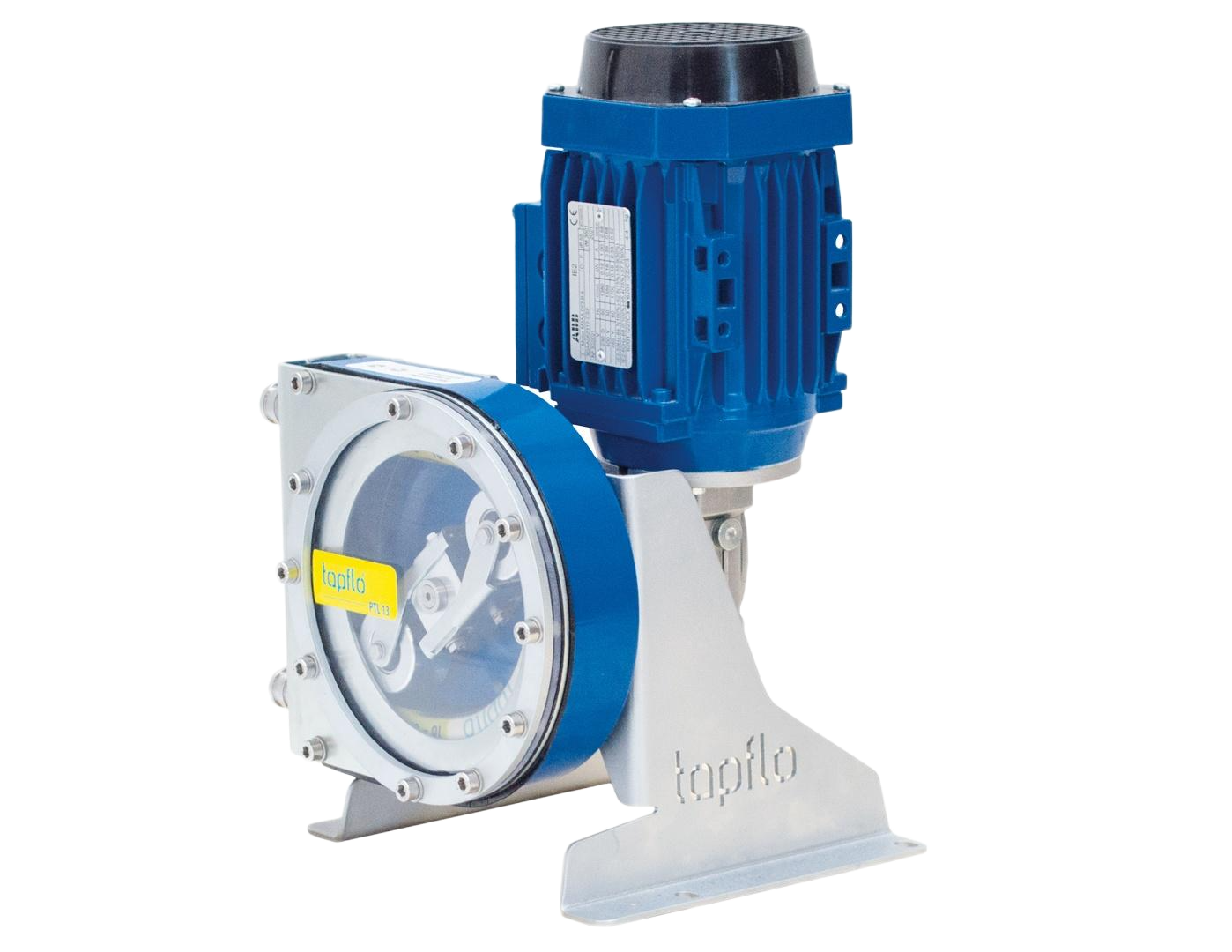

Nízkotlaká hadicová čerpadla PTL
TYPICKÉ APLIKACE
RYCHLÁ FAKTA
 |
PXTL – Hadicová čerpadla v provedení ATEX ATEX zóny 1 a 2 (plyn/prach) teplotní rozsah: -20 °C až +40 °C |
| Technická data | Specifikace |
| Materiál tělesa | hliník |
| Materiál hadice (smáčená část) | průmyslové vyztužené – NR (std.), NBR, EPDM, CSM vyztužené ATEX – NR, EPDM hygienické vyztužené – NR FDA, NBR FDA, EPDM FDA extrudovaná hadice – silikon |
| Materiál nástrčky (smáčená část) | nerezová ocel AISI 316L (std.), PTFE, PE AST, PP |
| Typ připojení | hadicová koncovka (std.), příruba EN1092-1, příruba ANSI, závit BSP/NPT, spojka Camlock, clamp DIN 32676, závit DIN 11851, clamp SMS 3017 |
| Motor* | norma IEC, třífázový, čtyřpólový, 50/60 Hz, IP55+PTC |
| Max. půtok | 5 m3/h |
| Max. viskozita | 12 000 cP*** |
| Max. teplota kapaliny | 80 °C** |
| Max. výtlačný tlak | 4 bar (s vyztuženou hadicí) |
| Max. sací zdvih | -0,9 bar |
| * Další varianty motorů jsou k dispozici na vyžádání. ** Při pokojové teplotě 20 °C. Kromě toho závisí na čerpané kapalině a materiálu hadice. *** Maximální hodnota se může lišit v závislosti na velikosti čerpadla a instalaci. |
|

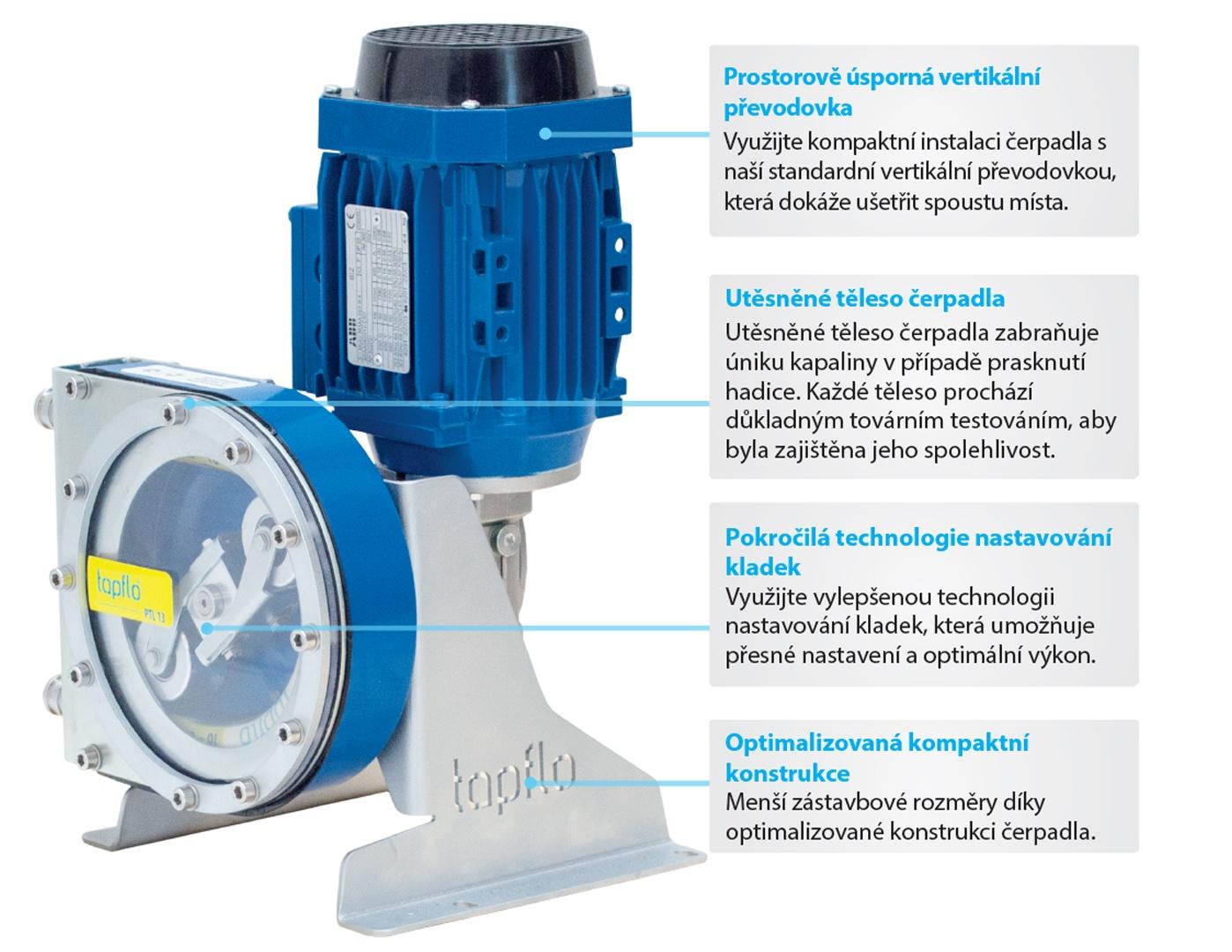

Tato konstrukce je účinná při výtlačném tlaku až do 4 bar. Tření kladek na hadici je nižší, proto stačí hadici mazat silikonovým mazivem. Kladky lze nastavit, a to buď pomocí držáků, nebo podložek v závislosti na velikosti čerpadla.
| Velikost čerpadla | Výkon motoru [kW] | Otáčky čerpadla [ot/min] |
| STANDARDNÍ VERTIKÁLNÍ PŘEVODOVÉ MOTORY* | ||

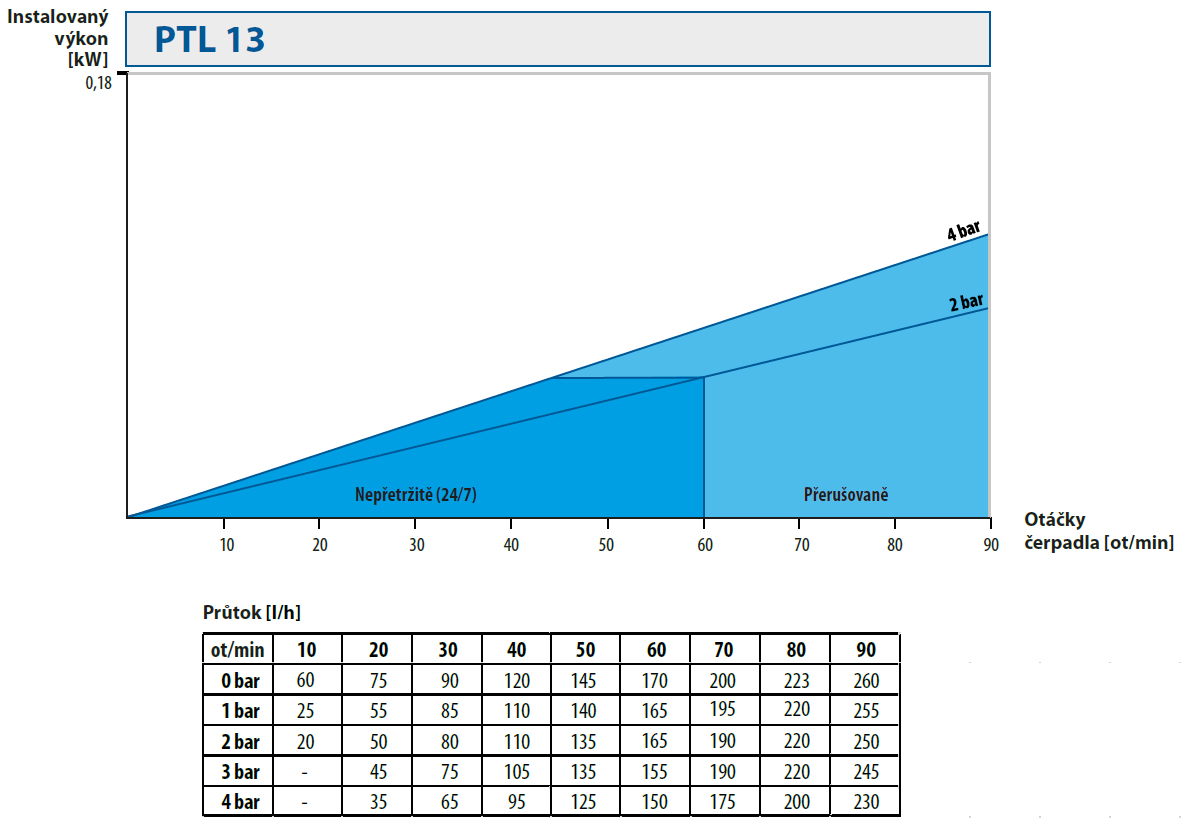

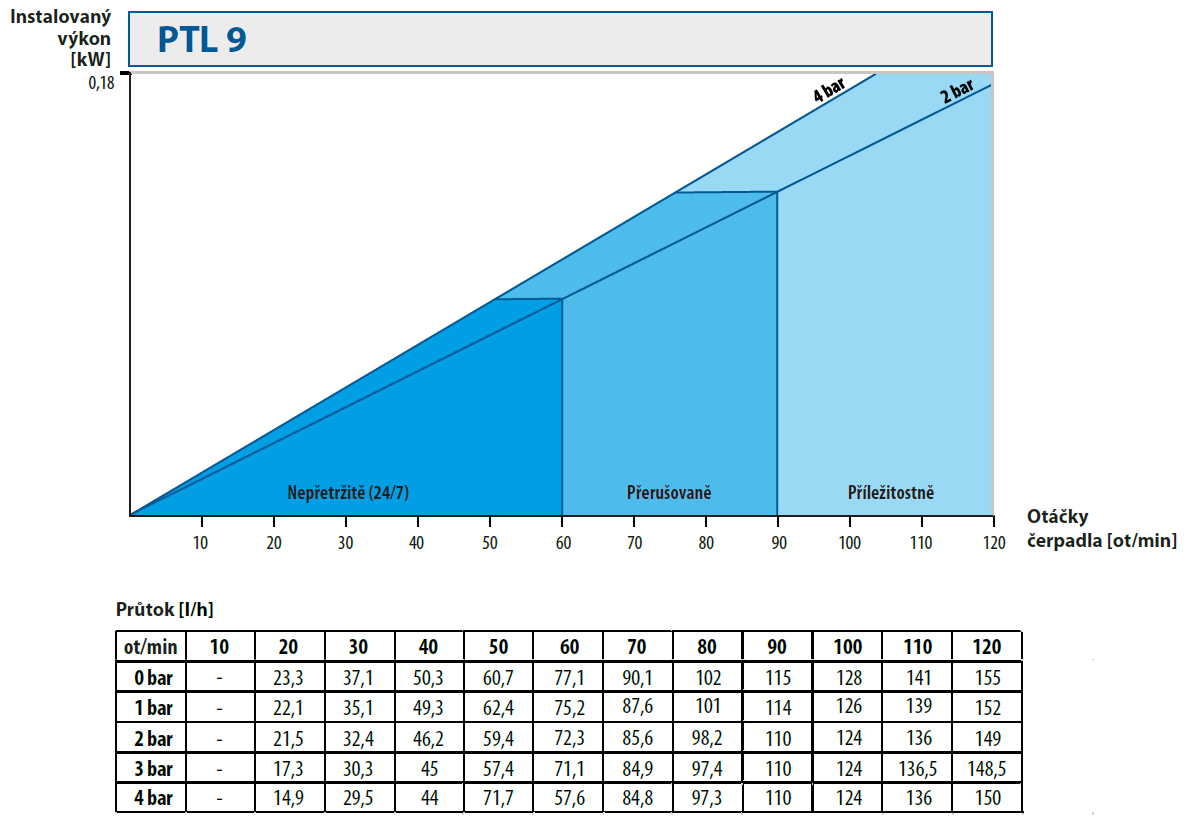

| PTL 9, PTL 13 | 0,18 | 18, 24, 28, 35, 47, 56, 69, 93, 139, 187 |

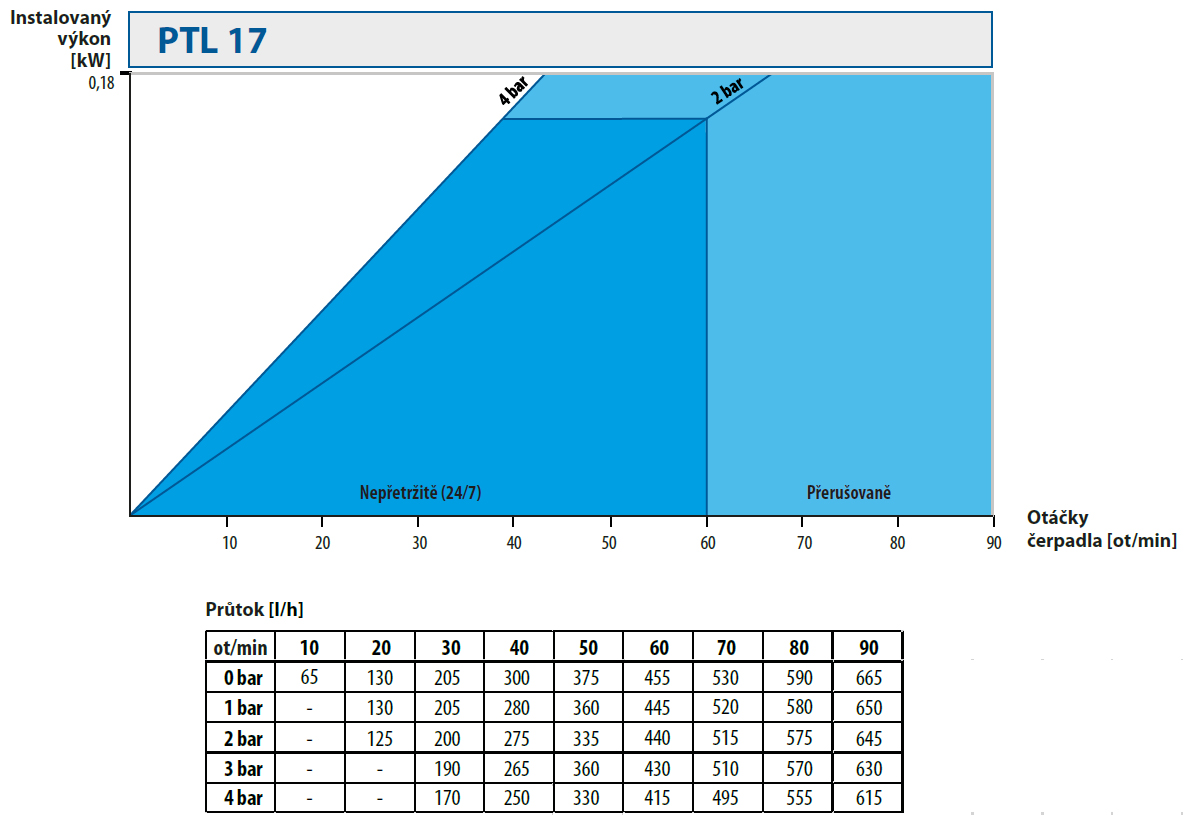

| PTL 17 | 0,18 / 0,25 | 14, 18, 24, 28, 35, 47, 56, 69, 93, 139 / 187 |

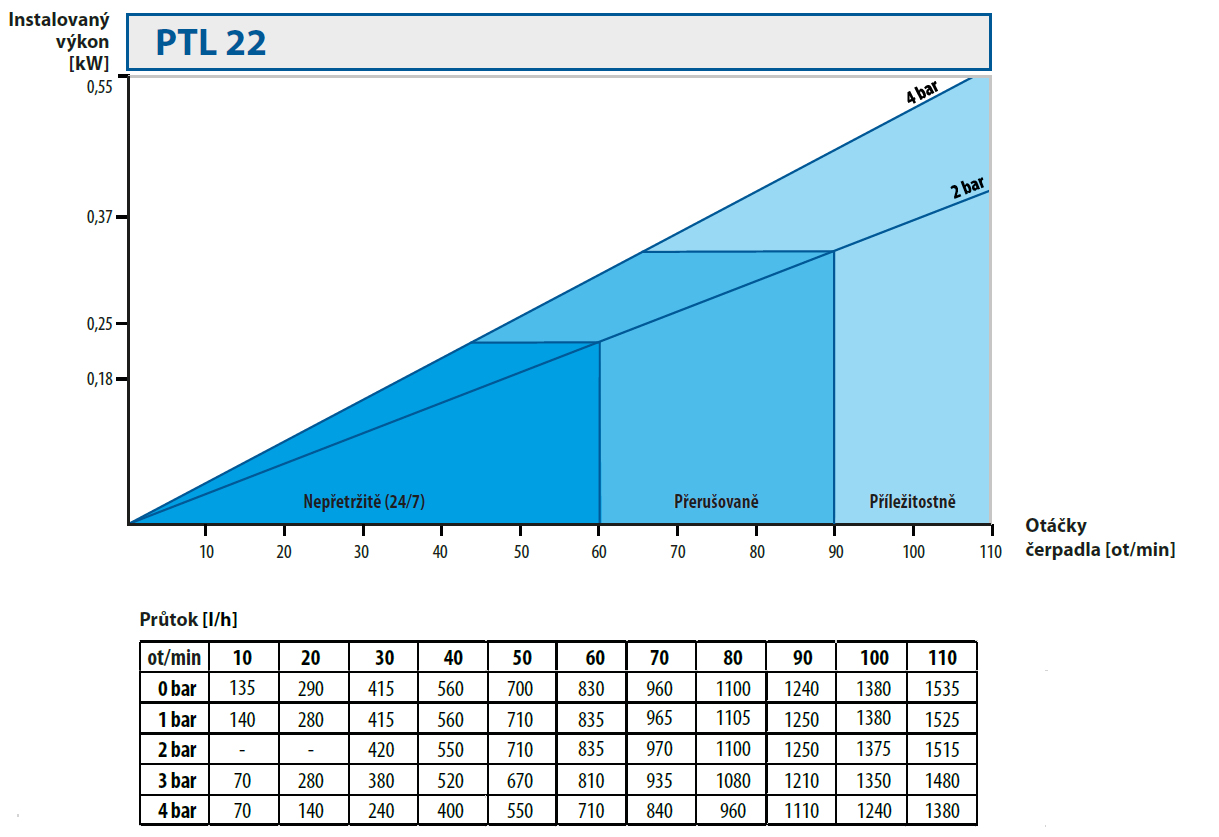

| PTL 22 | 0,18 / 0,37 / 0,55 / 0,75 | 14 / 23, 35 / 46, 54 / 69, 90 |

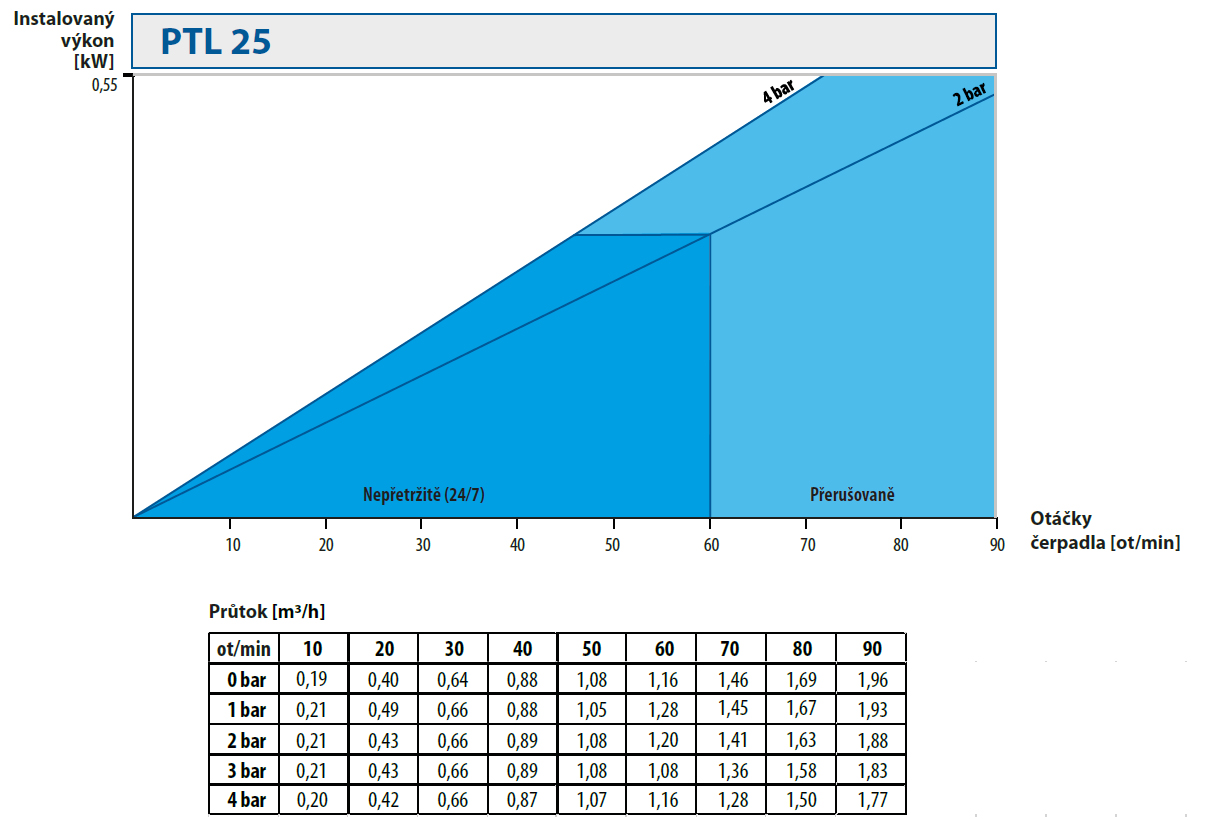

| PTL 25 | 0,55 | 28, 35, 69, 92 |
| STANDARDNÍ HORIZONTÁLNÍ PŘEVODOVÉ MOTORY* | ||

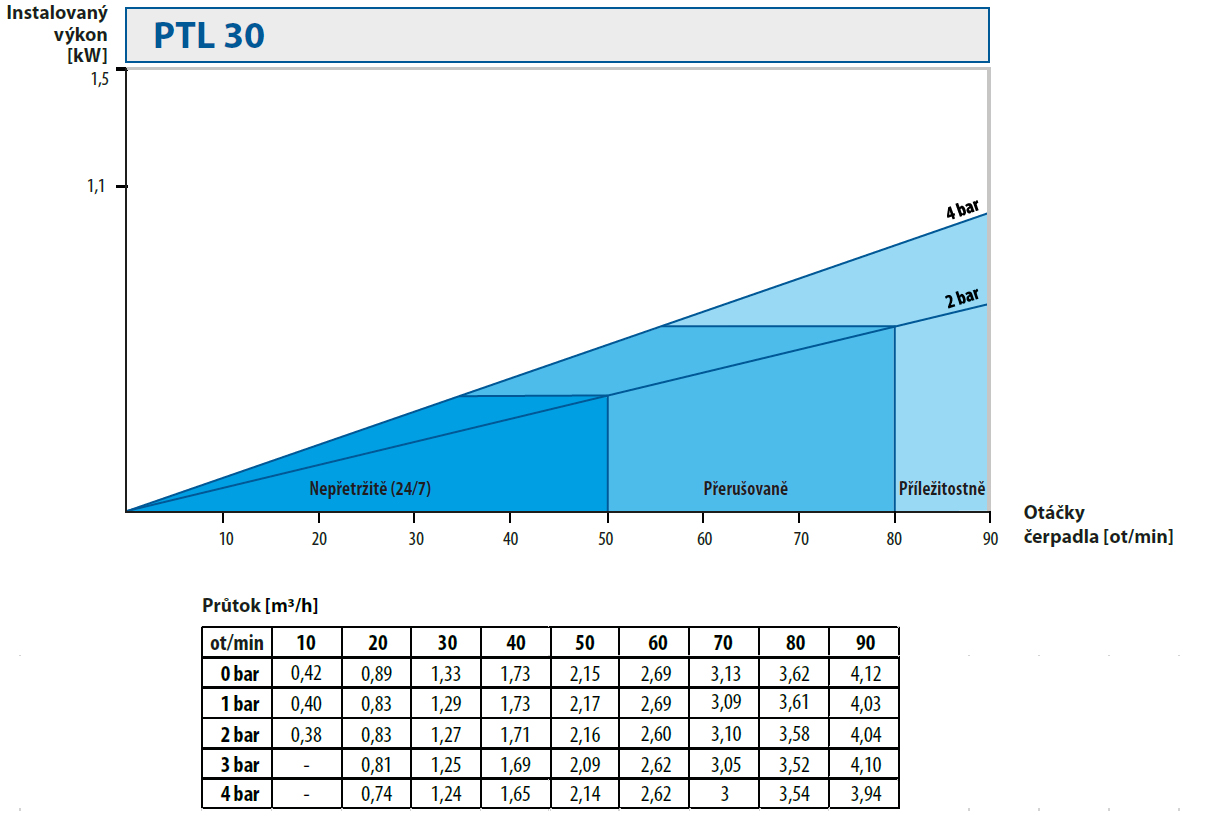

| PTL 30 | 1,1 / 1,5 | 40 / 49, 58, 86, 104 |

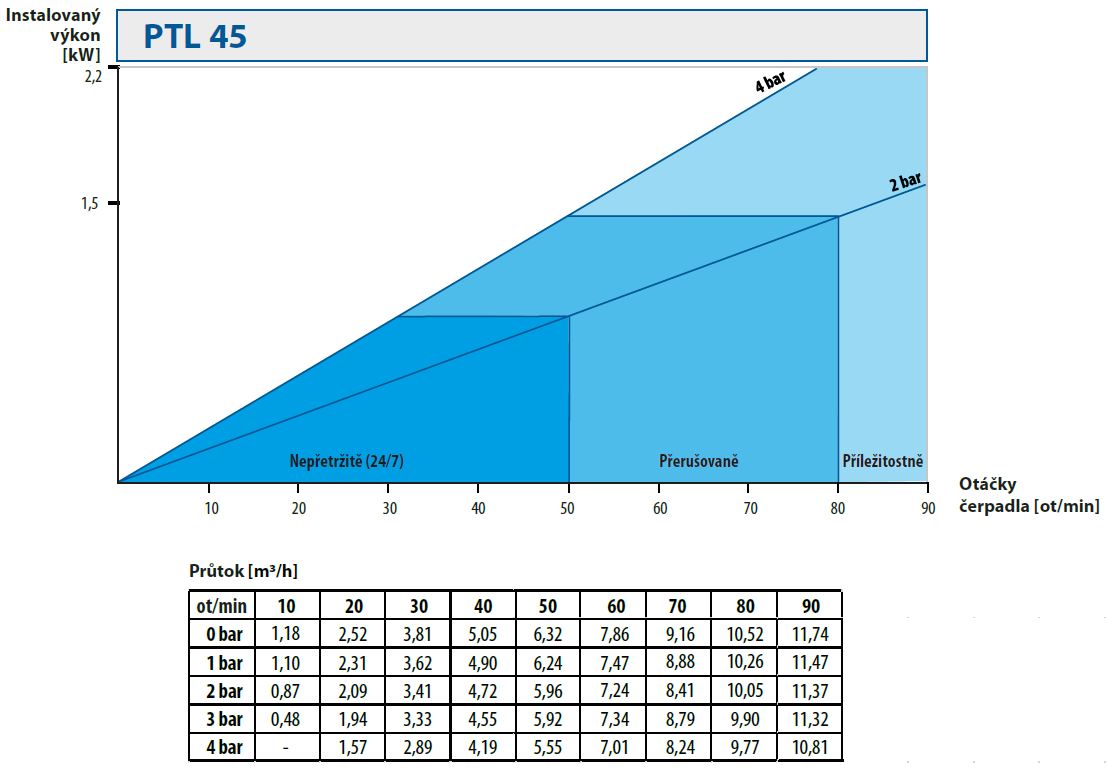

| PTL 45 | 1,5 / 2,2 | 40, 58 / 72, 93 |
| * Na vyžádání jsou k dispozici další možnosti převodových motorů s různými otáčkami. | ||
Ve společnosti Tapflo jsme se zaměřili na snížení opotřebení hadic a naši odborní inženýři se této důležité misi plně věnují.
Výsledkem je, že naše nově vylepšené hadice Tapflo překonávají konkurenci – jejich životnost je přibližně o 30 % delší než u jakýchkoli jiných hadic na trhu.
Nové hadice Tapflo se vyznačují neopracovaným vnějším povrchem, který přináší revoluci v mazání vyztužených hadic. Tato vlastnost zajišťuje lepší přilnavost maziva, čímž snižuje tření a výrazně omezuje tvorbu tepla.
Ke stažení: Tapflo Hoses leaflet.pdf
Výsledek? Bezkonkurenční prodloužení životnosti hadic, které naše produkty jasně odlišuje od ostatních.
Hadicová čerpadla mohou čerpat abrazivní, korozivní a agresivní kapaliny s obsahem částic. Chcete-li optimalizovat životnost hadice, musíte vzít do úvahy různé faktory, které spolu souvisí:
Správné vyhodnocení těchto parametrů v kombinaci s přesnými výrobními tolerancemi vede k lepší životnosti hadice o 30 % než u jiných hadic na trhu.
Certifikáty se mohou lišit v závislosti na materiálovém provedení konkrétního produktu.
Zobrazit produkty: Hadicová čerpadla PTL – klíčové komponenty.pdf
Použití tlumičů pulzací na výtlaku zaručuje řadu výhod jako např. výrazné snížení pulzací na výtlaku, vibrací a hluku. Toto řešení chrání nejen čerpadlo, ale také potrubí a příslušenství.

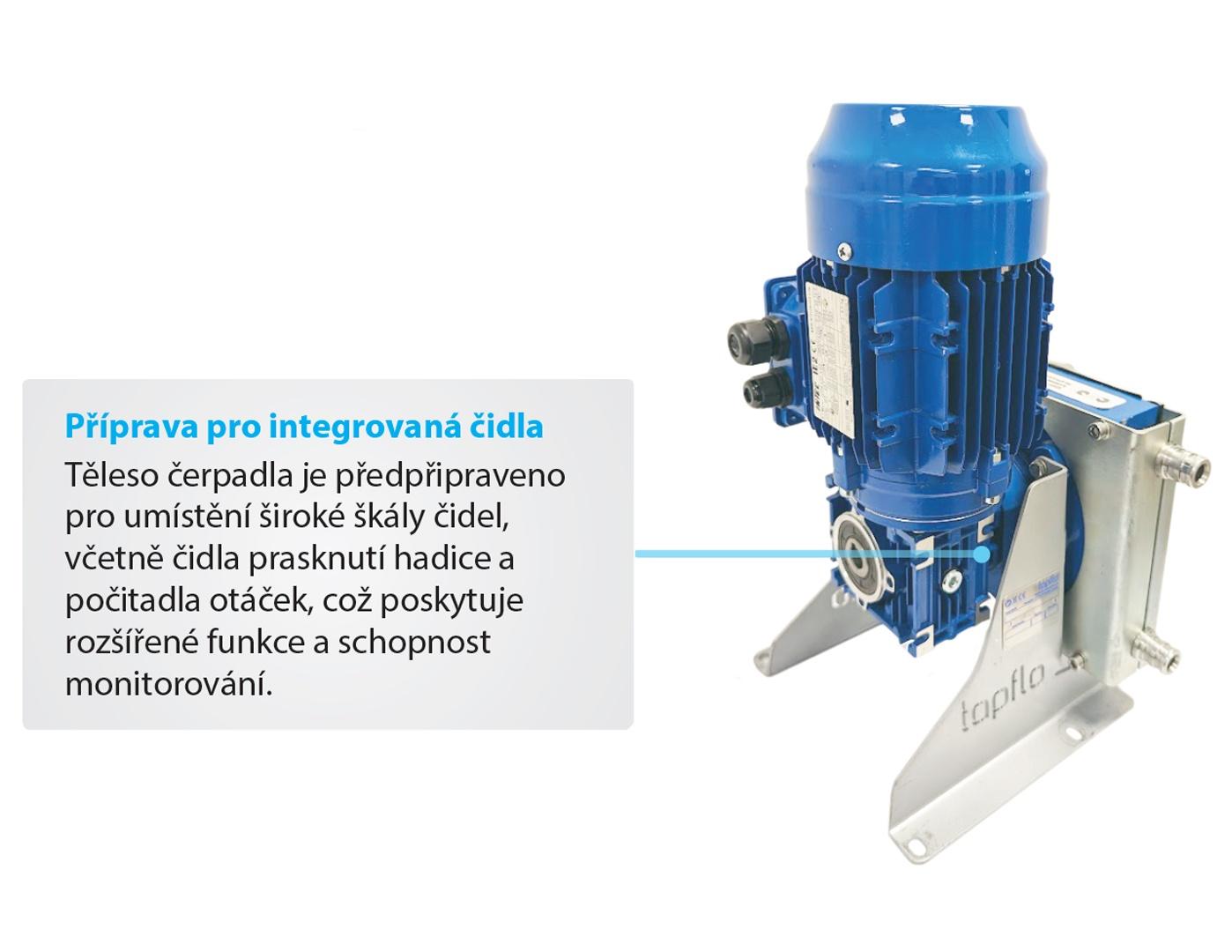

Prasknutím hadice, která je opotřebitelnou součástí, dochází k úniku čerpané kapaliny. V důsledku toho hladina média v tělese čerpadle stoupá a je detekována kapacitním čidlem, které okamžitě zastaví čerpadlo.
Integrované frekvenční měniče jsou pohodlným řešením pro regulaci otáček čerpadla. Usnadňují také výměnu hadice. Jednotka je vybavena naprogramovaným frekvenčním měničem IP66 a veškerým potřebným vybavením, jako jsou kabely a koncovky.
Hlavní výhodou tohoto řešení je, že je frekvenční měnič namontován přímo na čerpadle, díky čemuž je celá jednotka kompaktní a připravena k okamžitému použití.
Vozíky jsou navrženy tak, aby umožňovaly mobilitu a snadné použití při zachování správné stability čerpadla. Díky tomuto novému příslušenství lze čerpadla snadno přemístit, a především použít v mnoha aplikacích na různých místech.
Počitadlo otáček umožňuje sledovat počet otáček rotoru. Toto příslušenství může být vybaveno ovládací skříní. Na základě údaje o objemu na otáčku to umožňuje vypočítat a dávkovat čerpanou kapalinu podle požadavků zákazníka.
Počitadlo otáček může být také vybaveno externím digitálním displejem pro snadné monitorování otáček a průtoku čerpadla.
Vakuový systém se používá při čerpání viskózních kapalin (nad 10 000 cP) nebo v instalacích s negativní sací výškou. Z důvodu vysoké viskozity se hadice nevrací dostatečně rychle do svého původního tvaru a dochází k poklesu průtoku.
Instalací vakuového systému jsou eliminovány poklesy účinnosti, protože se vytvoří podtlak uvnitř tělesa čerpadla (vně hadice), který pomáhá hadici dostat se rychleji do původního tvaru.
| Technická data | Specifikace |
| Materiál tělesa | hliník |
| Materiál hadice (smáčená část) | průmyslové vyztužené – NR (std.), NBR, EPDM, CSM vyztužené ATEX – NR, EPDM hygienické vyztužené – NR FDA, NBR FDA, EPDM FDA extrudovaná hadice – silikon |
| Materiál nástrčky (smáčená část) | nerezová ocel AISI 316L (std.), PTFE, PE AST, PP |
| Typ připojení | hadicová koncovka (std.), příruba EN1092-1, příruba ANSI, závit BSP/NPT, spojka Camlock, clamp DIN 32676, závit DIN 11851, clamp SMS 3017 |
| Motor* | norma IEC, třífázový, čtyřpólový, 50/60 Hz, IP55+PTC |
| Max. půtok | 5 m3/h |
| Max. viskozita | 12 000 cP*** |
| Max. teplota kapaliny | 80 °C** |
| Max. výtlačný tlak | 4 bar (s vyztuženou hadicí) |
| Max. sací zdvih | -0,9 bar |
| * Další varianty motorů jsou k dispozici na vyžádání. ** Při pokojové teplotě 20 °C. Kromě toho závisí na čerpané kapalině a materiálu hadice. *** Maximální hodnota se může lišit v závislosti na velikosti čerpadla a instalaci. |
|
