Bombas centrífugas: Definición y principio de funcionamiento

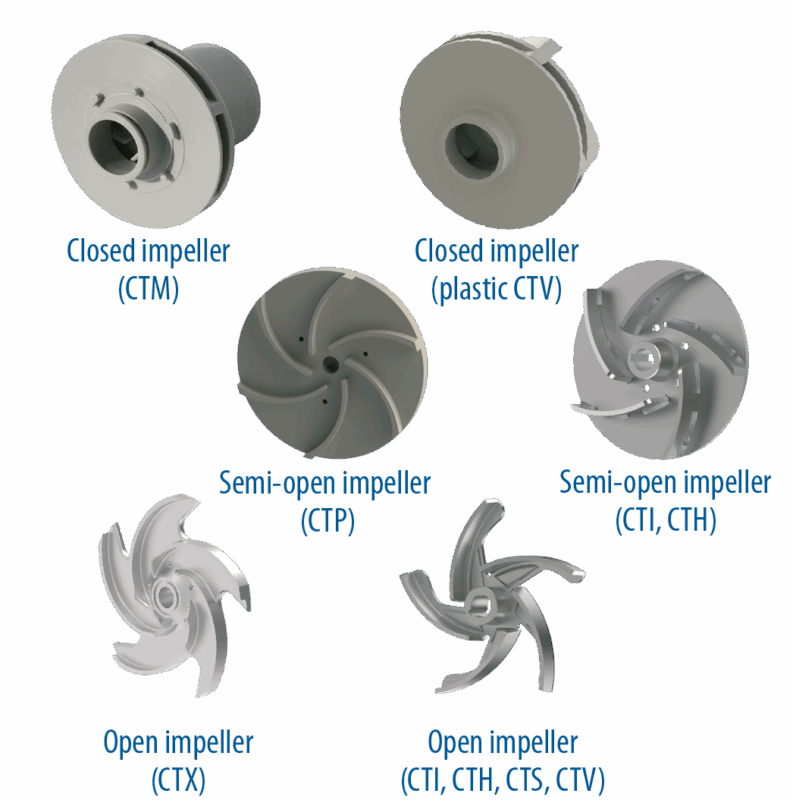

1. Impulsor. El componente giratorio que imparte energía cinética al fluido.

Impulsores cerrados

• Diseñados para líquidos limpios y de baja viscosidad
• Ofrecen alta eficiencia
• Más fáciles de montar porque no requieren un ajuste axial preciso

Impulsores abiertos

• Típicamente utilizados en aplicaciones higiénicas (por ejemplo, industrias alimentaria y farmacéutica)
• Diseñados para una limpieza e inspección más fáciles
• Ciertos diseños de impulsores abiertos podrían ser adecuados para líquidos con sólidos blandos

Impulsores semiabiertos (o parcialmente abiertos)

• Típicamente diseñados para manejar líquidos con sólidos blandos o materiales fibrosos
• Proporcionan un equilibrio entre la capacidad de manejo de sólidos y la eficiencia

2. Tipos de carcasa de bomba centrífuga:

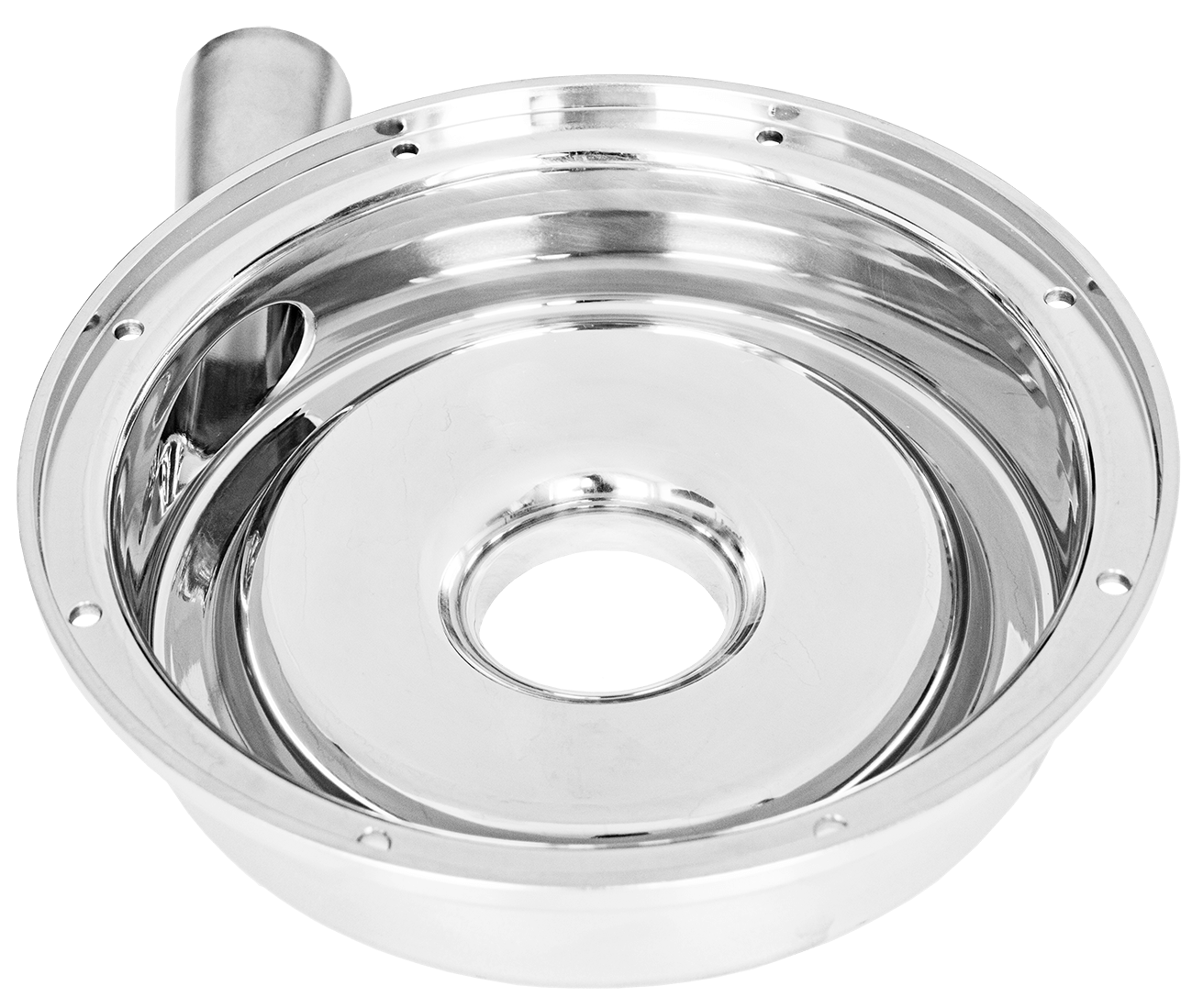

• Voluta circular: El diseño de voluta circular se utiliza principalmente en bombas centrífugas higiénicas y en aplicaciones donde las carcasas deben fabricarse a partir de barras sólidas, forja en caliente o estampado en frío para mejorar la resistencia estructural y/o la flexibilidad del diseño. Al minimizar las caídas de presión dentro de la voluta, reduce el riesgo de cavitación y espumación en esta área en líquidos sensibles, a menudo causado por fluctuaciones de presión y velocidad en otros diseños.
• Voluta espiral: La voluta espiral está típicamente diseñada para mantener una velocidad de flujo constante en toda la voluta, lo que ayuda a maximizar la eficiencia hidráulica. Es adecuada para métodos de fabricación como fundición y moldeo por inyección. La inclusión de un corte reduce la recirculación interna del líquido, mejorando aún más el rendimiento y minimizando las pérdidas de energía.

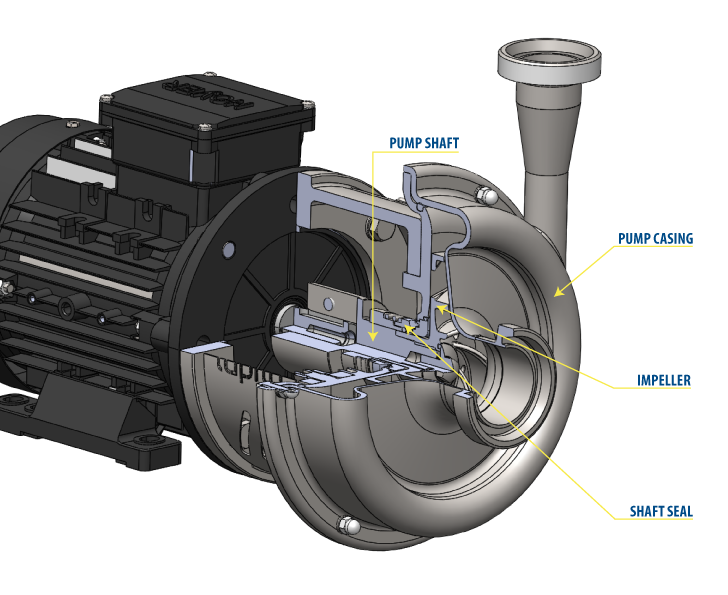

3. Eje de la bomba. Conecta el impulsor al sistema de accionamiento (por ejemplo, motor).

4. Sellos del eje:

• Sello mecánico simple: Los sellos mecánicos simples están disponibles en una variedad de diseños y configuraciones de materiales para adaptarse a diferentes condiciones de operación y tipos de fluidos. Pueden presentar resortes internos o externos. Estos sellos pueden diseñarse específicamente para líquidos limpios, lodos, fluidos de baja viscosidad, líquidos a alta temperatura y productos químicos agresivos. Además, existen diseños especializados para aplicaciones higiénicas, químicas y petroquímicas, que garantizan la compatibilidad con los estándares y requisitos específicos de la industria.
• Sello mecánico simple con enfriamiento: Se utiliza un sello mecánico simple con un sistema de enfriamiento para aislar el líquido bombeado de la exposición atmosférica. Esto evita problemas como la cristalización y la evaporación del fluido bombeado.
• Sello mecánico doble en disposición en tándem ofrece beneficios similares a un sello mecánico simple con enfriamiento, incluido el aislamiento del fluido bombeado de la atmósfera. Además, proporciona una mayor seguridad a través de la monitorización y el control automatizados del estado del sello. Ofrece protección secundaria al evitar fugas externas en caso de fallo del sello primario (lado de la bomba), lo que lo hace adecuado para aplicaciones peligrosas o ambientalmente sensibles.
• Sello mecánico doble en disposición espalda con espalda proporciona un aislamiento eficaz del líquido bombeado de la atmósfera y permite la monitorización y el control automatizados del estado del sello mediante el seguimiento continuo de la presión, la temperatura y el nivel del fluido amortiguador. Además, protege las caras del sello de partículas abrasivas al mantener el líquido amortiguador a una presión superior a la del fluido bombeado, asegurando que solo el líquido amortiguador limpio llegue a las caras del sello.

5. Carcasa del sello. Soporta y encierra el sello del eje.

6. Soporte de rodamiento. Mantiene la alineación del eje y soporta cargas radiales y axiales. Las ejecuciones Monoblock (acopladas directamente) utilizan los soportes de rodamiento de las unidades de accionamiento (por ejemplo, motores eléctricos).

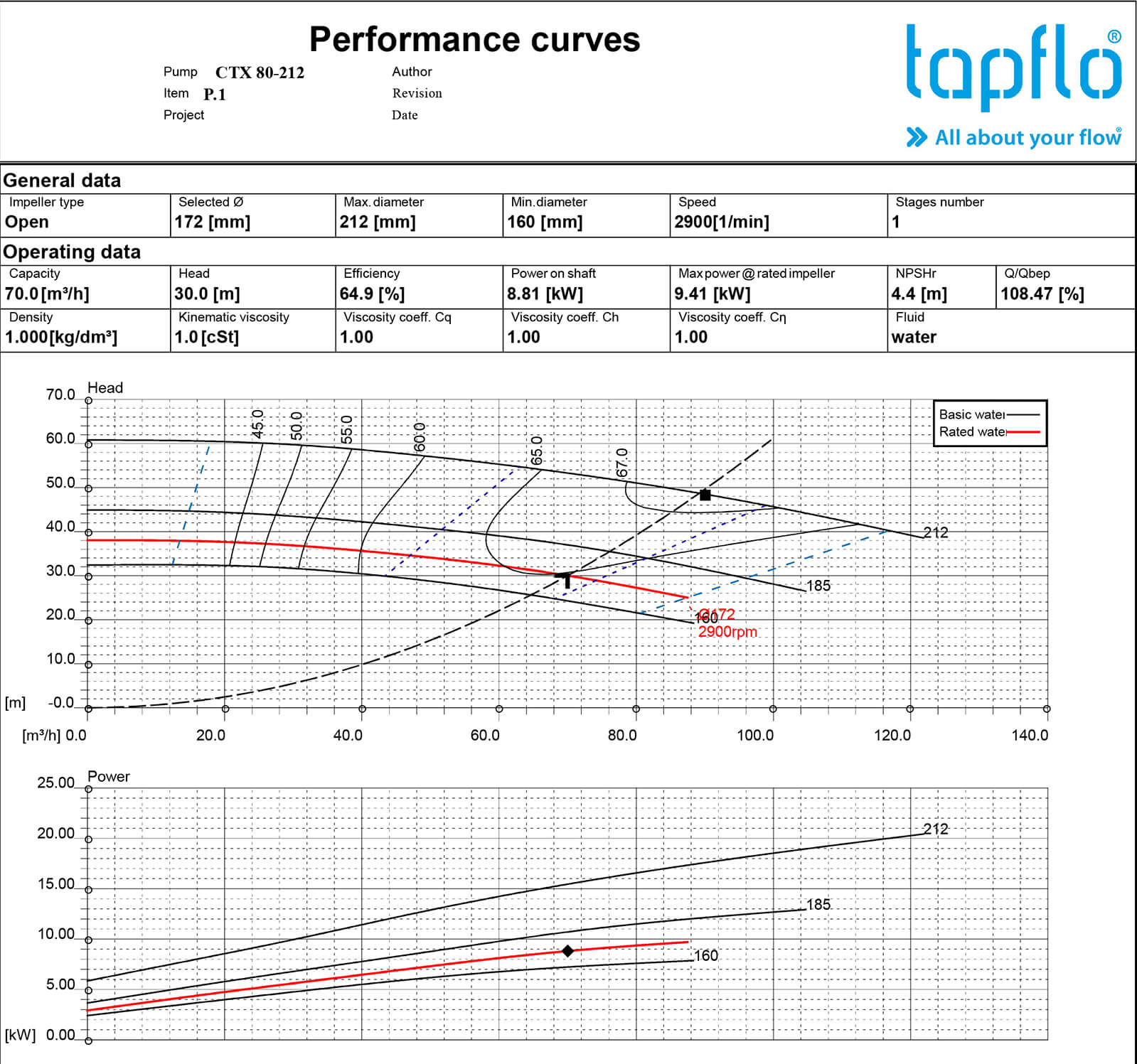

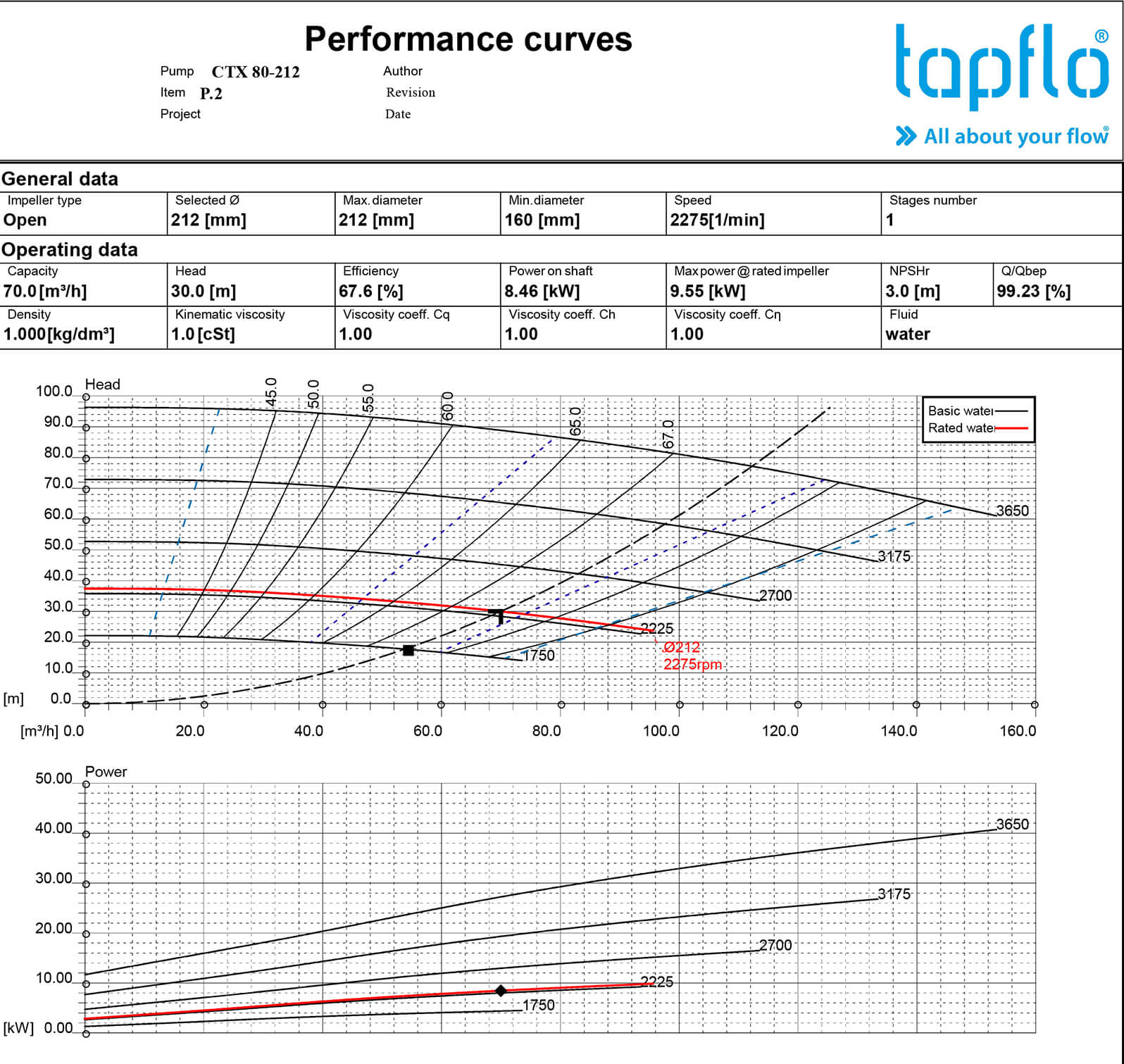

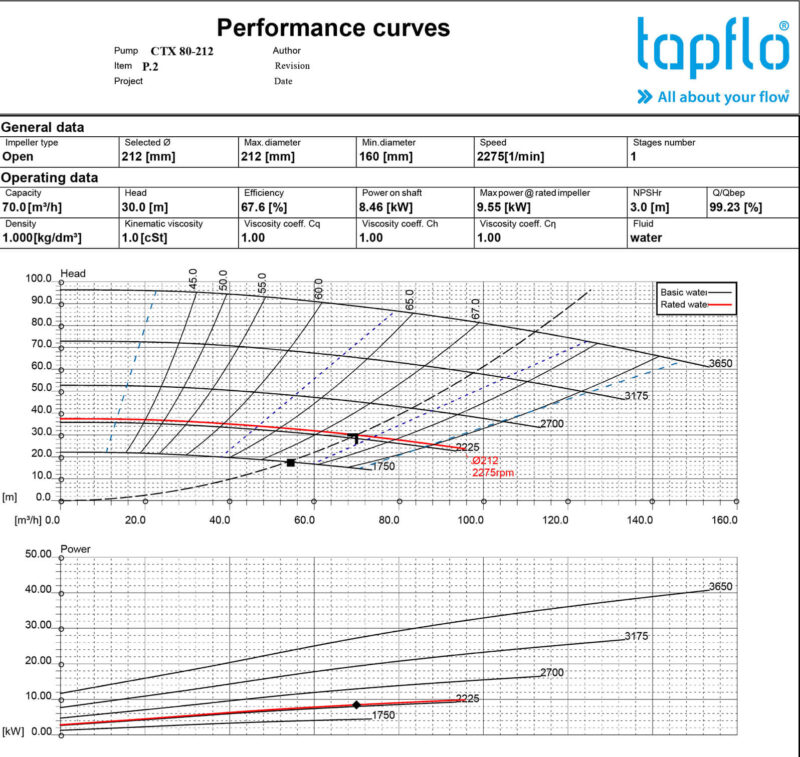

Curvas de rendimiento de la serie Tapflo CTX para selección por diámetro de impulsor

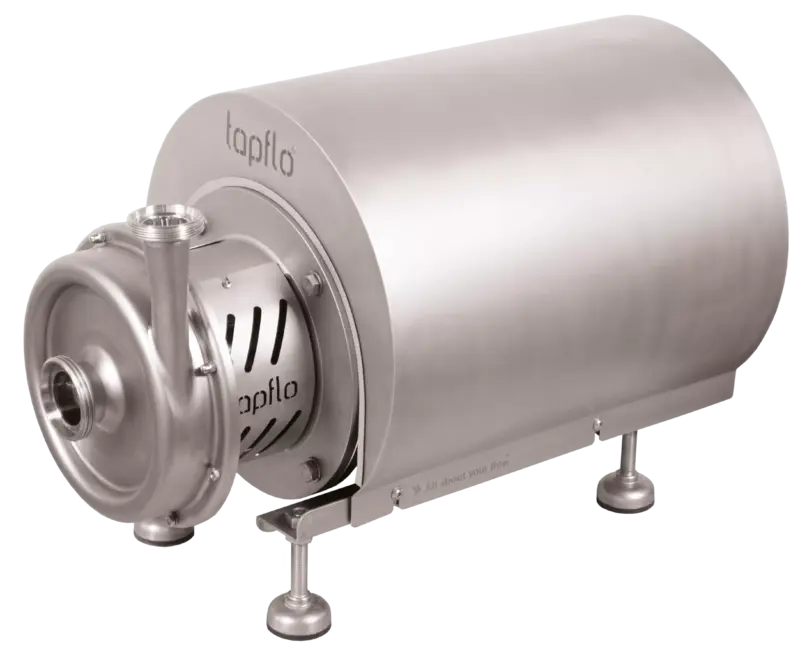

Industria de alimentos y bebidas:
Se utilizan para bombear materias primas y líquidos procesados como agua, aceites vegetales, aceite de palma, grasas animales, alcohol, cerveza, zumo, café, té, vino y otros productos de consumo. En estas aplicaciones de bombas centrífugas, los equipos a menudo deben cumplir con las normas de higiene (por ejemplo, EHEDG, 3-A).

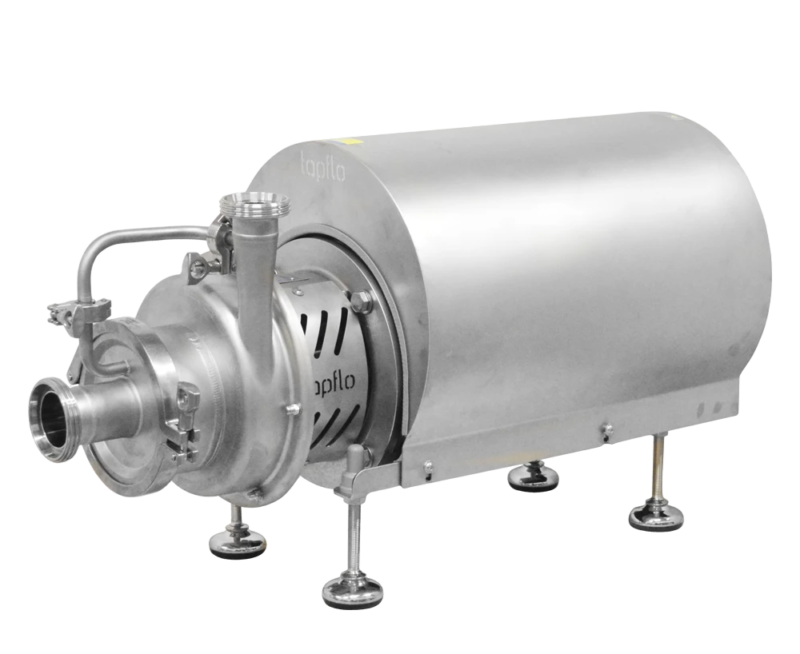

Industria farmacéutica:
Se aplican para la transferencia de aceites, materias primas, alcohol etílico, disolventes, agua purificada y otros líquidos químicamente puros o estériles. Las bombas suelen estar fabricadas con materiales certificados y deben cumplir con las máximas normas de higiene para la industria farmacéutica.

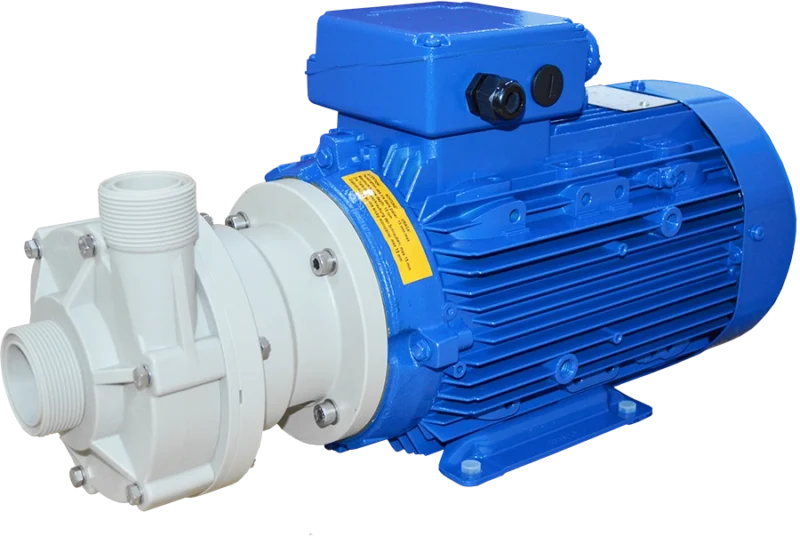

Industria química:
Adecuadas para el manejo de ácidos, álcalis, disolventes orgánicos, aceites industriales, reactivos químicos, fertilizantes líquidos y aguas residuales industriales. Aquí, la compatibilidad de materiales y la resistencia a la corrosión son críticas debido a la naturaleza agresiva de muchos fluidos.

Industria galvánica (galvanoplastia):
Se utilizan para la circulación de ácidos, agentes de limpieza alcalinos y soluciones electrolíticas, que a menudo requieren materiales no metálicos o resistentes a la corrosión.

Industria petroquímica:
Las bombas centrífugas se utilizan para combustibles, lubricantes, aceites refinados y otros fluidos a base de hidrocarburos, a menudo en atmósferas peligrosas o explosivas, lo que requiere diseños con certificación ATEX.

Aplicaciones de tratamiento de agua:
Se aplican para la circulación de agua en procesos de filtración y sedimentación, donde las bombas deben transportar de forma fiable fluidos con diversos niveles de pureza y sólidos en suspensión.

Punto de servicio (punto de operación):

• Caudal (Q) y altura (H) a la que operará la bomba.

Propiedades del líquido:

• Viscosidad (mínima y máxima)
• Densidad
• Temperatura (rango de operación)
• Contenido de sólidos (% en volumen o peso)
• Tamaño máximo de partícula sólida
• Dureza de los sólidos (abrasividad)

Condiciones del sistema:

• NPSHa (Altura neta positiva de succión disponible)
• Presión de succión y descarga
• Diseño de la tubería y diferencias de elevación

Condiciones ambientales:

• Temperatura ambiente mínima y máxima
• Entorno de instalación (interior, exterior, atmósfera corrosiva, área peligrosa, etc.)

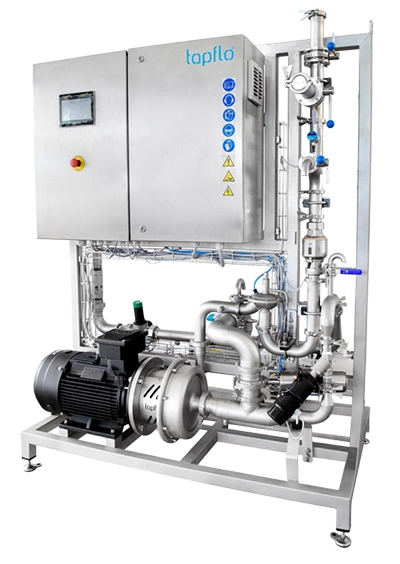

Los sistemas a medida de Tapflo pueden incluir:

Bombas centrífugas

Tuberías y componentes de tuberías
(filtros, manómetros, válvulas, etc.)

Mezcladores y agitadores

Tanques de almacenamiento y de proceso

Dispositivos de elevación y equipos de manipulación

Unidades de automatización y control
(incluyendo PLCs, sensores y paneles de control)

Estos sistemas se desarrollan según las especificaciones del cliente y las necesidades del proceso, proporcionando soluciones totalmente integradas y listas para instalar que reducen el tiempo de ingeniería, garantizan la compatibilidad y agilizan la puesta en marcha.

Qué considerar al comprar una bomba centrífuga

La selección de una bomba centrífuga debe basarse estrictamente en datos precisos y completos de la aplicación y específicos de la industria. Es esencial que la selección sea revisada y confirmada por expertos del fabricante de la bomba, especialmente cuando la bomba desempeña un papel crítico en su proceso de producción. Elegir una bomba centrífuga adecuada para las propiedades específicas del fluido, las condiciones de operación y el diseño general del sistema de tuberías garantiza la eficiencia y fiabilidad a largo plazo.

Para una selección de bomba fiable y correcta, es importante compartir la experiencia operativa con las bombas existentes utilizadas en aplicaciones similares. Muchos problemas de las bombas surgen no porque la bomba se seleccionó incorrectamente, sino porque los datos de la aplicación proporcionados durante el proceso de selección fueron inexactos o incompletos.

En muchos casos, las bombas que funcionan bien hoy en día tuvieron que ser actualizadas o modificadas durante la puesta en marcha o el uso a largo plazo. Desafortunadamente, los datos de aplicación originales en los que se basó la selección inicial a menudo no se actualizan para reflejar estos cambios. Esto crea una brecha de conocimiento que puede conducir a problemas recurrentes en futuras selecciones de bombas.

Es importante recordar que uno de los activos más valiosos para un usuario final de bombas es la experiencia acumulada con el equipo existente. Aprovechar este conocimiento y mantener registros actualizados de cambios, rendimiento y condiciones de operación —incluyendo los ajustes realizados en el sistema de tuberías— es clave para tomar decisiones de compra de bombas informadas y efectivas.

Cómo operar correctamente las bombas centrífugas y mejorar su eficiencia

Para un funcionamiento fiable, cada bomba centrífuga debe funcionar en o cerca del punto de servicio o rango para el que fue seleccionada. Para lograr esto, los operadores deben monitorear y controlar las condiciones de succión y descarga, así como asegurarse de que la bomba en sí esté en condiciones de funcionamiento adecuadas.

Además de contar con operadores bien capacitados, uno de los factores más críticos para el correcto funcionamiento de la bomba es el uso de equipos de monitoreo y control adecuados. Una bomba industrial sin monitoreo de presión tanto en el lado de succión como en el de descarga es como un coche sin tablero. Algunos conductores pueden creer que pueden «sentir» la velocidad o la temperatura del motor, pero esto es ampliamente considerado una mala práctica. Un error similar lo cometen a menudo los usuarios de bombas industriales que confían en la intuición en lugar de los datos.

Del mismo modo, operar una bomba centrífuga sin la capacidad de ajustar la presión de descarga es como conducir un coche sin volante. Puede funcionar en una línea recta, pero en el momento en que las condiciones cambian, se pierde el control. En aplicaciones del mundo real, las condiciones de succión y descarga a menudo fluctúan, por lo que la operación estática rara vez es eficiente o sostenible.

Para mantener un rendimiento óptimo y mejorar la eficiencia en condiciones variables, es aconsejable implementar un control manual o automatizado inteligente de la velocidad de la bomba y/o la presión de descarga. Los variadores de frecuencia (VFD) y los sistemas de automatización son cada vez más asequibles, especialmente a medida que los costos de energía continúan aumentando. Como resultado, estos sistemas se están convirtiendo rápidamente en el estándar de la industria, y las empresas deberían comenzar a prepararse para su adopción generalizada.

¿Cómo manejan las bombas centrífugas los fluidos abrasivos?

Las bombas centrífugas diseñadas para manejar fluidos abrasivos (comúnmente conocidas como bombas de lodo) están diseñadas específicamente para bombear líquidos que contienen altas concentraciones de partículas sólidas, a menudo hasta un 60% en volumen. Estas bombas están construidas con características robustas para resistir el desgaste causado por materiales abrasivos.

Las consideraciones clave de diseño incluyen:

Materiales de las partes húmedas: Las bombas de lodo a menudo se construyen con aleaciones metálicas extremadamente duras para aplicaciones que involucran sólidos de dureza moderada. Cuando los sólidos son demasiado duros para materiales metálicos (o los materiales metálicos adecuados serían demasiado caros), se utilizan revestimientos de caucho resistentes al desgaste y fáciles de reemplazar en su lugar para proporcionar la solución necesaria.

Sellos mecánicos: Estos sellos también deben ser presurizados con fluido de lavado limpio para evitar que las partículas abrasivas entren y dañen las superficies de sellado. Para lodos con un contenido de sólidos muy alto, las bombas suelen estar equipadas con sellos mecánicos que operan bajo condiciones de succión, lo que significa que el sello se encuentra en la entrada de la bomba.

Diseño hidráulico: Las bombas de lodo tienen holguras más grandes e impulsores especialmente diseñados (por ejemplo, semiabiertos o empotrados) para minimizar la obstrucción y reducir la erosión.

En general, el bombeo exitoso de fluidos abrasivos requiere no solo el diseño de bomba adecuado, sino también una gestión adecuada de los sellos, la selección de materiales y los arreglos de lavado.

¿Cómo manejan las bombas centrífugas los fluidos de alta viscosidad?

En teoría, no hay un límite superior de viscosidad para los fluidos que las bombas centrífugas pueden manejar. Una broma común en la industria dice: «Si una bomba centrífuga no puede manejar un fluido debido a su alta viscosidad, una bomba centrífuga más grande puede hacerlo».  Aunque humorístico, esto refleja una verdad: con el escalado y diseño apropiados, las bombas centrífugas pueden ser utilizadas para aplicaciones de alta viscosidad.

Por ejemplo, grandes bombas centrífugas se utilizan con éxito para transportar petróleo crudo con viscosidades de hasta 5.000 cP. En tales casos, las bombas centrífugas a menudo se prefieren sobre las bombas de desplazamiento positivo (volumétricas) porque ofrecen:

Mayor fiabilidad
Menores costos operativos y de mantenimiento
Diseños más compactos para grandes caudales

Aunque las bombas de desplazamiento positivo suelen proporcionar una mayor eficiencia con fluidos viscosos, su tamaño y costo significativamente mayores para aplicaciones de alto caudal las hacen menos atractivas en algunas industrias.

Sin embargo, es importante tener en cuenta que las bombas centrífugas suelen estar diseñadas para un rango de viscosidad máximo dependiendo de su aplicación prevista. Para las bombas utilizadas en industrias como la alimentaria, farmacéutica y química, este rango suele estar entre 150 cSt y 500 cSt. Dentro de este rango, las bombas centrífugas, especialmente con baja altura, aún pueden operar de manera más eficiente y competitiva.

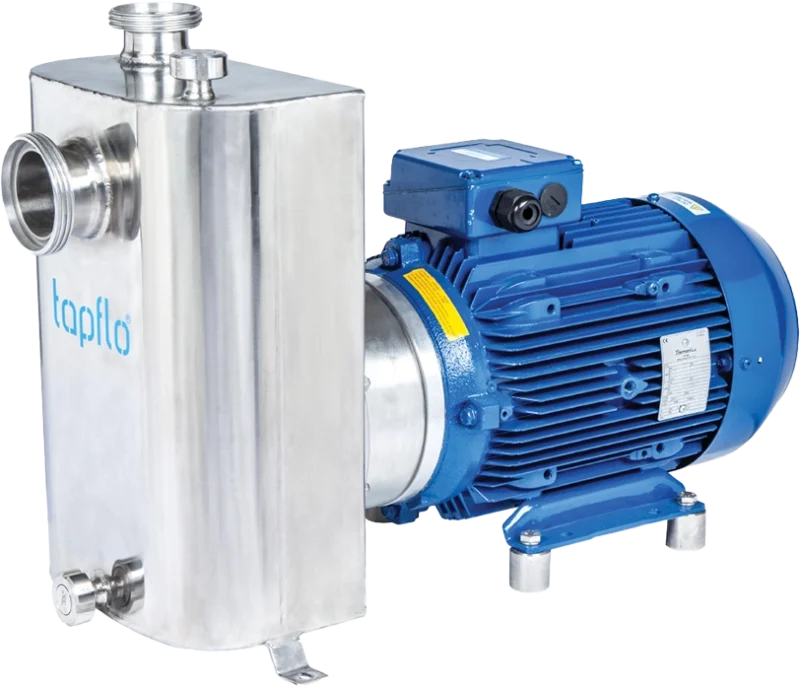

¿Son las bombas centrífugas autocebantes?

La mayoría de las bombas centrífugas estándar no son autocebantes. Requieren que la carcasa de la bomba y la línea de succión estén llenas de líquido antes del arranque. Si se operan en seco o con aire en el sistema, no generarán succión y pueden dañarse.

Sin embargo, existen diseños especiales de bombas centrífugas que son autocebantes. Estas bombas son capaces de evacuar el aire de la línea de succión y crear vacío para elevar el fluido desde un nivel por debajo de la bomba sin asistencia de cebado externa. A pesar de esta conveniencia, las bombas centrífugas autocebantes son generalmente menos eficientes que los diseños estándar debido a su geometría interna más compleja.

Además, los modelos autocebantes suelen tener una Mayor altura neta positiva de succión requerida (NPSHr), lo que limita su capacidad para manejar una elevación de succión significativa (cabeza de succión negativa). Debido a estas limitaciones, las bombas centrífugas estándar no autocebantes a menudo se prefieren para aplicaciones que involucran:

Altos caudales
Operación continua o de alto consumo energético
Sistemas con grandes elevaciones de succión o tuberías de succión largas

En tales casos, se utiliza un sistema de cebado separado para llenar la tubería de succión y la carcasa de la bomba antes del arranque. Estos sistemas operan solo durante el cebado y luego se detienen y aíslan. Las soluciones de cebado comunes incluyen:

Bomba de vacío (o pequeñas bombas de desplazamiento positivo autocebantes o eyectores de vacío)
Tuberías adicionales integradas, válvulas, unidades de automatización y control

Este enfoque combina la eficiencia y el rendimiento de las bombas centrífugas estándar con capacidades de autocebado.

¿Los problemas más comunes derivados del uso inadecuado de bombas centrífugas y cómo evitarlos?

La selección, instalación u operación inadecuada de las bombas centrífugas puede provocar numerosos problemas de rendimiento y fiabilidad. A continuación, se presentan algunos de los problemas más frecuentes, sus causas y cómo evitarlos:

Problemas comunes:

1. Cavitación
   Causada por operar la bomba en o más allá del final de su curva de rendimiento, o debido a una NPSHa insuficiente.
   Resultado: Erosión de componentes internos, ruido, vibración y reducción de la eficiencia.
2. Vibraciones excesivas
   Debido a una alineación deficiente o mal mantenida entre la bomba y los ejes de accionamiento.
   Resultado: Desgaste de rodamientos, daños en el eje y acortamiento de la vida útil de la bomba.
3. Selección hidráulica incorrecta
   Causada por datos de aplicación inexactos o incompletos durante el dimensionamiento y la selección de la bomba.
   Resultado: La bomba no satisface las demandas del sistema, lo que provoca un rendimiento deficiente o inestabilidad.
4. Configuración de material incorrecta
   Ocurre cuando la selección de materiales no coincide con las propiedades del líquido bombeado (por ejemplo, pH, abrasividad, temperatura).
   Resultado: Corrosión o desgaste rápido de los componentes de la bomba.
5. Fallo del sello mecánico
   A menudo causado por funcionamiento en seco accidental, o arranque con una válvula de succión cerrada.
   Resultado: Las caras del sello se sobrecalientan y fallan, lo que provoca fugas o averías totales.
6. Daño del sello mecánico doble
   Causado por la falta de enfriamiento o líquido de amortiguación, o presión de amortiguación incorrecta.
   Resultado: Desgaste rápido del sello y fuga de fluido de proceso.
7. Operación incorrecta después de cambios en el sistema
   Cuando se realizan modificaciones en el sistema (por ejemplo, flujo, altura, propiedades del fluido) sin consultar al fabricante de la bomba.
   Resultado: Operación fuera de los parámetros de diseño, con riesgo de daños e ineficiencia.
8. Problemas con piezas de repuesto no originales
   El uso de piezas no genuinas puede comprometer la calidad del material y las tolerancias dimensionales.
   Resultado: Reducción del rendimiento, aumento del desgaste o rápido

Cómo evitar estos problemas:

Capacitación adecuada: Asegúrese de que los operadores de bombas y los técnicos de mantenimiento estén bien capacitados tanto en teoría como en operación práctica.
Monitoreo preciso del sistema: Utilice manómetros, caudalímetros, sensores de presión y paneles de control para monitorear las condiciones de succión y descarga en tiempo real.
Mantenimiento preventivo: Verifique regularmente la alineación, el estado del sello y el estado de los rodamientos. Monitoree las vibraciones y el ruido.
Sistemas de control automatizado: Instale VFD, reguladores de presión y alarmas para condiciones de operación anormales.
Consulte al fabricante de la bomba: Consulte siempre con el fabricante de la bomba antes de realizar cambios en el sistema o elegir piezas de repuesto.
Utilice procedimientos de arranque correctos: Confirme siempre las válvulas abiertas, las líneas de succión cebadas y los sistemas de soporte de sellos adecuados antes del arranque.

Al implementar estas mejores prácticas e invertir en capacitación adecuada e instrumentación del sistema, se pueden prevenir muchos de los problemas más comunes de las bombas centrífugas, lo que resulta en una vida útil más larga, mayor fiabilidad y menores costos operativos.
