En la producción industrial de pinturas, los sistemas de bombeo deben manejar medios con una amplia gama de viscosidades, contenidos sólidos y composiciones químicas. Las pastas de pigmentos, las dispersiones a base de agua y los recubrimientos a base de disolventes imponen demandas mecánicas y químicas específicas a los componentes de la bomba.
Garantizar un funcionamiento fiable en tales condiciones requiere una cuidadosa selección de los materiales mojados, el tipo de diafragma y el dimensionamiento de la bomba. Tapflo apoya a las instalaciones de producción configurando soluciones de bombeo según los datos específicos del proceso y los requisitos operativos a largo plazo.
Problemas y desafíos
En la práctica, los sistemas de transferencia y dosificación de pintura operan bajo condiciones de proceso muy variables. La reología del producto puede cambiar significativamente entre lotes, mientras que la concentración de pigmento y el tamaño de partícula influyen directamente en las tasas de abrasión de los componentes internos de la bomba. Al mismo tiempo, las formulaciones a base de disolventes pueden afectar la estabilidad del elastómero, especialmente bajo una carga pulsante continua.
Los parámetros operativos típicos incluyen viscosidades de varios cientos a más de 20.000 mPa·s y contenido de sólidos que alcanza hasta el 60% en peso. Las formulaciones a menudo contienen pigmentos y cargas abrasivas como dióxido de titanio, negro de carbón u óxidos metálicos, que aceleran el desgaste de las piezas húmedas y las válvulas.
Alta y variable viscosidad de los medios
Agresividad química de los disolventes
Alto contenido de sólidos y abrasivos
Acumulación de sedimentos en las cavidades de la bomba
Limpieza y contaminación cruzada durante los cambios de formulación
Bombas de diafragma metálico para una transferencia de pintura fiable

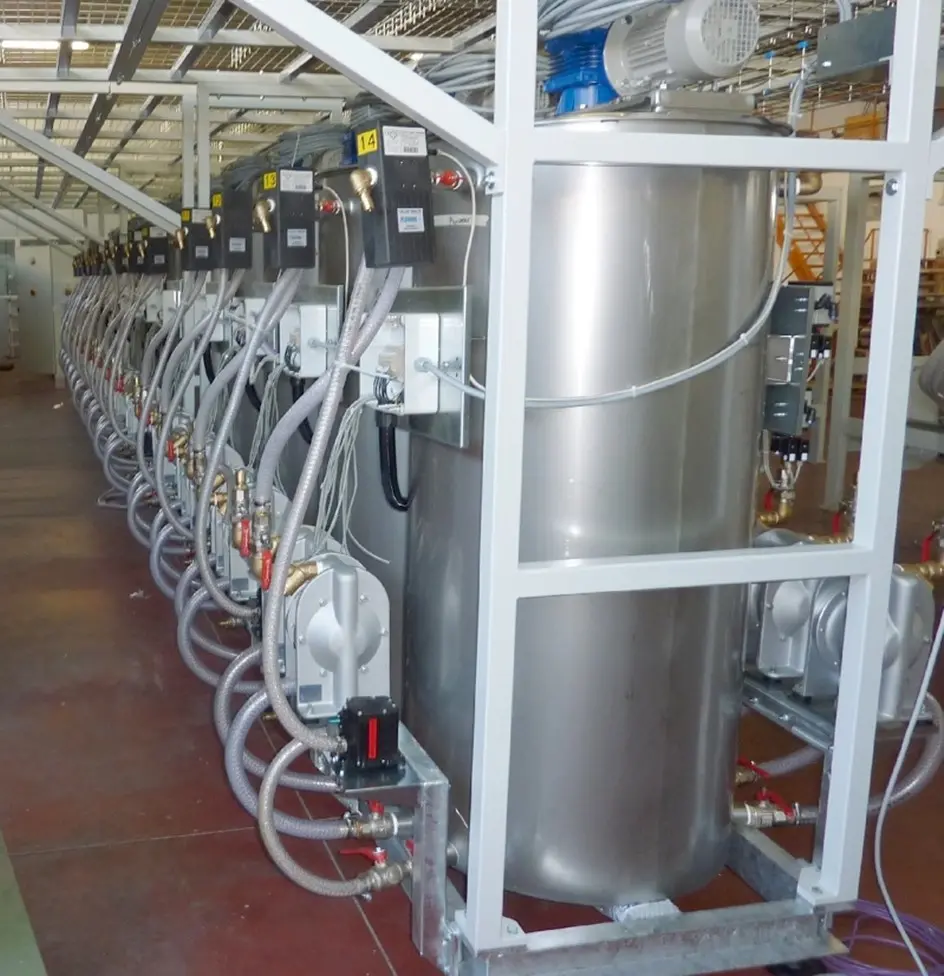

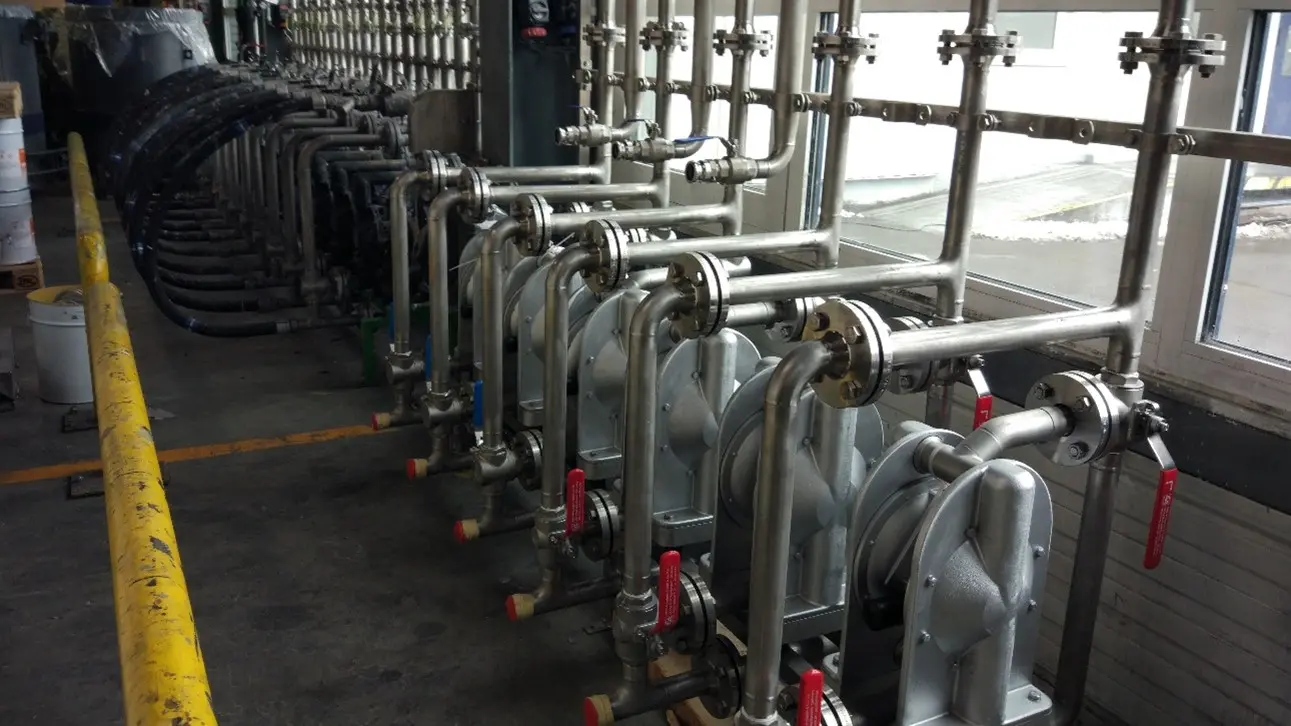

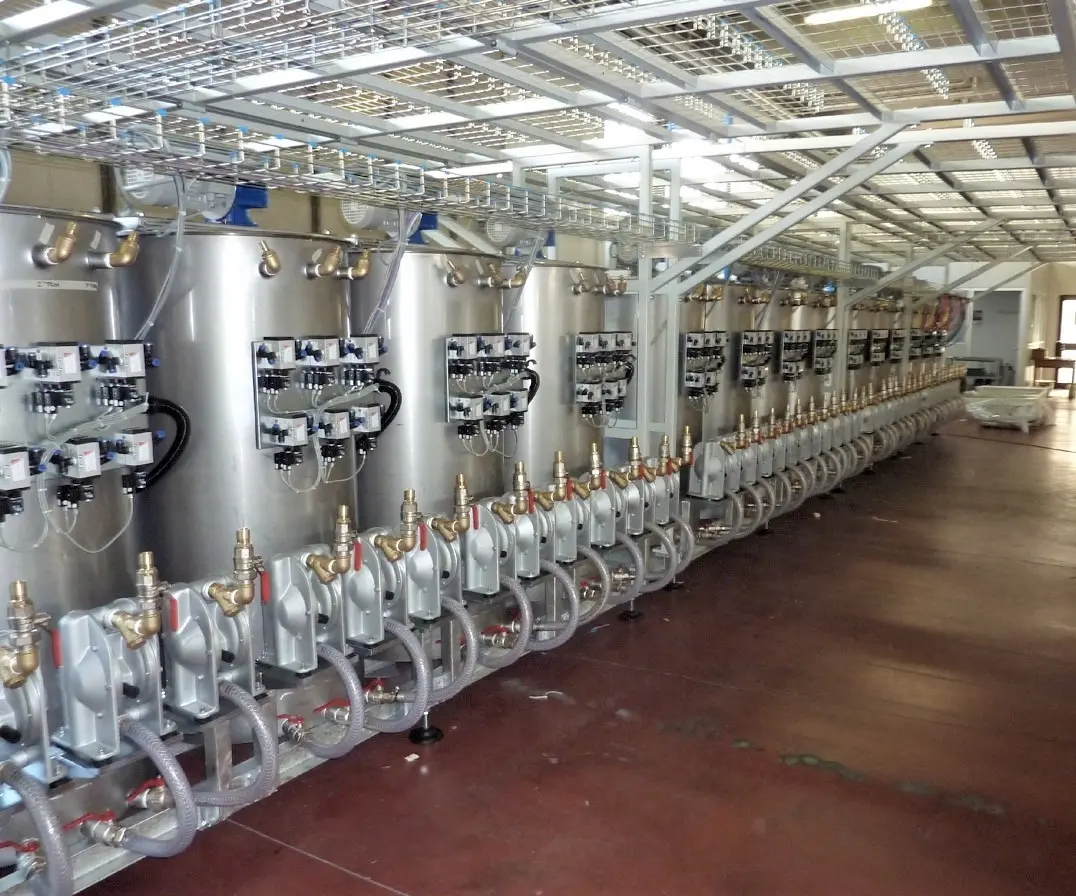

Las bombas de diafragma Tapflo construidas en aluminio o acero inoxidable son adecuadas para la transferencia de pastas de pigmentos, dispersiones base agua y recubrimientos base disolvente. La combinación de un cuerpo de bomba metálico y materiales de diafragma químicamente resistentes proporciona la durabilidad necesaria para manejar formulaciones de pintura abrasivas, con alto contenido de sólidos y que contienen disolventes. Su diseño simplificado reduce el número de piezas móviles, lo que disminuye el riesgo de fugas y simplifica el mantenimiento. Estas bombas son autocebantes y capaces de manejar medios de alta viscosidad y lodos, al tiempo que toleran el funcionamiento en seco intermitente y la contrapresión variable, como se encuentra comúnmente en las líneas que conectan mezcladores, tanques de almacenamiento y filtros prensa. La construcción metálica garantiza la estabilidad dimensional bajo cargas cíclicas y al bombear recubrimientos abrasivos cargados de pigmentos, manteniendo un rendimiento volumétrico constante y prolongando la vida útil de los componentes críticos.
Diafragmas resistentes a productos químicos para la producción de pintura

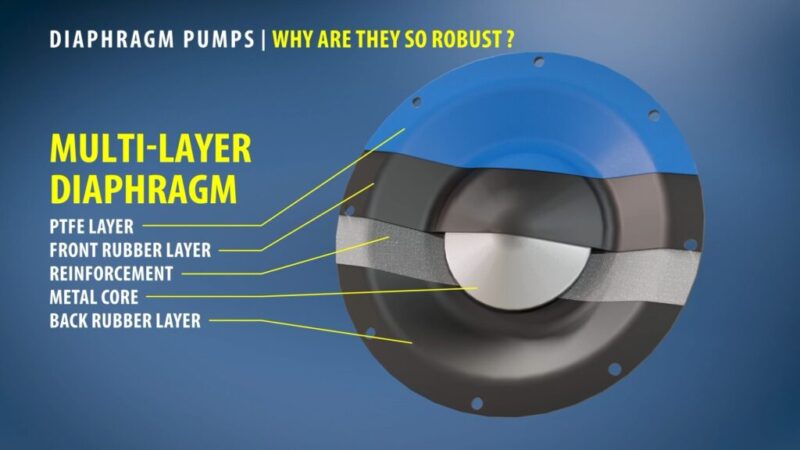

Los diafragmas Tapflo son construcciones compuestas diseñadas para aplicaciones de alta resistencia, que proporcionan una superficie uniforme en contacto con el medio. La superficie homogénea minimiza las vías de fuga y reduce la acumulación de pigmentos o resinas, mejorando la facilidad de limpieza. Los diafragmas están disponibles en varios materiales como EPDM, NBR, FKM, PTFE, PTFE TFM™ 1705b, lo que permite la selección en función de la composición química y las características mecánicas de la pintura o el recubrimiento. La compatibilidad de los materiales es fundamental para garantizar la integridad a largo plazo del diafragma y evitar fugas bajo presiones pulsantes. Nuestros diafragmas pueden alcanzar más de 80.000.000 de ciclos.
Propiedades clave de los diafragmas de PTFE

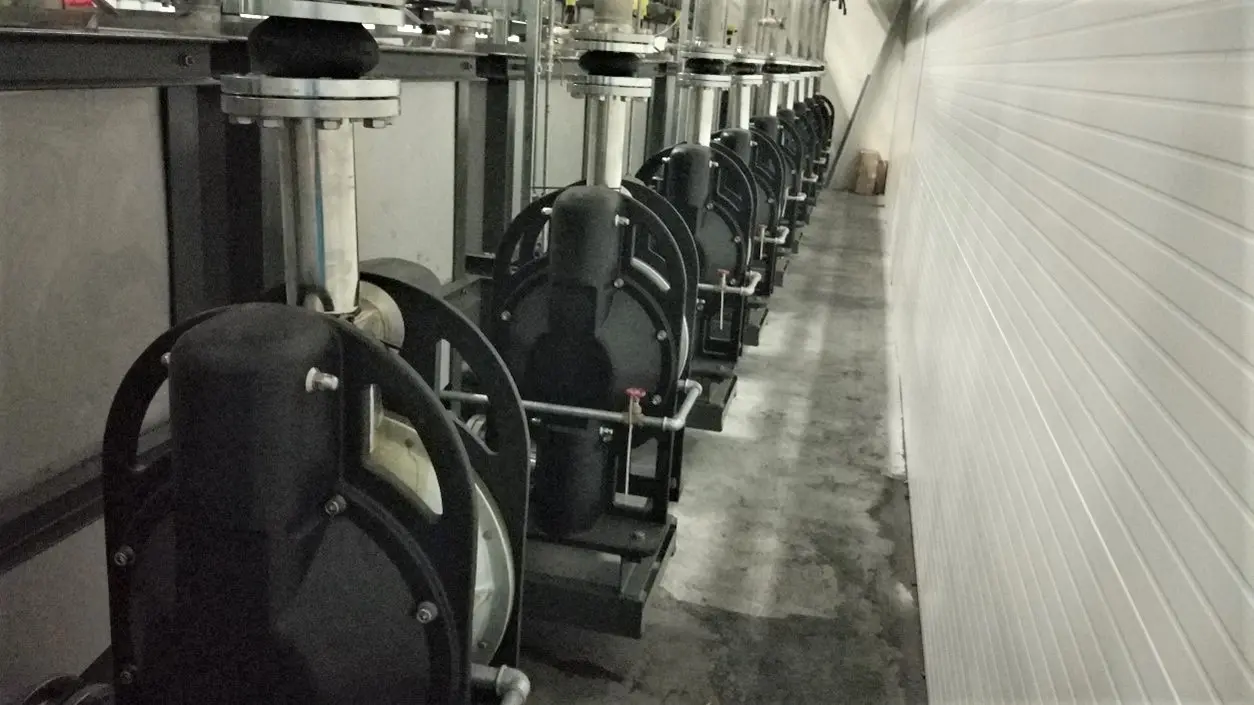

La capa de PTFE o PTFE TFM™ 1705b del diafragma crea una superficie cerrada para el líquido. El núcleo de soporte integrado de metal ligero y el refuerzo de tela cumplen con altos requisitos de resistencia. Ambos materiales proporcionan una superficie de contacto lisa y antiadherente, ideal para pinturas, tintas, pigmentos y adhesivos.
Los diafragmas de PTFE TFM™ 1705b presentan una mayor resistencia mecánica, debido a una menor deformación bajo carga y mejores propiedades de fatiga por flexión. La baja porosidad y la reducida permeabilidad a los disolventes evitan la contaminación y la hinchazón al manipular recubrimientos a base de cetonas o ésteres, manteniendo la estabilidad dimensional y un flujo constante.
Ventajas de los recubrimientos de PTFE en la producción de pintura
El recubrimiento opcional de PTFE aplicado a las bombas de aluminio proporciona una superficie antiadherente y químicamente resistente especialmente adecuada para el manejo de pinturas, tintas y dispersiones de pigmentos. Se recomienda aplicar el recubrimiento de PTFE en la industria de la pintura, ya que proporciona los siguientes beneficios:
minimiza la adherencia de medios con alto contenido de sólidos a las superficies de la bomba, reduciendo la acumulación y el riesgo de obstrucción mejora la facilidad de limpieza durante los cambios de producto, incluyendo el cambio entre pinturas a base de disolventes y a base de agua o diferentes lotes de color protege la carcasa de la bomba contra disolventes agresivos, cetonas, ésteres y compuestos aromáticos comúnmente utilizados en recubrimientos y tintas mantiene un flujo constante y reduce el desgaste mecánico al bombear pigmentos abrasivos como TiO₂ u óxidos de hierro
Bombas de filtro prensa para la industria de la pintura

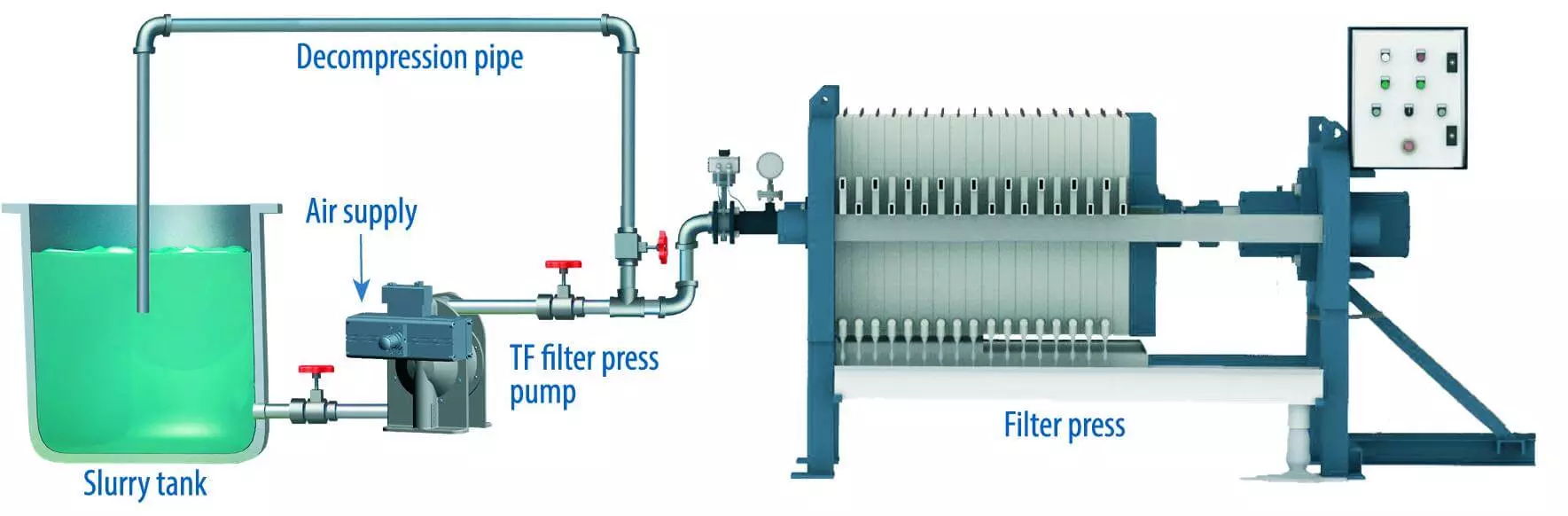

Las bombas Tapflo para filtros prensa son unidades compactas que pueden montarse directamente en el filtro prensa utilizadas para lodos de pigmentos y formulaciones de pintura. El diseño permite el bombeo directo de medios con alto contenido de sólidos a presiones de hasta 16 bar.

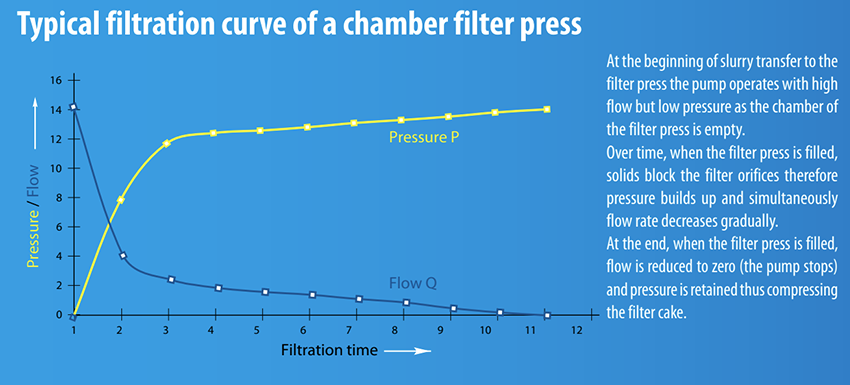

En la operación de filtros prensa de cámara, el comportamiento de las bombas de diafragma neumáticas se alinea bien con las cambiantes condiciones hidráulicas durante el ciclo. A medida que se acumula la torta de filtración, aumenta la resistencia del sistema y la presión de descarga aumenta gradualmente. Bajo estas condiciones, la bomba reduce naturalmente su frecuencia de carrera, lo que resulta en una disminución proporcional del consumo de aire comprimido.
Las bombas accionadas eléctricamente, en cambio, requieren una mayor entrada de energía a medida que aumenta la presión para mantener el flujo. Las bombas de diafragma neumáticas también pueden operar de forma segura con una línea de descarga cerrada (condición de cabeza muerta) sin riesgo de daños mecánicos, lo que simplifica la operación durante los ciclos de filtro prensa.
Las unidades están equipadas con:
una carcasa de bomba reforzada para soportar el estrés mecánico de medios densos y abrasivos un multiplicador de presión externo que aumenta la presión de descarga para mantener el caudal bajo una resistencia creciente del sistema una válvula de aire de alta presión para un funcionamiento fiable bajo contrapresión fluctuante.
Esta configuración garantiza el bombeo estable de medios abrasivos y viscosos manteniendo la fiabilidad operativa y reduciendo el desgaste mecánico durante los procesos de filtración en la producción de pintura.
