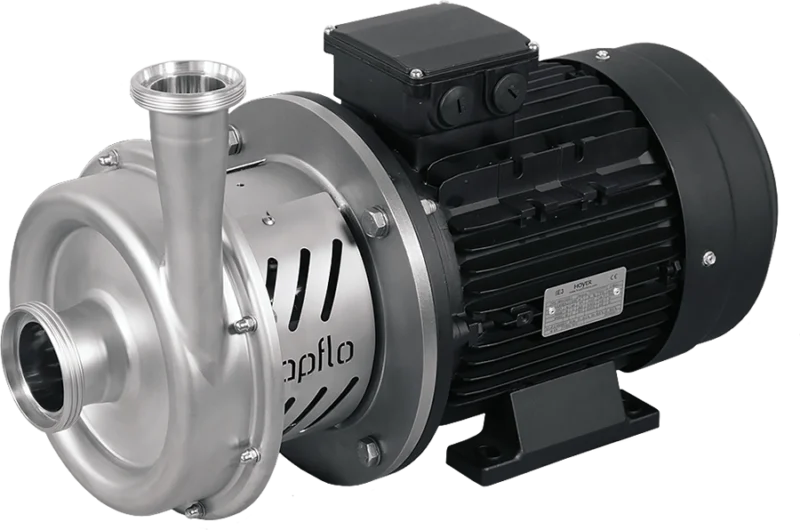

Гигиенические высокопроизводительные центробежные насосы — серия CTX H

СВЯЖИТЕСЬ С НАМИ +371 220 40891

Центробежные насосы CTX — это надежные и эффективные насосы, разработанные для минимизации времени простоя и обеспечения превосходной производительности. Они обеспечивают длительную и бесперебойную работу, просты в очистке и подходят для перекачивания жидкостей с твердыми включениями. Они оснащены высокоэффективным рабочим колесом открытого типа прочной конструкции. Разработаны и оптимизированы для обеспечения высочайшей энергоэффективности насоса и возможности работы в широком диапазоне условий эксплуатации.

Благодаря модульной конструкции эти центробежные насосы могут быть адаптированы к различным применениям и условиям установки — они доступны в 3 версиях: промышленные (CTX I), гигиенические (CTX H) и самовсасывающие (CTX S).

Центробежные насосы CTX I могут использоваться, в частности, в пищевой, молочной, химической и фармацевтической промышленности.

Макс. производительность: 130 м³/ч (2166 л/мин)
Макс. напор: 16 бар
Макс. температура: 120 °C
Материалы насоса: нержавеющая сталь AISI 316L
Сертификаты: ATEX, FDA, EN 10204

Разработан для применений, требующих высокой эффективности
Механические уплотнения и эластомеры с одобрением FDA и EC 1935
Гигиенические соединения по стандарту DIN 11851 в стандартной комплектации
Механическое уплотнение – одинарное или двойное
Низкий уровень шума, минимальные вибрации
Диаметр рабочего колеса соответствует конкретной рабочей точке
Прочная конструкция и простота эксплуатации, и, следовательно, сокращение времени простоя
Концепция модульной конструкции

БРОШЮРА ИНСТРУКЦИЯ

Технические данные

Производительность насоса:	130 м³/ч (2166 л/мин)
Макс. давление нагнетания:	16 бар
Температура:	120 °C
Вязкость:	150 мПа·с
Материал корпуса:	Нержавеющая сталь AISI 316L, контактирующие с продуктом части: электрополированные до Ra<0.8 мкм
Материал рабочего колеса:	Нержавеющая сталь AISI 316L, электрополированная до Ra<0.8 мкм
Механическое уплотнение:	одинарное: SiC/графит (стандарт) или SiC/SiC, сертифицировано FDA двойное:, SiC/графит (стандарт) или SiC/SiC, сертифицировано FDA
Уплотнительные кольца:	EPDM, FKM, NBR
Электродвигатель:	Стандарт IEC, 3-фазный, 2-/4-полюсный, IP55

Размеры соединений

Модель	Резьба DIN 11851 (стандарт.)		Хомут DIN 32676		Хомут SMS3017		Резьба SMS 1145		Резьба RJT
Модель	Вход	Выход	Вход	Выход	Вход	Выход	Вход	Выход	Вход	Выход
CTX 40-165	DN40	DN32	DN40	DN32	38	33.7	38	32	1.5”	1.25”
CTX 50-145	DN50	DN40	DN50	DN40	51	38	51	38	2”	1.5”
CTX 50-200	DN50	DN40	DN50	DN40	51	38	51	38	2”	1.5”
CTX 65-175	DN65	DN50	DN65	DN50	63.5	51	63.5	51	2.5”	2”
CTX 65-230	DN65	DN50	DN65	DN50	63.5	51	63.5	51	2.5”	2”
CTX 65-240	DN65	DN40	DN65	DN40	63.5	38	63.5	38	2.5”	1.5”
CTX 80-205	DN80	DN50	DN80	DN50	76.1	51	76	51	3”	2”
CTX 80-212	DN80	DN65	DN80	DN65	76.1	63.5	76	63.5	3”	2.5”
CTX 80-260	DN80	DN65	DN80	DN65	76.1	63.5	76	63.5	3”	2.5”
CTX 100-230	DN100	DN80	DN100	DN80	101.6	76.1	101.6	76	4”	3”

Область применения

Отрасли:	Молочная, мороженое, напитки, пищевая, фармацевтическая, косметическая, пивоваренная и винная
Примеры применения:	Молочные продукты, жиры, соки, алкоголь, полуфабрикаты, пищевые добавки, ингредиенты для косметической и фармацевтической промышленности, продукты во взрывозащищенных и безопасных зонах, мягкие и агрессивные химикаты, горячие и холодные жидкости, суспензии и эмульсии, чистящие и моющие средства, сточные воды, загрузка и выгрузка резервуаров, контейнеров, фильтров, колодцев, подача технологического оборудования.

Основные преимущества

	1. Корпус доступен в исполнении Ra<0.8 Смачиваемые детали стандартно электрополированы до Ra<0.8 мкм (по запросу Ra<0.5 мкм), внешние поверхности обработаны стеклянными шариками до Ra<3.2 мкм.
	2. Различные типы соединений DIN 11851, DIN 32676. Другие типы соединений по запросу.
	3. Гигиеническая система торцевого уплотнения Одинарное или двойное торцевое уплотнение.
	4. Оптимизированная конструкция корпуса и рабочего колеса Форма насосной камеры и рабочего колеса являются результатом передового многомерного анализа и многочисленных испытаний производительности. Оба этих элемента были разработаны и оптимизированы для обеспечения высочайшей энергоэффективности насоса.

Принцип действия

Две основные части центробежного насоса — это крыльчатка с лопатками и корпус насоса. Жидкость поступает в насос через всасывающий патрубок вблизи центра быстро вращающейся крыльчатки. Жидкость со стороны всасывания движется вдоль оси крыльчатки и под действием центробежной силы, создаваемой лопатками, отбрасывается радиально наружу в камеру в корпусе. Корпус постепенно расширяется по спирали к напорному патрубку, что снижает скорость жидкости и, следовательно, увеличивает давление (эффект диффузора). В то же время, поскольку жидкость отбрасывается крыльчаткой радиально наружу к напорному патрубку под действием центробежной силы, давление в центре крыльчатки падает, усиливая всасывающий эффект жидкости в насос, что обеспечивает непрерывный процесс перекачки жидкости.

Хотите узнать больше? Ознакомьтесь с нашим сборником знаний о центробежных насосах!

Конструкция

Модульная конструкция Модульная конструкция центробежных насосов серии CTX обеспечивает большую гибкость в адаптации к различным условиям эксплуатации. Это также означает большую универсальность насоса и быстрые и простые возможности модернизации. Взаимозаменяемость деталей между различными типами и размерами насосов делает эксплуатацию и техническое обслуживание дешевле и проще. По сравнению с их аналогами в диапазонах CTI и CTH – центробежные насосы Tapflo CTX-I и CTX-H могут достигать более высоких давлений и доступны в больших размерах, обеспечивая более универсальный диапазон потока.
	Открытое рабочее колесо Насосы серии CTX имеют открытое рабочее колесо с прочной конструкцией, высокой эффективностью и низким требуемым кавитационным запасом (NPSHr). Насосы серии CTX с открытым рабочим колесом легко чистятся и подходят для перекачивания жидкостей, содержащих твердые частицы. Производительность насосов CTX может быть адаптирована к конкретным рабочим точкам или диапазонам путем механической обработки рабочих колес при постоянных скоростях или путем регулировки скорости насоса при постоянных диаметрах рабочих колес.
Гигиеническая система механического уплотнения
Одинарное механическое уплотнение Пружина механического уплотнения не контактирует с перекачиваемой жидкостью, что делает внутреннюю камеру насоса полностью промываемой.
Двойное механическое уплотнение Используется, когда жидкость и ее пары представляют угрозу для оператора или окружающей среды и должны быть удержаны, при использовании агрессивных сред при высоких давлениях или температурах, а также для многих полимеризующихся и кристаллизующихся сред.
	Различные типы соединений DIN 11851, DIN 32676 и другие соединения (по запросу клиента).
Корпуса доступны с Ra<0.5 μm Смачиваемые части электрополированы до Ra<0.8 μm в стандартной комплектации (Ra <0.5 μm по запросу), внешние поверхности пескоструйной обработки до Ra<3.2 μm.

Специальные версии

Самозаливные центробежные насосы | Серия CTX S

Благодаря самозаливному устройству насос серии CTX-S может использоваться в ситуациях, когда необходимо поднимать жидкость с уровня ниже насоса.

Поскольку стандартный насос CTX не способен создавать вакуум, простая модификация позволяет насосу поднимать жидкость с высоты до 5 м. После первоначального залива перепускная труба будет рециркулировать жидкость со стороны нагнетания насоса, чтобы обеспечить поддержание жидкостного кольца внутри насоса.

Опция самозалива легко адаптируется к существующим насосам путем замены передней крышки и добавления вентиляционного винта.

Гигиенические самозаливные центробежные насосы Tapflo CTX H

Высокопроизводительные промышленные центробежные насосы | Серия CTX I

Предназначены для промышленных применений, в том числе в химической, нефтехимической и машиностроительной отраслях.

Оснащены фланцевыми соединениями по EN 1092-1 тип 11, ANSI 150 Lbs. и механическими уплотнениями и эластомерами с одобрением FDA и EC 1935. Смачиваемые детали и внешние поверхности стандартно имеют стеклоструйную обработку до Ra<3,2 мкм.

Хотите узнать больше? Посетите страницу продукта промышленных центробежных насосов CTX I.

Промышленные центробежные насосы Tapflo CTX I

Комплектующие

Гигиенические соединения Гигиенические насосы CTX H оснащены широким спектром соединений, таких как: DIN 11851, DIN 32676, SMS3017, SMS 1145, RJT и другие.
Гигиенический кожух Гигиенический кожух двигателя из стали AISI 304L защищает двигатель от затопления, скопления грязи и брызг воды во время чистки насоса или установки.

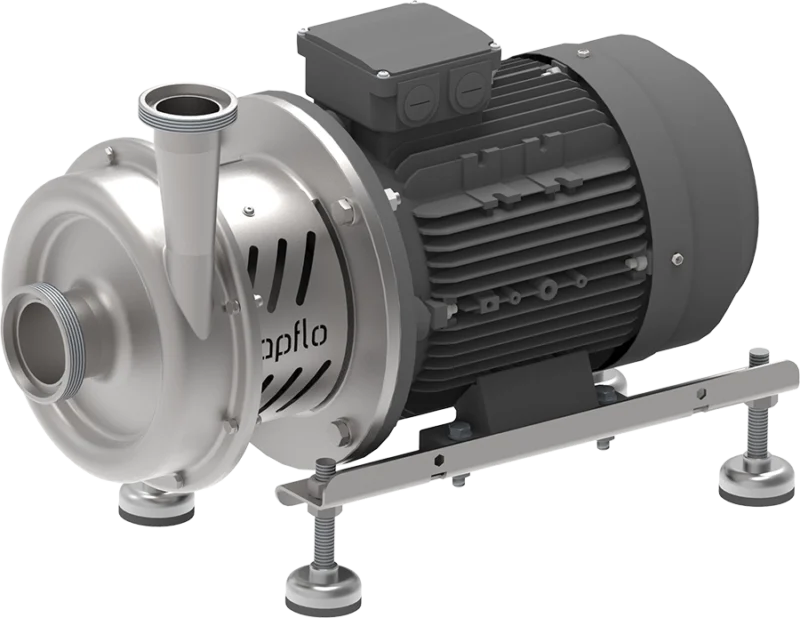

Регулируемые ножки Это решение позволяет легко очищать поверхность под насосом. Оно также может быть полезно, если насос необходимо переместить в другое место.

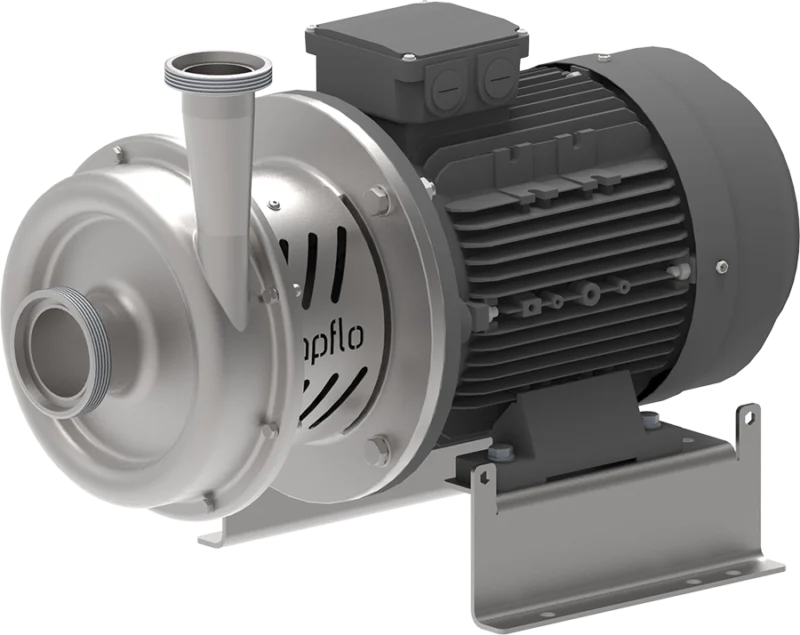

Монтажные кронштейны Агрегат насоса может быть установлен на основании, которое может быть постоянно закреплено на фундаменте.
Встроенный частотный преобразователь Самый простой и гибкий способ изменения рабочих параметров насоса. Инвертор также обеспечивает защиту от перегрузки и действует как плавный пуск.
Индуктор Индуктор увеличивает входное давление, тем самым снижая NPSHr насоса. Эта опция очень проста в установке даже на существующие насосы — для ее установки просто прикрутите индуктор к рабочему колесу.
Тележки для центробежных насосов Хотите использовать один насос в нескольких местах на вашем предприятии? У вас есть технологические процессы, разбросанные по всему заводу? Мы предлагаем мобильные решения, адаптированные к большинству насосов Tapflo. Благодаря возможности свободной транспортировки насоса, использование устройства практически неограниченно. Тележки для насосов доступны в нескольких размерах, а также в гигиеническом и промышленном исполнении: Особенности и преимущества: промышленный или гигиенический дизайн, 3 размера, адаптированные к используемому насосу, компактная и прочная конструкция из нержавеющей стали, исполнение для взрывоопасных зон ATEX. Хотите узнать больше? Посетите страницу продукта тележек для насосов Tapflo.

Кривые производительности

Фильм - Почему контроль качества так важен в производстве насосов?

Производительность насоса:	130 м³/ч (2166 л/мин)
Макс. давление нагнетания:	16 бар
Температура:	120 °C
Вязкость:	150 мПа·с
Материал корпуса:	Нержавеющая сталь AISI 316L, контактирующие с продуктом части: электрополированные до Ra<0.8 мкм
Материал рабочего колеса:	Нержавеющая сталь AISI 316L, электрополированная до Ra<0.8 мкм
Механическое уплотнение:	одинарное: SiC/графит (стандарт) или SiC/SiC, сертифицировано FDA двойное:, SiC/графит (стандарт) или SiC/SiC, сертифицировано FDA
Уплотнительные кольца:	EPDM, FKM, NBR
Электродвигатель:	Стандарт IEC, 3-фазный, 2-/4-полюсный, IP55

Размеры соединений

Модель	Резьба DIN 11851 (стандарт.)		Хомут DIN 32676		Хомут SMS3017		Резьба SMS 1145		Резьба RJT
Модель	Вход	Выход	Вход	Выход	Вход	Выход	Вход	Выход	Вход	Выход
CTX 40-165	DN40	DN32	DN40	DN32	38	33.7	38	32	1.5”	1.25”
CTX 50-145	DN50	DN40	DN50	DN40	51	38	51	38	2”	1.5”
CTX 50-200	DN50	DN40	DN50	DN40	51	38	51	38	2”	1.5”
CTX 65-175	DN65	DN50	DN65	DN50	63.5	51	63.5	51	2.5”	2”
CTX 65-230	DN65	DN50	DN65	DN50	63.5	51	63.5	51	2.5”	2”
CTX 65-240	DN65	DN40	DN65	DN40	63.5	38	63.5	38	2.5”	1.5”
CTX 80-205	DN80	DN50	DN80	DN50	76.1	51	76	51	3”	2”
CTX 80-212	DN80	DN65	DN80	DN65	76.1	63.5	76	63.5	3”	2.5”
CTX 80-260	DN80	DN65	DN80	DN65	76.1	63.5	76	63.5	3”	2.5”
CTX 100-230	DN100	DN80	DN100	DN80	101.6	76.1	101.6	76	4”	3”

Модульная конструкция Модульная конструкция центробежных насосов серии CTX обеспечивает большую гибкость в адаптации к различным условиям эксплуатации. Это также означает большую универсальность насоса и быстрые и простые возможности модернизации. Взаимозаменяемость деталей между различными типами и размерами насосов делает эксплуатацию и техническое обслуживание дешевле и проще. По сравнению с их аналогами в диапазонах CTI и CTH – центробежные насосы Tapflo CTX-I и CTX-H могут достигать более высоких давлений и доступны в больших размерах, обеспечивая более универсальный диапазон потока.
	Открытое рабочее колесо Насосы серии CTX имеют открытое рабочее колесо с прочной конструкцией, высокой эффективностью и низким требуемым кавитационным запасом (NPSHr). Насосы серии CTX с открытым рабочим колесом легко чистятся и подходят для перекачивания жидкостей, содержащих твердые частицы. Производительность насосов CTX может быть адаптирована к конкретным рабочим точкам или диапазонам путем механической обработки рабочих колес при постоянных скоростях или путем регулировки скорости насоса при постоянных диаметрах рабочих колес.
Гигиеническая система механического уплотнения
Одинарное механическое уплотнение Пружина механического уплотнения не контактирует с перекачиваемой жидкостью, что делает внутреннюю камеру насоса полностью промываемой.
Двойное механическое уплотнение Используется, когда жидкость и ее пары представляют угрозу для оператора или окружающей среды и должны быть удержаны, при использовании агрессивных сред при высоких давлениях или температурах, а также для многих полимеризующихся и кристаллизующихся сред.
	Различные типы соединений DIN 11851, DIN 32676 и другие соединения (по запросу клиента).
Корпуса доступны с Ra<0.5 μm Смачиваемые части электрополированы до Ra<0.8 μm в стандартной комплектации (Ra <0.5 μm по запросу), внешние поверхности пескоструйной обработки до Ra<3.2 μm.

Самозаливные центробежные насосы | Серия CTX S

Высокопроизводительные промышленные центробежные насосы | Серия CTX I

Хотите узнать больше? Посетите страницу продукта промышленных центробежных насосов CTX I.

Гигиенические соединения Гигиенические насосы CTX H оснащены широким спектром соединений, таких как: DIN 11851, DIN 32676, SMS3017, SMS 1145, RJT и другие.
Гигиенический кожух Гигиенический кожух двигателя из стали AISI 304L защищает двигатель от затопления, скопления грязи и брызг воды во время чистки насоса или установки.
Регулируемые ножки Это решение позволяет легко очищать поверхность под насосом. Оно также может быть полезно, если насос необходимо переместить в другое место.
Монтажные кронштейны Агрегат насоса может быть установлен на основании, которое может быть постоянно закреплено на фундаменте.
Встроенный частотный преобразователь Самый простой и гибкий способ изменения рабочих параметров насоса. Инвертор также обеспечивает защиту от перегрузки и действует как плавный пуск.
Индуктор Индуктор увеличивает входное давление, тем самым снижая NPSHr насоса. Эта опция очень проста в установке даже на существующие насосы — для ее установки просто прикрутите индуктор к рабочему колесу.
Тележки для центробежных насосов Хотите использовать один насос в нескольких местах на вашем предприятии? У вас есть технологические процессы, разбросанные по всему заводу? Мы предлагаем мобильные решения, адаптированные к большинству насосов Tapflo. Благодаря возможности свободной транспортировки насоса, использование устройства практически неограниченно. Тележки для насосов доступны в нескольких размерах, а также в гигиеническом и промышленном исполнении: Особенности и преимущества: промышленный или гигиенический дизайн, 3 размера, адаптированные к используемому насосу, компактная и прочная конструкция из нержавеющей стали, исполнение для взрывоопасных зон ATEX. Хотите узнать больше? Посетите страницу продукта тележек для насосов Tapflo.

Кривые производительности

Фильм - Почему контроль качества так важен в производстве насосов?
