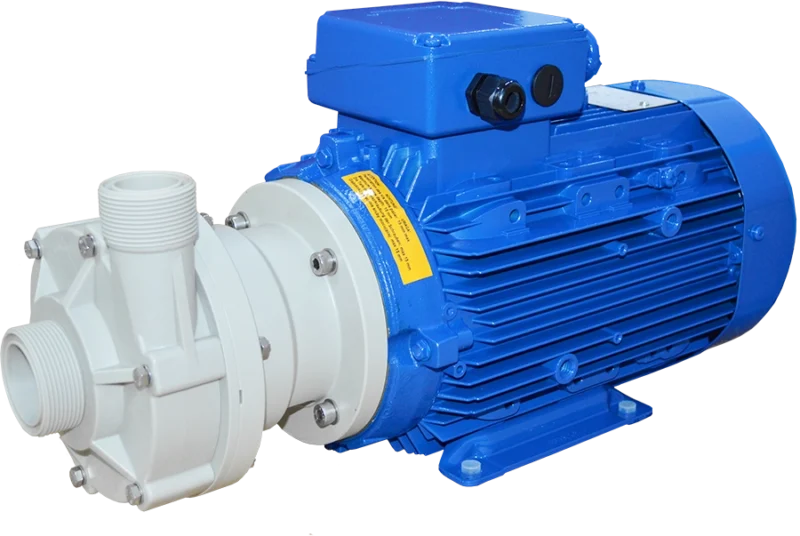

Centrifugal Pumps: Definition and Working Principle

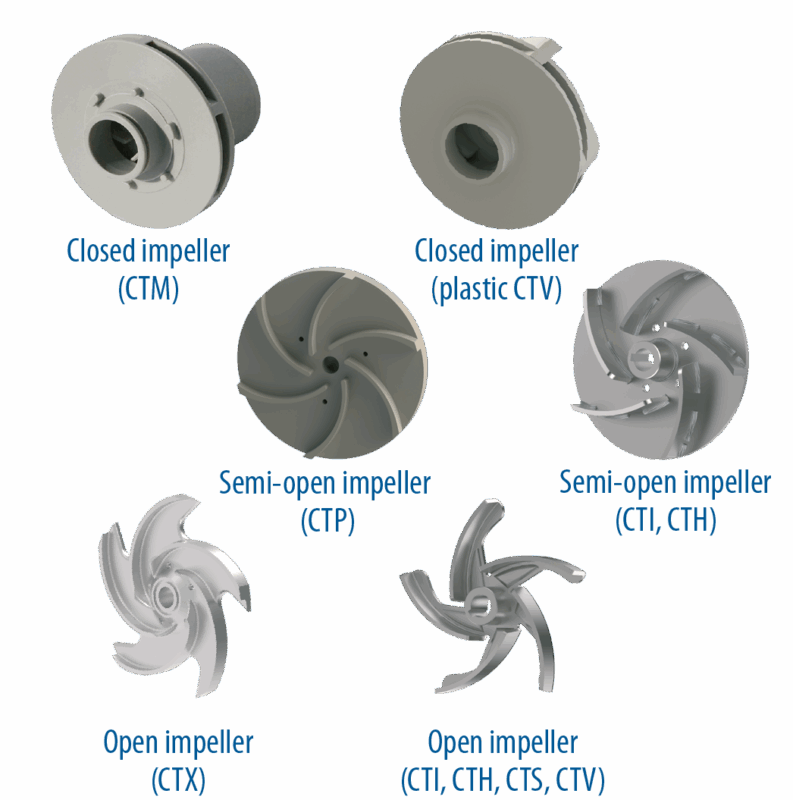

1. Рабочее колесо. Вращающийся компонент, который передает кинетическую энергию жидкости.

Закрытые рабочие колеса

• Предназначены для чистых жидкостей с низкой вязкостью
• Обеспечивают высокую эффективность
• Проще в сборке, так как не требуют точной осевой регулировки

Открытые рабочие колеса

• Обычно используются в гигиенических применениях (например, в пищевой и фармацевтической промышленности)
• Разработаны для облегчения очистки и осмотра
• Некоторые конструкции открытых рабочих колес могут подходить для жидкостей с мягкими твердыми частицами

Полуоткрытые (или частично открытые) рабочие колеса

• Обычно предназначены для работы с жидкостями, содержащими мягкие твердые частицы или волокнистые материалы
• Обеспечивают баланс между способностью обрабатывать твердые частицы и эффективностью

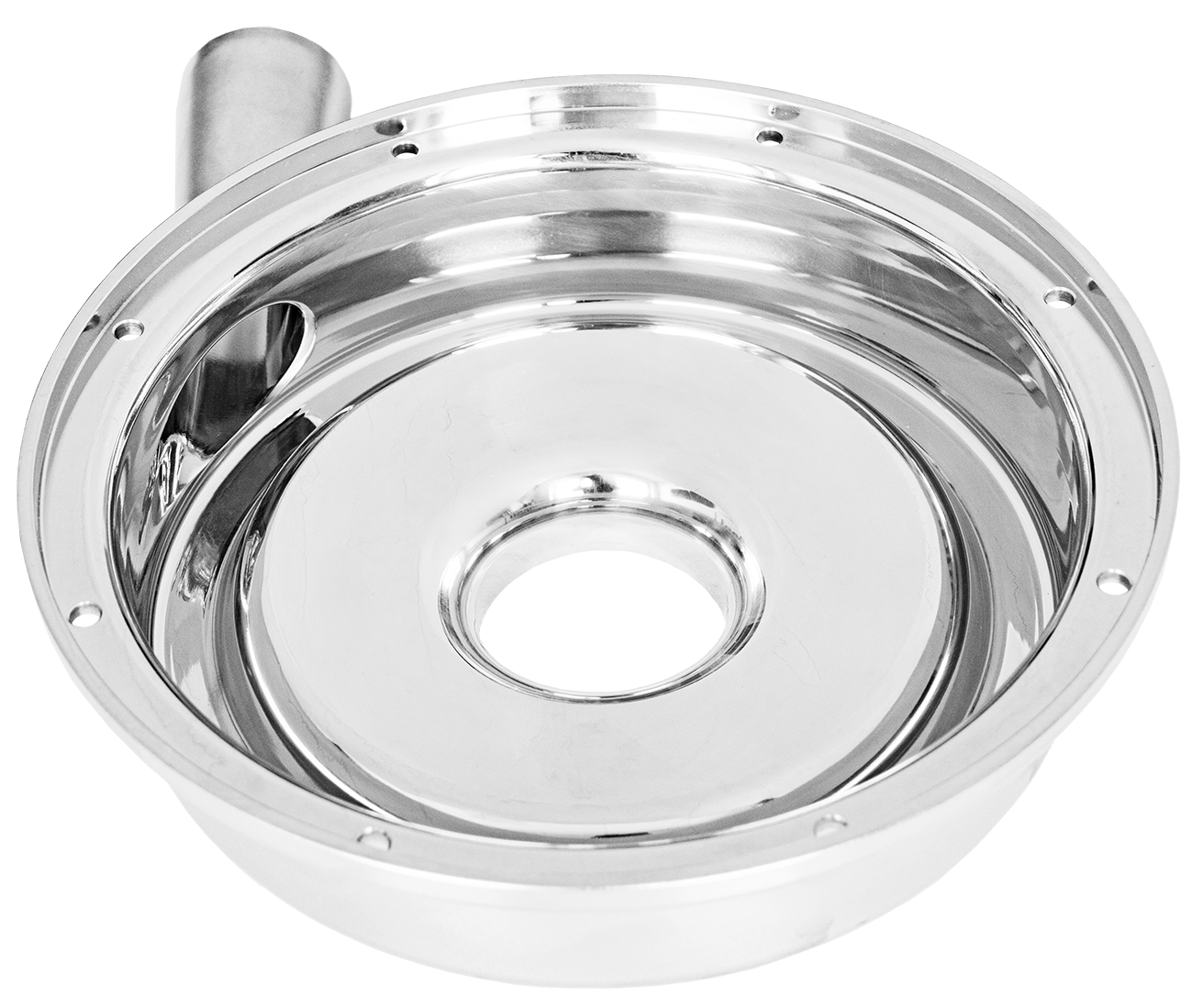

2. Типы корпусов центробежных насосов:

• Круговая спиральная камера: Конструкция с круговой спиральной камерой в основном используется в гигиенических центробежных насосах и в применениях, где корпуса должны быть изготовлены из цельных заготовок, методом горячей или холодной штамповки для повышения структурной прочности и/или гибкости конструкции. Минимизируя перепады давления в спиральной камере, она снижает риск кавитации и вспенивания в этой области в чувствительных жидкостях, часто вызванных колебаниями давления и скорости в других конструкциях.
• Спиральная камера: Спиральная камера обычно разрабатывается для поддержания постоянной скорости потока по всей камере, что помогает максимизировать гидравлическую эффективность. Она хорошо подходит для методов производства, таких как литье и литье под давлением. Включение отсекателя снижает внутреннюю рециркуляцию жидкости, дополнительно повышая производительность и минимизируя потери энергии.

3. Вал насоса. Соединяет рабочее колесо с приводной системой (например, двигателем).

4. Уплотнения вала:

• Одинарное торцевое уплотнение: Одинарные торцевые уплотнения доступны в различных конструкциях и материалах, подходящих для различных условий эксплуатации и типов жидкостей. Они могут иметь внутренние или внешние пружины. Эти уплотнения могут быть специально разработаны для чистых жидкостей, суспензий, жидкостей с низкой вязкостью, высокотемпературных жидкостей и агрессивных химикатов. Кроме того, существуют специализированные конструкции для гигиенических, химических и нефтехимических применений, обеспечивающие соответствие отраслевым стандартам и требованиям.

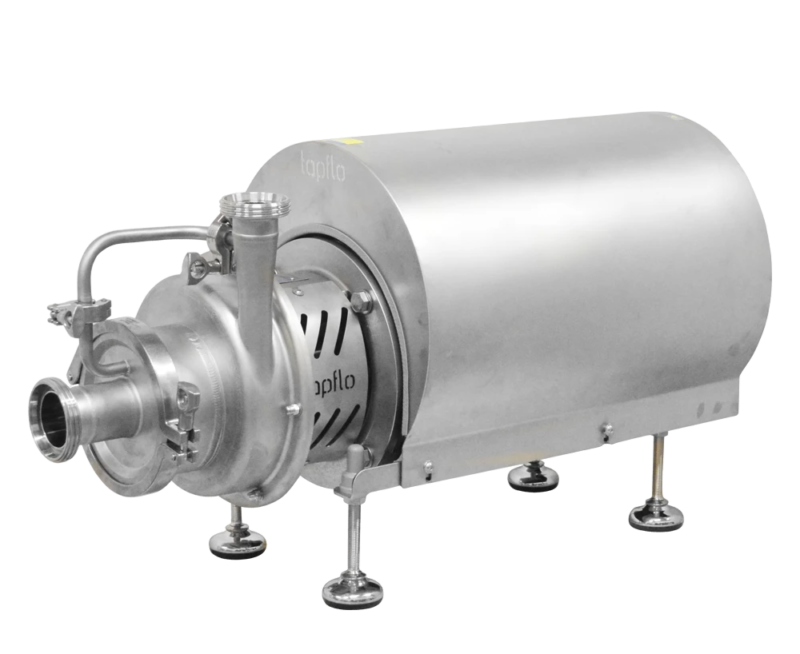

• Одинарное торцевое уплотнение с системой охлаждения (quench): Одинарное торцевое уплотнение с системой охлаждения используется для изоляции перекачиваемой жидкости от атмосферного воздействия. Это предотвращает такие проблемы, как кристаллизация и испарение перекачиваемой жидкости.
• Двойное торцевое уплотнение в тандемном исполнении обеспечивает аналогичные преимущества одинарному торцевому уплотнению с системой охлаждения, включая изоляцию перекачиваемой жидкости от атмосферы. Кроме того, оно обеспечивает повышенную безопасность за счет автоматического контроля и управления состоянием уплотнения. Оно обеспечивает вторичную защиту, предотвращая утечку наружу в случае отказа первичного (со стороны насоса) уплотнения, что делает его пригодным для опасных или экологически чувствительных применений.
• Двойное торцевое уплотнение в исполнении «спина к спине» обеспечивает эффективную изоляцию перекачиваемой жидкости от атмосферы и позволяет осуществлять автоматический контроль и управление состоянием уплотнения путем непрерывного отслеживания давления, температуры и уровня буферной жидкости. Кроме того, оно защищает пары трения от абразивных частиц, поддерживая давление буферной жидкости выше давления перекачиваемой жидкости, гарантируя, что к парам трения поступает только чистая буферная жидкость.

5. Корпус уплотнения. Поддерживает и закрывает уплотнение вала.

6. Опора подшипника. Поддерживает соосность вала и воспринимает радиальные и осевые нагрузки. В моноблочных (прямоприводных) исполнениях используются опоры подшипников привода (например, электродвигателей).

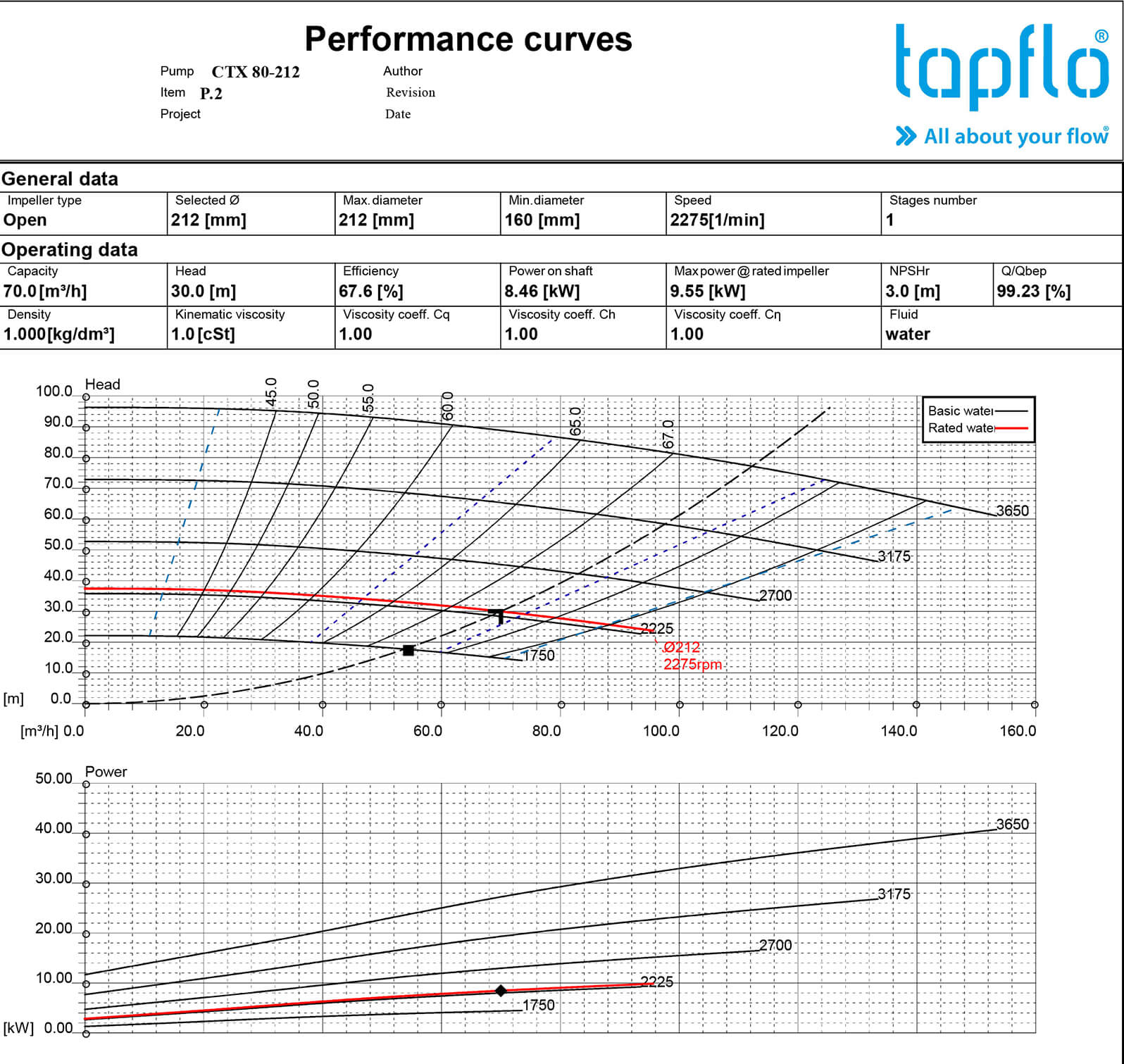

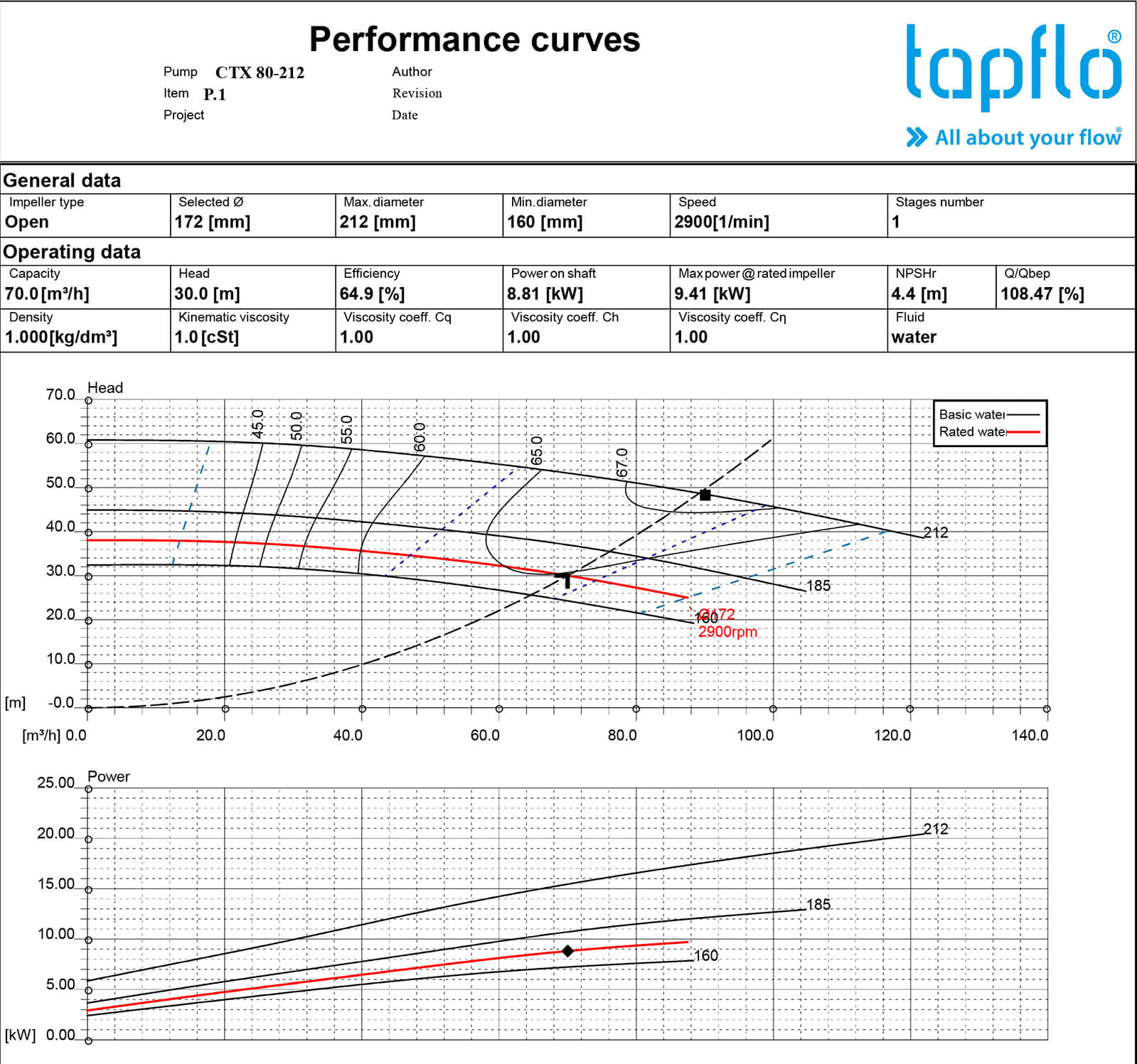

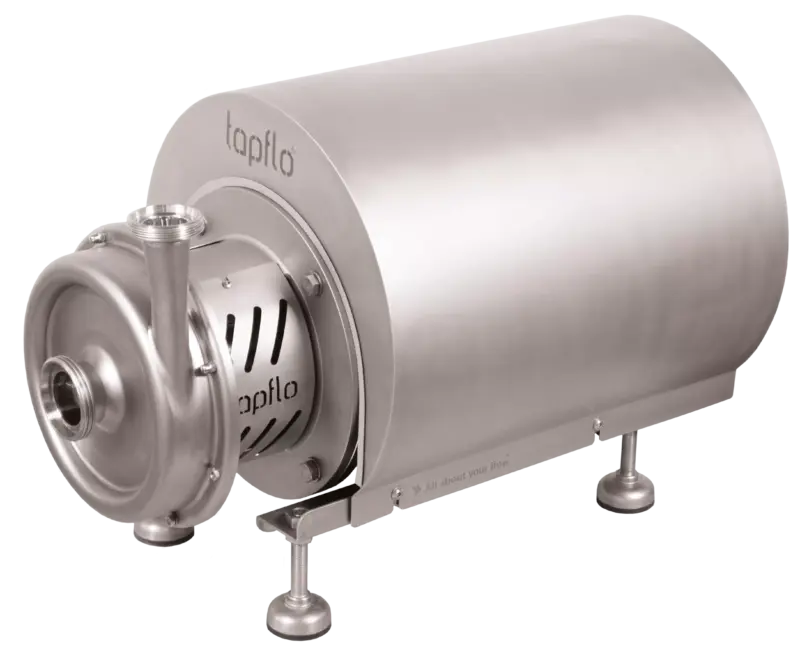

Рабочие характеристики серии Tapflo CTX для выбора по диаметру рабочего колеса

Пищевая промышленность и производство напитков:
Используются для перекачки сырья и обработанных жидкостей, таких как вода, растительные масла, пальмовое масло, животные жиры, спирт, пиво, соки, кофе, чай, вино и другие пищевые продукты. В этих применениях центробежных насосов оборудование часто должно соответствовать гигиеническим стандартам (например, EHEDG, 3-A).

Фармацевтическая промышленность:
Применяются для перекачки масел, сырья, этилового спирта, растворителей, очищенной воды и других химически чистых или стерильных жидкостей. Насосы обычно изготавливаются из сертифицированных материалов и должны соответствовать высочайшим гигиеническим стандартам для фармацевтической промышленности.

Химическая промышленность:
Подходят для работы с кислотами, щелочами, органическими растворителями, промышленными маслами, химическими реагентами, жидкими удобрениями и промышленными сточными водами. Здесь совместимость материалов и коррозионная стойкость имеют решающее значение из-за агрессивной природы многих жидкостей.

Гальваническая промышленность (гальванотехника):
Используются для циркуляции кислот, щелочных чистящих средств и электролитических растворов, часто требуя неметаллических или коррозионностойких материалов.

Нефтехимическая промышленность:
Центробежные насосы используются для перекачки топлив, смазочных материалов, рафинированных масел и других углеводородных жидкостей, часто во взрывоопасных средах, что требует применения конструкций, сертифицированных по ATEX.

Применение в водоподготовке:
Применяются для циркуляции воды в процессах фильтрации и осаждения, где насосы должны надежно транспортировать жидкости с различной степенью чистоты и содержанием взвешенных твердых частиц.

Рабочая точка (точка эксплуатации):

• Расход (Q) и напор (H), при которых будет работать насос.

Свойства перекачиваемой жидкости:

• Вязкость (минимальная и максимальная)
• Плотность
• Температура (рабочий диапазон)
• Содержание твердых частиц (% по объему или весу)
• Максимальный размер твердых частиц
• Твердость твердых частиц (абразивность)

Условия системы:

• NPSHa (Доступный кавитационный запас по всасыванию)
• Давление на всасывании и нагнетании
• Схема трубопровода и разница высот

Условия окружающей среды:

• Минимальная и максимальная температура окружающей среды
• Условия установки (в помещении, на улице, агрессивная атмосфера, опасная зона и т. д.)

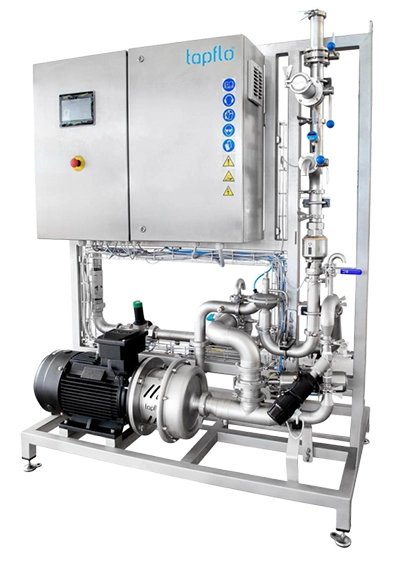

Индивидуальные системы Tapflo могут включать:

Центробежные насосы

Трубопроводы и компоненты трубопроводов
(фильтры, манометры, клапаны и т. д.)

Смесители и перемешивающие устройства

Резервуары для хранения и технологические емкости

Подъемные устройства и оборудование для транспортировки

Устройства автоматизации и управления
(включая ПЛК, датчики и панели управления)

Эти системы разрабатываются в соответствии со спецификациями заказчика и технологическими потребностями, обеспечивая полностью интегрированные и готовые к установке решения, которые сокращают время проектирования, гарантируют совместимость и упрощают ввод в эксплуатацию.

На что обратить внимание при покупке центробежного насоса

Выбор центробежного насоса должен основываться исключительно на точных и полных данных о применении и специфике отрасли. Крайне важно, чтобы выбор был рассмотрен и подтвержден экспертами производителя насоса, особенно если насос играет критическую роль в вашем производственном процессе. Выбор центробежного насоса, подходящего для конкретных свойств жидкости, условий эксплуатации и общей конструкции трубопроводной системы, обеспечивает долгосрочную эффективность и надежность.

Для надежного и правильного выбора насоса важно поделиться опытом эксплуатации существующих насосов, используемых в аналогичных применениях. Многие проблемы с насосами возникают не потому, что насос был выбран неправильно, а потому, что данные о применении, предоставленные в процессе выбора, были неточными или неполными.

Во многих случаях насосы, которые сегодня работают хорошо, пришлось модернизировать или модифицировать во время ввода в эксплуатацию или длительного использования. К сожалению, исходные данные о применении, на которых основывался первоначальный выбор, часто не обновляются, чтобы отразить эти изменения. Это создает пробел в знаниях, который может привести к повторяющимся проблемам при будущих выборах насосов.

Важно помнить, что одним из самых ценных активов конечного пользователя насоса является накопленный опыт эксплуатации существующего оборудования. Использование этих знаний и поддержание актуальных записей об изменениях, производительности и условиях эксплуатации, включая корректировки, внесенные в трубопроводную систему, является ключом к принятию обоснованных и эффективных решений о покупке насосов.

Как правильно эксплуатировать центробежные насосы и повысить их эффективность

Для надежной работы каждый центробежный насос должен работать в точке или диапазоне, для которых он был выбран, или близко к ним. Для достижения этого операторы должны контролировать условия на всасывании и нагнетании, а также обеспечивать надлежащее рабочее состояние самого насоса.

Помимо хорошо обученных операторов, одним из наиболее важных факторов для правильной работы насоса является использование надлежащего оборудования для мониторинга и контроля. Промышленный насос без контроля давления как на стороне всасывания, так и на стороне нагнетания подобен автомобилю без приборной панели. Некоторые водители могут полагать, что могут «чувствовать» скорость или температуру двигателя, но это широко считается плохой практикой. Подобная ошибка часто допускается пользователями промышленных насосов, которые полагаются на интуицию, а не на данные.

Аналогично, эксплуатация центробежного насоса без возможности регулировки давления нагнетания подобна вождению автомобиля без руля. Он может работать на прямой дороге, но в тот момент, когда условия меняются, контроль теряется. В реальных приложениях условия на всасывании и нагнетании часто колеблются, поэтому статическая работа редко бывает эффективной или устойчивой.

Для поддержания оптимальной производительности и повышения эффективности в изменяющихся условиях рекомендуется внедрять интеллектуальное ручное или автоматизированное управление скоростью насоса и/или давлением нагнетания. Частотные преобразователи (VFD) и системы автоматизации становятся все более доступными, особенно по мере роста затрат на энергию. В результате такие системы быстро становятся отраслевым стандартом, и компании должны начать готовиться к их широкому внедрению.

Как центробежные насосы справляются с абразивными жидкостями?

Центробежные насосы, предназначенные для перекачивания абразивных жидкостей (обычно известные как шламовые насосы), специально разработаны для перекачивания жидкостей, содержащих высокие концентрации твердых частиц, часто до 60% по объему. Эти насосы оснащены прочными элементами для противодействия износу, вызванному абразивными материалами.

Ключевые конструктивные особенности включают:

Материалы мокрых частей: Шламовые насосы часто изготавливаются из чрезвычайно твердых металлических сплавов для применений, связанных с твердыми частицами умеренной твердости. Когда твердые частицы слишком тверды для металлических материалов (или подходящие металлические материалы были бы слишком дорогими), вместо них используются легко заменяемые износостойкие резиновые футеровки, обеспечивающие необходимое решение.

Механические уплотнения: Эти уплотнения также должны быть под давлением чистой промывочной жидкости, чтобы предотвратить попадание абразивных частиц и повреждение уплотнительных поверхностей. Для суспензий с очень высоким содержанием твердых частиц насосы обычно оснащаются механическими уплотнениями, работающими в условиях всасывания, что означает, что уплотнение расположено на входе насоса.

Гидравлическая конструкция: Шламовые насосы имеют большие зазоры и специально разработанные рабочие колеса (например, полуоткрытые или утопленные), чтобы минимизировать засорение и уменьшить эрозию.

В целом, успешное перекачивание абразивных жидкостей требует не только правильной конструкции насоса, но и надлежащего управления уплотнениями, выбора материалов и систем промывки.

Как центробежные насосы справляются с высоковязкими жидкостями?

Теоретически, верхнего предела вязкости жидкостей, с которыми могут справляться центробежные насосы, не существует. Распространенная отраслевая шутка гласит: «Если центробежный насос не может справиться с жидкостью из-за ее высокой вязкости, то больший центробежный насос сможет».  Хотя это и юмористично, но отражает правду: при соответствующем масштабировании и конструкции центробежные насосы действительно могут использоваться для высоковязких применений.

Например, большие центробежные насосы успешно используются для транспортировки сырой нефти с вязкостью до 5000 сП. В таких случаях центробежные насосы часто предпочитают объемным насосам, потому что они предлагают:

Более высокую надежность
Более низкие эксплуатационные расходы и затраты на техническое обслуживание
Более компактные конструкции для больших расходов

Хотя объемные насосы обычно обеспечивают более высокую эффективность при работе с вязкими жидкостями, их значительно больший размер и стоимость для применений с большим расходом делают их менее привлекательными в некоторых отраслях.

Однако важно отметить, что центробежные насосы обычно разрабатываются для максимального диапазона вязкости в зависимости от их предполагаемого применения. Для насосов, используемых в таких отраслях, как пищевая, фармацевтическая и химическая, этот диапазон обычно составляет от 150 сСт до 500 сСт. В этом диапазоне центробежные насосы, особенно с низким напором, могут работать более эффективно и конкурентоспособно.

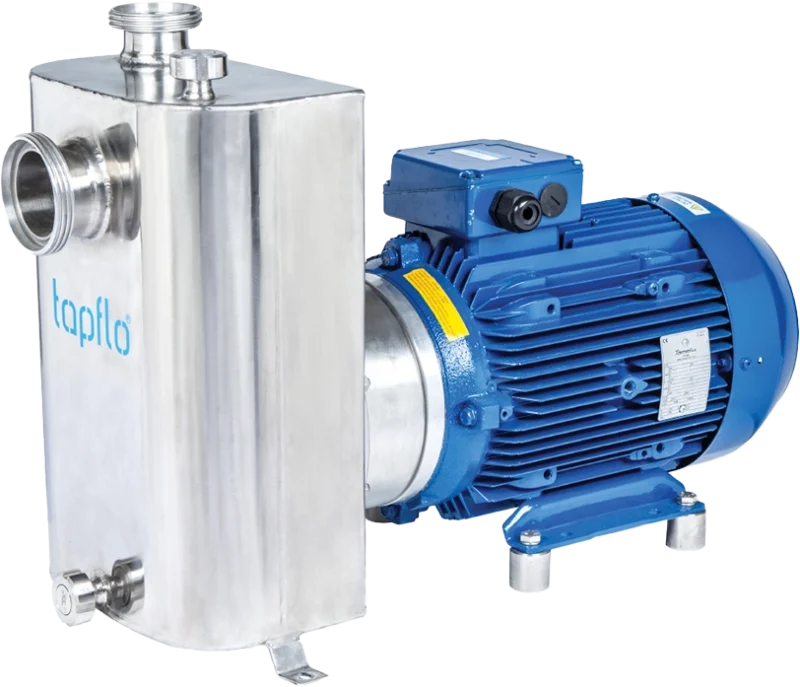

Являются ли центробежные насосы самовсасывающими?

Большинство стандартных центробежных насосов не являются самовсасывающими. Они требуют заполнения корпуса насоса и всасывающей линии жидкостью перед запуском. При работе всухую или с воздухом в системе они не смогут создать всасывание и могут быть повреждены.

Однако существуют специальные конструкции центробежных насосов, которые являются самовсасывающими. Эти насосы способны удалять воздух из всасывающей линии и создавать вакуум для подъема жидкости с уровня ниже насоса без внешней помощи для заливки. Несмотря на это удобство, самовсасывающие центробежные насосы, как правило, менее эффективны, чем стандартные конструкции, из-за их более сложной внутренней геометрии.

Кроме того, самовсасывающие модели обычно имеют более высокое требуемое значение кавитационного запаса (NPSHr), что ограничивает их способность справляться со значительным подъемом всасывания (отрицательным напором на всасывании). Из-за этих ограничений стандартные несамовсасывающие центробежные насосы часто предпочтительнее для применений, связанных с:

Высокими расходами
Непрерывной или энергоемкой работой
Системы с большим подъемом всасывания или длинными всасывающими трубопроводами

В таких случаях для заполнения всасывающего трубопровода и корпуса насоса перед запуском используется отдельная система заливки. Эти системы работают только во время заливки, а затем останавливаются и изолируются. Распространенные решения для заливки включают:

Вакуумный насос (или небольшой самовсасывающий объемный насос или вакуумный эжектор)
Интегрированные дополнительные трубопроводы, клапаны, блоки автоматизации и управления

Этот подход сочетает в себе эффективность и производительность стандартных центробежных насосов с возможностями самовсасывания.

Наиболее распространенные проблемы, возникающие из-за неправильного использования центробежных насосов, и как их избежать?

Неправильный выбор, установка или эксплуатация центробежных насосов могут привести к многочисленным проблемам с производительностью и надежностью. Ниже приведены некоторые из наиболее частых проблем, их причины и способы их избежать:

Распространенные проблемы:

1. Кавитация
   Вызвана работой насоса на конце его рабочей характеристики или за его пределами, или из-за недостаточного NPSHa.
   Результат: Эрозия внутренних компонентов, шум, вибрация и снижение эффективности.
2. Чрезмерные вибрации
   Из-за плохой или необслуживаемой соосности между насосом и приводными валами.
   Результат: Износ подшипников, повреждение вала и сокращение срока службы насоса.
3. Неправильный гидравлический выбор
   Вызван неточными или неполными данными о применении при подборе и выборе насоса.
   Результат: Насос не соответствует требованиям системы, что приводит к плохой производительности или нестабильности.
4. Неправильная конфигурация материалов
   Происходит, когда выбор материалов не соответствует свойствам перекачиваемой жидкости (например, pH, абразивность, температура).
   Результат: Коррозия или быстрый износ компонентов насоса.
5. Отказ механического уплотнения
   Часто вызван случайной работой всухую или запуском с закрытым всасывающим клапаном.
   Результат: Уплотнительные поверхности перегреваются и выходят из строя, что приводит к утечкам или полному отказу.
6. Повреждение двойного механического уплотнения
   Вызвано отсутствием охлаждения или буферной жидкости, или неправильным давлением буферной жидкости.
   Результат: Быстрый износ уплотнения и утечка технологической жидкости.
7. Неправильная эксплуатация после изменений в системе
   Когда вносятся изменения в систему (например, расход, напор, свойства жидкости) без консультации с производителем насоса.
   Результат: Работа вне расчетных параметров, риск повреждения и неэффективность.
8. Проблемы из-за неоригинальных запасных частей
   Использование неоригинальных деталей может поставить под угрозу качество материалов и допуски по размерам.
   Результат: Снижение производительности, увеличение износа или быстрый

Как избежать этих проблем:

Надлежащее обучение: Убедитесь, что операторы насосов и технические специалисты хорошо обучены как теории, так и практической эксплуатации.
Точный мониторинг системы: Используйте манометры, расходомеры, датчики давления и панели управления для мониторинга условий на всасывании и нагнетании в режиме реального времени.
Профилактическое обслуживание: Регулярно проверяйте соосность, состояние уплотнений и состояние подшипников. Контролируйте вибрации и шум.
Системы автоматического управления: Установите частотные преобразователи, регуляторы давления и сигнализацию о ненормальных условиях эксплуатации.
Консультируйтесь с производителем насоса: Всегда консультируйтесь с производителем насоса перед внесением изменений в систему или выбором запасных частей.
Используйте правильные процедуры запуска: Всегда проверяйте открытые клапаны, залитые всасывающие линии и адекватные системы поддержки уплотнений перед запуском.

Внедряя эти лучшие практики и инвестируя в надлежащее обучение и приборостроение системы, можно предотвратить многие из наиболее распространенных проблем с центробежными насосами, что приведет к увеличению срока службы, повышению надежности и снижению эксплуатационных расходов.
