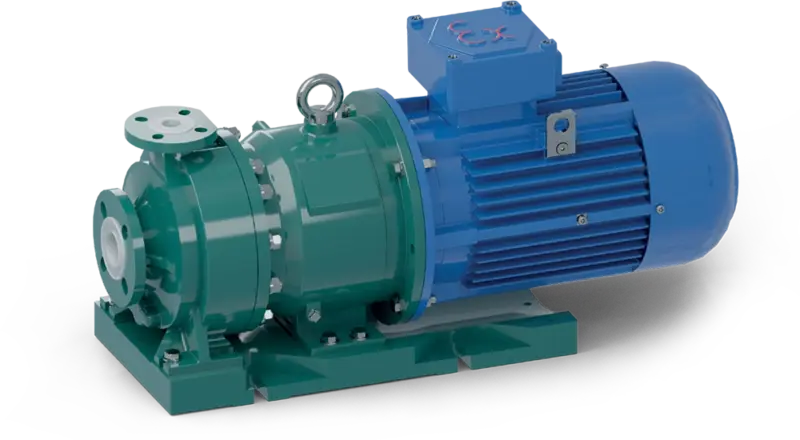

Centrifugalpump med lining i plast keminorm modell UTN

Magnetdrivna tätningslösa processpumpar med lining för läckagefri pumpning av korrosiva, giftiga och brandfarliga vätskor. CDR UTN centrifugalpumpar är universella överföringspumpar för korrosiva, aggressiva och farliga vätskor med låg viskositet, antingen rena eller lätt förorenade. Genom användning av en plastbeläggning kombineras den mekaniska styrkan hos gjutjärnskonstruktionen med plastens kemiska resistens. Pumpkroppen i segjärn ger hög motståndskraft mot rörspänningar, vibrationer, yttre stötar och vakuum. Pumpens driftsäkerhet säkerställs genom ett oljesmort lagerfäste, särskilt utformat för att prestera även under höga belastningar. Pumpar i UTN-serien kännetecknas av noll ångförluster.

CDR UTN centrifugalpumpar används inom kemi-, petrokemi- och läkemedelsindustrin, där högsta säkerhetsstandarder är avgörande.

Perfekt kemikalieresistens – pumpar starkt aggressiva, farliga och heta vätskor upp till 140 °C och 16 bar
Tätningslös konstruktion – fullständig hermeticitet
Kompakt design – möjliggör installation på begränsat utrymme
Utförande för ATEX-zoner

Max. kapacitet: 150 m³/h
Max. utloppstryck: 16 bar
Lyfthöjd: 65 meter
Max. temperatur: 160 °C
Pumpmaterial: PP, PVDF, PFA
Löphjulstyp: slutet
Certifieringar: ATEX

BROSCHYR

CDR UTN centrifugalpumpar används inom kemi-, petrokemi- och läkemedelsindustrin, där högsta säkerhetsstandarder är avgörande.

Tekniska data

Pumpkapacitet:	150 m³/h
Lyfthöjd:	65 m
Max. utloppstryck:	16 bar
Temperatur:	160 °C
Viskositet:	1 – 100 mPa·s
Max. partikelstorlek:	3 % av vikt, maximal föroreningstorlek 0,25 mm
Motoreffekt:	1.1 kW – 37 kW
Löphjulstyp:	kapslat med PFA-beläggning / med PVDF-beläggning / med PP-beläggning
Flänsförbindelser:	UNI 1092-2 / ISO 7005-2 PN 16 flänsar, typ B, enligt ASME/ANSI klass 150

Storlekar

Modell	Anslutningar	Motor
25-25-160	DN 25 / DN 25	0,75 – 37 kW
40-25-160	DN 40 / DN25	0,75 – 37 kW
50-32-160	DN 50 / DN 32	0,75 – 37 kW
65-40-160	DN 65 / DN 40	0,75 – 37 kW
80-50-160	DN 80 / DN 50	0,75 – 37 kW
80-50-125	DN 80 / DN 50	0,75 – 37 kW
50-32-200	DN 50 / DN 32	0,75 – 37 kW
65-40-200	DN 65 / DN 40	0,75 – 37 kW
80-50-200	DN 80 / DN 50	0,75 – 37 kW

Typiska applikationer

Industri	Exempel på användning
Färgningsindustrin	Transport av pigment som används vid tillverkning av lacker, plaster, syntetfibrer, tryckfärger, gummi och kosmetika. Lack är en kemisk substans bestående av ett lösningsmedel som bibehåller fluiditet samt en mjukgörande komponent som bevarar elasticiteten. Om en plastbeläggning behöver appliceras är UTN-BL det rätta valet, rekommenderad för sin höga hållbarhet även vid 24-timmarsdrift.
Gödselproduktion	Gödselindustrin kännetecknas av två huvudsakliga verksamhetsområden. Det första är syntetiska produkter såsom metan (produktion av ammoniak, urea och ammoniumnitrat), svavelsyra, fosfatberg och eventuellt kalium. Det andra området är ”specialiteter” – produkterna i denna kategori är mycket varierande, vilket kräver mer avancerad teknologi. UTN är processpumpar konstruerade för kontinuerlig H24-drift, särskilt i PFA-fodrad version som garanterar bred kompatibilitet med de vätskor som används vid gödselproduktion.
Petrokemisk industri	Den petrokemiska industrin producerar mellanprodukter från metan och kolväten erhållna från oljeraffinering. Typiska processer inkluderar syntes av salpetersyra, svavelsyra, metanol, urea, styren, framställning av aromämnesmolekyler (bensen, toluen, xylen), nitriler och halogenerade kolväten. Vid behov av annan kemisk kompatibilitet kan UTN även fodras med PFA, PVDF eller polypropen. Underhåll är enkelt tack vare den okomplicerade konstruktionen och det låga antalet komponenter. Fluorpolymerfodret gör pumpen särskilt motståndskraftig och lämpad för aggressiva medier. UTN-BL är en sluten version, lämplig för korrosiva medier som kräver höga säkerhetsstandarder och hög driftsäkerhet.
Kemisk industri	Utför grundläggande kemiska processer, inklusive överföring av korrosiva och farliga vätskor. För H24-processer bör en UTN-BL magnetdriven pump användas i polypropen, eller PFA eller PVDF om större kemisk kompatibilitet krävs.
Farmaceutisk industri	Aktiva substanser är grunden i farmaceutiska formuleringar. Därför måste dessa uppfylla höga kvalitets- och säkerhetskrav. De viktigaste produkterna inom läkemedelssektorn är organiska blandningar med specifik kemisk sammansättning. Den vanligaste tekniken är organisk syntes. Processerna är oftast diskontinuerliga (dosering). UTN är vår PFA-fodrade processpump, idealisk för kontinuerliga applikationer. UTN uppfyller kraven i standarderna ISO 2858 och ISO 5199.

Produktfunktioner

UTN-serien är universella pumpar konstruerade för överföring av korrosiva, aggressiva och farliga vätskor (med låg viskositet, rena eller lätt förorenade) inom kemi-, petrokemi- och läkemedelsindustrin, där de högsta säkerhetsstandarderna är avgörande. Tack vare den så kallade ”lined”-teknologin kombineras den mekaniska hållfastheten hos gjutjärnskonstruktionen med plastens kemiska resistens. Serien kännetecknas av noll ångförlust.

Den synkrona drivkonfigurationen bygger på en yttre magnetkoppling i kombination med en inre magnet. Dessa två magneter är sammankopplade via ett flöde av attraherande magnetpoler som passerar genom isoleringshöljet. Tack vare det segjärnsförstärkta pumphuset är UTN-serien motståndskraftig mot rörspänningar, vibrationer och yttre stötar, samtidigt som konstruktionen tål undertryck. UTN-serien har centralutlopp, slutet pumphjul och ett isoleringshölje. Pumpen finns även med RunSafeSiC-axel för ökad driftsäkerhet. Tillförlitligheten säkerställs av ett oljesmort lagerstativ, särskilt utvecklat för att klara höga belastningar.

Pumpar i denna serie finns i två utföranden:

UTN-L – pumpar med back pull-out-axel, utrustade med ett massivt pumphus och flexibel koppling.
UTN-BL – monoblockpumpar utrustade med standardmotorer.

Tillgängliga pumpfoder i serien är: PP (polypropen), PVDF (polyvinylidenfluorid) eller PFA (perfluoroalkoxipolymer). UTN-serien har samma hydrauliska design som UCL-serien (pumpar med mekanisk tätning), utvecklade med särskilt fokus på kemiska industrins behov.

Tekniska fördelar:

Kompakt monoblockpump – konstruktionen möjliggör installation på begränsat utrymme och uppfyller ISO 2858.
Tätningslös design – fullständig hermeticitet, avgörande för farliga, aggressiva eller värdefulla medier.
Högpresterande NdFeB-magnetkoppling – interna och externa magneter är utrustade med permanenta magneter av NdFeB (neodym-järn-bor) eller SmCo (samarium-kobolt). Den patenterade burmonteringen garanterar stabilitet under drift.
Högt tillåtet tryck upp till 16 bar och temperatur upp till 140 °C – uppnås genom innovativ svetsningsteknik. Väggtjocklek för PFA-versionen är minst 4–5 mm.
Optimal kemikalieresistens – tillverkade med ”lined”-teknologi, en obrytbar förbindelse mellan metall och plast, med PP, PVDF eller PFA.
Explosionssäker konstruktion – i enlighet med ATEX-direktivet, kategori II 2G.

Driftprincip

De två huvuddelarna i en centrifugalpump är impellern med blad (impeller) och pumpens hus (kåpa). I den vanligaste typen – centrifugalpump med spiralhus (volutekåpa) – kommer vätskan in i pumpen nära centrum av den högvarvande roterande impellern. Vätskan på sugssidan rör sig längs impellerns axel och på grund av den centrifugalkraft som genereras av bladen slungas den radiellt ut i kammaren i pumpkåpan. Kåpan expanderar gradvis i en spiralform mot utloppet, vilket minskar vätskans hastighet och därmed ökar trycket (diffusoreffekt). Samtidigt, när vätskan slungas radiellt av impellern på grund av centrifugalkraften, sjunker trycket i mitten av impellern, vilket förstärker effekten av att dra in vätska i pumpen och möjliggör en kontinuerlig vätsketransport.

Den synkrona drivkonfigurationen baseras på en yttre magnetring som är utformad för magnetkoppling med en inre magnetring. Dessa två magnetringar är låsta tillsammans av flödet från de attraherande magnetpolerna som passerar genom det isolerande skalet.

Konstruktion

CDR UTN magnetic drive plastic lined centrifugal pump design.

1. Pumphus
Tillverkat av segjärn, skyddar pumphuset de fluorplastbelagda ytorna mot installationsspänningar, vibrationer och yttre skador under transport. Denna konstruktion ger även pumpen motståndskraft mot vakuum. Den centrala placeringen av utloppet möjliggör effektiv avluftning av pumpen. Pumphus med dräneringsmöjlighet finns som tillval.

2. Isolerhölje
Tillverkat av PFA med dubbel isolering. PFA är placerat på mediumsidan, medan kolfiberförstärkning sitter på den torra sidan. För PP och PVDF är väggtjockleken över 4 mm.
Ingen virvelströmsförlust tack vare den helt icke-metalliska konstruktionen.

3. Statiska och roterande hylsor
Stora, hårdmetallbelagda (grafit eller keramik) roterande ringar och statiska axiala ringar ger hög hållfasthet även under krävande driftsförhållanden.

Diamantmonokristallbelagda bussningar
Låg friktionskoefficient och minimal värmeutveckling även vid otillräcklig smörjning eller kortvarig torrkörning. Universell kemikalieresistens. Förlängd livslängd och betydande energibesparingar.

4. Axel
Axiala och radiella krafter fördelas jämnt tack vare den mycket tillförlitliga konstruktionen av de roterande delarna. Den statiska axeln (SiC, keramik eller RunSafeSiC) är lagrad i isolerhöljet och i täcklocket på sugsidan.
Den lilla diametern och avsaknaden av böjbelastningar gör axeln till ett stabilt stöd för rotorenheten. Konstruktionen begränsar dessutom glidlagerens perifera hastighet, vilket minskar uppvärmning och slitage.

5. Strypkåpa
Strypkåpan är konstruerad för att säkerställa lång livslängd även vid höga belastningar. Den består av PFA-plast som är placerad utanför metallkärnan.

6. Pumphjul
Det slutna pumphjulet, byggt runt en stark metallkärna och omgivet av minst 4 mm fluorplast, garanterar maximal verkningsgrad och driftsäkerhet.
Standardiserade bakskovlar reducerar axialkraft och tryck i tätkammaren, vilket ger exceptionell livslängd för lager och tätningar.
Den integrerade konstruktionen av pumphjul och inre magnet eliminerar risken för felinriktning och bidrar samtidigt till reducerade tillverkningskostnader.

Pumpkurvor

CDR-filmer

Pumpkapacitet:	150 m³/h
Lyfthöjd:	65 m
Max. utloppstryck:	16 bar
Temperatur:	160 °C
Viskositet:	1 – 100 mPa·s
Max. partikelstorlek:	3 % av vikt, maximal föroreningstorlek 0,25 mm
Motoreffekt:	1.1 kW – 37 kW
Löphjulstyp:	kapslat med PFA-beläggning / med PVDF-beläggning / med PP-beläggning
Flänsförbindelser:	UNI 1092-2 / ISO 7005-2 PN 16 flänsar, typ B, enligt ASME/ANSI klass 150

Industri	Exempel på användning
Färgningsindustrin	Transport av pigment som används vid tillverkning av lacker, plaster, syntetfibrer, tryckfärger, gummi och kosmetika. Lack är en kemisk substans bestående av ett lösningsmedel som bibehåller fluiditet samt en mjukgörande komponent som bevarar elasticiteten. Om en plastbeläggning behöver appliceras är UTN-BL det rätta valet, rekommenderad för sin höga hållbarhet även vid 24-timmarsdrift.
Gödselproduktion	Gödselindustrin kännetecknas av två huvudsakliga verksamhetsområden. Det första är syntetiska produkter såsom metan (produktion av ammoniak, urea och ammoniumnitrat), svavelsyra, fosfatberg och eventuellt kalium. Det andra området är ”specialiteter” – produkterna i denna kategori är mycket varierande, vilket kräver mer avancerad teknologi. UTN är processpumpar konstruerade för kontinuerlig H24-drift, särskilt i PFA-fodrad version som garanterar bred kompatibilitet med de vätskor som används vid gödselproduktion.
Petrokemisk industri	Den petrokemiska industrin producerar mellanprodukter från metan och kolväten erhållna från oljeraffinering. Typiska processer inkluderar syntes av salpetersyra, svavelsyra, metanol, urea, styren, framställning av aromämnesmolekyler (bensen, toluen, xylen), nitriler och halogenerade kolväten. Vid behov av annan kemisk kompatibilitet kan UTN även fodras med PFA, PVDF eller polypropen. Underhåll är enkelt tack vare den okomplicerade konstruktionen och det låga antalet komponenter. Fluorpolymerfodret gör pumpen särskilt motståndskraftig och lämpad för aggressiva medier. UTN-BL är en sluten version, lämplig för korrosiva medier som kräver höga säkerhetsstandarder och hög driftsäkerhet.
Kemisk industri	Utför grundläggande kemiska processer, inklusive överföring av korrosiva och farliga vätskor. För H24-processer bör en UTN-BL magnetdriven pump användas i polypropen, eller PFA eller PVDF om större kemisk kompatibilitet krävs.
Farmaceutisk industri	Aktiva substanser är grunden i farmaceutiska formuleringar. Därför måste dessa uppfylla höga kvalitets- och säkerhetskrav. De viktigaste produkterna inom läkemedelssektorn är organiska blandningar med specifik kemisk sammansättning. Den vanligaste tekniken är organisk syntes. Processerna är oftast diskontinuerliga (dosering). UTN är vår PFA-fodrade processpump, idealisk för kontinuerliga applikationer. UTN uppfyller kraven i standarderna ISO 2858 och ISO 5199.

Pumpar i denna serie finns i två utföranden:

UTN-L – pumpar med back pull-out-axel, utrustade med ett massivt pumphus och flexibel koppling.
UTN-BL – monoblockpumpar utrustade med standardmotorer.

Tekniska fördelar:

Kompakt monoblockpump – konstruktionen möjliggör installation på begränsat utrymme och uppfyller ISO 2858.
Tätningslös design – fullständig hermeticitet, avgörande för farliga, aggressiva eller värdefulla medier.
Högpresterande NdFeB-magnetkoppling – interna och externa magneter är utrustade med permanenta magneter av NdFeB (neodym-järn-bor) eller SmCo (samarium-kobolt). Den patenterade burmonteringen garanterar stabilitet under drift.
Högt tillåtet tryck upp till 16 bar och temperatur upp till 140 °C – uppnås genom innovativ svetsningsteknik. Väggtjocklek för PFA-versionen är minst 4–5 mm.
Optimal kemikalieresistens – tillverkade med ”lined”-teknologi, en obrytbar förbindelse mellan metall och plast, med PP, PVDF eller PFA.
Explosionssäker konstruktion – i enlighet med ATEX-direktivet, kategori II 2G.

3. Statiska och roterande hylsor
Stora, hårdmetallbelagda (grafit eller keramik) roterande ringar och statiska axiala ringar ger hög hållfasthet även under krävande driftsförhållanden.

5. Strypkåpa
Strypkåpan är konstruerad för att säkerställa lång livslängd även vid höga belastningar. Den består av PFA-plast som är placerad utanför metallkärnan.

Pumpkurvor

CDR-filmer
