Hat içi aktif kendinden ayarlı diyaframlı pulsasyon sönümleyicilerin uygulamalarının incelenmesi
Titreşim sönümleyiciler, akışkan sistemlerinde basınç dalgalanmalarını azaltmaya ve düzgün akışı sağlamaya yardımcı olan önemli bir bileşendir. Bu cihazlar, boru hatları, pompalar ve diğer sistem bileşenlerinin hasar görmesini önlemede hayati bir rol oynar. Çeşitli pulsasyon sönümleyici türleri arasında, hat içi aktif kendinden ayarlı diyafram sönümleyiciler farklı bir işleve sahiptir ve benzersiz avantajlar sunar. Bu makale, bu özel türü ve çalışma prensiplerini, faydalarını ve endüstriyel ortamlardaki uygulamalarını incelemektedir.
Titreşimin Kaynağını Anlamak
Titreşim sönümleyiciler, akışkan sistemlerindeki basınç dalgalanmalarını ve titreşimleri emer; bu dalgalanmalar genellikle pozitif deplasmanlı pompalardan, özellikle de pistonlu ve diyaframlı pompalar gibi pistonlu pompalardan ve hortumlu pompalar gibi bazı döner pompalardan kaynaklanır. Bu pompalar diğer tiplere göre avantajlar sunsa da, nispeten düşük hızlarda çalışır ve döngüler arasında belirgin aralar bulunur; bu da titreşime yol açar.
Ölçüm Cihazları Üzerindeki Etkisi
Yüksek titreşim, basınç ve akışın ölçülmesini zorlaştırır ve ayrıca ölçüm cihazlarının ömrünü de etkileyebilir. Titreşimli akış, akışkan hızındaki sürekli değişikliklerle karakterize edilir ve doğru ölçümler için yüksek örnekleme frekansı gerektirir. Bu tür koşullarda, genellikle gelişmiş ve pahalı kütle akış ölçerler veya ultrasonik akış ölçerler kullanılması gerekir.
Titreşim Sönümleyiciler Su Darbesini Nasıl Önler?
Su darbesi, hareket halindeki bir akışkanın aniden durmaya veya yön değiştirmeye zorlanması sonucu ortaya çıkan ve hızlı bir basınç artışına neden olan bir hidrolik şok olgusudur. Bu durum, boru, vana ve pompa arızalarına yol açabilir. Titreşim sönümleyiciler, basınç dalgalanmalarını emip yeniden dağıtarak su darbesini önlemede ve etkisini azaltmada hayati bir rol oynar. Titreşim sönümleyiciler, basınç şoklarına neden olan titreşimleri azaltarak akışı düzgünleştirir.
Hat İçi Aktif Kendinden Düzenlemeli Diyaframlı Pulsasyon Sönümleyiciler: Çalışma Prensibi
Hat içi aktif kendinden ayarlı diyaframlı pulsasyon sönümleyiciler, akış ve basınç dalgalanmalarına aktif olarak yanıt verecek şekilde tasarlanmıştır. Ana özelliklerinden biri, sıvıyı genellikle hava veya azotla doldurulmuş bir gaz haznesinden ayıran esnek bir diyaframdır.
Gaz haznesine, pompa tarafından üretilen en yüksek basınç tepe değerine eşit veya biraz daha yüksek bir basınçta sürekli bir gaz akışı sağlanır. Örneğin, basınçlı hava ile çalışan bir diyafram pompası durumunda, bu basınç pompanın besleme basıncıyla eşleşmelidir.

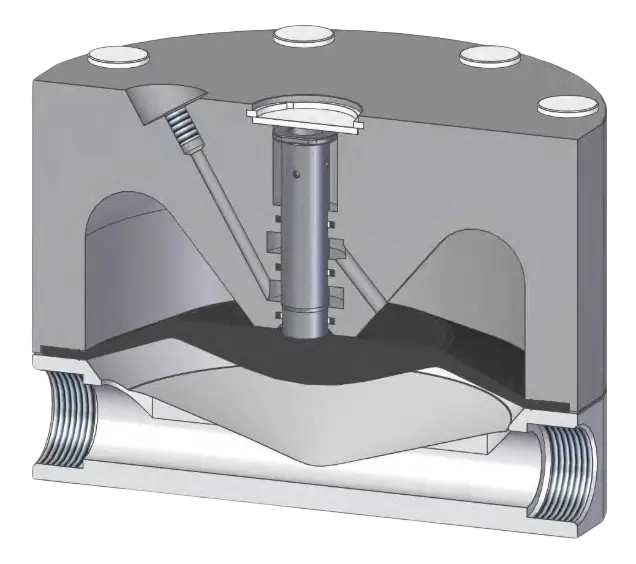

Bu tip sönümleyici, diyaframa bağlı bir şaftla entegre edilmiş bir hava dağıtım sistemi ile donatılmıştır. Bu sistem, diyaframı destekleyen ve her iki tarafta basınç dengesini sağlayan gaz beslemesini otomatik olarak açar ve kapatır.
Damperin içinde, düzenleme aşamasında iki ana senaryo ortaya çıkar:
- Hidrolik tarafta basınç düştüğünde, destekleyici gaz basıncı diyaframı hidrolik hazneye doğru iter ve aynı anda gaz çıkışını atmosfere açar.
- Gaz serbest bırakıldıkça, basınç diyaframın ters yönde hareket etmesine neden olacak bir seviyeye düşer. En uç yer değiştirme noktasında, gaz beslemesi tekrar açılır ve gazın içeri girerek diyaframı desteklemesine izin verir.
Bu tür birkaç döngüden sonra diyafram, destek gazı basıncının hidrolik taraftaki basınç tepe değerlerine eşit olduğu dengeli bir duruma ulaşır. Düzenleme aşamasında destek gazı sönümleyici tarafından tüketilir.
Bu kendinden ayarlı mekanizma, sönümleyicinin, sistem içindeki dirence bağlı olarak basınç üreten pozitif deplasmanlı pompaların sürekli değişen tahliye koşullarına uyum sağlamasına olanak tanır. Bu durum, tahliye boru hatlarındaki vanaların açılıp kapanması (örneğin, dozajlama işlemleri sırasında) veya prosesin pompanın çıkışında sürekli ayarlamalar gerektirmesi durumunda özellikle önemlidir.
Hat İçi Aktif Kendinden Ayarlı Diyaframlı Titreşim Sönümleyiciler
6 bar(g) tahliye basıncında çalışan tipik bir diyafram pompasının basınç tepe değerleri:

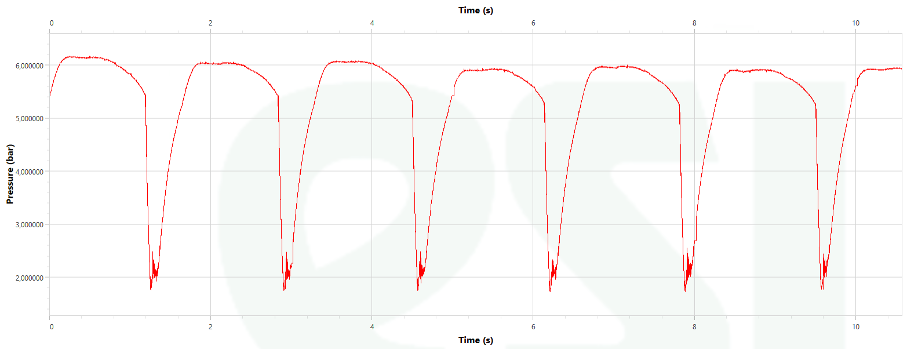

1) Sönümleyici olmadan; basınç tepe değerleri: 4 bar

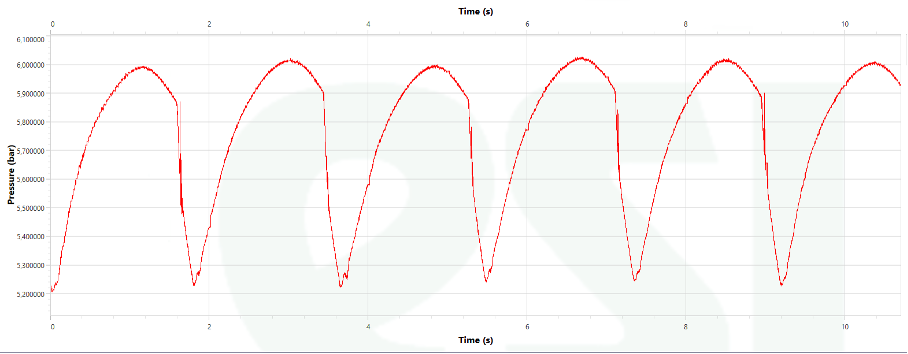

2) Titreşim sönümleyicili; basınç tepe değerleri: 0,8 bar
Avantajlar
Titreşim kontrolü – Sıralı aktif diyaframlı sönümleyiciler, basınç dengelemesi sağlar. Düşük bakım gereksinimi – Bu tasarım, harici kontrol mekanizmalarına olan ihtiyacı ortadan kaldırarak sistemi daha basit ve bakım gerektirmeyen hale getirir. Maliyet etkinliği – Daha basit yapı, daha düşük ilk yatırım ve işletme maliyetleri sağlar. Kompakt ve yerden tasarruf sağlayan – Bu tasarım, yer kısıtlamalarının olduğu kurulumlar için idealdir. Sürekli ve aktif çalışma – Ayar gerektirmeden otomatik olarak çalışır. Çeşitli uygulamalara uyum sağlar ve havayla çalışan diyafram pompaları ve hortum pompalarıyla iyi bir şekilde çalışır. Korozyon ve kimyasal direnci – Kullanılan malzemeye bağlı olarak, bu sönümleyiciler agresif kimyasallara ve sıvılara karşı yüksek direnç gösterebilir. Daha düşük gürültü ve titreşim – Aktif sönümleme, gürültü seviyelerini azaltarak daha sessiz bir çalışma ortamı yaratır. Ekipman ömrünün uzaması – Basınç dalgalanmalarının azaltılması, sistem bileşenlerinin dayanıklılığını artırır.
Uygulamalar
Gıda işleme Petrol ve gaz işleme tesisleri Kimya ve ilaç endüstrileri Akışkan ölçüm sistemleri
Pulsasyon Sönümleyicilerinin Uygulanmasına İlişkin En İyi Uygulamalar
Doğru boyutlandırma: Sistemin pulsasyon seviyelerine uygun hacme sahip bir sönümleyici seçin. Doğru yerleştirme: Maksimum etkinlik için sönümleyiciyi titreşim kaynağının yakınına monte edin. Malzeme uyumluluğu: Agresif akışkanlar için paslanmaz çelik (AISI 316L) ve polietilen (PE) veya politetrafloroetilen (PTFE) gibi plastikler gibi korozyona dayanıklı malzemelerden yapılmış sönümleyiciler kullanın. Malzeme özellikleri: Aşındırıcı sıvılar için, yüksek yoğunluklu polietilen (HDPE) ve ultra yüksek moleküler ağırlıklı polietilen (UHMW PE) gibi aşınmaya dayanıklı malzemelerden yapılmış sönümleyiciler seçin. Diyafram tasarımı: Sıvıyla temas eden kısımda ek montaj delikleri bulunmayan, pürüzsüz ve düzgün bir yüzeye sahip kompozit diyafram yapısını tercih edin. Bu, sızıntı riskini ve diyafram aşınmasını azaltırken temizlenebilirliği artırır. Temiz tasarım: Gıda ve ilaç uygulamalarında, yerinde temizleme (CIP) süreçlerine uygun tasarımları tercih edin. Bu tasarımlar, temizliği zorlaştırabilecek ve bakteri üremesini teşvik edebilecek ölü alanları ortadan kaldırır.
Sıralı Aktif ve Pasif Pulsasyon Sönümleyicilerin Karşılaştırılması
Hem aktif diyafram sönümleyiciler hem de pasif sönümleyiciler pulsasyonları azaltma amacına hizmet etse de, işlevsel farklılıkları farklı uygulamalar için uygunluklarını belirler. Pasif pulsasyon sönümleyiciler, orta düzeyde ve sabit pulsasyonların olduğu sabit çalışma koşulları için genellikle en ucuz çözümdür. Öte yandan, aktif pulsasyon sönümleyiciler dinamik olarak değişen koşullar ve yüksek hassasiyetli ölçümün önemli olduğu durumlar için idealdir. Aktif sönümleyici, tahliye basıncına otomatik olarak uyum sağlarken, pasif sönümleyicinin sönümleyici girişinde doğru hava basıncı ayarını sağlamak için tahliye basıncı sensörü ve geri besleme döngüsü gibi ek ekipmanlara ihtiyacı vardır. Pasif çözümün lehine, sabit bir hava kaynağı gerektirmediği belirtilebilir. Aksine, aktif sönümleyiciler, tahliye koşullarına uyumlu bir şekilde kendilerini düzenlemek için çok küçük ancak sabit bir hava kaynağına ihtiyaç duyar.
Titreşim sönümleyiciler, basınç dalgalanmalarını azaltarak akışkan sistem performansının optimize edilmesinde önemli bir rol oynar. Uygun titreşim sönümleyicinin seçimi, sistem basıncı, akışkan özellikleri, gerekli titreşim azaltma düzeyi ve bütçe kısıtlamaları gibi faktörlere bağlıdır.
Hat içi aktif kendinden ayarlı diyaframlı pulsasyon sönümleyiciler, uygun maliyetli ve az bakım gerektiren bir çözüm sunar. Bunlar, tahliye koşullarının zaman içinde değiştiği yüksek hassasiyetli, dinamik sistemler için iyi bir seçenektir. Bu teknolojileri anlamak, endüstrilerin kendi özel ihtiyaçlarına en uygun çözümü seçmelerini sağlayarak daha sorunsuz bir çalışma ve daha uzun ekipman ömrü garanti eder.
