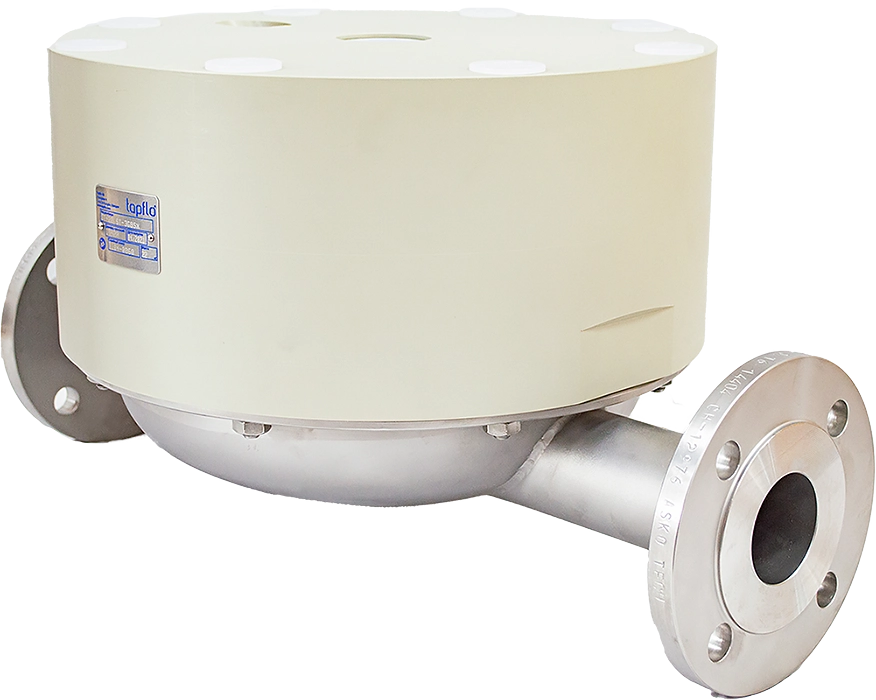

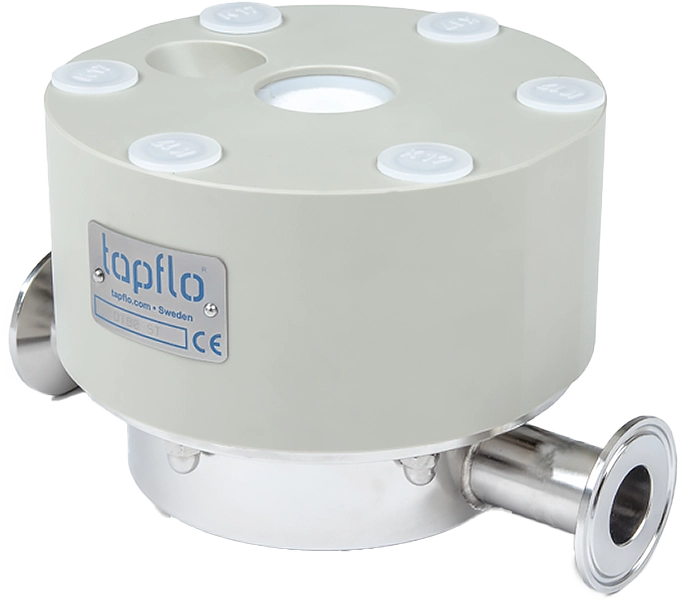

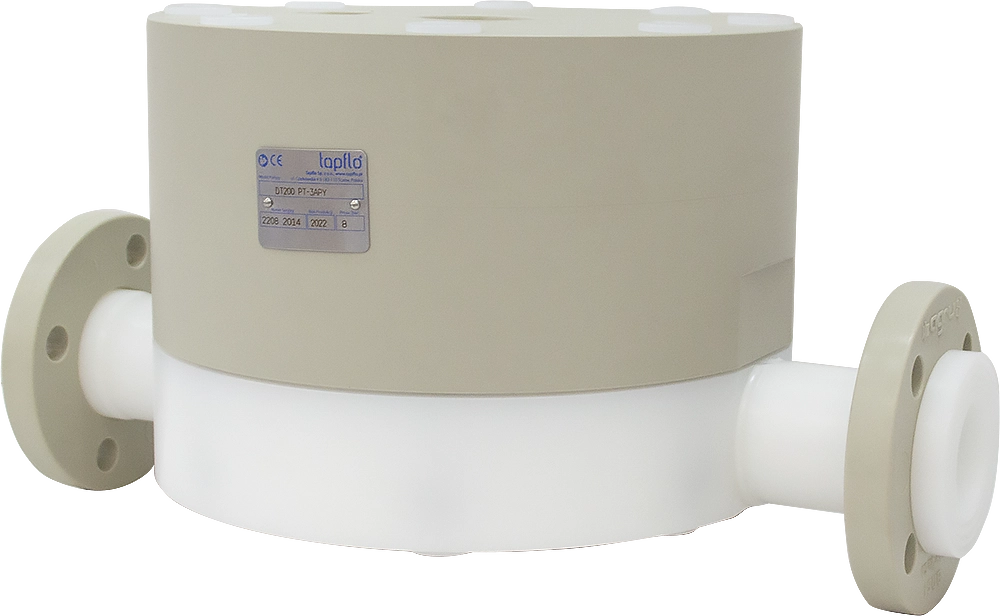

Tapflo’nun aktif titreşim sönümleyicisi DT, pompa çıkışındaki basınç dalgalanmalarını ortadan kaldırmanın en etkili yoludur. Basınçlı hava ve diyafram ile aktif olarak çalışır, titreşimi en aza indirmek için mevcut basınca otomatik olarak uyum sağlar.

Tapflo DT aktif titreşim sönümleyiciler, tüm Tapflo diyaframlı pompaların boyutları ve malzeme versiyonları için mevcuttur. Belirli bir kurulumun gereksinimlerine en iyi şekilde uyum sağlamak için çeşitli konfigürasyonlarda sunuyoruz – pompa üzerine monte edilmiş, pompa ile entegre edilmiş, taban plakası üzerinde ve GuardianTM alarm cihazı ile birlikte titreşim sönümleyiciler mevcuttur.

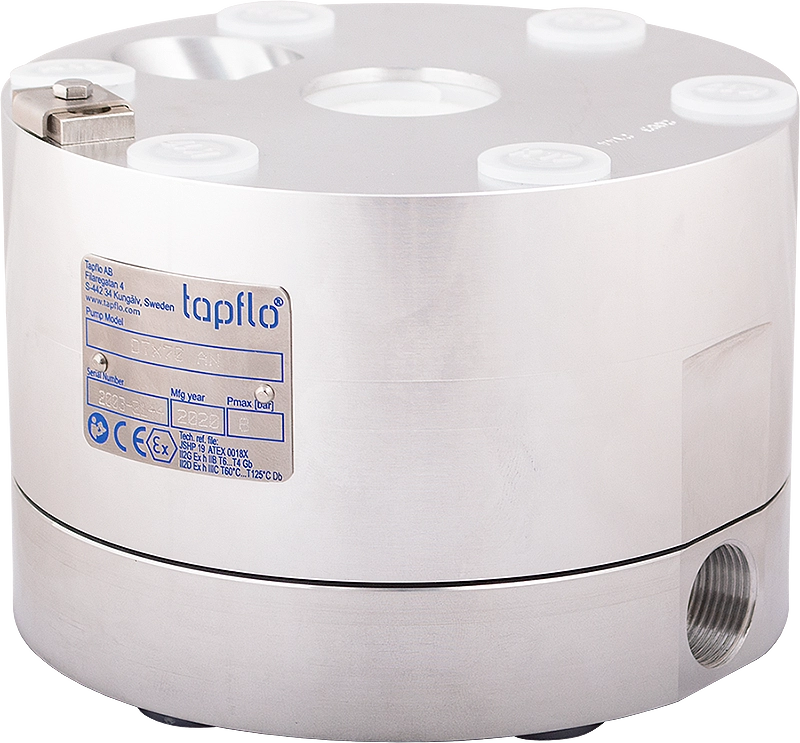

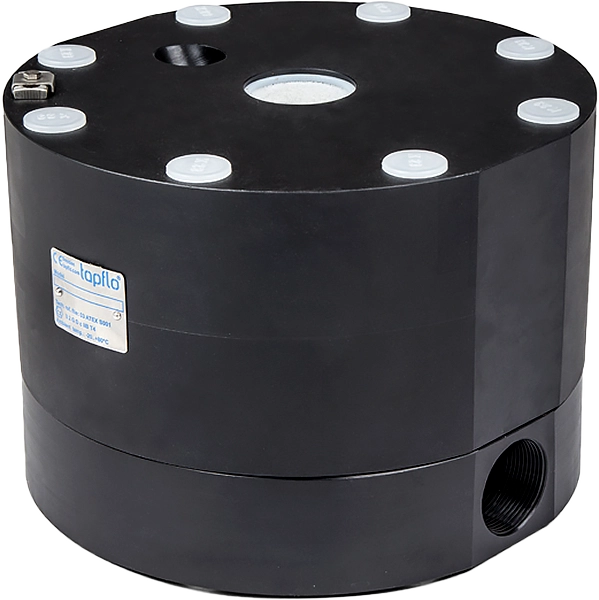

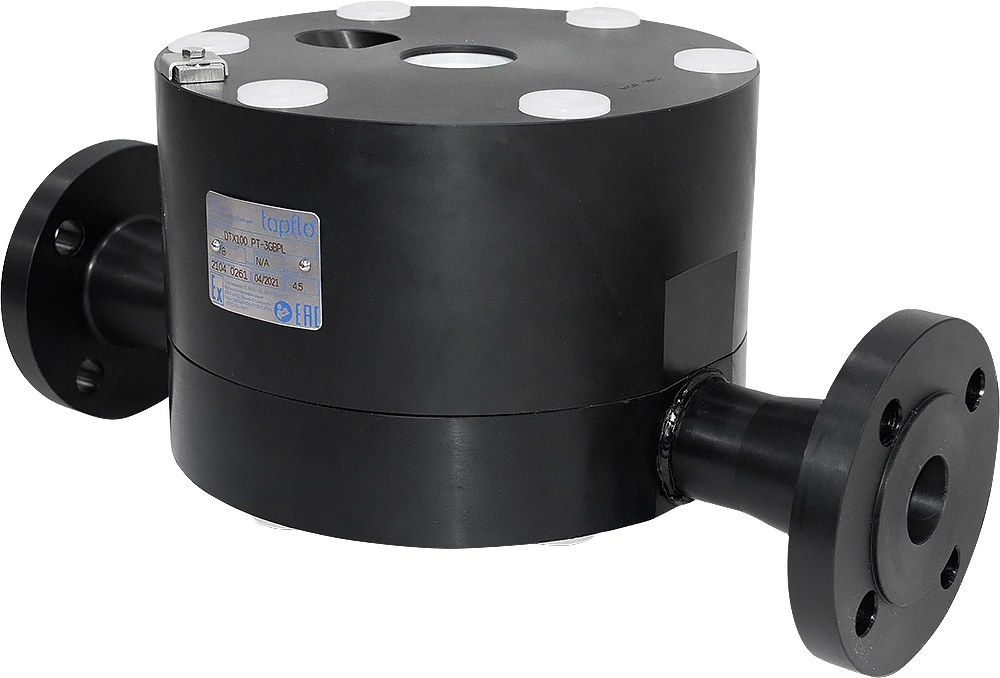

Tapflo titreşim sönümleyiciler, ATEX patlama tehlikesi bölgeleri için tasarlanmış bir versiyonda da mevcuttur.

Tapflo’nun aktif titreşim sönümleyicisi DT, pompa çıkışındaki basınç dalgalanmalarını ortadan kaldırmanın en etkili yoludur. Basınçlı hava ve diyafram ile aktif olarak çalışır, titreşimi en aza indirmek için mevcut basınca otomatik olarak uyum sağlar.

Tapflo DT aktif titreşim sönümleyiciler, tüm Tapflo diyaframlı pompaların boyutları ve malzeme versiyonları için mevcuttur. Belirli bir kurulumun gereksinimlerine en iyi şekilde uyum sağlamak için çeşitli konfigürasyonlarda sunuyoruz – pompa üzerine monte edilmiş, pompa ile entegre edilmiş, taban plakası üzerinde ve GuardianTM alarm cihazı ile birlikte titreşim sönümleyiciler mevcuttur.

Tapflo titreşim sönümleyiciler, ATEX patlama tehlikesi bölgeleri için tasarlanmış bir versiyonda da mevcuttur.

Teknik veri
PE/PTFE Sürümü
Alüminyum Sürümü
Titreşim Sönümleyici Model BSP Bağlantıları Titreşim Sönümleyici Model BSP Bağlantıları
DT9/20 3/8″ DT25 1/2″
DT50 1/2″ DT70 3/4″
DT100 1″ DT120 1″
DT200 1 1/2″ DT220 1 1/2″
DT400 2″ DT420 2″
DT800 DT820 3″
Çalışma prensibi

Pompanın çalışmasının titreşimli doğası nedeniyle boru sistemindeki basınç düştüğünde, titreşim sönümleyici, pompa vuruşları arasındaki çıkıştaki basınç zirvesini ortadan kaldırarak pompalanan akışkanın sabit bir akışını sağlar. Sönümleyici tarafından üretilen bu eylem, basınç dalgalanmalarını ve titreşimleri azaltır. Aşağıdaki grafik bu sönümlemenin etkisini göstermektedir:Tapflo DT titreşim sönümleyicilerinde sönümleme etkisi

Titreşim sönümleyici ile ve titreşim sönümleyici olmadan boşaltma hattındaki basınç dalgalanmaları

Tapflo DT titreşim sönümleyicinin çalışma prensibi
Montaj türleri
Tapflo DT Pulsation Dampener with base Tapflo DT Pulsation Dampener with pump Tapflo DT Pulsation Dampener with Guardian alarm system Tapflo Diaphragm Pump with built-in Tapflo DTK Pulsation Dampener

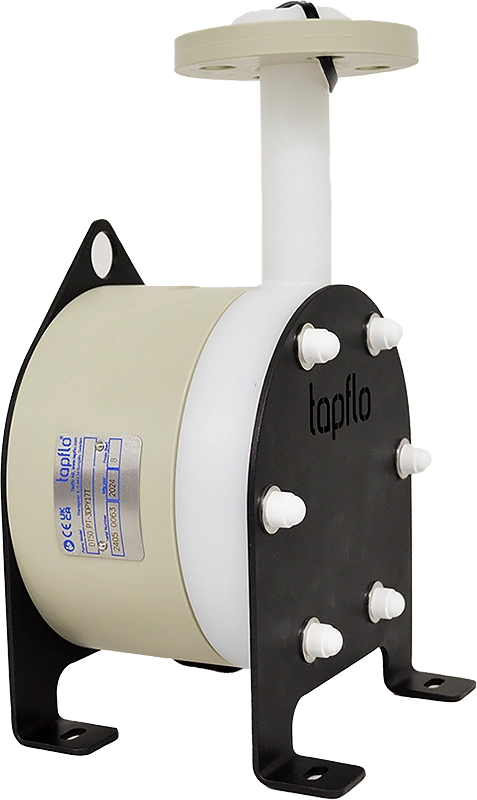

Ayaklı pulsasyon sönümleyici Pompa ile entegre edilmiş pulsasyon sönümleyici Guardian cihazlı pulsasyon sönümleyici DTK – pompaya entegre edilmiş pulsasyon sönümleyici
Dahili sönümleyicili pompalar

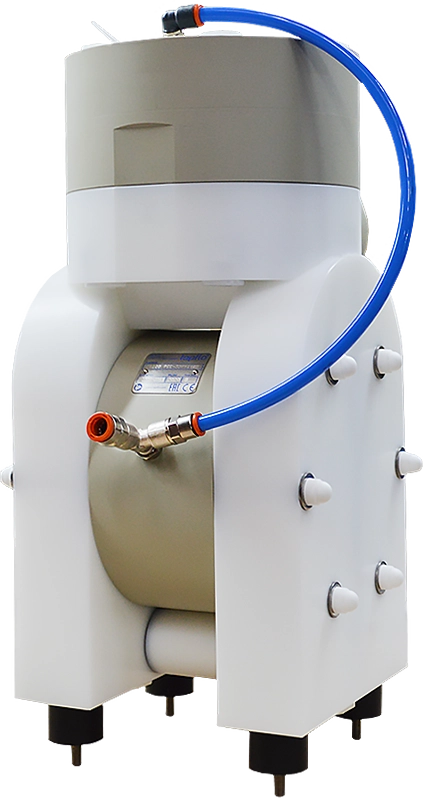

Dahili Pulsasyon Sönümleyicili Tapflo Diyaframlı PompaPompa çıkışındaki basınç dalgalanmalarını gidermenin etkili bir yolunu arıyorsanız ve kurulumunuzda sınırlı alanınız varsa, dahili sönümleyici ideal çözümdür. TK/TEK serisi diyaframlı pompalar, standart bir Tapflo DT sönümleyici kullanmanın tüm avantajlarını kompakt bir çözümde sunar.

Sönümleyici gövdesi aynı zamanda manifolddur, bu nedenle sönümleyicinin pompaya ek bağlantısına gerek yoktur. Bu çözüm, medya akışını etkilemez ve sönümleyici hat içi monte edildiği için sönümleme etkisini önemli ölçüde iyileştirir. DTK versiyonu, standart çıkış manifoldunu değiştirerek, basınçlı hava kaynağına kurulum ve bağlantıdan sonra AODD ve EODD pompalarını titreşimsiz pompalara dönüştürmek için tasarlanmıştır. Dahili titreşim sönümleyicili diyaframlı pompa, standart pompalarımızın avantajlarını aktif bir titreşim sönümleyici ile kompakt bir şekilde birleştirir:

  • Kompaktlık – Tapflo AODD diyaframlı pompa ve DT titreşim sönümleyiciden oluşan kullanıma hazır entegre set. Borulama veya ek bağlantı gerekmez.
  • Hat içi tasarım – pompa çıkışı aynı zamanda sönümleyici çıkışıdır.
  • Daha iyi sönümleme – DT titreşim sönümleyici, mümkün olan en iyi sönümleme etkisi için tamamen hat içindedir.
  • Eşleştirme – her pompa boyutu için aynı boyutta özel bir titreşim sönümleyici bulunur.
  • Değiştirilebilirlik – dahili sönümleyici mevcut pompalarda kullanılabilir, sadece pompa çıkışını DTK titreşim sönümleyici ile değiştirin.

Dahili Titreşim Sönümleyicili Diyaframlı Pompa Tipleri:

TK Serisi – Hava Tahrikli Diyaframlı Pompalar İçin (PE/PTFE ve Alüminyum)

  • Tapflo plastik diyaframlı pompalar için şu boyutlarda mevcuttur: TRK20, TK50, TK100, TK200 ve ATEX versiyonları.
  • Tapflo alüminyum diyaframlı pompalar için şu boyutlarda mevcuttur: TXK25 A/X, TXK70 A/X, TXK120 A/X, TXK220 A/X, TXK420 A/X.

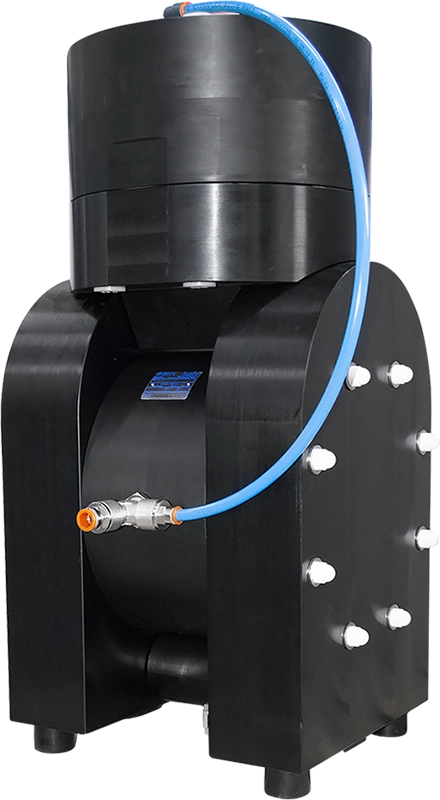

  • Sönümleyici gövdesi alüminyum bloktan yapıldığı için, alüminyum AODD pompaları için TK serisi standart olarak ATEX bölgesi onaylıdır.

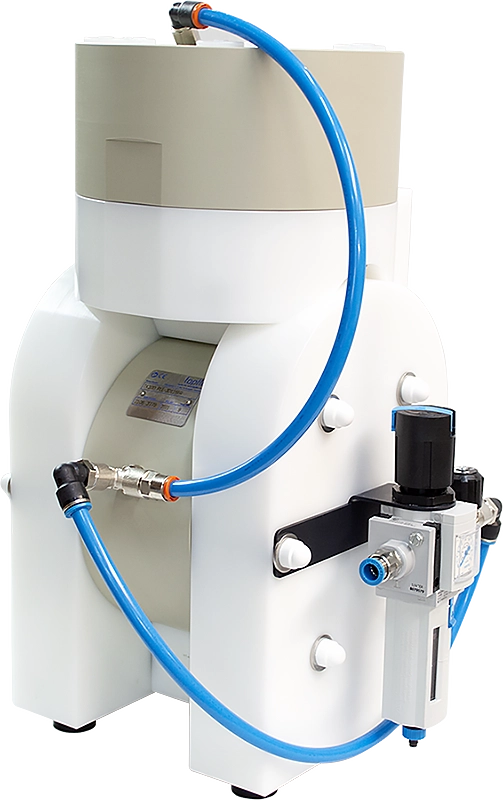

Dahili Titreşim Sönümleyicili ve Filtre Regülatörlü Tapflo Diyaframlı Pompa
TEK Serisi – EODD Pompaları İçin (PE/PTFE ve Alüminyum)

  • Tapflo plastik EODD pompaları için şu boyutlarda mevcuttur: TEK50, TEK100, TEK200.
  • Tapflo alüminyum EODD pompaları için şu boyutlarda mevcuttur: TEK70 A, TEK120 A, TEK220 A ve ATEX versiyonları.
SET Serisi – TK Pompa Uzantısı

  • Tapflo pompaları için şu boyutlarda mevcuttur: T400 T, T400 P, T800 P ve paslanmaz çelik.
  • Daha büyük pompa boyutları için paslanmaz çelik çerçeve mevcuttur.
  • Dikey ve yatay versiyonlarda mevcuttur.
