Aseptik diyafram pompaları EHEDG sertifikalı

Aseptik diyafram pompaları EHEDG sertifikalı

TEKLİF İSTEMİ +46 303 63390

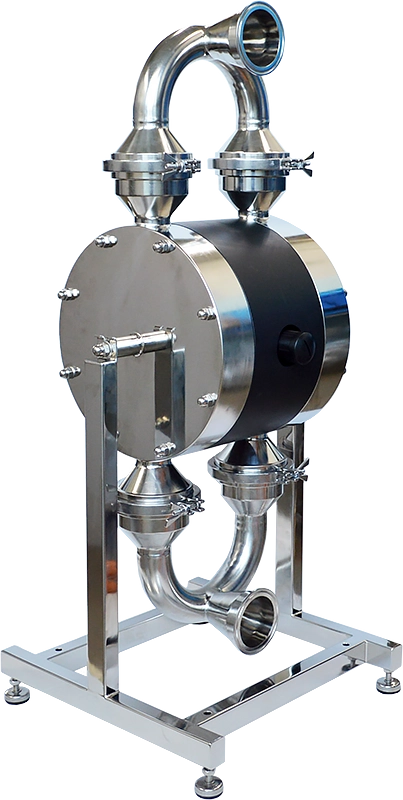

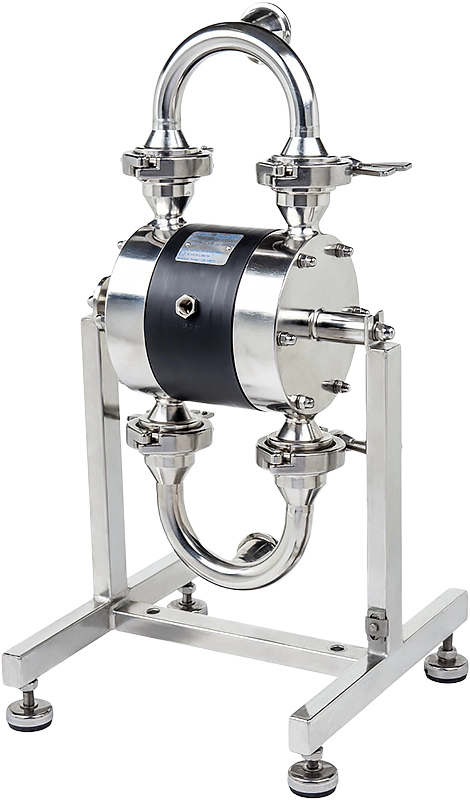

Tapflo aseptik diyaframlı pompalar, en yüksek saflık ve hijyenin öncelikli olduğu ilaç, biyoteknoloji ve gıda endüstrileri için tasarlanmıştır. EHEDG sertifikalıdırlar, bu da aseptik diyaframlı pompanın en yüksek hijyenik kılavuzlara göre üretildiğini garanti eder. Aseptik pompalar temizlenebilirlik açısından test edilmiştir – temizlenip boşaltıldıktan sonra pompada bakteri üremesi olmaz. Bakterilerin üreyebileceği gizli alanlar yoktur.

Ek olarak, bu pompalar geniş bir yelpazede FDA ve USP VI onaylı malzemelerden mevcuttur ve ATEX patlayıcı ortamlarda kullanılabilir. EHEDG aseptik diyaframlı pompa, Yerinde Temizleme ve Sterilizasyon (CIP ve SIP) için tasarlanmıştır – boşaltma için standda kolayca döndürülebilir.

Tapflo aseptik diyaframlı pompalar, en yüksek saflık ve hijyenin öncelikli olduğu ilaç, biyoteknoloji ve gıda endüstrileri için tasarlanmıştır. EHEDG sertifikalıdırlar, bu da aseptik diyaframlı pompanın en yüksek hijyenik kılavuzlara göre üretildiğini garanti eder. Aseptik pompalar temizlenebilirlik açısından test edilmiştir – temizlenip boşaltıldıktan sonra pompada bakteri üremesi olmaz. Bakterilerin üreyebileceği gizli alanlar yoktur.

Ek olarak, bu pompalar geniş bir yelpazede FDA ve USP VI onaylı malzemelerden mevcuttur ve ATEX patlayıcı ortamlarda kullanılabilir. EHEDG aseptik diyaframlı pompa, Yerinde Temizleme ve Sterilizasyon (CIP ve SIP) için tasarlanmıştır – boşaltma için standda kolayca döndürülebilir.

Teknik veri
Pompa kapasitesi: 21,6 m3/saat (360 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 6-15 mm
Sıcaklık: 110 °C
Gövde yapım malzemeleri: elektrolitik parlatılmış paslanmaz çelik AISI 316L Ra < 0,8, Ra (< 0,5 talep üzerine)
Diyafram yapım malzemeleri: PTFE (FDA ve USP VI), PTFE 1705B (çözücüler, FDA ve USP VI)
Valf topu yapım malzemeleri: PTFE (FDA), PTFE (USP VI ve FDA), AISI 316L
Hava dağıtıcısı yapım malzemeleri: pirinç/NBR, AISI 316L/FKM, pirinç/EPDM, AISI 316L/FKM, PET/FKM
Mevcut boyutlar:
Model Maks. kapasite (l/dak) DIN dişli bağlantılar     Tapflo hijyenik diyaframlı pompa boyutları
TX94 94 DN 40
TX144 144 DN 50
TX244 270 DN 65
TX444 360 DN 80
Tipik uygulamalar
Sektör Uygulama örneği
Gıda çorbalar, şuruplar, lezzet arttırıcılar, alkoller, çikolatalar.
Süt Ürünleri kremler, süt ürünleri.
Farmasötik ve kozmetik: kremler, macunlar, alkoller ve jeller.
Ana faydalar
Advantages of Tapflo hygienic diaphragm pumps 1. Hızlı sökme
Tri-clamp sistemi, ek alet kullanmadan hızlı ve kolay sökme imkanı sağlar.
2. Bağlantı çeşitliliği
Pompa standart olarak SMS3017/ISO2037 kelepçe bağlantıları ile tedarik edilir. Ancak pompa, hijyenik endüstride kullanılan hemen hemen her türlü bağlantı ile donatılabilir – DIN 11851 dişli, SMS 1145 dişli, DIN 11864 aseptik bağlantılar ve diğerleri.
3. Çevre dostu pnömatik tahrik
Hava dağıtıcısı yağsız bir tasarıma sahiptir, bu da pompalanan ortamı ve çevreyi kirlilikten uzak tutar.
4. Homojen yüzeyler
Çok katmanlı diyaframlar homojen bir yüzeye sahiptir, bu da bakteri birikmesi sorununu ortadan kaldırır. Diyaframlar gıda sınıfı malzemelerden yapılmıştır: PTFE (FDA ve USP VI), PTFE 1705B (FDA ve USP VI)
5. Mükemmel bitiş
Hem ıslanan hem de dış taraflar mükemmel bir bitiş ve hijyen için elektrolitik olarak parlatılmıştır. Müşteri talebine göre özel yüzey bitişi.

Emptying the Tapflo pump by rotationKolay boşaltma

Pompayı stant üzerinde çevirerek boşaltın

Pompayı tamamen sökmek için, nozulları sabitleyen kelepçeleri çıkarın ve gövdeyi birbirine bağlayan cıvataları sökün. Ardından kalan ortamı dökmek için pompayı çevirmeniz yeterlidir.

Bu serideki pompaların tasarımı, pompalanan ortamla temas eden parçaların tam görsel incelemesine olanak tanır. Bakterilerin büyüyebileceği gizli alanlar yoktur. Pompa ayrıca kurulumda doğrudan temizlenebilir ve sterilize edilebilir (CIP ve SIP).

EHEDG Sertifikası
EHEDG Sertifikalı Aseptik Diyaframlı Pompalar

EHEDG (European Hygienic Engineering & Design Group) sertifikası, tasarımın hijyenik yönergelere uygun olduğunu garanti eder. Ayrıca pompa, temizlik testini başarıyla geçmiştir, bu da temizlenip boşaltıldıktan sonra pompada bakteri ürememesi anlamına gelir.

EHEDG Sertifikası Pürüzsüz ve elektrolitik olarak parlatılmış yüzeyler - EHEDG sertifikası
Çalışma prensibi

Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Bilyalı vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.

Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.

EMME

Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olayı gerçekleşir.

BOŞALTMA

İkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu boşaltma portuna doğru iter.

İnşaat
Manyetik Küresel Vana Kaldırıcıları

Pompaların içeriğini boşaltabilme yeteneği, çoğu hijyenik uygulamada kritik öneme sahiptir. Tapflo küresel vana kaldırma sistemi, diğer boşaltma türlerinin mümkün olmadığı durumlarda pompanın montajından sökülmesine gerek kalmadan boşaltılmasını sağlar. Bu sayede pompa çevrilmeden boşaltılabilir.

Çalışma prensibi:

AISI 420 veya çelik çekirdekli PTFE’den yapılmış küresel vana, manifolda takılı manyetik bir kaldırıcı tarafından kaldırılır.

Tapflo manyetik küresel vana kaldırıcılarının çalışma prensibi

Tapflo hijyenik pompalar için küresel vana kaldırıcıları
Uzun Ömürlü Diyaframlar

Tapflo diyaframları, zorlu koşullarda çalışmaya uygun kompozit yapılardır ve akışkanla temas eden yüzeyde tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar.

Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR.

Tapflo diyaframlı pompalarındaki diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve sonlandırma süreci, milyonlarca strok boyunca dayanacak kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve presleme ile kalıplama işlemine uyarlanır.
Elemanlar kimyasal ajanlar ve yapıştırıcılar kullanılarak birleştirilir.

Tapflo diyaframlı pompalarındaki kompozit diyafram yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo diyaframlı pompalarındaki hava dağıtıcıları Ekonomik Güç Kaynağı – Hava Dağıtıcıları

Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasında pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcının yağlanmasına gerek yoktur. Bu hem para tasarrufu sağlar hem de çevreyi korur.

Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik

Küresel Çek Valfleri

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valfi ile donatılmıştır.
Küresel valfler, en basit ve en güvenilir çek valf tasarımına sahiptir. Sızdırmazlık ve kolay temizlik/değiştirme özellikleriyle öne çıkarlar.

Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L.

Tapflo diyaframlı pompalarındaki küresel valfler
Aksesuar
Diyaframlı pompalar için arabalar

Bir pompayı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Fabrikanın her yerine yayılmış teknolojik süreçleriniz mi var? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanmıştır. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi uyumlu.

Daha fazla bilgi ister misiniz? Tapflo pompa arabaları için ürün sayfasına göz atın.

Tapflo hijyenik diyaframlı pompa için araba
Alarm sistemi | GuardianTM

GuardianTM sistemi, havalı diyaframlı bir pompayı gereksiz enerji tüketen ve parçaların ömrünü kısaltan verimsiz çalışmadan korumak için tasarlanmış enerji tasarruflu bir cihazdır. Ayrıca yüksek riskli uygulamalarda iş güvenliğini artırır.

GuardianTM sistemi, sıvı basıncını izler ve basınç değeri ayarlanan değerin altına düşerse veya üzerine çıkarsa bunu değiştirir. Böylece pompaları aşağıdaki durumlarda kontrol eder:

  • Bariyer koruması – Tapflo çift diyaframlı pompalar (TB serisi bariyer pompaları) ek bir yedek diyafram setine sahiptir. Sızıntı durumunda, sıvı hava çıkışından sızmak yerine pompa içinde kalır. Sistem, ana ve yedek diyaframlar arasındaki basıncı izler ve basınç ayarlanan noktayı aşarsa pompayı durdurur.
  • Kuru çalışma ve durdurma – sistem, pompanın sıvı çıkış basıncını izler. Emişte ortam olmaması ve pompaya hava çekilmesi nedeniyle basınç ayarlanan noktanın altına düşerse pompayı durdurur.
  • Pompa tıkanması ve yeniden başlatma – sistem, pompanın sıvı çıkış basıncını izler. Kapalı bir valf veya çıkış hattında aşırı basınç nedeniyle basınç ayarlanan noktanın üzerine çıkarsa pompayı durdurur. Basınç ayarlanan noktanın altına düşerse, pompa otomatik olarak çalışmaya devam eder.
Tapflo pompaları için Guardian alarm sistemi
Kontrol sistemleri | TPUK

Pompa kurulumunun işlevselliğini ve esnekliğini artıran ve ayrıca pompa veya sistemin kontrolünü sağlayan birçok çözüm sunuyoruz.

Pnömatik dozaj kontrolü

Dozaj kontrol ünitesi, herhangi bir havalı diyaframlı pompayı hassas bir şekilde tanımlanmış ve tekrarlanabilir bir ortam miktarını aktaracak şekilde ayarlamanıza olanak tanır.
Bu cihazlar tamamen programlanabilir ve belirli bir miktar (TPUK-BP) veya belirli bir çalışma süresi (TPUK-BT) ayarlamanıza olanak tanır.

Pnömatik ortam seviyesi kontrolü

Bir tankta belirli bir sıvı seviyesini korumak için kullanılan tamamen pnömatik otomatik bir sistem.

Vuruş sayacı/düşük basınç VFC

PLC sistemleriyle entegrasyon için voltajsız kontaklı (VFC) bir vuruş sayacı mevcuttur.

Ömür sayacı

Pompanın çalışma ömrü boyunca yaptığı toplam vuruş sayısını gösterir. Kompakt, kullanımı kolay bir sistem, servis kontrolünü yapmanıza ve planlı önleyici bakım uygulamanıza olanak tanır.



Tapflo pompaları için kontrol sistemleri - TPUK serisi
Filtre-regülatör ve iğne valf seti

Bu seti kullanarak, pompa her zaman uygun hava kalitesi ve optimum basınç ve hızda çalışacak, bu da enerji tasarrufu sağlayacak ve pompa bileşenlerinin ömrünü uzatacaktır.

Set, filtre-regülatör, basınç göstergesi, duvar braketi, iğne valf ve/veya su ayırıcısı içerir. Filtre 5 mikron, regülatör 0-12 bar’dır ve tüm Tapflo havalı diyaframlı pompa boyutları için 1/8″ ila 3/4″ boyutlarında mevcuttur.

Özellikler ve faydalar:

  • havalı diyaframlı pompalara sağlanan havanın optimum kalitesi ve basıncı,
  • enerji tasarrufu,
  • pompa bileşenlerinin ömrünün uzatılması.



Tapflo hava arıtma seti - filtre-regülatör ve iğne valf
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • EHEDG Sertifikası

  • Çalışma prensibi

  • İnşaat

  • Aksesuar

Pompa kapasitesi: 21,6 m3/saat (360 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 6-15 mm
Sıcaklık: 110 °C
Gövde yapım malzemeleri: elektrolitik parlatılmış paslanmaz çelik AISI 316L Ra < 0,8, Ra (< 0,5 talep üzerine)
Diyafram yapım malzemeleri: PTFE (FDA ve USP VI), PTFE 1705B (çözücüler, FDA ve USP VI)
Valf topu yapım malzemeleri: PTFE (FDA), PTFE (USP VI ve FDA), AISI 316L
Hava dağıtıcısı yapım malzemeleri: pirinç/NBR, AISI 316L/FKM, pirinç/EPDM, AISI 316L/FKM, PET/FKM
Mevcut boyutlar:
Model Maks. kapasite (l/dak) DIN dişli bağlantılar     Tapflo hijyenik diyaframlı pompa boyutları
TX94 94 DN 40
TX144 144 DN 50
TX244 270 DN 65
TX444 360 DN 80

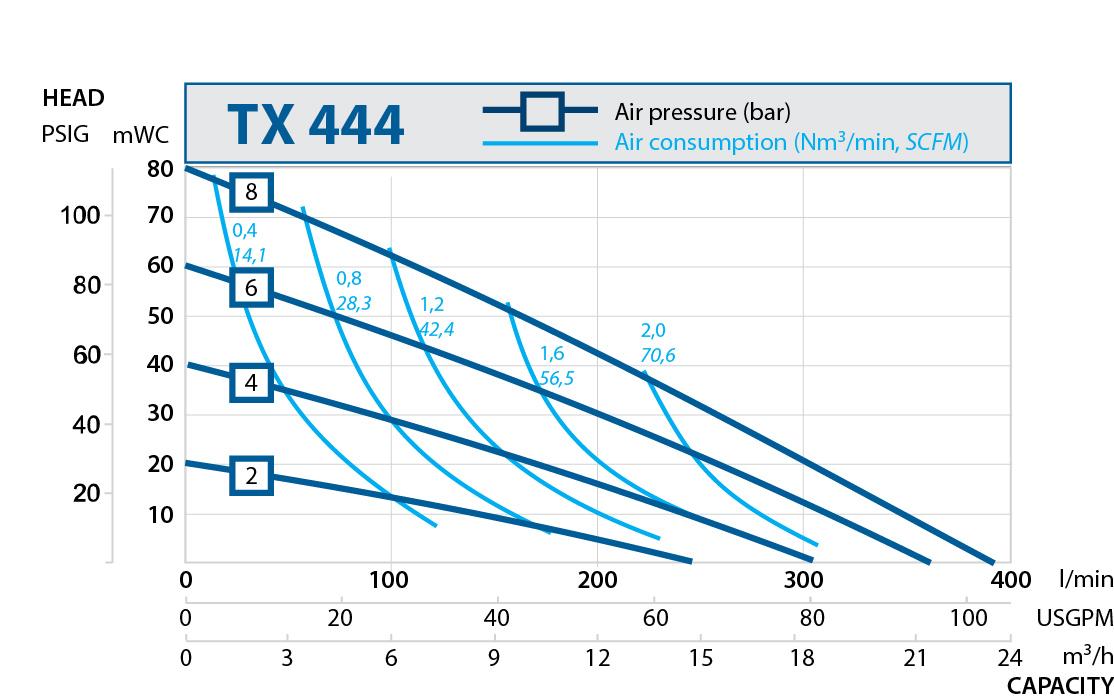

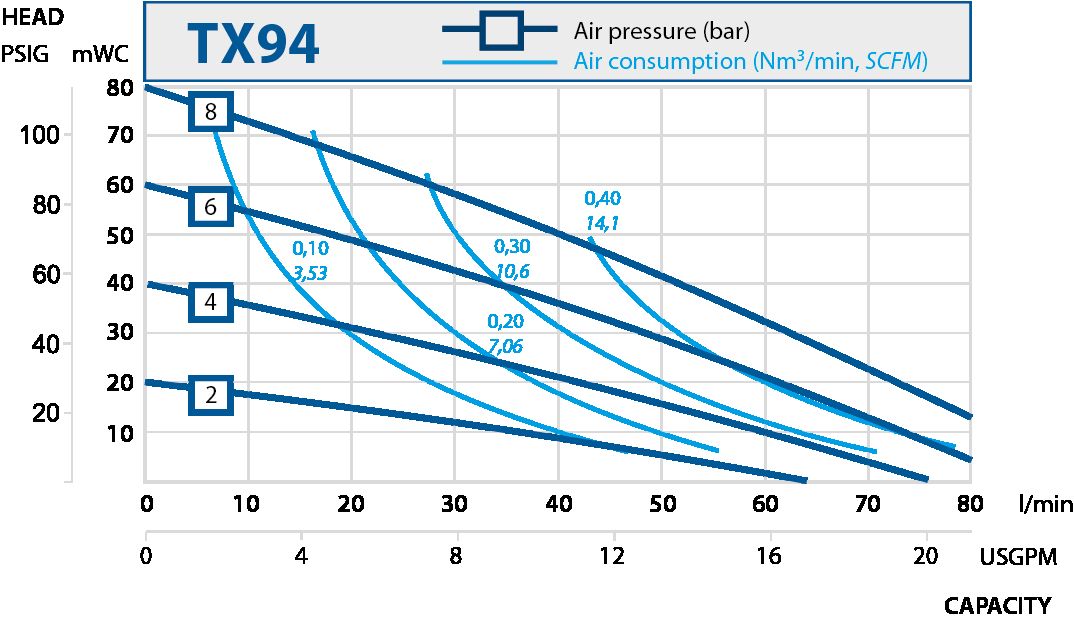

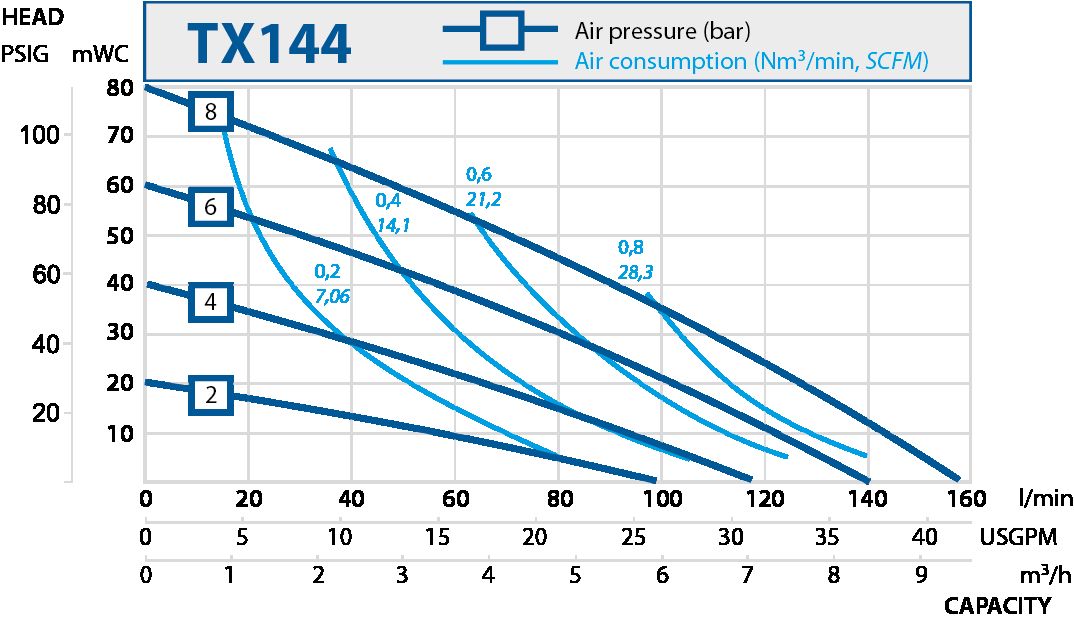

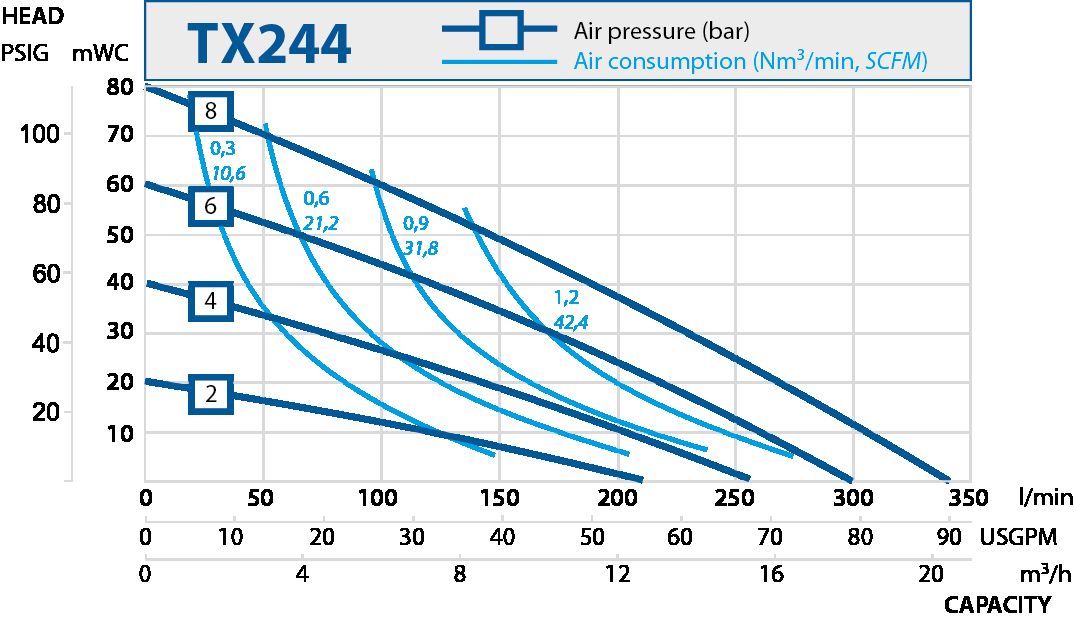

Performans eğrileri

Diyaframlı pompa filmleri
