Dikey santrifüj pompalar, endüstriyel uygulamalarda akışkanların pompalanması veya sirkülasyonu için tasarlanmıştır. Bunlar, gövdesi doğrudan sıvıya daldırılmış, elektrik motoruyla tahrik edilen ve iyi katı madde taşıma kabiliyeti sağlayan açık bir çark ile donatılmış tek kademeli pompalardır. CTV santrifüj pompalar plastik (PP veya PVDF) veya AISI 316L paslanmaz çelik olarak mevcuttur.

Dikey santrifüj pompalar CTV, bakımı kolaylaştıran mekanik salmastraya sahip değildir. Dikey tasarım ve tank montajı, motoru pompalanan sıvı ile taşmadan korur ve kolon, 425 mm’ye kadar derinlikte sıvıya daldırılır (talep üzerine daha uzun versiyonlar mevcuttur). CTV pompalar kirli sıvıların pompalanmasına izin verir, bunlar diğerlerinin yanı sıra kimya endüstrisinde, atık su arıtma tesislerinde ve su arıtımında kullanılabilir.

Dikey santrifüj pompalar, endüstriyel uygulamalarda akışkanların pompalanması veya sirkülasyonu için tasarlanmıştır. Bunlar, gövdesi doğrudan sıvıya daldırılmış, elektrik motoruyla tahrik edilen ve iyi katı madde taşıma kabiliyeti sağlayan açık bir çark ile donatılmış tek kademeli pompalardır. CTV santrifüj pompalar plastik (PP veya PVDF) veya AISI 316L paslanmaz çelik olarak mevcuttur.

Dikey santrifüj pompalar CTV, bakımı kolaylaştıran mekanik salmastraya sahip değildir. Dikey tasarım ve tank montajı, motoru pompalanan sıvı ile taşmadan korur ve kolon, 425 mm’ye kadar derinlikte sıvıya daldırılır (talep üzerine daha uzun versiyonlar mevcuttur). CTV pompalar kirli sıvıların pompalanmasına izin verir, bunlar diğerlerinin yanı sıra kimya endüstrisinde, atık su arıtma tesislerinde ve su arıtımında kullanılabilir.

Teknik veri
Pompa kapasitesi: 34 m3/sa (560 l/dak)
Maks. basma yüksekliği: 20 metre
Katı parçacıkların maks. boyutu:
6 mm
Sıcaklık: 100 °C
Gövde malzemeleri: plastik versiyon: PP veya PVDF
paslanmaz çelik versiyon: paslanmaz çelik AISI 316L
Çark malzemeleri: plastik versiyon: PP veya PVDF
paslanmaz çelik versiyon: paslanmaz çelik AISI 316L
O-ringler: EPDM, FKM veya FEP
Elektrik motoru: 3 fazlı, 2 kutuplu (~2900 rpm), 380-420 VAC, 50 Hz, IP 55
Malzeme tasarımlarındaki temel farklılıklar:

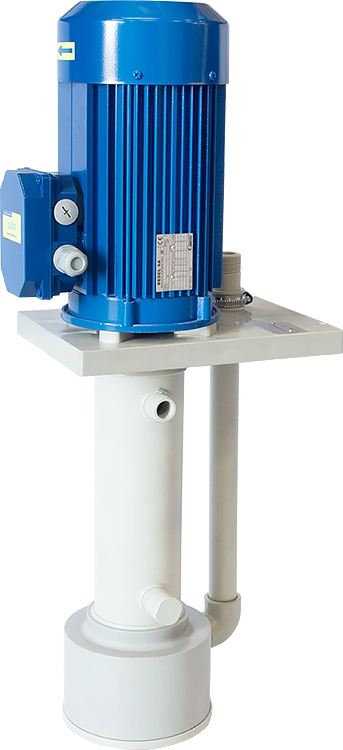

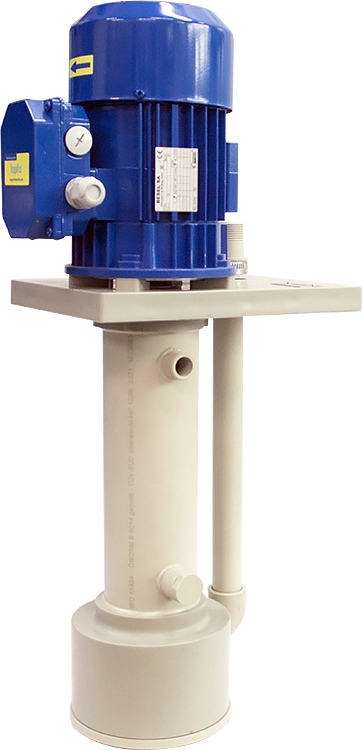

PP PP (polipropilen) 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için idealdir.

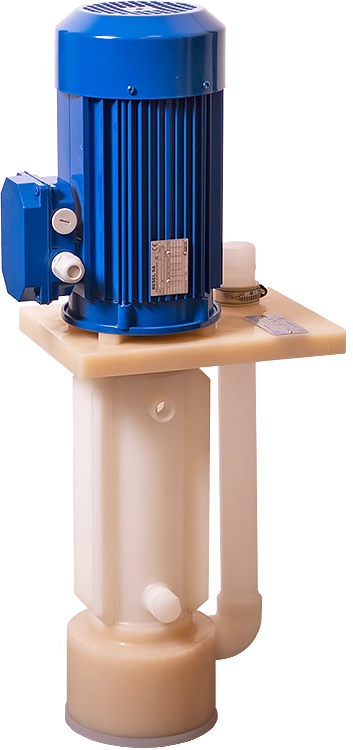

PVDF PVDF (poliviniliden florür) mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 100 °C’ye kadar sıcak sıvılar için idealdir – örneğin, sıcak hidroklorik asit için.
paslanmaz çelik AISI 316L Asite dayanıklı çelik AISI 316L yüksek sıcaklıklar, 100 °C’ye kadar ve özel uygulamalar, örneğin sodyum hidroksit pompalanması için idealdir. Tüm metal parçalar korozyona dayanıklı AISI 316L çelikten yapılmıştır. Özel uygulamalar için (örneğin, krom-nikel kaplama), elektro cilalı çelik modeller mevcuttur.
Mevcut boyutlar ve bağlantılar:
Model
BSPP (G) dış dişli
plastik versiyon giriş çıkış
CTV 25-9 1 ½” 1″
CTV 25-10 1 ½” 1″
CTV 25-11 1 ½” 1″
CTV 25-11.5
1 ½” 1″
CTV 32-8.5 1 ½” 1 ¼”
CTV 32-10 1 ½” 1 ¼”
CTV 32-12.5 1 ½” 1 ¼”
paslanmaz çelik versiyon BSPT (R) dış dişli
CTV 20-9 1″ ¾”
CTV 25-9.8 1 ½” 1″
CTV 40-12.5 1 ½” 1 ½”
CTV 40-12.5 1 ½” 1 ½”
Tipik uygulamalar
Sektör Uygulama örneği
Kimya Kimyasallar, çözücüler.
Elektroliz Elektroliz banyolarında filtre aracılığıyla ortam sirkülasyonu.
Yüzey işlemleri Kimyasal reaktifler, süspansiyonlar, yağlar, gresler, soğutucular, deterjanlar. Asit ve baz dozajlaması.
Atık su arıtma Tankların boşaltılması.
Su arıtma Nanofiltrasyon işlemlerinde temizlik için kullanılan asit ve bazların dozajlanması, su arıtma tesislerinde akışkan transferi.
Isı değiştiriciler Isı değiştiricilerde sıvı sirkülasyonu.
İnşaat - PP/PVDF
Tapflo CTV dikey santrifüj pompaların plastik yapısı 1. IP 55 Motor
Dengeli, uzatılmış şaftlı IP 55 motor, zorlu uygulamalarda uzun ve güvenilir çalışma sağlar.
2. O-ring
Motoru agresif buharlardan korur.
3. Basma borusu
PP veya PVDF’den yapılmış bir basma borusu pompa ile birlikte verilir.
4. Pompa gövdesi
Tankın içine veya dışına kolay montaj için sağlam tabanlı PP veya PVDF’den yapılmıştır.
5. Plastik kılıf
Metal parçaların pompalanan ortamla temasını önlemek için PP veya PVDF’den yapılmıştır – bu çözüm korozyonu önler.
6. Kanatlı çark
Yüksek arka kanatlı çark, sıvının motora girmesini önler.
7. Gövde contası O-ring
Yüksek kimyasal dirence sahip EPDM, FKM veya FEP’ten yapılmış O-ring.
8. Dişli bağlantı
Filtre ve/veya emme borusunu takmak için dişli bağlantılı pompa gövdesi.
İnşaat - çelik AISI 316L
Konstrukcja pionowych pomp wirowych Tapflo CTV ze stali nierdzewnej 1. IP 55 Motor
Dengeli, uzatılmış şaftlı IP 55 motor, zorlu uygulamalarda uzun ve güvenilir çalışma sağlar.
2. Sızdırmazlık Halkası
Motoru agresif buharlardan korur.
3. Deşarj Borusu
Pompa ile birlikte paslanmaz çelik deşarj borusu verilir.
4. Pompa Gövdesi
Tankın içine veya dışına kolay montaj için sağlam tabanlı paslanmaz çelikten yapılmıştır.
5. Plastik Kılıf
Metal parçaların pompalanan madde ile temasını önlemek için PTFE’den yapılmıştır – bu çözüm korozyonu önler.
6. Açık Çark
Açık çark, katı veya safsızlık içeren sıvıların pompalanmasına olanak tanır.
7. Gövde O-ringi
Yüksek kimyasal dirence sahip EPDM, FKM veya FEP’ten yapılmış O-ring.
8. Dişli Bağlantı
Filtre ve/veya emiş borusunu takmak için dişli bağlantılı pompa gövdesi.
Aksesuarlar ve özel sürümler

Emme uzatması (PP, PVDF, SS)

Pompanın daldırma derinliğinden daha düşük bir seviyeden bir tankı veya kuyuyu boşaltma ihtiyacı olduğunda isteğe bağlı çözüm.
500 mm ve 1000 mm uzatma borusu standart olarak mevcuttur.

Filtre (PP, PVDF, SS)

Sıvı kirliyse veya katı madde içeriyorsa, emme tarafı filtresi tedarik ederiz.

Pompa kapağında sol diş (PP, PVDF)

Plastikten yapılmış CTV santrifüj pompa için, pompa kapağında sol diş yapma imkanı bulunmaktadır. Bu diş, soket üzerindeki bir çentik ile standart olandan ayırt edilebilir.
Bu şekilde, pompa kapağının istenmeden gevşemesi önlenir. Bu seçenek, özellikle viskoz sıvıların pompalanması durumunda tavsiye edilir.

Opsiyonel boşaltma bağlantısı (PP, PVDF, SS)

Gerekirse, CTV santrifüj pompa opsiyonel boşaltma bağlantıları ile tedarik edilebilir.
ANSI ve DIN standart flanşlar mevcuttur – gevşek veya kaynaklı.

  • Teknik veri

  • Tipik uygulamalar

  • İnşaat - PP/PVDF

  • İnşaat - çelik AISI 316L

  • Aksesuarlar ve özel sürümler

  • Kurulum örnekleri

Pompa kapasitesi: 34 m3/sa (560 l/dak)
Maks. basma yüksekliği: 20 metre
Katı parçacıkların maks. boyutu:
6 mm
Sıcaklık: 100 °C
Gövde malzemeleri: plastik versiyon: PP veya PVDF
paslanmaz çelik versiyon: paslanmaz çelik AISI 316L
Çark malzemeleri: plastik versiyon: PP veya PVDF
paslanmaz çelik versiyon: paslanmaz çelik AISI 316L
O-ringler: EPDM, FKM veya FEP
Elektrik motoru: 3 fazlı, 2 kutuplu (~2900 rpm), 380-420 VAC, 50 Hz, IP 55
Malzeme tasarımlarındaki temel farklılıklar:
PP PP (polipropilen) 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için idealdir.
PVDF PVDF (poliviniliden florür) mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 100 °C’ye kadar sıcak sıvılar için idealdir – örneğin, sıcak hidroklorik asit için.
paslanmaz çelik AISI 316L Asite dayanıklı çelik AISI 316L yüksek sıcaklıklar, 100 °C’ye kadar ve özel uygulamalar, örneğin sodyum hidroksit pompalanması için idealdir. Tüm metal parçalar korozyona dayanıklı AISI 316L çelikten yapılmıştır. Özel uygulamalar için (örneğin, krom-nikel kaplama), elektro cilalı çelik modeller mevcuttur.
Mevcut boyutlar ve bağlantılar:
Model
BSPP (G) dış dişli
plastik versiyon giriş çıkış
CTV 25-9 1 ½” 1″
CTV 25-10 1 ½” 1″
CTV 25-11 1 ½” 1″
CTV 25-11.5
1 ½” 1″
CTV 32-8.5 1 ½” 1 ¼”
CTV 32-10 1 ½” 1 ¼”
CTV 32-12.5 1 ½” 1 ¼”
paslanmaz çelik versiyon BSPT (R) dış dişli
CTV 20-9 1″ ¾”
CTV 25-9.8 1 ½” 1″
CTV 40-12.5 1 ½” 1 ½”
CTV 40-12.5 1 ½” 1 ½”

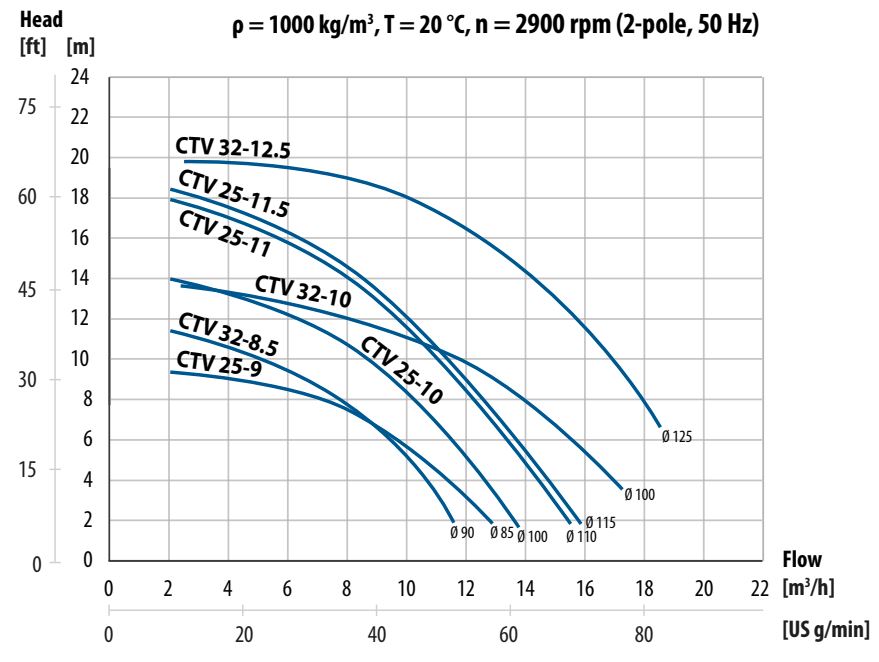

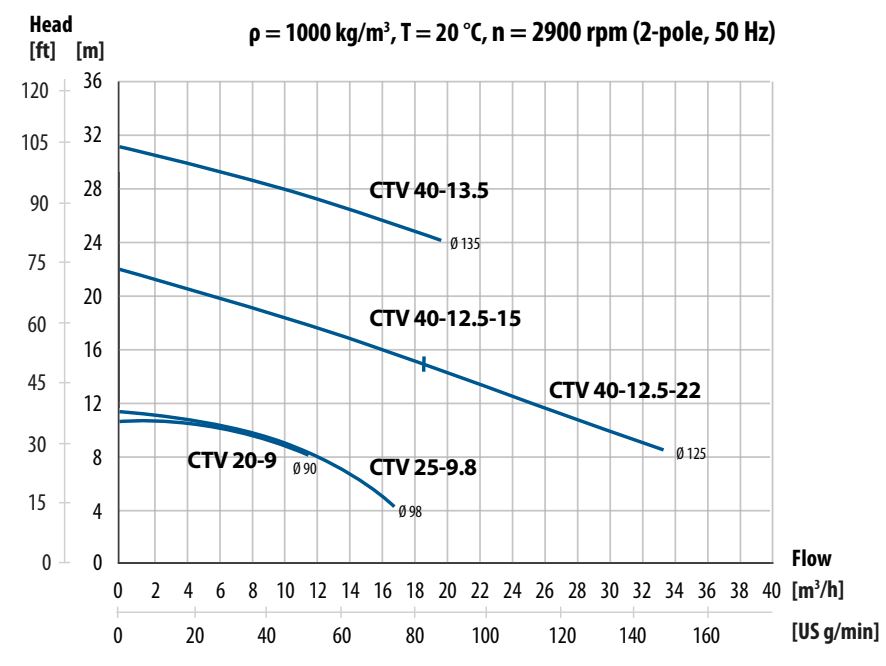

Performans eğrileri
