Hijyenik diyaframlı pompalar

Hijyenik diyaframlı pompalar

TEKLİF İSTEMİ +46 303 63390

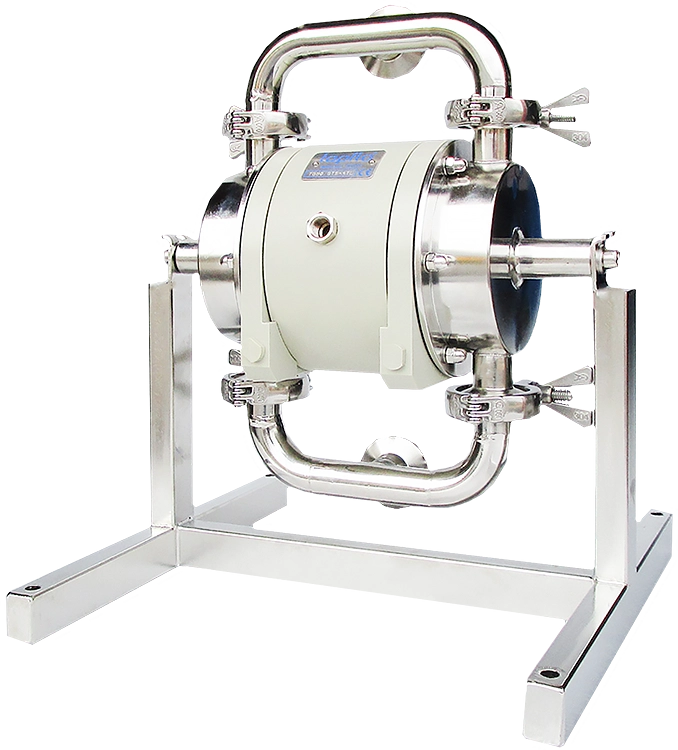

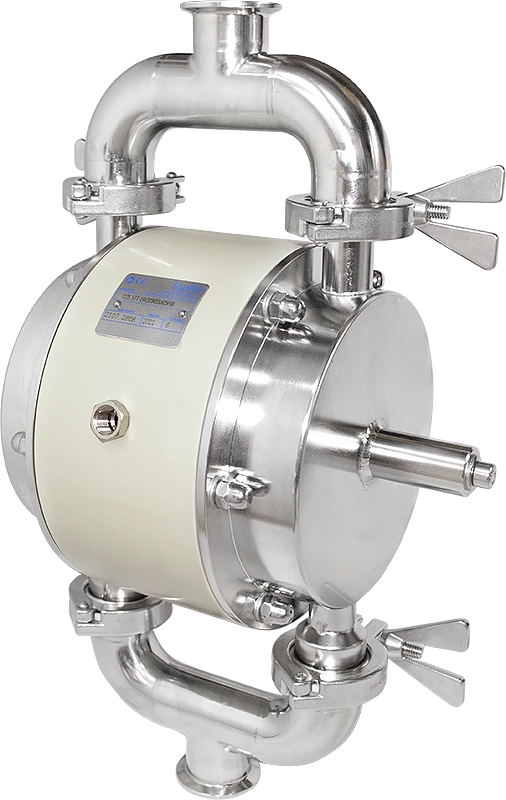

Tapflo hijyenik diyaframlı pompalar, gıda, içecek, ilaç ve kozmetik endüstrilerinin gereksinimlerini karşılar ve FDA, EHEDG veya USP VI sertifikalarına sahiptir. 95 mm’ye kadar katı maddeler içeren akışkanları pompalayabilir.

Kompakt, sağlam ve bakımı kolaydır, servis maliyetlerini ve proses duruş süresini en aza indirir. Bu pompaların ana avantajları, yağsız hava dağıtıcısı, bakım gerektirmeyen çek valfler ve ıslanan tüm parçaların denetimi için tam görünürlüktür. Bakterilerin üreyebileceği gizli alanlar yoktur. Pompa ayrıca yerinde temizlenebilir ve sterilize edilebilir (CIP ve SIP).

Talep üzerine, pompa içinde Ra < 0,8 ve Ra < 0,5 elektro cilalı yüzey ile ve ATEX patlamaya dayanıklı bölgeler için bir versiyonla mevcuttur.

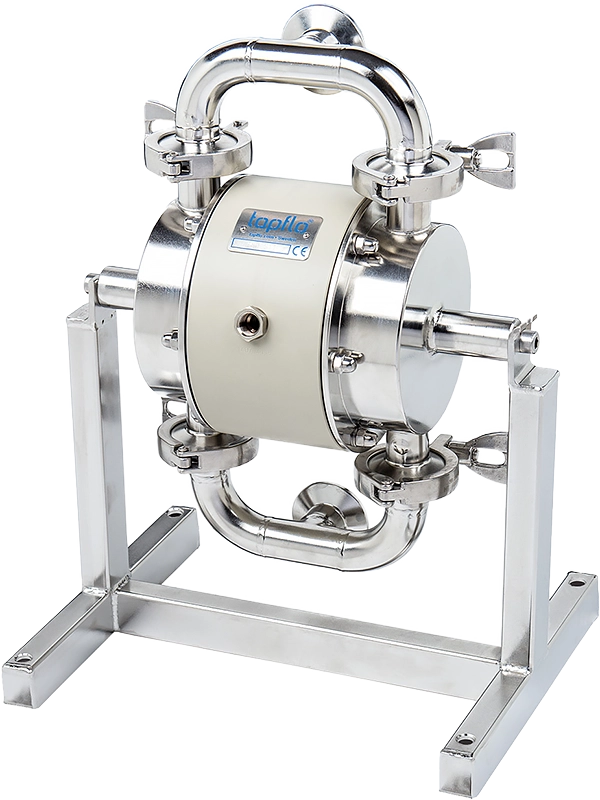

Tapflo hijyenik diyaframlı pompalar, gıda, içecek, ilaç ve kozmetik endüstrilerinin gereksinimlerini karşılar ve FDA, EHEDG veya USP VI sertifikalarına sahiptir. 95 mm’ye kadar katı maddeler içeren akışkanları pompalayabilir.

Kompakt, sağlam ve bakımı kolaydır, servis maliyetlerini ve proses duruş süresini en aza indirir. Bu pompaların ana avantajları, yağsız hava dağıtıcısı, bakım gerektirmeyen çek valfler ve ıslanan tüm parçaların denetimi için tam görünürlüktür. Bakterilerin üreyebileceği gizli alanlar yoktur. Pompa ayrıca yerinde temizlenebilir ve sterilize edilebilir (CIP ve SIP).

Talep üzerine, pompa içinde Ra < 0,8 ve Ra < 0,5 elektro cilalı yüzey ile ve ATEX patlamaya dayanıklı bölgeler için bir versiyonla mevcuttur.

Teknik veri
Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 3-20 mm (büyük katı madde valfli versiyonda 95 mm’ye kadar)
Sıcaklık: 110 °C
Gövde yapım malzemeleri: elektro cilalı AISI 316L paslanmaz çelik
Diyafram yapım malzemeleri: PTFE, beyaz destekli PTFE, EPDM, beyaz EPDM, beyaz NBR
Valf topu yapım malzemeleri: PTFE, AISI 316, PU, seramik, PE1000
Hava dağıtıcı yapım malzemeleri: pirinç, AISI 316L paslanmaz çelik veya NBR, EPDM veya FKM O-ringli PET
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP Dişli bağlantıları Tapflo hijyenik diyaframlı pompa boyutları
T30 28 1″
T80 78 3″
T125 155 1 1/2″
T225 330 2″
T425 570 2 1/2″
T825 820 3″
Tipik uygulamalar
Sektör Uygulama örneği
Gıda süt, krema, yoğurt, işlenmiş peynir
Süt Ürünleri ketçap, mayonez, domates ürünleri, hardal
İçecek aroma vericiler, renklendiriciler, meyve suları
Fırıncılık hamur, malzemeler
Bira Fabrikası bira, aroma vericiler, renklendiriciler, şıra
Ev Kimyasalları sabun, şampuan
Kozmetik krem, alkol, parfüm
Ana faydalar

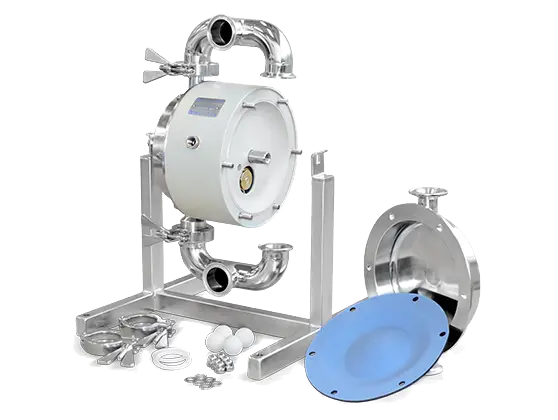

Tapflo hijyenik diyaframlı pompaların avantajları 1. Hızlı sökme
Tri-clamp sistemi, ek alet gerektirmeden hızlı ve kolay sökme imkanı sağlar.
2. Bağlantı çeşitliliği
Pompa standart olarak SMS3017/ISO2037 kelepçe bağlantıları ile tedarik edilir. Ancak pompa, hijyenik endüstride kullanılan hemen hemen her türlü bağlantı ile donatılabilir – DIN 11851 dişli, SMS 1145 dişli, DIN 11864 aseptik bağlantılar ve diğerleri.
3. Çevre dostu pnömatik tahrik
Hava dağıtıcısı yağsız bir tasarıma sahiptir, bu da pompalanan ortamı ve çevreyi kirlilikten uzak tutar.
4. Homojen yüzeyler
Çok katmanlı diyaframlar homojen bir yüzeye sahiptir, bu da bakteri birikmesi sorununu ortadan kaldırır. Diyaframlar gıda sınıfı malzemelerden yapılmıştır: PTFE, beyaz EPDM veya NBR FDA.
5. Mükemmel bitiş
Hem ıslanan hem de dış taraflar mükemmel bir bitiş ve hijyen için elektrolitik olarak parlatılmıştır. Müşteri talebine göre özel yüzey işlemesi.

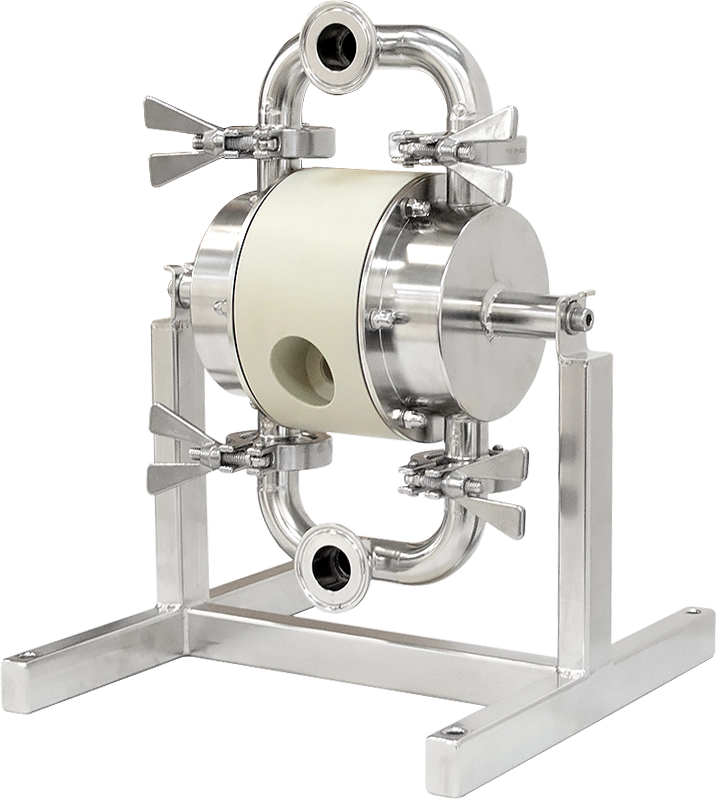

Tapflo pompasını döndürerek boşaltmaKolay boşaltma

Pompayı stant üzerinde çevirerek boşaltın*

Pompanın tamamen sökülmesi için, nozulları sabitleyen kelepçeleri çıkarın ve gövdeyi birbirine bağlayan cıvataları sökün. Ardından kalan ortamı dökmek için pompayı çevirin.

Bu serideki pompaların tasarımı, pompalanan ortamla temas eden parçaların tam görsel incelemesine olanak tanır. Bakterilerin büyüyebileceği gizli alanlar yoktur. Pompa ayrıca doğrudan kurulumda temizlenebilir ve sterilize edilebilir (CIP ve SIP).

*T80-T825 modelleri için geçerlidir

Çalışma prensibi

Tapflo hijyenik diyaframlı pompaların çalışma prensibi

Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvı pompalamaya iterek dönüşümlü olarak çalışır. Bilyalı vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.
Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.

EMME

Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olayı gerçekleşir.

BOŞALTMA

İkinci diyafram, ikinci diyafram odasındaki ortama eş zamanlı olarak hava basıncı aktararak onu boşaltma portuna doğru iter.

İnşaat
Tapflo Hijyenik Pompalar İçin Kelebek Vanalar Çek Valfler

Tapflo çek valfleri, büyük katı parçacıklar içeren sıvıların pompalanması için kullanılır. Sadece iki elemandan oluşurlar ve hijyenik ve temizlenmesi kolaydır. Standart hijyenik pompalardan daha büyük katı parçacıkların pompalanmasına izin verirler:

  • T80 ve T125 modelleri: 17 mm çapa kadar parçacıklar
  • T225 ve T525 modelleri: 42 mm çapa kadar parçacıklar
  • T825 modeli: 95 mm çapa kadar parçacıklar

Ek olarak, çek valflerle donatılmış Tapflo hijyenik diyaframlı pompalar, 4,5 m yüksekliğe kadar kuru çalışabilir.

Manyetik Top Valf Kaldırıcıları

Pompa içeriğinin boşaltılabilmesi, çoğu hijyenik uygulamada kritik öneme sahiptir. Tapflo top valf kaldırma sistemi, diğer boşaltma yöntemlerinin mümkün olmadığı durumlarda pompanın kurulumdan sökülmesine gerek kalmadan boşaltılmasını sağlar. Bu şekilde pompa döndürülmeden boşaltılabilir.

Çalışma prensibi:

AISI 420 veya çelik çekirdekli PTFE’den yapılmış top valf, manifold üzerine monte edilmiş manyetik bir kaldırıcı tarafından kaldırılır.

Tapflo Manyetik Top Valf Kaldırıcılarının Çalışma Prensibi

Tapflo Hijyenik Pompalar İçin Top Valf Kaldırıcıları
Uzun Ömürlü Diyaframlar

Tapflo diyaframları, zorlu koşullarda çalışmaya uygun kompozit yapılardır ve ortamla temas eden tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar.

Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR.

Tapflo Diyaframlı Pompalar İçin Diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca vuruşa dayanacak kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve presleme ile kalıplama işlemine uyarlanır.
Elemanlar kimyasal ajanlar ve yapıştırıcılar kullanılarak birleştirilir.

Tapflo Diyaframlı Pompalar İçin Kompozit Diyafram Yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo Diyaframlı Pompalar İçin Hava Dağıtıcıları Ekonomik Güç Kaynağı – Hava Dağıtıcıları

Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasındaki pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcı yağlama gerektirmez. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur.

Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik

Toplu Çek Valfler

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valf ile donatılmıştır.
Top valfler, en basit ve en güvenilir çek valf tasarımına sahiptir. Sızdırmazlık ve temizleme ve değiştirme kolaylığı ile karakterize edilirler.

Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L.

Tapflo Diyaframlı Pompalar İçin Toplu Çek Valfler
Özel sürümler
ATEX Patlayıcı Ortam Pompaları | TX Serisi

Tapflo’nun hijyenik diyaframlı pompaları, potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır ve antistatik PE ve PTFE’den yapılmıştır. ATEX Direktifi 2014/34/EU uyarınca Bölge 1 EX’te kullanılabilirler.
Antistatik malzemelerin kullanılması, pompada elektrostatik yük birikmesini önler. İletken malzeme katkı maddeleri, pompa yüzeyinin elektriksel iletkenliğini artırır.

Tapflo ATEX Bölgeleri İçin Hijyenik Diyaframlı Pompalar Karşı Flanşlı
Ceketli Pompalar | TJ Serisi

Pompa ile entegre ısıtma ceketleri, pompayı çalışmaya hazır tutmak için kullanılır. Isıtma veya soğutma ortamı, pompalanan ürünle temas eden pompanın tüm parçalarını çevreleyen cekette dolaşır.

Mevcut boyutlar: T80, T125, T225, T425

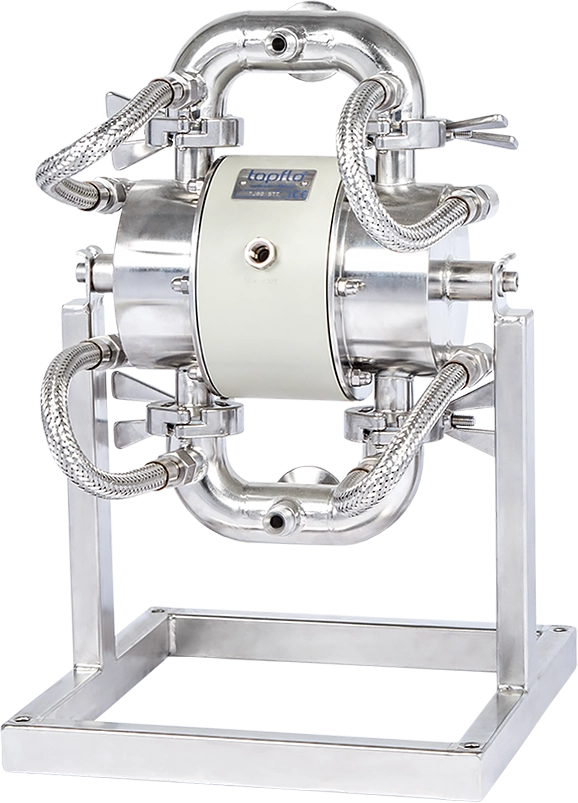

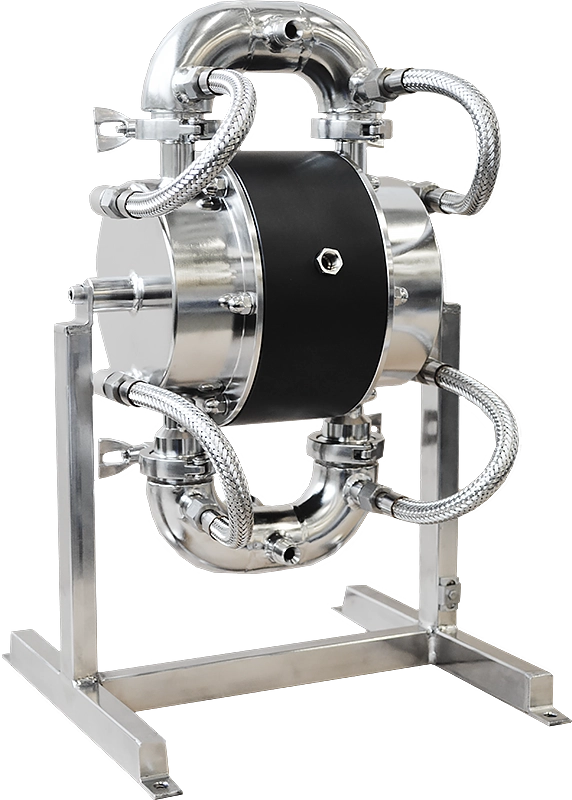

Tapflo Isıtma Ceketli Hijyenik Diyaframlı Pompalar
Büyük Katılar İçin Kapaklı Vanalı Pompalar

Hijyenik pompalarda bulunan kapaklı vanalar, daha büyük veya hassas katılar içeren uygulamalar için idealdir.
Nazik pompalama işlemi, katıları hasarsız bırakır.

Mevcut boyutlar: T50, T100, T200, T400

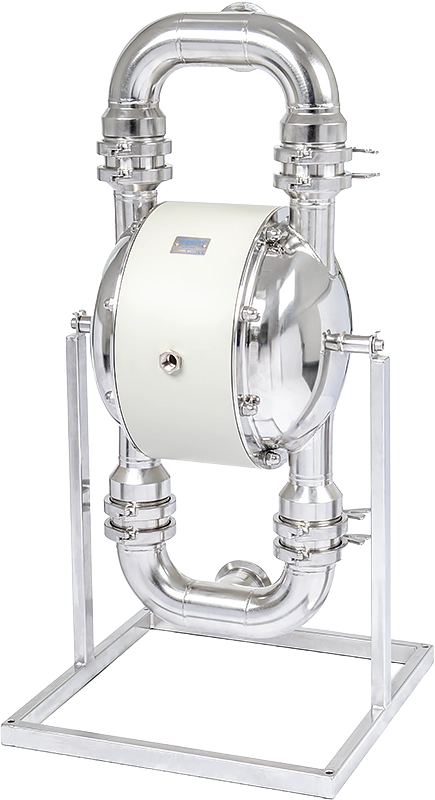

Tapflo Büyük Katılar İçin Kapaklı Vanalı Hijyenik Diyaframlı Pompalar

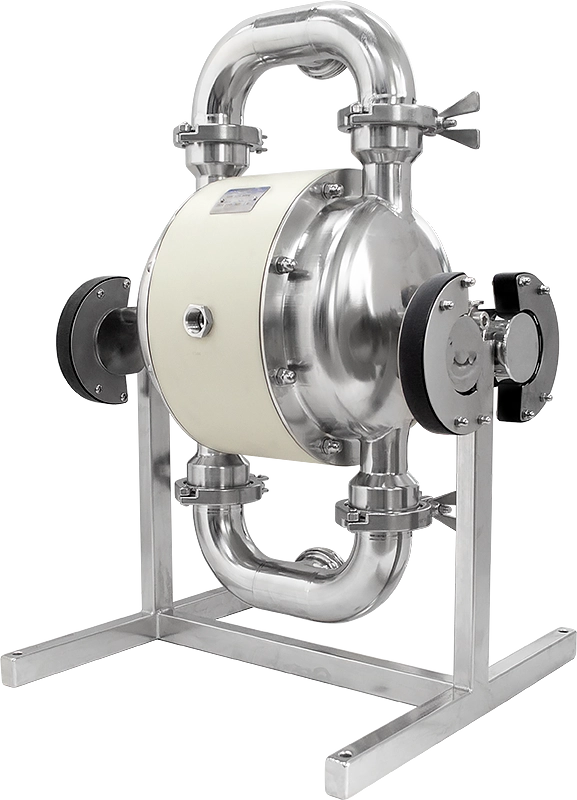

Manyetik Bilyalı Vana Kaldırıcıları Olan Pompalar

Manyetik bilyalı vana kaldırıcıları, pompanın kurulumdan çıkarılmasına gerek kalmadan boşaltılmasını sağlamak için hijyenik pompalarda kullanılır. Pompayı döndürmeye gerek yoktur.

Tapflo Bilyalı Vana Kaldırıcıları Olan Hijyenik Diyaframlı Pompalar

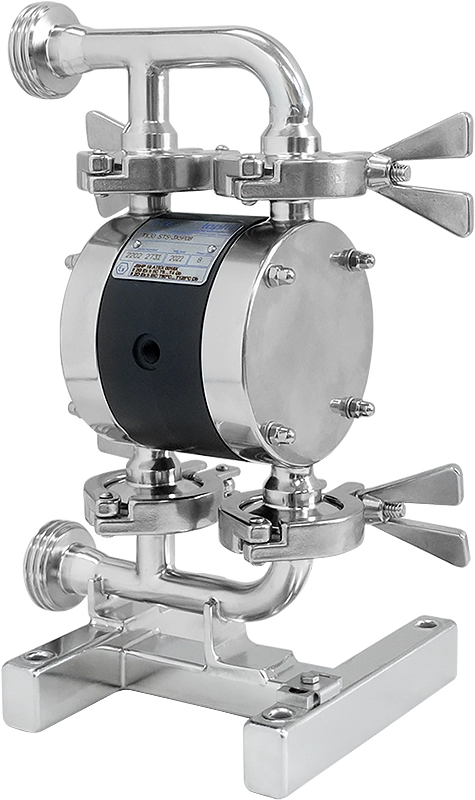

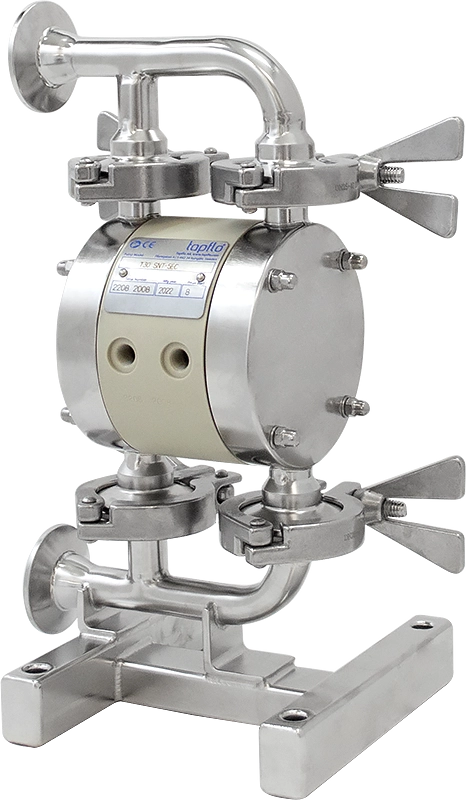

Karşı Flanşlar

Kurulumu kolaylaştırmak için Tapflo, hijyenik pompalar için tam bir bağlantı yelpazesi sunar. Standart tri-clamp bağlantılı pompalara ve isteğe bağlı DIN11851 ve SMS bağlantılarına uyumludurlar.

Tapflo Karşı Flanşlı Hijyenik Diyaframlı Pompalar
Çift Diyaframlı Pompalar | TB Serisi

Kimyasallar gibi tehlikeli uygulamalar için tasarlanmıştır. Çift diyafram kullanımı, potansiyel olarak tehlikeli veya değerli akışkanların hava dağıtım sistemine ve çevreye sızma riskini önemli ölçüde azaltır.

Özellikler ve Faydalar:

  • Koruma – ana diyafram yırtılması durumunda pompa kapanır.
  • İzleme – pompaları, tankları, kapları ve boru hatlarını sürekli olarak sızıntılara karşı izler.

Tapflo TB çift diyaframlı pompa (bariyer pompa olarak da bilinir), piyasadaki diğer bariyer sistemlerinden daha güvenlidir. Pompalanan akışkanın muhafazasını sağlayan, sızıntıları izleyen ve bunlara yanıt veren pompa ekipmanları yelpazemizin bir parçasıdır.

Ek pompa izleme için GuardianTM alarm sistemi gibi ek aksesuarların kullanılmasını öneririz.

Tapflo Çift Diyaframlı Hijyenik Diyaframlı Pompalar
Akıllı Enerji Tasarruflu Pompalar | TC Serisi

TC serisi akıllı pompalar, standart diyaframlı pompalara Tapflo tarafından tanıtılan LEAP teknolojisinin eklenmesiyle modifiye edilmiş halidir. LEAP® veya “Düşük Enerjili Hava Pompası”, standart pompalara kıyasla iç kayıpları ve sürtünmeyi en aza indirerek minimum çalışma hava basıncını azaltmak için hava tahrikli diyaframlı pompalarda kullanılan patentli bir teknolojidir. LEAP, diyafram milinin konumunu algılayan ve diyafram hareketini otomatik olarak kontrol eden bir ara sistem kullanır.

LEAP® teknolojisine sahip bir pompa, durmadan 0,3 bar’da pompalama yapmaya başlayabilir – testte, pompa diğer pompalar çalışmaya başlamadan önce maksimum kapasitesinin %70’ine ulaştı. Bu, %70’e varan enerji tasarrufu anlamına gelir.

Özellikler ve Faydalar:

  • Sonradan Takılabilir – herhangi bir Tapflo AODD pompasına uyar,
  • Gürültü Azaltma – daha düşük hava basıncı kullanmak pompa gürültüsünü azaltır,
  • Plastik, metal ve hijyenik pompalar için mevcuttur,
  • Genişletilmiş servis ömrü,
  • Parti Dağıtımı – pompa, gerekli hacim dağıtıldıktan sonra otomatik durmaya izin verir,
  • Geliştirilmiş bakım – ana vana, pompayı kurulumdan çıkarmadan 2 dakikadan kısa sürede değiştirilebilir,
  • Elektriksel geri bildirim – harici pompa çalışma izleme,
  • Basitleştirilmiş pompa kontrolü – pnömatik solenoid valfe gerek yoktur, maliyetleri düşürür ve kontrolü basitleştirir
  • Kuru çalışma, basınçsız çalışma
Tapflo Enerji Tasarruflu LEAP Teknolojili Hijyenik Diyaframlı Pompalar

LEAP Enerji Tasarruflu Teknoloji Logosu

Aksesuar
Diyafram Pompa Arabaları

Pompanızı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Teknolojik süreçleriniz fabrikanın farklı yerlerine mi yayılmış durumda? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanabilir. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi uyumlu.

Daha fazla bilgi edinmek ister misiniz? Tapflo pompa arabaları için ürün sayfasına göz atın.

Tapflo hijyenik diyafram pompa arabası
Alarm Sistemi | GuardianTM

GuardianTM sistemi, enerjiyi koruyan ve havalı diyaframlı pompayı verimsiz çalışmadan, gereksiz enerji tüketiminden ve parçaların ömrünün kısalmasından korumak için tasarlanmış bir cihazdır. Yüksek riskli uygulamalarda iş güvenliğini de artırır.

GuardianTM sistemi, sıvı basıncını izler ve basınç değeri ayarlanan değerin üzerine çıktığında veya altına düştüğünde bunu değiştirir. Böylece pompaları aşağıdaki durumlarda kontrol eder:

  • Bariyer koruması – Tapflo çift diyaframlı pompalar (TB serisi bariyer pompaları) ek bir yedek diyafram setine sahiptir. Sızıntı durumunda, sıvı hava çıkışından sızmak yerine pompa içinde kalır. Sistem, ana ve yedek diyaframlar arasındaki basıncı izler ve basınç ayar noktasını aştığında pompayı durdurur.
  • Kuru çalışma ve durdurma – sistem, pompanın sıvı çıkış basıncını izler. Emişte ortam olmaması ve pompaya hava çekilmesi nedeniyle basınç ayar noktasının altına düştüğünde pompayı durdurur.
  • Pompa tıkanıklığı ve yeniden başlatma – sistem, pompanın sıvı çıkış basıncını izler. Kapalı bir valf veya deşarj hattında aşırı basınç nedeniyle basınç ayar noktasının üzerine çıktığında pompayı durdurur. Basınç ayar noktasının altına düştüğünde pompa otomatik olarak çalışmaya devam eder.
Tapflo pompaları için Guardian alarm sistemi
Kontrol Sistemleri | TPUK

Pompa kurulumunun işlevselliğini ve esnekliğini artıran ve pompa veya sistemin kontrolünü sağlayan birçok çözüm sunuyoruz.

Pnömatik Dozaj Kontrolü

Dozaj kontrol ünitesi, herhangi bir havalı diyaframlı pompayı hassas bir şekilde tanımlanmış ve tekrarlanabilir miktarda ortam aktarmak üzere ayarlamanıza olanak tanır.
Bu cihazlar tamamen programlanabilir ve belirli bir miktar (TPUK-BP) veya belirli bir çalışma süresi (TPUK-BT) ayarlamanıza olanak tanır.

Pnömatik Sıvı Seviyesi Kontrolü

Bir tankta ayarlanmış sıvı seviyesini korumak için kullanılan tamamen pnömatik otomatik bir sistem.

Strok Sayacı/Düşük Basınç VFC

PLC sistemleriyle entegrasyon için voltajsız kontaklı (VFC) bir strok sayacı mevcuttur.

Ömür Sayacı

Pompanın çalışma ömrü boyunca yaptığı toplam strok sayısını gösterir. Kompakt, kullanımı kolay bir sistem, servis kontrolünü yapmanıza ve planlı önleyici bakım uygulamanıza olanak tanır.



Tapflo pompaları için kontrol sistemleri - TPUK serisi
Filtre-Regülatör ve İğne Vana Kiti

Bu kit kullanılarak pompa her zaman uygun hava kalitesi ve optimum basınç ve hızda çalışacak, bu da enerji tasarrufu sağlayacak ve pompa bileşenlerinin ömrünü uzatacaktır.

Kit, bir filtre-regülatör, basınç göstergesi, duvar braketi, iğne vana ve/veya su ayırıcısı içerir. Filtre 5 mikron, regülatör 0-12 bar’dır ve tüm boyutlardaki Tapflo havalı diyaframlı pompalar için 1/8″ ila 3/4″ boyutlarında mevcuttur.

Özellikler ve faydalar:

  • havalı diyaframlı pompalara sağlanan havanın optimum kalitesi ve basıncı,
  • enerji tasarrufu,
  • pompa bileşenlerinin ömrünün uzatılması.



Tapflo hava arıtma kiti - filtre-regülatör ve iğne vana
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

  • Özel sürümler

  • Aksesuar

Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 3-20 mm (büyük katı madde valfli versiyonda 95 mm’ye kadar)
Sıcaklık: 110 °C
Gövde yapım malzemeleri: elektro cilalı AISI 316L paslanmaz çelik
Diyafram yapım malzemeleri: PTFE, beyaz destekli PTFE, EPDM, beyaz EPDM, beyaz NBR
Valf topu yapım malzemeleri: PTFE, AISI 316, PU, seramik, PE1000
Hava dağıtıcı yapım malzemeleri: pirinç, AISI 316L paslanmaz çelik veya NBR, EPDM veya FKM O-ringli PET
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP Dişli bağlantıları Tapflo hijyenik diyaframlı pompa boyutları
T30 28 1″
T80 78 3″
T125 155 1 1/2″
T225 330 2″
T425 570 2 1/2″
T825 820 3″

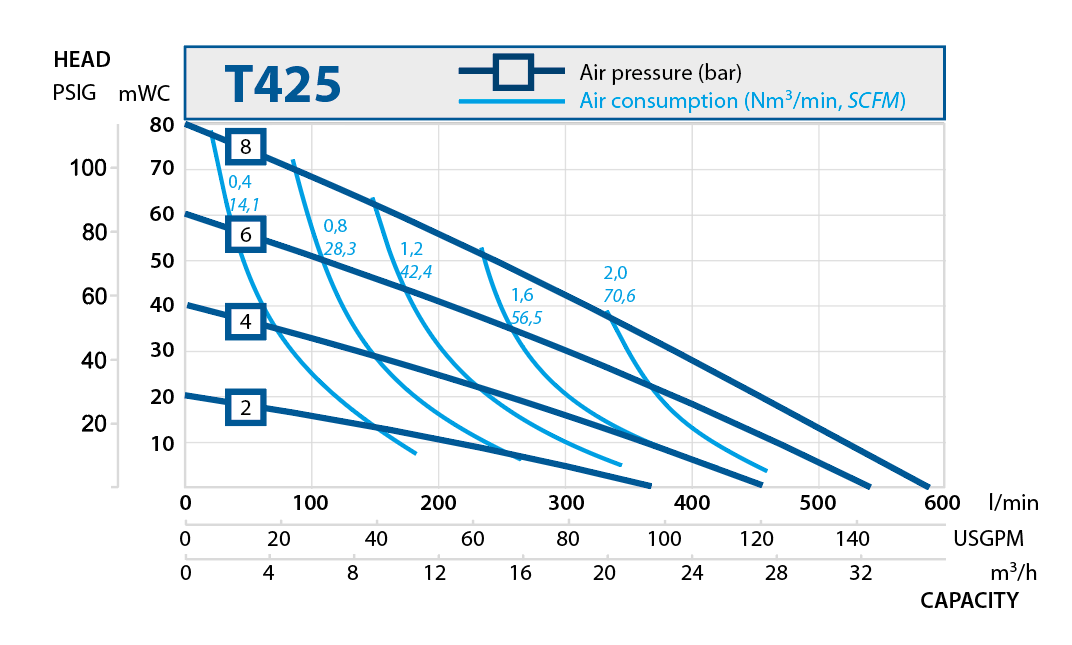

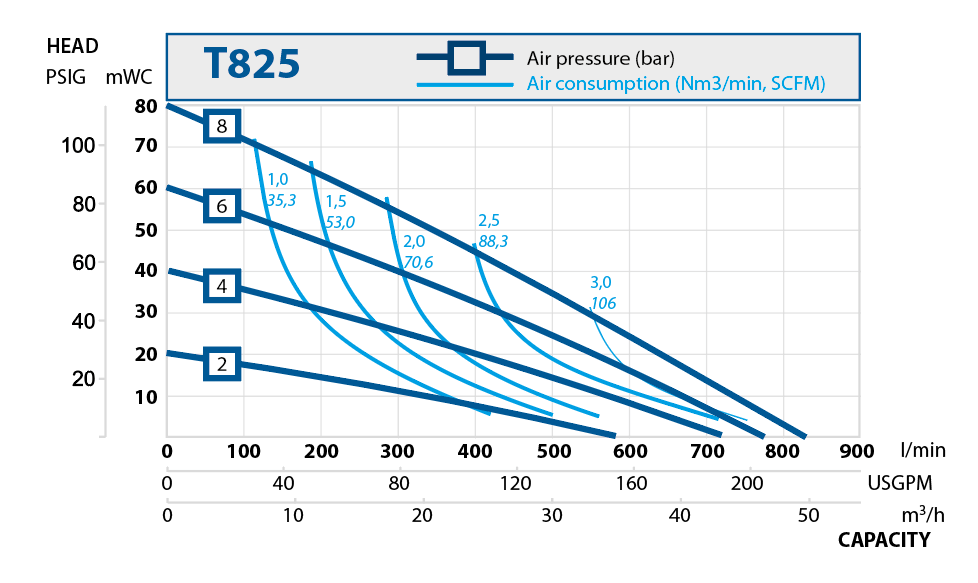

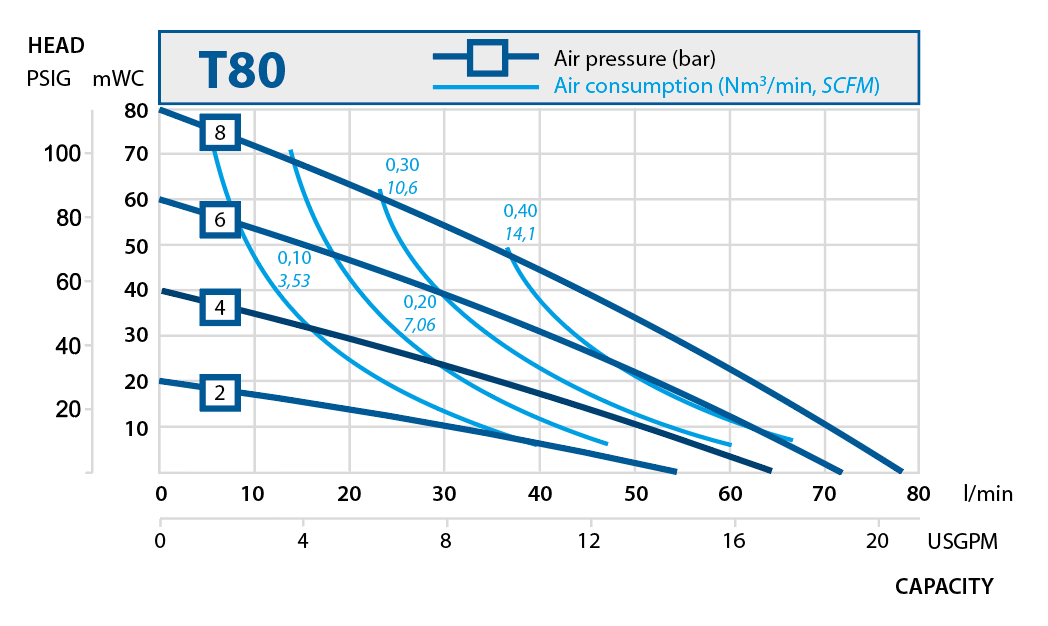

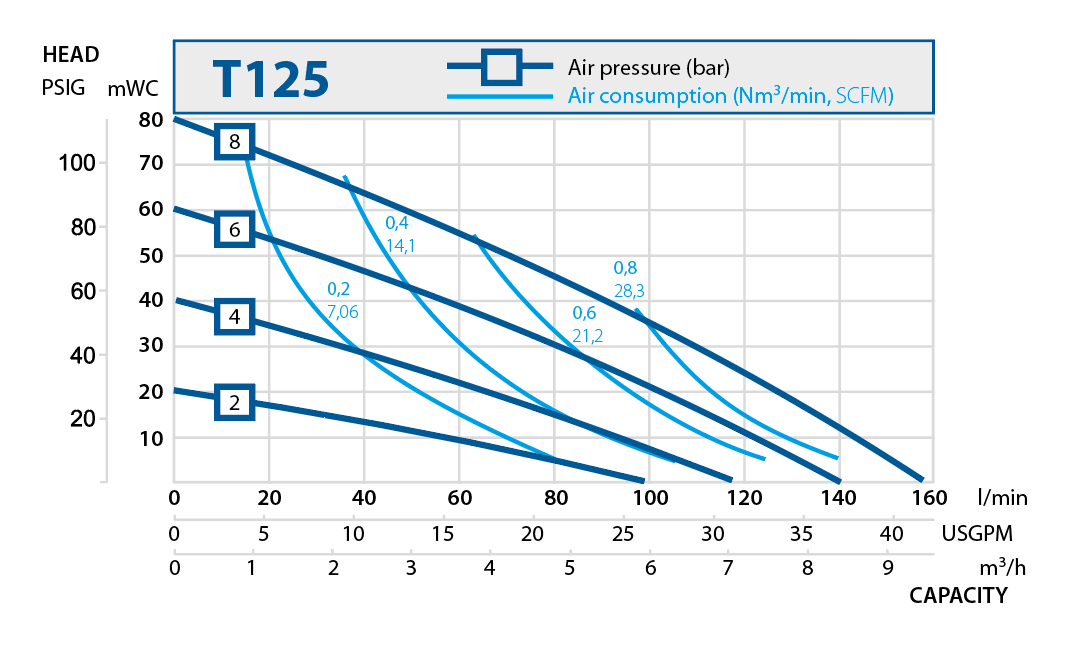

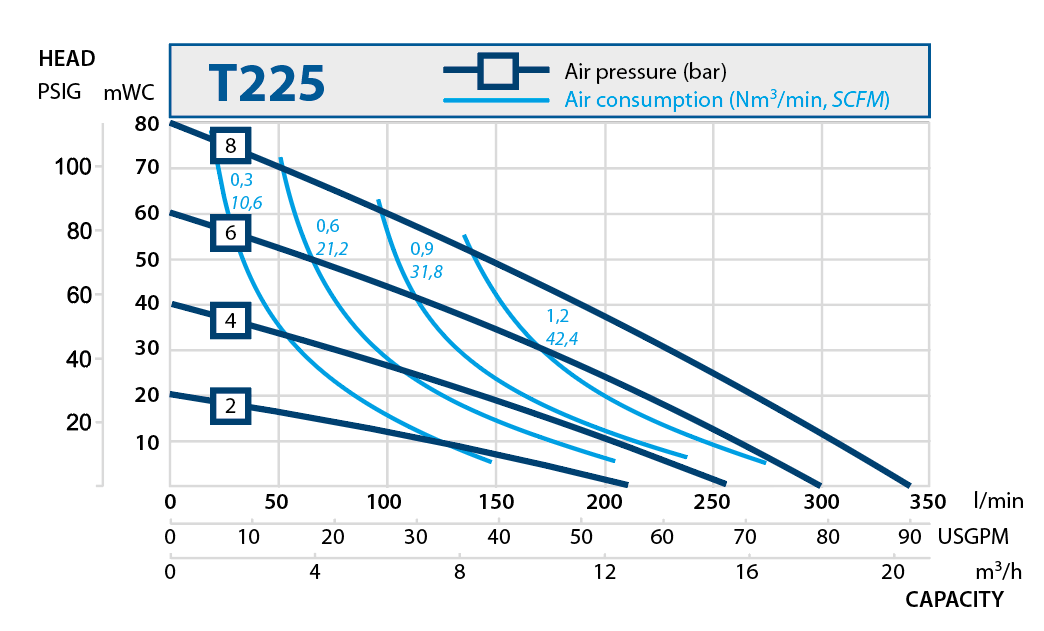

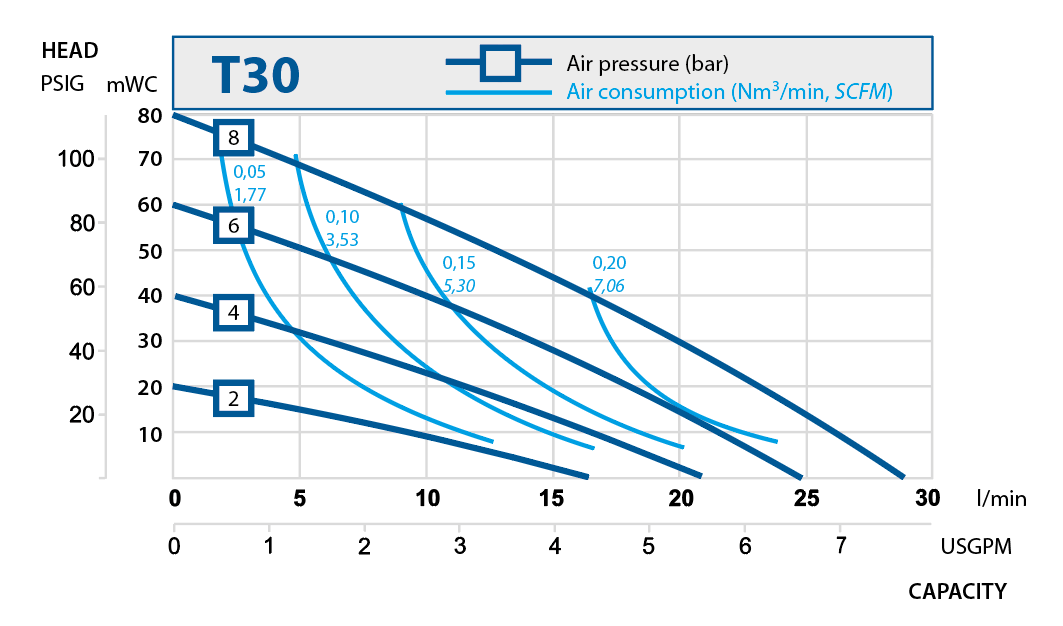

Performans eğrileri

Diyaframlı pompa filmleri
