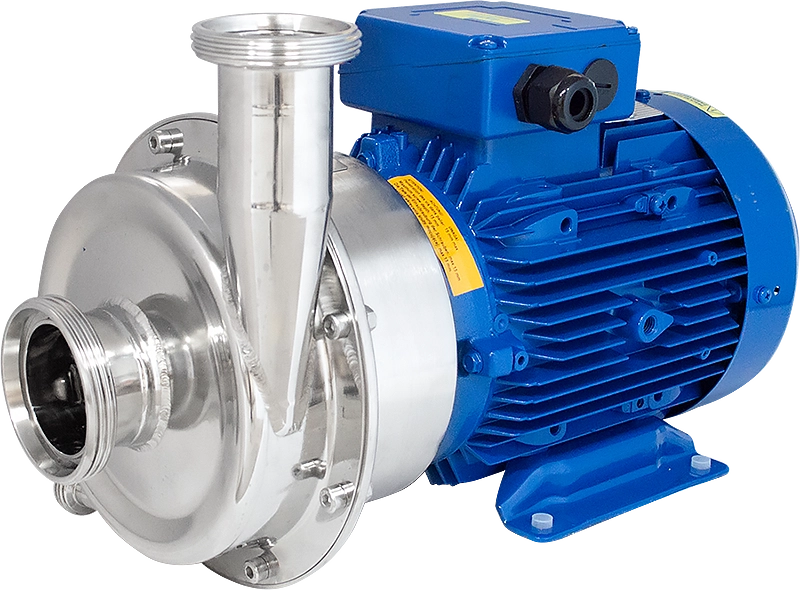

Hijyenik santrifüj pompalar – CTH serisi

Hijyenik santrifüj pompalar – CTH serisi

TEKLİF İSTEMİ +46 303 63390

CTH serisi, açık veya yarı açık çarklara sahip, hijyenik uygulamalar için tasarlanmış tek kademeli santrifüj pompalardır. AISI 316L paslanmaz çelikten üretilmiş ve Ra<0.8'e kadar elektro-cilalanmış CTH santrifüj pompalar mükemmel mekanik dayanım sunar ve 180°C’ye kadar ortam sıcaklıklarını işleyebilir. Basit tasarımları çok dayanıklı ve korozyona dayanıklıdır, aynı zamanda bakımı kolaydır, bu da arıza süresini en aza indirir.

Tapflo CTH santrifüj pompa, standart olarak yüksek yüzey kalitesi ve DIN 11851 hijyenik bağlantılar ile karakterize edilir. Gıda, ilaç ve kimya endüstrilerinde hijyenin ve pompanın tamamen boşaltılabilme yeteneğinin anahtar olduğu hijyenik uygulamalar için tasarlanmıştır.

CTH serisi, açık veya yarı açık çarklara sahip, hijyenik uygulamalar için tasarlanmış tek kademeli santrifüj pompalardır. AISI 316L paslanmaz çelikten üretilmiş ve Ra<0.8'e kadar elektro-cilalanmış CTH santrifüj pompalar mükemmel mekanik dayanım sunar ve 180°C’ye kadar ortam sıcaklıklarını işleyebilir. Basit tasarımları çok dayanıklı ve korozyona dayanıklıdır, aynı zamanda bakımı kolaydır, bu da arıza süresini en aza indirir.

Tapflo CTH santrifüj pompa, standart olarak yüksek yüzey kalitesi ve DIN 11851 hijyenik bağlantılar ile karakterize edilir. Gıda, ilaç ve kimya endüstrilerinde hijyenin ve pompanın tamamen boşaltılabilme yeteneğinin anahtar olduğu hijyenik uygulamalar için tasarlanmıştır.

Teknik veri
Pompa kapasitesi: 74 m3/sa (1200 l/dak)
Maks. boşaltma basıncı: 10 bar
Maks. katı madde boyutu:
6 mm
Sıcaklık: 90 °C (uzun kaplinli için 180 °C)
Viskozite: 200 mPa·s
Gövde yapım malzemeleri: AISI316L paslanmaz çelik, Ra<0.8 μm'ye kadar cam kumlama
Çark yapım malzemeleri: AISI316L paslanmaz çelik, Ra<0.8 μm'ye kadar cam kumlama
Mekanik salmastra: tekli: Seramik/Grafit (standart) veya SiC/SiC veya SiC/Grafit
O-ringler: FDA ve EC 1935/2004 uyumlu EPDM, FKM, FFKM, NBR, FEP
Elektrik motoru: IP55, IEC flanş B3/B14 (çıplak şaft versiyonu için B3) – ATEX sertifikalı Eex e veya Eex d ile mevcuttur
Mevcut boyutlar ve motorlar:
Model Motor gücü
KW
IEC Motor boyutu
CTH AA-03 0.37 71
CTH AA-05 0.55 71
CTH BB-07 0.75 80
CTH CC-15 1.5 90
CTH CC-22 2.2 90
CTH CE-22 2.2 90
CTH DD-40 4.0 112
CTH DF-40 4.0 112
CTH EF-55 5.5 132
CTH EG-55 5.5 132
CTH EF-75 7.5 132
CTH EG-75 7.5 132
CTH AA-024 0.25 71
CTH BB-054 0.55 80
CTH CC-114 1.1 90
CTH CE-114 1.1 90
CTH DD-224 2.2 100
CTH DF-224 2.2 100
CTH DG-224 2.2 100
Tipik uygulamalar
Sektör Uygulama örneği
Gıda Yenilebilir yağ, alkoller, süt ürünleri, meyve suları, deterjanlar, su, CIP işleminde sıvıların pompalanması
Kimya Kimyasallar ve çözücüler
Mekanik Kimyasal reaktifler, süspansiyonlar, yağlar, gresler, soğutucular ve deterjanlar. Asit ve baz dozajlaması.
Isı eşanjörleri Isı eşanjörlerinde sıvı sirkülasyonu.
Çalışma prensibi

Tapflo Yüksek Performanslı Santrifüj Pompalar CTX. Çalışma prensibi

Santrifüj pompanın iki ana bölümü, kanatçıklı çark ve pompa gövdesidir. Sıvı, hızla dönen çarkın merkezine yakın emme bağlantısından pompaya girer. Emme tarafındaki sıvı, çark ekseni boyunca hareket eder ve kanatçıklar tarafından üretilen merkezkaç kuvveti nedeniyle, gövdedeki bir hazneye radyal olarak dışarı doğru atılır. Gövde, deşarj nozülüne doğru spiral şeklinde kademeli olarak genişler, bu da sıvı hızını azaltır ve dolayısıyla basıncı artırır (difüzör etkisi). Aynı zamanda, sıvı merkezkaç kuvveti nedeniyle çark tarafından deşarj bağlantısına doğru radyal olarak dışarı atılırken, çarkın merkezindeki basınç düşer, bu da pompaya sıvı emme etkisini artırır ve sürekli bir sıvı transfer süreci sağlar.

Daha fazla bilgi ister misiniz? Santrifüj pompalar hakkındaki bilgi hazinemizi inceleyin!

İnşaat
Tapflo CT santrifüj pompalar için açık çark

Açık Çark

CTH serisi pompalar, sağlam tasarımlı, yüksek verimli ve düşük Net Pozitif Emme Yüksekliği gereksinimine (NPSHr) sahip açık çarklıdır. Açık çarklı CTH serisi pompalar hem temizlenmesi kolaydır hem de katı madde içeren sıvıların pompalanması için uygundur. Pompa performansının belirli çalışma noktalarına veya aralıklarına uyarlanması, sabit hızlarda çark budaması veya sabit çark çaplarıyla hız kontrolü ile sağlanabilir.

Tapflo CT santrifüj pompalar için yarı açık çark

Yarı Açık Çark

CTH serisi pompalar yarı açık çark ile donatılabilir. Standart açık çark ile karşılaştırıldığında, yarı açık çark daha kararlı çalışma, daha düşük gürültü seviyeleri, daha az titreşim ve daha sağlam bir tasarım sunar. Yarı açık çark, pompalanan sıvıda sert katı maddeler bulunabileceğinde önerilir.

Mekanik Salmastra

Tekli Mekanik Salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da iç pompa haznesinin tamamen temizlenebilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tekli mekanik salmastrası

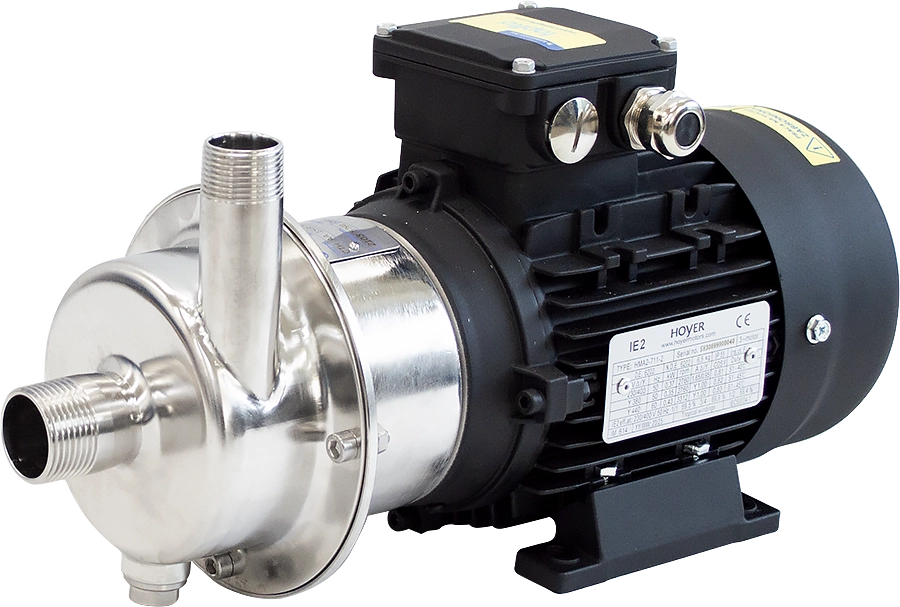

Hijyenik Tapflo CTH santrifüj pompalar

Çeşitli Bağlantılar

BSPT dişli veya EN 1092-1 veya ANSI 150 Lbs’ye göre flanşlı bağlantılar.

Ra<0.8 μm Kasa Mevcut

Islanan ve dış parçalar Ra<0.8 μm'ye kadar kumlama yapılmıştır.

Tapflo CTX H hijyenik santrifüj pompaların kasası
Aksesuarlar ve özel sürümler
Yağlanmış Salmastra

Ürün pıhtılaşma veya kristalleşme eğilimindeyken mükemmel bir seçenektir. Yağ deposu, mekanik salmastra odasına bağlıdır.

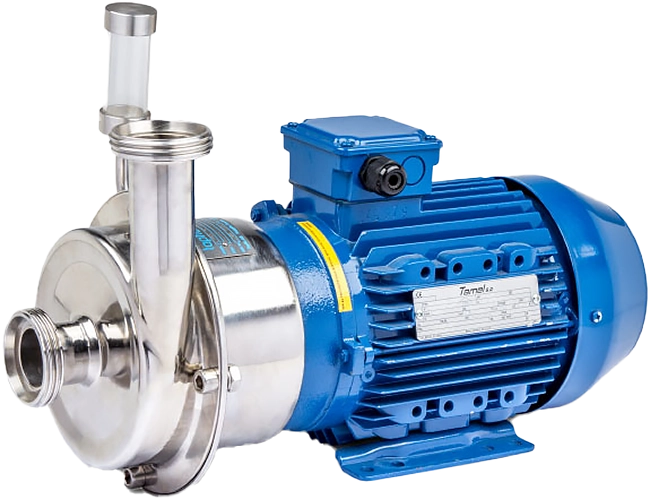

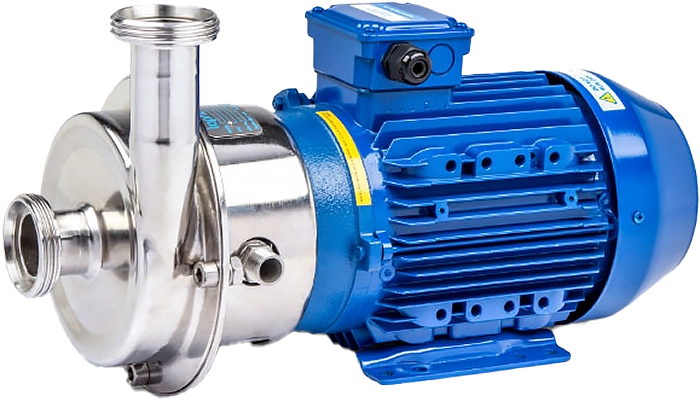

Tapflo CTH Hijyenik Santrifüj Pompalar Yağlanmış Salmastralı
Isıtma Ceketi

Ürün katılaşması olasılığı olan mekanik salmastralar için mükemmel koruma sağlar. Ayrıca pompalanan ürünün belirli bir sıcaklığı (yüksek veya düşük) koruması gerektiğinde kullanılır.
Ceketin içinde sürekli olarak bir ısıtma veya soğutma ortamı dolaşır.

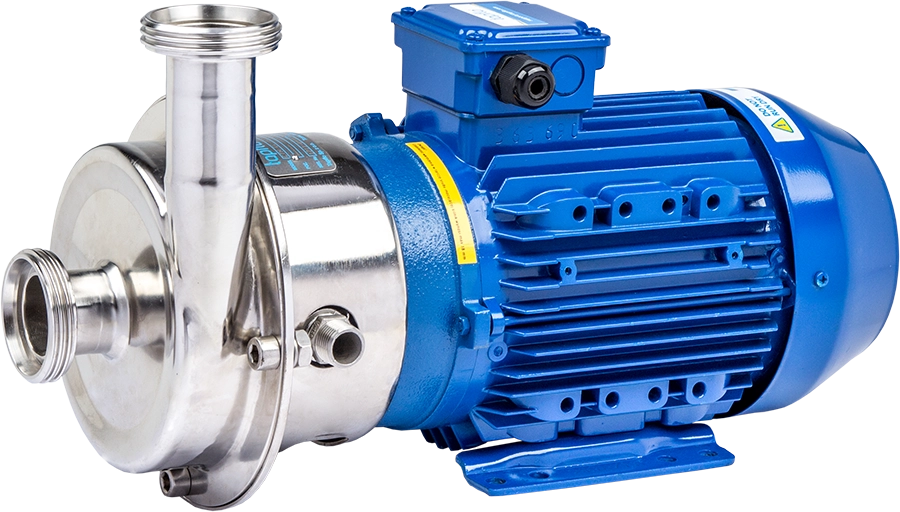

Tapflo CTH Hijyenik Santrifüj Pompalar Isıtma Ceketli
Hijyenik Kapak

Parlak AISI 316L çelikten yapılmış motor kapağı, motoru dış etkenlerden korur.

Montaj Braketleri

Pompa ünitesi, temele kalıcı olarak sabitlenebilen bir tabana monte edilebilir.

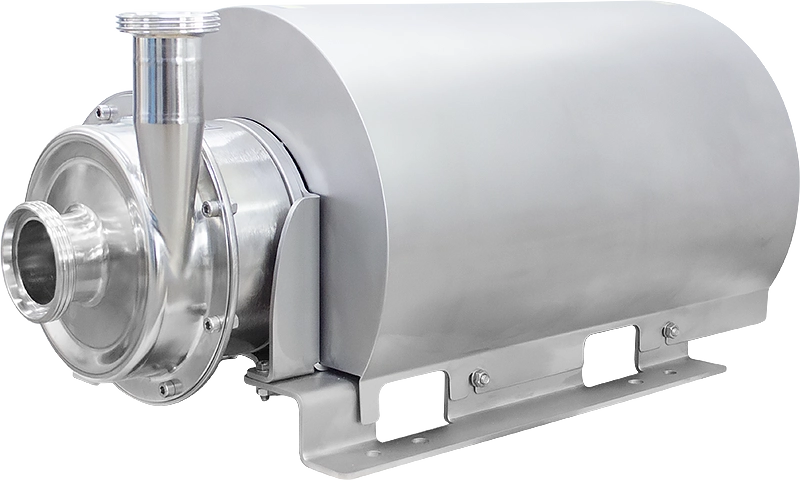

Tapflo CTH Hijyenik Santrifüj Pompalar Hijyenik Kapak ve Montaj Braketleri ile
Uzatılmış Şaft Versiyonu

Yağ veya parafin gibi sıcak sıvıları 180°C’ye kadar sıcaklıklarda pompalamak için mükemmel bir çözüm. Bir taban üzerine kuplaj ve kapak ile monte edilmiş tam pompa ünitesi.

Tapflo CTH Hijyenik Santrifüj Pompalar Uzatılmış Şaftlı
Tahliye Tapası

Pompa gövdesindeki tapa, pompa başı odasının tamamen boşaltılmasına olanak tanır.

Tapflo CTH Hijyenik Santrifüj Pompalar Tahliye Tapalı
Santrifüj Pompalar İçin Arabalar

Tek bir pompayı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Fabrikanın her yerine yayılmış teknolojik süreçleriniz mi var? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanmıştır. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve Faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya göre uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi uyumlu.

Daha fazla bilgi ister misiniz? Tapflo pompa arabaları ürün sayfasına göz atın.

Tapflo Endüstriyel Santrifüj Pompa Arabası - S Boyut
Alternatif santrifüj pompalar
Hijyenik Yüksek Performanslı Santrifüj Pompalar | CTX H serisi

Gıda, süt ürünleri, kimya ve ilaç endüstrileri dahil olmak üzere hijyenik uygulamalar için tasarlanmıştır.

Standart olarak DIN 11851 uyumlu hijyenik bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Temas eden parçalar standart olarak Ra <0,8 μm'ye (talep üzerine Ra <0,5 μm) elektro-cilalanmıştır ve dış yüzeyler Ra <3,2 μm'ye cam bilye ile kumlama yapılmıştır. Daha fazla bilgi ister misiniz? CTX H hijyenik santrifüj pompalar ürün sayfasına göz atın.

Pompy wirowe higieniczne Tapflo CTX H
Endüstriyel Santrifüj Pompalar | CTI serisi

Kimya, petrokimya ve makine imalatı endüstrilerinde basınç yükseltme, dozajlama, yükleme ve boşaltma, tank temizleme ve ölçüm için tasarlanmıştır.

Mükemmel mekanik ve korozyon direnci ile karakterize edilen bu pompalar, talep üzerine ATEX uyumlu olabilir.

Daha fazla bilgi ister misiniz? CTI endüstriyel santrifüj pompalar ürün sayfasına göz atın.

Przemysłowe pompy wirowe Tapflo CTI
Kendinden Emişli Santrifüj Pompalar | CTS H serisi

Sayesinde

Daha fazla bilgi ister misiniz? CTS H kendinden emişli santrifüj pompalar ürün sayfasına göz atın.

Samozasysające higieniczne pompy wirowe Tapflo CTS H
Dikey Santrifüj Pompalar | CTV serisi

Sayesinde

Daha fazla bilgi ister misiniz? CTV dikey santrifüj pompalar ürün sayfasına göz atın.

Plastik Santrifüj Pompalar | CTP serisi ve CTM

Sayesinde

Daha fazla bilgi ister misiniz? CTP plastik santrifüj pompalar ürün sayfasına ve CTM manyetik tahrikli plastik santrifüj pompalar ürün sayfasına göz atın.
