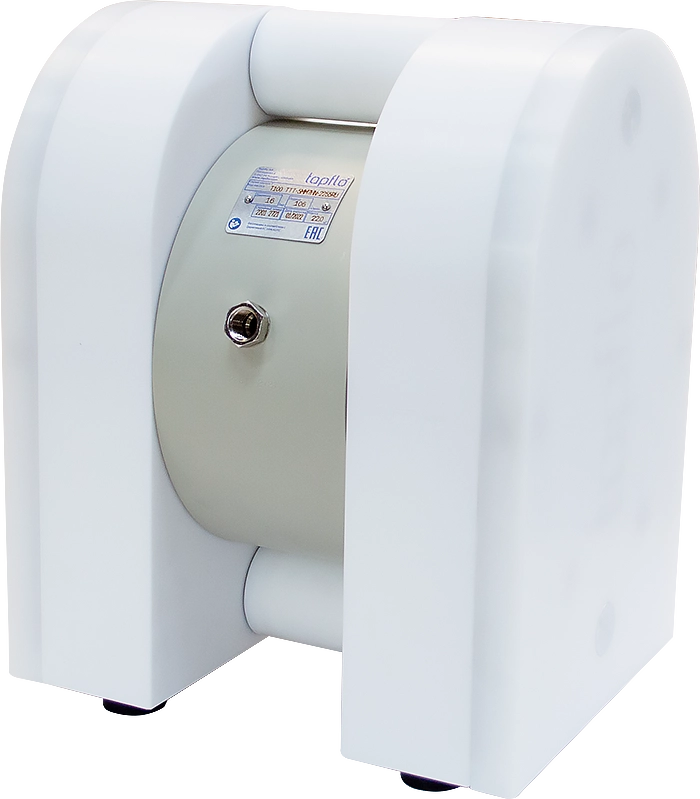

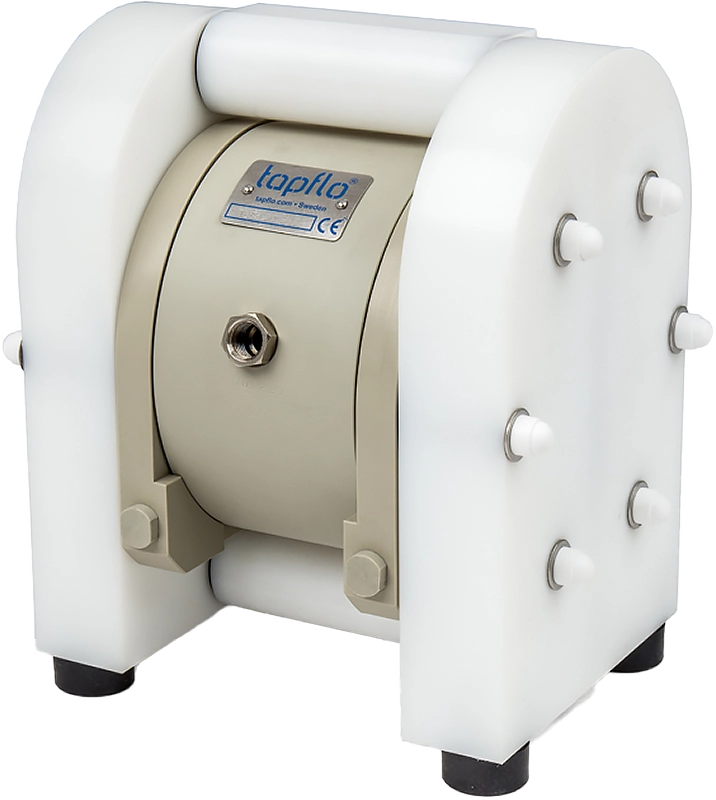

Plastik diyaframlı pompalar. PE ve PTFE serisi
Tapflo diyaframlı pompalar, yoğunluğu, kimyasal agresifliği veya katı madde içeriği ne olursa olsun neredeyse her sıvıyı pompalamak için çok yönlü pompalardır. Tüm Tapflo diyaframlı pompaların ayırt edici özelliği, kompakt ve basit tasarımlarıdır. Elektrik gücü gerektirmezler, basit bakım sağlarlar ve servis maliyetlerinin en üst düzeyde azaltılmasını sağlarlar. Polietilen (PE) veya saf politetrafloroetilen (PTFE) olmak üzere iki malzemeden temin edilebilirler.
Tapflo diyaframlı pompa, şu anda piyasada bulunan en çok yönlü pompalardan biridir. Kimya, gıda, kağıt, elektronik, yüzey işlem ve atık su arıtma endüstrilerindeki zorlu, endüstriyel çalışma koşullarının gereksinimlerini karşılar.
HIZLI GERÇEKLER
ÖZELLİKLER & FAYDALAR
Tapflo diyaframlı pompalar, yoğunluğu, kimyasal agresifliği veya katı madde içeriği ne olursa olsun neredeyse her sıvıyı pompalamak için çok yönlü pompalardır. Tüm Tapflo diyaframlı pompaların ayırt edici özelliği, kompakt ve basit tasarımlarıdır. Elektrik gücü gerektirmezler, basit bakım sağlarlar ve servis maliyetlerinin en üst düzeyde azaltılmasını sağlarlar. Polietilen (PE) veya saf politetrafloroetilen (PTFE) olmak üzere iki malzemeden temin edilebilirler.
Tapflo diyaframlı pompa, şu anda piyasada bulunan en çok yönlü pompalardan biridir. Kimya, gıda, kağıt, elektronik, yüzey işlem ve atık su arıtma endüstrilerindeki zorlu, endüstriyel çalışma koşullarının gereksinimlerini karşılar.
| Pompa kapasitesi: | 49 m3/sa (820 l/dak) | |
| Maks. boşaltma basıncı: | 8 bar | |
| Maks. katı boyutu: | 3-15 mm | |
| Sıcaklık: | 100 °C | |
| Gövde malzemeleri: | PE, PTFE | |
| Diyafram malzemeleri: | PTFE, PTFE 1705B, EPDM, NBR, FKM | |
| Valf topu malzemeleri: | PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM | |
| Hava dağıtıcı malzemeleri: | pirinç, AISI 316L çelik veya PET | |
| Malzeme tasarımlarındaki temel farklılıklar: | ||
| PE HD (polietilen) | Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir. | |
| PTFE (saf politetrafloroetilen) | Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir. | |
| Mevcut boyutlar: | |||
| Model | Maks. kapasite (l/dak) | BSP dişli bağlantılar | ![]() |

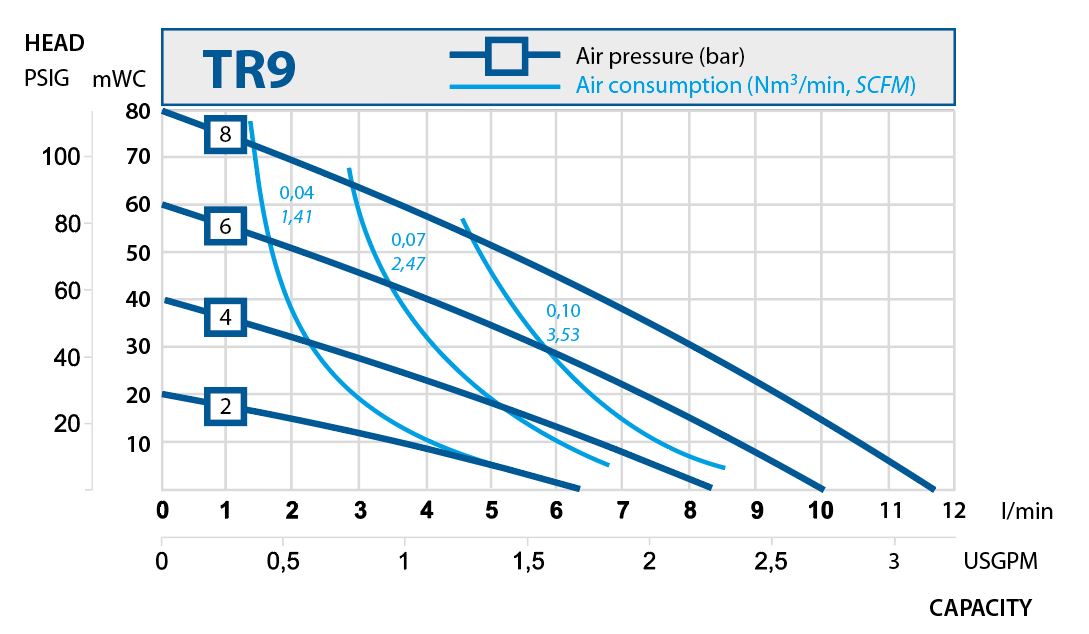

| TR09 | 11 | 1/4″ | |

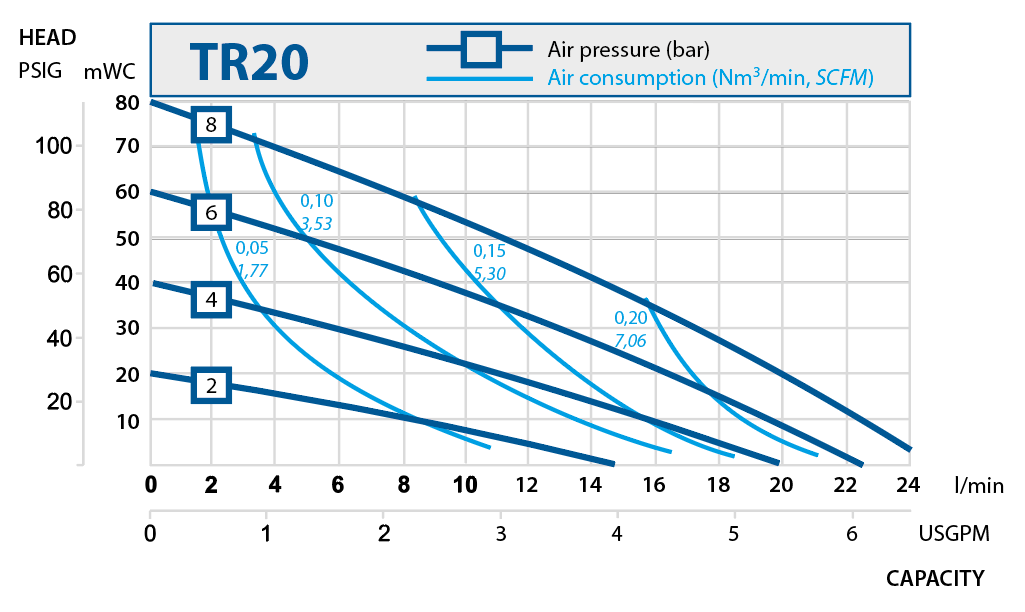

| TR20 | 24 | 3/8″ | |

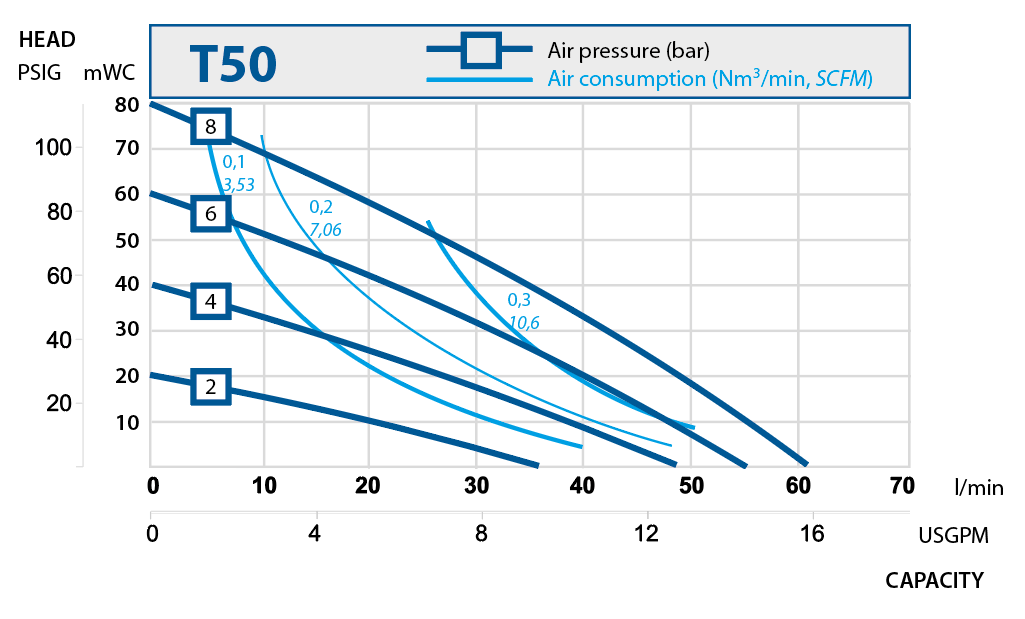

| T50 | 60 | 1/2″ | |

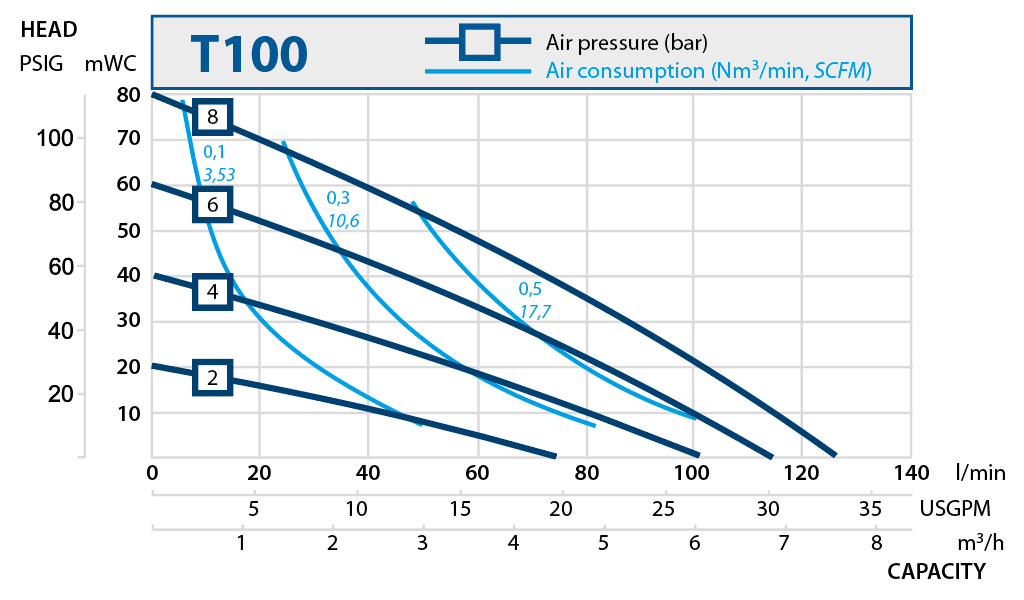

| T100 | 125 | 1″ | |

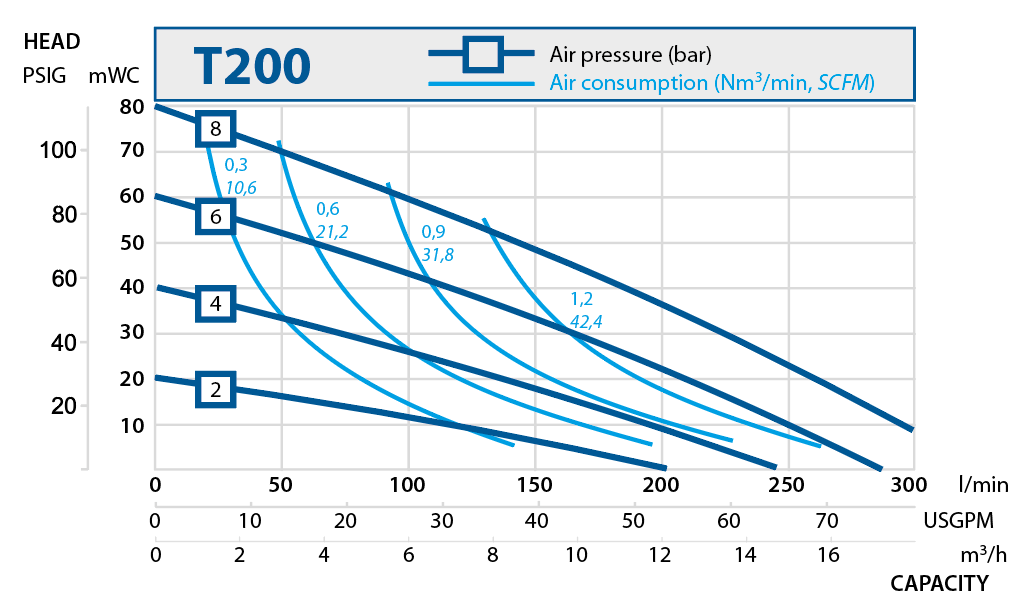

| T200 | 330 | 1 1/2″ | |

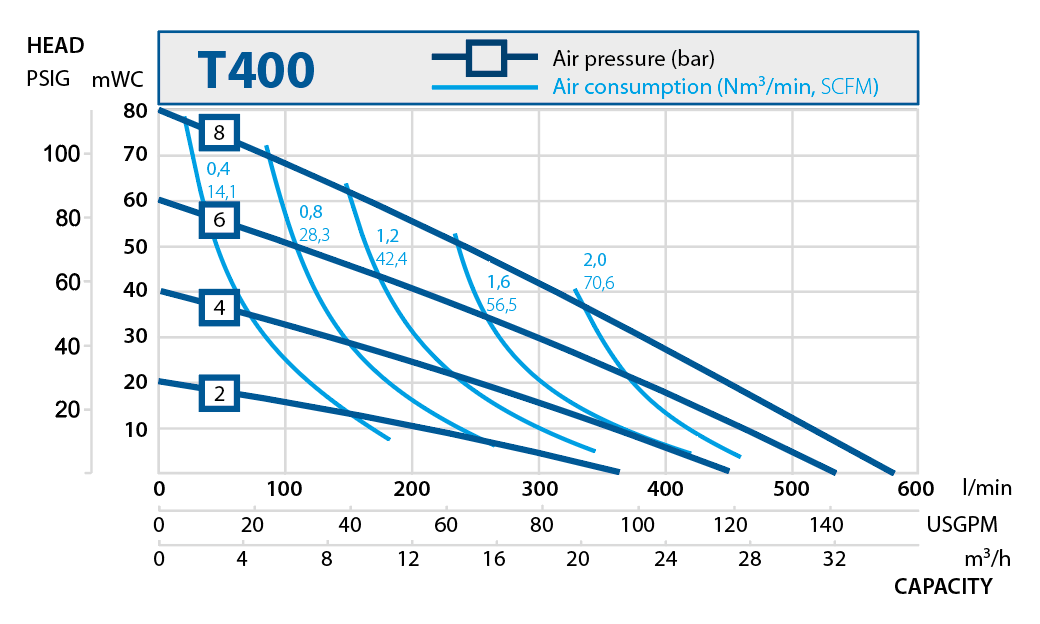

| T400 | 570 | 2″ | |

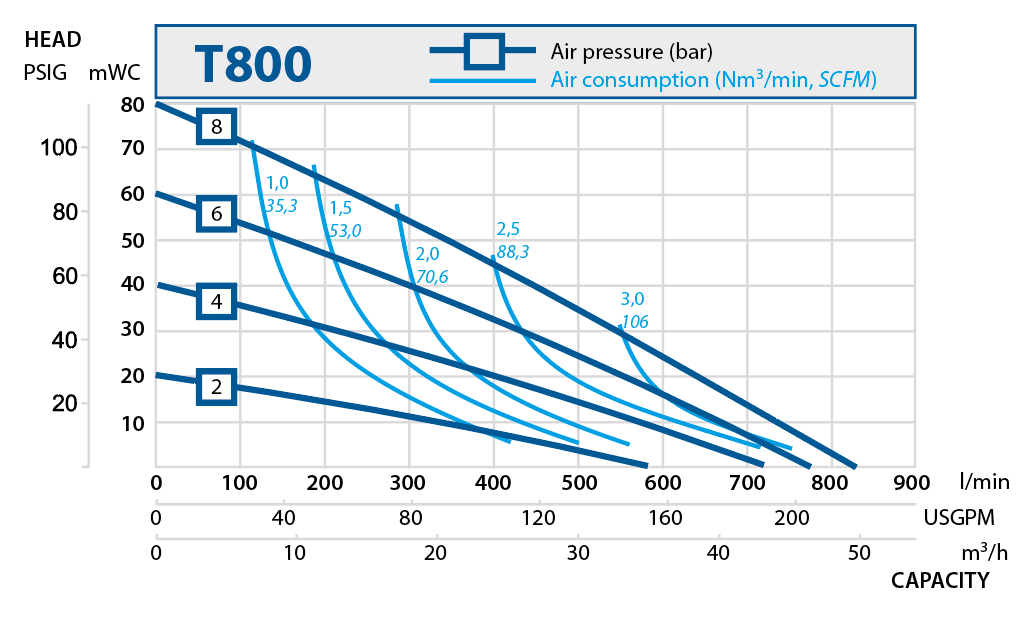

| T800 | 820 | 3″ | |
| Sektör | Uygulama örneği |
| Kimya | asitler, bazlar, alkoller, çözücüler, lateks, emülsiyonlar |
| Gıda | CIP sıvıları, baharatlar, pigmentler |
| Kağıt | tutkallar, bulamaçlar, yapıştırıcılar, incelticiler, reçine, sodyum silikat, titanyum oksit |
| Yüzey işlemleri | galvanik banyolar, asitler, çözücüler, anot çamurları, vernikler, emayeler |
| Atıksu arıtma tesisleri | çamur, flokülantlar, filtre preslerine uygulama, nötralizasyon |
| Elektronik | sıvı taşıma, “ultra” saf ortamlar, elektrolitik kaplama çözeltileri, cıva, çözücüler |
| Baskı | tutkallar, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler |
![]() |
1. Montaj esnekliği Bağlantılar 180° dönebilir. Konumunu montaja göre ayarlamak için bağlantıyı çevirmeniz yeterlidir. Standart olarak BSP veya NPT iç dişli plastik bağlantılar mevcuttur. Paslanmaz çelik dahil diğer versiyonlar talep üzerine temin edilebilir. |

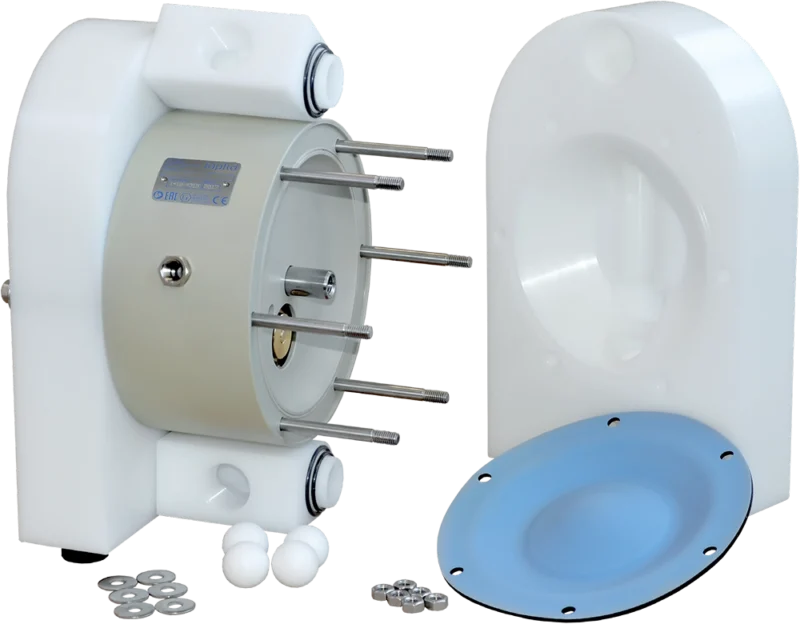

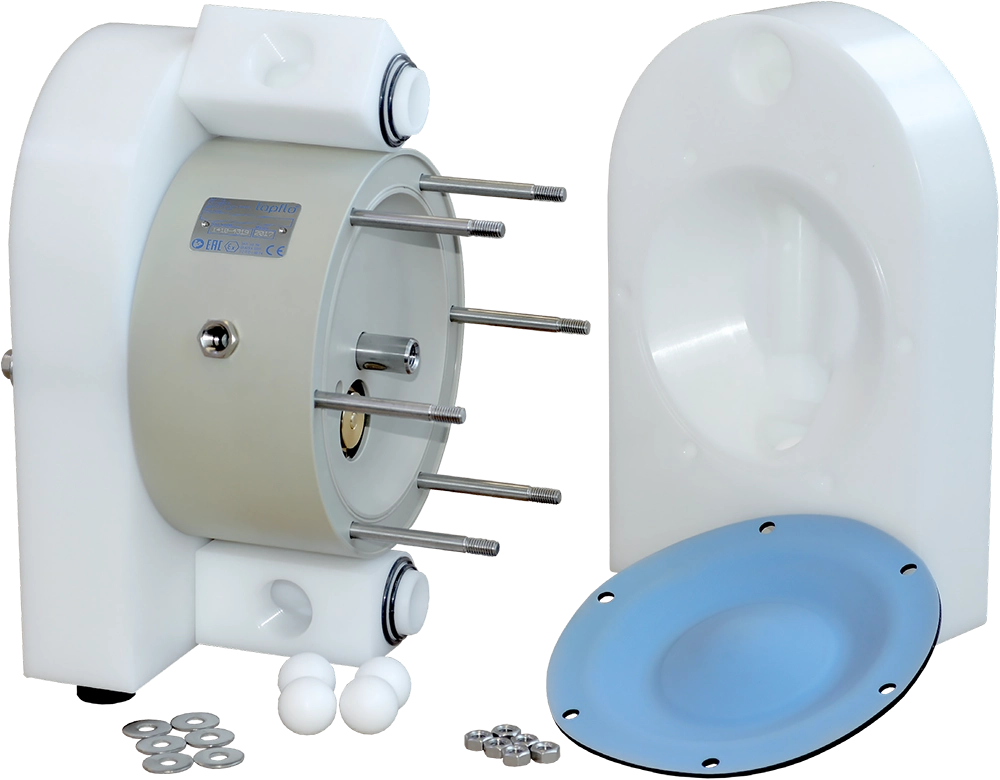

| 2. Sağlam ve dayanıklı gövde Pompa gövdesi masif PE veya PTFE bloktan işlenmiştir. Sağlam yapı, mekanik yüklere ve agresif kimyasallara karşı koruma sağlar. |
|
| 3. Düşük hava tüketimi Hava besleme sistemi, tüm hava kanallarını en aza indirmek için tasarlanmıştır. Bu, tüm “ölü alanların” ortadan kaldırılmasına ve dolayısıyla maksimum pompa verimliliğinin elde edilmesine olanak tanımıştır. |
|
| 4. Kimyasallar için tasarlanmış yapı Çok katmanlı diyafram, ortam tarafında tamamen düzgün bir yüzeye (metal elemanlar olmadan) sahiptir. Bu, kimyasalların taşınması için ideal bir çözümdür. |
Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Küresel vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.
Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyaframın ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.
EMME
Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olgusu meydana gelir.
BOŞALTMA
İkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu boşaltma portuna doğru iter.
| Uzun ömürlü diyaframlar
Tapflo diyaframları, zorlu koşullarda çalışmak için ideal olan kompozit yapılardır ve akışkanla temas eden yüzeyde tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar. Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur. Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR. ![]() Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca stroka kadar dayanacak olan kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve insert kalıplama işlemine uyarlanır. |
(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman |
![]() |
Ekonomik güç kaynağı – hava dağıtıcıları
Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasında pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcı yağlama gerektirmez. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur. Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik |
| Bilyalı çek valfler
Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valf ile donatılmıştır. Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L. |
![]() |
| Varil Pompaları | TD Serisi
Küçük tankların boşaltılmasını kolaylaştırır ve pompanın farklı tanklar ve variller arasında taşınmasını sağlar. Varilleri ve kapları boşaltmak için hafif ve mobil bir çözüm. Pompalar PP veya PTFE tüp ve AISI 316L paslanmaz çelik bir tutamak ile donatılmıştır. Özellikler ve Avantajlar:
|
![]() |
| ATEX Patlamaya Dayanıklı Pompalar | TX Serisi
Tapflo diyaframlı pompalar, antistatik PE ve PTFE’den yapılmış, potansiyel olarak patlayıcı ortamlarda kullanım için tasarlanmıştır. ATEX Direktifi 2014/34/EU’ya uygun olarak Bölge 1 EX’te kullanılabilirler. |
![]() |
| Dahili Pulsasyon Sönümleyicili Pompalar | TK Serisi
Dahili pulsasyon sönümleyici, alanın sınırlı olduğu yerlerde deşarj hattındaki basınç dalgalanmalarını ortadan kaldırmak için ideal bir çözümdür. Mevcut boyutlar: TRK20, TK50, TK100, TK200 |
![]() |

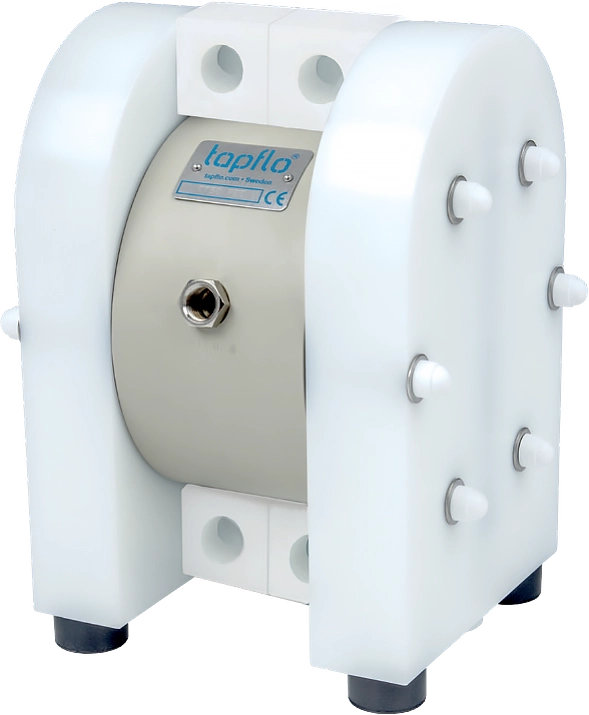

| Çift Manifoldlu Pompalar | TT Serisi
Tapflo PE ve PTFE serisi pompalar, pompa giriş ve çıkışında çift manifoldlarla donatılabilir. Bu, karıştırma veya sıvıları dolaştırma için kullanılan “tekte iki pompa” etkisini verir. Bir pompa haznesindeki ortam, diğerindeki ortamdan ayrılır. Örnek uygulamalar:
|
![]() |
| Çift Diyaframlı Pompalar | TB Serisi
Kimyasallar gibi tehlikeli uygulamalar için tasarlanmıştır. Çift diyafram kullanımı, potansiyel olarak tehlikeli veya değerli ortamların hava dağıtım sistemine ve çevreye sızma riskini önemli ölçüde azaltır. Özellikler ve Avantajlar:
Tapflo TB çift diyaframlı pompa (sözde bariyer pompa), piyasadaki diğer bariyer sistemlerinden daha güvenlidir. Pompalanan ortamın sızdırmazlığını sağlayan, sızıntıları izleyen ve bunlara yanıt veren pompa ekipmanları yelpazemizin bir parçasıdır. |
![]() |
| Akıllı Enerji Tasarruflu Pompalar | TC Serisi
Akıllı TC serisi pompalar, standart diyaframlı pompaların Tapflo tarafından tanıtılan LEAP teknolojisi ile donatılmış bir modifikasyonudur. LEAP® veya “Düşük Enerjili Hava Pompası”, standart pompalara kıyasla iç kayıpları ve sürtünmeyi azaltarak minimum çalışma hava basıncını düşürmek için havalı diyaframlı pompalarda kullanılan patentli bir teknolojidir. LEAP, diyafram milinin konumunu algılayan ve diyaframın hareketini otomatik olarak kontrol eden bir ara sistem kullanır. LEAP® teknolojisine sahip bir pompa, 0,3 bar basınçta bloke olmadan pompalama yapmaya başlayabilir – testte, pompa diğer pompalar çalışmaya başlamadan önce maksimum kapasitesinin %70’ine ulaştı. Bu, %70’e varan enerji tasarrufu anlamına gelir. Özellikler ve Avantajlar:
|
|

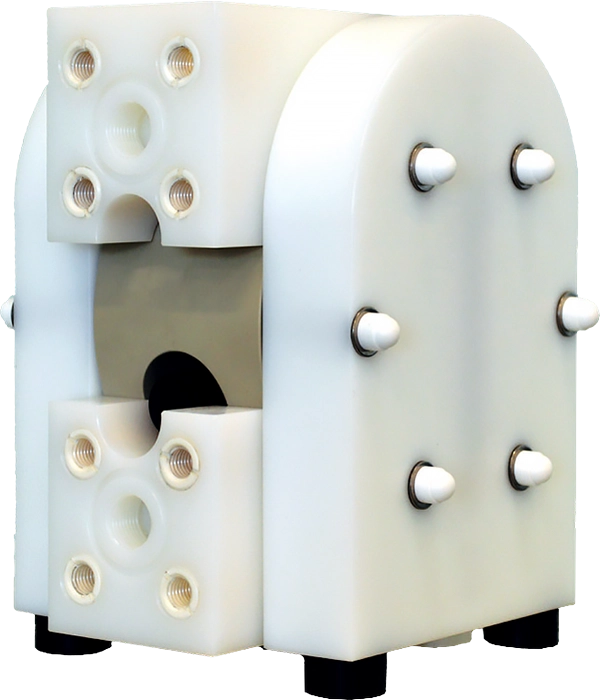

| Entegre Flanşlı Pompalar | 3D/3A
Entegre flanşların sağlam tasarımı, kurulumla ilgili titreşim riski olduğunda kendini kanıtlar. Sağlam konektörler daha iyi stabilite ve pompa sızdırmazlığı sağlar. Bu tasarım, pompa daha yüksek basınçlarda çalıştığı TF filtre pres pompaları gibi en zorlu uygulamalar için mükemmel bir çözümdür. Mevcut boyutlar: T50, T100, T200, T400 |
![]() |
| Pnömatik Karıştırıcı | Pneumixer
Boya endüstrisinde kullanım için tasarlanmıştır. Varillerde depolanan boyalar ve pigmentler tabakalaşabilir, bu nedenle kullanımdan önce karıştırılmaları gerekir. Bu, işlem süresini, ürün tüketimini, dağınıklığı ve masrafı artıran sallama, çalkalama veya bir karıştırıcıya pompalama içerir. Özellikler ve Avantajlar:
|
![]() |
| AODD Pompalar İçin Pulsasyon Sönümleyiciler | DT Serisi
Tapflo DT Aktif Pulsasyon Sönümleyici, pompa çıkışındaki basınç dalgalanmalarını ortadan kaldırmanın en etkili yoludur. Basınçlı hava ve diyafram ile aktif olarak çalışır, titreşimi en aza indirmek için mevcut basınca otomatik olarak uyum sağlar. Tapflo DT Aktif Pulsasyon Sönümleyiciler, ATEX patlayıcı ortamlarda kullanıma yönelik tasarlanmış versiyonlar dahil olmak üzere tüm Tapflo diyaframlı pompa boyutları ve malzeme versiyonları için mevcuttur. Daha fazla bilgi ister misiniz? Tapflo Pulsasyon Sönümleyiciler ürün sayfasına göz atın. |
![]() |
| Diyaframlı Pompalar İçin Arabalar
Tek bir pompayı tesisinizde birden fazla yerde kullanmak ister misiniz? Teknolojik süreçleriniz fabrikanın farklı yerlerine mi yayılmış? Çoğu Tapflo pompasına özel mobil çözümler sunuyoruz. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır. Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur: Özellikler ve Avantajlar:
Daha fazla bilgi ister misiniz? Tapflo Pompa Arabası ürün sayfasına göz atın. |
![]() |
| Alarm Sistemi | GuardianTM
GuardianTM sistemi, enerjiyi boşa harcayan ve parçaların ömrünü kısaltan verimsiz çalışmaya karşı bir hava ile çalışan çift diyaframlı pompayı korumak için tasarlanmış enerji tasarrufu sağlayan bir cihazdır. Ayrıca yüksek riskli uygulamalarda iş güvenliğini artırır. GuardianTM sistemi, sıvı basıncını izler ve basınç değeri ayarlanan değerin üzerine çıktığında veya altına düştüğünde bunu değiştirir. Pompaları aşağıdaki durumlarda kontrol eder:
|
![]() |
| Kontrol Sistemleri | TPUK
Pompa kurulumunun işlevselliğini ve esnekliğini artıran ve pompa veya sistemin kontrolünü sağlayan birçok çözüm sunuyoruz. Pnömatik Parti Kontrolü Parti kontrol ünitesi, herhangi bir hava ile çalışan diyaframlı pompayı hassas bir şekilde tanımlanmış ve tekrarlanabilir miktarda ortam aktarmak üzere ayarlamanıza olanak tanır. Pnömatik Seviye Kontrolü Bir tankta belirli bir sıvı seviyesini korumak için kullanılan tamamen pnömatik otomatik bir sistem. Strok Sayacı/Düşük Basınç VFC PLC sistemleriyle entegrasyon için voltajsız kontaklı (VFC) bir strok sayacı mevcuttur. Ömür Sayacı Pompanın çalışma ömrü boyunca yaptığı toplam strok sayısını gösterir. Kompakt, kullanımı kolay bir sistem, servis kontrolünü yapmanıza ve planlı önleyici bakım uygulamanıza olanak tanır.
|
![]() |
| Filtre-Regülatör ve İğne Vana Kiti
Bu kiti kullanarak pompa her zaman uygun hava kalitesi ve optimum basınç ve hızda çalışacak, bu da enerji tasarrufu sağlayacak ve pompa bileşenlerinin ömrünü uzatacaktır. Kit, bir filtre-regülatör, basınç göstergesi, duvar braketi, iğne vana ve/veya su ayırıcısı içerir. Filtre 5 mikron, regülatör 0-12 bar’dır ve Tapflo hava ile çalışan diyaframlı pompaların tüm boyutları için 1/8″ ila 3/4″ boyutlarında mevcuttur. Özellikler ve Avantajlar:
|
![]() |
| BASINÇLI EMİŞ | KENDİNDEN EMİŞLİ | SU ALTI |
![]() |
![]() |
![]() |
| Emiş tarafında pozitif basınçla tasarlanmış kurulum. Bu, tankın tamamen boşaltılması gerektiğinde veya yüksek yoğunluklu ortamların pompalanması gerektiğinde en iyi çözümdür. | Tapflo diyaframlı pompaların tasarımı, yüksek vakumda çalışmalarına olanak tanır. Pompayı emiş tarafında vakumla çalıştırmak mümkündür ve bu cihaza herhangi bir zarar vermez. Emiş kaldırma, boş bir boru hattından 5 metreye kadar ve ıslak bir boru hattından 8 metreye kadar mümkündür. Emiş kapasitesi pompa boyutuna bağlıdır. | Tüm Tapflo diyaframlı pompalar su altı olarak kurulabilir. Ortamla temas edecek tüm elemanların kimyasal direncini kontrol etmek önemlidir. Pompa çalışması için bir koşul, uygun bir hortum kullanarak pompa hava çıkışını sıvı seviyesinin üzerine boşaltmaktır. |
