Steinle pumpa za filter preše

KONTAKTIRAJTE NAS +385 51 305 730

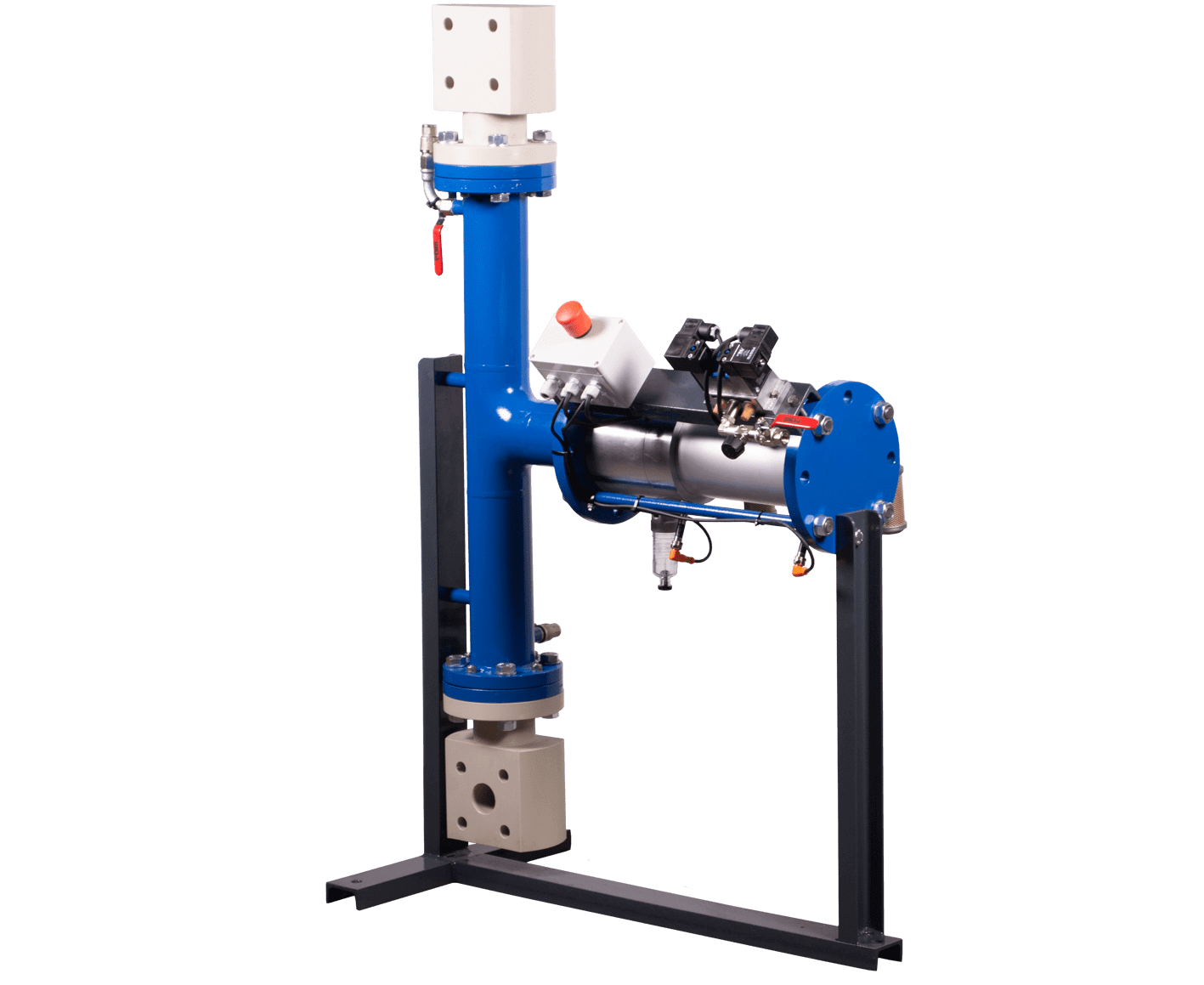

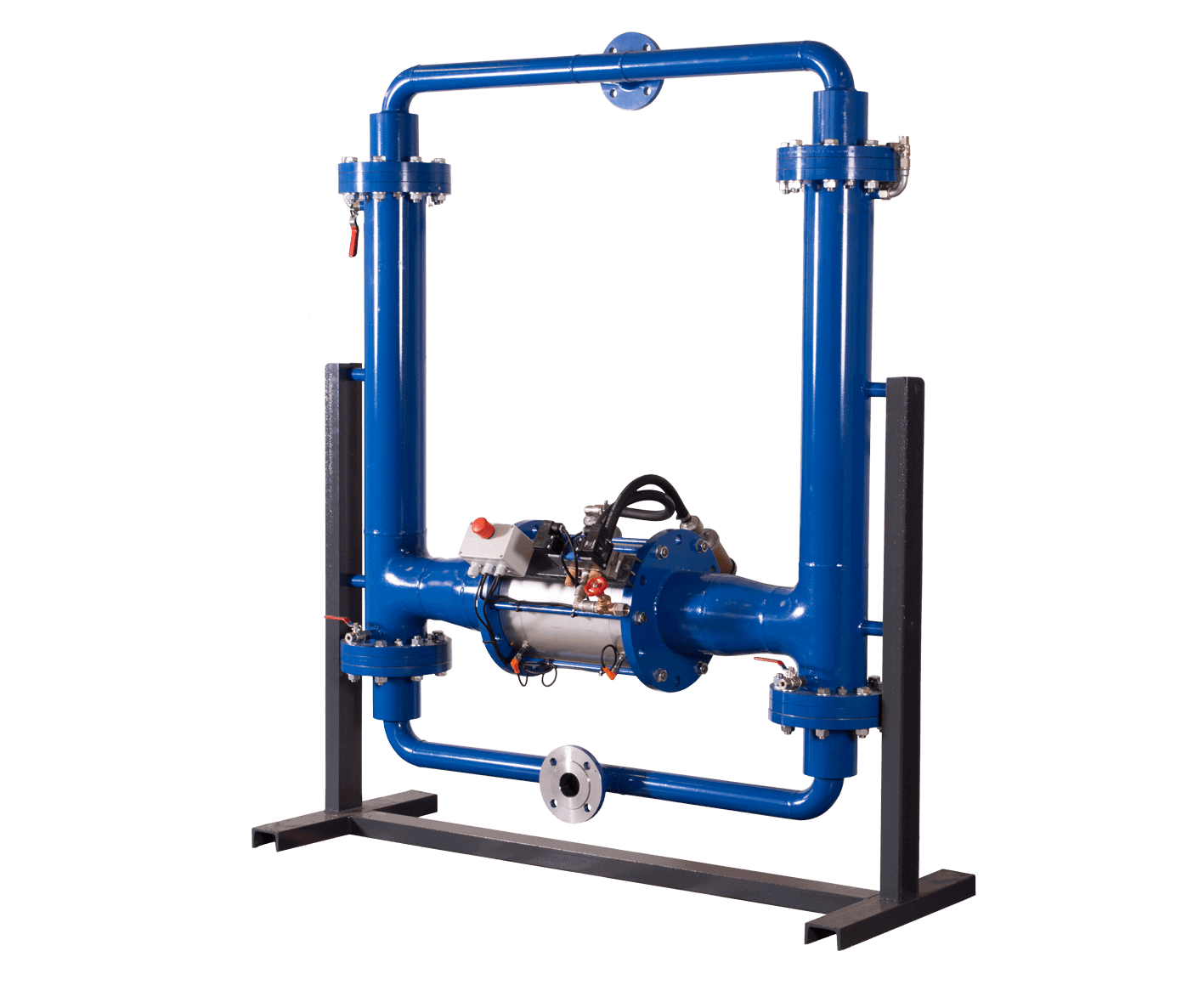

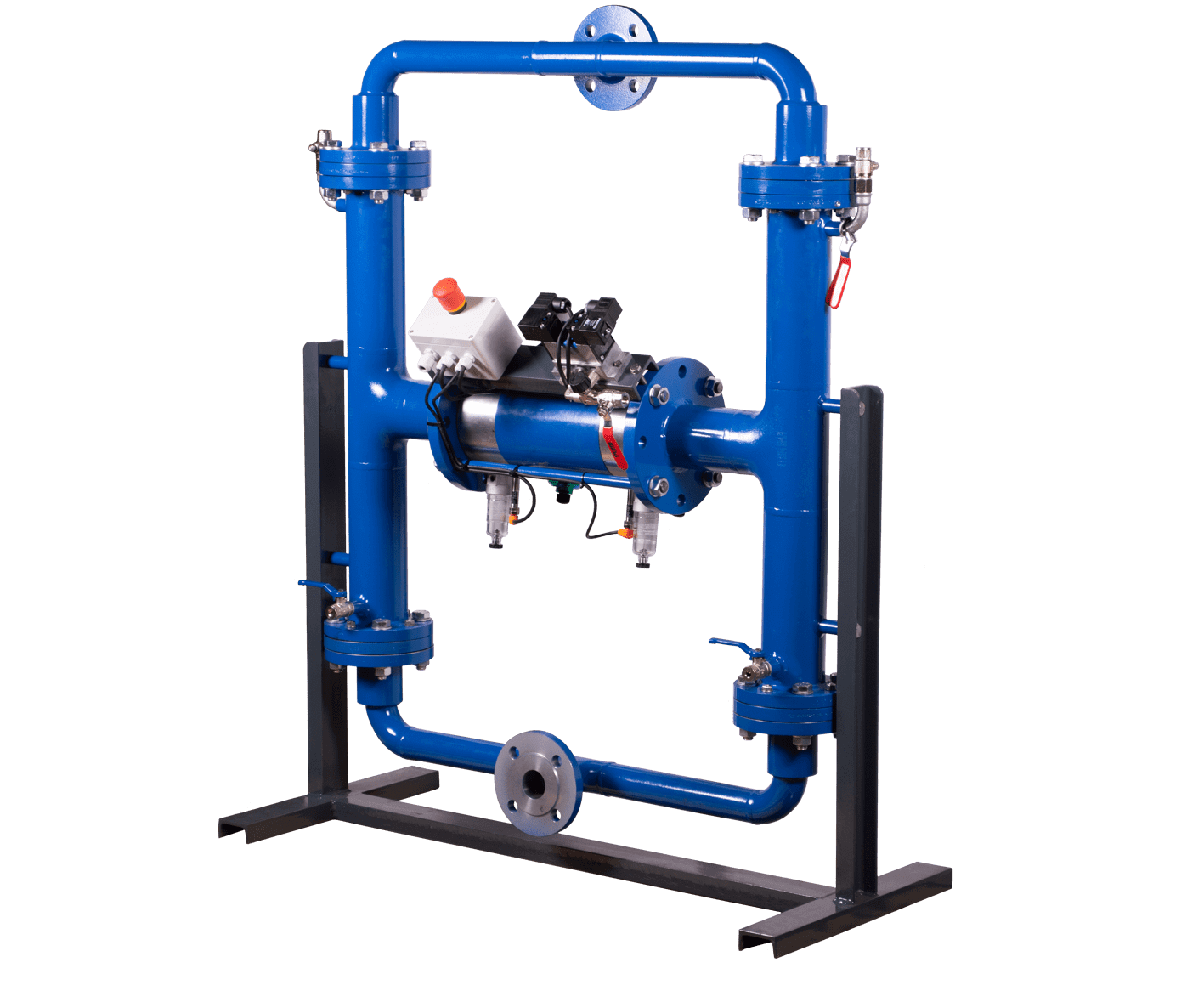

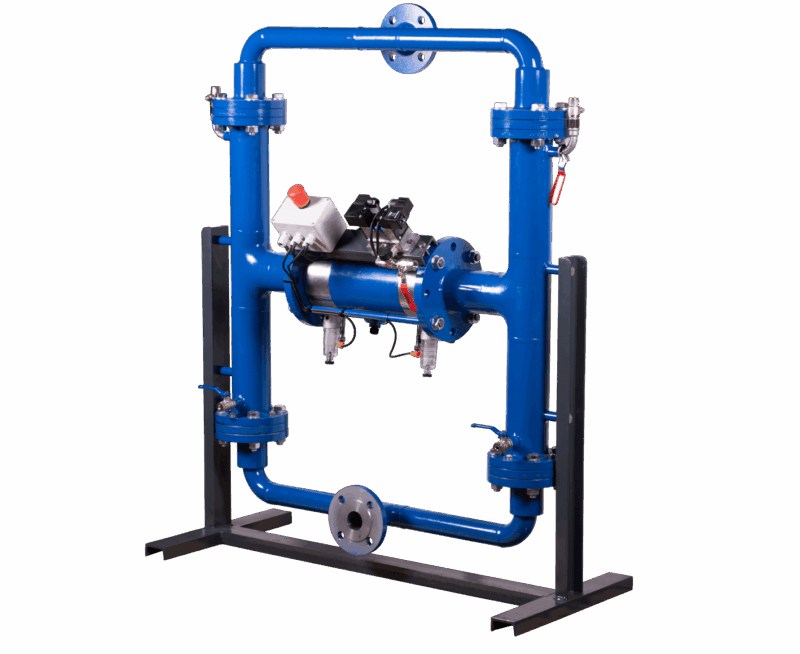

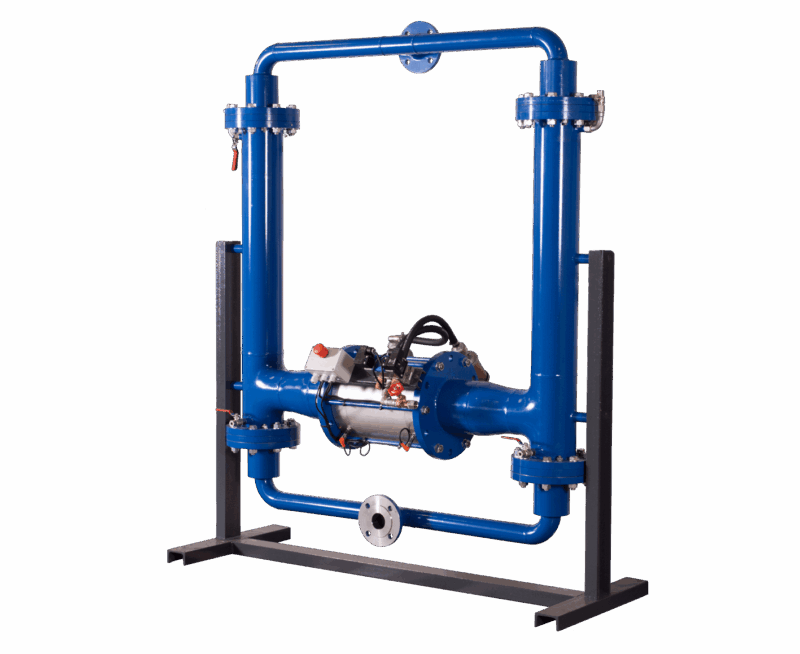

STEINLE pumpa je klipna membranska pumpa jednostrukog ili dvostrukog djelovanja s crijevom kao membranom. Tekućina koja se prenosi u filter prešu zahtijeva pumpe iznimno visokih performansi. Moraju dovoditi velike količine tekućine u praznu prešu, kao i male količine pod visokim tlakom kada je filter preša napunjena. Taj tlak mora se održavati dulje vrijeme.

Pumpe su dostupne u serijama FP i FH s različitim omjerima prijenosa tlaka:

  • FP – 1 : 2.4
  • FH – 1 : 3.3

STEINLE pumpa je klipna membranska pumpa jednostrukog ili dvostrukog djelovanja s crijevom kao membranom. Tekućina koja se prenosi u filter prešu zahtijeva pumpe iznimno visokih performansi. Moraju dovoditi velike količine tekućine u praznu prešu, kao i male količine pod visokim tlakom kada je filter preša napunjena. Taj tlak mora se održavati dulje vrijeme.

Pumpe su dostupne u serijama FP i FH s različitim omjerima prijenosa tlaka:

  • FP – 1 : 2.4
  • FH – 1 : 3.3
Tehnički podaci
Podaci Veličina pumpe
FP/FH 25 FP/FH 40 FP/FH 50 FP/FH 80
Maksimalni kapacitet [m3/h] / [US gpm] 2.5 / 11 7 / 31 14 / 62 18 / 79
Maksimalni izlazni tlak [bar] / [psi] 16 / 232 (FP) ; 24 / 348 (FH)
Prijenos tlaka 1 : 2.4 (FP) ; 1 : 3.3 (FH)
Maksimalni tlak zraka [bar] / [psi] 8 / 116
Zapremina* [l] / [cu in] 0.7 / 42.7 2 / 122
Maksimalna usisna visina na suho [m] / [Ft] 2 / 6.6
Maksimalna usisna visina na mokro [m] / [Ft] 5 / 16.4
Radna temperatura medija [°C] / [°F] -20 – 80 / -4 – 176
Dopušteni raspon temperature okoline [°C] / [°F] 0°C – 40 / 32 – 104
Upravljačka snaga Potrebno 12 W
Klasa zaštite IP 65
Maksimalna veličina čestica ø u [mm] / [in] 10 / 0.39 15 / 0.59
Težina [kg] / [lb] 62 / 28 90 / 41 162 / 74 188 / 85
Materijal kućišta Obični čelik, SS 316, polipropilen (do 16 bara)
Kuglice ventila Čelična jezgra CR, NBR, poliuretan, EPDM, PTFE, SS 316, PP, PE1000
Brtvljenje (mokri dio) NBR
Brtvljenje (pneumatski dio) PUR/NBR
Membrane Superflex, PUR
Hidraulična tekućina Biološki razgradiva

* = svaka komora

Dimenzije

Dim FP/FH 25 FP/FH 40 FP/FH 50 FP/FH 80
A 780 / 30.70 941/ 37.05 1445 / 56.89 1445 / 56.89
B 730 / 28.74 1001 / 39.41 1525 / 60.04 1525 / 60.04
C 380 / 14.96 380 / 14.96 480 / 18.90 480 / 18.90
D 440 / 17.32 440 / 17.32 540 / 21.26 540 / 21.26
E 1234 / 48.58 1234 / 48.58 1787 / 70.35 1804 / 71.02
F 1159 / 45.63 1159 / 45.63 1704 / 67.09 1704 / 67.09
G 1183 / 46.57 1183 / 46.57 1735 / 68.31 1749 / 68.86
H 102 / 4.02 102 / 4.02 112 / 4.41 144 / 5.67
I 806 / 31.73 806 / 31.73 860 / 33.86 860 / 33.86
J 249 / 9.80 249 / 9.80 273 / 10.75 273 / 10.75
M 133 / 5.24 133 / 5.24 196 / 7.72 196 / 7.72
DN 40 / 1.57 40 / 1.57 50 / 1.97 80 / 3.15

Dimenzije u mm (gdje nije drugačije naznačeno)

Dimenzije u inčima (gdje nije drugačije naznačeno)

  • Tehnički podaci

  • Dimenzije

Podaci Veličina pumpe
FP/FH 25 FP/FH 40 FP/FH 50 FP/FH 80
Maksimalni kapacitet [m3/h] / [US gpm] 2.5 / 11 7 / 31 14 / 62 18 / 79
Maksimalni izlazni tlak [bar] / [psi] 16 / 232 (FP) ; 24 / 348 (FH)
Prijenos tlaka 1 : 2.4 (FP) ; 1 : 3.3 (FH)
Maksimalni tlak zraka [bar] / [psi] 8 / 116
Zapremina* [l] / [cu in] 0.7 / 42.7 2 / 122
Maksimalna usisna visina na suho [m] / [Ft] 2 / 6.6
Maksimalna usisna visina na mokro [m] / [Ft] 5 / 16.4
Radna temperatura medija [°C] / [°F] -20 – 80 / -4 – 176
Dopušteni raspon temperature okoline [°C] / [°F] 0°C – 40 / 32 – 104
Upravljačka snaga Potrebno 12 W
Klasa zaštite IP 65
Maksimalna veličina čestica ø u [mm] / [in] 10 / 0.39 15 / 0.59
Težina [kg] / [lb] 62 / 28 90 / 41 162 / 74 188 / 85
Materijal kućišta Obični čelik, SS 316, polipropilen (do 16 bara)
Kuglice ventila Čelična jezgra CR, NBR, poliuretan, EPDM, PTFE, SS 316, PP, PE1000
Brtvljenje (mokri dio) NBR
Brtvljenje (pneumatski dio) PUR/NBR
Membrane Superflex, PUR
Hidraulična tekućina Biološki razgradiva

* = svaka komora

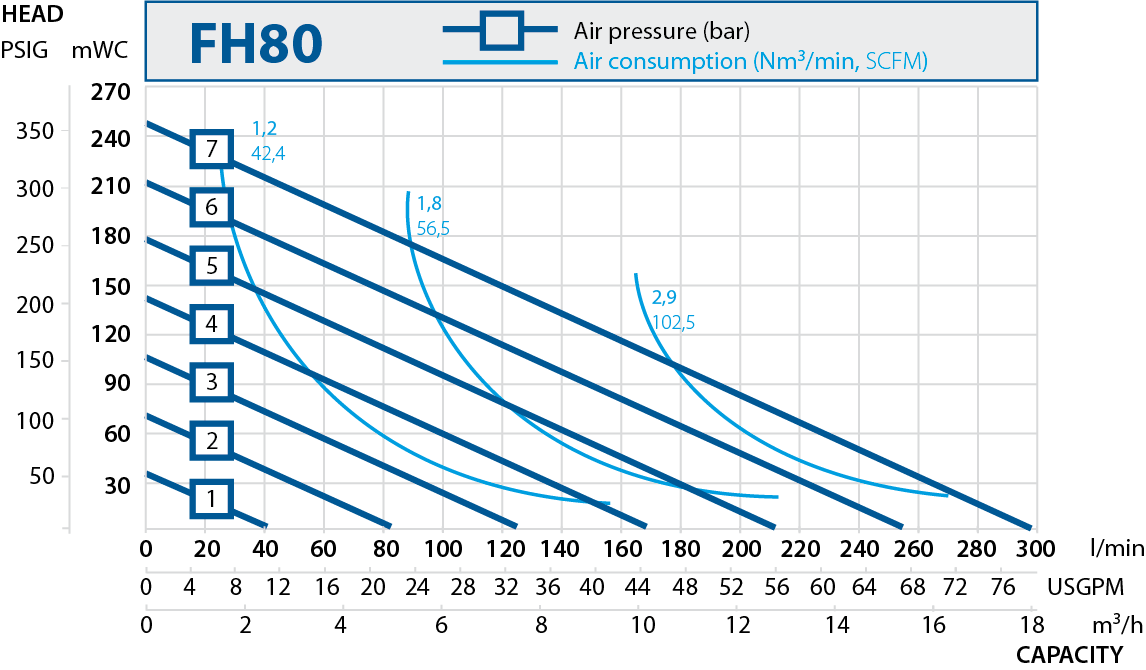

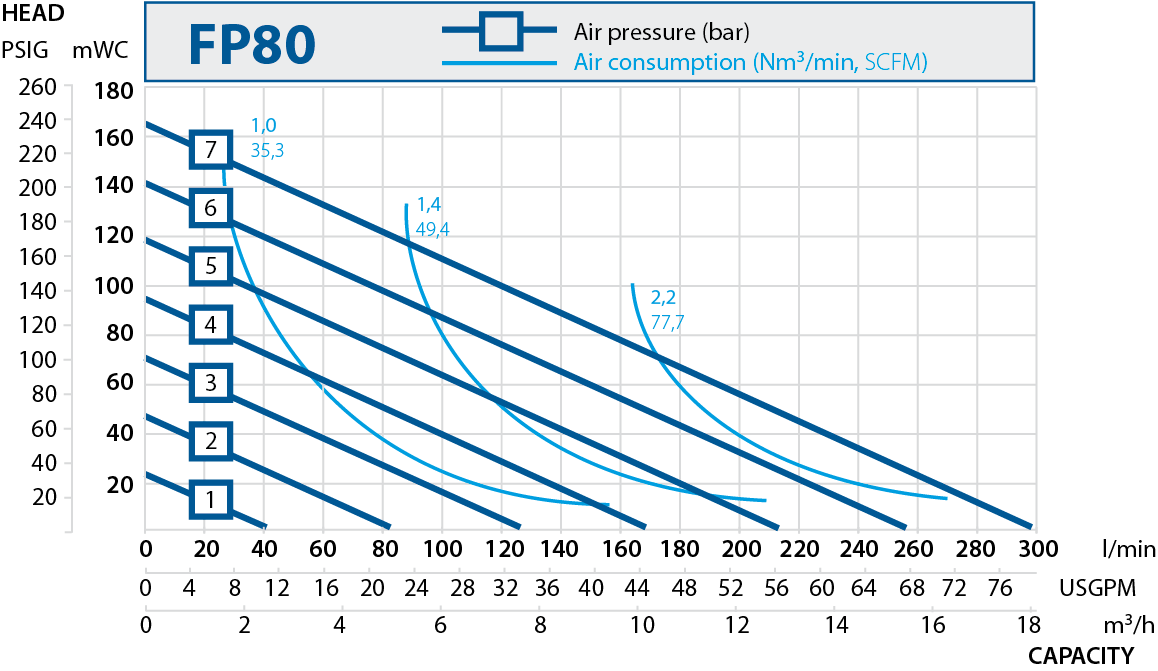

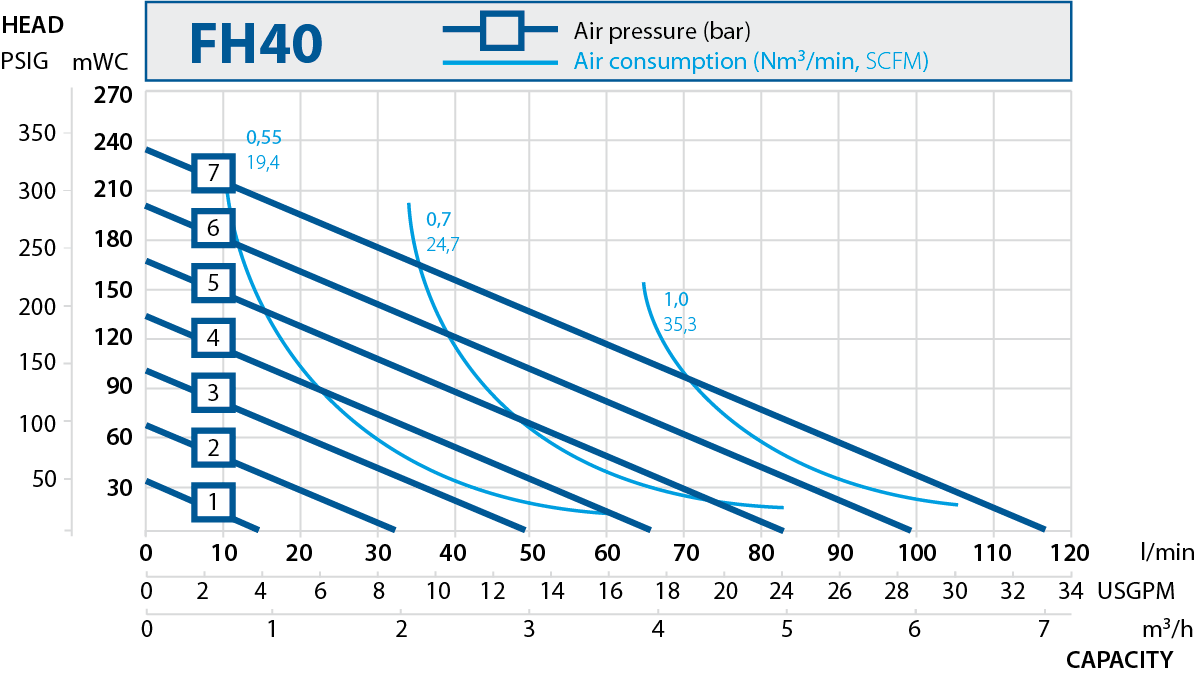

Krivulje performansi
