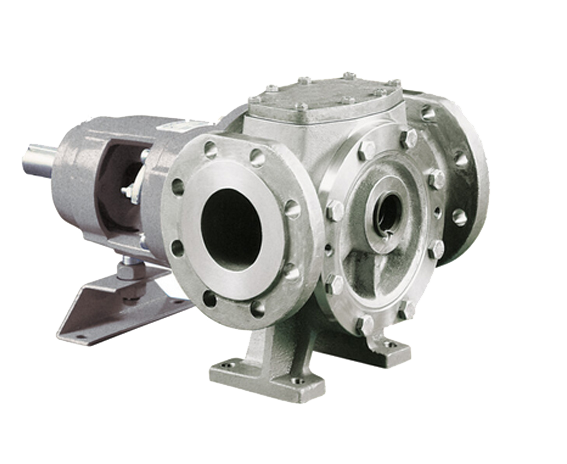

Pumpe Top Gear H serije – zupčaste pumpe su modularne konstrukcije, s mogućnošću izvedbe s komorama za grijanje, sigurnosnim ventilom i različitim vrstama brtvi. Crpke ove serije posebno su dizajnirane za teške primjene i mogu biti izrađene od sivog lijeva, nodularnog lijeva i nehrđajućeg čelika.



TEHNIČKI PODATCI

  • Maks. protok: 90 m³/h
  • Maks. ispusni tlak: 16 bar
  • Maks. temperatura: 250 °C
  • Materijal pumpe: Lijevano željezo ili nehrđajući čelik (AISI 316)

TIPIČNE PRIMJENE

  • Kemijska industrija. Prijenos natrijevog silikata, kiselina, plastike, mješavina različitih kemikalija, izocijanata.
  • Industrija lakova i boja i tisak. Nalijevanje boja, maziva, poliuretanskih lakova, polimera, otopina, emulzija, ljepila, smola.
  • Industrija hrane. Čokolade za prelijevanje, kakao maslac, razni nadjevi, šećerni sirupi, biljne masti i ulja, melasa, stočna hrana.
  • Industrija celuloze i papira. Prijenos kiselina, sulfatni sapun, čvrste otopine baza, kaolin, vapno, lateks, škrob.
  • Naftno-kemijska industrija. Prijenos čistog bitumena, bitumenske emulzije, smole, dizelskog goriva, sirove nafte, ulja za podmazivanje.

Pumpe Top Gear H serije – zupčaste pumpe su modularne konstrukcije, s mogućnošću izvedbe s komorama za grijanje, sigurnosnim ventilom i različitim vrstama brtvi. Crpke ove serije posebno su dizajnirane za teške primjene i mogu biti izrađene od sivog lijeva, nodularnog lijeva i nehrđajućeg čelika.



Tehnički podaci crpki
Standardna veličina crpke d (mm) Vs-100 (l/okret) n-maks (r/min) Qth (m3/h) δ (mm) ∆P (bar) Ptest (bar)
TG G 2-25 (TG H 2-32) 25 (32) 1,83 1800 2,0 0.08 16 (TG H , TG GM, TG GP)
10 (TG GS)
30 (za pumpe serije TG H)
24 (za pumpe podserija TG GM, TG GP)
15 (za pumpe podserija TG GS)
TG G/H 3-32 32 2,99 1800 3,2 0.08
TG G/H 6-40 40 5,8 1800 6,3 0.09
TG G/H 15-50 50 14,5 1500 13,1 0.12
TG G/H 23-65 65 22,7 1500 20,4 0.125
TG G/H 58-80 80 57,6 1050 36,3 0.15
TG G/H 86-100 100 85,8 960 49,4 0.165
TG GP/GM 120-100 100 120 900 65,00 0.18
TG G/H 185-125 125 185 750 83,00 0.19
TG GP/GM/H 360-150 150 360 600 130,00 0.225

d – dimenzije prirubnice
Vs-100 – količina tekućine koju pumpa prenosi za 100 okretaja
nmax – najveći broj okretaja pogonskog vratila pumpe
Qth – idealan protok pumpe
∆P – maksimalni radni tlak crpke
Ptest – hidraulički ispitni tlak pumpe (ispitni tlak)
δ – najveća dopuštena veličina tvrdih čestica u tekućini koja se prenosi

Karakteristike konstrukcije
  • Poboljšan kapacitet usisavanja, mala obavezna rezerva kavitacije.
    Usisna i ispusna prirubnica velikog promjera nalaze se iznad osovine pumpe
  • Modernizirana konstrukcija pumpe koja osigurava učinkovit prijenos tekućina niske i visoke viskoznosti.
    Optimizirani oblik zuba glavnog i pogonskog zupčanika je ujednačen.
  • Visoka efikasnost.
    Aksijalna stabilnost rotora. Podešavanje zazora
  • Sigurno brtvljenje.
    Moguća curenja uzrokovana toplinskim širenjem su uklonjena
  • Mogućnost izbora optimalnih materijala hidrauličkog dijela pumpe, ležajeva i brtvi za određene uvjete eksploatacije.
  • Mogućnost izvedbe s komorama za grijanje.
  • Prirubnice u skladu s EN i ANSI.
  • Dug radni vijek crpke zahvaljujući sljedećim karakteristikama:
    dvoredni kuglični ležajevi, podesivi aksijalni zazori, velika dopuštena aksijalna opterećenja, predimenzionirana vratila, ležajevi velikog promjera, mogućnost korištenja raznih varijanti kliznih ležajeva
  • Jednostavno tehničko održavanje.
    Jednostavna konstrukcija. Mogućnost ugradnje patronskog brtvila
  • Smanjeno vrijeme zastoja.
    Modularna konstrukcija koja se sastoji od 4 osnovna elementa: kućište pumpe, prednji montažni modul (pogonski zupčanik, prednji poklopac i vratilo pogonskog zupčanika), stražnji montažni modul (pogonski zupčanik, pogonsko vratilo, srednje kućište, sklop ležaja i brtva pumpe) i gornji sklopni modul (gornji poklopac, sigurnosni poklopac).
  • Mogućnost ugradnje prekotlačnog (sigurnosnog) ventila namijenjenog zaštiti od mehaničkih oštećenja uslijed djelovanja previsokog tlaka. Za dvosmjerne crpke moguće je ugraditi dvostruki prekotlačni ventil.
Princip rada

Tijekom izbočenja zuba jednog zupčanika iz udubljenja, povećava se drugi volumen usisne komore, što dovodi do pada tlaka (stanjivanja) u usisnom cjevovodnom priključku crpke i osigurava protok tekućine iz usisne cijevi. Količina tekuće tekućine koja se stvara između zuba zupčanika, srpastih separatora i stijenki kućišta crpke prenosi se iz usisne priključne cijevi na kompresijsku priključnu cijev.

Ulaskom zuba zupčanika u ozubljenje smanjuje se veličina kompresijske komore, što dovodi do porasta tlaka u tlačnoj spojnoj cijevi pumpe i omogućuje protok tekućine pod tlakom u tlačni cjevovod.

Zupčaste pumpe | PRINCIP RADA

  • Tehnički podaci crpki

  • Karakteristike konstrukcije

  • Osnovni konstrukcijski elementi crpki

  • Ukupne i pripadajuće dimenzije crpki

  • Princip rada

Standardna veličina crpke d (mm) Vs-100 (l/okret) n-maks (r/min) Qth (m3/h) δ (mm) ∆P (bar) Ptest (bar)
TG G 2-25 (TG H 2-32) 25 (32) 1,83 1800 2,0 0.08 16 (TG H , TG GM, TG GP)
10 (TG GS)
30 (za pumpe serije TG H)
24 (za pumpe podserija TG GM, TG GP)
15 (za pumpe podserija TG GS)
TG G/H 3-32 32 2,99 1800 3,2 0.08
TG G/H 6-40 40 5,8 1800 6,3 0.09
TG G/H 15-50 50 14,5 1500 13,1 0.12
TG G/H 23-65 65 22,7 1500 20,4 0.125
TG G/H 58-80 80 57,6 1050 36,3 0.15
TG G/H 86-100 100 85,8 960 49,4 0.165
TG GP/GM 120-100 100 120 900 65,00 0.18
TG G/H 185-125 125 185 750 83,00 0.19
TG GP/GM/H 360-150 150 360 600 130,00 0.225

d – dimenzije prirubnice
Vs-100 – količina tekućine koju pumpa prenosi za 100 okretaja
nmax – najveći broj okretaja pogonskog vratila pumpe
Qth – idealan protok pumpe
∆P – maksimalni radni tlak crpke
Ptest – hidraulički ispitni tlak pumpe (ispitni tlak)
δ – najveća dopuštena veličina tvrdih čestica u tekućini koja se prenosi

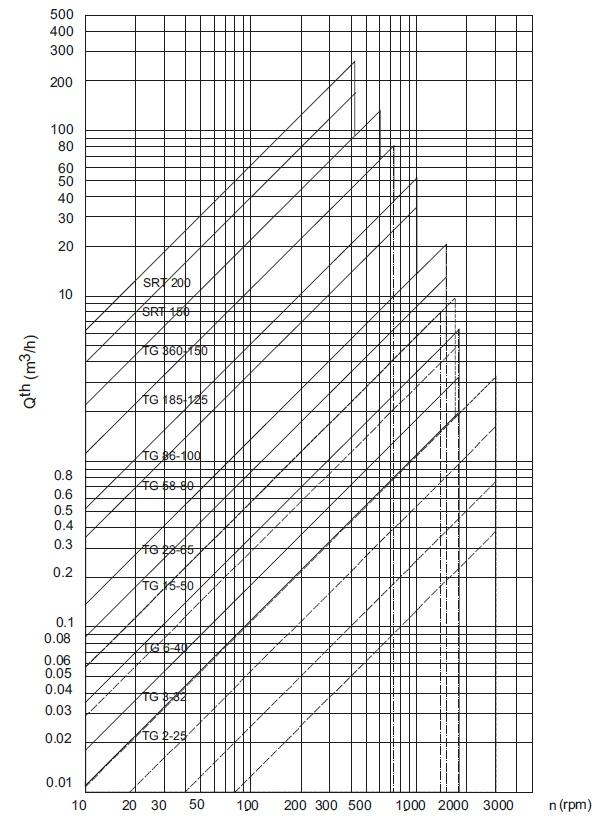

Krivulje performansi
