U industrijskoj proizvodnji boja, pumpni sustavi moraju rukovati medijima s širokim rasponom viskoznosti, sadržaja čvrstih tvari i kemijskih sastava. Pigmentne paste, vodene disperzije i premazi na bazi otapala nameću specifične mehaničke i kemijske zahtjeve za komponente pumpe.
Osiguravanje pouzdanog rada u takvim uvjetima zahtijeva pažljiv odabir materijala u dodiru s medijem, vrste dijafragme i dimenzioniranje pumpe. Tapflo podržava proizvodne pogone konfiguriranjem pumpnih rješenja prema specifičnim podacima procesa i dugoročnim operativnim zahtjevima.
Problemi i izazovi
U praksi sustavi za prijenos i doziranje boja rade pod vrlo promjenjivim uvjetima procesa. Reologija proizvoda može se značajno promijeniti između serija, dok koncentracija pigmenta i veličina čestica izravno utječu na brzinu habanja unutarnjih komponenti pumpe. Istovremeno, formulacije na bazi otapala mogu utjecati na stabilnost elastomera, posebno pod kontinuiranim pulsirajućim opterećenjem.
Tipični radni parametri uključuju viskoznosti od nekoliko stotina do preko 20.000 mPa·s i udio čvrstih tvari koji doseže i do 60 % po masi. Formulacije često sadrže abrazivne pigmente i punila poput titanovog dioksida, crne ugljika ili metalnih oksida, koji ubrzavaju trošenje mokrih dijelova i ventila.
Visoka i promjenjiva viskoznost medija
Kemijska agresivnost otapala
Visok udio čvrstih tvari i abrazivnih čestica
Nakupljanje taloga u komorama pumpe
Čišćenje i unakrsna kontaminacija tijekom promjena formulacija


Metalne membranske pumpe za pouzdani prijenos boje
Tapflo membranske pumpe izrađene od aluminija ili nehrđajućeg čelika pogodne su za prijenos pastica pigmenta, vodenih disperzija i premaza na bazi otapala. Kombinacija metalnog kućišta pumpe i kemijski otpornih materijala za membrane osigurava trajnost potrebnu za rukovanje abrazivnim, visokosolidiranim formulacijama boja koje sadrže otapala. Njihov pojednostavljeni dizajn smanjuje broj pokretnih dijelova, što smanjuje rizik od curenja i pojednostavljuje održavanje.
Ove pumpe su samousisne i mogu rukovati medijima visoke viskoznosti i kašastim smjesama, a istovremeno podnose povremeno rad u suhom stanju i promjenjivi povratni tlak, što je uobičajeno na linijama koje povezuju miješalice, spremnike za pohranu i filtracijske preše. Metalna konstrukcija osigurava dimenzionalnu stabilnost pod cikličkim opterećenjima i pri pumpanju abrazivnih premaza s pigmentima, održavajući dosljedne volumetrijske performanse i produljujući vijek trajanja ključnih komponenti.
Hemijski otporne dijafragme za proizvodnju boja
Tapflo membrani su kompozitne konstrukcije dizajnirane za zahtjevne primjene, koje osiguravaju ujednačenu površinu u kontaktu s medijem. Homogena površina minimizira putove curenja i smanjuje nakupljanje pigmenta ili smole, čime se poboljšava mogućnost čišćenja. Membrane su dostupne u raznim materijalima kao što su EPDM, NBR, FKM, PTFE, PTFE TFM™ 1705b, što omogućuje odabir na temelju kemijskog sastava i mehaničkih karakteristika boje ili premaza. Kompatibilnost materijala ključna je za osiguranje dugoročne cjelovitosti dijafragme i sprječavanje curenja pri pulsirajućim tlakovima. Naše dijafragme mogu postići više od 80.000.000 ciklusa.

Ključna svojstva PTFE dijafragmi

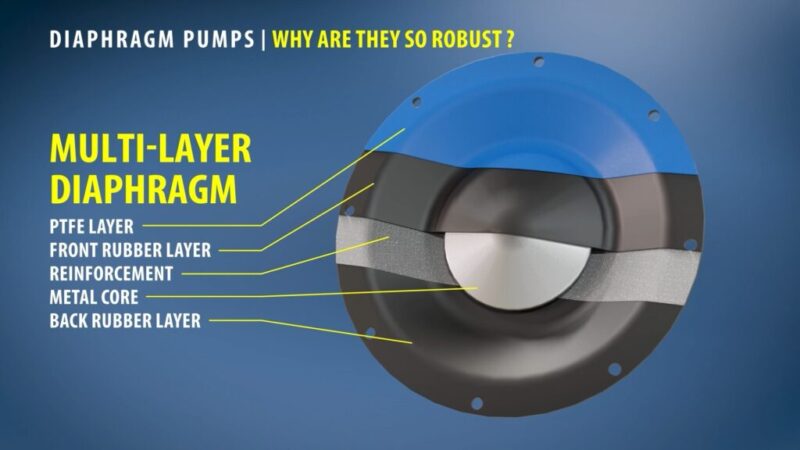

Sloj PTFE ili PTFE TFM™ 1705b na dijafragmi stvara zatvorenu površinu za tekućinu. Integrirano jezgro od laganog metala i tkaninsko ojačanje zadovoljavaju zahtjeve za visoku čvrstoću. Oba materijala pružaju glatku, neljepljivu kontaktnu površinu, idealnu za boje, tinte, pigmente i ljepila.
Dijagrami PTFE TFM™ 1705b pokazuju povećanu mehaničku čvrstoću zbog manje deformacije pod opterećenjem i boljih svojstava otpornosti na zamor pri savijanju. Niska poroznost i smanjena propusnost za otapala sprječavaju kontaminaciju i bubrenje pri rukovanju premazima na bazi ketona ili estera, održavajući dimenzionalnu stabilnost i dosljedan protok.


Prednosti PTFE premaza u proizvodnji boja
Dodatni PTFE premaz nanesen na aluminijske pumpe pruža kemijski otpornu, nelijepivu površinu posebno prilagođenu za rad s bojama, tintama i pigmentnim disperzijama. Preporučuje se primjena PTFE premaza u industriji boja jer pruža sljedeće prednosti:
minimizira prianjanje medija s visokim udjelom čvrstih tvari na površine pumpe, smanjujući nakupljanje i rizik od začepljenja
poboljšava mogućnost čišćenja tijekom promjene proizvoda, uključujući prebacivanje između boja na bazi otapala i vode ili različitih serija boja
štiti kućište pumpe od agresivnih otapala, ketona, estera i aromatskih spojeva koji se obično koriste u premazima i tintama
održava dosljedan protok i smanjuje mehaničko trošenje pri pumpanju abrazivnih pigmenata kao što su TiO₂ ili oksidi željeza
Filter press pumps for paint industry

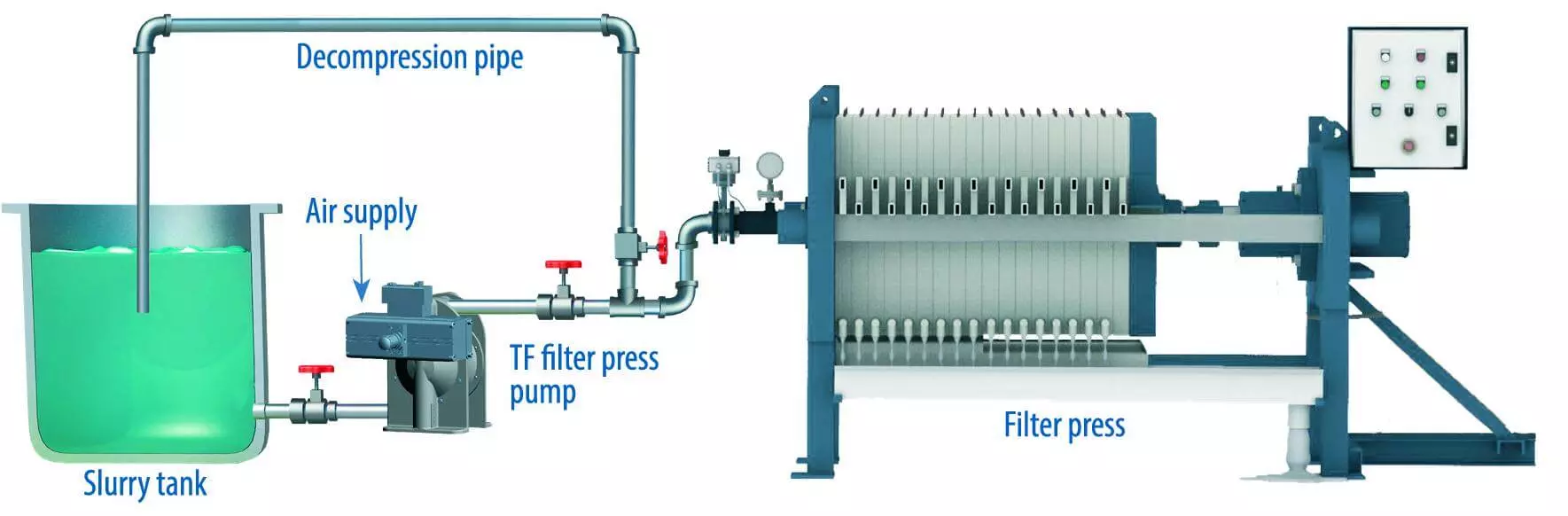

Tapflo pumpe za filtracijske preše kompaktne su jedinice koje se mogu montirati izravno na filtracijsku prešu koja se koristi za pigmentne kaše i formulacije boja. Dizajn omogućuje izravno pumpanje medija s visokim udjelom čvrstih tvari na tlakove do 16 bar.

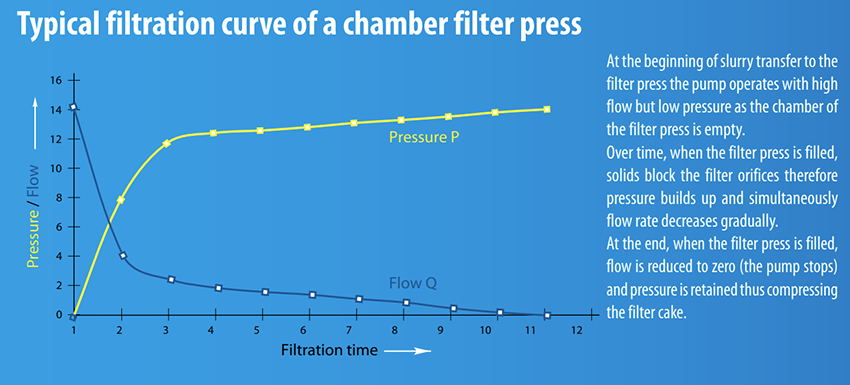

U radu komorne filtracijske preše, rad membranskih pumpi na zrak dobro se usklađuje s promjenjivim hidrauličkim uvjetima tijekom ciklusa. Kako se filtracijska torta stvara, otpor sustava se povećava i tlak ispuha postupno raste. U tim uvjetima, pumpa prirodno smanjuje učestalost hoda, što rezultira proporcionalnim smanjenjem potrošnje komprimiranog zraka.
Nasuprot tome, električno pogonjene pumpe zahtijevaju veći energetski unos kako tlak raste kako bi se održao protok. Pumpe s dijafragmom na zrak mogu sigurno raditi i u zatvorenoj ispušnoj liniji (u uvjetima zaustavljenog protoka) bez rizika od mehaničke štete, što pojednostavljuje rad tijekom ciklusa rada filtropreše.

The units are equipped with:
ojačanim kućištem pumpe za izdržavanje mehaničkog naprezanja gustih, abrazivnih medija
vanjskim pojačivačem tlaka koji povećava ispusni tlak za održavanje protoka pri rastućem otporu sustava
visokotlačnim zračnim ventilom za pouzdan rad pri promjenjivom povratnom tlaku.
Ova konfiguracija osigurava stabilno pumpanje abrazivnih i viskoznih medija uz održavanje operativne pouzdanosti i smanjenje mehaničkog trošenja tijekom procesa filtracije u proizvodnji boja.
