Agitatoare IBC

Agitatoare IBC

ÎNTREABĂ ACUM +40 21 3451255

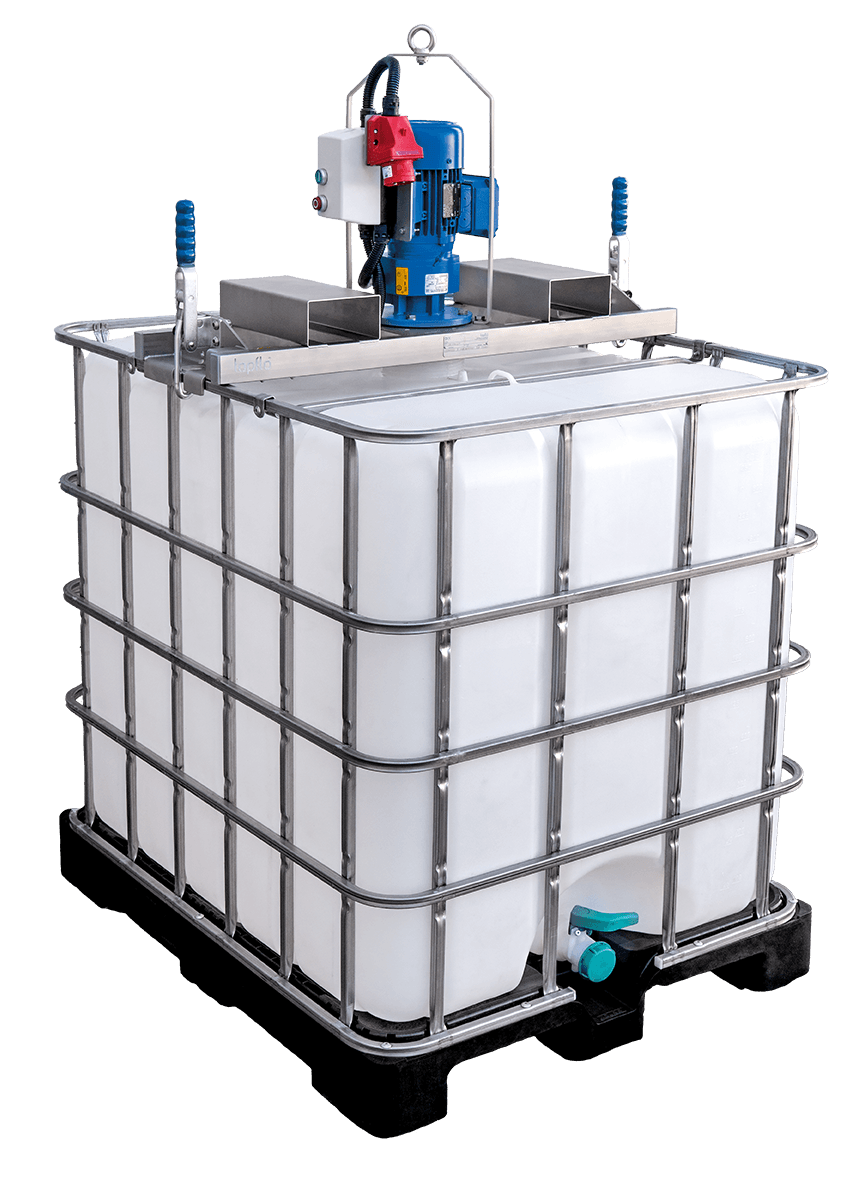

Amestecarea produselor în interiorul unui IBC (cunoscut și sub numele de rezervor pe palet) poate fi ușoară și fiabilă prin utilizarea unui design practic și a experienței care vine odată cu cunoașterea tehnologiei și a aplicației.

La Tapflo ne asumăm responsabilitatea pentru ambele: livrăm mixere/agitatoare de cea mai înaltă calitate, selectate de inginerii noștri pentru a se potrivi unei game largi de aplicațiiadaptate la nevoile clientului. De aceea, știm că agitatoarele noastre vor amesteca eficient aproape orice mediu, indiferent de vâscozitatea ridicată, eterogenitatea sau includerea de particule solide.

Mixerele IBC Tapflo sunt făcute să dureze. Construcția fiabilă asigură longevitatea unității și asigură un nivel ridicat de siguranță și confort.

Amestecarea produselor în interiorul unui IBC (cunoscut și sub numele de rezervor pe palet) poate fi ușoară și fiabilă prin utilizarea unui design practic și a experienței care vine odată cu cunoașterea tehnologiei și a aplicației.

La Tapflo ne asumăm responsabilitatea pentru ambele: livrăm mixere/agitatoare de cea mai înaltă calitate, selectate de inginerii noștri pentru a se potrivi unei game largi de aplicațiiadaptate la nevoile clientului. De aceea, știm că agitatoarele noastre vor amesteca eficient aproape orice mediu, indiferent de vâscozitatea ridicată, eterogenitatea sau includerea de particule solide.

Mixerele IBC Tapflo sunt făcute să dureze. Construcția fiabilă asigură longevitatea unității și asigură un nivel ridicat de siguranță și confort.

Date tehnice
Aplicații: Lichide cu o vâscozitate de până la 20.000 cP, care conțin și particule sau pulberi. Adecvat pentru lichidele depozitate în rezervoare IBC (standard 1000 litri și execuție specială 600 litri).
ATEX: Execuții speciale disponibile pentru zonele ATEX.
Tensiune nominală: Acționare electrică: 400V AC, 50-60 Hz sau 220-230V AC, 0-60 Hz
Acționare pneumatică:Aer comprimat curat și lubrifiat cu ulei
Dimensiuni: 1020×300 mm (lungime x lățime) Înălțimea depinde de tipul de motor și de rotor
Materiale: Piese umede (rotor, arbore):AISI 316, PP, PFA, ECTFE. Alte piese:AISI 304 sau oțel vopsit.



Principala utilizare a mixerelor IBC este unificarea și amestecarea produsului înainte de utilizare.Acestea sunt adesea utilizate pentru a pregăti produse noi în interiorul containerului prin amestecarea mai multor lichide, a lichidelor cu pulberi sau concentrate, precum și pentru a amesteca un produs existent cu alte adaosuri, cum ar fi pigmenți sau parfumuri.

Utilizarea mixerelor este de neînlocuit atunci când este vorba de particule solide în produs. Soluția noastră funcționează nu numai în cazurile în care particulele grele sedimentează pe fundul rezervorului, ci și în cazul particulelor ușoare care plutesc la suprafața mediului.

Aplicații tipice
Exemple de aplicații
Vopsele pe bază de apă sau solvenți:
  • Uniformizarea înainte de utilizare,
  • Amestecarea pentru a crea culoare sau un sistem anticoroziv,
Adezivi:
  • Uniformizarea înainte de utilizare,
  • Amestecarea ingredientelor din adeziv înainte de utilizare,
Tratarea apei:
  • Amestecarea floculanților polimerici (îndepărtarea particulelor solide)
  • Amestecarea apei de var sau a sodei caustice (controlul pH-ului)
Industria alimentară:
  • Amestecarea pulberilor cu lichide
  • Diluarea concentratelor
  • Omogenizarea ingredientelor vâscoase ale produselor finale, de exemplu siropuri
  • Adăugarea de arome și parfumuri
  • Amestecarea particulelor solide înainte de descărcarea rezervorului
Cosmetice:
  • Crearea de noi produse în interiorul IBC-ului
  • Omogenizarea produsului înainte de ambalare
  • Adăugarea de parfumuri
  • Amestecarea particulelor solide înainte de descărcarea rezervorului
Tabel de selecție
Vâscozitate cP Model agitator Amestecare Tip acționare RPM Rotor Greutate
1 – 100 HBC-037 Ușor – Mediu Motor 1400 Fixed 23 kg
1 – 100 HBC-075 Vigorous Motor 1400 Fixed 25 kg
1 – 250 LBC-037 Vigorous Motoreductor 236 Folding 30 kg
250 – 1.000 LBC-037 Ușor – Mediu Motoreductor 236 Folding 30 kg
500 – 2.000 LBC-075 Vigorous Motoreductor 236 Folding 32 kg
2.000 – 5.000 LBC-075 Ușor – Mediu Motoreductor 236 Folding 32 kg
2.500 – 5.000 LBC-150 Vigorous Motoreductor 236 Folding 38 kg
5.000 – 15.000 LBC-150 Ușor – Mediu Motoreductor 236 Folding 38 kg
Siguranță

Mixerul IBC este construit pe un cadru solid și rigid, permițând utilizarea sa în aplicații dificile cu medii cu vâscozitate ridicată.

Fiecare element rotativ al mixerului este protejat în timpul lucrului, reducând la minimum riscul de contact accidental. Mai mult, fiecare mixer IBC cu acționare electrică este echipat cu o sursă de alimentare electrică, protejând motorul împotriva supraîncărcării.

Mixerele acționate electric sunt foarte silențioase în timpul funcționării, motiv pentru care le echipăm cu comutatoare de siguranță, care opresc mixerele în cazul în care cadrul este ridicat, deasupra cadrului IBC, în timpul lucrului.

Agitatoare IBC. SIGURANȚĂ

Comutator de siguranță pe cadrul IBC

Construcție

Agitatoare IBC. Construcție

Acționări disponibile
1. Acționări disponibile

Motor electric:

  • Pentru lichide cu vâscozitate redusă (până la 100 cP)
  • Permite o amestecare ușoară sau medie,
  • Viteza standard de 1400 rpm
  • Acționare monofazată sau trifazată

Acționare pneumatică:

  • Pentru lichide cu vâscozitate mică sau mare,
  • Echipat cu o supapă cu ac pentru reglarea vitezei de rotație

Motoreductor:

  • Acționare electrică sau pneumatică,
  • Pentru lichide cu vâscozitate ridicată (până la 20.000 cP),
  • Permite o amestecare medie sau viguroasă
  • Viteza standard de 236 rpm,
  • Acționare electrică monofazată sau trifazată sau pneumatică

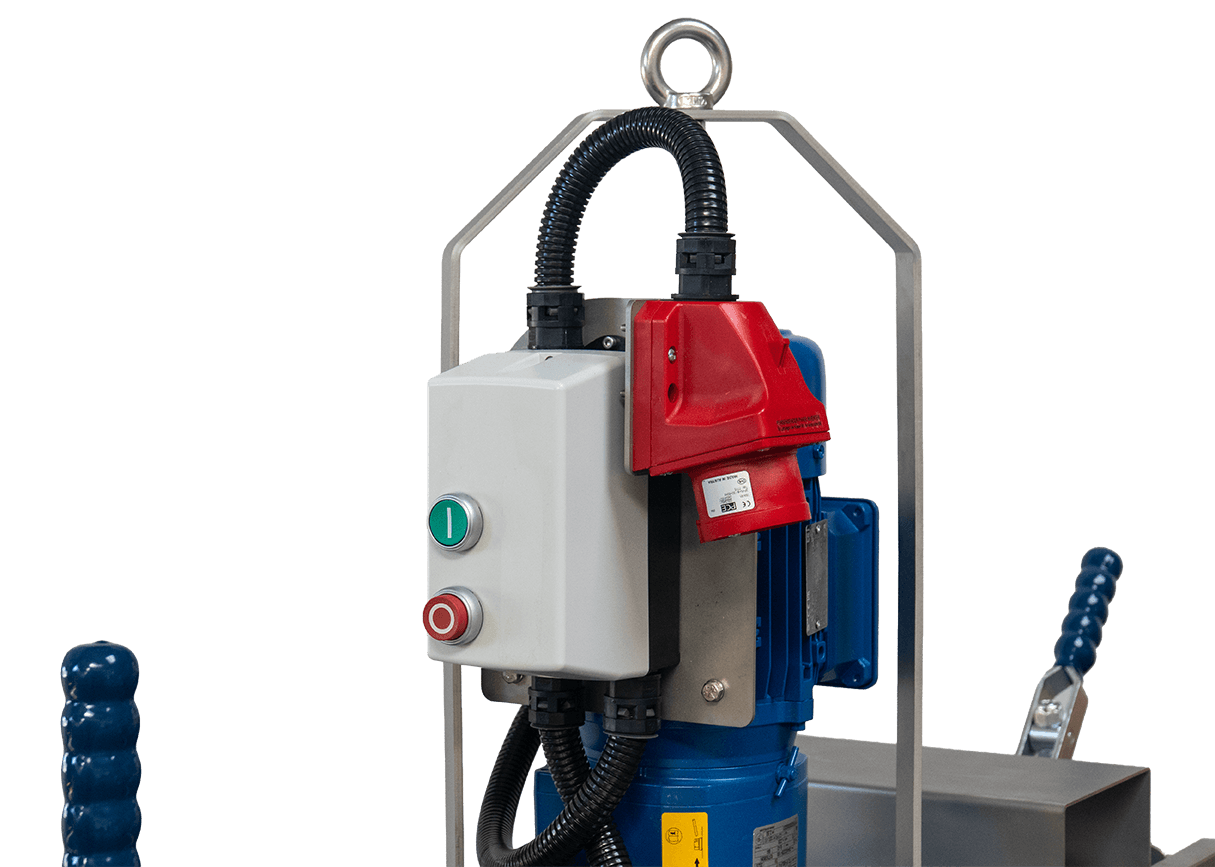

Alimentarea cu energie electrică
2. Alimentarea cu energie electrică

Asigură o funcționare sigură și confortabilă

  • Motor protejat împotriva supraîncărcării
  • Butoane START/STOP,
  • Priză de 16A.

Convertizor de frecvență:
Permite controlul vitezei de rotație a mixerului, astfel încât acesta poate fi utilizat pentru mai multe aplicații.

Rotor fix
3. Rotor fix

Se utilizează cu o acționare electrică sau pneumatică pentru lichide cu vâscozitate redusă.

Rotor pliabil
4. Rotor pliabil

Designul pliabil permite rotorului să intre în IBC. Poate fi utilizat cu un motoreductor pentru lichide cu vâscozitate mare.

Rotor de fund, de aruncare
5. Rotor de fund, de aruncare

Pentru produse cu conținut ridicat de solide sau pentru amestecare in partea inferioara a IBC-ului.

Racord de admisie lichid (opțional)
6. Racord de admisie lichid (opțional)

Cea mai simplă soluție pentru adăugarea suplimentelor lichide în mediul mixat.

Modul pentru stivuitor (opțiune)
7. Modul pentru stivuitor (opțiune)

Permite deplasarea mixerului cu un stivuitor cu furcă

8. Comutator de siguranțăComutator de siguranță Dezactivează mixerul atunci când acesta nu este fixat corect pe IBC
Buncăr pentru pulberi sau polimeri (opțional)
9. Buncăr pentru pulberi sau polimeri (opțional)

O modalitate convenabilă de a introduce adaosuri în timpul mixării.

Frame with lifting eyebolt
10. Cadru de ridicare prevăzut cu ochi

Facilitează instalarea

Tipuri de acționări
Acționare electrică cu motor (mixer de mare viteză)
Acționare electrică cu motor (mixer de mare viteză)

  • pentru lichide cu vâscozitate redusă (până la 100 cP)
  • rulment stabilizat (durată de viață mai mare),
  • echipat cu un comutator de siguranță care oprește mixerul în cazul în care cadrul este ridicat deasupra cadrului IBC în timpul lucrului.
  • motor protejat împotriva supraîncărcării
  • echipat cu butoane START / STOP,
  • este prevăzut cu o priză monofazată sau trifazată.

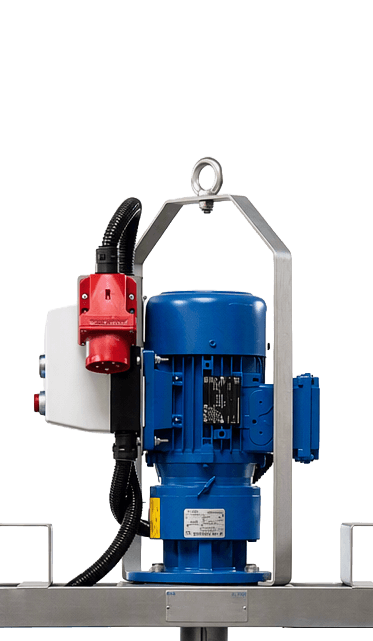

Acționare electrică cu motoreductor (mixer cu viteză redusă)
Acționare electrică cu motoreductor (mixer cu viteză redusă)

  • pentru lichide cu vâscozitate mică și mare (până la 20.000cP),
  • echipat cu un comutator de siguranță care oprește mixerul în cazul în care cadrul este ridicat deasupra cadrului IBC în timpul lucrului.
  • motor protejat împotriva supraîncărcării
  • echipat cu butoane START / STOP,
  • este prevăzut cu o priză monofazată sau trifazată.

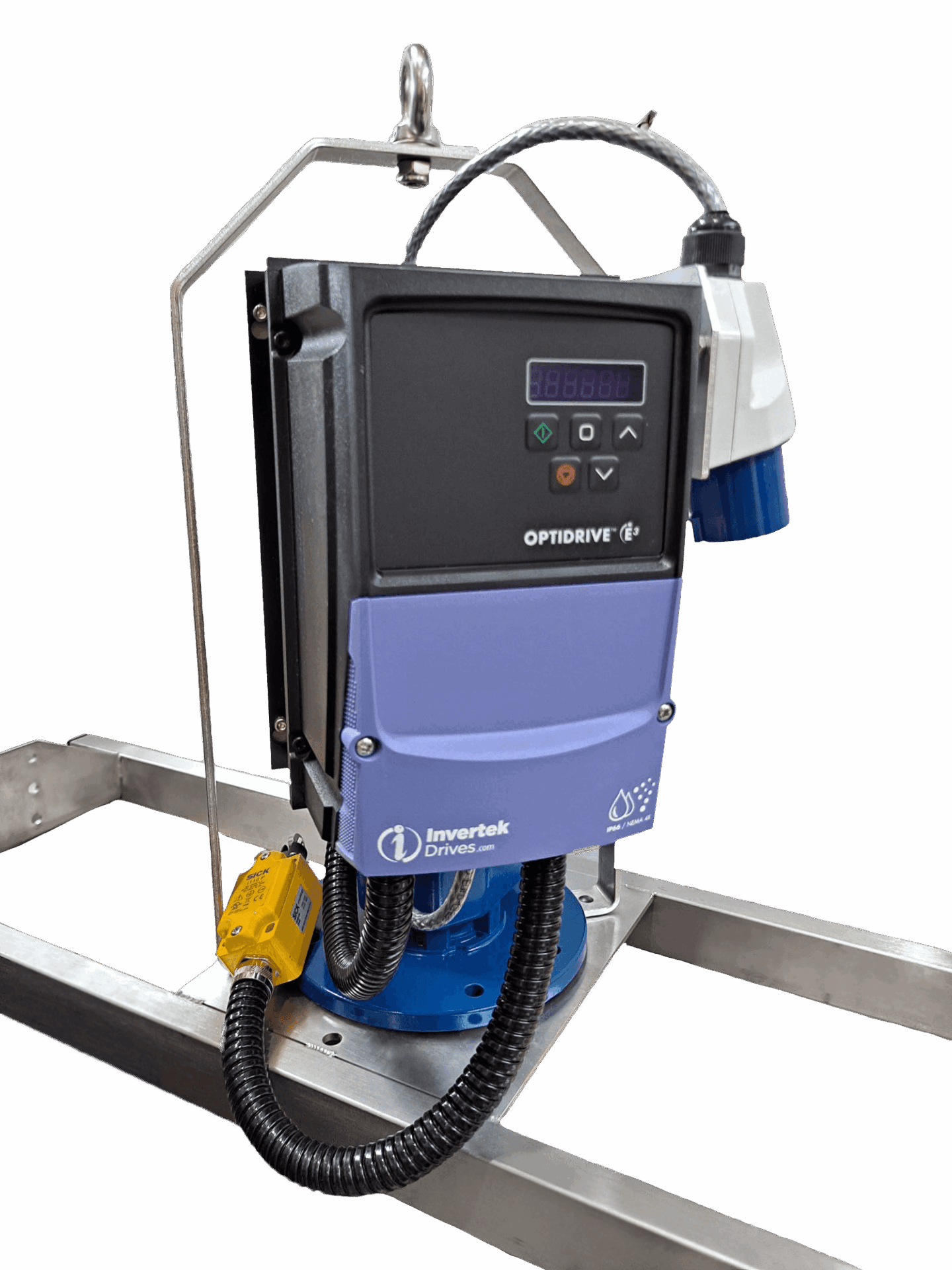

Electric motor with gearbox and inverter
Acționare electrică cu motoreductor și convertizor de frecvență (mixer cu turație redusă)

Cea mai flexibilă soluție
Permite utilizarea unui singur mixer pentru amestecarea diferitelor medii prin controlul vitezei de rotație.

  • pentru lichide cu vâscozitate mică și mare (până la 20.000cP),
  • echipat cu un comutator de siguranță care oprește mixerul în cazul în care cadrul este ridicat deasupra cadrului IBC în timpul lucrului.
  • motor protejat împotriva supraîncărcării
  • echipat cu butoane START / STOP,
  • este prevăzut cu o priză monofazată sau trifazată.
Acționare cu motor pneumatic (mixer de mare viteză)
  • pentru lichide cu vâscozitate redusă (până la 100 cP)
  • rulment stabilizat (durată de viață mai mare),
  • este prevăzut cu o supapă cu ac (controlul vitezei), conexiuni rapide și un amortizor de zgomot.

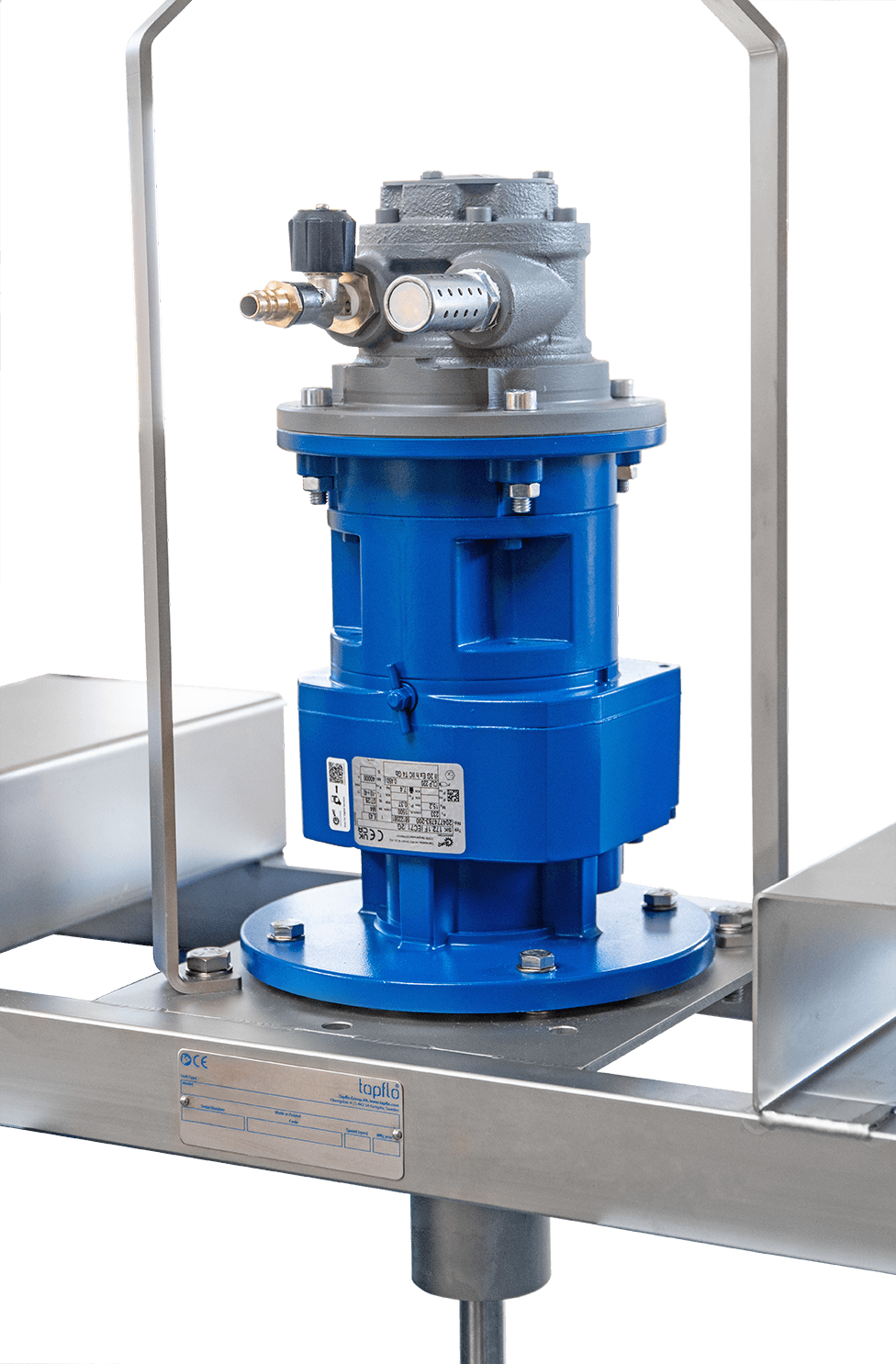

Acționare pneumatică cu motoreductor (mixer cu viteză redusă)
Acționare pneumatică cu motoreductor (mixer cu viteză redusă)

  • pentru lichide cu vâscozitate mică și mare (până la 20.000 cP)
  • rulment stabilizat (durată de viață mai mare),
  • este prevăzut cu o supapă cu ac (controlul vitezei), conexiuni rapide și un amortizor de zgomot.
Tipuri de rotoare
Rotor fix Rotor fix

Se utilizează cu mixere de mare viteză (acționare directă cu motor) pentru lichide cu vâscozitate redusă (până la 100 cP). Permite o amestecare eficientă în aplicații mai puțin solicitante.

Rotorul este fabricat din oțel inoxidabil AISI 316.

Rotor pliabil Rotor pliabil

Rotoarele pliabile sunt fabricate special pentru rezervoarele IBC, în cazul în care diametrul rotorului obișnuit este mai mare decât diametrul orificiului din partea superioară a IBC-ului.

Un astfel de rotor este pliat atunci când este coborât în IBC. După ce mixerul este pornit, rotorul se desfășoară datorită forței centrifuge și își mărește suprafața pentru a amesteca eficient întregul volum al rezervorului, chiar și atunci când mediul contine particule solide.

Rotoarele pliabile pot fi utilizate cu acționări cu viteză redusă pentru amestecarea lichidelor cu o vâscozitate de până la 15.000 cP cu un singur rotor sau de până la 20.000 cP cu două rotoare montate pe arbore.

Rotorul este fabricat din oțel inoxidabil AISI 316.

Rotor de fund, de aruncare Rotor de fund, de aruncare

Soluție pentru produsele cu conținut ridicat de particule solide care sedimentează pe fundul rezervorului.

Rotorul de fund montat sub rotorul pliabil permite o amestecare constantă și propulsarea particulelor solide în sus. De asemenea, are utilizări în timpul descărcării rezervorului, atunci când este necesar să se amestece mediul la fundul rezervorului.

Rotorul este fabricat din oțel inoxidabil AISI 316.

Tipuri de cadre
Cadru standard cu suport de ridicare prevazut cu ochi Cadru standard cu suport de ridicare prevazut cu ochi

Fiecare mixer IBC este montat pe un cadru solid, asigurând o plasare rigidă pe rezervor, chiar și atunci când se amestecă lichide cu vâscozitate ridicată.

Cadrul este fabricat din oțel inoxidabil AISI 304, cu profile sudate care asigură o durabilitate ridicată a unității. În mod standard, cadrul este echipat cu un suport cu ochi pentru ridicarea și coborârea ușoară a mixerului prin intermediul unui troliu.

După plasarea cadrului pe IBC, acesta este fixat suplimentar cu două cleme de prindere integrate. Datorită mecanismului de blocare, aceste cleme de tip „toggle” împiedică mișcarea necontrolată a cadrului.

Frame with forklift module Cadru cu modul pentru stivuitor

Cadrele mixerelor IBC pot fi echipate suplimentar cu un modul pentru stivuitor care permite transportul cu ajutorul unui stivuitor. În acest caz, furcile sunt plasate în suporturi special realizate și sudate pe cadrul mixerului. Acest lucru permite un transport rapid și crește flexibilitatea muncii.

Cadru cu racord de admisie pentru lichide Cadru cu racord de admisie pentru lichide

Permite adăugarea suplimentelor lichide in mediul mixat și umplerea ușoară a IBC-ului în timpul amestecului. Cadrul mixerului are o gaură filetată pentru conectarea cu o pompă. Lichidul este pompat în rezervor printr-o țeavă ghidată direct în interiorul IBC-ului, unde aditivii sunt amestecați eficient cu mediul.

Cadru cu buncăr pentru pulberi sau polimeri Cadru cu buncăr pentru pulberi sau polimeri

Permite efectuarea de adaosuri în timpul amestecării cu ajutorul unui buncăr cu capac montat în partea superioară a cadrului. După deschiderea capacului, este posibilă adăugarea de pulberi sau polimeri direct în rezervorul IBC. Ieșirea buncărului este plasată direct în recipient, ceea ce sporește eficiența amestecului.

Asamblare și pornire

Primul pas înainte de activarea mixerului este fixarea acestuia pe cadrul IBC-ului. Mixerul poate fi ridicat deasupra rezervorului prin intermediul unui troliu conectat la șurubul cu ochi situat deasupra dispozitivului de acționare a mixerului. În cazul unui cadru prevazut cu modul de ridicare, ridicarea poate fi realizată cu un stivuitor care ajută, de asemenea, la transportul cadrului între rezervoare.

Cadru standard cu șurub cu ochi Cadru cu modul pentru stivuitor
Cadru standard cu șurub cu ochi Cadru cu modul pentru stivuitor

Arborele mixerului trebuie să fie plasat coaxial față de gaura rezervorului și apoi blocat în poziție cu două cleme de prindere la capetele cadrului.

Blocarea mixerului pe IBC prin intermediul clemelor de blocare
Blocarea mixerului pe IBC prin intermediul clemelor de blocare

Următorul pas este conectarea sursei de alimentare la unitatea mixerului. În funcție de tipul de acționare selectat, aceasta va fi fie o acționare electrică (1 sau 3 faze), fie o acționare pneumatică (aer comprimat).

În cazul unei unități cu acționare electrică, mixerul este întotdeauna cu o priza adecvata, iar în cazul unei unități cu acționare pneumatică, cu o supapă cu ac, un amortizor de zgomot și un conector rapid.

O unitate cu acționare electrică este controlată de un dulap de comandă integrat sau de un convertizor de frecvență. Unitatea acționată pneumatic este controlată prin deschiderea treptată a supapei cu ac.
