Explorarea aplicațiilor amortizoarelor de pulsații cu membrană, active, autoreglabile, în linie
Amortizoarele de pulsații sunt o componentă esențială în sistemele de fluide, contribuind la atenuarea fluctuațiilor de presiune și la asigurarea unui debit uniform. Aceste dispozitive joacă un rol crucial în prevenirea deteriorării conductelor, pompelor și a altor componente ale sistemului. Dintre diversele tipuri de amortizoare de pulsații, amortizoarele cu membrană active, autoreglabile, în linie îndeplinesc o funcție distinctă și oferă avantaje unice. Acest articol explorează acest tip specific, precum și principiile sale de funcționare, beneficiile și aplicațiile în mediul industrial.
Înțelegerea sursei pulsațiilor
Amortizoarele de pulsații absorb vârfurile de presiune și pulsațiile din sistemele de fluide, care provin de obicei de la pompele cu deplasare pozitivă — în special pompele cu mișcare alternativă (de exemplu, pompele cu piston și cu membrană) și unele pompe rotative, cum ar fi pompele cu furtun (peristaltice). Deși aceste pompe oferă avantaje față de alte tipuri, ele funcționează la viteze relativ mici și au pauze vizibile între cicluri, ceea ce duce la apariția pulsațiilor.
Impactul asupra dispozitivelor de măsurare
Pulsările intense îngreunează măsurarea presiunii și a debitului și pot afecta, de asemenea, durata de viață a dispozitivelor de măsurare. Debitul pulsatoriu se caracterizează prin schimbări continue ale vitezei fluidului, necesitând o frecvență de eșantionare ridicată pentru măsurători precise. În astfel de condiții, este adesea necesară utilizarea unor debitmetre de masă avansate și costisitoare sau a unor debitmetre cu ultrasunete.
Cum previn amortizoarele de pulsații loviturile de berbec
Lovitura de berbec este un fenomen de șoc hidraulic care apare atunci când un fluid în mișcare este forțat brusc să se oprească sau să-și schimbe direcția, provocând o creștere rapidă a presiunii. Acest lucru poate duce la defectarea conductelor, a supapelor și a pompelor. Amortizoarele de pulsații joacă un rol crucial în prevenirea și atenuarea loviturii de berbec prin absorbția și redistribuirea vârfurilor de presiune. Amortizoarele de pulsații uniformizează debitul prin reducerea pulsațiilor care contribuie la șocurile de presiune.

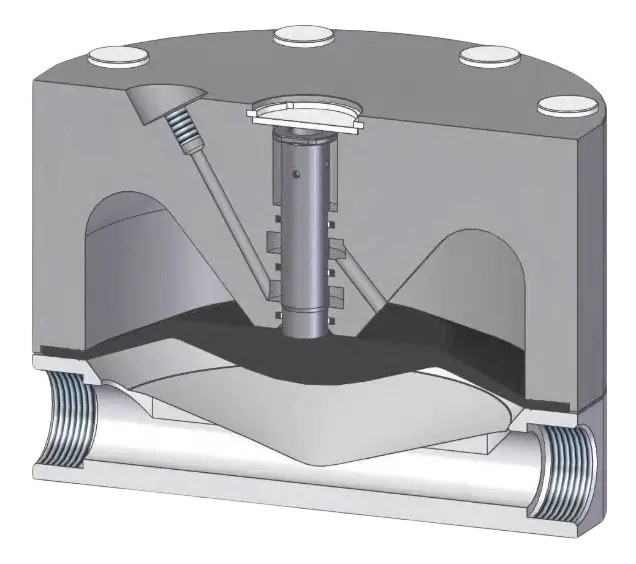

Amortizoare de pulsații cu membrană, active, autoreglabile, montate în linie: Principiul de funcționare
Amortizoarele de pulsații cu membrană, active, autoreglabile, montate în linie, sunt proiectate să răspundă activ la fluctuațiile de debit și presiune. Una dintre caracteristicile principale este o membrană flexibilă care separă lichidul de o cameră de gaz, umplută de obicei cu aer sau azot.
Camera de gaz este alimentată cu un flux continuu de gaz la o presiune care ar trebui să fie egală sau ușor mai mare decât cel mai înalt vârf de presiune generat de pompă. De exemplu, în cazul unei pompe cu membrană acționată cu aer comprimat, această presiune ar trebui să corespundă presiunii de alimentare a pompei.
Acest tip de amortizor este echipat cu un sistem de distribuție a aerului integrat cu un arbore atașat la membrană. Acest sistem deschide și închide automat alimentarea cu gaz, ceea ce susține membrana și asigură echilibrul de presiune pe ambele părți.
În interiorul amortizorului, în timpul etapei de reglare au loc două scenarii principale:
- Când partea hidraulică înregistrează o presiune mai mică, presiunea gazului de susținere împinge membrana spre camera hidraulică, deschizând simultan orificiul de evacuare a gazului către atmosferă.
- Pe măsură ce gazul este eliberat, presiunea scade la un nivel care determină membrana să se deplaseze în direcția opusă. La deplasarea sa extremă, alimentarea cu gaz se deschide din nou, permițând gazului să intre și să susțină membrana.
După mai multe astfel de cicluri, membrana ajunge la o stare de echilibru, în care presiunea gazului de susținere este egală cu valorile maxime ale presiunii din partea hidraulică. Gazul de susținere este consumat de amortizor în timpul etapei de reglare.
Acest mecanism de autoreglare permite amortizorului să se adapteze la condițiile de refulare în continuă schimbare ale pompelor cu volum pozitiv, care generează presiune pe baza rezistenței din interiorul sistemului. Acest lucru este deosebit de important atunci când supapele din conductele de refulare se deschid și se închid (de exemplu, în timpul operațiunilor de dozare) sau când procesul necesită ajustări continue ale debitului pompei.
Amortizoare de pulsații cu membrană, active și autoreglabile, montate în linie
Vârfuri de presiune ale unei pompe cu membrană tipice care funcționează la o presiune de refulare de 6 bar(g):

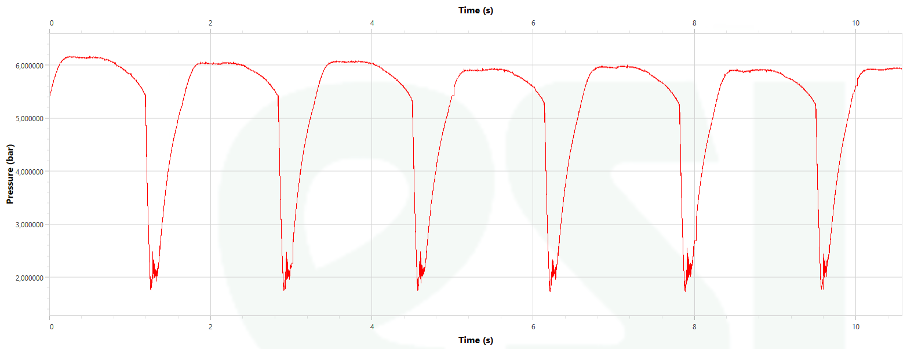

1) Fără amortizor; vârfuri de presiune: 4 bar

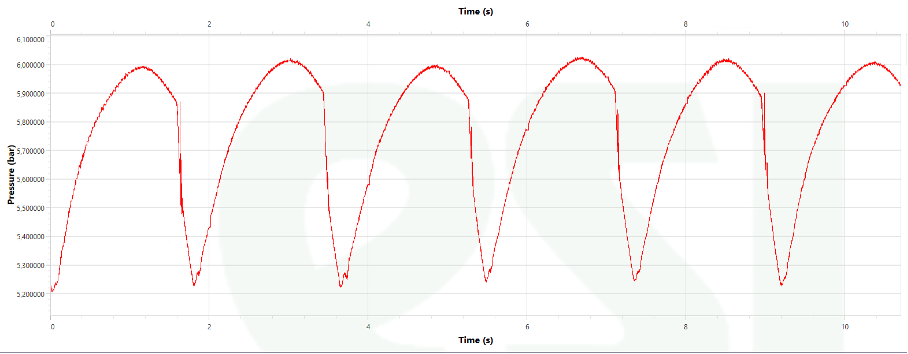

2) Cu amortizor de pulsații; vârfuri de presiune: 0,8 bar
Avantaje
Controlul pulsațiilor – Amortizoarele active cu membrană montate în linie asigură stabilizarea presiunii. Întreținere redusă – Acest design elimină necesitatea mecanismelor de control externe, simplificând sistemul și eliminând necesitatea întreținerii. Eficiență din punct de vedere al costurilor – Construcția mai simplă duce la costuri inițiale și de exploatare mai mici. Compact și economisitor de spațiu – Acest design este ideal pentru instalații în care există constrângeri de spațiu. Funcționare continuă și activă – Acestea funcționează automat, fără a necesita reglaje. Se adaptează la diverse aplicații și funcționează bine cu pompele cu membrană acționate pneumatic și cu pompele peristaltice. Rezistență la coroziune și substanțe chimice – În funcție de materialul utilizat, aceste amortizoare pot fi extrem de rezistente la substanțe chimice și fluide agresive. Zgomot și vibrații reduse – Amortizarea activă reduce nivelurile de zgomot, creând un mediu de lucru mai silențios. Durată de viață prelungită a echipamentului – Reducerea vârfurilor de presiune sporește durabilitatea componentelor sistemului.
Aplicații
Prelucrarea alimentelor Instalații de prelucrare a petrolului și gazelor Industria chimică și farmaceutică Sisteme de dozare a fluidelor
Cele mai bune practici pentru implementarea amortizoarelor de pulsații
Dimensionare corectă: Alegeți un amortizor cu un volum adecvat, care să corespundă nivelurilor de pulsații ale sistemului. Amplasare corectă: Instalați amortizorul aproape de sursa pulsațiilor pentru o eficiență maximă. Compatibilitatea materialelor: Utilizați amortizoare fabricate din materiale rezistente la coroziune, precum oțelul inoxidabil (AISI 316L) și materiale plastice precum polietilena (PE) sau politetrafluoretilena (PTFE), pentru fluide agresive. Proprietățile materialelor: Pentru lichide abrazive, alegeți amortizoare fabricate din materiale rezistente la uzură, cum ar fi polietilena de înaltă densitate (HDPE) și polietilena cu greutate moleculară ultra ridicată (UHMW PE). Proiectarea membranei: Alegeți o construcție compozită a membranei, cu o suprafață netedă și uniformă, fără orificii de montare suplimentare care să intre în contact cu fluidul. Acest lucru reduce riscul de scurgeri și de uzură a membranei, sporind în același timp capacitatea de curățare. Ușor de curățat: În aplicațiile din industria alimentară și farmaceutică, alegeți modele adecvate pentru procesele de curățare la fața locului (CIP). Aceste modele elimină spațiile moarte care pot îngreuna curățarea și favorizează dezvoltarea bacteriilor.
Compararea amortizoarelor de pulsații active și pasive în linie
Deși atât amortizoarele active cu membrană, cât și cele pasive au rolul de a reduce pulsațiile, diferențele lor funcționale determină adecvarea lor pentru diverse aplicații. Amortizoarele pasive de pulsații reprezintă de obicei cea mai ieftină soluție pentru condiții de funcționare constante, cu pulsații moderate și constante. Pe de altă parte, amortizoarele active de pulsații sunt ideale pentru condiții care se schimbă dinamic și atunci când măsurarea de înaltă precizie este un factor important. Amortizorul activ se adaptează automat la presiunea de refulare, în timp ce amortizorul pasiv necesită echipamente suplimentare, precum un senzor de presiune de refulare și o buclă de retroacțiune, pentru a asigura setarea corectă a presiunii aerului la intrarea în amortizor. În favoarea soluției pasive, se poate sublinia faptul că aceasta nu necesită o sursă constantă de aer. Dimpotrivă, amortizoarele active necesită o sursă de aer foarte mică, dar constantă, pentru a se regla adaptativ la condițiile de refulare.
Amortizoarele de pulsații joacă un rol esențial în optimizarea performanței sistemelor de fluide prin atenuarea fluctuațiilor de presiune. Alegerea amortizorului de pulsații adecvat depinde de factori precum presiunea sistemului, proprietățile fluidului, gradul necesar de reducere a pulsațiilor și constrângerile bugetare.
Amortizoarele de pulsații active, cu membrană, montate în linie și autoreglabile, oferă o soluție rentabilă și cu întreținere redusă. Acestea reprezintă o opțiune bună pentru sistemele dinamice de înaltă precizie, în care condițiile de evacuare variază în timp. Înțelegerea acestor tehnologii permite industriilor să selecteze cea mai bună soluție pentru nevoile lor specifice, asigurând o funcționare mai lină și o durată de viață îmbunătățită a echipamentelor.
