Autor articol: Georgi Georgiev Lider proiecte strategice R&D |
Pompe centrifuge (cunoscute și sub denumirea de pompe cinetice, pompe de viteză, pompe dinamice sau pompe rotodinamice) se numără printre cele mai frecvent utilizate tipuri de pompe în aplicații industriale. Deci, cum funcționează o pompă centrifugă? Acestea funcționează prin transformarea energiei mecanice a arborelui de antrenare în energie cinetică, printr-un rotor rotativ. Această energie cinetică este apoi transformată în energie de presiune în interiorul carcasei pompei, permițând fluidului să fie evacuat prin ieșirea pompei.

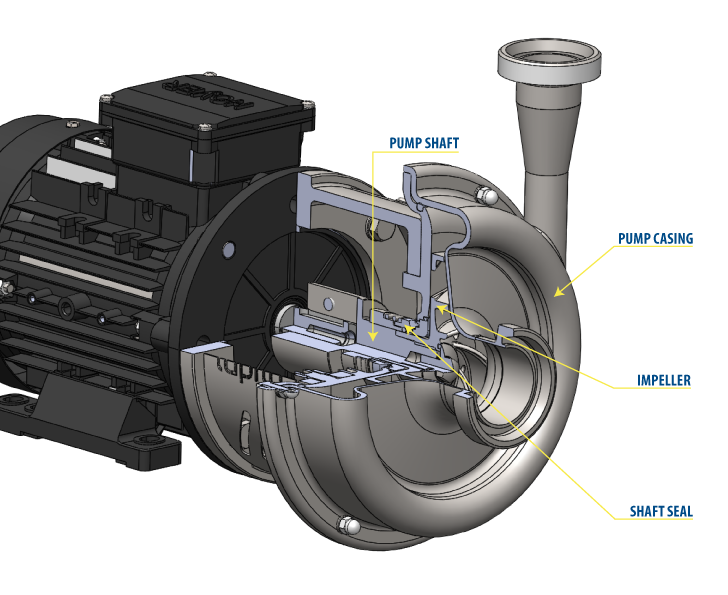

Piese principale ale pompei centrifuge
|

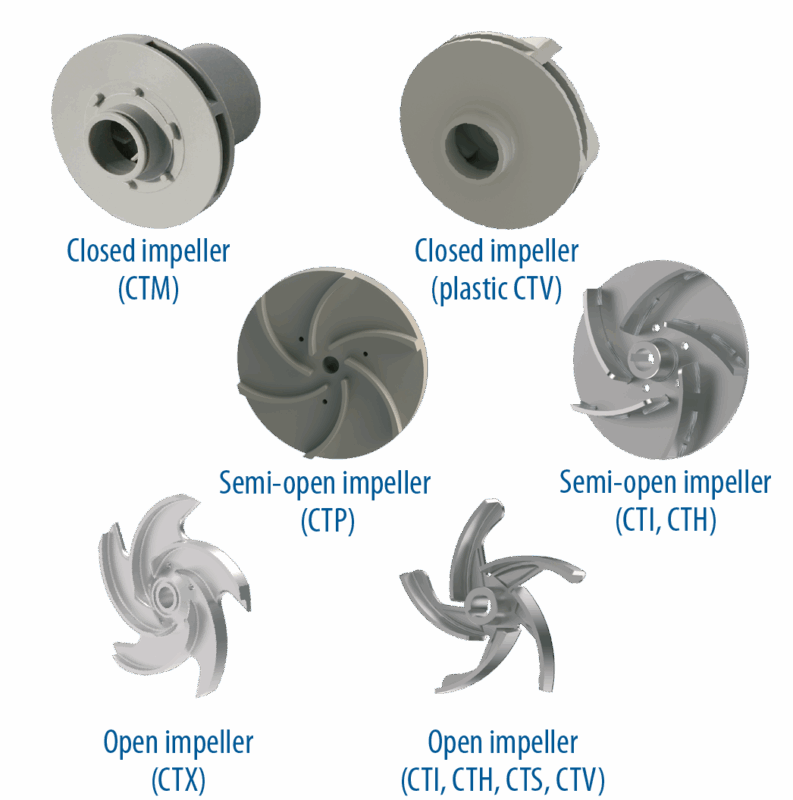

1. Rotor (Impeller). Componenta rotativă care transferă energie cinetică fluidului. Rotoare închise
Rotoare deschise
Rotoare semi-deschise (sau parțial deschise)
|
 |
|

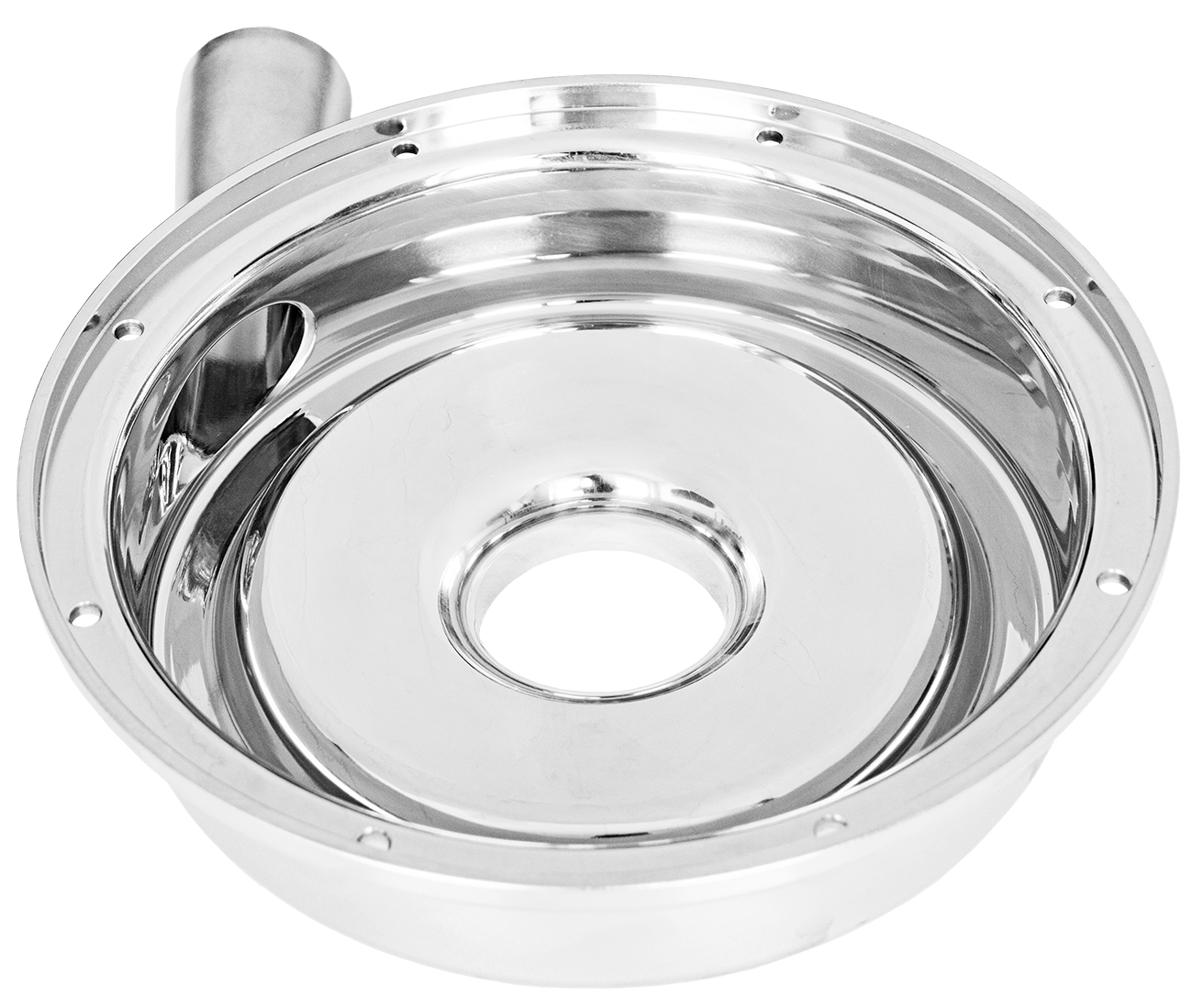

2. Tipuri de carcase pentru pompe centrifuge:
|
 |
|
3. Arborele pompei. Conectează rotorul la sistemul de antrenare (de ex., motor). |
|
|
4. Etanșări mecanice:
|
|
|
5. Carcasa etanșării. Susține și închide etanșarea arborelui. |
|
|
6. Suportul lagărului. Menține alinierea arborelui și susține sarcinile radiale și axiale. Execuțiile Monoblock (cuplate strâns) utilizează suporturile lagărelor ale unităților de antrenare (de ex., motoare electrice). |
|
Sunteți interesat de pompe centrifuge? Descoperiți oferta noastră
Proiectări de pompe centrifuge
Pompele centrifuge pot fi clasificate în funcție de diverse criterii, inclusiv:
Tipul de design: igienic, chimic, petrochimic și altele, în funcție de cerințele specifice industriei.
Numărul de trepte: cu o singură treaptă sau cu mai multe trepte, ceea ce afectează capacitățile de presiune ale pompei.
Tipul de curgere: radială, mixtă sau axială, fiecare fiind potrivită pentru diferite condiții de presiune și debite.
Metoda de etanșare a arborelui: cum ar fi etanșările mecanice sau antrenarea magnetică (mag drive), în funcție de necesitățile de prevenire a scurgerilor.
Designul rotorului: inclusiv rotoare închise, semi-deschise (semideschise) sau deschise, care influențează eficiența și adecvarea pentru manipularea solidelor și a conținutului de aer.
Fiecare design este dezvoltat pentru aplicații industriale și condiții de operare specifice, asigurând performanță optimă, fiabilitate și conformitate cu cerințele procesului.
Curbe de performanță
Curbele de performanță (sau caracteristice) ale pompelor centrifuge ilustrează relația dintre debit (Q), înălțimea de pompare (H), puterea la arbore (P), eficiența (η) și necesarul de presiune netă pozitivă la aspirație (NPSHr), de obicei la o viteză constantă sau în intervale specifice de turație. Fiecare dimensiune de pompă dintr-o serie dată acoperă un interval definit QH prin ajustarea diametrului rotorului, maximizând acoperirea totală QH a întregii serii. Cu toate acestea, din cauza creșterii costurilor energetice și a faptului că pompele își ating de obicei cea mai mare eficiență la diametrul maxim al rotorului, selectarea pompelor centrifuge pe baza curbelor QHP la viteze variabile (prin controlul vitezei, mai degrabă decât prin ajustarea diametrului rotorului) devine din ce în ce mai frecventă.

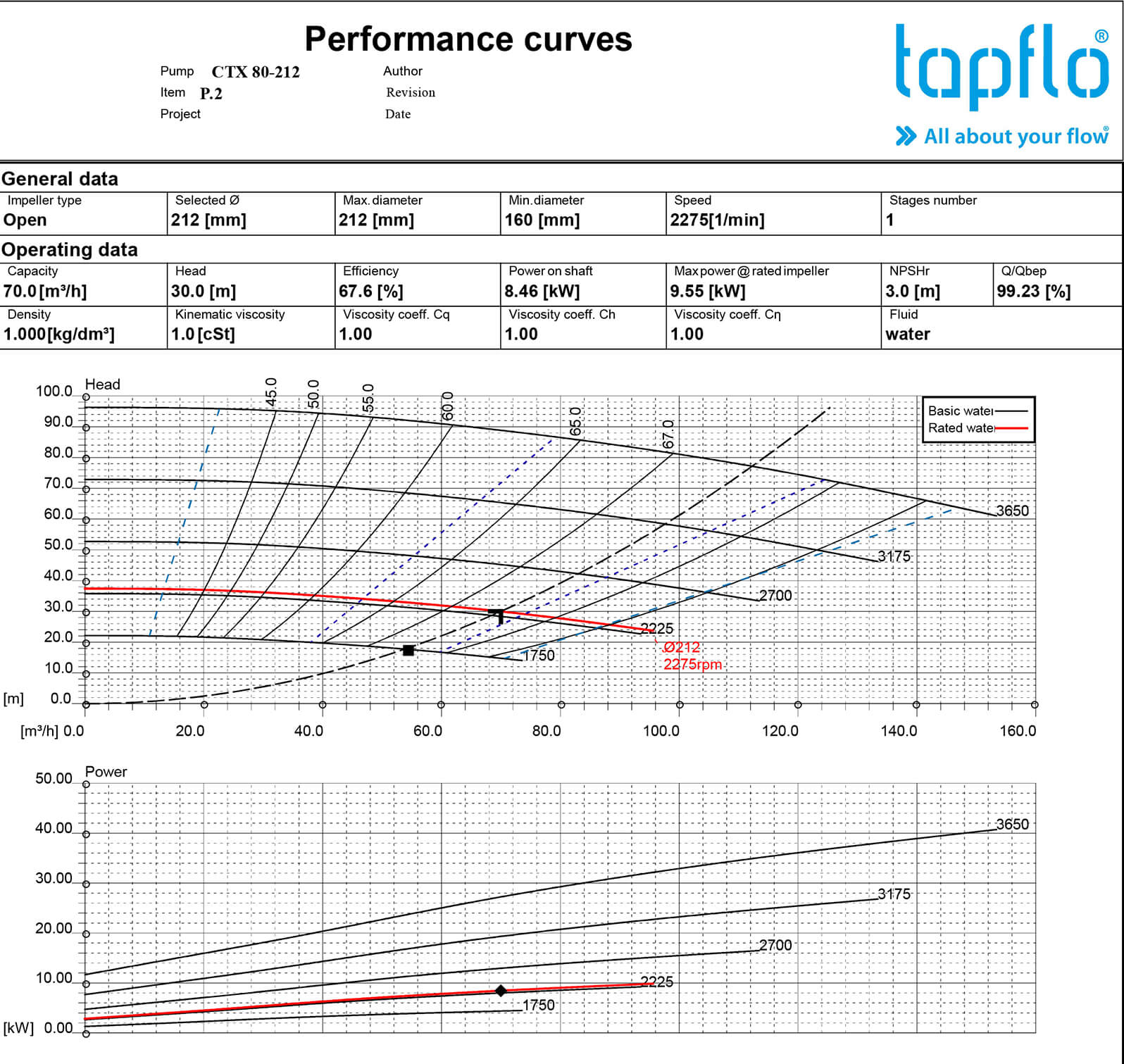

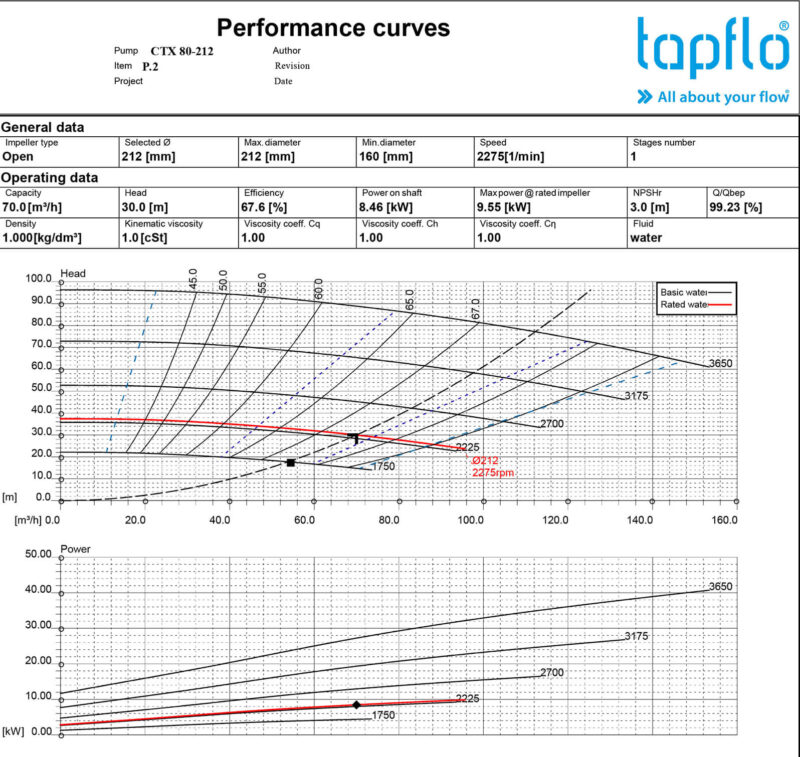

| Curbe de performanță seria Tapflo CTX pentru selecție prin turație |

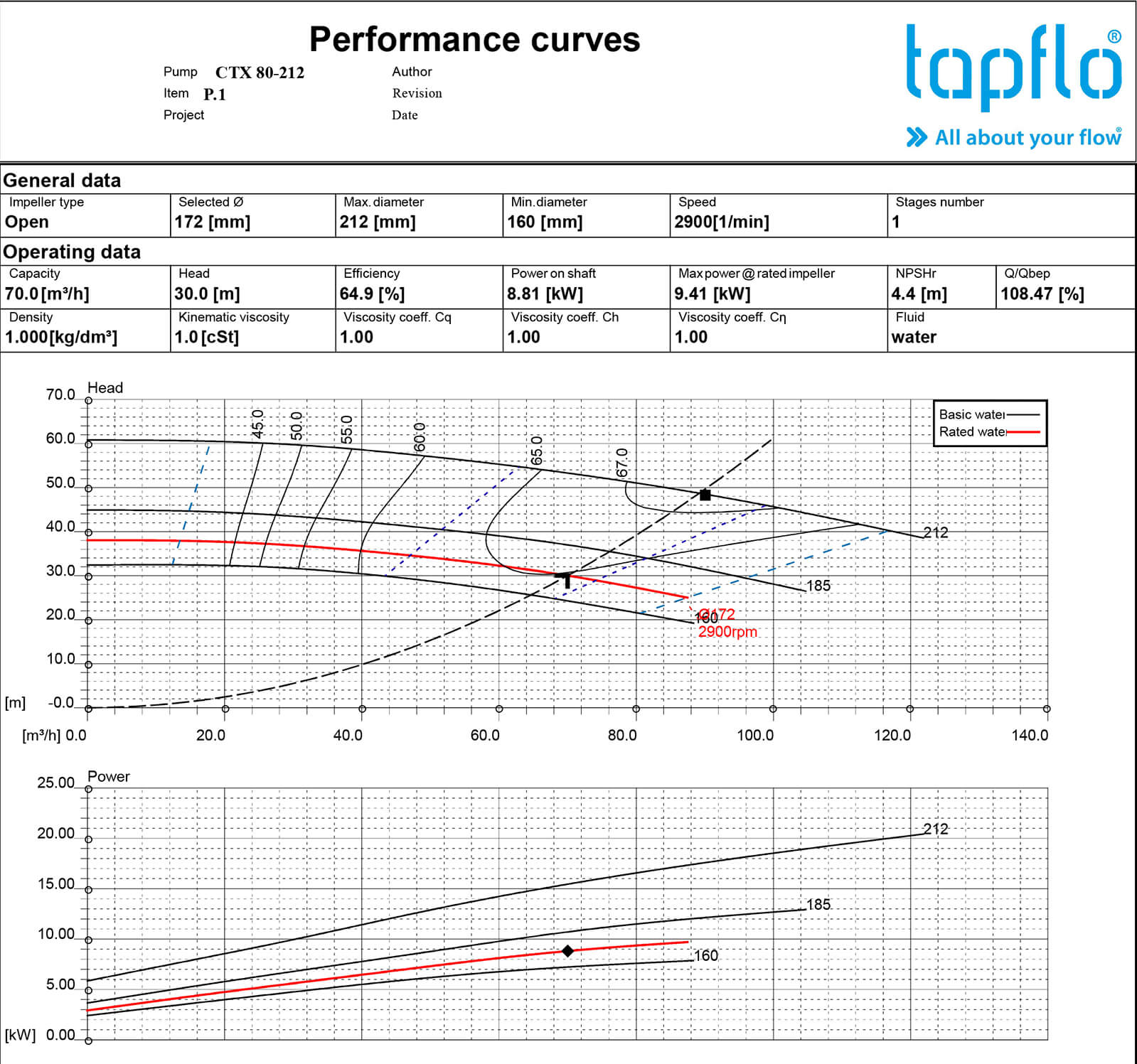

Curbe de performanță seria Tapflo CTX pentru selecție prin diametrul rotorului |
NPSHa și NPSHr
NPSHa (Net Positive Suction Head available – Cota netă pozitivă de aspirație disponibilă) este presiunea netă (sau cota) disponibilă la intrarea în pompă pentru a preveni vaporizarea lichidului și apariția cavitației. Aceasta se calculează pe baza următorilor factori:
Presiunea din rezervorul de aspirație poate fi în vid, atmosferică sau sub presiune, în funcție de proiectarea sistemului. Cota de aspirație statică (pozitivă dacă nivelul lichidului este deasupra pompei, negativă dacă este sub). Minus pierderile de presiune în conducta de aspirație și componentele acesteia (de exemplu, filtre, coturi, supape). Minus presiunea de vapori a lichidului la temperatura de operare.
În termeni de formulă: NPSHa = (Htank + Hstatic – Hlosses) – Hvapor
Unde:
Htank este presiunea absolută la suprafața lichidului din rezervorul de aspirație, Hstatic este cota statică (pozitivă sau negativă), Hlosses include pierderile de presiune prin frecare și pierderile locale în conducta de aspirație, Hvapor este presiunea de vapori a lichidului la temperatura de pompare.
NPSHr (Net Positive Suction Head required – Cota netă pozitivă de aspirație necesară) este cota netă pozitivă minimă de aspirație necesară la intrarea în pompă pentru a preveni cavitația în timpul funcționării. Aceasta este determinată prin teste NPSH standardizate, efectuate de producătorul pompei pentru fiecare model specific de pompă, în condiții controlate.
NPSHa trebuie să fie întotdeauna mai mare decât NPSHr (Cota netă pozitivă de aspirație necesară pompei) pentru a evita cavitația și a asigura o funcționare fiabilă a pompei. Se recomandă în mod obișnuit o marjă de siguranță minimă de 0,5 metri, deși această valoare poate varia în funcție de standardele industriale specifice sau de cerințele companiei. Această marjă ar trebui să ia în considerare și posibilele creșteri ale temperaturii lichidului în interiorul pompei, care pot crește presiunea de vapori și reduce NPSHa efectiv. Menținerea unei marje adecvate ajută la prevenirea cavitației, care poate duce la deteriorarea componentelor pompei, la reducerea eficienței și la opriri neplanificate ale funcționării.
NPSHr pompelor centrifuge poate fi redus (adică îmbunătățit) prin utilizarea unui inducer, care este un mic rotor cu flux axial instalat la intrarea pompei. Inducerul crește presiunea fluidului înainte ca acesta să intre în rotorul principal al pompei, îmbunătățind astfel performanța de aspirație a pompei și reducând riscul de cavitație în condiții de NPSHa scăzut.
Capacități de autoamorsare
Capacitatea de autoamorsare a pompelor centrifuge se referă la capacitatea lor de a evacua aerul din linia de aspirație și de a crea un vid parțial, permițând lichidului să fie ridicat și conductei de aspirație să fie amorsată în aplicații care implică o aspirație negativă. Această caracteristică permite pompei să înceapă pomparea lichidului fără a fi necesară umplerea manuală a conductei de aspirație.

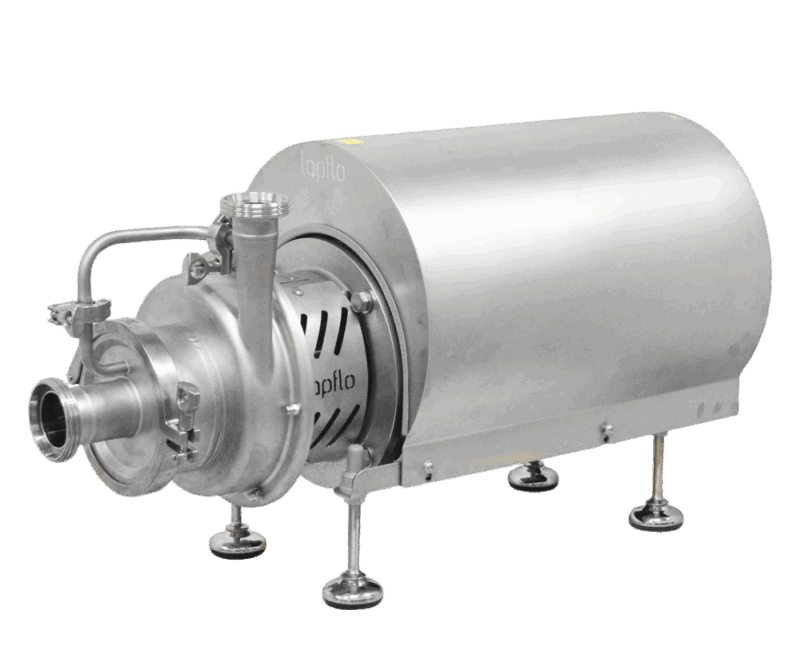

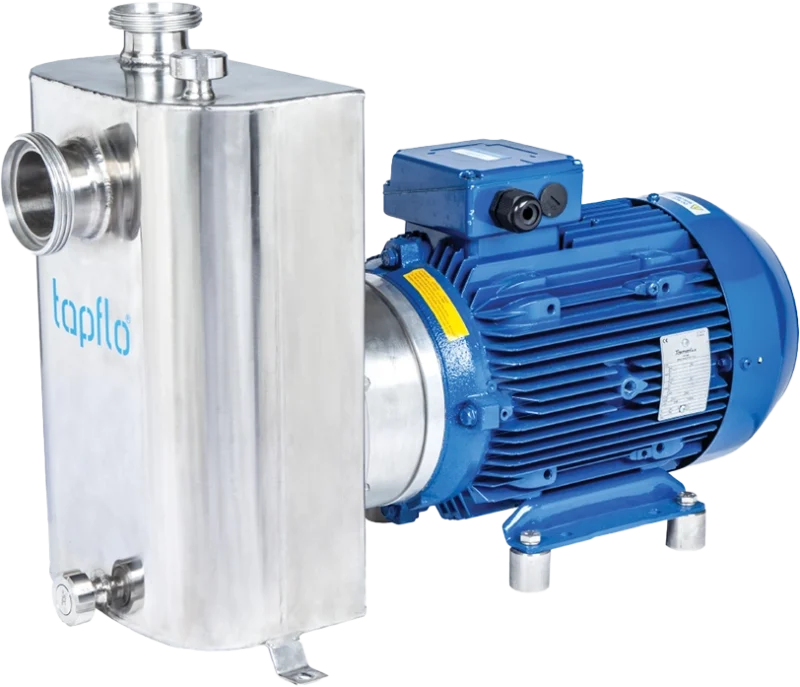

| Seria autoamorsabilă Tapflo CTXS | Seria autoamorsabilă Tapflo CTS |
 |
 |
NPSHr vs capacitatea de autoamorsare
NPSHr și capacitatea de autoamorsare sunt adesea greșit înțelese și asociate incorect una cu cealaltă. Mulți profesioniști din industrie presupun în mod eronat că capacitatea de autoamorsare a unei pompe corespunde direct cu presiunea negativă de aspirație (sau aspirația) pe care o poate gestiona. În realitate, acestea sunt două concepte separate:
Capacitatea de autoamorsare se referă doar la capacitatea pompei de a evacua aerul din linia de aspirație și de a crea vid pentru a se autoamorsa fără intervenție manuală.
NPSHr (Net Positive Suction Head required), pe de altă parte, determină dacă o pompă poate funcționa fără cavitație în condiții date de aspirație și este parametrul cheie în evaluarea cât de multă aspirație negativă poate gestiona o pompă.
În mod ironic, pompele cu autoamorsare necesită adesea un NPSHr mai mare decât pompele centrifuge convenționale, făcându-le mai puțin potrivite pentru aplicații cu aspirație negativă ridicată, în ciuda capacității lor de autoamorsare.
Cavitație
Cavitația apare atunci când presiunea în conducta de aspirație sau în interiorul pompei scade la sau sub presiunea de vapori a lichidului pompat la temperatura de operare. Acest lucru determină vaporizarea lichidului, formând bule de vapori. Pe măsură ce aceste bule se deplasează în zone cu presiune mai mare decât presiunea de vapori din interiorul pompei, ele se sparg violent (implodează).
Implozia generează microjeturi de înaltă energie în doar câteva microsecunde, producându-se de peste o sută de ori pe secundă. Aceste jeturi pot depăși viteze de 50 m/s, cu presiuni locale ajungând la câteva mii de bari. Astfel de condiții extreme pot duce la eroziunea severă a componentelor pompei, zgomot și vibrații crescute, eficiență redusă și chiar defecțiuni mecanice.
Configurații de materiale pentru pompe centrifuge
Selecția materialelor pentru pompele centrifuge industriale este critică și trebuie adaptată lichidului specific pompat și cerințelor industriei în care este utilizată pompa. Înțelegerea alegerilor de materiale este esențială atunci când se analizează aplicațiile tipice ale pompelor centrifuge, deoarece pompele sunt utilizate pe scară largă pentru a transporta fluide cu proprietăți chimice și fizice foarte diferite:
- Substanțele chimice agresive pot necesita pompe fabricate în întregime din materiale plastice (cum ar fi polipropilena sau PVDF), care oferă o rezistență excelentă la coroziune acolo unde metalele s-ar coroda altfel.
- În aplicațiile alimentare, de băuturi și farmaceutice, pot fi utilizate numai materiale certificate pentru contactul cu produsele alimentare, cum ar fi oțelul inoxidabil (de obicei AISI 316L sau 316Ti) și elastomerii conformi FDA. Aceste materiale trebuie, de asemenea, să respecte standardele de proiectare igienică (de exemplu, EHEDG sau 3-A).
- Materialul fețelor de etanșare mecanică este, de asemenea, crucial. Fețele de etanșare nu numai că trebuie să reziste atacului chimic din partea fluidului pompat, dar trebuie să fie și compatibile cu proprietățile de lubrifiere hidrochimică ale acelui fluid. Combinațiile comune includ grafit vs. carbură de siliciu sau carbură de siliciu vs. carbură de siliciu, în funcție de abraziunea, temperatura și vâscozitatea aplicației.

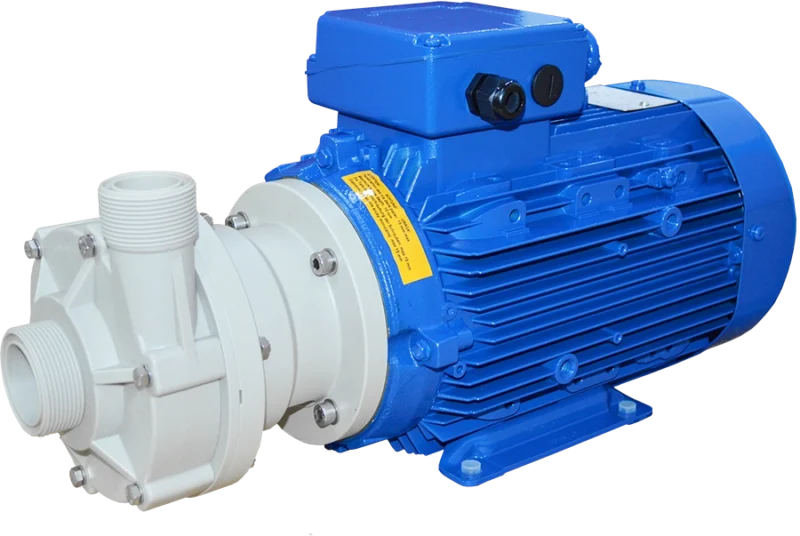

| Tapflo CTX sau CT în ss316L | Tapflo CTP sau CTM |
 |
|
Aplicații principale ale pompelor centrifuge
|
|
|
|
|
|
Nu sunteți sigur ce pompă este potrivită pentru dumneavoastră? Contactați experții noștri!
Parametri cheie pentru selectarea corectă a pompei centrifuge
Selecția corectă a pompei depinde de mai mulți parametri critici. Dacă oricare dintre aceștia lipsește sau este specificat incorect, poate duce la performanțe slabe, defectare prematură sau operare nesigură.
|
Punct de funcționare (punct de operare):
|
Proprietățile lichidului:
|
|
Condiții de sistem:
|
Condiții de mediu:
|
Nerespectarea sau specificarea incorectă a oricăruia dintre acești factori poate duce la o selecție incorectă a pompei, rezultând ineficiență, cavitație, defectarea etanșării sau neconformitate cu cerințele de siguranță sau de proces.
Pompe centrifuge – Avantaje și dezavantaje
Avantaje:
Eficiență ridicată pentru lichide cu vâscozitate scăzută:
Pompele centrifuge sunt foarte eficiente la pomparea fluidelor cu vâscozitate scăzută, cum ar fi apa, alcoolul și substanțele chimice ușoare.
Ideale pentru aplicații cu capacitate mare:
Sunt potrivite pentru aplicații care necesită debite mari la presiuni moderate spre ridicate.
Design compact:
Comparativ cu pompele rotative cu deplasare pozitivă și pompele cu piston, pompele centrifuge au, în general, dimensiuni generale mai mici și sunt mai ușor de instalat și întreținut.
Capacitate multistadială:
Pompele centrifuge multistadiale sunt utilizate pe scară largă pentru a obține presiuni foarte ridicate (de exemplu, peste 2000 de metri), gestionând în același timp debite semnificative, ceea ce le face ideale pentru aplicații de înaltă presiune, cum ar fi alimentarea cu apă a cazanelor, drenarea minelor și alimentarea cu apă a clădirilor înalte.
Limitări:
Nu sunt eficiente pentru fluide cu vâscozitate ridicată:
Eficiența scade semnificativ odată cu creșterea vâscozității fluidului
Eficiență limitată pentru aplicații cu debit mic sau de dozare:
Pompele centrifuge nu sunt ideale pentru capacități foarte mici sau acolo unde este necesară dozarea/măsurarea precisă. În astfel de cazuri, pompele cu deplasare pozitivă ar putea fi o alegere mai bună.
Avantajele pompei Tapflo față de concurență
Pompele centrifuge Tapflo sunt proiectate cu o filozofie „simplitatea pe primul loc”, ceea ce le face ușor de pus în funcțiune, de operat și de întreținut. Abordarea de proiectare prioritizează funcționalitatea, fiabilitatea și curățarea, fără complexitate inutilă.
În calitate de fondator și vizionar al Tapflo Group, domnul Börje Johansson subliniază adesea că „simplu este artă” și că produsele Tapflo nu ar trebui să fie mai complexe decât este necesar pentru a îndeplini cerințele esențiale de rezistență mecanică, design igienic și fiabilitate operațională.
Această filozofie se traduce în mai multe beneficii pentru clienți:
Timp și costuri de întreținere reduse
Operare ușor de utilizat
Fiabilitate ridicată, cu mai puține componente predispuse la uzură sau defecțiuni
Curățare ușoară și conformitate cu standardele industriale
Conceptul de design Tapflo asigură performanțe optime într-o gamă largă de aplicații, menținând în același timp costurile de exploatare scăzute.
Nu ratați – vizionați acum și celelalte videoclipuri Tapflo și descoperiți cum pompele Tapflo vă pot îmbunătăți operațiunile.
Pompe centrifuge Tapflo – Accesorii
Pompele centrifuge Tapflo pot fi echipate cu o gamă largă de accesorii pentru a satisface diverse cerințe de proces și condiții de instalare. Opțiunile disponibile includ:
- Carcasaje igienice. Asigură protecție și curățenie, în special în aplicațiile alimentare, de băuturi și farmaceutice.
- Picioare reglabile. Facilitează alinierea și nivelarea ușoară în timpul instalării.
- Suporturi de montare. Oferă montare stabilă și sigură pe fundații sau cadre de bază.
- Invertoare de frecvență integrate (VFD). Permit controlul precis al vitezei și debitului pompei pentru o eficiență energetică îmbunătățită și flexibilitate a procesului.
- Inductoare. Îmbunătățesc performanța de aspirație prin reducerea NPSHr, ideal pentru aplicațiile cu NPSHa scăzut.
- Sisteme de lichid de răcire și tampon. Asigură funcționarea fiabilă a etanșării mecanice în aplicații dure sau sensibile, protejând împotriva funcționării uscate, contaminării și scurgerilor.
- Designuri personalizate. Configurații speciale pot fi dezvoltate pentru a satisface cerințele specifice ale clienților sau provocările unice ale aplicațiilor.
Pompe centrifuge personalizate Tapflo

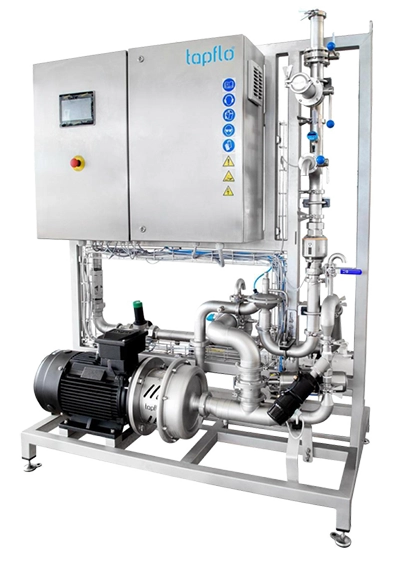

Pe lângă gamele sale standard de pompe industriale, Tapflo Group oferă sisteme personalizate de pompe centrifuge prin intermediul departamentului său dedicat Tapflo Solutions. Această divizie specializată se concentrează pe proiectarea și livrarea de unități complete la cheie, adaptate pentru a satisface cerințele specifice ale clienților.
|
Sistemele personalizate Tapflo pot include:
Aceste sisteme sunt dezvoltate conform specificațiilor clientului și nevoilor procesului, oferind soluții complet integrate și gata de instalare, care reduc timpul de inginerie, asigură compatibilitatea și optimizează punerea în funcțiune. |
 |
Certificări
Pompele centrifuge igienice Tapflo sunt proiectate în conformitate cu standardele sanitare stricte 3-A și EHEDG, asigurând adecvarea pentru utilizarea în aplicații alimentare, de băuturi și farmaceutice.
În plus, multe modele de pompe Tapflo sunt certificate ATEX, făcându-le potrivite pentru operarea în medii cu risc de explozie, în conformitate cu Directiva ATEX 2014/34/UE.
Aceste certificări confirmă angajamentul Tapflo față de siguranță, igienă și conformitatea cu reglementările într-o gamă largă de sectoare industriale.
Întrebări frecvente despre pompele centrifuge
|
Ce să luați în considerare la achiziționarea unei pompe centrifuge Selecția unei pompe centrifuge ar trebui să se bazeze strict pe date precise și complete specifice aplicației și industriei. Este esențial ca selecția să fie revizuită și confirmată de experți de la producătorul pompei, mai ales atunci când pompa joacă un rol critic în procesul dumneavoastră de producție. Alegerea unei pompe centrifuge potrivite pentru proprietățile specifice ale fluidului, condițiile de operare și designul general al sistemului de conducte asigură eficiență și fiabilitate pe termen lung. Pentru o selecție fiabilă și corectă a pompei, este important să împărtășiți experiența operațională cu pompele existente utilizate în aplicații similare. Multe probleme ale pompelor apar nu pentru că pompa a fost selectată incorect, ci pentru că datele aplicației furnizate în timpul procesului de selecție au fost inexacte sau incomplete. În multe cazuri, pompele care funcționează bine astăzi au trebuit modernizate sau modificate în timpul punerii în funcțiune sau pe parcursul utilizării pe termen lung. Din păcate, datele inițiale ale aplicației pe care s-a bazat selecția inițială nu sunt adesea actualizate pentru a reflecta aceste modificări. Acest lucru creează un decalaj de cunoștințe care poate duce la probleme recurente în selecțiile viitoare de pompe. Este important să rețineți că unul dintre cele mai valoroase active pentru un utilizator final de pompe este experiența acumulată cu echipamentele existente. Valorificarea acestei cunoștințe și menținerea unor înregistrări actualizate ale modificărilor, performanței și condițiilor de operare — inclusiv ajustările făcute sistemului de conducte — este cheia pentru a lua decizii informate și eficiente de achiziționare a pompelor. |
|
Cum să operați corect pompele centrifuge și să le îmbunătățiți eficiența Pentru o funcționare fiabilă, fiecare pompă centrifugă ar trebui să funcționeze la sau aproape de punctul de funcționare sau intervalul pentru care a fost selectată. Pentru a realiza acest lucru, operatorii trebuie să monitorizeze și să controleze condițiile de aspirație și refulare, precum și să se asigure că pompa însăși este în stare de funcționare corespunzătoare. Pe lângă operatori bine instruiți, unul dintre cei mai critici factori pentru funcționarea corectă a pompei este utilizarea echipamentelor adecvate de monitorizare și control. O pompă industrială fără monitorizare a presiunii atât pe partea de aspirație, cât și pe cea de refulare este ca o mașină fără bord. Unii șoferi pot crede că pot „simți” viteza sau temperatura motorului, dar acest lucru este considerat pe scară largă o practică proastă. O greșeală similară este adesea făcută de utilizatorii de pompe industriale care se bazează pe intuiție, mai degrabă decât pe date. În mod similar, operarea unei pompe centrifuge fără posibilitatea de a regla presiunea de refulare este ca și cum ai conduce o mașină fără volan. Poate funcționa pe un drum drept, dar în momentul în care condițiile se schimbă, se pierde controlul. În aplicațiile din lumea reală, condițiile de aspirație și refulare fluctuează adesea, astfel încât operarea statică este rareori eficientă sau sustenabilă. Pentru a menține performanțe optime și a îmbunătăți eficiența în condiții variabile, este recomandat să se implementeze controlul manual sau automat inteligent al vitezei pompei și/sau al presiunii de refulare. Unitățile cu frecvență variabilă (VFD) și sistemele de automatizare devin din ce în ce mai accesibile, mai ales pe măsură ce costurile energiei continuă să crească. Ca urmare, astfel de sisteme devin rapid standardul industriei, iar companiile ar trebui să înceapă să se pregătească pentru adoptarea lor pe scară largă. |
|
Cum gestionează pompele centrifuge fluidele abrazive? Pompele centrifuge proiectate pentru a gestiona fluide abrazive (cunoscute în mod obișnuit sub denumirea de pompe pentru nămol) sunt proiectate special pentru a pompa lichide care conțin concentrații ridicate de particule solide, adesea până la 60% din volum. Aceste pompe sunt construite cu caracteristici robuste pentru a rezista uzurii cauzate de materialele abrazive. Considerații cheie de design includ:
În general, pomparea cu succes a fluidelor abrazive necesită nu numai un design adecvat al pompei, ci și o gestionare corectă a garniturilor, selecția materialelor și aranjamente de spălare. |
|
Cum gestionează pompele centrifuge fluidele cu vâscozitate ridicată? Teoretic, nu există o limită superioară de vâscozitate pentru fluidele pe care le pot gestiona pompele centrifuge. O glumă obișnuită în industrie spune: „Dacă o pompă centrifugă nu poate gestiona un fluid din cauza vâscozității sale ridicate, o pompă centrifugă mai mare poate.” Deși umoristică, aceasta reflectă un adevăr: cu scalare și design adecvat, pompele centrifuge pot fi într-adevăr utilizate pentru aplicații cu vâscozitate ridicată. De exemplu, pompe centrifuge mari sunt utilizate cu succes pentru transportul țițeiului cu vâscozități de până la 5.000 cP. În astfel de cazuri, pompele centrifuge sunt adesea preferate în locul pompelor cu deplasare pozitivă (volumetrice) deoarece oferă:
Deși pompele cu deplasare pozitivă oferă, în general, o eficiență mai mare cu fluide vâscoase, dimensiunea și costul lor semnificativ mai mare pentru aplicații cu debit mare le fac mai puțin atractive în unele industrii. Cu toate acestea, este important de menționat că pompele centrifuge sunt, în general, proiectate pentru un interval maxim de vâscozitate, în funcție de aplicația lor prevăzută. Pentru pompele utilizate în industrii precum cea alimentară, farmaceutică și chimică, acest interval se situează de obicei între 150 cSt și 500 cSt. În acest interval, pompele centrifuge, în special cele cu presiune de refulare mică, pot funcționa în continuare mai eficient și mai competitiv. |
|
Sunt pompele centrifuge autoamorsante? Majoritatea pompelor centrifuge standard nu sunt autoamorsante. Ele necesită ca corpul pompei și linia de aspirație să fie umplute cu lichid înainte de pornire. Dacă sunt operate uscat sau cu aer în sistem, ele nu vor reuși să genereze aspirație și pot fi deteriorate. Cu toate acestea, există modele speciale de pompe centrifuge care sunt autoamorsante. Aceste pompe sunt capabile să evacueze aerul din linia de aspirație și să creeze vid pentru a ridica fluidul de la un nivel sub pompă, fără asistență externă de amorsare. În ciuda acestei comodități, pompele centrifuge autoamorsante sunt, în general, mai puțin eficiente decât modelele standard, datorită geometriei lor interne mai complexe. În plus, modelele autoamorsante au, de obicei, o Valoare Netă Pozitivă de Aspirație Necesară (NPSHr) mai mare, ceea ce le limitează capacitatea de a gestiona o aspirație semnificativă (cap de aspirație negativ). Din cauza acestor limitări, pompele centrifuge standard, non-autoamorsante, sunt adesea preferate pentru aplicațiile care implică:
În astfel de cazuri, se utilizează un sistem separat de amorsare pentru a umple conducta de aspirație și corpul pompei înainte de pornire. Aceste sisteme funcționează doar în timpul amorsării, apoi sunt oprite și izolate. Soluțiile comune de amorsare includ:
Această abordare combină eficiența și performanța pompelor centrifuge standard cu capacitățile de autoamorsare. |
|
Cele mai comune probleme rezultate din utilizarea necorespunzătoare a pompelor centrifuge și cum să le evitați? Selecția, instalarea sau operarea necorespunzătoare a pompelor centrifuge pot duce la numeroase probleme de performanță și fiabilitate. Mai jos sunt prezentate unele dintre cele mai frecvente probleme, cauzele lor și cum să le evitați: Probleme comune:
Cum să evitați aceste probleme:
Prin implementarea acestor bune practici și prin investiții în instruire adecvată și instrumentație de sistem, multe dintre cele mai comune probleme ale pompelor centrifuge pot fi prevenite, rezultând o durată de viață mai lungă, o fiabilitate mai mare și costuri operaționale mai mici. |
