Ce sunt pompele cu diafragmă?
O pompă cu diafragmă este un echipament economic și ușor de instalat pentru pomparea diverselor medii anorganice sau biologice. Permite deplasarea fluidelor de lucru utilizând un sistem de acționare pneumatic. Designul și principiile de funcționare ale unei pompe cu diafragmă sunt necomplicate. Elementul cheie aici este diafragma, de obicei acționată de aer comprimat, care se mișcă datorită forței acestuia. Acest proces determină o schimbare a volumului camerei de lucru, iar supapele de aspirație și refulare care se deschid automat permit pomparea lichidului.

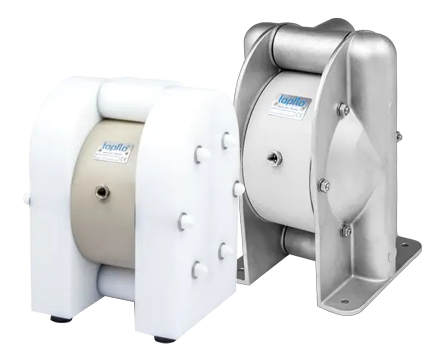

Pompe cu diafragmă – tipuri
Există două tipuri de bază de construcții de pompe cu diafragmă:
 |
Pompe AODD (Air-Operated Double Diaphragm) – funcționează prin deplasarea fluidului folosind diafragme acționate de aer comprimat, care este distribuit de un colector. Cunoscută și sub denumirea de pompă pneumatică. Acest tip de acționare este denumit pneumatic. Colectorul este responsabil pentru redirecționarea aerului și punerea în mișcare a ansamblului diafragmei. Un element important sunt și bilele, care acționează ca supape de reținere, ajutând la pomparea lichidului. Pompele pneumatice cu diafragmă pot fi reglate în ceea ce privește eficiența utilizând o supapă cu ac pentru alimentarea cu aer. | ||

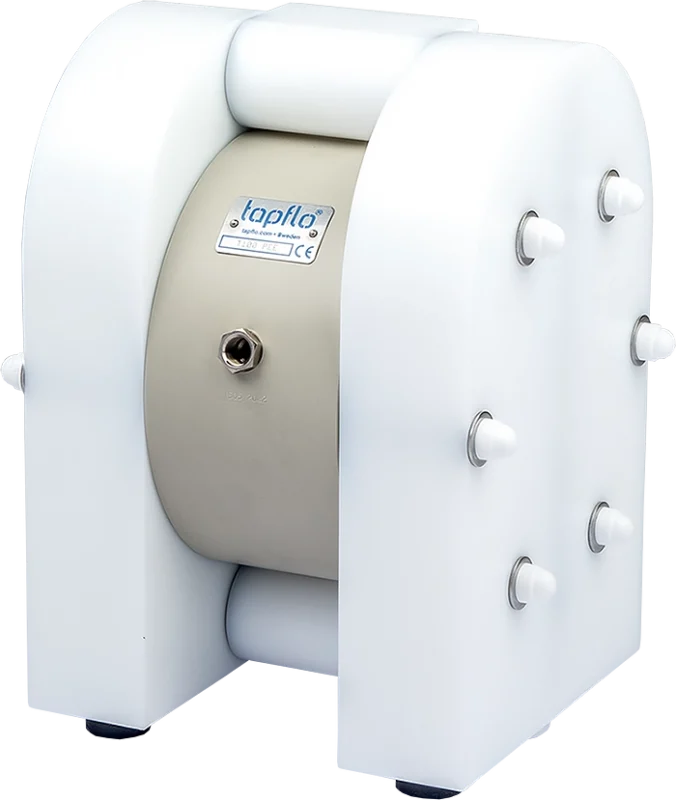

 Pompe cu diafragmă din plastic |

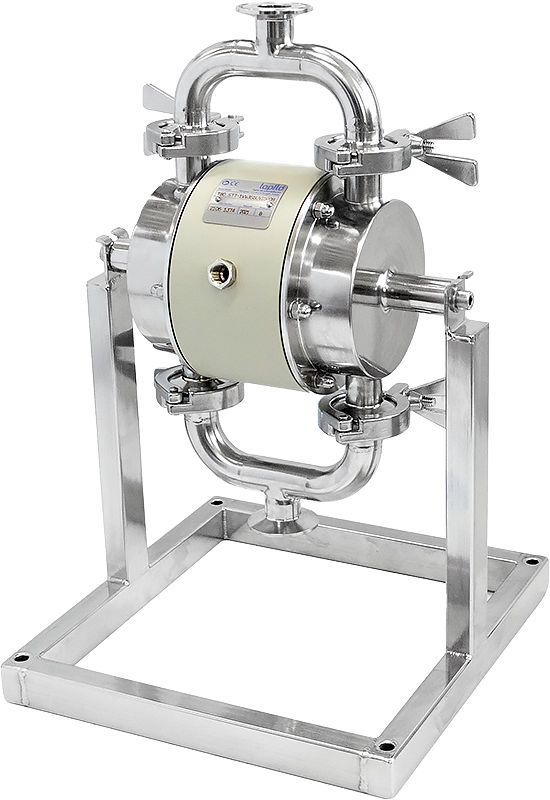

 Pompe cu diafragmă sanitare |

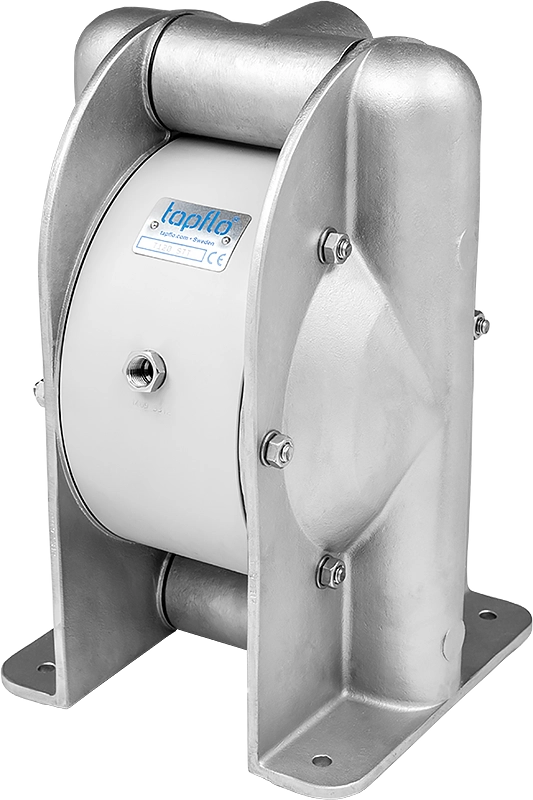

 Pompe cu diafragmă metalice |

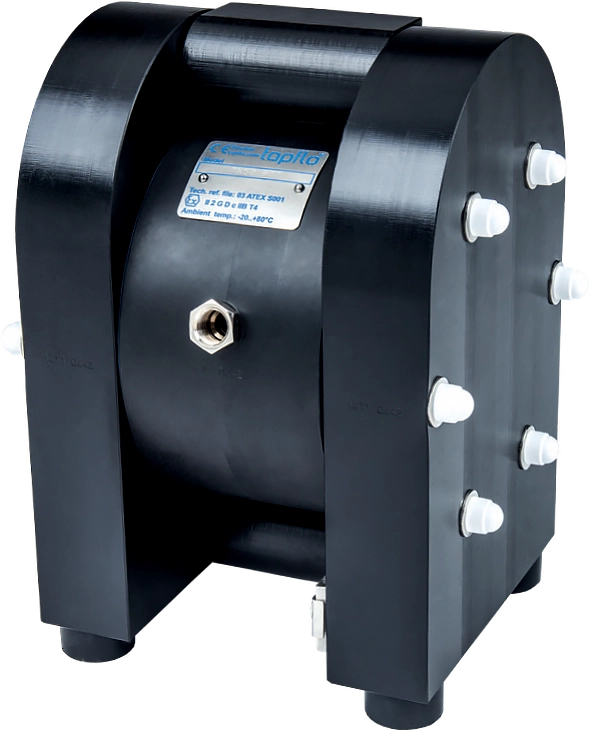

 Pompe cu diafragmă din plastic pentru zone ATEX |

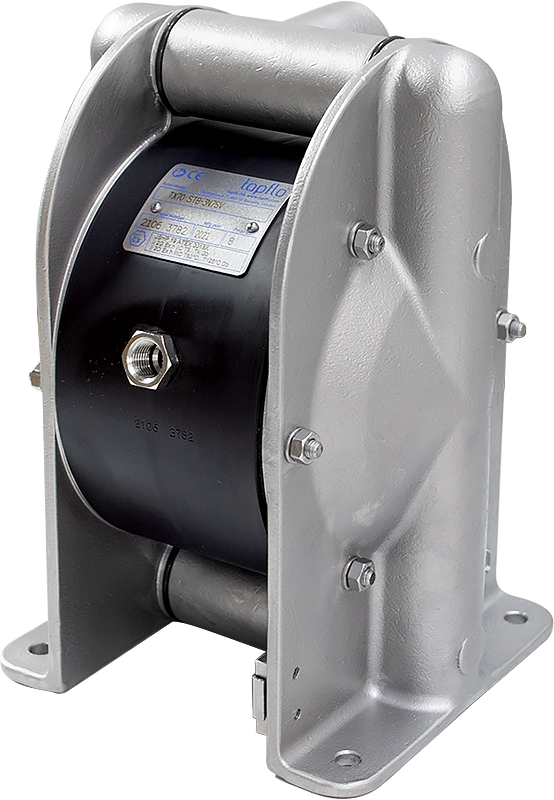

 Pompe cu diafragmă metalice pentru zone ATEX |

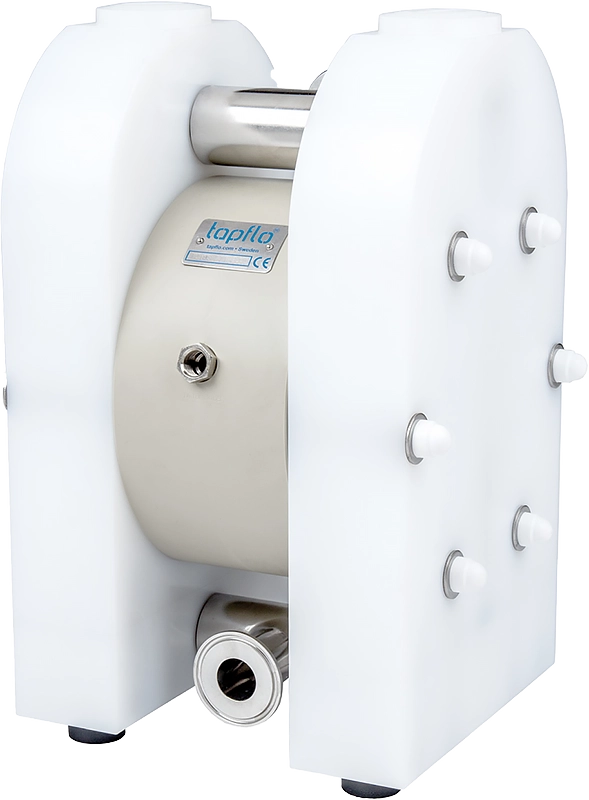

 Pompe cu diafragmă farmaceutice |

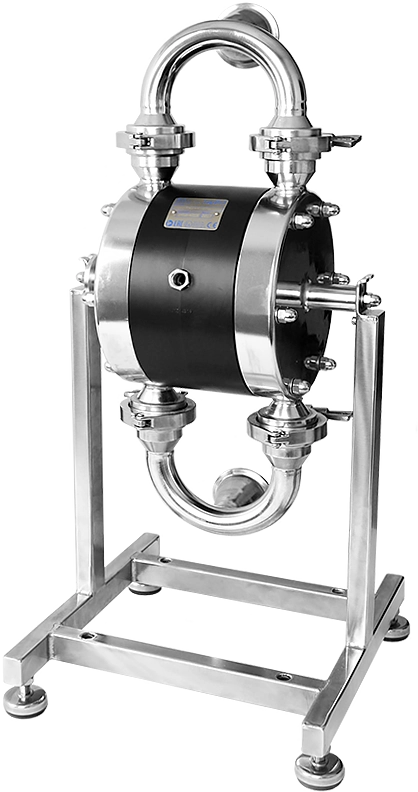

 Pompe cu diafragmă aseptic EHEDG |

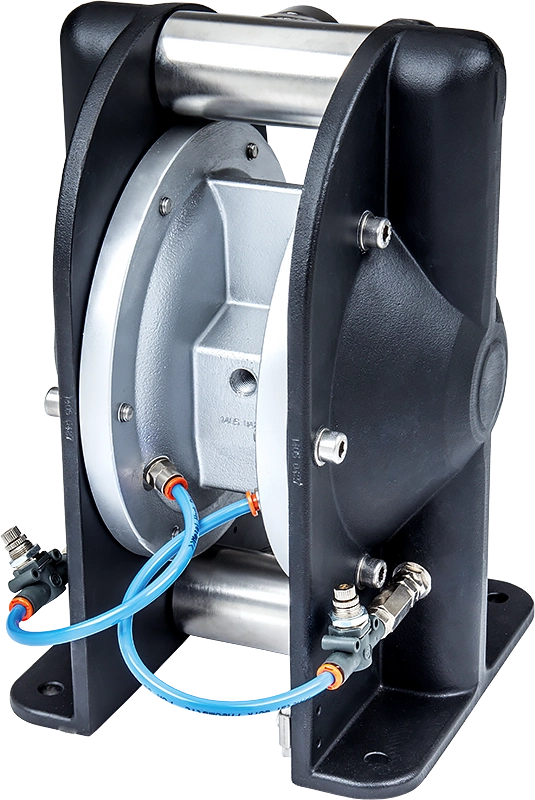

 Pompe cu diafragmă pentru pulberi |
 |

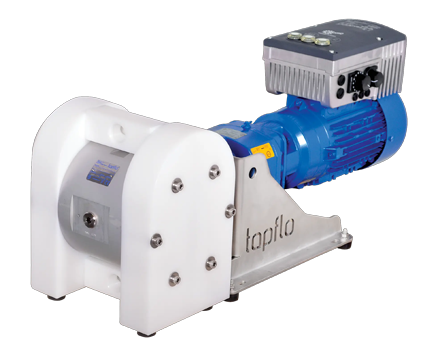

Pompe EODD (Electrically Operated Double Diaphragm) – sunt acționate de un motor electric conectat la un sistem de acționare care mișcă diafragmele. Performanța pompei poate fi controlată precis. În modelele de pompe echipate cu invertor, putem regla viteza motorului. | ||
Ambele tipuri pot aspira mediu de la aproape 10 metri înălțime (convertit la apă). De asemenea, pot funcționa în gol, iar în acest caz, aspirația funcționează până la aproximativ 5 metri înălțime. Fiecare versiune are avantajele sale și diferă ca preț. Pentru a afla mai multe despre acest subiect, vă încurajăm să citiți comparația noastră între pompele electrice EODD și pompele acționate pneumatic AODD Pompe electrice cu diafragmă.
Aflați mai multe și descoperiți ce oferim: Pompe pneumatice cu diafragmă
Cum funcționează o pompă cu diafragmă acționată pneumatic?

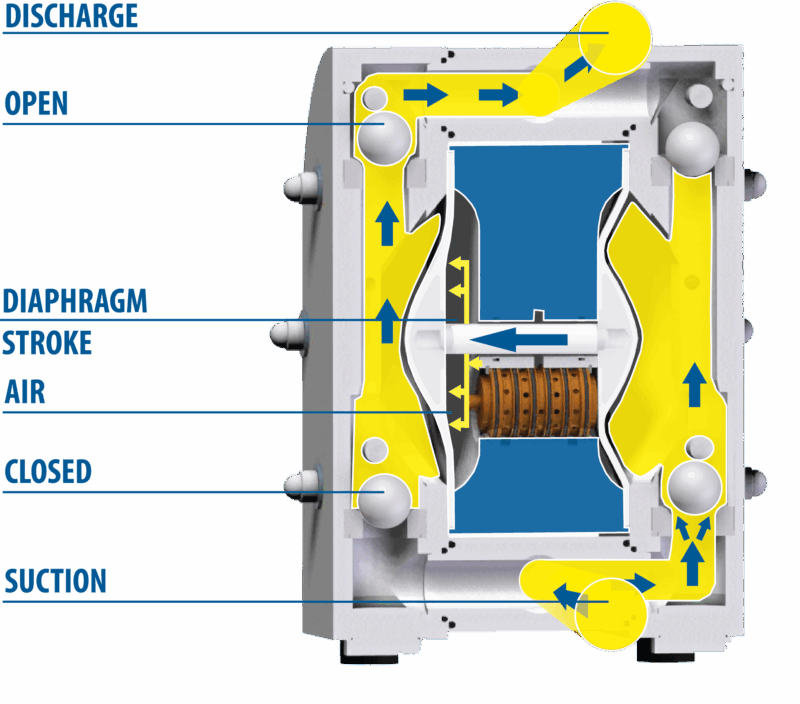

Pompă cu diafragmă – diagramă secțională
Graficul prezintă o pompă cu diafragmă Tapflo, care reflectă filozofia companiei „Simplu este artă”. Această pompă este compusă din până la 70% mai puține piese decât produsele oferite de concurență.
Acționată pneumatic, este un dispozitiv complet mecanic care funcționează prin alimentarea alternativă cu aer comprimat la două camere de aer situate în spatele diafragmelor, ducând la modificări ale volumului camerelor de lucru ale pompei. Astfel de dispozitive sunt denumite și pompe pneumatice cu diafragmă. Se generează aspirația/refularea alternativă a mediului transferat.
Pompe cu diafragmă – construcție și principiu de funcționare
|
Ciclu de funcționare al pompei cu diafragmă
|
Sistem de supape Supape de reținere cu bilă: Un sistem de supape de reținere cu bilă previne refluxul lichidului și controlează fluxul lichidului, permițându-i să se deplaseze în direcția corectă:
|
Reglarea presiunii
|
Diafragme, supape de distribuție a aerului, supape de reținere
Pompele cu diafragmă, fabricate din materiale de înaltă calitate, vor dura mulți, mulți ani cu o funcționare corectă. Proiectanții se asigură că diafragmele și supapele de distribuție a aerului sunt fabricate din diverse materiale pentru a îndeplini cerințele aplicațiilor specifice și pentru a asigura o rezistență chimică optimă, rezistență mecanică și o durată de viață lungă.

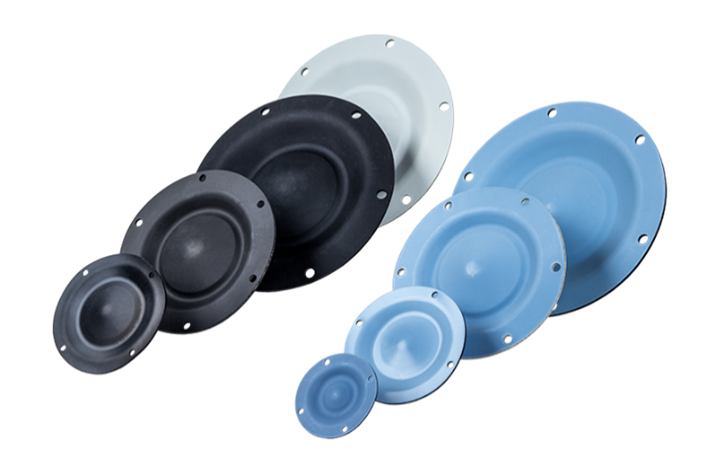

Diafragme – un element esențial al unei pompe cu diafragmă
Versatilitate, rezistență chimică ridicată, flexibilitate și durabilitate – acestea sunt caracteristicile principale ale diafragmelor oferite de Tapflo.
- Diafragme solide și eficiente: Diafragmele din pompe joacă un rol cheie în funcționarea acestora, separând partea pneumatică de partea hidraulică și asigurând fiabilitate și eficiență la pompare.
Tipuri și avantaje ale materialelor individuale utilizate în producția diafragmelor
Material Avantaje Aplicație
Merită să alegeți o pompă cu diafragme caracterizate printr-un nivel ridicat de siguranță și igienă. În industria alimentară și farmaceutică, este important, de asemenea, să putem alege o diafragmă cu certificat FDA. Aceasta permite, printre altele, contactul sigur cu alimentele. Elementele fabricate din EPDM, PTFE sau NBR White au certificat FDA.
NBR (Cauciuc Nitrilic)
Rezistență bună la uleiuri, grăsimi, combustibili, preț relativ scăzut, rezistență mecanică bună.
Aplicații: Industria petrolieră, industria alimentară, transport, producția de mașini.
EPDM (Cauciuc Etilenă Propilenă Dienă)
Rezistență chimică bună la acizi și baze, rezistență excelentă la ozon, condiții atmosferice și îmbătrânire. Acest material nu rezistă bine la uleiuri și grăsimi.
Aplicații: Industria chimică, industria alimentară, industria cosmetică, industria apei și canalizării.
FKM (VITON)
Antistatic, ignifug, rezistent chimic la, printre altele, acid sulfuric, combustibili hidrocarbonici și auto, și ozon, funcționează bine la temperaturi ridicate.
Aplicații: Industria chimică, industria prelucrării metalelor – instalații de galvanizare, substanțe chimice grele.
PTFE (Politetrafluoroetilenă, Teflon)
Elementele fabricate din plastic se caracterizează printr-o rezistență chimică excelentă la majoritatea substanțelor chimice agresive, temperatură de operare ridicată (temperatura maximă de operare limitată din cauza riscului de vulcanizare a diafragmei), coeficient de frecare scăzut, flexibilitate bună.
Aplicații: Ideal pentru pomparea lichidelor agresive (substanțe chimice, acizi, alcalii, solvenți).
EPDM Alb
Poate intra în contact cu alimentele.
Aplicații: Industria alimentară, industria laptelui.
Merită să alegeți o pompă cu diafragme caracterizate printr-un nivel ridicat de siguranță și igienă. În industria alimentară și farmaceutică, este important, de asemenea, să putem alege o diafragmă cu certificat FDA. Aceasta permite, printre altele, contactul sigur cu alimentele. Elementele fabricate din EPDM, PTFE sau NBR White au certificat FDA.
Supape de distribuție a aerului
Acestea sunt inimile pompelor cu diafragmă care distribuie aerul comprimat în interiorul dispozitivului. Uneori sunt denumite supape de aer. Marele lor avantaj este că nu necesită lubrifiere. Următoarele materiale sunt utilizate frecvent pentru producția acestor componente:
Material Avantaje Aplicație
| PET Rezistență chimică, posibilitate de regenerare. Aplicații: Industria bateriilor, industria chimică, instalații de galvanizare | Alamă Autolubrifiantă, preț atractiv. | Oțel Inoxidabil 316L Greutate redusă, preț mai mic Aplicații: Aplicații de înaltă presiune, industria chimică, industria semiconductorilor, laboratoare. |

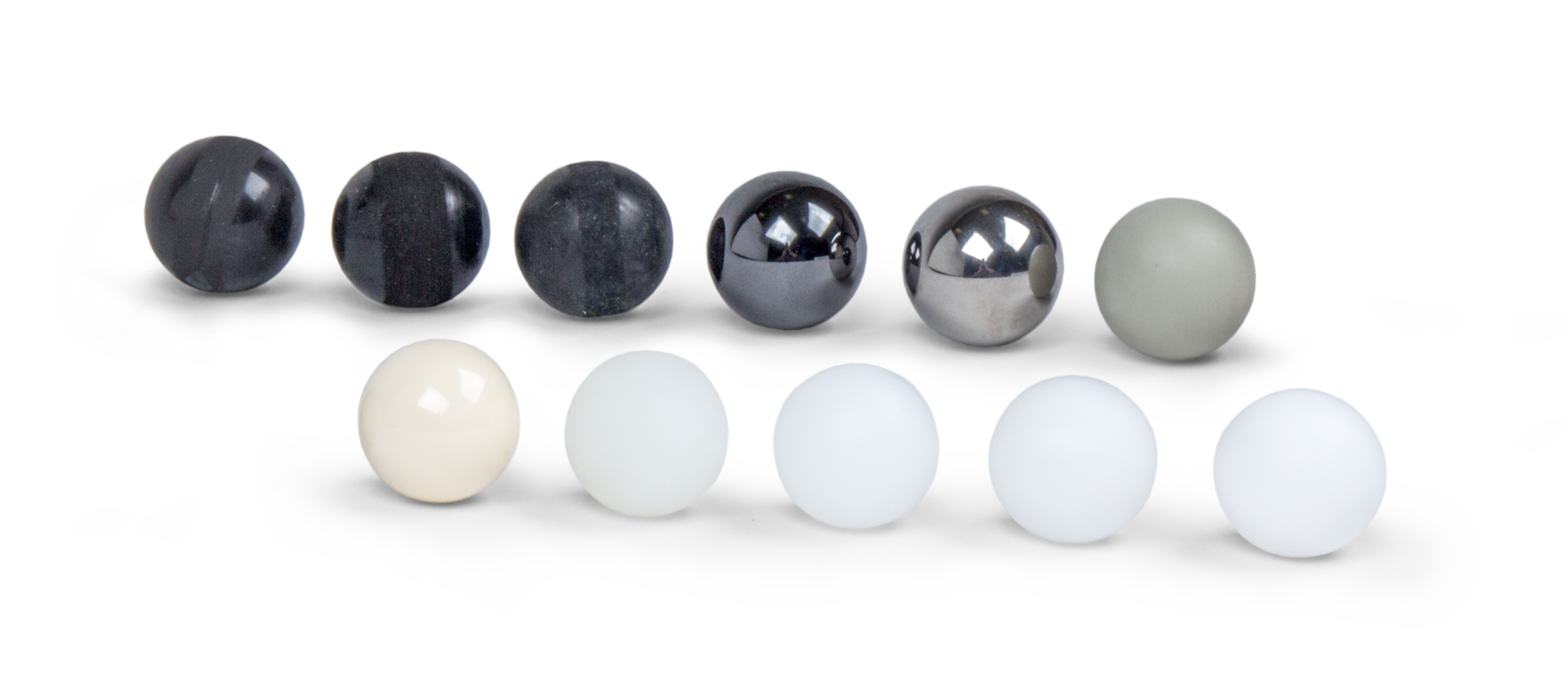

Supape de reținere cu bilă
Un element important al fiecărei pompe cu diafragmă, care, în ceea ce privește execuția materială, ar trebui să corespundă unei aplicații specifice. De exemplu, Tapflo oferă nu mai puțin de 13 opțiuni de materiale. Materialul din care este fabricată bila trebuie să fie rezistent la acțiunea lichidului pompat. Prin urmare, pentru lichide acide, chimic agresive, merită să alegeți supape fabricate din PTFE.
Pompa cu diafragmă este o soluție eficientă și fiabilă pentru pomparea diverselor lichide. Versiunea AODD utilizează un sistem de acționare mecanic alimentat de aer comprimat și un sistem avansat de supape de reținere. Pentru a asigura un flux eficient și direcțional al mediului, merită, de asemenea, să ne amintim să ajustăm corespunzător presiunea aerului la pierderile de presiune din instalație și, de asemenea, să luăm în considerare cerințele de debit al lichidului necesare pentru o aplicație specifică. Există și pompe cu diafragmă acționate de un motor electric (EODD) pe piață, care reprezintă o alternativă economică interesantă pentru operarea pe termen lung.
Nu sunteți sigur ce pompă este potrivită pentru dumneavoastră? Contactați experții noștri!
Vedeți cum este fabricată o pompă cu diafragmă
Pompe cu diafragmă – tipuri de instalare
Pompele cu diafragmă sunt versatile și ușor de instalat și pot fi împărțite în mai multe tipuri în funcție de modul lor de funcționare.
 |

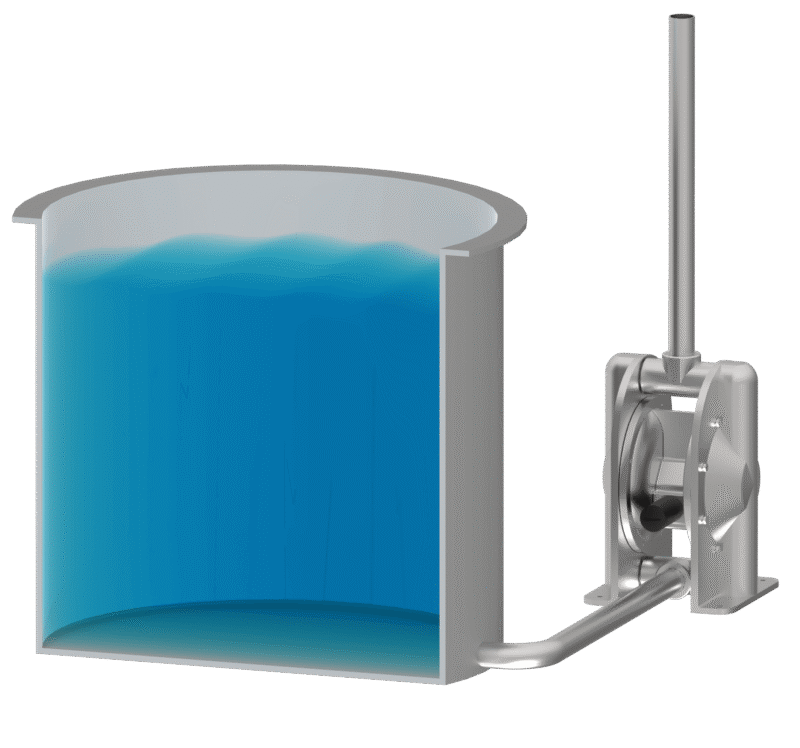

Pompe cu diafragmă funcționând sub presiune pozitivă la admisie (aspirație inundată)Instalație proiectată cu presiune pozitivă pe partea de aspirație. Aceasta este cea mai bună soluție atunci când este necesară golirea completă a rezervorului sau când se pompează medii cu vâscozitate ridicată. Când o pompă cu diafragmă funcționează sub presiune pozitivă la admisie (adică este inundată cu lichid), poate transfera eficient diverse medii, cum ar fi: vopsele, lacuri, uleiuri. |
 |

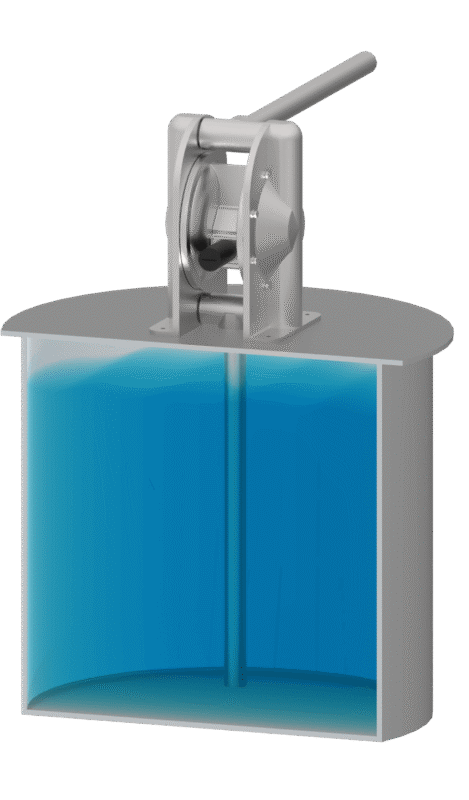

Pompe cu diafragmă autoamorsanteDesignul unei astfel de pompe permite funcționarea cu vid ridicat. Pompa poate începe funcționarea cu presiune negativă pe partea de aspirație fără a cauza daune echipamentului. Înălțimea de aspirație ajunge la 5 metri dintr-o conductă goală și până la 8 metri dintr-o conductă umedă. Capacitatea de amorsare depinde de dimensiunea pompei cu diafragmă. Pompele cu diafragmă de acest tip sunt capabile să genereze presiune negativă pe partea de aspirație, permițându-le să aspire medii de la un nivel inferior sau de la o distanță mai mare. Datorită acestei capacități, o pompă cu diafragmă autoamorsantă poate funcționa chiar și atunci când linia de aspirație este inițial goală, făcând-o un instrument foarte versatil în instalațiile unde nu există un flux natural de fluid. |
 |

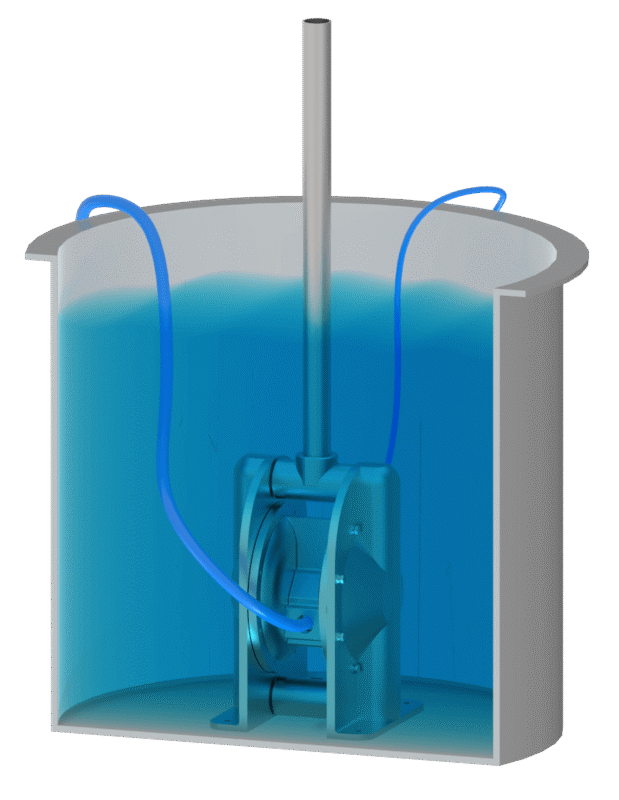

Pompe cu diafragmă submersibilePompele cu diafragmă pot fi instalate ca submersibile. Este important să se verifice rezistența chimică a tuturor elementelor care vor intra în contact cu mediul. Condiția pentru funcționarea pompei este evacuarea ieșirii de aer din pompă deasupra nivelului lichidului, utilizând un furtun adecvat. Pompele cu diafragmă submersibile se caracterizează prin eficiența lor în instalațiile care necesită funcționare continuă într-un med submersibil, unde accesul la pompă poate fi limitat. |
Instalarea pompei cu diafragmă – principii cheie
Aici vom prezenta cum se conectează o pompă cu diafragmă. Instalarea pompei în oricare dintre cele trei cazuri este relativ simplă, dar trebuie efectuată de personal calificat, în conformitate cu recomandările din manualul IOM. Cu siguranță merită să echipați instalația cu robinete de izolare, care vor facilita demontarea pompei în timpul oricărei operațiuni de service. De asemenea, este importantă instrumentația adecvată pentru funcționarea pompei. Ce echipament este recomandat: un manometru de vid pe aspirație și un manometru de presiune pe refulare. Rezistențele la flux în orice instalație cresc în timp, iar instrumentația adecvată permite observarea funcționării pompei și a instalației. O altă problemă este instalația de aer comprimat. Trebuie amintit că pompele cu diafragmă trebuie alimentate cu aer fără ulei, de o uscăciune și puritate adecvată. Presiunea maximă a aerului este de 8 bar. Există și serii speciale de pompe unde se poate utiliza o presiune de până la 16 bar.
Urmăriți VIDEO
Mai multe videoclipuri sunt disponibile pe canalul nostru de YouTube. Alăturați-vă nouă!
Cum să operați corect pompele cu diafragmă?
2.1. Prin închiderea robinetului de pe refulare – apoi pompa se va opri automat și presiunea pe ambele părți ale diafragmei va fi echilibrată.
2.2. Prin închiderea alimentării cu aer comprimat. Dacă pompa funcționează sub presiune pozitivă la admisie, supapa de aspirație trebuie închisă pentru a nu suprasolicita diafragmele cu presiunea hidrostatică a coloanei de lichid de admisie. Trebuie avut grijă să nu suprasolicitați pompa cu presiunea lichidului care curge în pompă. Presiunea dezechilibrată pe partea de mediu va duce la supra-întinderea diafragmei și, în cele din urmă, la deteriorarea acesteia.
În plus, trebuie amintit că la instalarea pompei și periodic, la fiecare 5-10 zile, șuruburile din pompă trebuie strânse. Informațiile referitoare la programul de service ar trebui să fie incluse în manual. Acest lucru este deosebit de important în pompele din plastic. Materialele plastice tind să se deformeze (să-și schimbe permanent dimensiunile), deci strângerea șuruburilor este crucială în acest caz.
Deoarece principiul de funcționare de bază se bazează pe alimentarea cu aer, este necesar să se asigure calitatea adecvată a acestuia în timpul funcționării. Mai ales în sezonul în care umiditatea relativă a aerului este ridicată, instalațiile trebuie drenate frecvent. Apa care intră în instalație și ajunge la pompă deteriorează mai întâi glisierele din supapa de distribuție a aerului și apoi se depune pe toba de eșapament și îngheață, rezultând o funcționare din ce în ce mai lentă a pompei până la oprirea acesteia. Aerul trebuie, de asemenea, separat de ulei și particule solide.
Inspecțiile periodice regulate ale elementelor de lucru ale pompei, adică ale supapei de distribuție a aerului, diafragmelor și supapelor de reținere, sunt fundamentale pentru o funcționare corectă. Producătorii de renume recomandă o astfel de inspecție cel puțin o dată pe an. Când se diagnostichează uzura pieselor individuale ale echipamentului, acestea trebuie înlocuite. Merită să înlocuiți scaunele supapelor la fiecare doi ani.
| PROBLEMĂ | DEFECȚIUNE POSIBILĂ | SOLUȚIE POSIBILĂ |
| Pompa nu funcționează | Presiune prea mică a aerului | Creșteți presiunea prin regulator |
| Conexiune aer blocată | Verificați / curățați conexiunea aerului | |
| Toba de eșapament blocată | Verificați / curățați / înlocuiți toba de eșapament | |
| Supapă de distribuție a aerului deteriorată | Curățați / înlocuiți supapa de distribuție a aerului | |
| Contaminare în camera laterală a pompei | Îndepărtați contaminarea din camere | |
| Ruperea diafragmei | Înlocuiți diafragma | |
| Aspirație slabă | Conexiune de aspirație neetanșă | Etanșați linia de aspirație |
| Conexiune de aspirație blocată | Curățați linia de aspirație | |
| Toba de eșapament blocată | Verificați / curățați / înlocuiți toba de eșapament | |
| Bile de supapă blocate sau deteriorate | Verificați dimensiunile și forma bilelor de supapă | |
| Uzura scaunelor supapelor Pompa pornește la presiune înaltă Aer în linia de aspirație / refulare Aspirație uscată la presiunea de refulare |
Verificați dimensiunile și forma scaunelor supapelor Porniți pompa la viteză mică (vezi secțiunea 2.2) Ventilați linia de aspirație / refulare Amorsați pompa / porniți pompa fără presiune de refulare |
|
| Funcționare neuniformă a pompei | Bile de supapă blocate | Verificați dimensiunile și forma bilelor de supapă |
| Garnitură în blocul central Supapă de distribuție a aerului deteriorată |
Înlocuiți garniturile Curățați / înlocuiți supapa de distribuție a aerului |
|
| Ruperea diafragmei Deteriorarea bilei supapei Înghețarea tobei de eșapament |
Verificați / înlocuiți diafragmele Îmbunătățiți calitatea aerului (vezi secțiunile 1.7.1 și 2.2.2) |
|
| Debit/presiune scăzută | Scăderea presiunii aerului de alimentare Pierderi de presiune pe partea de aspirație Scurgere în linia de alimentare / supapa de distribuție a aerului |
Creșteți presiunea prin regulator Verificați / schimbați instalația pe partea de aspirație Verificați / reparați / înlocuiți linia de alimentare cu aer / supapa de distribuție a aerului |
| Port de aspirație sau port de conexiune aer blocate | Verificați / curățați linia de alimentare cu aer / conexiunea de aspirație | |
| Toba de eșapament blocată | Verificați / curățați / înlocuiți toba de eșapament | |
| Uzura sau deteriorarea bilelor supapelor Deteriorarea scaunului supapei |
Verificați dimensiunile și forma bilelor de supapă Verificați dimensiunile și forma scaunelor supapelor |
|
| Aer conținut în mediul pompat | Etanșați linia de aspirație; verificați / umpleți rezervorul | |
| Ruperea diafragmei Înghețarea tobei de eșapament |
Verificați / înlocuiți diafragmele Îmbunătățiți calitatea aerului (vezi secțiunile 1.7.1 și 2.2.2) |
|
| Scurgeri de mediu din pompă | Strângere insuficientă a șuruburilor pe părțile laterale ale pompei Deteriorarea inelelor O pe porturi Ruperea diafragmei Stres / tensiune în instalație |
Verificați cuplurile de strângere ale șuruburilor Înlocuiți inelele O Verificați / înlocuiți diafragmele Ajustați instalația, eliminați tensiunile, dacă utilizați un amortizor de pulsații, furnizați-i un suport separat (vezi manualul de operare al amortizorului). |
| Scurgeri de mediu din toba de eșapament a pompei |
Ruperea diafragmei | Înlocuiți diafragma |
Pompă cu diafragmă – selectarea echipamentului în cinci pași
Cinci elemente cheie pentru selectarea pompei la care ar trebui să fim atenți sunt:
1
Capacitatea pompei
2
Presiunea generată de pompă
3
Proprietățile lichidului transportat
4
Viteza de livrare a mărfurilor
5
Abordare individuală a clientului din partea producătorului
Putem distinge cinci parametri de bază pentru selectarea unei pompe cu diafragmă: capacitatea pompei, adică volumul de lichid pompat pe unitate de timp, și înălțimea de refulare, adică presiunea generată de pompă care determină curgerea lichidului în conductă. Cunoscând parametrii de mai sus, este necesar să se determine ce lichid va pompa pompa și proprietățile sale fizico-chimice de bază, adică vâscozitatea (consistența lichidului), temperatura și prezența posibilă a particulelor solide în mediul transferat.
Zicala „Timpul înseamnă bani” se reflectă în special în industrie. Clienții care caută o pompă potrivită vor acorda cu siguranță atenție timpului de livrare al echipamentului. Merită să folosiți oferta producătorilor care pot livra eficient produsul de care avem nevoie și care au service cu funcționare rapidă și depozite mari de piese de schimb. Acest lucru este important și în cazul unei defecțiuni neașteptate. Problema costurilor de întreținere rămâne, de asemenea, crucială. Pe piață există pompe care permit minimizarea pierderilor interne în supapa de distribuție a aerului.
Vă mai întrebați ce pompe cu diafragmă sunt potrivite pentru afacerea dumneavoastră? Merită să cereți sfatul experților și să luați în considerare opțiunea de a crea o instalație cu o pompă într-un model „la comandă”, inclusiv cu funcționalități non-standard. Prin solicitarea de cerințe detaliate, s-ar putea ca reprezentanții companiei care produce și distribuie pompe cu diafragmă să recomande selectarea unei pompe complet diferite decât a presupus inițial clientul.
Pompe cu diafragmă – avantaje
Pompele cu diafragmă sunt cele mai universale echipamente dintre toate pompele industriale disponibile pe piață. Sunt utilizate în multe industrii pentru pomparea tuturor tipurilor de lichide. În industria chimică, sunt utilizate pentru pomparea acizilor, solvenților, vopselelor, emulsiilor și altor fluide chimic agresive. Pompele cu diafragmă sunt excelente și în industria alimentară pentru pomparea lichidelor foarte vâscoase și groase și a lichidelor care conțin solide. Au un design ușor de utilizat, ceea ce ajută la o mai bună înțelegere a principiilor de funcționare corectă.
Pompele cu diafragmă sunt fabricate atât din metale, cât și din materiale plastice. Acest lucru aduce o serie de beneficii. Materialele metalice de bază utilizate pentru producția pompelor sunt aluminiul, aluminiul acoperit cu teflon, fonta și oțelul inoxidabil AISI 316L. Pompele fabricate din aluminiu și fontă sunt utilizate pentru transportul lichidelor cu pH neutru, atât groase, cât și subțiri, și care conțin particule solide. Aplicațiile tipice includ pomparea solvenților, vopselelor și uleiurilor industriale.
Carcasurile pompelor cu diafragmă fabricate din oțel rezistent la acizi AISI 316L se caracterizează prin rezistență mecanică combinată cu rezistență chimică. Blocul central al pompei, care nu intră în contact cu mediul, este fabricat standard din polipropilenă rezistentă la coroziune (PP). Cele mai frecvente lichide pompate de aceste pompe sunt acidul azotic și soda caustică.
Este disponibilă și o versiune a pompei cu diafragmă din oțel rezistent la acizi AISI 316L electro-lustruit, care îndeplinește cerințele igienice. Pompele sanitare cu diafragmă sunt cel mai des utilizate în industria alimentară, a berii, a laptelui și a cosmeticelor.
Pompele cu diafragmă din plastic sunt fabricate din polietilenă și . Pompele din polietilenă (PE HD) se caracterizează printr-o rezistență ridicată la abraziune, de 6-7 ori mai bună decât polipropilena (PP). Acest lucru permite utilizarea unor astfel de pompe pentru pomparea, de exemplu, a nămolurilor cu proprietăți abrazive puternice.
PE este rezistent la majoritatea substanțelor chimice agresive, cum ar fi acizii și alcalii concentrați. Temperatura maximă de operare este de 70°C.
Diafragmele se mișcă cu o mișcare alternativă și permit dozarea precisă a lichidelor fără riscul de contaminare.
Design compact și durabil Construcție solidă și durabilă Siguranță în utilizare (timpi scurți de service) Supapă de distribuție a aerului fără lubrifiere (motor pneumatic) Gamă largă de dimensiuni și versiuni de pompe Opțiune pentru designuri speciale Parametri tehnici excelenți și operare ușoarăCare sunt beneficiile utilizării pompelor cu diafragmă?
Ușor de instalat și operat.
|
Universal. Pompează diverse lichide de vâscozitate scăzută și ridicată.Practic orice tip de fluid poate fi pompat, de la apă curată, prin lichide cu punct de fierbere scăzut, până la substanțe groase și substanțe chimice corozive. Supapele sunt capabile să funcționeze cu lichide contaminate cu solide, fără a afecta capacitatea de aspirație a pompei. Debitul redus și funcționarea lină a pompei facilitează transportul mediilor abrazive și erozive. |
Sigur.Pompele cu diafragmă Tapflo se caracterizează printr-un nivel ridicat de siguranță. Datorită acționării lor pneumatice, sunt complet intrinsec sigure, făcându-le ideale pentru utilizarea în atmosfere explozive. În plus, pentru a preveni descărcările statice, pompele pot fi echipate cu carcase conductoare din metal sau PVDF ranforsat cu grafit. Datorită acestor caracteristici, pompele cu diafragmă Tapflo asigură o funcționare sigură și fiabilă în condiții solicitante. Versiuni disponibile în design antiexploziv ATEX. |
Pompa poate funcționa fără deteriorări cu robinetul închis sau cu conducta de refulare blocatăReglarea constantă a debitului se realizează prin deschiderea sau închiderea robinetului de control al fluxului sau prin creșterea sau scăderea cantității de aer furnizat. |
Design modular al pompei cu diafragmăPompele Tapflo au adesea un design modular, permițând înlocuirea ușoară a pieselor și adaptarea pompei la cerințele specifice ale aplicației. Modulele pot fi asamblate și dezasamblate rapid, simplificând atât instalarea, cât și întreținerea. |
Instrucțiuni și suport tehnicTapflo oferă instrucțiuni detaliate de instalare și operare și oferă suport tehnic, ceea ce facilitează în continuare instalarea și utilizarea corectă a pompelor. |
Autoamorsare în gol până la 5 mPompa cu diafragmă poate crea un vid în linia de aspirație. Pompa se poate autoamorsa cu apă curată de la o adâncime de până la 5 metri în timpul pornirii „uscate”. Capacitatea de funcționare în gol permite utilizarea pompelor în sisteme unde lichidul este livrat neregulat. Când alimentarea cu lichid este întreruptă, pompa poate continua să funcționeze fără risc de deteriorare prin supraîncălzire sau frecare până când lichidul curge din nou. Datorită capacităților lor de autoamorsare și de funcționare în gol, pompele cu diafragmă Tapflo pot fi instalate în locuri unde alte tipuri de pompe necesită echipamente suplimentare, cum ar fi supape de reținere sau amorsare înainte de pornire. |
Rată scăzută de defecțiuniDatorită materialelor de înaltă calitate și construcției robuste, pompele Tapflo se caracterizează printr-o rată scăzută de defecțiuni. Acest lucru se traduce prin mai puține întreruperi în funcționare și o întreținere tehnică mai simplă. Întreținere ușoarăConstrucția simplă și disponibilitatea pieselor de schimb fac întreținerea pompei ușoară și rapidă. Multe modele permit accesul ușor la componentele cheie fără a fi necesară demontarea întregii pompe. |
Nu sunteți sigur ce pompă este potrivită pentru dumneavoastră? Contactați experții noștri!
Pompe cu diafragmă – provocări și probleme
Principalele inconveniente ale pompelor cu diafragmă pot fi rezumate în câteva puncte. Acestea includ:
Capacitate limitată – alte tipuri de pompe, de exemplu, pompe centrifuge, pot livra debite mai mari clientului.
Pulsație – un fenomen caracteristic acestui tip de pompă. Pot genera zgomot semnificativ, iar fluxul în sine nu este uniform. Soluția este achiziționarea unui amortizor adecvat.
Uzura diafragmei – diafragmele, datorită contactului cu lichidul, sunt expuse tuturor efectelor nedorite ale substanțelor chimice sau temperaturilor ridicate, dacă aplicația o cere. Merită să le monitorizați starea.
Presiune limitată – pompele cu diafragmă au limitări în ceea ce privește presiunea maximă pe care o pot genera.
Accesorii pentru pompe cu diafragmă
 |

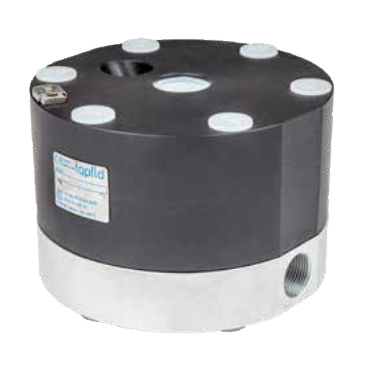

AmortizoareAceasta este soluția la problema pulsației, care apare frecvent la pompele cu diafragmă. Amortizorul nu numai că elimină zgomotul și vibrațiile deranjante, dar protejează și împotriva cavitației (generarea de unde de șoc datorită faptului că presiunea fluidului scade sub presiunea de vapori a lichidului). Există amortizoare active de pulsații care reacționează rapid la funcționarea întregii instalații. Producătorii de renume furnizează și dispozitive integrate cu carcasa pompei. Acest lucru eliberează utilizatorul de necesitatea de a conecta un amortizor. Aflați mai multe: Amortizoare |
Sistem de control al nivelului mediului pentru pompe cu diafragmăSistemul de control al nivelului mediului se bazează pe componente pneumatice. Poate contribui, printre altele, la reducerea costurilor de operare. Datorită gestionării precise a nivelului mediului, consumul de energie și materiale consumabile poate fi redus. Instrumentația protejează împotriva opririlor neplanificate. Kitul poate fi instalat pe rezervoare, puțuri sau conducte pentru a porni și opri pompa la un nivel specificat al mediului. Datorită lipsei componentelor electrice, sistemul poate fi utilizat în zone cu risc de explozie. |
|
 |

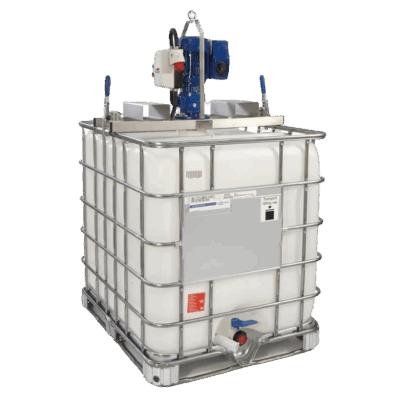

MixereTapflo oferă o gamă largă de mixere de înaltă calitate și durabile. Sunt perfecte pentru amestecarea lichidelor în containere IBC și butoaie. Mixerele profesionale au un întrerupător de siguranță. Merită să verificați oferta de motoare și să adaptați sistemul de control la aplicația dumneavoastră. Aflați mai multe: Mixere |
 |

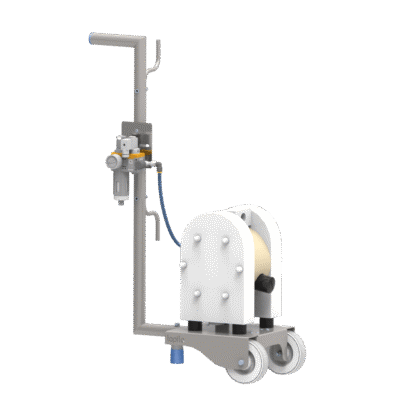

TroliiAsigură mobilitatea unității de pompare. Permite utilizatorului să gestioneze mai bine procesele de producție dacă multe dintre etapele sale cheie sunt situate la distanță. Se pot achiziționa și unități cu sisteme de control personalizate sau proiectate pentru zone ATEX. Aflați mai multe: Trolii |
Ce determină prețul pompelor cu diafragmă?
Tipul și modelul pompei
Diferite modele de pompe cu diafragmă Tapflo au caracteristici și scopuri diferite, ceea ce afectează prețul lor. Alegerea între un model standard și o versiune cu funcții suplimentare poate modifica costul.
Dimensiunea pompei
Costul crește odată cu dimensiunea pompei, deoarece pompele mai mari au un design mai avansat și pot gestiona debite și presiuni mai mari.
Materialul de construcție
Pompele fabricate din materiale rezistente la substanțe chimice agresive, temperaturi ridicate sau presiuni înalte, cum ar fi oțelul inoxidabil, PVDF sau alte materiale specializate, pot fi mai scumpe.
Presiunea și debitul de operare
Pompele proiectate pentru a funcționa la presiuni mai mari sau cu debite mai mari costă, în general, mai mult datorită designului și durabilității lor mai avansate.
Funcții și accesorii suplimentare
Costul pompei poate crește dacă este echipată cu funcții suplimentare, cum ar fi automatizare, sisteme de monitorizare, supape speciale sau alte accesorii.
Execuție specială
Pompele personalizate conform cerințelor specifice ale clientului sau fabricate la comandă pot fi mai scumpe datorită lucrărilor suplimentare de proiectare și producție.
Certificate și standarde
Pompele care respectă standarde industriale, de sănătate sau de siguranță specifice (de exemplu, certificate ATEX pentru zone cu risc de explozie) pot avea un preț mai ridicat datorită costurilor de certificare și testare.
Costuri de transport și instalare
Prețul pompei poate include, de asemenea, costurile de transport și orice costuri legate de instalare și instruirea personalului.
Eficiență energetică
Pompele cu o eficiență energetică mai bună pot fi mai scumpe, dar oferă economii pe termen lung, ceea ce poate afecta costul total de proprietate.
Pompe cu diafragmă – Tapflo vs. alți producători
Tapflo are peste patruzeci de ani de experiență în fabricarea pompelor și este un producător european de top de pompe cu diafragmă. Uzina utilizează utilaje de ultimă generație și efectuează controlul calității detaliat al tuturor materialelor. Tapflo este foarte competitiv în ceea ce privește viteza de livrare a produselor, cu depozite aprovizionate cu mii de pompe gata de expediere. În majoritatea cazurilor, clienții primesc comenzile lor în termen de trei zile lucrătoare.
Pentru nevoi urgente, Tapflo este la fel de pregătit: compania dispune de peste 250.000 de piese de schimb pentru pompe cu diafragmă, care pot fi expediate instantaneu clienților, asigurând funcționarea continuă și timpi de nefuncționare minimi.
Pompele Tapflo se remarcă pe piață printr-o serie de avantaje:
Producție în Europa – control complet asupra calității
Cel mai mare număr de opțiuni și designuri speciale de pe piață
Service rapid, mobil și experimentat
Funcționare în gol fără probleme – fără garnituri sau rulmenți care necesită lubrifiere
Ușor de instalat și operat – număr mic de elemente de lucru
Nu sunt necesare unelte speciale pentru service-ul pompei
Reglare lină a fluxului printr-o unitate de pregătire a aerului comprimat cu o supapă cu ac
Universal – pompează diverse lichide de vâscozitate scăzută și ridicată
Număr mare de certificate. Versiuni disponibile în design antiexploziv ATEX
Porturile de aspirație și refulare pot fi rotite la orice unghi în limita a 180°. Acest lucru nu se aplică pompelor sanitare și aseptice
Fabricate din materiale de înaltă calitate
Pompele cu diafragmă Tapflo sunt fabricate atât din metale, cât și din materiale plastice
Forța unui design simplu și de calitate și o aplicație versatilă
Principalele piese ale pompei (plăcile laterale și de conectare) sunt fabricate prin tehnologie de prelucrare, nu prin turnare prin injecție. Acest lucru permite utilizarea materialelor precum PE și PTFE în locul PP și PVDF. Aceasta înseamnă că produsele Tapflo oferă clientului o rezistență mecanică mai bună și o rezistență mai bună la abraziune.
Ce se întâmplă cu durata de viață a diafragmelor? Diafragmele utilizate de Tapflo au o structură compozită cu un miez metalic, ceea ce le crește semnificativ durata de viață comparativ cu designurile clasice cu gaură traversantă. Mai mult, sunt mai ușor de curățat.
Supapa de distribuție a aerului de la marca suedeză are, de asemenea, multe avantaje. În primul rând, nu necesită lubrifiere. Prin urmare, întreținerea echipamentului este curată și ecologică. De asemenea, important este faptul că distribuitorul este plasat în interiorul pompei, ceea ce asigură un consum mai mic de aer. Nu este o parte integrantă a blocului central și constă din doar două piese mobile. Acest lucru afectează semnificativ viteza și eficiența serviciului.
Proiectanții Tapflo au optat, de asemenea, pentru absența filetelor în piesele din plastic pe partea de refulare. Echipamentele sunt, de asemenea, echipate cu conectori rotativi, care facilitează foarte mult instalarea pompei în sistem.
Un beneficiu semnificativ pentru client este și faptul că opritoarele din pompă sunt întotdeauna o piesă separată. În contrast, concurenții le integrează adesea cu partea laterală/conectorul, ceea ce, în caz de uzură, necesită înlocuirea unei piese mari și scumpe.
Tapflo utilizează diferite calități de PE în funcție de piesă. Scaunele supapelor și opritoarele bilelor de supapă, care sunt cele mai susceptibile la uzură, sunt fabricate din UHMW PE1000 pentru cea mai bună rezistență mecanică și la abraziune. Plăcile laterale și de conectare, pe de altă parte, sunt fabricate din PE500, bucșele din PE300. În ceea ce privește pompele cu certificare ATEX, acestea sunt fabricate în întregime din PE 1000. Pompele PTFE (politetrafluoroetilenă pură) sunt polimeri termoplastici cu rezistență chimică ridicată. Pompele fabricate din acest material pot transporta chiar și cele mai corozive substanțe, de exemplu, acid azotic concentrat. Temperatura maximă de operare până la 110°C. Controlul calității și stația de asamblare sunt câteva dintre cele mai importante verigi din fabrica din Tczew. Verificarea manoperei și potrivirea componentelor este o prioritate.
