Diyaframlı pompalar nedir?
Diyaframlı pompa, çeşitli inorganik veya biyolojik ortamları pompalamak için ekonomik ve kurulumu kolay bir cihazdır. Pnömatik bir tahrik kullanarak çalışma akışkanlarının hareketini sağlar. Diyaframlı bir pompanın tasarımı ve çalışma prensipleri karmaşık değildir. Buradaki kilit unsur, genellikle basınçlı hava ile tahrik edilen ve kuvveti nedeniyle hareket eden diyaframdır. Bu işlem, çalışma odacığının hacminde bir değişikliğe neden olur ve otomatik olarak açılan emme ve deşarj valfleri, sıvının pompalanmasını sağlar.
Diyaframlı pompalar – türleri
Diyaframlı pompa tasarımlarının iki temel türü vardır:
![]() |

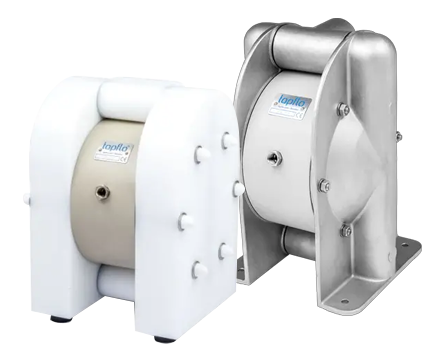

AODD (Hava Tahrikli Çift Diyaframlı) pompalar – akışkanı, bir manifold tarafından dağıtılan basınçlı hava ile tahrik edilen diyaframlar aracılığıyla yer değiştirerek çalıştırır. Pnömatik pompa olarak da bilinir. Bu tür tahrik pnömatik olarak adlandırılır. Manifold, havayı yönlendirmek ve diyafram tertibatını harekete geçirmekten sorumludur. Önemli bir unsur da, sıvıyı pompalamaya yardımcı olan çek valf görevi gören toplardır. Pnömatik diyaframlı pompalar, hava beslemesindeki bir iğne valf kullanılarak verimlilik açısından ayarlanabilir. | ||

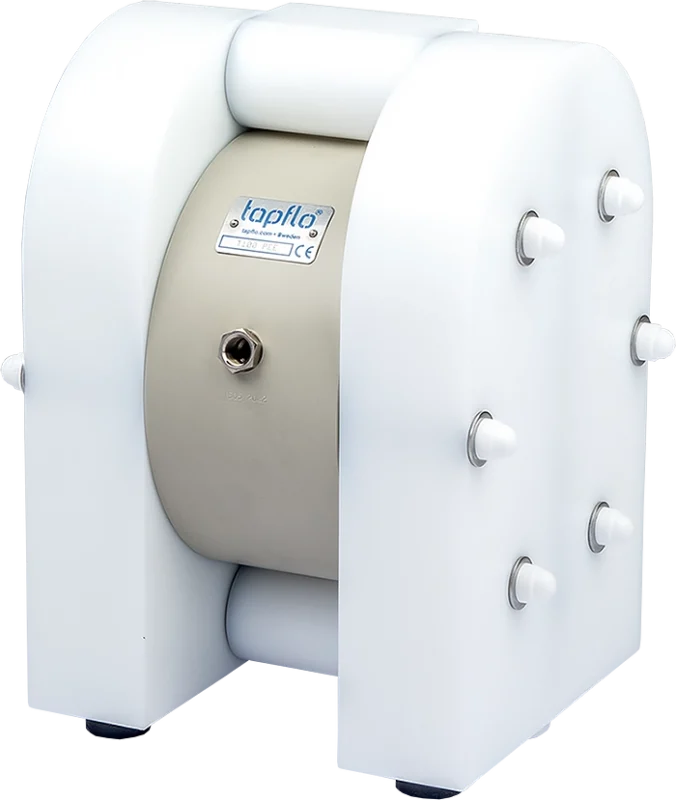

Plastik diyaframlı pompalar |

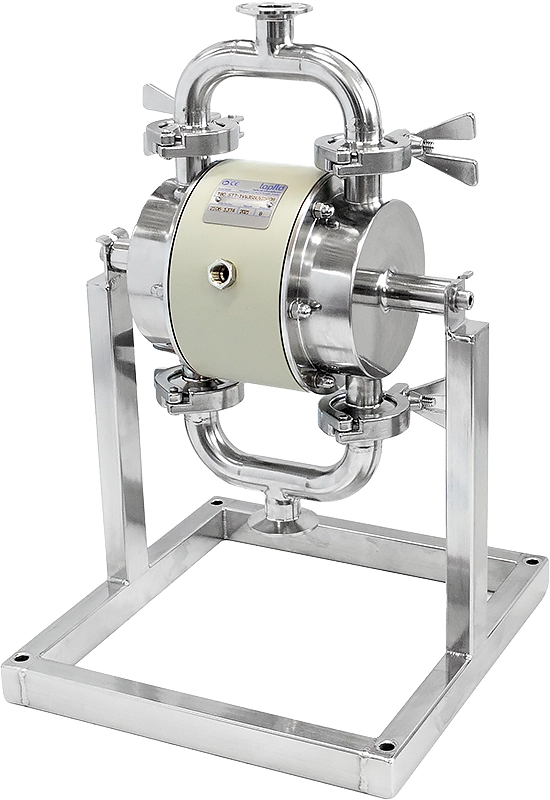

Hijyenik diyaframlı pompalar |

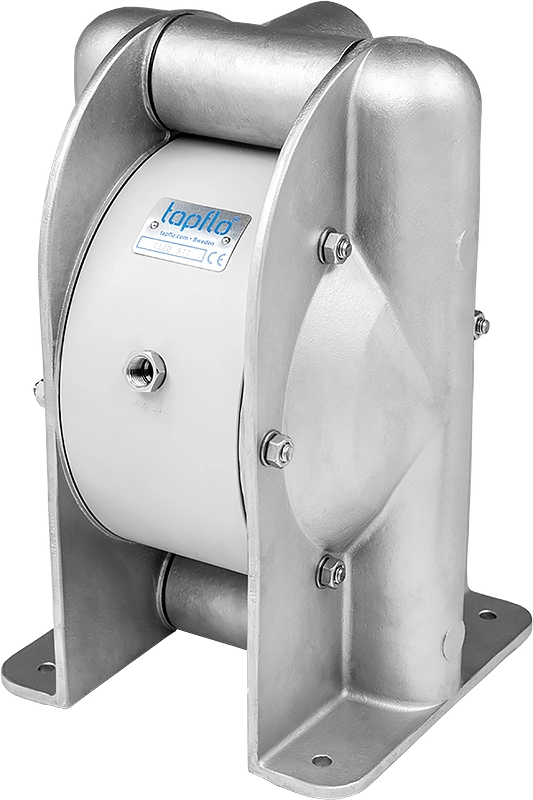

Metal diyaframlı pompalar |
ATEX bölgeleri için plastik diyaframlı pompalar |

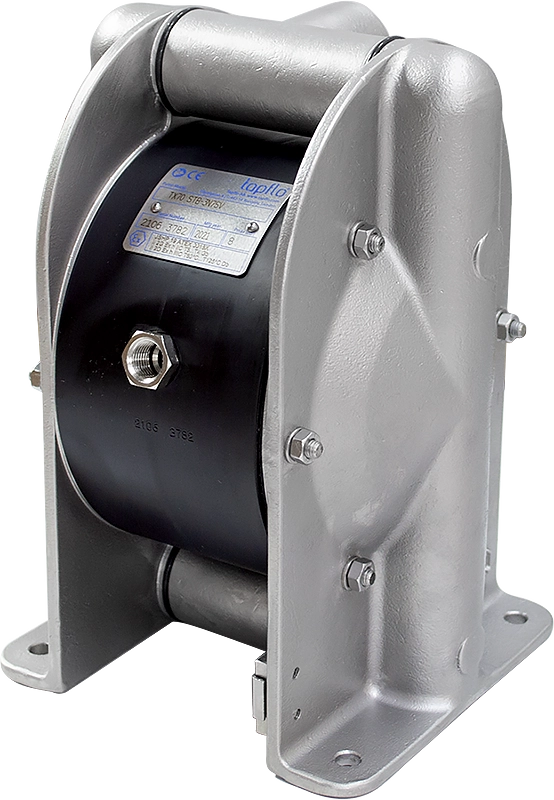

ATEX bölgeleri için metal diyaframlı pompalar |
Farmasötik diyaframlı pompalar |

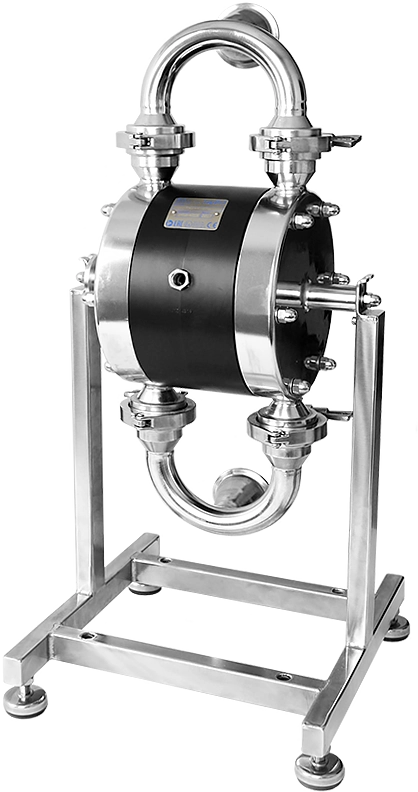

EHEDG Aseptik diyaframlı pompalar |
Toz diyaframlı pompalar |
![]() |

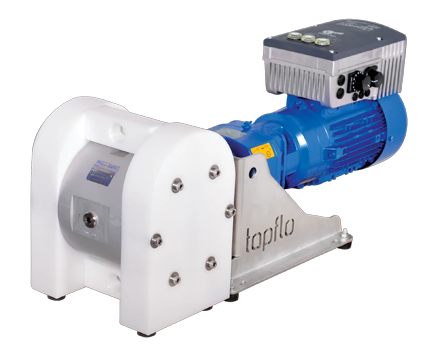

EODD (Elektrikle Çalışan Çift Diyaframlı) pompalar – diyaframları hareket ettiren bir tahrik sistemine bağlı bir elektrik motoru tarafından tahrik edilir. Pompanın performansı hassas bir şekilde kontrol edilebilir. İnvertör ile donatılmış pompa modellerinde motor hızını ayarlayabiliriz. | ||
Her iki tür de ortamı yaklaşık 10 metre yükseklikten (suya dönüştürülmüş) emebilir. Ayrıca kuru çalışabilirler ve bu durumda emiş yaklaşık 5 metre yüksekliğe kadar çalışır. Her versiyonun avantajları vardır ve maliyet açısından farklılık gösterir. Bu konu hakkında daha fazla bilgi edinmek için EODD elektrikli pompalar ile AODD hava tahrikli pompalar arasındaki karşılaştırmamızı okumanızı öneririz. Elektrikli diyaframlı pompalar.
Daha fazla bilgi edinin ve size sunduklarımızı öğrenin: Pnömatik diyaframlı pompalar
Hava tahrikli diyaframlı pompa nasıl çalışır?

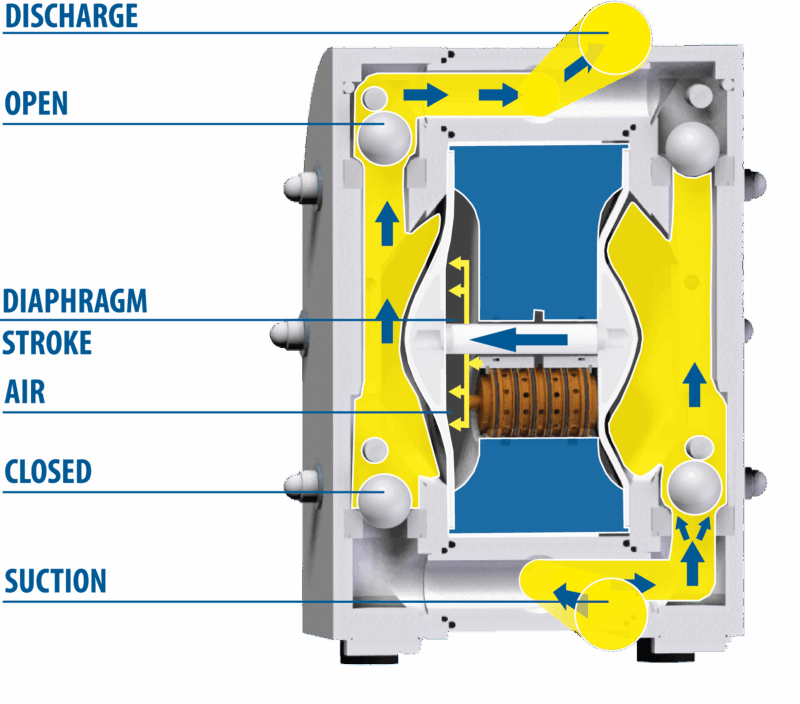

Diyaframlı pompa – kesit diyagramı
Grafik, şirketin “Basit sanattır” felsefesini yansıtan bir Tapflo diyaframlı pompasını göstermektedir. Bu pompa, rakiplerin sunduğu ürünlerden %70’e kadar daha az parçadan oluşur.
Hava tahrikli, tamamen mekanik bir cihazdır ve diyaframların arkasında bulunan iki hava odacığına sırayla basınçlı hava beslemesi yaparak çalışma odacıklarının hacminde değişikliklere neden olur. Bu tür cihazlara pnömatik diyaframlı pompalar da denir. Aktarılan ortamın sırayla emilmesi/boşaltılması üretilir.
Diyaframlı pompalar – yapı ve çalışma prensibi
|
Diyaframlı Pompa Çalışma Döngüsü
|
Valf Sistemi Toplu Çek Valfler: Bir top çek valf sistemi, sıvının geri akışını önler ve sıvının doğru yönde hareketini kontrol eder:
|
Basınç Düzenlemesi
|
Diyaframlar, hava dağıtım valfleri, çek valfler
Yüksek kaliteli malzemelerden yapılmış diyaframlı pompalar, doğru kullanım ile uzun yıllar dayanacaktır. Tasarımcılar, diyaframların ve hava dağıtım valflerinin, belirli uygulamaların gereksinimlerini karşılamak ve optimum kimyasal direnç, mekanik mukavemet ve uzun hizmet ömrü sağlamak için çeşitli malzemelerden yapılmasını sağlarlar.

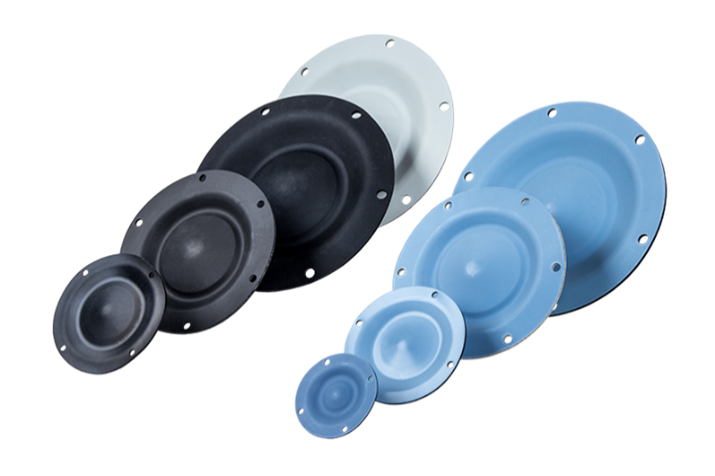

Diyaframlar – bir diyaframlı pompanın temel bir unsuru
Çok yönlülük, yüksek kimyasal direnç, esneklik ve dayanıklılık – bunlar Tapflo’nun sunduğu diyaframların ana özellikleridir.
- Sağlam ve verimli diyaframlar: Pompaların içindeki diyaframlar, pnömatik kısmı hidrolik kısımdan ayırarak ve güvenilirlik ve pompalama verimliliği sağlayarak operasyonlarında kilit rol oynar.
Diyafram üretiminde kullanılan bireysel malzemelerin türleri ve avantajları

Malzeme Avantajlar Uygulama
Yüksek düzeyde güvenlik ve hijyen özelliklerine sahip diyaframlara sahip bir pompa seçmek önemlidir. Gıda ve ilaç endüstrilerinde, FDA sertifikalı bir diyafram seçebilmemiz de önemlidir. Bu, diğerlerinin yanı sıra gıdalarla güvenli temasa izin verir. EPDM, PTFE veya NBR Beyazından yapılmış elemanlar FDA sertifikasına sahiptir.
NBR (Nitril Kauçuk)
Yağlara, greslere, yakıtlara karşı iyi direnç, nispeten düşük fiyat, iyi mekanik mukavemet.
Uygulamalar: Petrol endüstrisi, gıda endüstrisi, nakliye, makine üretimi.
EPDM (Etilen Propilen Dien Kauçuk)
Asitlere ve bazlara karşı iyi kimyasal direnç, ozona, atmosferik koşullara ve yaşlanmaya karşı mükemmel direnç. Bu malzeme yağlara ve greslere iyi dayanmaz.
Uygulamalar: Kimya endüstrisi, gıda endüstrisi, kozmetik endüstrisi, su ve kanalizasyon endüstrisi.
FKM (VITON)
Antistatik, alev geciktirici, sülfürik asit, hidrokarbon ve otomotiv yakıtları ve ozon gibi kimyasallara karşı kimyasal olarak dayanıklı, yüksek sıcaklıklarda iyi performans gösterir.
Uygulamalar: Kimya endüstrisi, metal işleme endüstrisi – galvanizleme tesisleri, ağır kimyasallar.
PTFE (Politetrafloroetilen, Teflon)
Plastikten yapılmış elemanlar, çoğu agresif kimyasala karşı mükemmel kimyasal direnç, yüksek çalışma sıcaklığı (diyaframın vulkanizasyon riski nedeniyle sınırlı maksimum çalışma sıcaklığı), düşük sürtünme katsayısı, iyi esneklik ile karakterize edilir.
Uygulamalar: Agresif sıvıların (kimyasallar, asitler, alkaliler, çözücüler) pompalanması için idealdir.
Beyaz EPDM
Gıda ile temas edebilir.
Uygulamalar: Gıda endüstrisi, süt endüstrisi.
Yüksek düzeyde güvenlik ve hijyen özelliklerine sahip diyaframlara sahip bir pompa seçmek önemlidir. Gıda ve ilaç endüstrilerinde, FDA sertifikalı bir diyafram seçebilmemiz de önemlidir. Bu, diğerlerinin yanı sıra gıdalarla güvenli temasa izin verir. EPDM, PTFE veya NBR Beyazından yapılmış elemanlar FDA sertifikasına sahiptir.
Hava dağıtım valfleri
Bunlar, basınçlı havayı cihaz içinde dağıtan diyaframlı pompaların kalbidir. Bazen hava valfleri olarak da adlandırılırlar. Büyük avantajları, yağlama gerektirmemeleridir. Bu bileşenlerin üretimi için genellikle aşağıdaki malzemeler kullanılır:
Malzeme Avantajlar Uygulama
| PET Kimyasal direnç, rejenerasyon imkanı. Uygulamalar: Pil endüstrisi, kimya endüstrisi, galvanizleme tesisleri | Pirinç Kendinden yağlamalı, çekici fiyat. | Paslanmaz Çelik 316L Daha düşük ağırlık, daha düşük fiyat Uygulamalar: Yüksek basınç uygulamaları, kimya endüstrisi, yarı iletken endüstrisi, laboratuvarlar. |

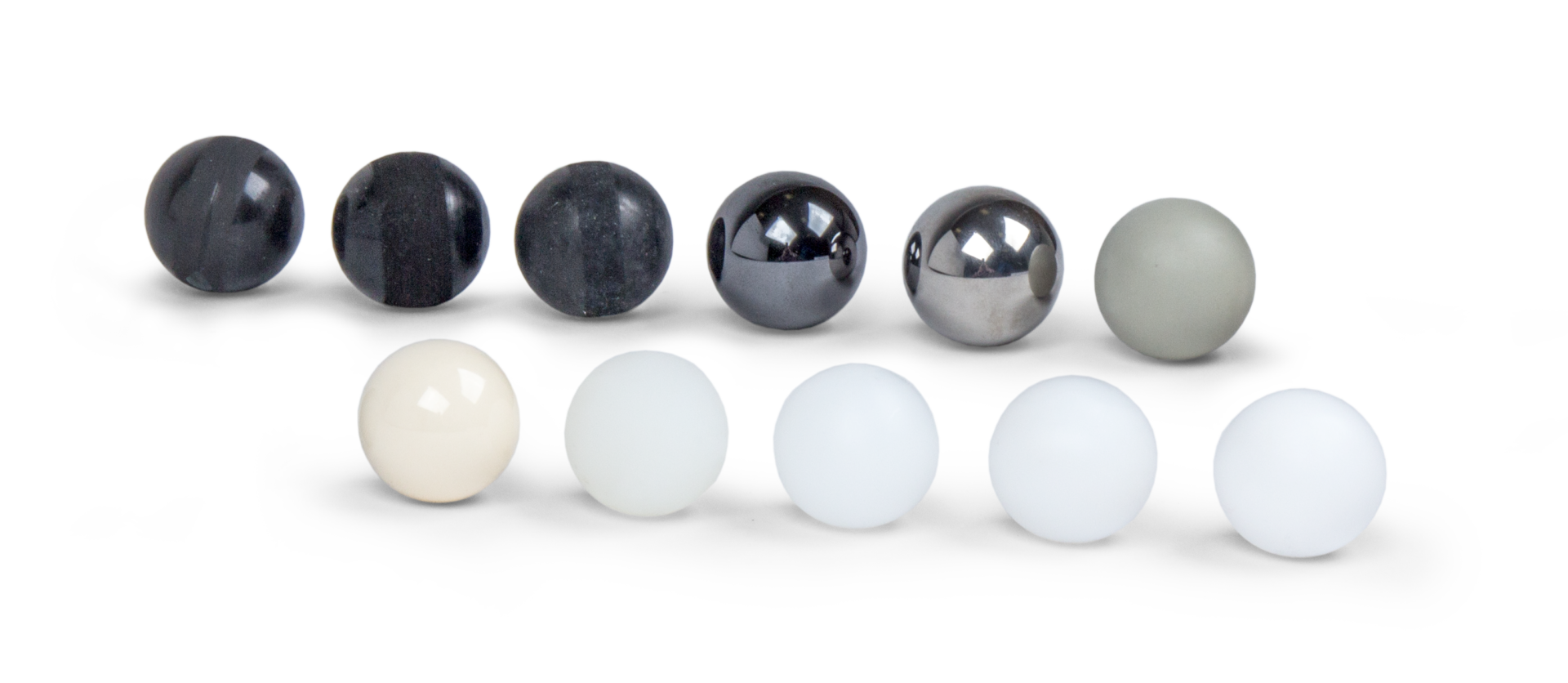

Toplu çek valfler

Her diyaframlı pompanın önemli bir unsuru olup, malzeme uygulaması açısından belirli bir uygulamaya karşılık gelmelidir. Örneğin, Tapflo tam 13 malzeme seçeneği sunmaktadır. Topun yapıldığı malzeme, pompalanan sıvının etkisine dayanıklı olmalıdır. Bu nedenle, asidik, kimyasal olarak agresif sıvılar için PTFE’den yapılmış valfleri seçmek önemlidir.
Diyaframlı pompa, çeşitli sıvıları pompalamak için verimli ve güvenilir bir çözümdür. AODD versiyonu, basınçlı hava ile çalışan mekanik bir tahrik ve gelişmiş bir çek valf sistemi kullanır. Etkili ve yönlü ortam akışını sağlamak için, hava basıncını kurulumdaki basınç kayıplarına uygun şekilde ayarlamayı ve ayrıca belirli bir uygulama için gerekli olan sıvı akış gereksinimlerini de dikkate almayı unutmamak gerekir. Piyasada ayrıca elektrik motoruyla tahrik edilen (EODD) diyaframlı pompalar bulunmaktadır, bu da uzun süreli çalışma için ilginç bir ekonomik alternatiftir.
Hangi pompanın sizin için doğru olduğundan emin değil misiniz? uzmanlarımızla iletişime geçin!
Diyaframlı bir pompanın nasıl yapıldığını görün
Diyaframlı pompalar – montaj türleri
Diyaframlı pompalar çok yönlü ve kurulumu kolaydır ve çalışma modlarına bağlı olarak birkaç türe ayrılabilir.
![]() |

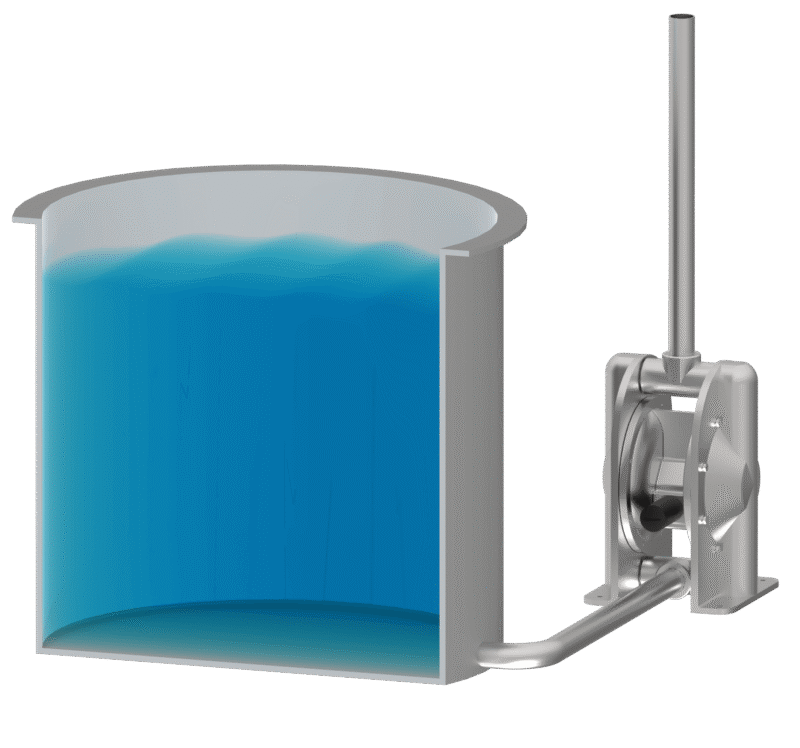

Pozitif giriş basıncı altında çalışan diyaframlı pompalar (basınçlı emme)Emme tarafında pozitif basınçla tasarlanmış kurulum. Bu, tankı tamamen boşaltmak gerektiğinde veya yüksek viskoziteli ortamları pompalamak gerektiğinde en iyi çözümdür. Bir diyaframlı pompa pozitif giriş basıncı altında çalıştığında (yani sıvı ile dolu olduğunda), boyalar, vernikler, yağlar gibi çeşitli ortamları verimli bir şekilde taşıyabilir. |
![]() |

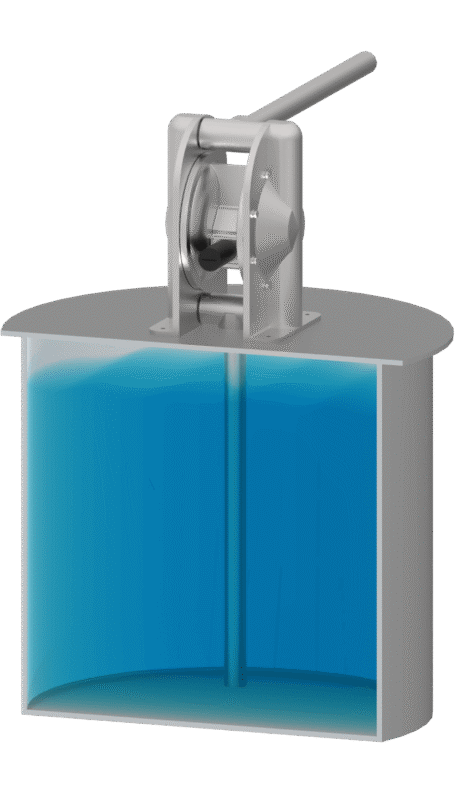

Kendinden emişli diyaframlı pompalarBöyle bir pompanın tasarımı yüksek vakum altında çalışmaya izin verir. Pompa, cihaza herhangi bir zarar vermeden negatif basınç altında çalışmaya başlayabilir. Emme yüksekliği, boş bir borudan 5 metreye ve ıslak bir borudan 8 metreye kadar ulaşır. Astarlama yeteneği, diyaframlı pompanın boyutuna bağlıdır. Bu tür diyaframlı pompalar, emme tarafında negatif basınç üretebilir, bu da onların ortamı daha düşük bir seviyeden veya daha uzak bir mesafeden çekmelerini sağlar. Bu yetenek sayesinde, kendinden emişli bir diyaframlı pompa, emiş hattı başlangıçta boş olsa bile çalışabilir, bu da onu doğal sıvı akışının olmadığı kurulumlarda çok yönlü bir araç haline getirir. |
![]() |

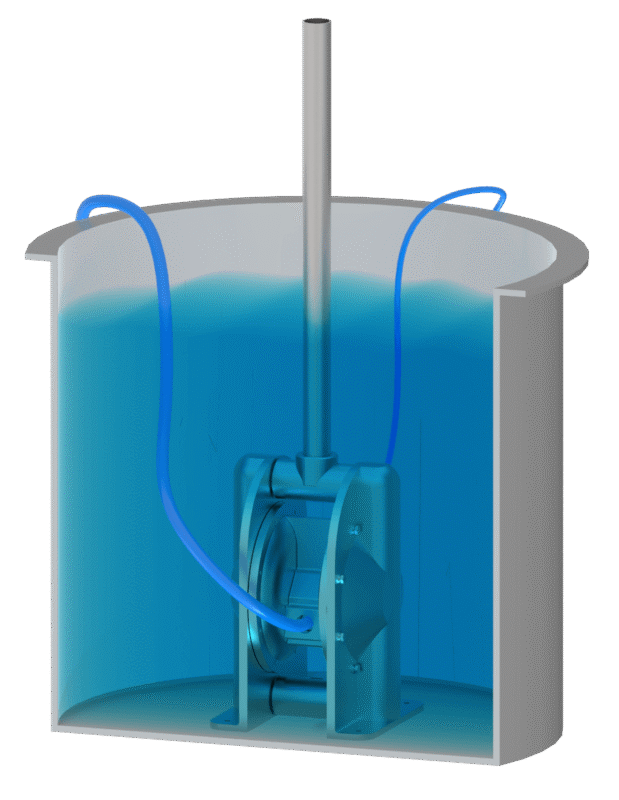

Dalgıç diyaframlı pompalarDiyaframlı pompalar dalgıç olarak monte edilebilir. Ortamla temas edecek tüm elemanların kimyasal direncini kontrol etmek önemlidir. Pompanın çalışması için koşul, hava çıkışını uygun bir hortum kullanarak sıvı seviyesinin üzerine boşaltmaktır. Dalgıç diyaframlı pompalar, pompanın erişiminin sınırlı olabileceği, dalgıç bir ortamda sürekli çalışma gerektiren kurulumlarda verimlilikleri ile karakterize edilir. |
Diyaframlı pompa montajı – temel ilkeler
Burada bir diyaframlı pompanın nasıl bağlanacağını sunacağız. Her üç durumda da pompa montajı nispeten basittir, ancak eğitimli personel tarafından IOM kılavuzunda yer alan tavsiyelere uygun olarak yapılmalıdır. Herhangi bir servis sırasında pompa sökme işlemini kolaylaştıracak kapatma valfleri ile kurulumu donatmak kesinlikle değerlidir. Uygun pompa çalışma enstrümantasyonu da önemlidir. Hangi ekipman önerilir: emme tarafında bir vakum göstergesi ve deşarj tarafında bir basınç göstergesi. Herhangi bir kurulumdaki akış dirençleri zamanla artar ve uygun enstrümantasyon, pompa ve kurulum çalışmasını gözlemlemeye olanak tanır. Bir diğer konu ise basınçlı hava tesisatıdır. Diyaframlı pompalara yağsız, uygun kurulukta ve saflıkta hava beslenmesi gerektiği unutulmamalıdır. Maksimum hava basıncı 8 bardır. Ayrıca, 16 bar’a kadar basıncın kullanılabileceği özel pompa serileri de bulunmaktadır.
VİDEO İZLEYİN
Daha fazla video YouTube kanalımızda mevcut. Bize katılın!
Diyaframlı pompalar nasıl doğru kullanılır?
1. Pompa çalışması.
Pompa çalışması sırasında, hava basıncının gerekli deşarj basıncından önemli ölçüde yüksek olmaması gerektiğini unutmayın. Örnek: Gerekli pompalama basıncı 3 bar ise, deşarj basıncı 3,5 bar olmalıdır. Ayrıca, pompanın emme tarafında iyi koşullara sahip olduğundan emin olun. Bu, yüksek akış direnci olarak kendini gösterebilir. Bu, tıkanmış bir emme sepeti veya temizlenmemiş bir filtreden kaynaklanabilir. Emme tarafındaki kötü koşullar, diyaframların aşırı gerilmesine ve sonunda hasar görmesine neden olacaktır.2. Pompa kapatma. Cihaz iki şekilde durdurulabilir.
2.1. Deşarjdaki valfi kapatarak – o zaman pompa otomatik olarak duracak ve diyaframın her iki tarafındaki basınç dengelenecektir.
2.2. Basınçlı hava beslemesini kapatarak. Pompa pozitif giriş basıncı altında çalışıyorsa, gelen sıvı sütununun hidrostatik basıncı ile diyaframları aşırı yüklememek için emme valfi kapatılmalıdır. Pompayı içine giren sıvının basıncı ile aşırı yüklememeye dikkat edilmelidir. Ortam tarafında dengesiz basınç, diyaframların aşırı gerilmesine ve nihayetinde hasar görmesine neden olacaktır.
Ek olarak, pompa monte edildiğinde ve periyodik olarak her 5-10 günde bir, pompadaki vidaların sıkılması gerektiği unutulmamalıdır. Servis programı ile ilgili bilgiler kılavuzda yer almalıdır. Bu, özellikle plastik pompalarda önemlidir. Plastikler sürünmeye (kalıcı olarak boyut değiştirme) eğilimlidir, bu nedenle vidaların sıkılması bu durumda kritiktir.
Temel çalışma prensibi hava beslemesine dayandığından, çalışma sırasında uygun kalitesini sağlamak gereklidir. Özellikle havanın bağıl neminin yüksek olduğu mevsimlerde, tesisat sık sık boşaltılmalıdır. Tesisata giren ve pompaya ulaşan su önce hava dağıtım valfindeki kayganları hasar verir ve sonra egzoz susturucusuna yerleşip donar, bu da giderek yavaşlayan pompa çalışmasına ve sonunda durmasına neden olur. Hava ayrıca yağ ve katı parçacıklardan ayrılmalıdır.
Pompanın çalışma elemanlarının, yani hava dağıtım valfinin, diyaframların ve çek valflerin düzenli periyodik denetimleri, doğru çalışma için temeldir. Saygın üreticiler yılda en az bir kez böyle bir denetim önerir. Cihazın bireysel parçalarında aşınma teşhis edildiğinde, değiştirilmelidir. Valf yuvalarının her iki yılda bir değiştirilmesi değerlidir.
| SORUN | OLASI HATA | OLASI ÇÖZÜM |
| Pompa çalışmıyor | Hava basıncı çok düşük | Regülatör aracılığıyla basıncı artırın |
| Hava bağlantısı tıkalı | Hava bağlantısını kontrol edin / temizleyin | |
| Susturucu tıkalı | Susturucuyu kontrol edin / temizleyin / değiştirin | |
| Hava dağıtım valfi hasarlı | Hava dağıtım valfini temizleyin / değiştirin | |
| Pompa tarafı odacığında kirlilik | Odacıklardan kirliliği giderin | |
| Diyafram yırtılması | Diyaframı değiştirin | |
| Zayıf emiş | Emme bağlantısı sızdırmaz değil | Emme hattını sızdırmaz hale getirin |
| Emme bağlantısı tıkalı | Emme hattını temizleyin | |
| Susturucu tıkalı | Susturucuyu kontrol edin / temizleyin / değiştirin | |
| Tıkanmış veya hasarlı valf topları | Valf toplarının boyutlarını ve şeklini kontrol edin | |
| Valf yuvalarının aşınması Pompa yüksek basınçta çalışmaya başlar Emme hattında / hava dağıtım valfinde hava Kuru emiş deşarj basıncında |
Valf yuvalarının boyutlarını ve şeklini kontrol edin Pompayı düşük hızda çalıştırın (bkz. Bölüm 2.2) Emme / deşarj hattını havalandırın Pompayı astarlayın / deşarj basıncı olmadan pompayı çalıştırın |
|
| Düzensiz pompa çalışması | Tıkanmış valf topları | Valf toplarının boyutlarını ve şeklini kontrol edin |
| Merkez blokta conta Hava dağıtım valfi hasarlı |
Contaları değiştirin Hava dağıtım valfini temizleyin / değiştirin |
|
| Diyafram yırtılması Valf topu hasarı Susturucu donması |
Diyaframları kontrol edin / değiştirin Hava kalitesini iyileştirin (bkz. Bölüm 1.7.1 ve 2.2.2) |
|
| Düşük akış/basınç | Besleme havası basıncında düşüş Emme tarafında basınç kayıpları Besleme hattında / hava dağıtım valfinde sızıntı |
Regülatör aracılığıyla basıncı artırın Emme tarafı kurulumunu kontrol edin / değiştirin Hava besleme hattını / hava dağıtım valfini kontrol edin / onarın / değiştirin |
| Tıkanmış emme portu veya hava bağlantı portu | Hava besleme hattını / emme bağlantısını kontrol edin / temizleyin | |
| Susturucu tıkalı | Susturucuyu kontrol edin / temizleyin / değiştirin | |
| Valf toplarının aşınması veya hasarı Valf yuvası hasarı |
Valf toplarının boyutlarını ve şeklini kontrol edin Valf yuvalarının boyutlarını ve şeklini kontrol edin |
|
| Pompalanan ortamda hava | Emme hattını sızdırmaz hale getirin; tankı kontrol edin / doldurun | |
| Diyafram yırtılması Susturucu donması |
Diyaframları kontrol edin / değiştirin Hava kalitesini iyileştirin (bkz. Bölüm 1.7.1 ve 2.2.2) |
|
| Pompadan ortam sızıntısı | Pompa yanlarındaki vidaların yetersiz sıkılması Portlardaki O-ringlerin hasar görmesi Diyafram yırtılması Kurulumda gerilim / gerilim |
Vidaların sıkma torklarını kontrol edin O-ringleri değiştirin Diyaframları kontrol edin / değiştirin Kurulumu ayarlayın, gerilimleri ortadan kaldırın, eğer bir darbe emici kullanılıyorsa, onu ayrı bir stand ile sağlayın (bkz. darbe emici kullanım kılavuzu). |
| Pompa susturucusundan ortam sızıntısı |
Diyafram yırtılması | Diyaframı değiştirin |
Diyaframlı pompa – beş adımda cihaz seçimi
Pompa seçimi için dikkat etmemiz gereken beş temel unsur şunlardır:
1
Pompa kapasitesi
2
Pompa tarafından üretilen basınç
3
Taşınan sıvının özellikleri
4
Mal teslim hızı
5
Üreticiden bireysel müşteri yaklaşımı
Beş temel diyaframlı pompa seçimi parametresi ayırt edebiliriz: pompa kapasitesi, yani birim zamanda pompalanan sıvı hacmi ve deşarj başlığı, yani boru hattında sıvı akışını sağlayan pompa tarafından üretilen basınç. Yukarıdaki parametreleri bilerek, pompanın hangi sıvıyı pompalayacağını ve temel fizikokimyasal özelliklerini, yani viskozitesini (sıvı kıvamı), sıcaklığını ve taşınan ortamda olası katı parçacık varlığını belirlemek gereklidir.
“Zaman paradır” sözü özellikle sanayide yansıma bulmaktadır. Uygun bir pompa arayan müşteriler kesinlikle cihazın teslim süresine dikkat edeceklerdir. İhtiyacımız olan ürünü verimli bir şekilde teslim edebilen ve hızlı çalışan servise ve büyük yedek parça depolarına sahip üreticilerin teklifinden yararlanmak değerlidir. Bu, beklenmedik bir arıza durumunda da önemlidir. Bakım maliyetleri konusu da kritik olmaya devam etmektedir. Piyasada hava dağıtım valfindeki iç kayıpları en aza indirmeyi sağlayan pompalar bulunmaktadır.
Hala hangi diyaframlı pompaların işiniz için doğru olduğunu mu merak ediyorsunuz? Uzmanlardan tavsiye almak ve “özel dikim” modelinde, standart dışı işlevlere sahip bir pompa ile bir kurulum oluşturma seçeneğini düşünmek değerlidir. Detaylı gereksinimleri sorarak, diyaframlı pompa üreten ve dağıtan şirketin temsilcilerinin, müşterinin başlangıçta varsaydığından tamamen farklı bir pompa seçeceği ortaya çıkabilir.
Diyaframlı pompalar – avantajlar
Diyaframlı pompalar, piyasada bulunan tüm endüstriyel pompalar arasında en evrensel cihazlardır. Tüm sıvı türlerini pompalamak için birçok endüstride kullanılırlar. Kimya endüstrisinde, asitler, çözücüler, boyalar, emülsiyonlar ve diğer kimyasal olarak agresif sıvıları pompalamak için kullanılırlar. Diyaframlı pompalar ayrıca gıda endüstrisinde çok viskoz ve kalın sıvıları ve katı içeren sıvıları pompalamak için mükemmeldir. Kullanıcı dostu bir tasarıma sahiptirler, bu da doğru çalışma prensiplerini daha iyi anlamaya yardımcı olur.
Diyaframlı pompalar hem metallerden hem de plastiklerden üretilir. Bu bir dizi fayda sağlar. Pompa üretimi için kullanılan temel metal malzemeler alüminyum, Teflon kaplı alüminyum, dökme demir ve AISI 316L paslanmaz çeliktir. Alüminyum ve dökme demirden yapılmış pompalar, hem kalın hem de ince, nötr pH’lı ve katı parçacık içeren sıvıların taşınması için kullanılır. Tipik uygulamalar arasında çözücüler, boyalar ve endüstriyel yağların pompalanması yer alır.
AISI 316L asitlere dayanıklı çelikten yapılmış diyaframlı pompaların dökümleri, kimyasal dirence sahip mekanik mukavemet ile karakterize edilir. Pompanın orta kısımla temas etmeyen orta bloğu, standart olarak korozyona dayanıklı polipropilenden (PP) yapılmıştır. Bu pompalarla en sık pompalanan sıvılar nitrik asit ve kostik sodadır.
Elektro cilalı AISI 316L asitlere dayanıklı çelikten yapılmış, hijyenik gereksinimleri karşılayan bir diyaframlı pompa versiyonu da mevcuttur. Hijyenik diyaframlı pompalar en sık gıda, bira, süt ürünleri ve kozmetik endüstrilerinde kullanılır.
Plastik diyaframlı pompalar polietilen ve . Polietilen pompalar (PE HD), polipropilenden (PP) 6-7 kat daha iyi yüksek aşınma direncine sahiptir. Bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurları pompalamak için kullanılmasına olanak tanır.
PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70°C’dir.
Diyaframlar ileri geri hareketle hareket eder ve kirlenme riski olmadan sıvıların hassas dozlanmasına izin verir.
Diyaframlı pompa kullanmanın faydaları nelerdir?
Kolay kurulum ve kullanım .
|
Evrensel. Düşük ve yüksek viskoziteli çeşitli sıvıları pompalar.Temiz su, düşük kaynama noktalı sıvılar, kalın maddeler ve aşındırıcı kimyasallar dahil olmak üzere hemen hemen her tür sıvı pompalanabilir. Valfler, pompanın emiş kapasitesini etkilemeden katı maddelerle kirlenmiş sıvılarla çalışabilir. Düşük akış hızı ve pürüzsüz pompa çalışması, aşındırıcı ve erozif ortamların taşınmasını da kolaylaştırır. |
Güvenli.Tapflo diyaframlı pompalar yüksek düzeyde güvenlik ile karakterize edilir. Pnömatik tahrikleri sayesinde tamamen kendiliğinden güvenlidirler, bu da onları patlayıcı atmosferlerde kullanım için ideal kılar. Ek olarak, statik deşarjı önlemek için pompalar metal veya grafit takviyeli PVDF’den yapılmış iletken gövdelerle donatılabilir. Bu özellikler sayesinde Tapflo diyaframlı pompalar zorlu koşullarda güvenli ve güvenilir bir çalışma sağlar. ATEX patlayıcı ortamlar için tasarımlarda mevcut versiyonlar. |
Pompa, valf kapalıyken veya deşarj borusu tıkalıyken hasar görmeden çalışabilirSabit akış hızı ayarı, akış kontrol valfinin açılıp kapatılması veya beslenen hava miktarının artırılıp azaltılmasıyla elde edilir. |
Diyaframlı pompanın modüler tasarımıTapflo pompaları genellikle modüler bir tasarıma sahiptir, bu da kolay parça değişimi ve pompa adaptasyonunu belirli uygulama gereksinimlerine göre mümkün kılar. Modüller, hem kurulumu hem de bakımı basitleştirerek hızlı bir şekilde monte edilip sökülebilir. |
Talimatlar ve teknik destekTapflo, ayrıntılı kurulum ve çalıştırma talimatları sağlar ve teknik destek sunar, bu da pompaların doğru kurulumunu ve kullanımını daha da kolaylaştırır. |
5 m’ye kadar kuru kendinden emişDiyaframlı pompa, emme hattında bir vakum oluşturabilir. Pompa, “kuru” çalıştırma sırasında temiz suyu 5 metreye kadar derinlikten kendiliğinden emebilir. Kuru çalıştırma yeteneği, pompaların sıvının düzensiz olarak beslendiği sistemlerde kullanılmasına olanak tanır. Sıvı beslemesi kesildiğinde, pompa sıvı tekrar akana kadar aşırı ısınma veya sürtünmeden kaynaklanan hasar riski olmadan çalışmaya devam edebilir. Kendinden emişli ve kuru çalıştırma yetenekleri sayesinde, Tapflo diyaframlı pompalar, diğer pompa türlerinin kontrol valfleri veya çalıştırmadan önce astarlama gibi ek ekipman gerektirdiği yerlere monte edilebilir. |
Düşük arıza oranıYüksek kaliteli malzemeler ve sağlam yapı sayesinde, Tapflo pompaları düşük arıza oranı ile karakterize edilir. Bu, daha az operasyonel kesinti ve daha basit teknik bakım anlamına gelir. Kolay bakımBasit yapı ve yedek parça bulunabilirliği, pompa bakımını kolay ve hızlı hale getirir. Birçok model, tüm pompayı sökmeye gerek kalmadan ana bileşenlere kolay erişim sağlar. |
Hangi pompanın sizin için doğru olduğundan emin değil misiniz? Contact our experts!
Diyaframlı pompalar – zorluklar ve sorunlar
Diyaframlı pompaların ana dezavantajları birkaç noktada özetlenebilir. Bunlar şunları içerir:
Sınırlı kapasite – santrifüj pompalar gibi diğer pompa türleri müşteriye daha yüksek akış hızları sağlayabilir.
Titreşim – bu tür pompalar için karakteristik bir olgu. Önemli gürültü üretebilirler ve akışın kendisi düzgün değildir. Çözüm, uygun bir darbe emici satın almaktır.
Diyafram aşınması – diyaframlar, sıvı ile temas nedeniyle, kimyasalların veya yüksek sıcaklıkların istenmeyen tüm etkilerine maruz kalır, eğer uygulama bunu gerektiriyorsa. Durumlarını izlemek değerlidir.
Sınırlı basınç – diyaframlı pompalar, üretebilecekleri maksimum basınç konusunda sınırlamalara sahiptir.
Diyaframlı pompalar için aksesuarlar
![]() |

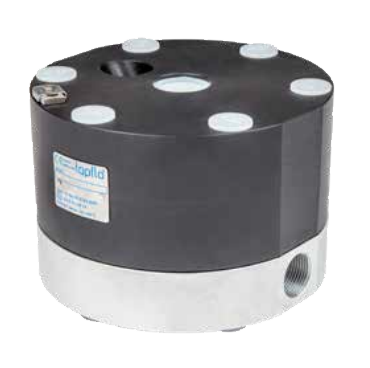

Darbe EmicilerBu, diyaframlı pompalarda sıklıkla meydana gelen titreşim sorununa cevaptır. Darbe emici sadece rahatsız edici gürültü ve titreşimleri ortadan kaldırmakla kalmaz, aynı zamanda kavitasyona (sıvı basıncının sıvının buhar basıncının altına düşmesi nedeniyle şok dalgalarının oluşması) karşı da korur. Tüm tesisatın çalışmasına duyarlı tepki veren aktif darbe emiciler vardır. Saygın üreticiler, pompa gövdesiyle entegre edilmiş cihazlar da tedarik eder. Bu, kullanıcının bir darbe emici bağlama ihtiyacından kurtarır. Daha fazla bilgi edinin: Darbe Emiciler |
Diyaframlı pompalar için ortam seviyesi kontrol sistemiOrtam seviyesi kontrol sistemi pnömatik bileşenlere dayanmaktadır. Diğerlerinin yanı sıra işletme maliyetlerini düşürmeye katkıda bulunabilir. Hassas ortam seviyesi yönetimi sayesinde enerji ve sarf malzemesi tüketimi azaltılabilir. Enstrümantasyon, plansız duruşlara karşı korur. Kit, belirli bir ortam seviyesinde pompayı başlatmak ve durdurmak için tanklara, haznelere veya borulara monte edilebilir. Elektrikli bileşenlerin olmaması nedeniyle sistem, patlama tehlikesi olan bölgelerde kullanılabilir. |
|
![]() |

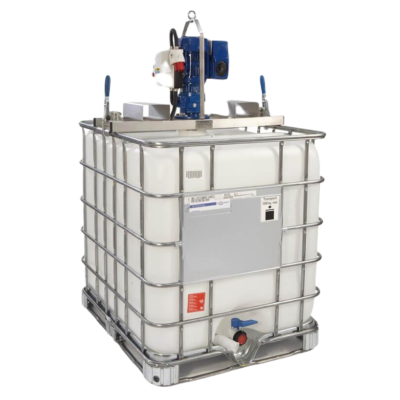

KarıştırıcılarTapflo, geniş bir yelpazede yüksek kaliteli ve dayanıklı karıştırıcılar sunmaktadır. IBC kapları ve varillerdeki sıvıları karıştırmak için mükemmeldirler. Profesyonel karıştırıcılar güvenlik anahtarına sahiptir. Motorlandırma desteği teklifini kontrol etmek ve kontrol sistemini uygulamanıza uyarlamak değerlidir. Daha fazla bilgi edinin: Karıştırıcılar |
![]() |

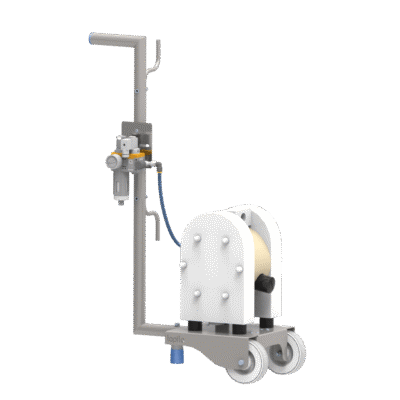

TaşıyıcılarPompa ünitesine hareketlilik sağlar. Kullanıcının, birçok önemli aşaması birbirinden uzak olduğunda üretim süreçlerini daha iyi yönetmesine olanak tanır. Kişiselleştirilmiş kontrol sistemlerine sahip veya ATEX bölgeleri için tasarlanmış üniteler de satın alınabilir. Daha fazla bilgi edinin: Taşıyıcılar |
Diyaframlı pompaların fiyatını ne belirler?
Pompa tipi ve modeli
Tapflo diyaframlı pompaların farklı modelleri farklı özelliklere ve amaçlara sahiptir, bu da fiyatlarını etkiler. Standart bir model ile ek fonksiyonlara sahip bir versiyon arasındaki seçim maliyeti değiştirebilir.
Pompa boyutu
Daha büyük pompalar daha gelişmiş bir tasarıma sahip olduğundan ve daha yüksek akış hızlarını ve basınçları işleyebildiğinden, pompa boyutuyla birlikte maliyet artar.
Yapı malzemesi
Paslanmaz çelik, PVDF veya diğer özel malzemeler gibi agresif kimyasallara, yüksek sıcaklıklara veya yüksek basınçlara dayanıklı malzemelerden yapılmış pompalar daha pahalı olabilir.
Çalışma basıncı ve akış
Daha yüksek basınçlarda veya daha büyük akışlarla çalışmak üzere tasarlanmış pompalar, daha gelişmiş tasarımları ve dayanıklılıkları nedeniyle genellikle daha pahalıdır.
Ek fonksiyonlar ve aksesuarlar
Pompa ek fonksiyonlarla donatılmışsa, örneğin otomasyon, izleme sistemleri, özel valfler veya diğer aksesuarlar, pompanın maliyeti artabilir.
Özel üretim
Belirli müşteri gereksinimlerine göre özelleştirilmiş veya sipariş üzerine üretilmiş pompalar, ek tasarım ve üretim çalışmaları nedeniyle daha pahalı olabilir.
Sertifikalar ve standartlar
Belirli endüstriyel, sağlık veya güvenlik standartlarını (örneğin, patlayıcı alanlar için ATEX sertifikaları) karşılayan pompalar, sertifikasyon ve test maliyetleri nedeniyle daha yüksek bir fiyata sahip olabilir.
Nakliye ve kurulum maliyetleri
Pompanın fiyatı nakliye maliyetlerini ve kurulum ve personel eğitimi ile ilgili herhangi bir maliyeti de içerebilir.
Enerji verimliliği
Daha iyi enerji verimliliğine sahip pompalar daha pahalı olabilir, ancak toplam sahip olma maliyetini etkileyebilecek uzun vadeli tasarruflar sunarlar.
Diyaframlı pompalar – Tapflo’ya karşı diğer üreticiler
Tapflo, pompa üretiminde kırk yılı aşkın deneyime sahiptir ve Avrupa’nın önde gelen diyaframlı pompa üreticisidir. Tesis en son makineleri kullanır ve tüm malzemelerin detaylı kalite kontrolünü gerçekleştirir. Tapflo, ürün teslimat hızı konusunda oldukça rekabetçidir, sevkiyata hazır binlerce pompaya sahip depoları bulunmaktadır. Çoğu durumda, müşteriler siparişlerini üç iş günü içinde alırlar.
Acil ihtiyaçlar için Tapflo da aynı derecede hazırdır: şirket, diyaframlı pompalar için 250.000’den fazla yedek parça bulundurmaktadır ve bunlar anında müşterilere gönderilebilir, bu da kesintisiz çalışma ve minimum kesinti süresi sağlar.
Tapflo pompaları piyasada bir dizi avantajla öne çıkmaktadır:
Avrupa’da üretim – kalite üzerinde tam kontrol
Pazardaki en fazla seçenek ve özel tasarım
Hızlı, mobil ve deneyimli servis
Sorunsuz kuru çalışma – yağlama gerektirmeyen conta veya rulman yok
Kolay kurulum ve kullanım – az sayıda çalışma elemanı
Pompa servisi için özel alet gerekmez
İğne valfli basınçlı hava hazırlama ünitesi ile pürüzsüz akış düzenlemesi
Evrensel – düşük ve yüksek viskoziteli çeşitli sıvıları pompalar
Çok sayıda sertifika. ATEX patlayıcı ortamlar için tasarımlarda mevcut versiyonlar
Emme ve deşarj portları 180° içinde herhangi bir açıya döndürülebilir. Bu, hijyenik ve aseptik pompalar için geçerli değildir
Yüksek kaliteli malzemelerden yapılmış
Tapflo diyaframlı pompalar hem metallerden hem de plastiklerden üretilir
Basit ve kaliteli tasarımın gücü ve çok yönlü uygulama
Pompanın ana parçaları (yan ve bağlantı plakaları) enjeksiyon kalıplama yerine işleme teknolojisi ile yapılır. Bu, PP ve PVDF yerine PE ve PTFE gibi malzemelerin kullanılmasını sağlar. Bu, Tapflo ürünlerinin müşteriye daha iyi mekanik mukavemet ve daha iyi aşınma direnci sağladığı anlamına gelir.
Diyafram ömrüne ne dersiniz? Tapflo tarafından kullanılan diyaframlar, metal bir çekirdeğe sahip kompozit bir yapıya sahiptir, bu da klasik delikli tasarımlara kıyasla ömürlerini önemli ölçüde artırır. Dahası, temiz tutulmaları daha kolaydır.
İsveç markasının hava dağıtım valfinin de birçok avantajı vardır. Birincisi, yağlama gerektirmez. Bu nedenle, cihazın servisi temiz ve ekolojiktir. Ayrıca, dağıtıcının pompanın içine yerleştirilmiş olması, daha düşük hava tüketimi sağlar. Merkez bloğun ayrılmaz bir parçası değildir ve yalnızca iki hareketli parçadan oluşur. Bu, servis hızı ve verimliliği üzerinde önemli bir etkiye sahiptir.
Tapflo tasarımcıları ayrıca deşarj tarafındaki plastik parçalarda diş kullanmamayı tercih ettiler. Cihazlar ayrıca döner konektörlerle donatılmıştır, bu da pompanın sisteme montajını büyük ölçüde kolaylaştırır.
Müşteri için önemli bir fayda da, pompadaki durdurucuların her zaman ayrı bir parça olmasıdır. Buna karşılık, rakipler genellikle bunları yan/bağlantı parçasıyla entegre ederler, bu da aşınma durumunda büyük ve pahalı bir parçanın değiştirilmesini gerektirir.
Tapflo, parçaya bağlı olarak farklı PE kaliteleri kullanır. En çok aşınmaya maruz kalan valf yuvaları ve top valf durdurucuları, en iyi mekanik mukavemet ve aşınma direnci için UHMW PE1000’den yapılmıştır. Yan ve bağlantı plakaları ise PE500’den, burçlar PE300’den yapılmıştır. ATEX sertifikalı pompalar ise tamamen PE 1000’den yapılmıştır. PTFE pompalar (saf politetrafloroetilen), yüksek kimyasal dirence sahip termoplastik polimerlerdir. Bu malzemeden yapılmış pompalar, en aşındırıcı maddeleri bile (örneğin, konsantre nitrik asit) taşıyabilir. Maksimum çalışma sıcaklığı 110°C’ye kadardır. Kalite kontrol ve montaj istasyonu, Tczew fabrikasındaki en önemli bağlantılardan bazılarıdır. Bileşenlerin işçiliğinin ve uyumunun kontrol edilmesi bir önceliktir.
