AODD – endüstriyel boya işleme için ideal pompalar


Endüstriyel boya üretiminde, pompa sistemleri geniş bir viskozite, katı madde içeriği ve kimyasal bileşim yelpazesine sahip ortamları işleyebilmelidir. Pigment macunları, su bazlı dispersiyonlar ve solvent bazlı kaplamalar, pompa bileşenlerine özel mekanik ve kimyasal talepler getirir.

Bu koşullar altında güvenilir bir çalışma sağlamak, ıslanan malzemelerin, diyafram tipinin ve pompa boyutlandırmasının dikkatli bir şekilde seçilmesini gerektirir. Tapflo, pompa çözümlerini yapılandırarak üretim tesislerini destekler; bu, özel proses verilerine ve uzun vadeli operasyonel gereksinimlere göre yapılır.

Sorunlar ve zorluklar

Uygulamada, boya transferi ve dozajlama sistemleri oldukça değişken proses koşulları altında çalışır. Ürün reolojisi partiler arasında önemli ölçüde değişebilir, pigment konsantrasyonu ve partikül boyutu ise dahili pompa bileşenlerinin aşınma oranlarını doğrudan etkiler. Aynı zamanda, solvent bazlı formülasyonlar, özellikle sürekli titreşimli yük altında elastomer stabilitesini etkileyebilir.

Tipik çalışma parametreleri, yüzlerce ila 20.000 mPa·s’nin üzerindeki viskoziteleri ve ağırlıkça %60’a varan katı içeriği içerir. Formülasyonlar genellikle titanyum dioksit, karbon siyahı veya metal oksitler gibi aşındırıcı pigmentler ve dolgu maddeleri içerir, bu da ıslanan parçaların ve vanaların aşınmasını hızlandırır.

Tapflo Ortamların yüksek ve değişken viskozitesi
Tapflo Çözücülerin kimyasal agresifliği
Tapflo Yüksek katı madde ve aşındırıcı içerik
Tapflo Pompa boşluklarında tortu birikimi
Tapflo Formülasyon değişiklikleri sırasında temizlik ve çapraz bulaşma

Güvenilir boya transferi için metal diyaframlı pompalar

Tapflo diyaframlı pompalar alüminyum veya paslanmaz çelikten üretilmiştir ve pigment macunları, su bazlı dispersiyonlar ve solvent bazlı kaplamaların transferi için uygundur. Metal pompa gövdesi ve kimyasal olarak dayanıklı diyafram malzemelerinin kombinasyonu, aşındırıcı, yüksek katı maddeli ve solvent içeren boya formülasyonlarını işlemek için gereken dayanıklılığı sağlar. Basitleştirilmiş tasarımları hareketli parça sayısını azaltır, bu da sızdırma riskini düşürür ve bakımı kolaylaştırır. Bu pompalar kendinden emişlidir ve yüksek viskoziteli ortamları ve çamurları işleyebilir, aynı zamanda karıştırıcılar, depolama tankları ve filtre presleri bağlayan hatlarda yaygın olarak karşılaşılan aralıklı kuru çalışma ve değişken geri basıncı tolere eder. Metal konstrüksiyon, aşındırıcı pigment yüklü kaplamalar pompalanırken ve döngüsel yükler altında boyutsal kararlılık sağlar, tutarlı hacimsel performansı korur ve kritik bileşenlerin hizmet ömrünü uzatır.

Boya üretimi için kimyasal dayanıklı diyaframlar

Tapflo diyaframları, akışkanla temas eden homojen bir yüzey sağlayan, ağır hizmet uygulamaları için tasarlanmış kompozit yapılardır. Homojen yüzey, sızıntı yollarını en aza indirir ve pigment veya reçine birikimini azaltır, temizlenebilirliği artırır. Diyaframlar, boya veya kaplamanın kimyasal bileşimine ve mekanik özelliklerine göre seçim yapılmasına olanak tanıyan EPDM, NBR, FKM, PTFE, PTFE TFM™ 1705b gibi çeşitli malzemelerde mevcuttur. Malzeme uyumluluğu, uzun süreli diyafram bütünlüğünü sağlamak ve dalgalı basınçlar altında sızıntıyı önlemek için kritik öneme sahiptir. Diyaframlarımız 80.000.000’den fazla çevrime ulaşabilir.

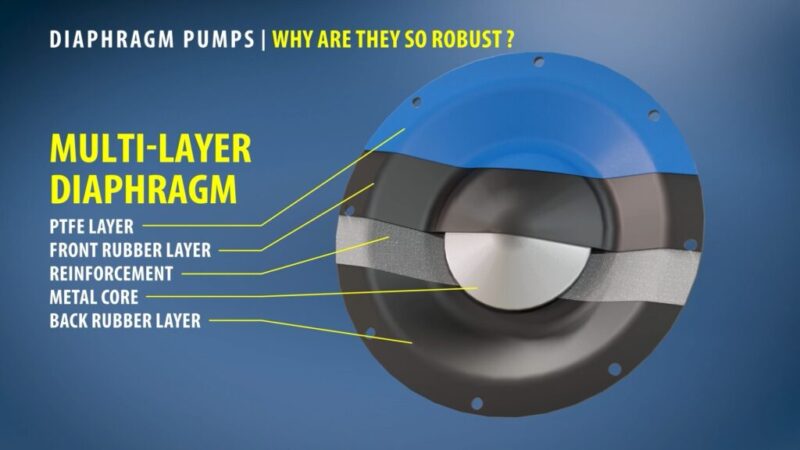

AODD pompa diyaframının kesiti

PTFE diyaframların temel özellikleri

Diyaframın PTFE veya PTFE TFM™ 1705b katmanı, sıvı için kapalı bir yüzey oluşturur. Entegre hafif metal destek çekirdeği ve kumaş takviyesi, yüksek mukavemet gereksinimlerini karşılar. Her iki malzeme de boyalar, mürekkepler, pigmentler ve yapıştırıcılar için ideal olan pürüzsüz, yapışmaz bir temas yüzeyi sağlar.

PTFE TFM™ 1705b diyaframlar, yük altında daha az deformasyon ve daha iyi esneme yorgunluğu özellikleri sayesinde artırılmış mekanik mukavemet sergiler. Düşük gözeneklilik ve azaltılmış solvent geçirgenliği, keton veya ester bazlı kaplamalarla çalışırken kirlenmeyi ve şişmeyi önleyerek boyutsal kararlılığı ve tutarlı akışı korur.

Boya üretiminde PTFE kaplamaların avantajları

Alüminyum pompalara uygulanan isteğe bağlı PTFE kaplama, boya, mürekkep ve pigment dispersiyonlarının işlenmesi için özel olarak uygun, kimyasal olarak dayanıklı, yapışmaz bir yüzey sağlar. PTFE kaplamanın boya endüstrisinde uygulanması tavsiye edilir, çünkü aşağıdaki faydaları sağlar:

Tapflo yüksek katı madde içeren akışkanların pompa yüzeylerine yapışmasını en aza indirerek birikintiyi ve tıkanma riskini azaltır
Tapflo ürün değişimlerinde temizlenebilirliği artırır, solvent ve su bazlı boyalar veya farklı renk partileri arasında geçiş dahil
Tapflo kaplamalar ve mürekkeplerde yaygın olarak kullanılan agresif solventlere, ketonlara, esterlere ve aromatik bileşiklere karşı pompa gövdesini korur
Tapflo TiO₂ veya demir oksitler gibi aşındırıcı pigmentleri pompalanırken tutarlı akışı korur ve mekanik aşınmayı azaltır

Boya endüstrisi için filtre pres pompaları

Filtre presleri için Tapflo pompaları, pigment bulamaçları ve boya formülasyonları için kullanılan filtre presinin üzerine doğrudan monte edilebilen kompakt ünitelerdir. Tasarım, yüksek katı madde içeriğine sahip ortamların 16 bar’a kadar olan basınçlarda doğrudan pompalanmasına olanak tanır.

Oda filtre presi çalışmasında, havayla çalışan diyaframlı pompaların davranışı, döngü sırasındaki değişen hidrolik koşullarla iyi uyum sağlar. Filtre keki biriktikçe, sistem direnci artar ve deşarj basıncı kademeli olarak yükselir. Bu koşullar altında pompa doğal olarak vuruş frekansını azaltır, bu da orantılı bir basınçlı hava tüketiminde azalmaya yol açar.

Elektrikle çalışan pompalar ise, akışı sürdürmek için basınç arttıkça daha yüksek enerji girdisi gerektirir. Hava ile çalışan diyaframlı pompalar, mekanik hasar riski olmadan kapalı bir boşaltma hattına (ölü kafa durumu) karşı güvenli bir şekilde çalışabilir, bu da filtre pres döngüleri sırasında çalışmayı basitleştirir.

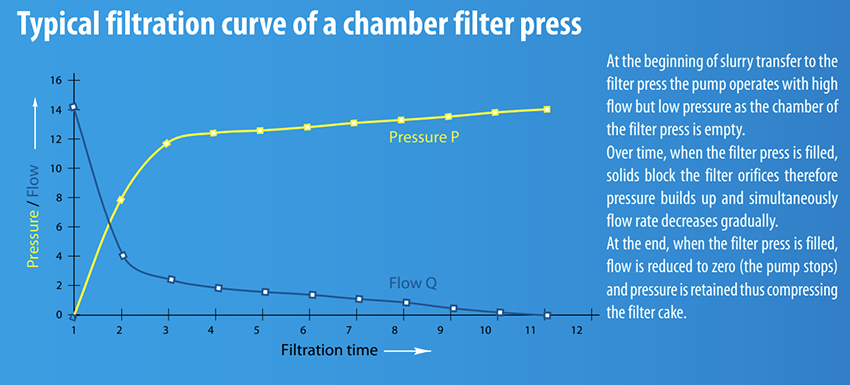

Filtre presi haznesinin filtrasyon eğrisi

Birimler şunlarla donatılmıştır:

Tapflo güçlendirilmiş pompa gövdesi yoğun, aşındırıcı ortamlardan kaynaklanan mekanik gerilmelere dayanıklıdır
Tapflo harici basınç yükseltici artan sistem direncinde akışı sürdürmek için deşarj basıncını artırır
Tapflo yüksek basınçlı hava valfi dalgalanan geri basınca karşı güvenilir çalışma sağlar.

Bu yapılandırma, boya üretimindeki filtreleme süreçlerinde operasyonel güvenilirliği korurken ve mekanik aşınmayı azaltırken aşındırıcı ve viskoz ortamların stabil bir şekilde pompalanmasını sağlar.

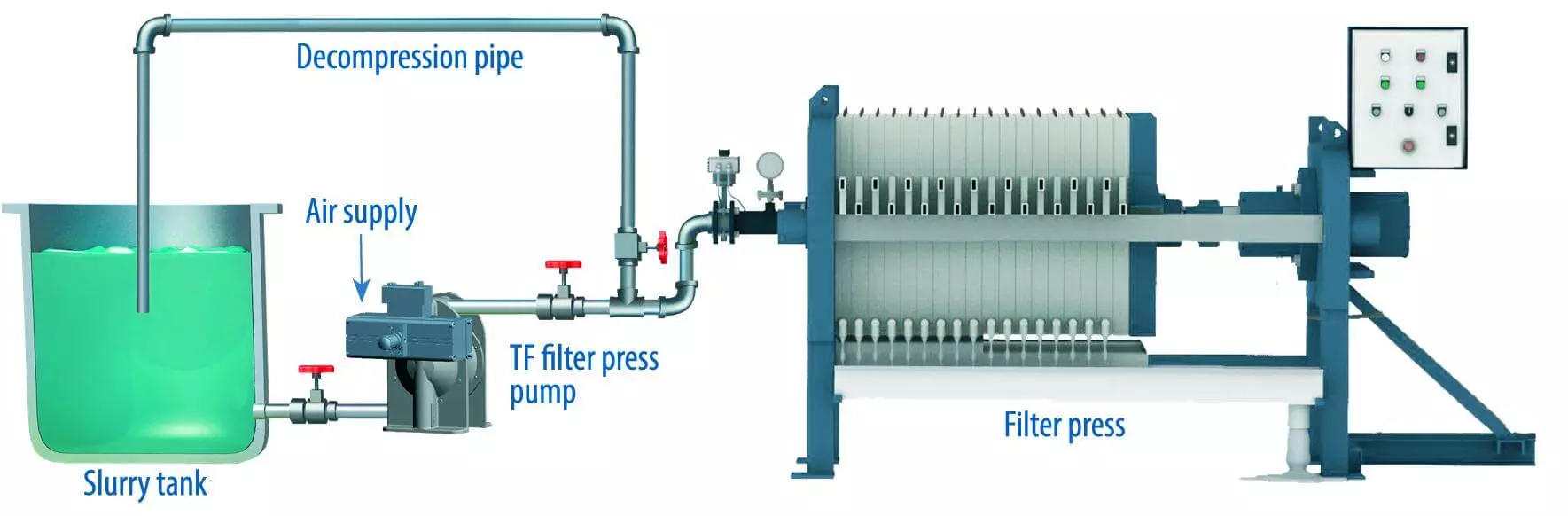

Filtre pres sistemi ile çalışan bir AODD pompasının şeması
