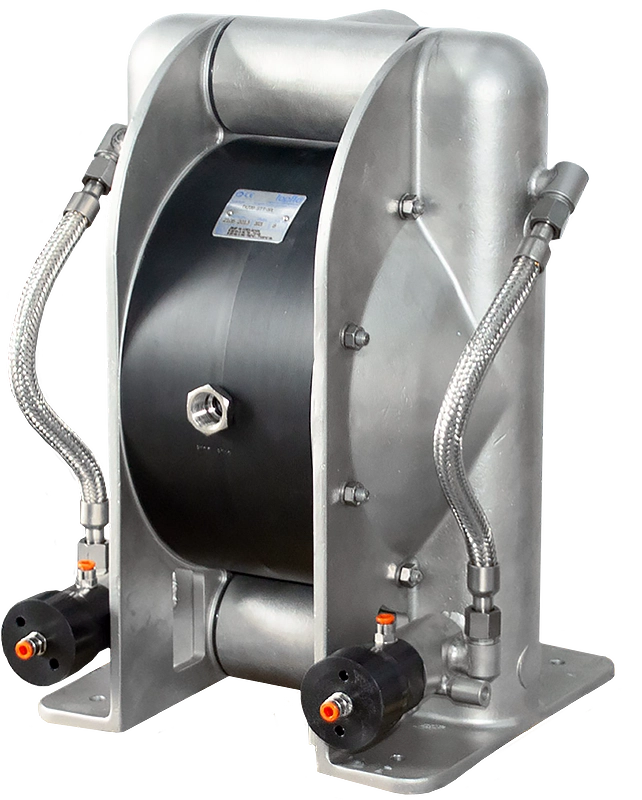

Tapflo TX metal diyaframlı pompalar, potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır. Standart Tapflo diyaframlı pompaların tüm avantajlarını korurken, ATEX Direktifi 2014/34/EU uyarınca EX zone 1 veya 0’da kullanılabilirler.

Tüm alüminyum ve dökme demir pompalar standart olarak ATEX sertifikalıdır ve EX zone 1’de kullanılabilir. Paslanmaz çelik pompalar için, tüm plastik parçalar antistatik malzemelerden yapılmıştır, bu da onların potansiyel olarak patlayıcı ortamlarda kullanılmalarını sağlar. Ayrıca topraklama ile donatılmıştır. Paslanmaz çelik pompalar EX zone 1 ve 0’da kullanılabilir.

Özel, antistatik yapı malzemelerinin kullanılması sayesinde, pompa üzerinde elektrostatik yük birikmesi olmaz.

Tapflo TX metal diyaframlı pompalar, potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır. Standart Tapflo diyaframlı pompaların tüm avantajlarını korurken, ATEX Direktifi 2014/34/EU uyarınca EX zone 1 veya 0’da kullanılabilirler.

Tüm alüminyum ve dökme demir pompalar standart olarak ATEX sertifikalıdır ve EX zone 1’de kullanılabilir. Paslanmaz çelik pompalar için, tüm plastik parçalar antistatik malzemelerden yapılmıştır, bu da onların potansiyel olarak patlayıcı ortamlarda kullanılmalarını sağlar. Ayrıca topraklama ile donatılmıştır. Paslanmaz çelik pompalar EX zone 1 ve 0’da kullanılabilir.

Özel, antistatik yapı malzemelerinin kullanılması sayesinde, pompa üzerinde elektrostatik yük birikmesi olmaz.

Teknik veri
Pompa kapasitesi: 49 m3/sa (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı boyutu: 3-15 mm
Sıcaklık: 110 °C
Gövde malzemeleri: alüminyum veya paslanmaz çelik AISI 316L
Diyafram malzemeleri: NBR, PTFE veya EPDM
Vana topu malzemeleri: NBR, PTFE, AISI 316L, EPDM, poliüretan veya seramik
Hava dağıtıcı malzemeleri: pirinç/NBR veya isteğe bağlı AISI 316L/FKM, PET/NBR veya PET/FKM
Malzeme tasarımlarındaki temel farklılıklar:
Alüminyum ve dökme demir Nötr pH’a sahip, hem kalın hem de seyreltilmiş, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar örneğin atölyelerde, boya endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir.
PTFE kaplamalı alüminyum Daha pahalı PTFE pompalarına bir alternatifin gerektiği ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için oluşturulmuştur. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar.
Asite dayanıklı çelik AISI 316L Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Kimyasal dirence sahip mekanik mukavemet ile karakterize edilirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantıları


Tapflo metal diyaframlı pompaların boyutları



TX25* 26 1/2″
TX70 78 3/4″
TX120 158  1″
TX220 330 1 1/2″
TX420 570 2″
TX820 820 3″
*TX25 yalnızca alüminyum ve dökme demir olarak mevcuttur
Tipik uygulamalar
Sektör Uygulama örneği
Genel sektör yağlar, katı yağlar, solventler, su, soğutma sıvıları, yağlayıcılar
Kimya asitler, alkaliler, alkoller, solventler, lateks, emülsiyonlar
Baskı yapıştırıcılar, katkı maddeleri, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler
İnşaat yapıştırıcılar, yağlar, macunlar, maden suyu ve çamurları
Seramik aşındırıcı sıvılar, sır, su, emayeler, kil
Ana faydalar
Konstrukcja metalowych pomp membranowych Tapflo 1. Opsiyonel Kamlok bağlantıları
Metal serisi diyaframlı pompalar, conta içeren erkek ve dişi parçalardan oluşan CAMLOCK bağlantıları ile sipariş edilebilir. Erkek parçayı dişi parçaya yerleştirip sabitleme elemanlarını manuel olarak bastırarak kilitlenirler.
2. Dayanıklı valf yuvaları
Valf yuvaları, valf kürelerinin çarpmasından kaynaklanan erozyona maruz kalır. En yüksek dayanıklılığı sağlamak için döküm içine gömülü yuvalar AISI 316 çeliğinden yapılmıştır.
3. Montaj esnekliği
Bağlantı noktaları 180° döndürülebilir. Konumu montaja göre ayarlamak için bağlantı noktasını çevirmeniz yeterlidir. BSP veya NPT iç dişli plastik bağlantı noktaları standart olarak tedarik edilir. Çift bağlantı noktaları da mevcuttur.
4. Düşük hava tüketimi
Hava besleme sistemi, tüm hava kanallarını en aza indirmek için tasarlanmıştır. Bu, tüm “ölü alanları” ortadan kaldırmış ve dolayısıyla maksimum pompa verimliliği elde edilmesini sağlamıştır.
Çalışma prensibi
Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Küresel vanalar, sıvıyı doğru yöne yönlendiren çek valf görevi görür.
Her döngü sırasında, deşarj diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir deşarj valfi ile çalışabileceği anlamına gelir.EMİŞGeri çekilen diyafram bir vakum oluşturur ve böylece ortam emiş olgusu meydana gelir.DEŞARJİkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu deşarj portuna doğru iter.
Zasada działania pomp membranowych Tapflo
İnşaat
Tapflo TX ATEX metal diyaframlı pompaların antistatik merkez blok malzemesi ATEX bölgeleri için antistatik malzemeden yapılmış plastik pompa bileşenleri

Pompaların tüm plastik bileşenleri antistatik malzemelerden (karbon dolgulu) yapılmıştır, bu nedenle potansiyel olarak patlayıcı ortamlarda kullanıma uygundur.

İletken malzeme elektrostatik güvenliği sağlar. Bu, pompada yük birikmeyeceği anlamına gelir. Malzemedeki iletken pigment, yüzey voltajını 105 W’ın altına düşürür. Pigmentler, merkez bloğun siyah olmasına neden olur, ancak bu, termoplastik malzemelerin özelliklerini, yani kimyasal direncini etkilemez.

Uzatılmış ömürlü diyaframlar

Tapflo diyaframları, ağır hizmet uygulamaları için ideal olan kompozit yapılardır ve akışkanla temas eden tamamen düzgün bir yüzey sağlar. Bu, diyaframdan sızıntıları önler ve temiz tutar.

Diyaframlar, tüm ihtiyaçlara uyacak şekilde çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR.

Tapflo diyaframlı pompalarda diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve bitirme süreci, kompozit diyaframın uzun hizmet ömrünü garanti eder ve milyonlarca vuruşa dayanır. Bileşen malzemeleri, kompozit diyafram teknolojisi ve presleme ile kalıplama işlemi için özel olarak üretilmiş ve uyarlanmıştır.
Elemanlar kimyasal ajanlar ve yapıştırıcılar kullanılarak birleştirilir.

Tapflo diyaframlı pompalarda kompozit diyafram yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo diyaframlı pompalarda hava dağıtıcıları Ekonomik güç kaynağı – hava dağıtıcıları

Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasındaki pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcı yağlama gerektirmez. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur.

Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik

Bilyalı çekvalfler

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çekvalf ile donatılmıştır.
Bilyalı valfler, en basit ve en güvenilir çekvalf tasarımına sahiptir. Sızdırmazlık ve kolay temizlik ve değiştirme ile karakterize edilirler.

Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L.

Tapflo diyaframlı pompalarda bilyalı valfler
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

Pompa kapasitesi: 49 m3/sa (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı boyutu: 3-15 mm
Sıcaklık: 110 °C
Gövde malzemeleri: alüminyum veya paslanmaz çelik AISI 316L
Diyafram malzemeleri: NBR, PTFE veya EPDM
Vana topu malzemeleri: NBR, PTFE, AISI 316L, EPDM, poliüretan veya seramik
Hava dağıtıcı malzemeleri: pirinç/NBR veya isteğe bağlı AISI 316L/FKM, PET/NBR veya PET/FKM
Malzeme tasarımlarındaki temel farklılıklar:
Alüminyum ve dökme demir Nötr pH’a sahip, hem kalın hem de seyreltilmiş, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar örneğin atölyelerde, boya endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir.
PTFE kaplamalı alüminyum Daha pahalı PTFE pompalarına bir alternatifin gerektiği ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için oluşturulmuştur. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar.
Asite dayanıklı çelik AISI 316L Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Kimyasal dirence sahip mekanik mukavemet ile karakterize edilirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantıları


Tapflo metal diyaframlı pompaların boyutları



TX25* 26 1/2″
TX70 78 3/4″
TX120 158  1″
TX220 330 1 1/2″
TX420 570 2″
TX820 820 3″
*TX25 yalnızca alüminyum ve dökme demir olarak mevcuttur
