ATEX bölgeleri için plastik diyaframlı pompalar

ATEX bölgeleri için plastik diyaframlı pompalar

TEKLİF İSTEMİ +46 303 63390

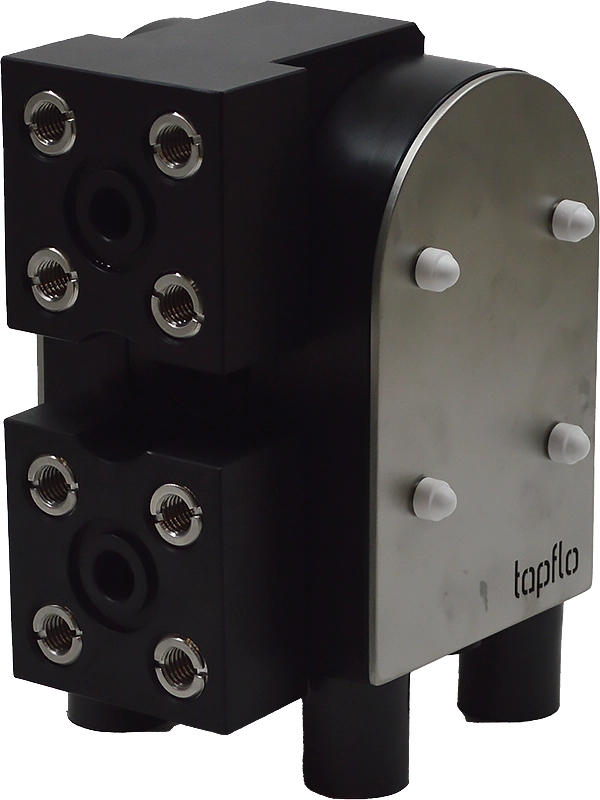

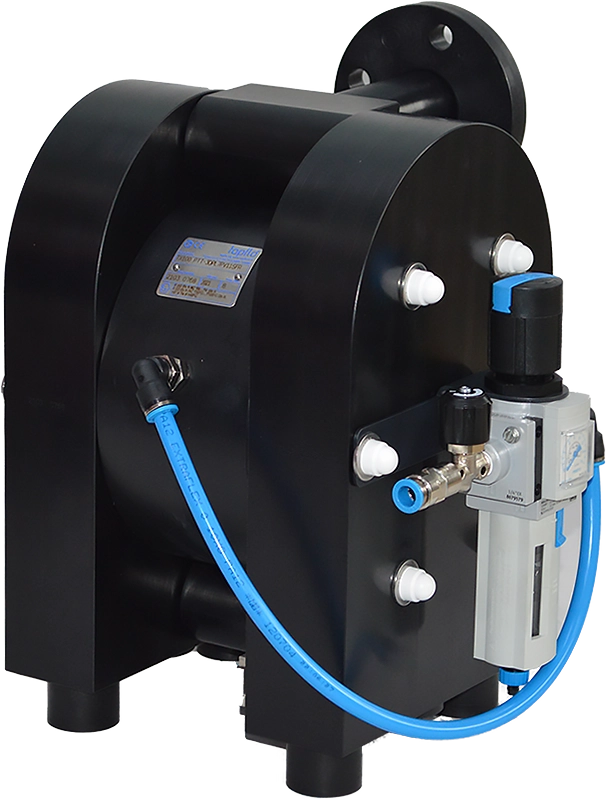

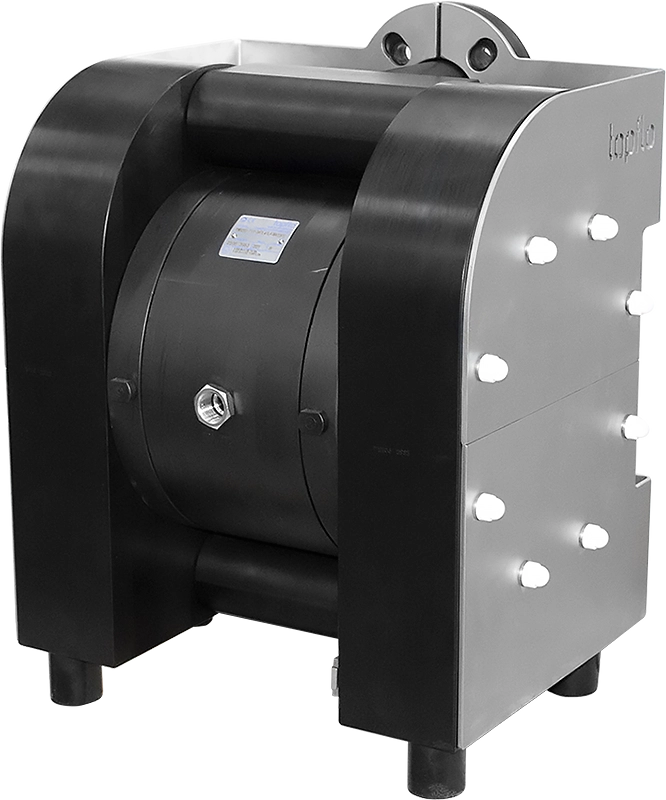

Tapflo TX diyaframlı pompalar, antistatik PE ve PTFE’den yapılmış olup potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır. ATEX Direktifi 2014/34/EU’ya uygun olarak 1. Bölge EX’de kullanılabilirler, standart Tapflo PE/PTFE diyaframlı pompaların tüm avantajlarını koruyarak – farklı yoğunluklarda, kimyasal agresiflikte veya katı madde içeriğine sahip ortamları pompalayabilirler. Basit bir tasarıma sahiptirler, elektrik gücü gerektirmezler, kolay bakım ve servis maliyetlerinin maksimum düzeyde azaltılmasını garanti ederler.

Özel, antistatik yapı malzemelerinin kullanılması sayesinde, pompa üzerinde elektrostatik yük birikmesi olmaz. İletken malzeme katkı maddeleri, pompa yüzeyinin elektriksel iletkenliğini artırır. Tapflo TX diyaframlı pompaların bir uygulama örneği, örneğin alkol ve solventlerin taşınması olabilir.

Tapflo TX diyaframlı pompalar, antistatik PE ve PTFE’den yapılmış olup potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır. ATEX Direktifi 2014/34/EU’ya uygun olarak 1. Bölge EX’de kullanılabilirler, standart Tapflo PE/PTFE diyaframlı pompaların tüm avantajlarını koruyarak – farklı yoğunluklarda, kimyasal agresiflikte veya katı madde içeriğine sahip ortamları pompalayabilirler. Basit bir tasarıma sahiptirler, elektrik gücü gerektirmezler, kolay bakım ve servis maliyetlerinin maksimum düzeyde azaltılmasını garanti ederler.

Özel, antistatik yapı malzemelerinin kullanılması sayesinde, pompa üzerinde elektrostatik yük birikmesi olmaz. İletken malzeme katkı maddeleri, pompa yüzeyinin elektriksel iletkenliğini artırır. Tapflo TX diyaframlı pompaların bir uygulama örneği, örneğin alkol ve solventlerin taşınması olabilir.

Teknik veri
Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 100 °C
Gövde malzemeleri: antistatik PE, antistatik PTFE
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM
Vana topu malzemeleri: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
Hava dağıtıcı malzemeleri: pirinç, AISI 316L çelik veya PET
Malzeme tasarımlarındaki temel farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantıları


Tapflo plastik diyaframlı pompaların boyutları
TXR09 11 1/4″
TXR20 24 3/8″
TX50 60  1/2″
TX100 125 1″
TX200 330 1 1/2″
TX400 570 2″
TX800 820 3″
Tipik uygulamalar
Sektör Uygulama örneği
Kimya asitler, bazlar, alkoller, solventler, lateks, emülsiyonlar
Gıda CIP sıvıları, baharatlar, pigmentler
Kağıt tutkallar, bulamaçlar, yapıştırıcılar, incelticiler, reçine, sodyum silikat, titanyum oksit
Yüzey işlemleri galvanik banyolar, asitler, solventler, anot çamurları, vernikler, emayeler
Atık su arıtma tesisleri çamur, flokülantlar, filtre preslerine uygulama, nötralizasyon
Elektronik sıvıların taşınması, “ultra” saf ortamlar, elektrolitik kaplama çözeltileri, cıva, solventler
Baskı tutkallar, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler
Ana faydalar
Advantages of Tapflo plastic diaphragm pumps 1. Kurulum esnekliği
Bağlantı noktaları 180° dönebilir. Konumunu kurulumunuza göre ayarlamak için bağlantı noktasını çevirmeniz yeterlidir. Standart olarak BSP veya NPT iç dişli plastik bağlantı noktaları tedarik edilir. Paslanmaz çelik dahil diğer versiyonlar talep üzerine mevcuttur.
2. Sağlam ve dayanıklı gövde
Pompa gövdesi masif PE veya PTFE bloktan işlenmiştir. Sağlam yapı, mekanik yüklere ve agresif kimyasallara karşı koruma sağlar.
3. Düşük hava tüketimi
Hava besleme sistemi, tüm hava kanallarını en aza indirecek şekilde tasarlanmıştır. Bu, tüm “ölü alanları” ortadan kaldırmış ve dolayısıyla maksimum pompa verimliliği elde edilmesini sağlamıştır.
4. Kimyasallar için tasarlanmış yapı
Çok katmanlı diyafram, ortam tarafında tamamen düzgün bir yüzeye (metal elemanlar olmadan) sahiptir. Bu, kimyasalların taşınması için ideal bir çözümdür.
Çalışma prensibi
Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Küresel vanalar, sıvıyı doğru yöne yönlendiren çekvalf görevi görür.
Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyaframın ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.EMME
Geri çekilen diyafram bir vakum oluşturur ve böylece ortamın emilmesi olgusu meydana gelir.BOŞALTMA
İkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu boşaltma portuna doğru iter.
Tapflo Diyaframlı Pompa Çalışma Prensibi
İnşaat
Tapflo TX ATEX diyaframlı pompa gövdesi için antistatik malzeme ATEX bölgeleri için antistatik gövde malzemesi

İletken malzeme elektrostatik güvenliği sağlar. Bu, pompada yük birikmeyeceği anlamına gelir. Malzemedeki iletken pigment, yüzey voltajını 105 W’ın altına düşürür. Pigmentler pompaya siyah renk verir, ancak bu, termoplastik malzemelerin kimyasal direnci gibi özellikleri etkilemez.

Uzun ömürlü diyaframlar

Tapflo diyaframları, kompozit yapılardır, ağır hizmet uygulamaları için idealdir ve ortamla temas eden tamamen düzgün bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz tutar.

Diyaframlar tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR.

Tapflo diyaframlı pompalarda diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve son işlem süreci, milyonlarca vuruşa dayanacak kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve presleme ile kalıplama işlemine uyarlanır.
Elemanlar kimyasal maddeler ve yapıştırıcılar kullanılarak monte edilir.

Tapflo diyaframlı pompalarda kompozit diyafram yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo diyaframlı pompalarda hava dağıtıcıları Ekonomik güç kaynağı – hava dağıtıcıları

Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasında pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcı yağlama gerektirmez. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur.

Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik

Bilyalı çek valfler

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valf ile donatılmıştır.
Bilyalı valfler en basit ve en güvenilir çek valf tasarımına sahiptir. Sızdırmazlık ve kolay temizlik ve değiştirme ile karakterize edilirler.

Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L.

Tapflo diyaframlı pompalarda bilyalı valfler
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 100 °C
Gövde malzemeleri: antistatik PE, antistatik PTFE
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM
Vana topu malzemeleri: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
Hava dağıtıcı malzemeleri: pirinç, AISI 316L çelik veya PET
Malzeme tasarımlarındaki temel farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantıları


Tapflo plastik diyaframlı pompaların boyutları
TXR09 11 1/4″
TXR20 24 3/8″
TX50 60  1/2″
TX100 125 1″
TX200 330 1 1/2″
TX400 570 2″
TX800 820 3″
