Esnek Boşaltma Sistemimiz ile verimli ve güvenli tank boşaltma operasyonları deneyimleyin. IBC’ler (Ara Dökme Konteynerler), Mauser, Goodpack veya Bag-in-Box® kapları, tote’lar, variller, fıçılar ve çeşitli diğer depolama kaplarını işlemek üzere tasarlanan bu sistem, geniş bir endüstriyel yelpazede hem düşük hem de yüksek viskoziteli ürünleri verimli bir şekilde yönetir. Güvenilir bir emme mızrak mekanizması kullanarak, yenilikçi tasarımı ve özelleştirilebilir kontrol sistemi, en yüksek endüstriyel güvenlik standartlarını korurken optimum performansı sağlar. Standart ve tehlikeli ortamlar için uygun olup, operasyonel verimliliği artırır ve otomatik çalışma sayesinde önemli zaman tasarrufu sağlar.

Esnek Boşaltma Sistemimiz ile verimli ve güvenli tank boşaltma operasyonları deneyimleyin. IBC’ler (Ara Dökme Konteynerler), Mauser, Goodpack veya Bag-in-Box® kapları, tote’lar, variller, fıçılar ve çeşitli diğer depolama kaplarını işlemek üzere tasarlanan bu sistem, geniş bir endüstriyel yelpazede hem düşük hem de yüksek viskoziteli ürünleri verimli bir şekilde yönetir. Güvenilir bir emme mızrak mekanizması kullanarak, yenilikçi tasarımı ve özelleştirilebilir kontrol sistemi, en yüksek endüstriyel güvenlik standartlarını korurken optimum performansı sağlar. Standart ve tehlikeli ortamlar için uygun olup, operasyonel verimliliği artırır ve otomatik çalışma sayesinde önemli zaman tasarrufu sağlar.

Uygulama
Sektör Uygulama örneği
Kimya Asitler, kostik çözeltiler, alkoller, solventler, lateks, emülsiyonlar ve çeşitli kimyasal bileşikler.
Gıda Meyve suyu, meyve veya sebze konsantresi, CIP sıvıları, pigmentler, sıvı gıda ürünleri.
Kağıt Yapıştırıcılar, bulamaçlar, bağlayıcılar, incelticiler, reçineler.
Yüzey İşlem Elektroliz banyoları, çeşitli asitler, solventler, anot çamurları, vernikler, emayeler.
Atık Su Arıtma Çamur pompalanması, flokülantlar, filtre pres uygulamaları, nötralizasyon.
Elektronik Sıvıların taşınması, ultra saf ortamlar, kaplama çözeltileri, cıva, solventler.
Baskı Yapıştırıcılar, katkı maddeleri, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler.
Uyumlu kaplar

Boşaltma Sistemimiz, aşağıdakiler dahil olmak üzere çeşitli depolama kaplarını işlemek üzere tasarlanmıştır:

  • IBC’ler (Ara Dökme Konteynerleri). Sıvı ve granül maddelerin depolanması ve taşınması için yaygın olarak kullanılan büyük, yeniden kullanılabilir kaplar.
  • Mauser Konteynerleri. Tehlikeli ve tehlikeli olmayan malzemelerin güvenli depolanması için tasarlanmış sağlam endüstriyel kaplar.
  • Goodpack Konteynerleri. Dökme sıvı ve yarı katı taşıma için ideal, yeniden kullanılabilir, katlanabilir metal kaplar.
  • Bag-in-Box® Konteynerleri. Sıvı ürünleri güvenli bir şekilde saklamak ve dağıtmak için iç astarlı esnek ambalaj çözümü.
  • Tanklar. Sıvılar, kimyasallar ve gıda ürünleri için birden fazla endüstride kullanılan çok yönlü depolama üniteleri.
  • Fıçılar ve Variller. Sıvılar, kimyasallar ve petrol ürünleri için uygun silindirik depolama kapları.
  • Özel Müşteri Bazlı Kaplar. Benzersiz depolama ve operasyonel ihtiyaçları karşılamak üzere tasarlanmış özel yapım çözümler.
Depolama Tankları IBC Konteyner
Tapflo Solutions Tank Boşaltma Sistemi için Depolama Tankları Tapflo Solutions Tank Boşaltma Sistemi için IBC Konteynerleri
Varil Özelleştirilmiş Tanklar
Tapflo Solutions Tank Boşaltma Sistemi için Variller Tapflo Solutions Tank Boşaltma Sistemi için Tanklar
Sistem bileşenleri

Boşaltma Sistemimiz, güvenilirlik ve dayanıklılık için tasarlanmış özenle seçilmiş bileşenlere sahiptir. Sistemin kalbi, PTFE diyaframlı ve entegre darbeli sönümleyicili valf kürelerine sahip Hava Tahrikli Çift Diyaframlı Pompa (örneğin, Tapflo TK200 PTT) olup, geniş bir sıvı yelpazesiyle verimli çalışmayı sağlar. Emme lansı, türbülansı en aza indirmek ve akışı optimize etmek için bir bölme plakası içerir. Mobil çerçeve, kolay nakliye için 4 tekerlekli bir tasarıma sahipken, pnömatik kontrol sistemi veya manuel vinç, ihtiyaçlarınıza bağlı olarak hem standart hem de ATEX uyumlu versiyonlarda mevcuttur. Sistem ayrıca güvenli hortum bağlantıları için bir kamlock bağlantısı içerir.

Entegre darbeli sönümleyicili pompa
Basınç dalgalanmalarını en aza indirerek sabit bir sıvı akışı sağlar ve performansı artırır.
Mobil 4 Tekerlekli Çerçeve
Sağlam yapı, tekerlekli tekerlekler ve stabilite ve mobilite için kilitleme frenleri. Çerçeve, farklı çevresel koşullara uyacak şekilde paslanmaz çelik veya siyah çelik versiyonlarda mevcuttur.
Kamlock Bağlantısı
Güvenli ve sorunsuz hortum bağlantısı için hızlı bağlantı kuplajı.
Tapflo Solutions tank boşaltma sistemi için entegre darbeli sönümleyicili pompa Tapflo Solutions tank boşaltma sistemi için 4 tekerlekli çerçeve Tapflo Solutions tank boşaltma sistemi için kamlock konektörü
Paslanmaz çelik emme lansı
Aşındırıcı maddeler ve kalın sıvılar için uygun, esnek metal lans.
Plastik emme lansı
Kimyasal olarak agresif ve genel amaçlı uygulamalar için ideal, hafif alternatif.
Tapflo Solutions tank boşaltma sistemi için metal emme lansı Tapflo Solutions tank boşaltma sistemi için plastik emme lansı



Çalışma prensibi

Boşaltma Sistemi, basit ama etkili bir prensiple çalışır. Operatörler, üniteyi mobil şasiyi kullanarak IBC, tank veya varilin yakınına konumlandırır, ardından forklift veya manuel transpalet ile konteyneri destek yapısının altına yerleştirir. Emiş lansı istenen seviyeye indirilir ve pompalama işlemi TEK BİR BAŞLAT düğmesine basılarak başlatılır.

Mızrak konumlandırma sistemi

Boşaltma Sistemi, farklı operasyonel ihtiyaçlara uyum sağlamak için esnek lans konumlandırma sistemine sahiptir. Lans, otomatik kontrol için pnömatik aktüatör veya hassas manuel ayarlama için manuel vinç kullanılarak ayarlanabilir. Her iki seçenek de standart ve ATEX uyumlu versiyonlarda mevcuttur, bu da müşterilerin kendi özel gereksinimleri için en iyi çözümü seçmelerine olanak tanır. Bu basit kullanım, çeşitli endüstriyel ortamlarda verimlilik ve kullanım kolaylığı sağlar.

Ayarlanabilir Lans Yüksekliği
Yüksekliği ayarlanabilir mekanizma, çeşitli kap boyutlarına hassas daldırma sağlar.
Pnömatik Aktüatör
Manuel çaba gerektirmeden zahmetsiz konumlandırma için otomatik sistem.
Manuel Vinç
Lansın kontrollü hareketi için elle çalıştırılan ayarlama aleti.
  Regulacja lancy ssawnej systemu rozładunku zbiorników Tapflo Solutions Siłownik pneumatyczny systemu rozładunku zbiorników Tapflo Solutions Ręczna wciągarka systemu rozładunku zbiorników Tapflo Solutions
Kontrol sistemi

Boşaltma Sistemi, farklı operasyonel gereksinimleri karşılamak üzere iki farklı kontrol konfigürasyonu sunar. Müşteriler, belirli ihtiyaçlarına göre elektrikli veya pnömatik kontrol paneli arasında seçim yapabilirler. Hem standart hem de ATEX uyumlu versiyonlar, farklı çalışma ortamlarına uyum sağlamak için her iki konfigürasyonu da destekler. Ek olarak, sistem bir radar seviye sensörü ile entegre edilebilir, bu da konteyner doluluk seviyelerine göre otomatik çalışmayı sağlar. Kurulduğunda, bu sensör, konteyner boşaldığında pompalama işlemini otomatik olarak durdurur ve yeni dolu bir konteyner algılandığında işlemi yeniden başlatır. Bu isteğe bağlı özellik, manuel müdahale ihtiyacını azaltarak otomasyonu artırır.

Sorunsuz çalışma için temel komutlara sahip basit arayüz.

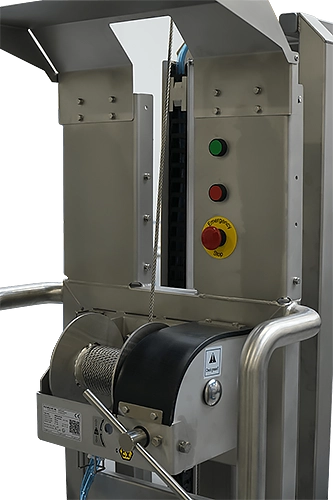

Tapflo Solutions Tank Unloading System Control Panel

Güvenlik özellikleri

Güvenlik önceliğimizdir Boşaltma Sistemi tasarımımızda. Sistem, gerektiğinde acil durumlar için acil durdurma fonksiyonu içerir ve süreci anında keser. Entegre pulsasyon damperi aşırı türbülansı önler çalışma sırasında, pürüzsüz ve güvenli ürün transferi sağlar. Hava Tahrikli Çift Diyaframlı (AODD) pompa kuru çalışabilir ve hatta pompalama hattında deşarjın olmadığı durumlarda bile, bu da onu kullanımı son derece basit ve güvenli hale getirir. Tehlikeli maddelerin pompalanması için, ek koruma sağlayarak ve hassas ortamlarda güvenliği sağlayarak olası sızıntılara karşı ek koruma sunan Bariyer (TB) pompa versiyonunu kullanmanızı öneririz.

Acil Durdurma Butonu
Kritik durumlarda operasyonları durdurmak için anında kapatma özelliği.
Pulsasyon Damperi
Pürüzsüz bir transfer süreci sağlamak için basınç dalgalanmalarını dengeler.
Guardian Sistemli AODD Pompa
Diyafram arızası durumunda sızıntıyı önleyen ekstra koruma katmanı.
Regulacja lancy ssawnej systemu rozładunku zbiorników Tapflo Solutions Tłumik pulsacji systemu rozładunku zbiorników Tapflo Solutions AODD pumps with Guardian system
Ek notlar

Boşaltma Sistemi, çeşitli operasyonel gereksinimleri karşılamak üzere çeşitli konfigürasyonlarda mevcuttur. Optimal sistem performansı için, teknik ekibimizle özel uygulama ihtiyaçlarınızı görüşmenizi öneririz. Sisteminizi en yüksek verimlilikte çalıştırmanızı sağlamak için kapsamlı dokümantasyon, kurulum desteği ve bakım hizmetleri sunuyoruz. Çok yönlülüğü ve güvenilir tasarımı, verimli ve güvenli transfer operasyonları gerektiren tesisler için ideal bir çözüm olmasını sağlar.

  • Uygulama

  • Uyumlu kaplar

  • Sistem bileşenleri

  • Çalışma prensibi

  • Mızrak konumlandırma sistemi

  • Kontrol sistemi

  • Güvenlik özellikleri

  • Ek notlar

Sektör Uygulama örneği
Kimya Asitler, kostik çözeltiler, alkoller, solventler, lateks, emülsiyonlar ve çeşitli kimyasal bileşikler.
Gıda Meyve suyu, meyve veya sebze konsantresi, CIP sıvıları, pigmentler, sıvı gıda ürünleri.
Kağıt Yapıştırıcılar, bulamaçlar, bağlayıcılar, incelticiler, reçineler.
Yüzey İşlem Elektroliz banyoları, çeşitli asitler, solventler, anot çamurları, vernikler, emayeler.
Atık Su Arıtma Çamur pompalanması, flokülantlar, filtre pres uygulamaları, nötralizasyon.
Elektronik Sıvıların taşınması, ultra saf ortamlar, kaplama çözeltileri, cıva, solventler.
Baskı Yapıştırıcılar, katkı maddeleri, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler.

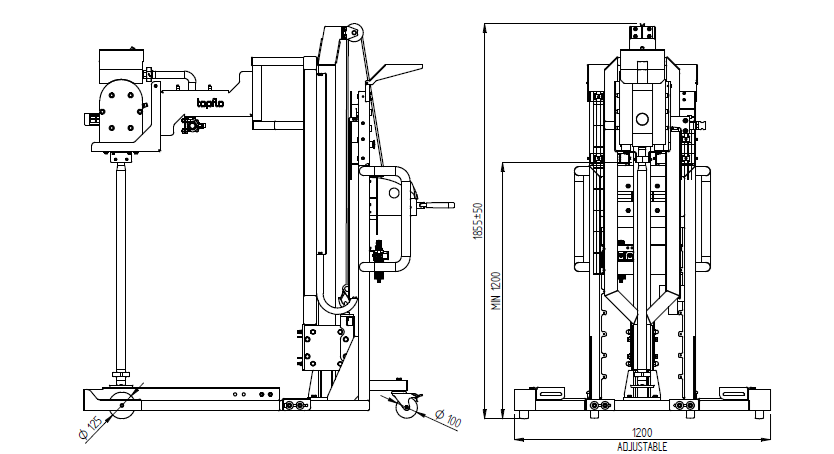

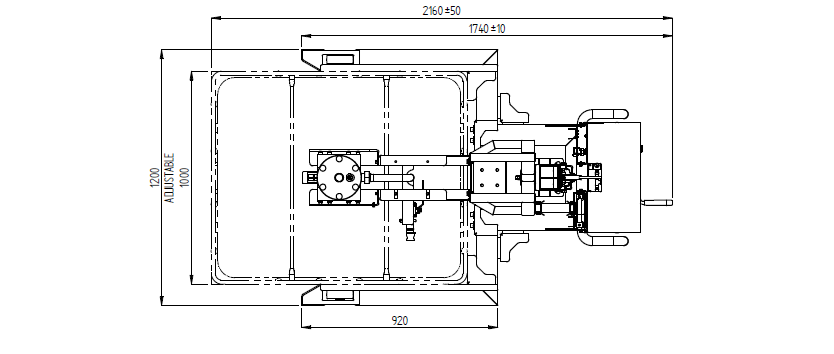

Boyutlar
