Dalgıç drenaj pompaları – SB serisi

Dalgıç drenaj pompaları – SB serisi

TEKLİF İSTEMİ +46 303 63390

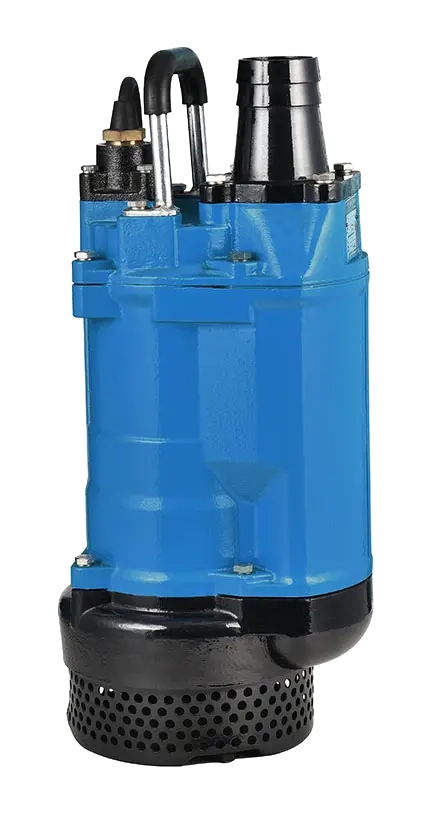

Tapflo SB pompaları sağlam dökme demirden yapılmıştır, pompa gün be gün sorunsuz çalışır. Yüksek basınca dayanıklı mekanik salmastır kullanımı sayesinde pompanın maksimum daldırma derinliği önemli ölçüde artırılmıştır. Aşınma plakalı (sfero dökme demir) yüksek krom alaşımlı yarı açık çark, aşındırıcı malzemelere karşı dayanıklılık sağlar.

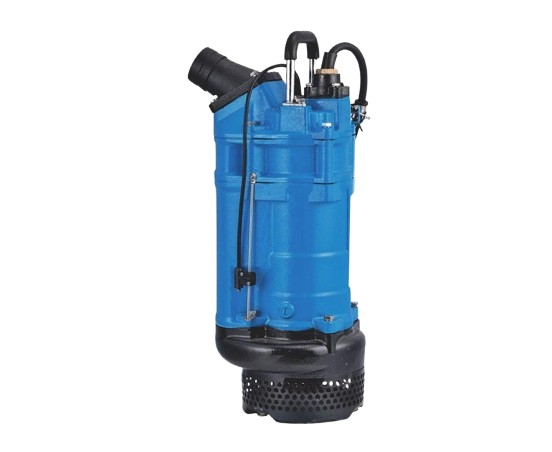

Pompa motoru hermetik olarak kapatılmıştır ve dahili termal korumaya sahiptir. SB2-22’den SB4-37’ye kadar olan boyutlar (E) sembolü ile işaretlenmiş seviye kontrol sensörü ile donatılabilir.

80 mm/3”’e kadar olan boşaltma ağızlı modeller, kullanıcının hortumun bükülmesini veya kıvrılmasını önlemek için boşaltma hortumunu yatay veya dikey yönde ayarlamasına olanak tanıyan iki konumlu bir çıkış bağlantısına sahiptir. Bu modeller, BSP dişli adaptörü ile birlikte gelir.

Tapflo SB pompaları sağlam dökme demirden yapılmıştır, pompa gün be gün sorunsuz çalışır. Yüksek basınca dayanıklı mekanik salmastır kullanımı sayesinde pompanın maksimum daldırma derinliği önemli ölçüde artırılmıştır. Aşınma plakalı (sfero dökme demir) yüksek krom alaşımlı yarı açık çark, aşındırıcı malzemelere karşı dayanıklılık sağlar.

Pompa motoru hermetik olarak kapatılmıştır ve dahili termal korumaya sahiptir. SB2-22’den SB4-37’ye kadar olan boyutlar (E) sembolü ile işaretlenmiş seviye kontrol sensörü ile donatılabilir.

80 mm/3”’e kadar olan boşaltma ağızlı modeller, kullanıcının hortumun bükülmesini veya kıvrılmasını önlemek için boşaltma hortumunu yatay veya dikey yönde ayarlamasına olanak tanıyan iki konumlu bir çıkış bağlantısına sahiptir. Bu modeller, BSP dişli adaptörü ile birlikte gelir.

Teknik veri
Model​
(50 Hz)
Seviye
Kontrolü
Motor Gücü Voltaj Nominal Kapasite Nominal Kaldırma
Yüksekliği
Maks. Kapasite Maks. Kaldırma Yüksekliği​ Serbest Çark Geçişi Maks. Derinlik
kW V m3/h​ l/min​ m m3/h l/min​ m mm m
SB2(E)-22 (E) Sensör 2.2 400 18 300 20 33 550 26 8.5 25

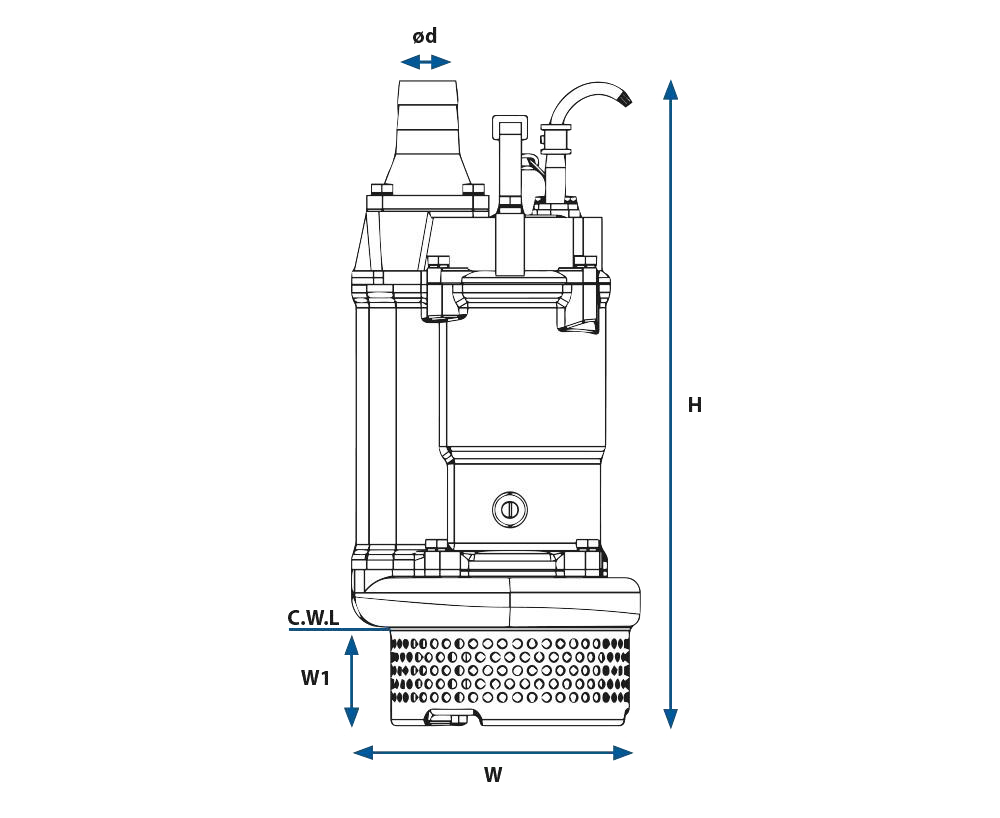

Boyutlar

“`html

Model​
(50 Hz)
Yükseklik
(H)​
Genişlik
(W)​
Net Ağırlık Boşaltma Ağzı
(ød)
C.W.L*
(W1)
mm mm Kg mm mm
SB2(E)-22 505 (582) 235 (235) 39
(44)
50
(50)
120 (120)
SB3(E)-22 505 (582) 235 (235) 39
(44)
50
(50)
120 (120)
SB2(E)-37 629 (707) 283 (283) 63
(71)
50
(50)
150 (150)
SB3(E)-37 629 (707) 283 (283) 63
(71)
50
(50)
150 (150)
SB4(E)-37 629 (707) 283 (283) 63
(72)
100
(100)
150 (150)
SB4-55 590 283 77 100 150
SB4-75 676 330 106 100 190
SB6-75 676 330 108 150 190
SB6-11 695 373 139 150 139

Sabit akan seviyesi
“`

Özellikler ve Faydalar
  • Etkili motor soğutma
    Çıkış kanalı motor muhafazasının bir parçasıdır ve motoru etkili bir şekilde soğutur
  • Aşırı ısınma koruması
    Pompa aşırı sıcaklıklarda durur, otomatik olarak soğur ve tekrar çalışır
  • Otomatik seviye kontrolü
    İsteğe bağlı şamandıralı anahtar ve seviye sensörü, cihazın çalışmasını su seviyesine göre kontrol eder
  • Faz ters çevirme koruması
    Doğru dönüş yönünü sağlar
  • Karıştırıcılı modeller
    Tıkanmayı en aza indirir, pompa içinden serbest akışı sağlar
  • Sağlam yapı
    Pompa gövdesi ve motoru dökme demir veya paslanmaz çelikten yapılmıştır
  • Teknik veri

  • Boyutlar

  • Özellikler ve Faydalar

Model​
(50 Hz)
Seviye
Kontrolü
Motor Gücü Voltaj Nominal Kapasite Nominal Kaldırma
Yüksekliği
Maks. Kapasite Maks. Kaldırma Yüksekliği​ Serbest Çark Geçişi Maks. Derinlik
kW V m3/h​ l/min​ m m3/h l/min​ m mm m
SB2(E)-22 (E) Sensör 2.2 400 18 300 20 33 550 26 8.5 25

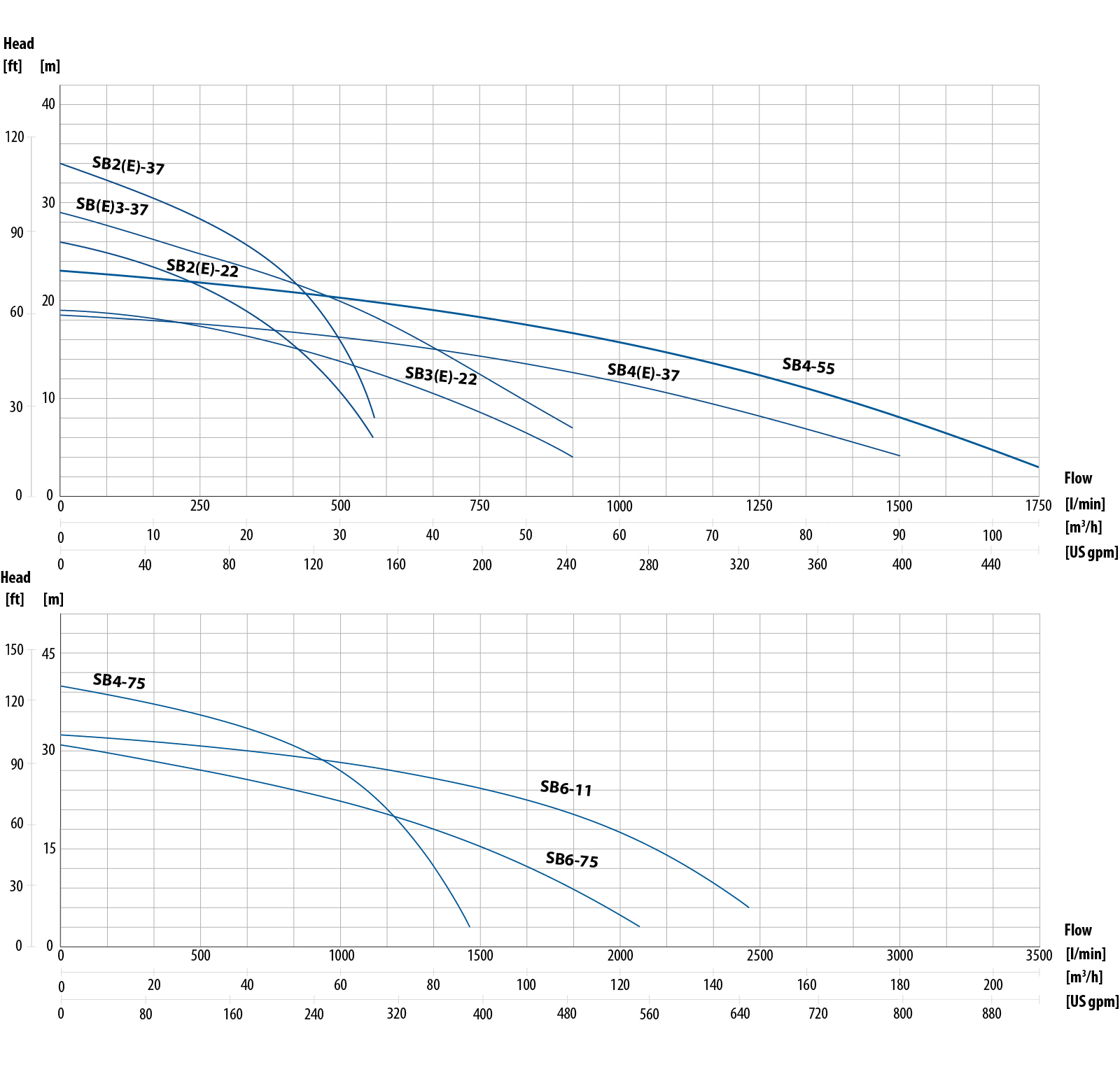

Performans eğrileri
