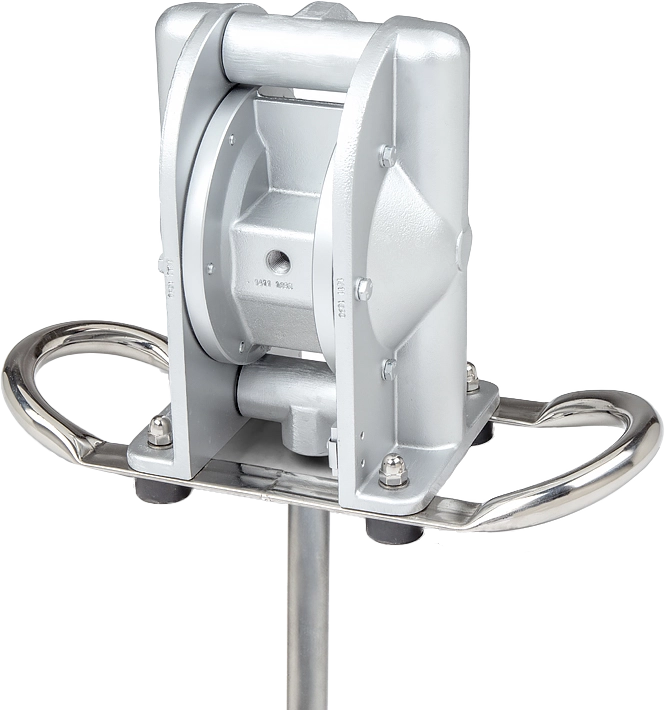

Diyaframlı varil pompaları – TD serisi
Tapflo varil pompaları, varillerin ve tankların rahatça boşaltılmasını sağlayan hafif ve mobil cihazlardır. Kompakt tasarımları, pompanın farklı kaplar arasında kolayca taşınmasına olanak tanır, bu nedenle çeşitli yerlerde kullanılabilirler ve zorlu endüstriyel koşullarda bile rahat boşaltma ve kolay kullanım sağlarlar. Plastik veya metal versiyonları mevcuttur, PP, PTFE veya AISI 316L çelikten yapılmış bir daldırma tüpü ve AISI 316L çelikten yapılmış bir tutamak ile donatılmıştır. Tüp, 2 metreye kadar herhangi bir uzunlukta temin edilebilir.
Tapflo plastik diyaframlı pompalar, yoğunluğu, kimyasal agresifliği veya katı madde içeriği ne olursa olsun neredeyse her sıvıyı pompalamak için çok yönlü bir çözümdür. Kompakt ve basit bir tasarıma sahiptirler, elektrik gücü gerektirmezler ve bakımları son derece kolaydır.
HIZLI GERÇEKLER
ÖZELLİKLER & FAYDALAR
Tapflo varil pompaları, varillerin ve tankların rahatça boşaltılmasını sağlayan hafif ve mobil cihazlardır. Kompakt tasarımları, pompanın farklı kaplar arasında kolayca taşınmasına olanak tanır, bu nedenle çeşitli yerlerde kullanılabilirler ve zorlu endüstriyel koşullarda bile rahat boşaltma ve kolay kullanım sağlarlar. Plastik veya metal versiyonları mevcuttur, PP, PTFE veya AISI 316L çelikten yapılmış bir daldırma tüpü ve AISI 316L çelikten yapılmış bir tutamak ile donatılmıştır. Tüp, 2 metreye kadar herhangi bir uzunlukta temin edilebilir.
Tapflo plastik diyaframlı pompalar, yoğunluğu, kimyasal agresifliği veya katı madde içeriği ne olursa olsun neredeyse her sıvıyı pompalamak için çok yönlü bir çözümdür. Kompakt ve basit bir tasarıma sahiptirler, elektrik gücü gerektirmezler ve bakımları son derece kolaydır.
| Pompa kapasitesi: | 7,5 m3/sa (125 l/dak) | |
| Maks. deşarj basıncı: | 8 bar | |
| Maks. katı madde boyutu: | 3-15 mm | |
| Sıcaklık: | 110 °C | |
| Gövde malzemeleri: | PE, PTFE, antistatik PE veya PTFE, alüminyum veya paslanmaz çelik AISI 316L | |
| Diyafram malzemeleri: | plastik versiyon: PTFE, PTFE 1705B, EPDM, NBR, FKM
metal versiyon: NBR, PTFE veya EPDM |
|
| Küresel vana malzemeleri: | plastik versiyon: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
metal versiyon: NBR, PTFE, AISI 316L, EPDM, poliüretan veya seramik |
|
| Hava dağıtıcı malzemeleri: | plastik versiyon: pirinç, AISI 316L çelik veya PET
metal versiyon: pirinç/NBR veya isteğe bağlı AISI 316L/FKM, PET/NBR veya PET/FKM |
|
| Malzeme tasarımlarındaki temel farklılıklar: | ||
| PE HD (polietilen) | Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE çoğu agresif kimyasala, örneğin konsantre asitlere ve alkalilere karşı dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir. | |
| PTFE (saf politetrafloroetilen) | Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar en aşındırıcı maddeleri bile, örneğin konsantre nitrik asidi taşıyabilir. Maksimum çalışma sıcaklığı 100 °C’dir. | |
| Alüminyum ve dökme demir | Nötr pH’lı, hem yoğun hem de seyreltik, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar örneğin atölyelerde, boyama endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir. | |
| PTFE kaplamalı alüminyum | Daha pahalı PTFE pompalarına bir alternatifin gerektiği, ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için üretilmiştir. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar. | |
| AISI 316L paslanmaz çelik | Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Mekanik dayanımı kimyasal dirence birleştirirler. AISI 316L çelik, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır. | |
| Mevcut boyutlar: | ||||
| Model | Maks. kapasite (l/dak) | Çıkış/deşarj bağlantıları | Giriş/emme bağlantıları | ![]() ![]() |
| plastik versiyon: | ||||
| TRD20 | 24 | 3/8″ | 1/2″ (PE) 3/8″ (PTFE) |
|
| TD50 | 60 | 1/2″ | 1/2″ (PE) 3/4″ (PTFE) |
|
| TD100* | 125 | 1″ | 1″ | |
| metal versiyon: | ||||
| TXD25* | 25 | 1/2″ | ||
| TXD70 | 70 | 3/4″ | ||
| TXD100 | 120 | 1″ | ||
| *TD100 sadece PE (kulp olmadan) olarak mevcuttur *TXD25 sadece alüminyum olarak mevcuttur |
||||
| Sektör | Uygulama örneği |
| plastik versiyon: | |
| Kimya | asitler, bazlar, alkoller, çözücüler, lateks, emülsiyonlar |
| Gıda | CIP sıvıları, baharatlar, pigmentler |
| Kağıt | tutkallar, bulamaçlar, yapıştırıcılar, incelticiler, reçine, sodyum silikat, titanyum oksit |
| Yüzey işlemleri | galvanik banyolar, asitler, çözücüler, anot çamurları, vernikler, emayeler |
| Atık su arıtma tesisleri | çamur, flokülantlar, filtre preslerine uygulama, nötralizasyon |
| Elektronik | sıvıların taşınması, “ultra” saf ortamlar, elektrolitik kaplama çözeltileri, cıva, çözücüler |
| Baskı | tutkallar, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler |
| metal versiyon: | |
| Genel | yağlar, gresler, çözücüler, su, soğutma sıvıları, yağlayıcılar |
| Kimya | asitler, alkaliler, alkoller, çözücüler, lateks, emülsiyonlar |
| İnşaat | yapıştırıcılar, yağlar, macunlar, maden suyu ve çamurlar |
| Seramik | aşındırıcı sıvılar, sır, su, emayeler, kil |
| Baskı | tutkallar, katkı maddeleri, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler |
![]() |
1. Kurulum esnekliği Bağlantı noktaları 180° dönebilir. Konumunu kurulumunuza göre ayarlamak için bağlantı noktasını çevirmeniz yeterlidir. Standart olarak BSP veya NPT iç dişli plastik bağlantı noktaları tedarik edilir. Paslanmaz çelik dahil diğer versiyonlar talep üzerine mevcuttur. |
| 2. Sağlam ve dayanıklı gövde Pompa gövdesi masif PE veya PTFE bloktan işlenmiştir. Sağlam yapı, mekanik yüklere ve agresif kimyasallara karşı koruma sağlar. |
|
| 3. Düşük hava tüketimi Hava besleme sistemi, tüm hava kanallarını en aza indirecek şekilde tasarlanmıştır. Bu, tüm “ölü alanları” ortadan kaldırmış ve dolayısıyla maksimum pompa verimliliği elde edilmesini sağlamıştır. |
|
| 4. Kimyasallar için tasarlanmış yapı Çok katmanlı diyafram, ortam tarafında tamamen düzgün bir yüzeye (metal elemanlar olmadan) sahiptir. Bu, kimyasalların taşınması için ideal bir çözümdür. |
| Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Küresel vanalar, sıvıyı doğru yöne yönlendiren çekvalf görevi görür. Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyaframın ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.EMMEGeri çekilen diyafram bir vakum oluşturur ve böylece ortamın emilmesi olayı gerçekleşir.BOŞALTMA İkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu boşaltma portuna doğru iter. |
![]() |
| Uzun ömürlü diyaframlar
Tapflo diyaframları, zorlu koşullarda çalışmak için ideal olan kompozit yapılardır ve akışkanla temas eden yüzeyde tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar. Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur. Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR. ![]() Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca stroka kadar dayanacak olan kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri, kompozit diyafram teknolojisine ve presleme ile kalıplama işlemine özel olarak üretilmiş ve uyarlanmıştır. |
(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman |
![]() |
Ekonomik güç kaynağı – hava dağıtıcıları
Sıkıştırılmış havayı diyaframların arkasındaki odalara yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasında pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcının yağlanmasına gerek yoktur. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur. Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik |
| Bilyalı çek valfler
Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek valf ile donatılmıştır. Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L. |
![]() |

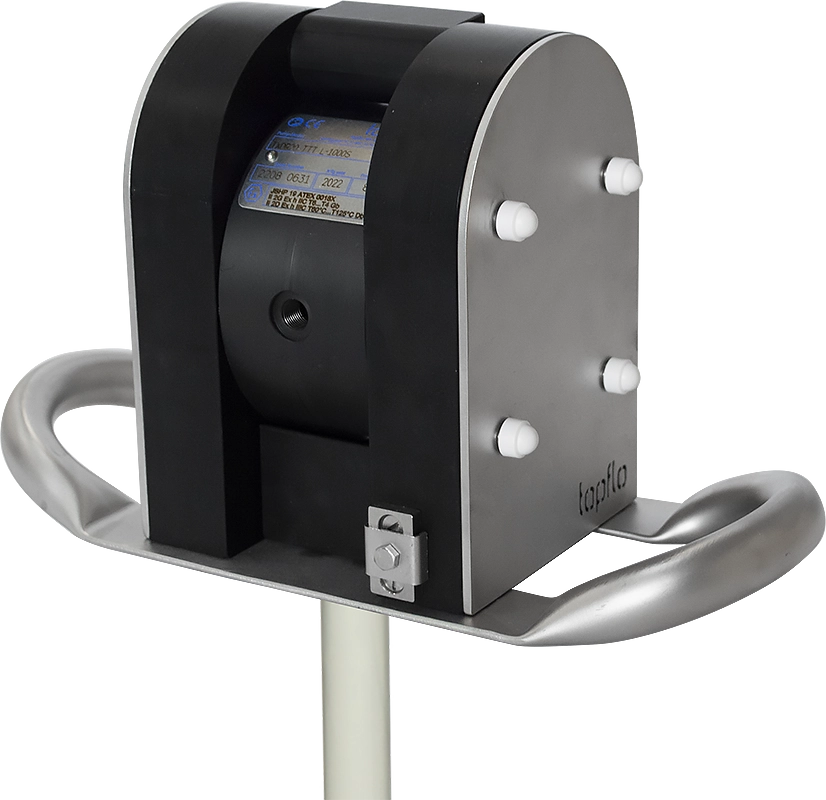

| ATEX Patlayıcı Ortam Pompaları | TX Serisi
Tapflo diyaframlı pompalar, potansiyel olarak patlayıcı ortamlarda kullanılmak üzere tasarlanmıştır ve antistatik PE ve PTFE’den yapılmıştır. ATEX Direktifi 2014/34/EU’ya uygun olarak Bölge 1 EX’de kullanılabilirler. Daha fazla bilgi ister misiniz? ATEX versiyonlu Tapflo TX diyaframlı pompaların ürün sayfasına göz atın. |
![]() |
| Entegre Pulsasyon Sönümleyicili Pompalar | TK Serisi
Entegre pulsasyon sönümleyici, kurulum alanının sınırlı olduğu yerlerde deşarj hattındaki basınç dalgalanmalarını ortadan kaldırmak için ideal bir çözümdür. Mevcut Boyutlar: TRK20, TK50, TK100, TK200 Daha fazla bilgi ister misiniz? Tapflo diyaframlı pompa pulsasyon sönümleyicilerinin ürün sayfasına göz atın. |
![]() |
