Elektrikle çalışan diyaframlı pompalar

Elektrikle çalışan diyaframlı pompalar

TEKLİF İSTEMİ +46 303 63390

Tapflo elektrikli diyaframlı pompa, geleneksel hava tahrikli diyaframlı pompaya çevre dostu bir alternatiftir. Aşındırıcı parçacıklar içerenler de dahil olmak üzere en agresif ortamların nazikçe pompalanması için tasarlanmıştır.

Bu seri pompa, hava tahrikli bir pompaya kıyasla daha düşük enerji tüketimi, uzun diyafram ömrü ve hasar görmeden kuru çalışma yeteneğine sahiptir. Sızdırmazlık elemanlarının olmaması ve basit tasarım, kolay bakım sağlar.

Çok yönlülüğü artırmak için Tapflo elektrikli diyaframlı pompalar HDPE/PTFE, metal ve hijyenik versiyonlarda mevcuttur. Tapflo elektrikli diyaframlı pompalar, diğerlerinin yanı sıra kimya, makine, boyama ve hijyen uygulamalarında kullanılmak üzere tasarlanmıştır.

Tapflo elektrikli diyaframlı pompa, geleneksel hava tahrikli diyaframlı pompaya çevre dostu bir alternatiftir. Aşındırıcı parçacıklar içerenler de dahil olmak üzere en agresif ortamların nazikçe pompalanması için tasarlanmıştır.

Bu seri pompa, hava tahrikli bir pompaya kıyasla daha düşük enerji tüketimi, uzun diyafram ömrü ve hasar görmeden kuru çalışma yeteneğine sahiptir. Sızdırmazlık elemanlarının olmaması ve basit tasarım, kolay bakım sağlar.

Çok yönlülüğü artırmak için Tapflo elektrikli diyaframlı pompalar HDPE/PTFE, metal ve hijyenik versiyonlarda mevcuttur. Tapflo elektrikli diyaframlı pompalar, diğerlerinin yanı sıra kimya, makine, boyama ve hijyen uygulamalarında kullanılmak üzere tasarlanmıştır.

Teknik veri
Maksimum kapasite: 15 m3/sa (250 l/dak)
Maksimum boşaltma basıncı: 4 bar
Katı parçacıkların maksimum boyutu: plastik ve metal versiyon: 4-10 mm
hijyenik versiyon: 4-15 mm (büyük katı parçacıklar için çek valfli versiyonda 51 mm’ye kadar)
Sıcaklık: 110 °C
Gövde malzemeleri: PE, PTFE, alüminyum, PTFE kaplı alüminyum, AISI 316L paslanmaz çelik
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM, beyaz EPDM, beyaz EPDM destekli PTFE
Valf topu malzemeleri: PTFE, EPDM, NBR, AISI 316L paslanmaz çelik, PU, Seramik, FKM, PTFE TFM 1635, PE1000, SiC
Malzeme tasarımlarındaki ana farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala karşı dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Alüminyum ve dökme demir Nötr pH’lı, hem kalın hem de ince, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar, örneğin atölyelerde, boyama endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir.
PTFE kaplı alüminyum Daha pahalı PTFE pompalarına bir alternatifin gerektiği, ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için üretilmiştir. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanılacak pompalar.
AISI 316L paslanmaz çelik Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak üretilir. Mekanik dayanımı kimyasal dirence birleştirirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır.
Mevcut boyutlar:

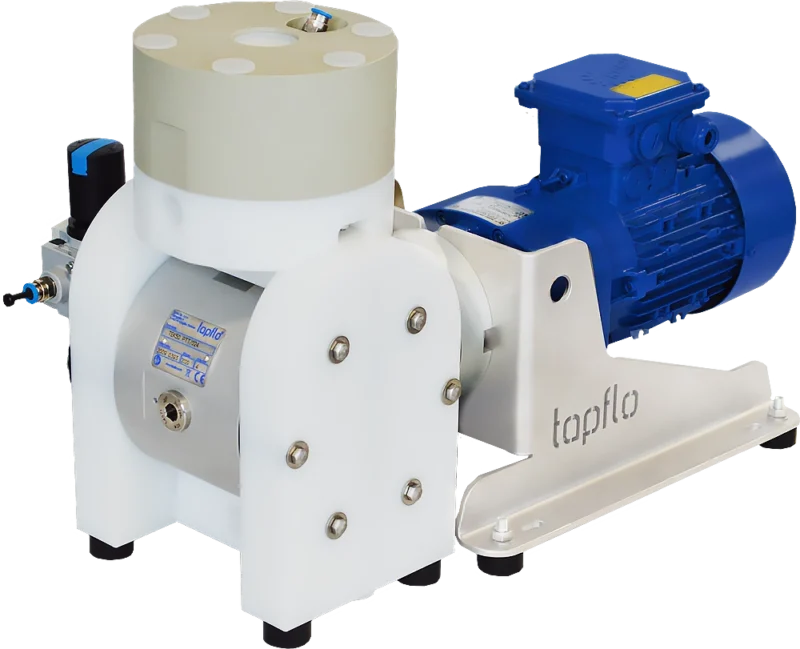

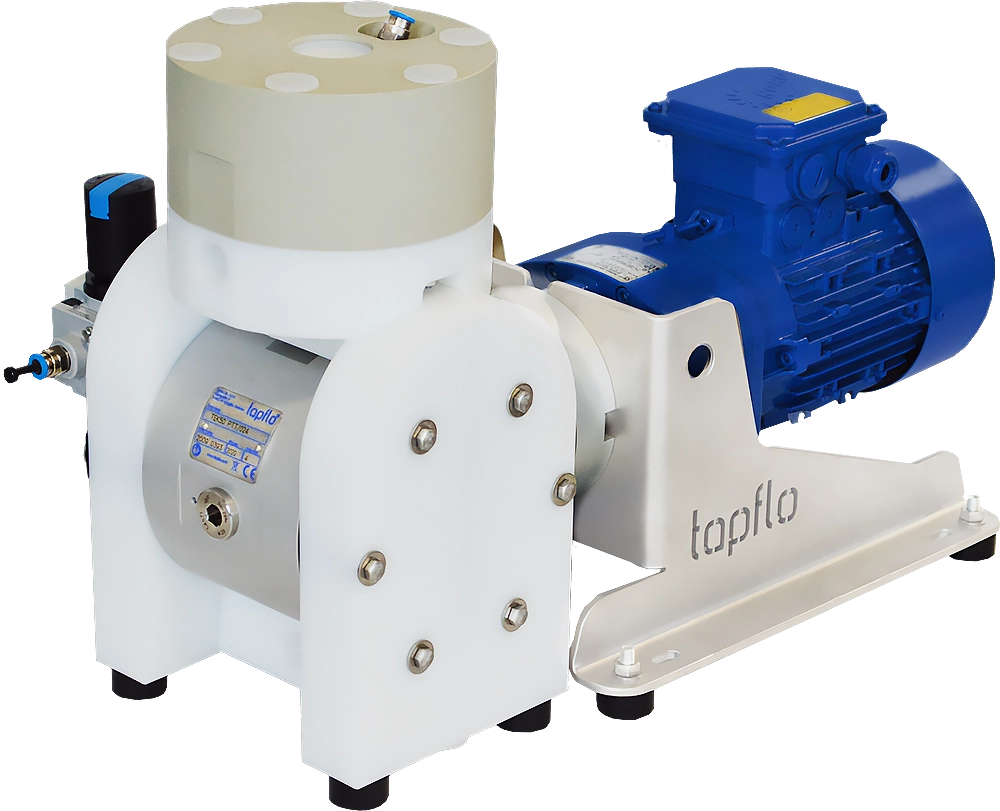

Plastik versiyon:
Model Maksimum kapasite (l/dak) BSP dişli bağlantılar
TE50 P 48 1/2″
TE100 P 110 1″
TE200 P 220 1 ve 1/2″
TE50 T 48 1/2″
TE100 T 110 1″
TE200 T 250 1 ve 1/2″

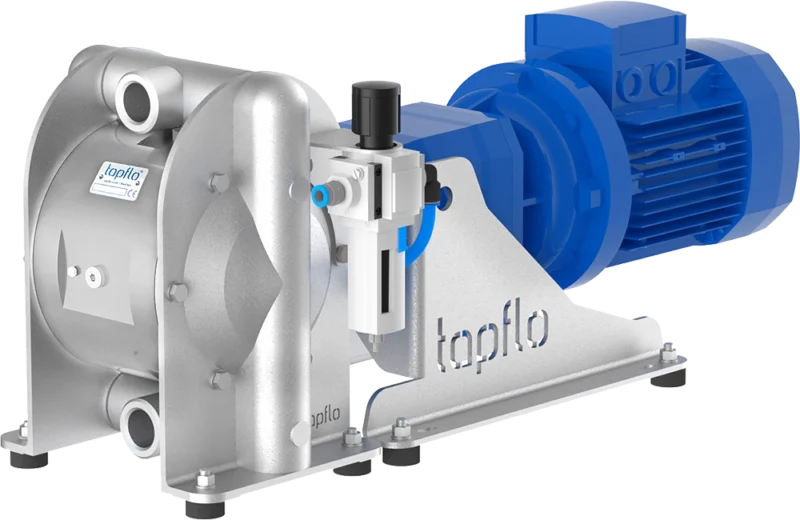

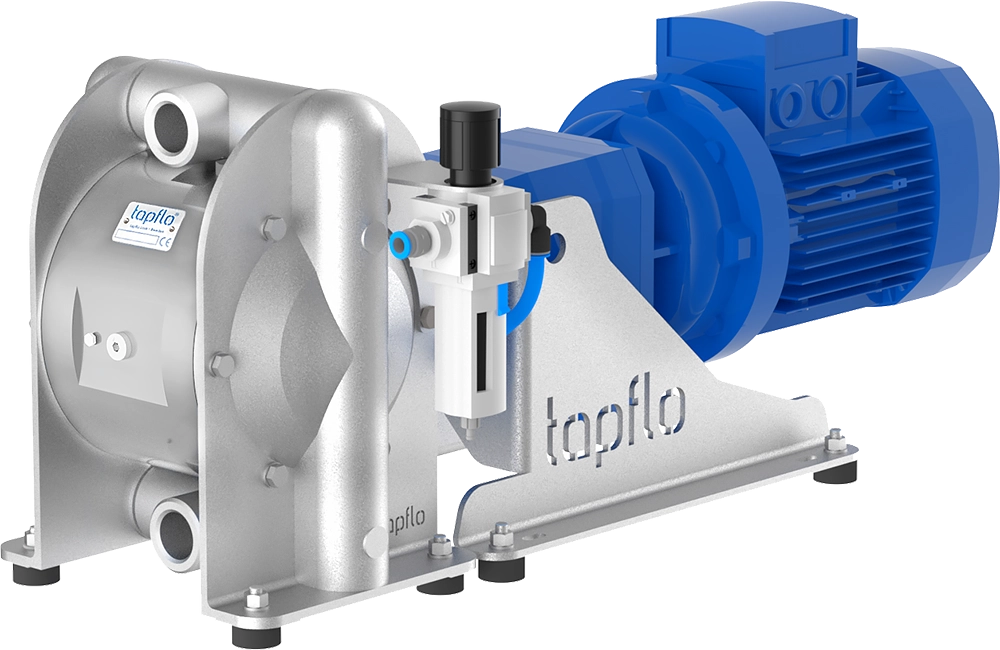

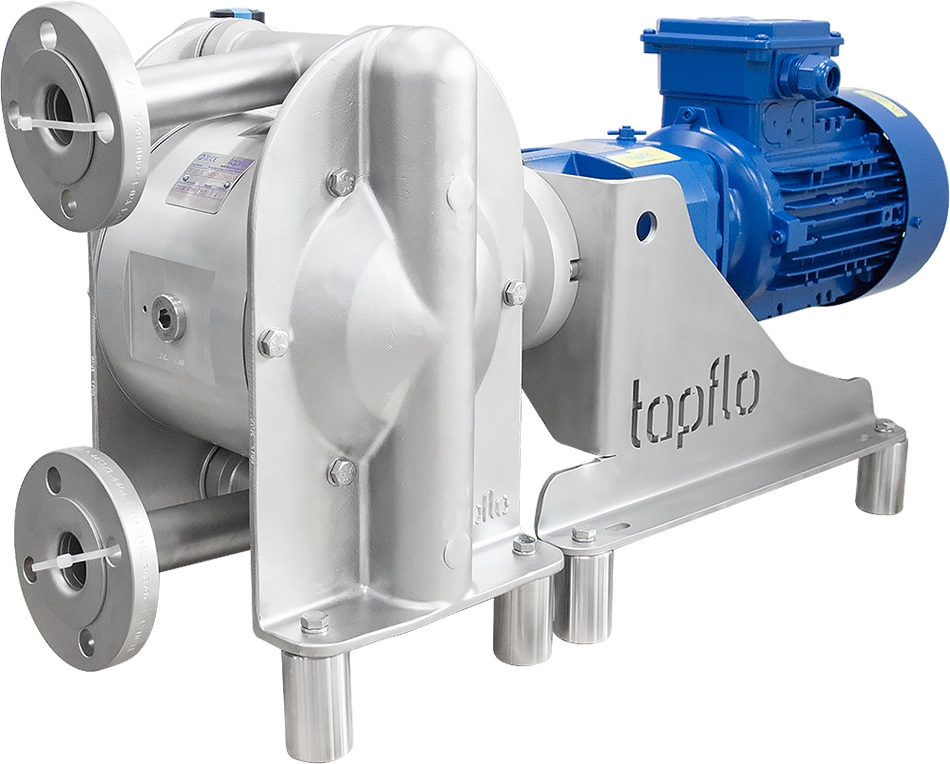

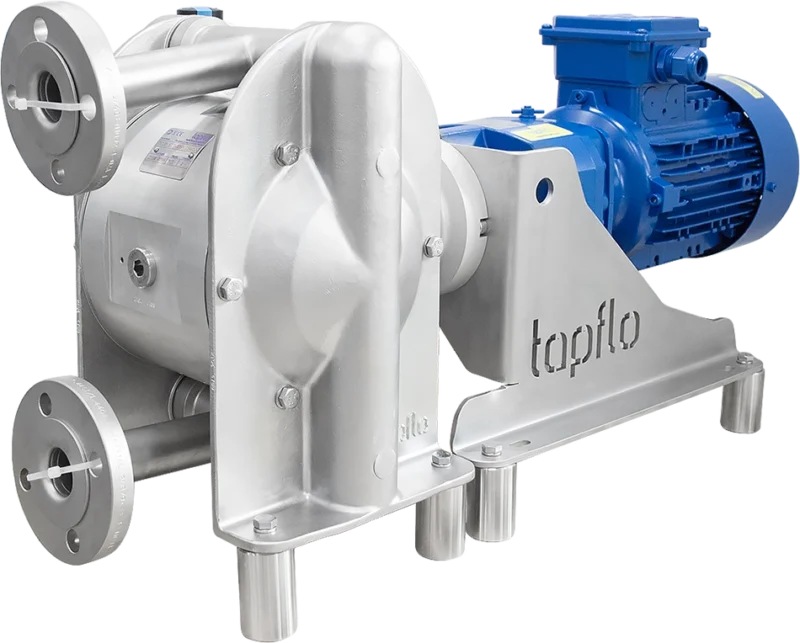

Metal versiyon:
TE70 P 48 1/2″
TE120 P 110 1″
TE220 P 220 1 ve 1/2″
TE70 A/C 48 1/2″
TE120 A/C 110 1″
TE220 A/C 250 1 ve 1/2″

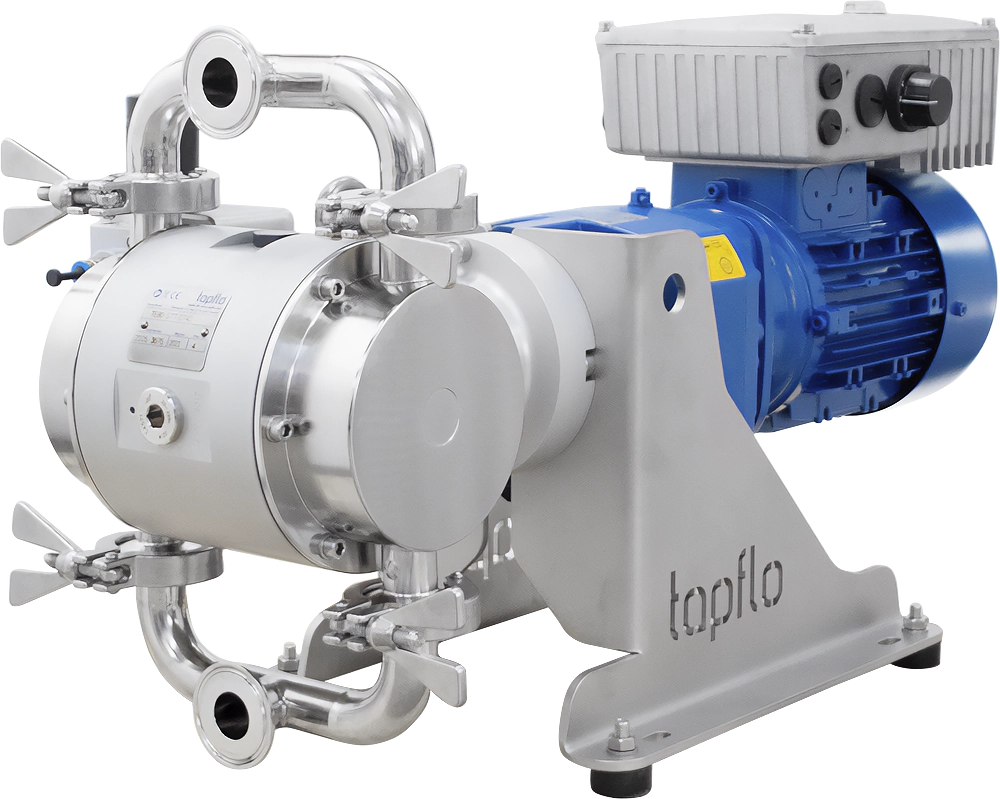

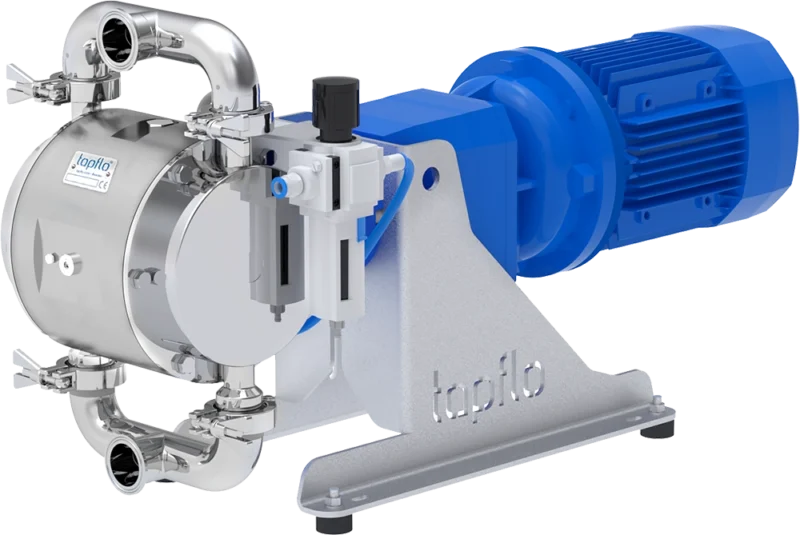

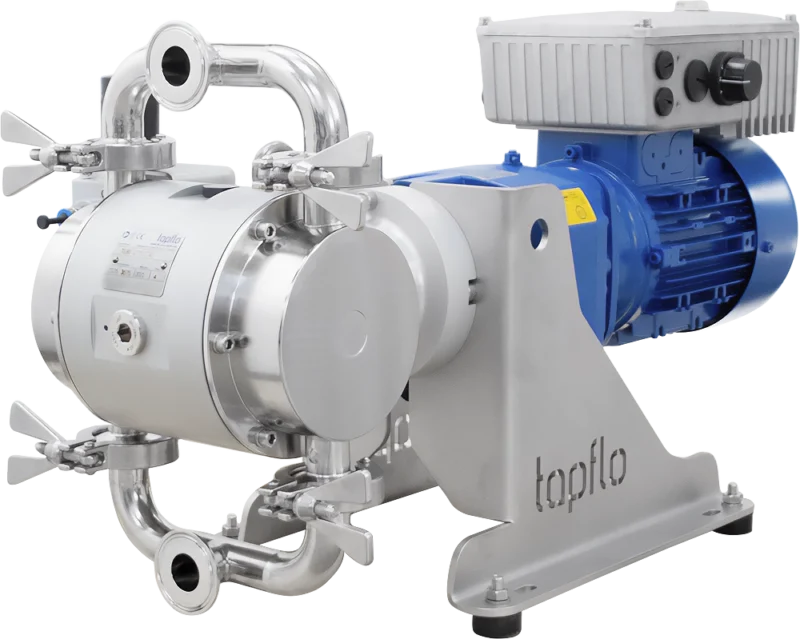

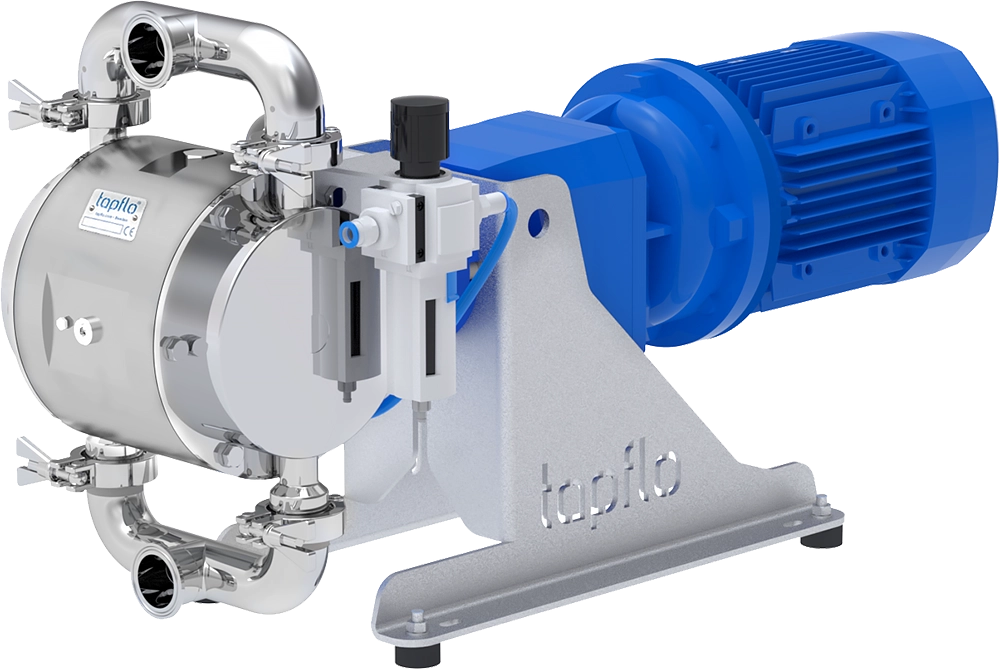

Hijyenik versiyon:
Model Maksimum kapasite (l/dak) Tri-clamp bağlantılar
TE80 48 DN 25 SMS 3017 tri-clamp
TE125 110 DN 38 SMS 3017 tri
Tipik uygulamalar
  • Kimya endüstrisi
  • Yüzey hazırlama
  • Su arıtma
  • Boya, baskı endüstrisi
  • Kağıt ve hamur endüstrisi
  • Hijyenik uygulamalar
  • Makine endüstrisi
  • Vernik endüstrisi
Çalışma prensibi

Tapflo Elektrikli Diyaframlı Pompanın Çalışma Prensibi

Tapflo elektrikli diyaframlı pompa, redüktörlü motor tarafından tahrik edilir. Bu pompa türünde, dönme hareketinin ileri-geri hareketine dönüştürülmesi gerekir. Bu, kam ve pistonlu eksantrik mil kullanılarak gerçekleştirilir. Milin (kırmızı kısım) dönme hareketi, diyafram milinin (sarı kısım) ileri-geri hareketine aktarılır.

EMME (oda 1)
İlk diyafram, vakum oluşturan yönde diyaframı geri çekerek bir odada (sağ taraf) emme kuvveti oluşturur.

DEŞARJ (oda 2)
İkinci diyafram, aynı anda ikinci diyafram odasındaki (sol taraf) ortama hava basıncı aktararak onu deşarj portuna doğru iter.

İnşaat
Tapflo Hijyenik Pompalar İçin Kapaklı Vanalar Kapaklı Vanalar

Tapflo kapaklı vanalar, büyük katı parçacıklar içeren sıvıların pompalanması için kullanılır. Sadece iki elemandan oluşurlar ve hijyeniktirler, temizlenmeleri kolaydır. Standart hijyenik pompalardan daha büyük katı parçacıkların pompalanmasına olanak tanırlar:

  • T80 ve T125 modelleri: 17 mm çapa kadar parçacıklar
  • T225 ve T525 modelleri: 42 mm çapa kadar parçacıklar
  • T825 modeli: 95 mm çapa kadar parçacıklar

Ek olarak, kapaklı vanalarla donatılmış Tapflo hijyenik diyaframlı pompalar, 4,5 m yüksekliğe kadar kuru çalışabilir.

Manyetik Küresel Vana Kaldırıcıları

Pompa içeriğinin boşaltılabilmesi, çoğu hijyenik uygulamada kritik öneme sahiptir. Tapflo küresel vana kaldırma sistemi, diğer boşaltma türlerinin mümkün olmadığı durumlarda pompanın tesisattan sökülmesine gerek kalmadan boşaltılmasını sağlar. Bu sayede pompa döndürülmeden boşaltılabilir.

Çalışma prensibi:

AISI 420 veya çelik çekirdekli PTFE’den yapılmış küresel vana, manifold üzerine monte edilmiş manyetik bir kaldırıcı tarafından kaldırılır.

Tapflo Manyetik Küresel Vana Kaldırıcılarının Çalışma Prensibi

Tapflo Hijyenik Pompalar İçin Küresel Vana Kaldırıcıları
Uzun Ömürlü Diyaframlar

Tapflo diyaframları, ağır hizmet uygulamaları için ideal olan kompozit yapılardır ve ortamla temas eden tamamen düzgün bir yüzey sağlarlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar.

Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, beyaz EPDM, beyaz EPDM destekli PTFE, beyaz NBR.

Tapflo Diyaframlı Pompalarındaki Diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca vuruşa dayanacak olan kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisine ve kalıplama işlemine uyarlanır.
Elemanlar kimyasal ajanlar ve yapıştırıcılar kullanılarak bağlanır.

Tapflo Diyaframlı Pompalarındaki Kompozit Diyafram Yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Küresel Çek Vana

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çek vana ile donatılmıştır.
Küresel vanalar, en basit ve en güvenilir çek vana tasarımına sahiptir. Sızdırmazlıkları ve temizleme ve değiştirme kolaylıkları ile karakterize edilirler.

Mevcut malzeme versiyonları: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Seramik, SiC, AISI 316L.

Tapflo Diyaframlı Pompalarındaki Küresel Çek Vanalar

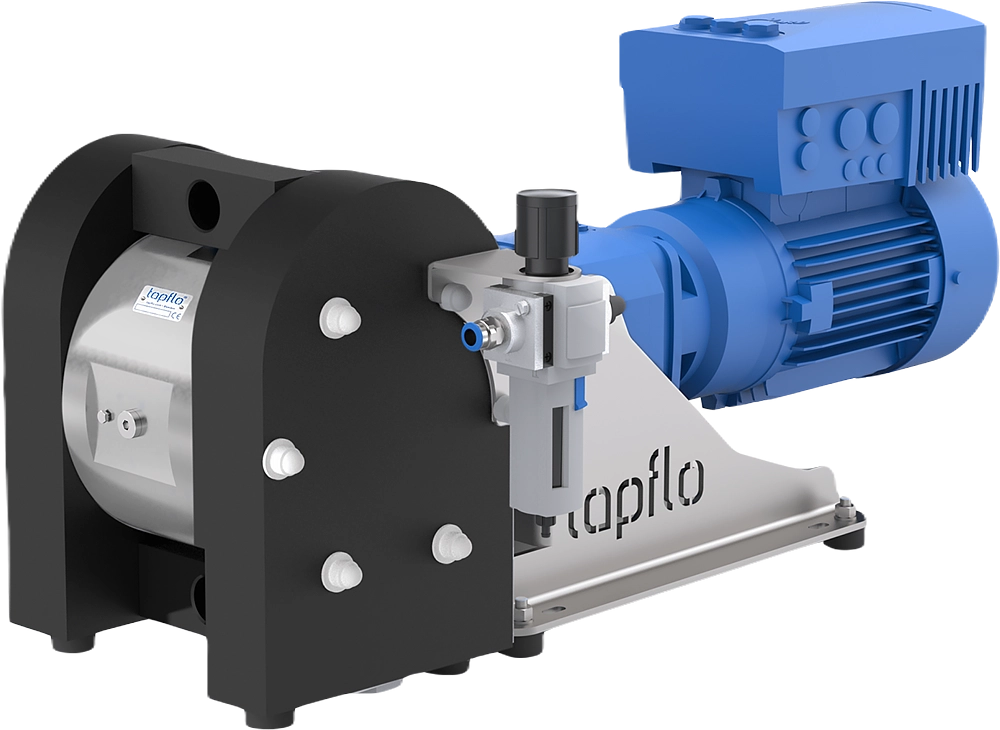

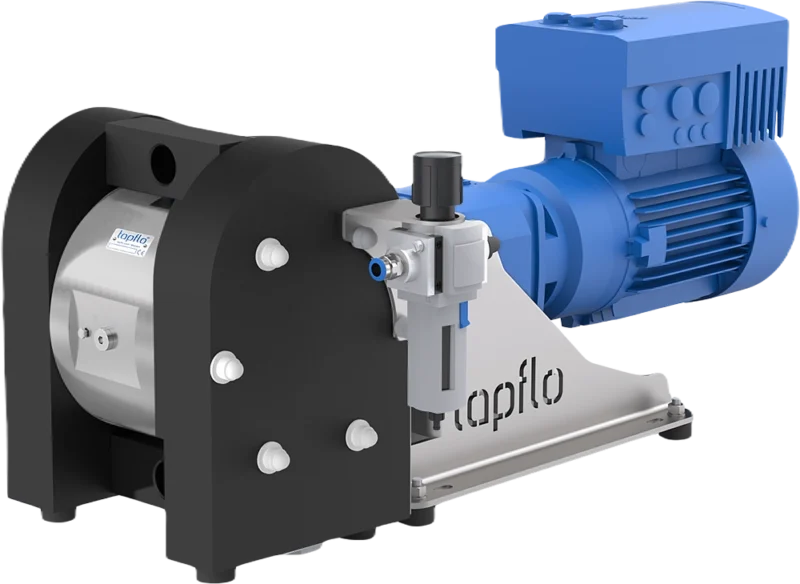

ATEX sürümü
ATEX Patlayıcı Ortamlara Dayanıklı Pompalar | TXE Serisi

Tapflo’nun metal ve iletken plastikten yapılmış elektrikli diyaframlı pompaları, ATEX Direktifi 2014/34/AB’ye göre Ex 1 patlama tehlikesi bölgelerinde kullanılabilir.

Antistatik malzemelerin kullanılması, pompada statik yük birikmesini önler. İletken malzeme katkı maddeleri, pompa yüzeyinin elektriksel iletkenliğini artırır.

Pompa ünitesi, ATEX tasarımlı bir debriyaj, dişli motor ve hava işleme sistemi ile donatılmıştır.

Tapflo Elektrikli Diyaframlı Pompalar ATEX Tasarımında
Aksesuar
Basınç Anahtarı

Tahliye basıncı değerini izleyen, pompanın tahliyesindeki vananın kapanmasına karşı koruma sağlayan bir cihaz. Tahliye tarafındaki aşırı basınç artışından kaynaklanan pompa hasarına karşı koruma.

Frekans Konvertörü/İnvertör

Frekans konvertörü/invertör, motorun dönüş hızını ve dolayısıyla pompanın kapasitesini kontrol ederek çalışmanın tam kontrolünü sağlar.

  • Teknik veri

  • Tipik uygulamalar

  • Çalışma prensibi

  • İnşaat

  • ATEX sürümü

  • Aksesuar

Maksimum kapasite: 15 m3/sa (250 l/dak)
Maksimum boşaltma basıncı: 4 bar
Katı parçacıkların maksimum boyutu: plastik ve metal versiyon: 4-10 mm
hijyenik versiyon: 4-15 mm (büyük katı parçacıklar için çek valfli versiyonda 51 mm’ye kadar)
Sıcaklık: 110 °C
Gövde malzemeleri: PE, PTFE, alüminyum, PTFE kaplı alüminyum, AISI 316L paslanmaz çelik
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM, beyaz EPDM, beyaz EPDM destekli PTFE
Valf topu malzemeleri: PTFE, EPDM, NBR, AISI 316L paslanmaz çelik, PU, Seramik, FKM, PTFE TFM 1635, PE1000, SiC
Malzeme tasarımlarındaki ana farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala karşı dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Alüminyum ve dökme demir Nötr pH’lı, hem kalın hem de ince, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar, örneğin atölyelerde, boyama endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir.
PTFE kaplı alüminyum Daha pahalı PTFE pompalarına bir alternatifin gerektiği, ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için üretilmiştir. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanılacak pompalar.
AISI 316L paslanmaz çelik Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak üretilir. Mekanik dayanımı kimyasal dirence birleştirirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere karşı dayanıklıdır.
Mevcut boyutlar:
Plastik versiyon:
Model Maksimum kapasite (l/dak) BSP dişli bağlantılar
TE50 P 48 1/2″
TE100 P 110 1″
TE200 P 220 1 ve 1/2″
TE50 T 48 1/2″
TE100 T 110 1″
TE200 T 250 1 ve 1/2″
Metal versiyon:
TE70 P 48 1/2″
TE120 P 110 1″
TE220 P 220 1 ve 1/2″
TE70 A/C 48 1/2″
TE120 A/C 110 1″
TE220 A/C 250 1 ve 1/2″
Hijyenik versiyon:
Model Maksimum kapasite (l/dak) Tri-clamp bağlantılar
TE80 48 DN 25 SMS 3017 tri-clamp
TE125 110 DN 38 SMS 3017 tri

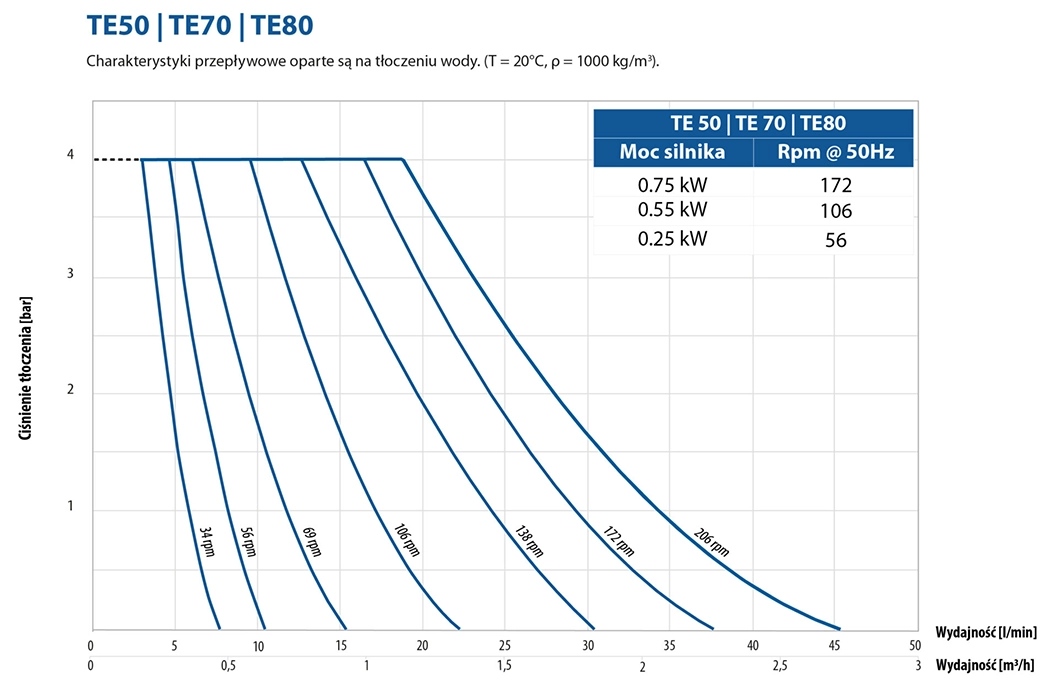

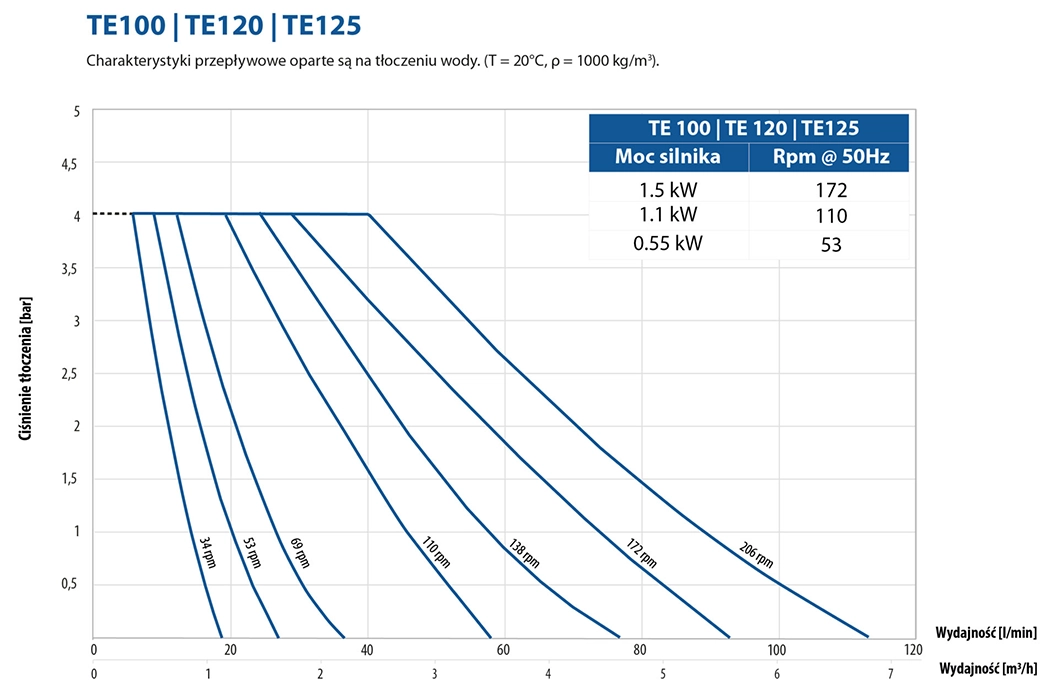

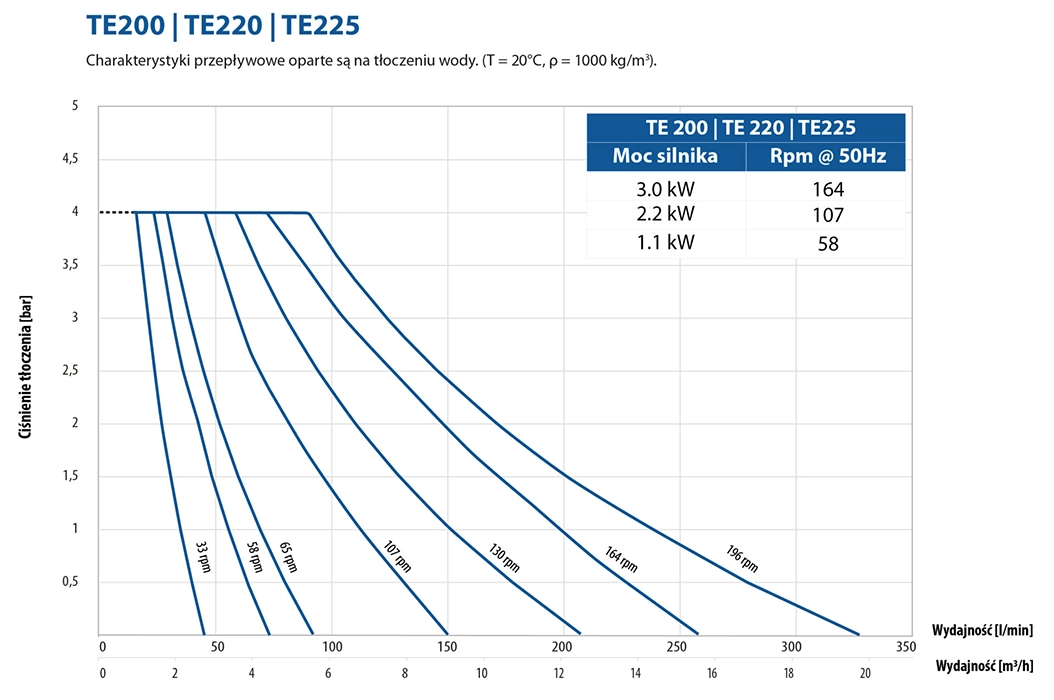

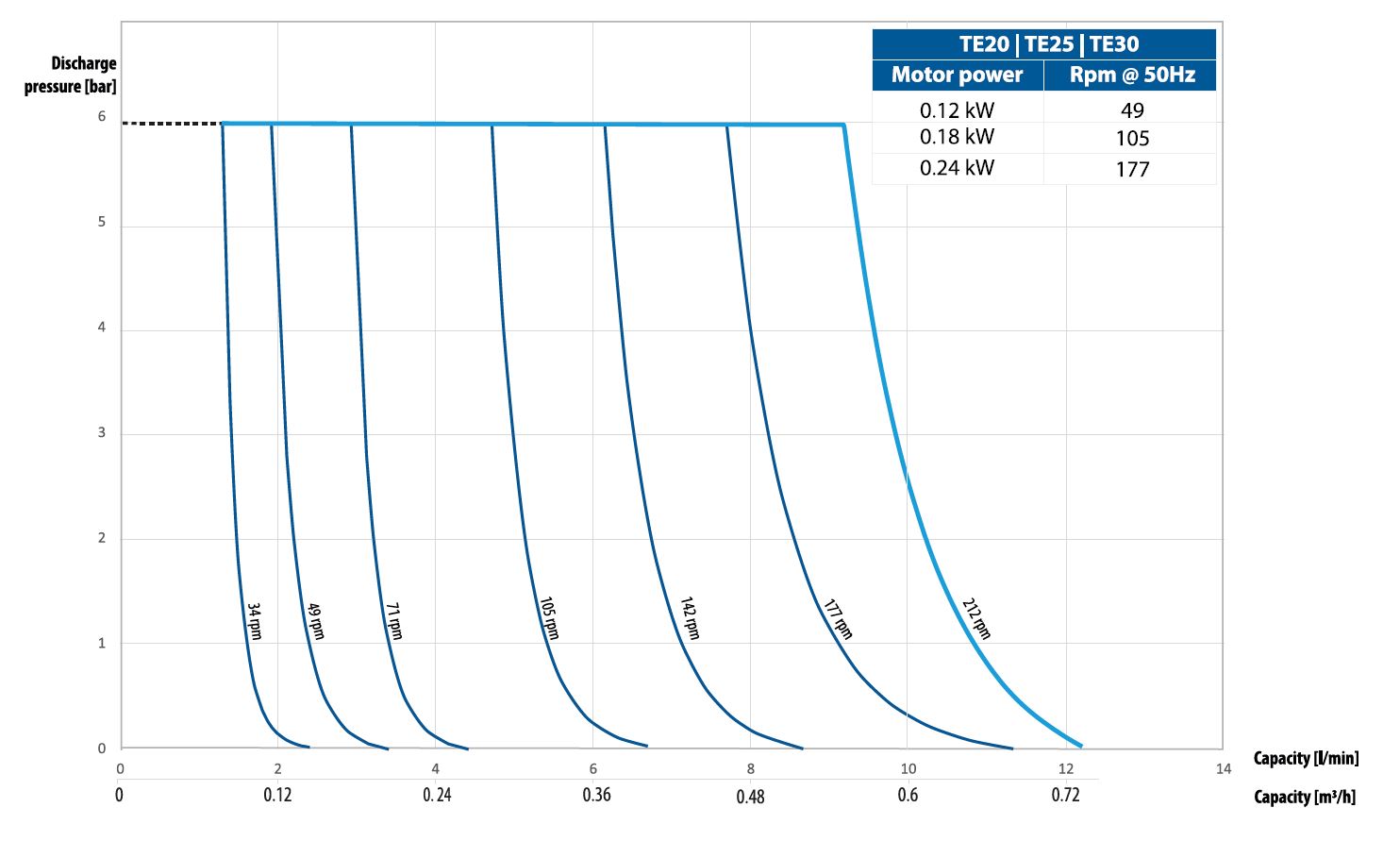

Performans eğrileri

Elektrikli diyaframlı pompa videoları - montaj ve demontaj
