Farmasötik diyafram pompaları

Farmasötik diyafram pompaları

TEKLİF İSTEMİ +46 303 63390

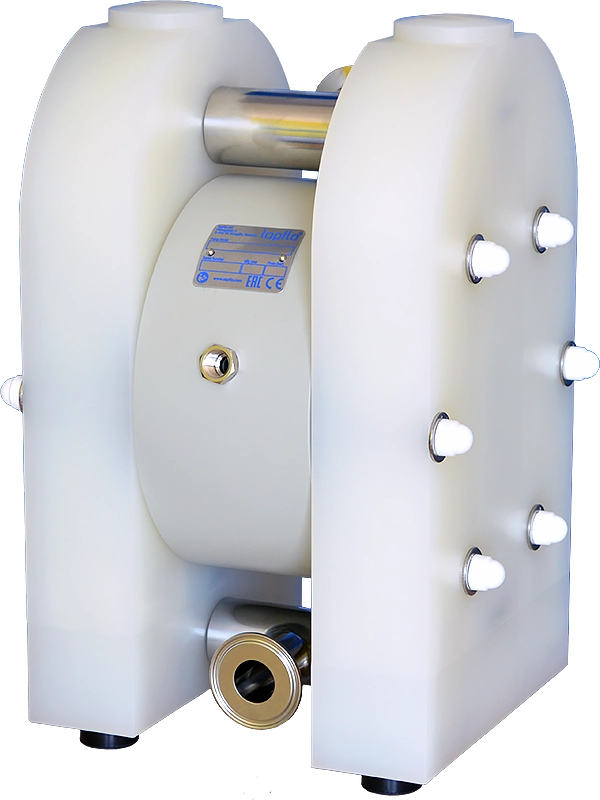

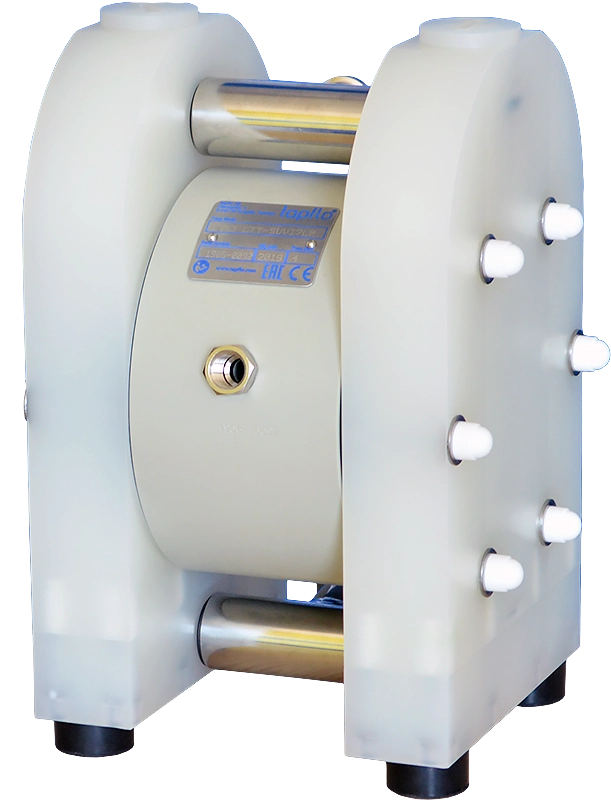

Dünyanın önde gelen tedarikçilerinden biriyle işbirliği içinde geliştirilen ve farmasötik ve biyoteknoloji endüstrilerinde kullanılmak üzere tasarlanmış diyaframlı ilaç pompaları.

HDPE, PTFE veya PP’den yapılmış bu hijyenik pompa, temas eden tüm parçaları USP Sınıf VI sertifikalı malzemelerden yapılmış olup, böylece en zorlu saflık standartlarını karşılar. Tapflo ilaç pompası bakımı hızlı ve kolaydır, servis maliyetlerini ve proses kesinti süresini mutlak minimumda tutar.

Diyaframlı ilaç pompaları, USP ve FDA’ya uygun olarak özel olarak klinik olarak test edilmiş malzemelerden üretilmektedir. ATEX patlama tehlikesi bölgelerinde kullanılabilirler.

Dünyanın önde gelen tedarikçilerinden biriyle işbirliği içinde geliştirilen ve farmasötik ve biyoteknoloji endüstrilerinde kullanılmak üzere tasarlanmış diyaframlı ilaç pompaları.

HDPE, PTFE veya PP’den yapılmış bu hijyenik pompa, temas eden tüm parçaları USP Sınıf VI sertifikalı malzemelerden yapılmış olup, böylece en zorlu saflık standartlarını karşılar. Tapflo ilaç pompası bakımı hızlı ve kolaydır, servis maliyetlerini ve proses kesinti süresini mutlak minimumda tutar.

Diyaframlı ilaç pompaları, USP ve FDA’ya uygun olarak özel olarak klinik olarak test edilmiş malzemelerden üretilmektedir. ATEX patlama tehlikesi bölgelerinde kullanılabilirler.

Teknik veri
Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 100 °C
Gövde malzemeleri: PE, PTFE
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM
Vana topu malzemeleri: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
Hava dağıtıcı malzemeleri: pirinç, AISI 316L çelik veya PET
Malzeme tasarımlarındaki temel farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantılar


Tapflo plastik diyaframlı pompaların boyutları



T53 60 3/4″
T103 125 1″
T203 330 1 1/2″
T403 570 2″
Tipik uygulamalar
Sektör Uygulama örneği
Kimya asitler, bazlar, alkoller
Gıda çorbalar, süt, yoğurtlar, alkollü içkiler, çikolata, hamur, krema, ezmeler
Kozmetik parfümler, diş macunu
Boya ve vernik boyalar, mürekkepler, vernikler, yapıştırıcılar, solventler
Mekanik yağlar, gresler, soğutma sıvıları, temizleme sıvıları, kanalizasyon
Yüzey işlemleri kimyasallar
Su arıtma numune pompalamak, asit ve alkali dozajlamak
Kağıt yapıştırıcılar, sodyum silikatlar, boyalar, titanyum oksitler
Ana faydalar
Tapflo plastik diyaframlı pompaların avantajları 1. Montaj esnekliği
Bağlantı noktaları 180° dönebilir. Konumunu montaja göre ayarlamak için bağlantı noktasını çevirmeniz yeterlidir. BSP veya NPT iç dişli plastik bağlantı noktaları standart olarak tedarik edilir. Paslanmaz çelik dahil diğer versiyonlar talep üzerine mevcuttur.
2. Sağlam ve dayanıklı gövde
Pompa gövdesi masif PE veya PTFE bloktan işlenmiştir. Sağlam yapı, mekanik yüklere ve agresif kimyasallara karşı koruma sağlar. Tüm ıslanan parçalar USP Sınıf VI sertifikalı malzemelerden yapılmıştır.
3. Düşük hava tüketimi
Hava besleme sistemi, tüm hava kanallarını en aza indirmek için tasarlanmıştır. Bu, tüm “ölü alanları” ortadan kaldırmış ve dolayısıyla maksimum pompa verimliliği elde edilmesini sağlamıştır.
4. Kimyasallar için tasarlanmış yapı
Çok katmanlı diyafram, ortam tarafında tamamen düzgün bir yüzeye (metal elemanlar olmadan) sahiptir. Bu, kimyasalların taşınması için ideal bir çözümdür.
Çalışma prensibi

Tapflo diyaframlı pompaların çalışma prensibi

Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvıyı pompalama sistemine iterek dönüşümlü olarak çalışır. Bilyalı vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.

Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.

EMME

Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olayı gerçekleşir.

BOŞALTMA

İkinci diyafram, aynı anda ikinci diyafram odasındaki ortama hava basıncı uygulayarak onu boşaltma portuna doğru iter.

İnşaat
Uzun ömürlü diyaframlar

Tapflo diyaframları, zorlu koşullarda çalışmak için ideal olan kompozit yapılardır ve akışkanla temas eden yüzeyde tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıları önlemeye yardımcı olur ve temiz kalmasını sağlar.

Diyaframlar tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: PTFE, PTFE 1705B, EPDM, NBR, FKM.

Tapflo diyaframlı pompalarındaki diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve bitirme süreci, kompozit diyaframın uzun hizmet ömrünü garanti eder ve bu da milyonlarca vuruşa dayanır. Bileşen malzemeleri, kompozit diyafram teknolojisi ve presleme ile kalıplama işlemi için özel olarak üretilmiş ve uyarlanmıştır.
Elemanlar kimyasal ajanlar ve yapıştırıcılar kullanılarak birleştirilir.

Tapflo diyaframlı pompalarındaki kompozit diyafram yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo diyaframlı pompalarındaki hava dağıtıcıları Ekonomik güç kaynağı – hava dağıtıcıları

Diyaframların arkasındaki odacıklara basınçlı havayı yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için pompanın ortasında, diyaframların arasında bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcının yağlanmaya ihtiyacı yoktur. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur.

Mevcut malzeme versiyonları: pirinç, PET ve AISI 316L paslanmaz çelik.

Bilyalı çekvalfler

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çekvalf ile donatılmıştır.
Bilyalı valfler, en basit ve en güvenilir çekvalf tasarımına sahiptir. Sızdırmazlık ve kolay temizlik ve değiştirme özellikleriyle karakterize edilirler.

Mevcut malzeme versiyonları: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM.

Tapflo diyaframlı pompalarındaki bilyalı valfler
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

Pompa kapasitesi: 49 m3/saat (820 l/dak)
Maks. deşarj basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 100 °C
Gövde malzemeleri: PE, PTFE
Diyafram malzemeleri: PTFE, PTFE 1705B, EPDM, NBR, FKM
Vana topu malzemeleri: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
Hava dağıtıcı malzemeleri: pirinç, AISI 316L çelik veya PET
Malzeme tasarımlarındaki temel farklılıklar:
PE HD (polietilen) Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir.
PTFE (saf politetrafloroetilen) Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantılar


Tapflo plastik diyaframlı pompaların boyutları



T53 60 3/4″
T103 125 1″
T203 330 1 1/2″
T403 570 2″

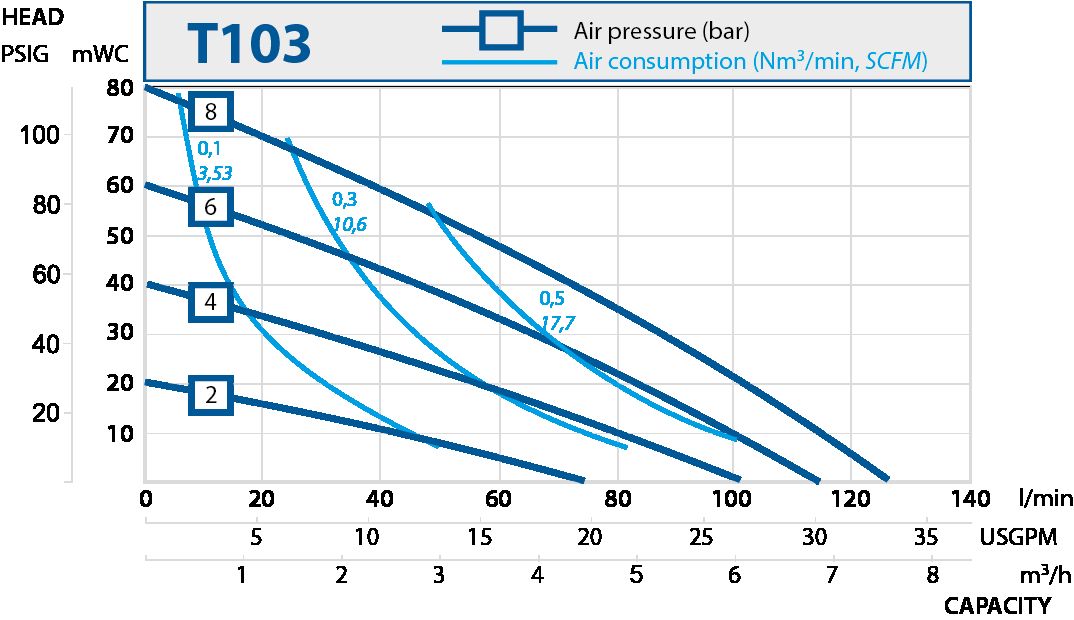

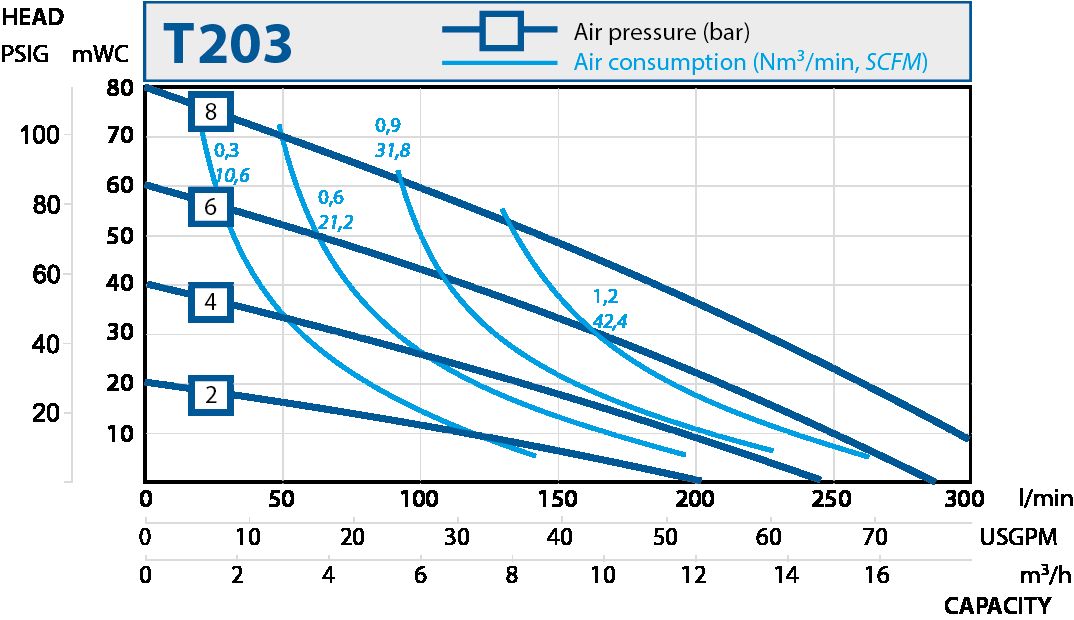

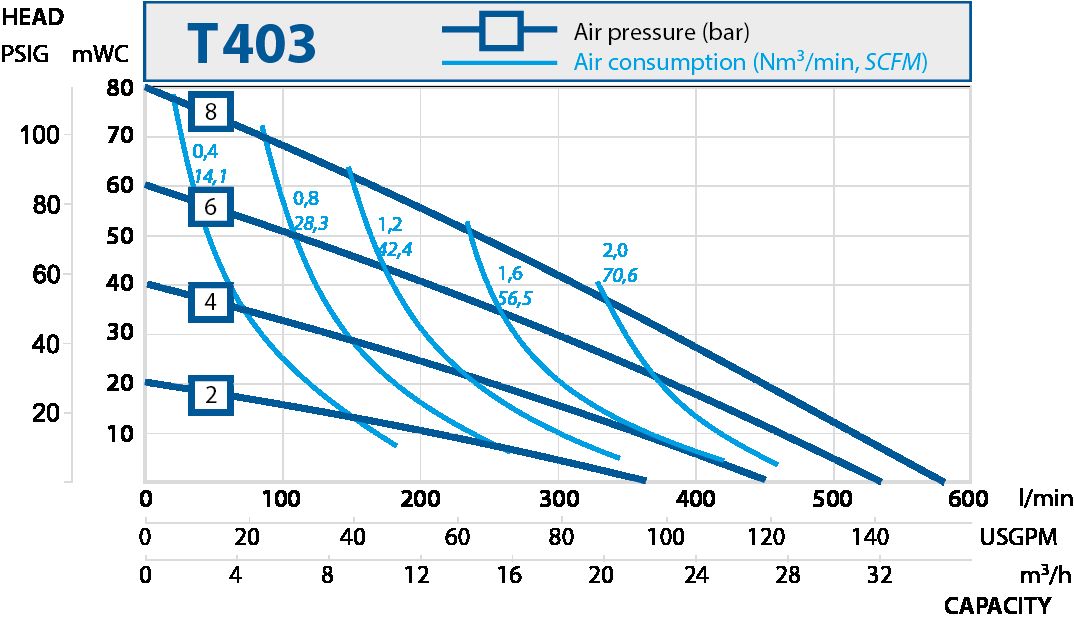

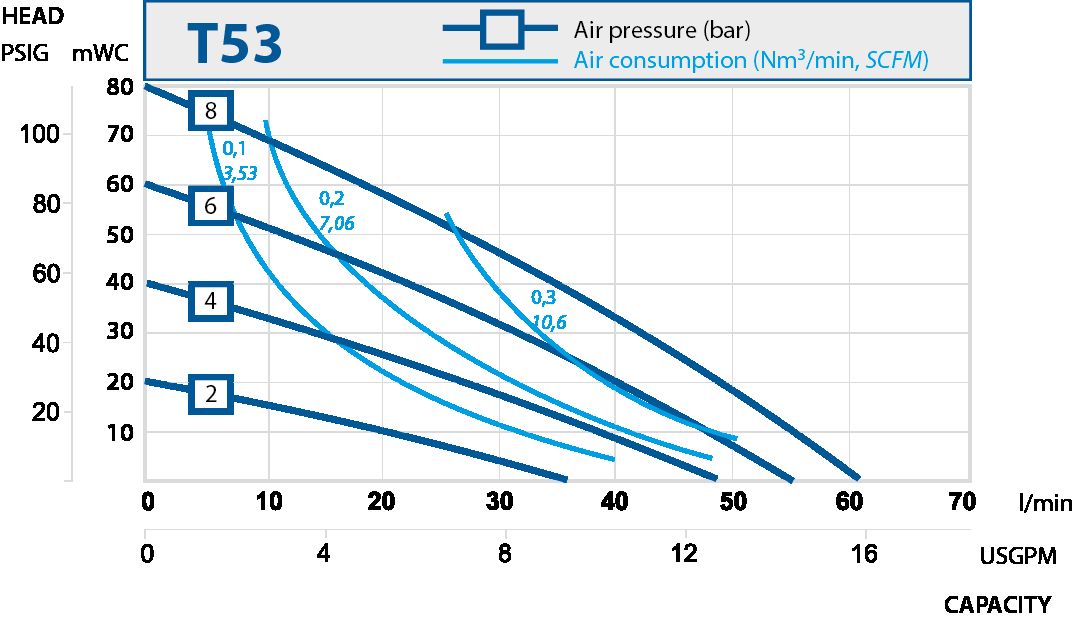

Performans eğrileri

Diyaframlı pompa filmleri
