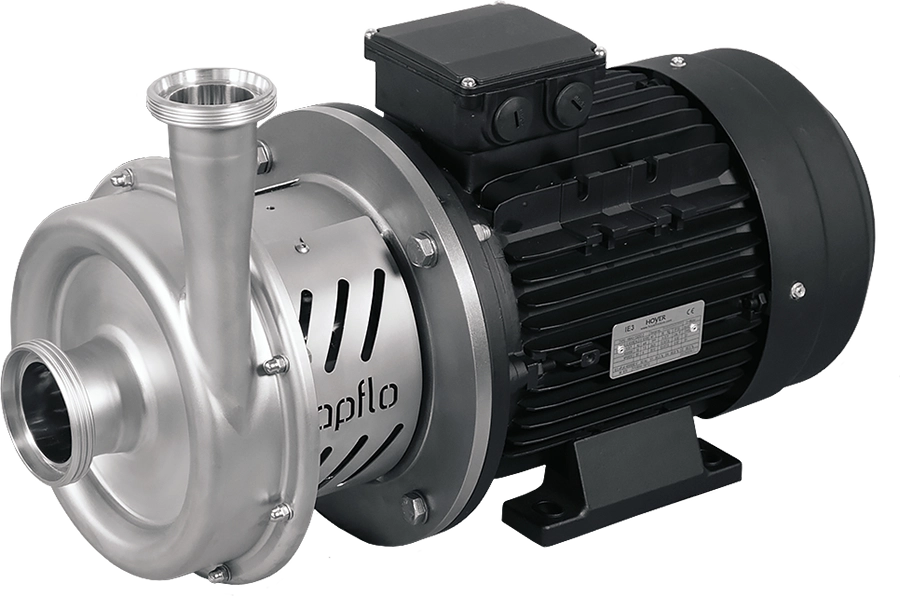

Hijyenik yüksek performanslı santrifüj pompalar – CTX H serisi

Hijyenik yüksek performanslı santrifüj pompalar – CTX H serisi

TEKLİF İSTEMİ +46 303 63390

CTX santrifüj pompalar, arıza süresini en aza indirmek ve mükemmel performans sağlamak üzere tasarlanmış güvenilir ve verimli pompalardır. Uzun ömürlü ve sorunsuz çalışma sağlarlar, temizlenmesi kolaydır ve katı parçacıklar içeren sıvıların pompalanması için uygundurlar. Yüksek verimli, sağlam yapılı açık çark ile donatılmıştır. En yüksek pompa enerji verimliliğini ve geniş bir çalışma koşulları yelpazesinde pompalama yeteneğini sağlamak üzere tasarlanmış ve optimize edilmiştir.

Modüler tasarımları sayesinde bu santrifüj pompalar çeşitli uygulamalara ve kurulum koşullarına uyarlanabilir – 3 versiyonda mevcutturlar: endüstriyel (CTX I), hijyenik (CTX H) ve kendinden emişli (CTX S).

CTX I santrifüj pompalar, gıda, süt ürünleri, kimya ve ilaç endüstrilerinde vb. kullanılabilir.

CTX santrifüj pompalar, arıza süresini en aza indirmek ve mükemmel performans sağlamak üzere tasarlanmış güvenilir ve verimli pompalardır. Uzun ömürlü ve sorunsuz çalışma sağlarlar, temizlenmesi kolaydır ve katı parçacıklar içeren sıvıların pompalanması için uygundurlar. Yüksek verimli, sağlam yapılı açık çark ile donatılmıştır. En yüksek pompa enerji verimliliğini ve geniş bir çalışma koşulları yelpazesinde pompalama yeteneğini sağlamak üzere tasarlanmış ve optimize edilmiştir.

Modüler tasarımları sayesinde bu santrifüj pompalar çeşitli uygulamalara ve kurulum koşullarına uyarlanabilir – 3 versiyonda mevcutturlar: endüstriyel (CTX I), hijyenik (CTX H) ve kendinden emişli (CTX S).

CTX I santrifüj pompalar, gıda, süt ürünleri, kimya ve ilaç endüstrilerinde vb. kullanılabilir.

Teknik veri
Pompa kapasitesi: 130 m3/sa (2166 l/dak)
Maks. boşaltma basıncı: 16 bar
Sıcaklık: 120 °C
Viskozite: 150 mPa·s
Gövde malzemesi: AISI 316L paslanmaz çelik, ıslanan parçalar: Ra<0.8 μm‘ye kadar elektro cilalı
Çark malzemesi: AISI 316L paslanmaz çelik, Ra<0.8 μm‘ye kadar elektro cilalı
Mekanik salmastra: tekli: SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
çiftli:, SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
O-ringler: EPDM, FKM, NBR
Elektrik motoru: IEC standardı, 3 fazlı, 2-/4-kutuplu, IP55

Bağlantı boyutları

Model DIN 11851 dişli (std.) DIN 32676 kelepçe SMS3017 kelepçe SMS 1145 dişli RJT dişli
Giriş Çıkış Giriş Çıkış Giriş Çıkış Giriş Çıkış Giriş Çıkış
CTX 40-165 DN40 DN32 DN40 DN32 38 33.7 38 32 1.5” 1.25”
CTX 50-145 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
CTX 50-200 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
CTX 65-175 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
CTX 65-230 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
CTX 65-240 DN65 DN40 DN65 DN40 63.5 38 63.5 38 2.5” 1.5”
CTX 80-205 DN80 DN50 DN80 DN50 76.1 51 76 51 3” 2”
CTX 80-212 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
CTX 80-260 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
CTX 100-230 DN100 DN80 DN100 DN80 101.6 76.1 101.6 76 4” 3”
Tipik uygulamalar
Sektörler: Süt ürünleri, dondurma, içecek, gıda, ilaç, kozmetik, bira ve şarap
Uygulama örnekleri: Süt ürünleri, yağlar, meyve suları, alkol, yarı mamul ürünler, gıda katkı maddeleri, kozmetik ve ilaç endüstrileri için bileşenler, patlamaya dayanıklı ve güvenli bölgelerdeki ürünler, hafif ve agresif kimyasallar, sıcak ve soğuk sıvılar, süspansiyonlar ve emülsiyonlar, temizlik ve yıkama maddeleri, kanalizasyon, depolama tanklarının, konteynerlerin, filtrelerin, kuyuların yüklenmesi ve boşaltılması, teknolojik cihazların beslenmesi.
Ana faydalar

“`html

Tapflo CTX santrifüj pompaların avantajları 1. Ra<0.8'de mevcut gövde
Standart olarak Ra<0.8 μm'ye kadar elektropolisajlı ıslanan parçalar (talep üzerine Ra<0.5 μm), harici yüzeyler Ra<3.2 μm'ye kadar cam bilyeli kumlama.
2. Çeşitli bağlantılar
DIN 11851, DIN 32676.
Talep üzerine diğer bağlantı türleri.
3. Hijyenik mekanik salmastra sistemi
Tekli veya çiftli mekanik salmastra.
4. Optimize edilmiş gövde ve çark tasarımı
Pompa haznesinin ve çarkın şekli, gelişmiş çok boyutlu analiz ve çok sayıda performans testinin sonucudur.
Bu iki unsur da pompanın en yüksek enerji verimliliğini sağlamak üzere tasarlanmış ve optimize edilmiştir.

“`

Çalışma prensibi

Tapflo santrifüj pompasının çalışma prensibi

Santrifüj pompanın iki ana bölümü, kanatçıklı çark ve pompa gövdesidir. Sıvı, hızla dönen çarkın merkezine yakın emme bağlantısından pompaya girer. Emme tarafındaki sıvı, çark ekseni boyunca hareket eder ve kanatçıklar tarafından üretilen merkezkaç kuvveti nedeniyle, gövdedeki bir hazneye radyal olarak dışarı doğru atılır. Gövde, deşarj nozülüne doğru spiral şeklinde kademeli olarak genişler, bu da sıvı hızını azaltır ve dolayısıyla basıncı artırır (difüzör etkisi). Aynı zamanda, sıvı merkezkaç kuvveti nedeniyle çark tarafından deşarj bağlantısına doğru radyal olarak dışarı atılırken, çarkın merkezindeki basınç düşer, bu da pompaya sıvı emme etkisini artırır ve bu da sürekli bir sıvı transfer süreci sağlar.

Daha fazla bilgi ister misiniz? Santrifüj pompalar hakkındaki bilgi hazinemizi inceleyin!

İnşaat

Modüler Tasarım

Tapflo CTX santrifüj pompaların modüler tasarımı
CTX serisi santrifüj pompaların modüler tasarımı, çeşitli çalışma koşullarına uyum sağlamada daha fazla esneklik sağlar. Bu aynı zamanda daha fazla pompa çok yönlülüğü ve hızlı ve kolay yükseltme olanakları anlamına gelir. Farklı pompa tipleri ve boyutları arasındaki parçaların değiştirilebilirliği, işletmeyi ve bakımı daha ucuz ve daha kolay hale getirir. CTI ve CTH serisindeki muadilleriyle karşılaştırıldığında – Tapflo CTX-I ve CTX-H santrifüj pompalar daha yüksek basınçlara ulaşabilir ve daha büyük boyutlarda mevcuttur, bu da daha çok yönlü bir akış aralığı sağlar.
Tapflo CTX santrifüj pompalar için açık çark

Açık Çark

CTX serisi pompalar, sağlam tasarım, yüksek verimlilik ve düşük Net Pozitif Emme Yüksekliği gereksinimi (NPSHr) olan açık bir çarka sahiptir. Açık çarklı CTX serisi pompalar hem temizlenmesi kolaydır hem de katı madde içeren sıvıların pompalanması için uygundur. CTX pompalarının performansını belirli çalışma noktalarına veya aralıklarına uyarlamak, sabit hızlarda çarkların işlenmesi veya sabit çark çaplarıyla pompa hızının ayarlanmasıyla yapılabilir.

Hijyenik Mekanik Salmastra Sistemi

Tekli Mekanik Salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da iç pompa haznesinin tamamen yıkanabilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tekli mekanik salmastrası
Çiftli Mekanik Salmastra

Sıvı ve buharlarının operatör veya çevre için tehdit oluşturduğu ve muhafaza edilmesi gerektiği durumlarda, yüksek basınç veya sıcaklıklarda agresif ortamlar kullanıldığında ve ayrıca polimerleşen ve kristalleşen birçok ortam için kullanılır.

Tapflo CTX santrifüj pompaların çiftli mekanik salmastrası

Çeşitli Bağlantılar

DIN 11851, DIN 32676 ve diğer bağlantılar (müşteri talebine göre).

Ra<0.5 μm Olan Gövdeler Mevcuttur

Standart olarak Ra<0.8 μm'ye kadar ıslanan parçalar elektro cilalıdır (talep üzerine Ra <0.5 μm), dış yüzeyler Ra<3.2 μm'ye kadar cam kumlama ile işlenmiştir.

Tapflo CTX H hijyenik santrifüj pompaların gövdesi
Özel sürümler
Kendinden Emişli Santrifüj Pompalar | CTX S serisi

Kendinden emişli özelliği sayesinde CTX-S serisi pompa, sıvının pompadan daha düşük bir seviyeden kaldırılmasının gerektiği durumlarda kullanılabilir.

Standart CTX pompa vakum oluşturamadığı için, basit bir modifikasyon pompanın 5 m’ye kadar yükseklikten sıvı çekmesini sağlar. İlk emişten sonra, pompa içindeki sıvı halkasının korunmasını sağlamak için geri dönüş borusu, pompanın deşarj tarafından sıvıyı sirküle edecektir.

Tapflo CTX S endüstriyel kendinden emişli santrifüj pompa tasarımı

Kendinden emişli seçenek, ön kapağı değiştirerek ve bir havalandırma vidası ekleyerek mevcut pompalara kolayca uyarlanabilir.

Tapflo CTX H hijyenik kendinden emişli santrifüj pompalar
Yüksek Performanslı Endüstriyel Santrifüj Pompalar | CTX I serisi

Kimya, petrokimya ve makine imalat endüstrileri dahil olmak üzere endüstriyel uygulamalar için tasarlanmıştır.

EN 1092-1 tip 11, ANSI 150 Lbs. standartlarında flanşlı bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Islanan parçalar ve dış yüzeyler standart olarak Ra<3.2 μm'ye kadar cam kumlama ile işlenmiştir. Daha fazla bilgi ister misiniz? CTX I endüstriyel santrifüj pompalar ürün sayfasına göz atın.

Tapflo CTX I endüstriyel santrifüj pompalar
Aksesuar
Hijyenik Bağlantılar

CTX H hijyenik pompalar, aşağıdakiler gibi geniş bir bağlantı yelpazesi ile donatılmıştır: DIN 11851, DIN 32676, SMS3017, SMS 1145, RJT ve diğerleri.

Tapflo CTX H Hijyenik Santrifüj Pompalar
Hijyenik Kapak

AISI 304L paslanmaz çelikten yapılmış hijyenik motor kapağı, pompa veya tesisat temizleme işlemi sırasında motoru selden, kir birikmesinden ve su sıçramalarından korur.

Tapflo CTX H Hijyenik Santrifüj Pompalar

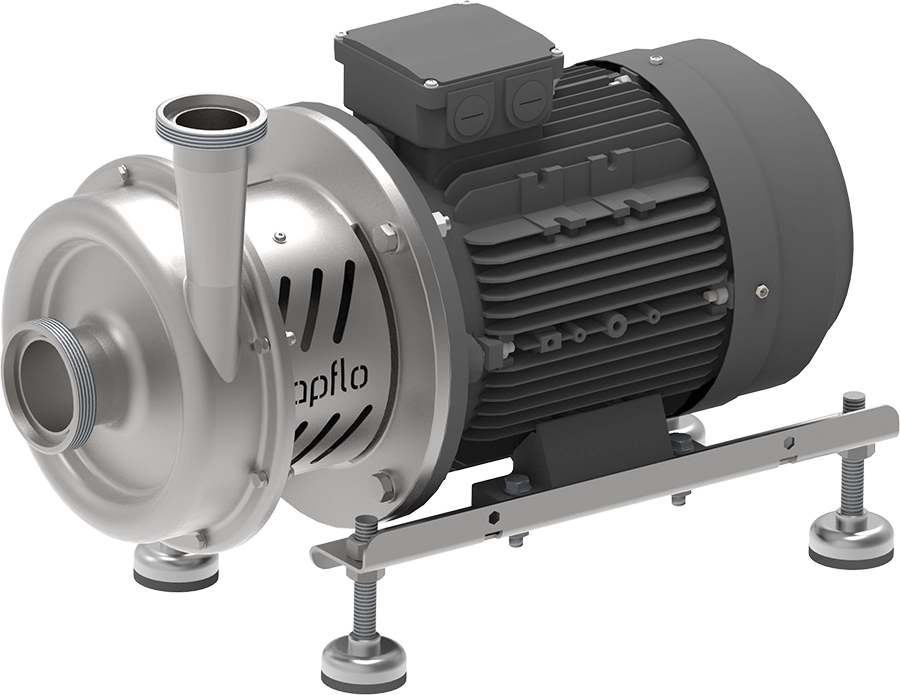

Ayarlanabilir Ayaklar

Bu çözüm, pompanın altındaki yüzeyin kolayca temizlenmesini sağlar. Pompanın başka bir yere taşınması gerektiğinde de faydalı olabilir.

Ayarlanabilir ayaklı Tapflo CTX endüstriyel santrifüj pompalar

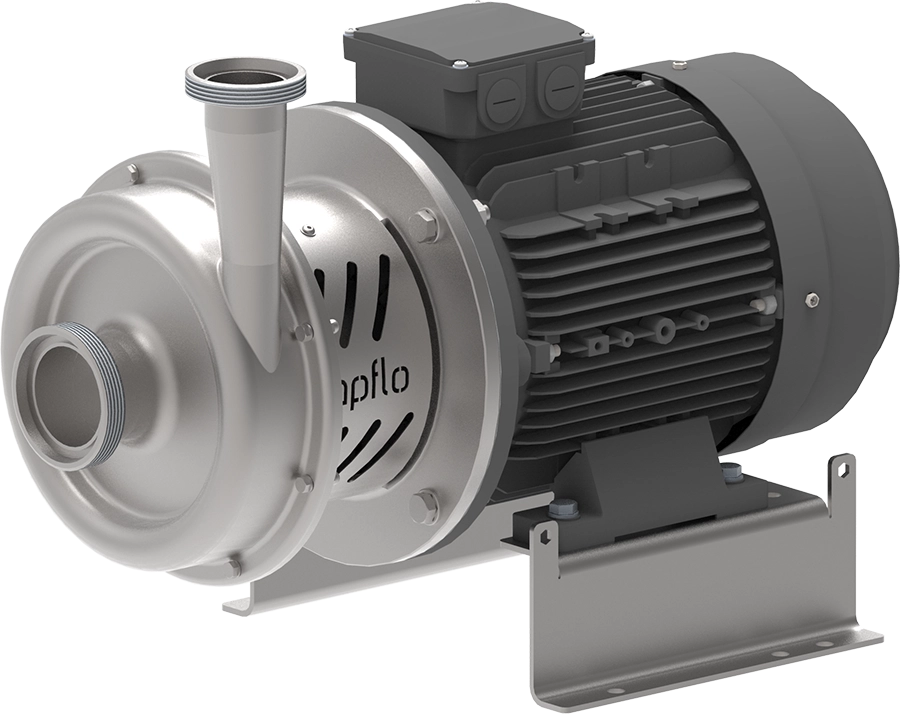

Montaj Braketleri

Pompa ünitesi, temele kalıcı olarak sabitlenebilen bir tabana monte edilebilir.

Montaj braketli Tapflo CTX endüstriyel santrifüj pompalar
Dahili Frekans Dönüştürücü

Pompanın çalışma parametrelerini değiştirmenin en basit ve en esnek yolu. İnvertör ayrıca aşırı yük koruması sağlar ve yumuşak başlatıcı görevi görür.

Dahili frekans dönüştürücülü Tapflo CTX santrifüj pompalar
İndükleyici

İndükleyici, giriş basıncını artırarak pompanın NPSHr’sini düşürür. Bu seçenek, mevcut pompalara bile takılması çok kolaydır – takmak için indükleyiciyi çark vidasıyla sabitlemeniz yeterlidir.

İndükleyicili Tapflo CTX santrifüj pompalar
Santrifüj Pompalar İçin Taşıma Arabaları

Tek bir pompayı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Fabrikanın farklı yerlerine dağılmış teknolojik süreçleriniz mi var? Çoğu Tapflo pompasına uyarlanmış mobil çözümler sunuyoruz. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa taşıma arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve Faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi tasarımı.

Daha fazla bilgi edinmek ister misiniz? Tapflo pompa taşıma arabası ürün sayfasına göz atın.

taşıma arabaları mobil çözüm
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

  • Özel sürümler

  • Aksesuar

Pompa kapasitesi: 130 m3/sa (2166 l/dak)
Maks. boşaltma basıncı: 16 bar
Sıcaklık: 120 °C
Viskozite: 150 mPa·s
Gövde malzemesi: AISI 316L paslanmaz çelik, ıslanan parçalar: Ra<0.8 μm‘ye kadar elektro cilalı
Çark malzemesi: AISI 316L paslanmaz çelik, Ra<0.8 μm‘ye kadar elektro cilalı
Mekanik salmastra: tekli: SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
çiftli:, SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
O-ringler: EPDM, FKM, NBR
Elektrik motoru: IEC standardı, 3 fazlı, 2-/4-kutuplu, IP55

Bağlantı boyutları

Model DIN 11851 dişli (std.) DIN 32676 kelepçe SMS3017 kelepçe SMS 1145 dişli RJT dişli
Giriş Çıkış Giriş Çıkış Giriş Çıkış Giriş Çıkış Giriş Çıkış
CTX 40-165 DN40 DN32 DN40 DN32 38 33.7 38 32 1.5” 1.25”
CTX 50-145 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
CTX 50-200 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
CTX 65-175 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
CTX 65-230 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
CTX 65-240 DN65 DN40 DN65 DN40 63.5 38 63.5 38 2.5” 1.5”
CTX 80-205 DN80 DN50 DN80 DN50 76.1 51 76 51 3” 2”
CTX 80-212 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
CTX 80-260 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
CTX 100-230 DN100 DN80 DN100 DN80 101.6 76.1 101.6 76 4” 3”

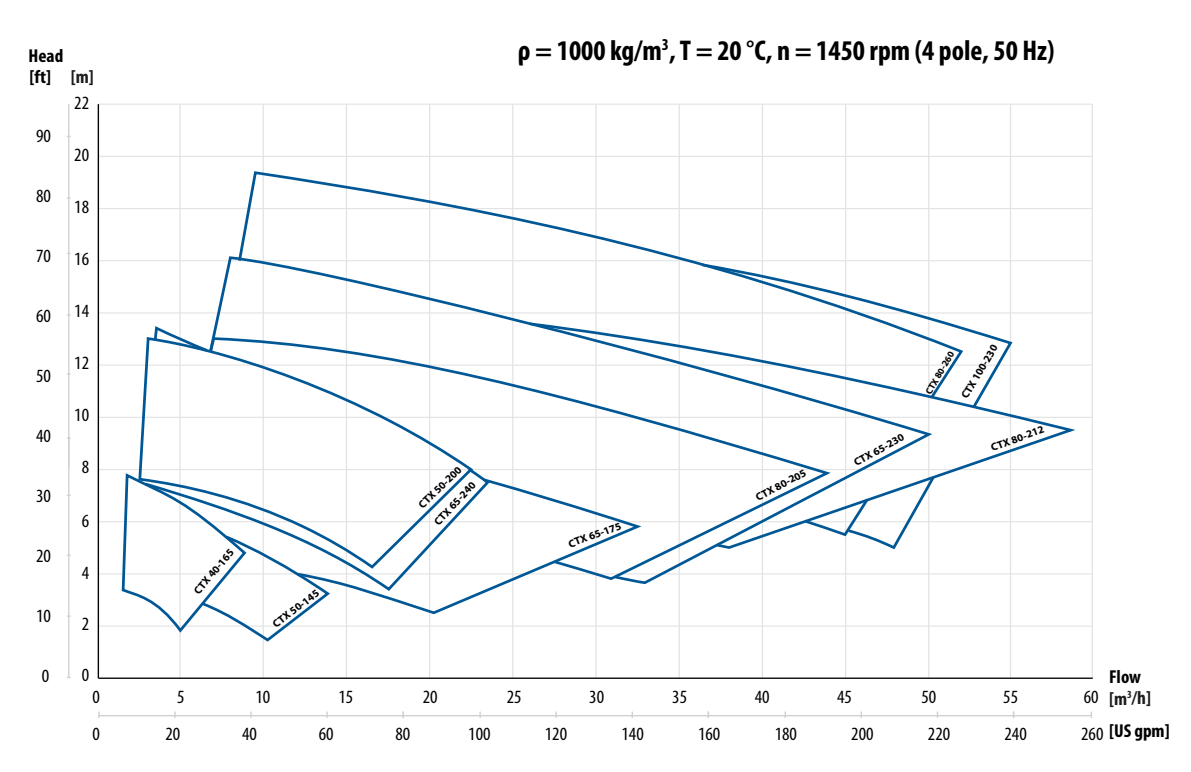

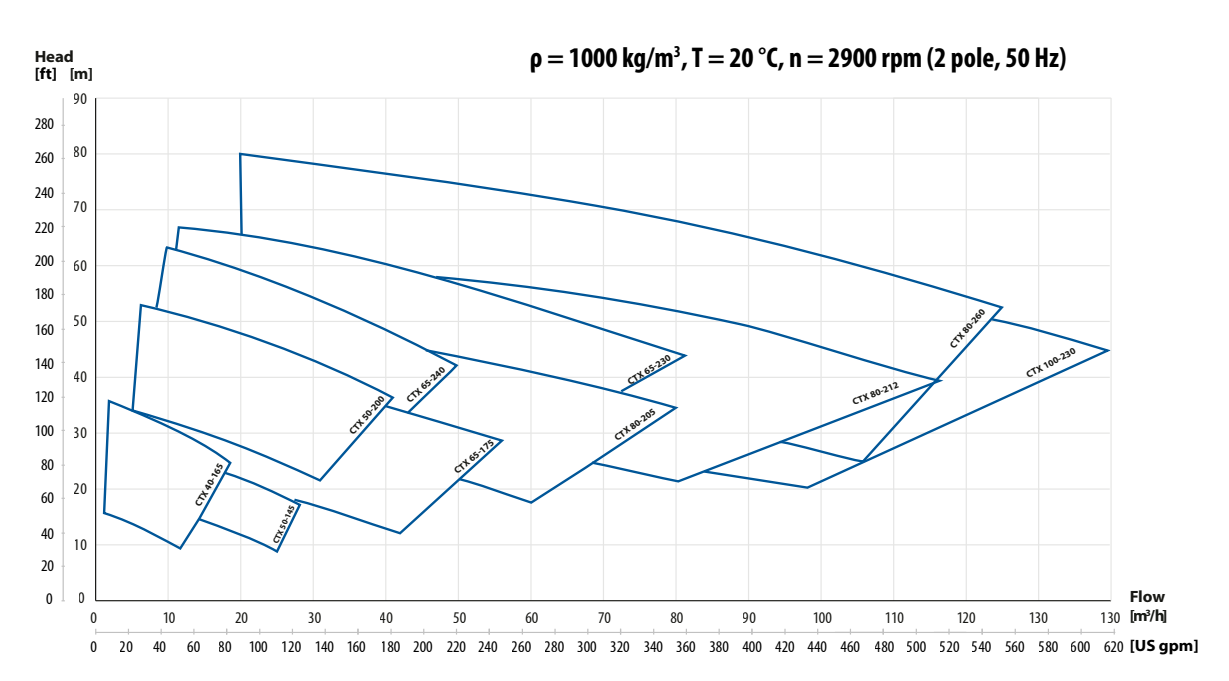

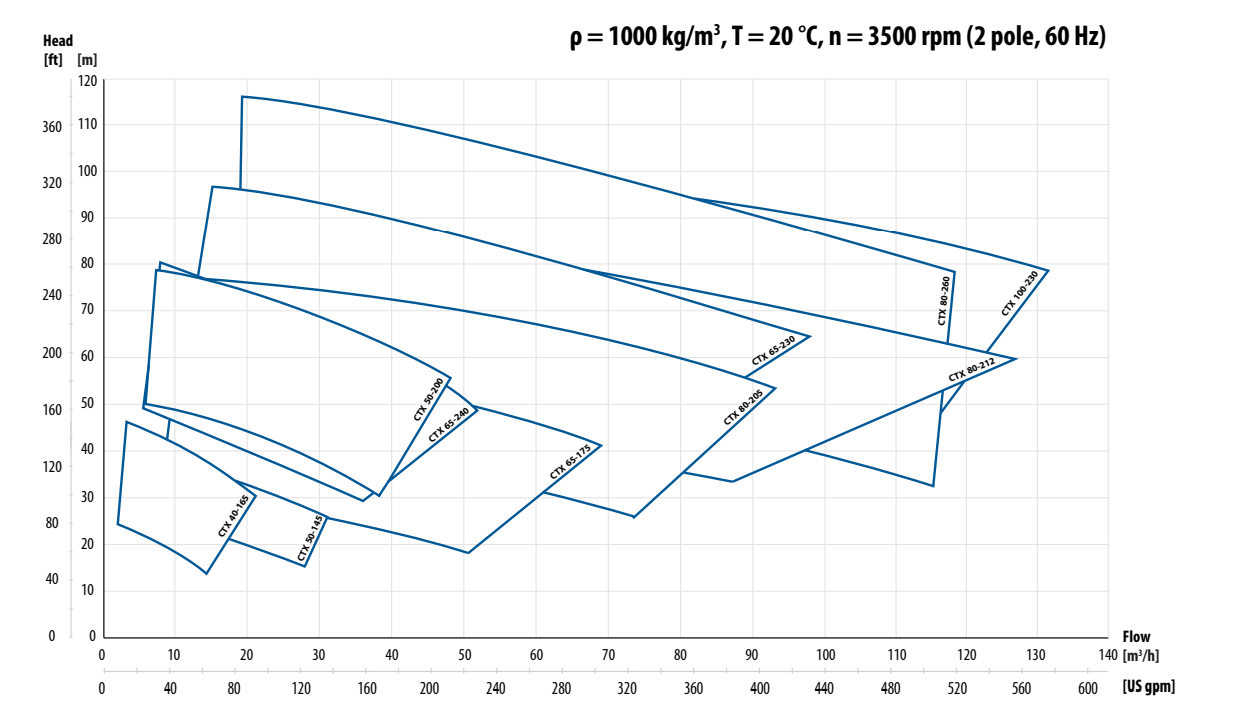

Performans eğrileri
