Daha az titreşim | darbe | vuruntu

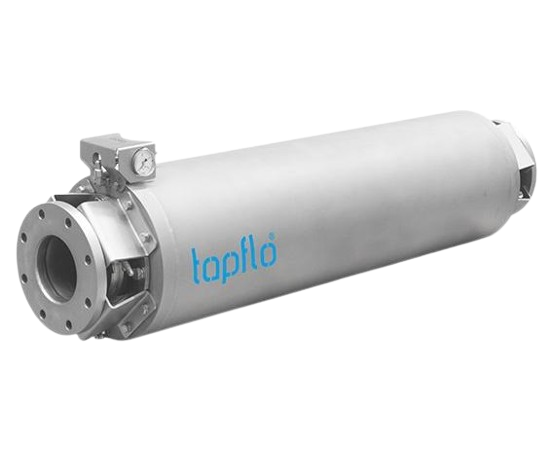

DPT darbe sönümleyiciler, paslanmaz çelik basınçlı gövde ve hava hacmiyle çevrelenmiş güçlendirilmiş kauçuk hortum kullanarak, boru hattındaki titreşimleri ve vuruntuları minimumda %80 azaltır.

  • Manometreli hava bağlantısı AISI 304 kapak ile korunmaktadır
  • AISI 304 gövde
  • Modüler flanş sistemi
  • AISI 304 flanş braketleri

Daha az titreşim | darbe | vuruntu

DPT darbe sönümleyiciler, paslanmaz çelik basınçlı gövde ve hava hacmiyle çevrelenmiş güçlendirilmiş kauçuk hortum kullanarak, boru hattındaki titreşimleri ve vuruntuları minimumda %80 azaltır.

  • Manometreli hava bağlantısı AISI 304 kapak ile korunmaktadır
  • AISI 304 gövde
  • Modüler flanş sistemi
  • AISI 304 flanş braketleri
Malzemeler, veriler
Teknik veri Sönümleyici boyutu
DPT40 DPT65 DPT100 DPT125
Hortum pompası boyutu PT 25, PT 32, PT 38, PT 40 PT 51, PT 60, PT 65 PT 80, PT 80L, PT 100 PT 125
Gövde malzemesi AISI 304
Hortum malzemesi (ıslanan) Endüstriyel uygulamalar: NR (standart), NBR, EPDM, CSM
ATEX uygulamaları: NR, EPDM
Gıda uygulamaları: NR FDA, NBR FDA, EPDM FDA
Ağız malzemesi (ıslanan) AISI 316L (standart), AISI 316L PTFE Kaplamalı
Flanş boyutu (EN 1092-1) DN40 (standart), DN25, DN32 DN65 (standart), DN50 DN100 (standart), DN80 DN125 (standart)
Bağlantı tipi
(isteğe bağlı bağlantı tipi)
DIN11851, DIN32676 (seri C), ANSI 150 flanş, ASME BPE kelepçe
Diş ve kelepçe boyutu DN40 / 1 1/2” DN65 / 2 1/2” DN100 / 4” DN125 / 5”
Sıkıştırılmış hava bağlantısı DN 7.2 FİŞ Euro (standart)
Drenaj boyutu 1/8” BSP dişli
Maks. hava basıncı [bar] / [psi] 15 / 217 10 / 145 10 / 145 10 / 145
Maks. çıkış basıncı [bar] / [psi] 15 / 217 10 / 145 10 / 145 10 / 145
Min. sıcaklık [ºC] / [ºF] -20 / -4 -20 / -4 -20 / -4 -20 / -4
Maks. sıcaklık* [ºC] / [ºF] 80 / 176 80 / 176 80 / 176 80 / 176
Sönümleyici ağırlığı [kg] / [lb] 25 / 55 55 / 121 87 / 192 86 / 190

* ATEX’te geçerli değildir

Boyutlar

Boyut DPT40 DPT65 DPT100 DPT125
A 800 962 1370 1370
E 168 273 324 324
H DN7.2 DN7.2 DN7.2 DN7.2
I DN25-40 DN50-65 DN80-100 DN125
J 226 336 386 386
K 187 273 324 324

Boyutlar mm cinsindendir (başka bir gösterge yoksa)

Nemlendirme etkisi

Hose pumps pulsation dampeners. The dampening effect

Darbe emici olmadan ve darbe emici ile deşarj hattındaki verimlilik değişimi.

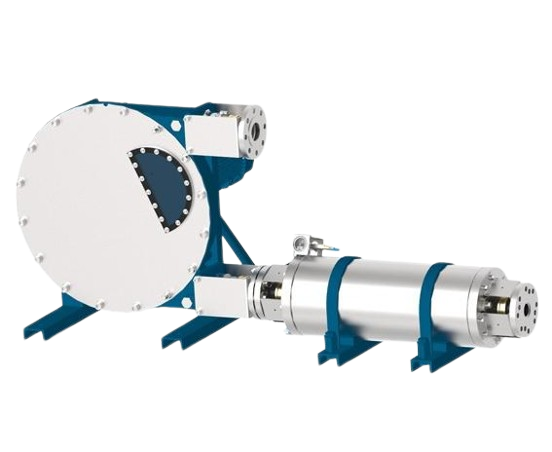

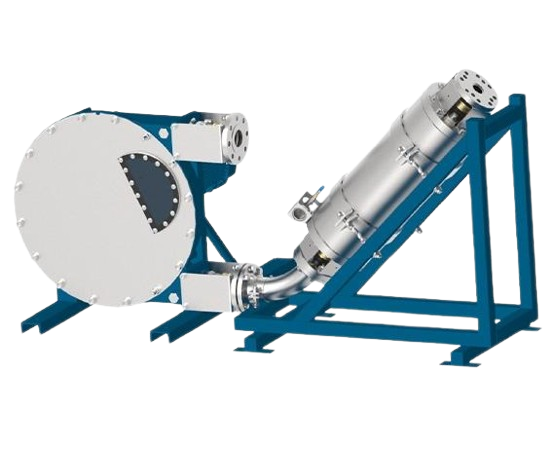

Tapflo DPT darbe emiciler, darbeli akışı daha doğrusal bir akışa dönüştürür. Pompa çıkışına takılan darbe emici (açık mavi), darbe emici olmayan (koyu mavi) duruma kıyasla akış titreşimini azaltır.

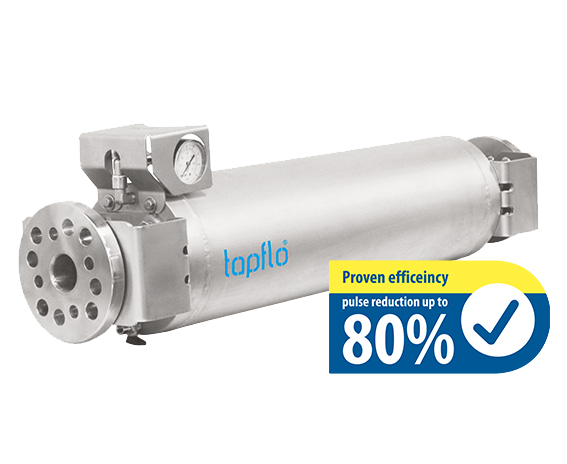

Kanıtlanmış %80’e varan darbe azaltma. Darbe emici kullanımı, akış titreşimlerini ve bunların boru sistemleri üzerindeki olumsuz etkilerini azaltarak sisteminizin performansını iyileştirmenin en etkili yoludur.

Çalışma prensibi

Hortum pompaları, tasarımları gereği darbeler üretir.
Bu, kompresyon sonrasında ayakkabıların pompanın deşarj tarafındaki hortumdan ayrılmasıyla meydana gelir.
Hortum pompasının sıkıştırılmış hortumu orijinal şekline döner, böylece pompanın deşarjındaki hacim artar. Bu, tesisin deşarj hattında istenmeyen darbeler, titreşimler ve borularda vuruntu yaratan basınç düşüşlerine neden olur.
Tapflo DPT darbe emiciler, bir kez basınçlı hava veya nitrojen ile doldurulmuş güçlendirilmiş bir hortuma sahip basınçlı bir kap aracılığıyla bu darbeleri %80’e kadar azaltır. Hortum pompasındaki hortumun ömrü, pompanın kendisinin güvenilirliği ve tesisin performansı tamamen optimize edilir.

Mevcut hortum malzemeleri



Hortum ATEX Endüstri
Su
arýtma
Seramik Madencilik, taş ocaklarý Yapý,
inşaat
Kimya Gýda,
içecek
Farmasötik, kozmetik Boya, kağıt Tarým, biyogaz
Endüstriyel
NR
NBR
EPDM
CSM
Gıda Sınıfı
NR FDA
NBR FDA
EPDM FDA
Mevcut bağlantılar
Modüler flanş (standart)

EN 1092-1 PN16 veya ANSI 150 flanş

Hijyenik bağlantılar

DIN 11851

Tri-Clamp bağlantıları

DIN32676 veya ASME BPE (DIN 32676 C serisi)

  • Malzemeler, veriler

  • Boyutlar

  • Nemlendirme etkisi

  • Çalışma prensibi

  • Mevcut hortum malzemeleri

  • Mevcut bağlantılar

Teknik veri Sönümleyici boyutu
DPT40 DPT65 DPT100 DPT125
Hortum pompası boyutu PT 25, PT 32, PT 38, PT 40 PT 51, PT 60, PT 65 PT 80, PT 80L, PT 100 PT 125
Gövde malzemesi AISI 304
Hortum malzemesi (ıslanan) Endüstriyel uygulamalar: NR (standart), NBR, EPDM, CSM
ATEX uygulamaları: NR, EPDM
Gıda uygulamaları: NR FDA, NBR FDA, EPDM FDA
Ağız malzemesi (ıslanan) AISI 316L (standart), AISI 316L PTFE Kaplamalı
Flanş boyutu (EN 1092-1) DN40 (standart), DN25, DN32 DN65 (standart), DN50 DN100 (standart), DN80 DN125 (standart)
Bağlantı tipi
(isteğe bağlı bağlantı tipi)
DIN11851, DIN32676 (seri C), ANSI 150 flanş, ASME BPE kelepçe
Diş ve kelepçe boyutu DN40 / 1 1/2” DN65 / 2 1/2” DN100 / 4” DN125 / 5”
Sıkıştırılmış hava bağlantısı DN 7.2 FİŞ Euro (standart)
Drenaj boyutu 1/8” BSP dişli
Maks. hava basıncı [bar] / [psi] 15 / 217 10 / 145 10 / 145 10 / 145
Maks. çıkış basıncı [bar] / [psi] 15 / 217 10 / 145 10 / 145 10 / 145
Min. sıcaklık [ºC] / [ºF] -20 / -4 -20 / -4 -20 / -4 -20 / -4
Maks. sıcaklık* [ºC] / [ºF] 80 / 176 80 / 176 80 / 176 80 / 176
Sönümleyici ağırlığı [kg] / [lb] 25 / 55 55 / 121 87 / 192 86 / 190

* ATEX’te geçerli değildir
