IBC Karıştırma İstasyonu

IBC Karıştırma İstasyonu

TEKLİF İSTEMİ +46 303 63390

Zamanınızdan tasarruf edin ve çeşitli sıvı ürünleri karıştırmak için tek, eksiksiz bir çözüm kullanın. Karıştırma İstasyonu, IBC’de yüksek verimli karıştırma için otomatik bir sistemdir. Hem sabit hem de mobil versiyonları mevcuttur, bu da çeşitli konumlarda kullanılmasına olanak tanır.

Karıştırma istasyonları kullanışlıdır ve kullanımı çok kolaydır. Tüm işlemler, üniteyi başlatan ve durduran, ayrıca dönüş hızını ayarlayan entegre kontrol panelinden gerçekleştirilir. Yapılması gereken tek manuel iş, IBC’nin teslim edilmesi ve karıştırma süresi bittiğinde alınmasıdır. Böyle bir tasarım, karıştırıcının hızlı bir şekilde konumlandırılmasına ve indirilmesine, ayrıca karıştırma zamanlayıcısının ayarlanmasına olanak tanır.

Zamanınızdan tasarruf edin ve çeşitli sıvı ürünleri karıştırmak için tek, eksiksiz bir çözüm kullanın. Karıştırma İstasyonu, IBC’de yüksek verimli karıştırma için otomatik bir sistemdir. Hem sabit hem de mobil versiyonları mevcuttur, bu da çeşitli konumlarda kullanılmasına olanak tanır.

Karıştırma istasyonları kullanışlıdır ve kullanımı çok kolaydır. Tüm işlemler, üniteyi başlatan ve durduran, ayrıca dönüş hızını ayarlayan entegre kontrol panelinden gerçekleştirilir. Yapılması gereken tek manuel iş, IBC’nin teslim edilmesi ve karıştırma süresi bittiğinde alınmasıdır. Böyle bir tasarım, karıştırıcının hızlı bir şekilde konumlandırılmasına ve indirilmesine, ayrıca karıştırma zamanlayıcısının ayarlanmasına olanak tanır.

Teknik veri
Uygulamalar: 20.000 cP’ye kadar viskoziteli, partikül veya toz içeren sıvılar.
IBC tanklarda (IBC karıştırıcı) veya varillerde (varil karıştırıcı) depolanan sıvılar için uygundur.
ATEX: Patlamaya dayanıklı versiyonu mevcuttur (ATEX).
Güç kaynağı: 400V AC, 50-60 Hz veya 220-230V AC; 50-60 Hz
Boyutlar: 1300x1200x3000 mm (uzunluk x genişlik x yükseklik)
Malzemeler: Sıvıyla temas eden parçalar (çark, mil): AISI 316, PP, PFA, ECTFE.
Diğer parçalar: AISI 304 veya boyalı çelik.

IBC istasyonu, karıştırıcının konteyner seviyesinin üzerinde kaldırıldığında, konteyner yanlış yerleştirildiğinde veya eksik olduğunda çalışmayarak yüksek düzeyde güvenlik sağlar. Çalışma sırasında tüm dönen elemanlar kapalı bir alanda bulunur ve kazara doğrudan temas olasılığını ortadan kaldırır.

Miller ve çarklar çeşitli malzemelerden (AISI 316, PP, PFA, ECTFE) temin edilebilir. Operatör, frekans invertörü aracılığıyla karıştırıcının dönüş hızını ayarlayabilir, bu da birçok farklı uygulama için kullanılmasını sağlar. IBC karıştırma istasyonu, farklı sıvıları birbirleriyle veya tozlarla karıştırarak sıvılarda tam çözünmelerini sağlamak üzere tasarlanmıştır.

Operasyon

Karıştırma İstasyonunu kullanmak için sıvı içeren tank karıştırıcının altına yerleştirilmelidir. Alternatif olarak, mobil bir karıştırma istasyonu durumunda, ünite tankın bulunduğu yere taşınmalıdır. Kabın doğru konumlandırılması (kabın ekseni ile karıştırıcı çarkının ekseninin koaksiyelliği) kılavuz raylar tarafından sağlanır. Yerleştirmeden sonra karıştırıcı indirilerek devir hızı ve karıştırma süresi ayarlanmalıdır.

Karıştırma sırasında operatör farklı görevlere odaklanabilir ve ünite bittiğinde döngünün sonunu belirterek kapanacaktır. Zamanlayıcı fonksiyonu sayesinde karıştırma süresi belirlenen ürüne göre doğru bir şekilde ayarlanabilir. Özel olarak tasarlanmış istasyon, karıştırıcının kap üzerindeki hassas konumlandırılmasını sağlar. Karıştırıcının kaldırılması ve indirilmesi, aktüatöre bağlı bir kontrol paneli aracılığıyla kontrol edilir. Alternatif olarak, ünite kullanımı kolay ve ATEX gereksinimlerine uygun olarak üretilmiş manuel bir halat makarası ile birlikte gelir. Her iki durumda da karıştırıcı kontrolsüz bir şekilde indirilemez.

İnşaat

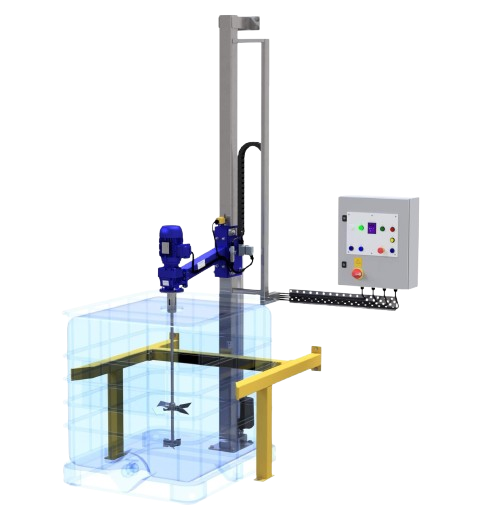

Tapflo IBC Karıştırma İstasyonu

Destek çerçevesi
  • Karıştırıcıyı ve kontrol kabinini destekler,
  • 2 farklı model seçeneği – sabit (yere ve duvara monte) veya mobil (ünitenin serbest hareketini sağlayan 4 tekerlek üzerine monte edilmiş),
  • Tekerlekler kilitleme mekanizması ile donatılmıştır.
Karıştırıcı tutma kolu
  • Pozisyon anahtarı ile donatılmıştır – karıştırıcı alçaltılmış konumda değilken dönüşünü devre dışı bırakır.
Karıştırıcı
  • Düşük devirli karıştırıcı, evrensel, katlanabilir çark ile donatılmıştır. Yüksek viskoziteli sıvıların, katı parçacıklar içeren sıvıların ve tozlu sıvıların karıştırılmasına olanak tanır,
  • Karıştırıcı dururken çark katlanmış halde kalır, bu da IBC’ye kolayca yerleştirilmesini sağlar,
  • Karıştırıcı çalıştırıldıktan sonra çark merkezkaç kuvveti nedeniyle açılır ve kabın tüm hacmini karıştırmaya başlar,
  • Uygulamaya bağlı olarak farklı tipte çarklar sipariş edilebilir.
Tank varlık sensörü
  • Konteyner eksik olduğunda veya yanlış yerleştirildiğinde karıştırıcının dönüşünü devre dışı bırakır.
Elektrikli aktüatör, pnömatik silindir veya manuel halat makarası
  • Tek bir kişi tarafından kolayca çalıştırılabilir,
  • Kazara düşmeye karşı korunmuştur.
Frekans invertörü ve zamanlayıcılı kontrol kabini
  • Kontrol kabinine entegre edilmiş konumlandırma ünitesi, karıştırıcıya ve sensörlere kablolu ve bağlıdır,
  • Frekans invertörü dönüş hızını kontrol eder ve motorun aşırı yüklenmesini önler,
  • Anahtarlar ve dönüş hızını ayarlamak için bir ekran içeren bir kontrol paneli ile donatılmıştır,
  • Karıştırma süresi otomatik kapanmalı bir zamanlayıcı ile kontrol edilir.
Operatör paneli
  • Karıştırıcı motorunu kontrol etmekten sorumludur (başlatma, durdurma, dönüş hızı ayarı, acil durdurma),
  • Karıştırıcının kaldırılması ve indirilmesi,
  • Karıştırma zamanlayıcısının ayarlanması.
Ana şalter ve acil durdurma
Bağlantı kabloları
Konumlandırma çerçevesi
  • Tankı karıştırıcının altına konumlandırır.
Kontrol fonksiyonları

  • Karıştırıcının yükseltilmesi veya indirilmesi,
  • Dönüş hızının ayarlanması (frekans invertörü),
  • Karıştırma süresinin ayarlanması (zamanlayıcı) ve otomatik kapanma,
  • Karıştırıcı kaldırıldıktan sonra veya IBC yerleştirilmediğinde durdurma,
  • BAŞLAT, DURDUR, E-DUR (acil durdurma),
  • Aşırı yüklenmeye karşı korumalıdır.
Diğer infazlar

IBC Karıştırma İstasyonu

Davul karıştırma istasyonu

Ünite ayrıca mikser için entegre bir tambur kapağı ile donatılmıştır. Karıştırma işlemi sırasında tamburu kaplayarak ortamın tamburdan kaçmasını engeller ve aynı zamanda dışarıdan partiküllerin tambura girmesini önler. Dahası, tambur dönmesini önleyen kayışlarla sabitlenmiştir. Ayrıca, mikserin kendisini kaldırmaya gerek kalmadan karıştırma işlemi sırasında bileşenlerin eklenmesine olanak tanıyan bir besleme hunisi ile özel yapım tambur kapakları da sunuyoruz.

Mobil Karıştırma İstasyonu

Mobil karıştırma istasyonu

Karıştırma istasyonunun mobil tasarımı, kurum içinde birçok yerde kullanılmasını sağlar. Mobil istasyon, kolay taşınmasını sağlayan tekerleklerle donatılmıştır. İstasyon istenen bir konuma (genellikle tankın üzerine) yerleştirildikten sonra, tekerlekler kilitlenebilir, bu da çalışma sırasında güvenliği garanti eder. Mobil karıştırma istasyonu, IBC tankları ve variller için versiyonlarda mevcuttur. Gerekirse istasyon ATEX standardında üretilebilir.
