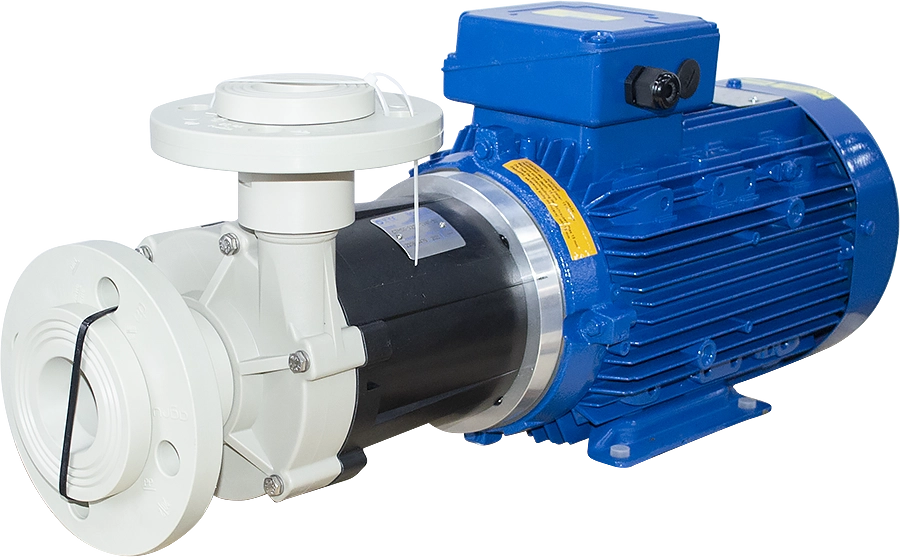

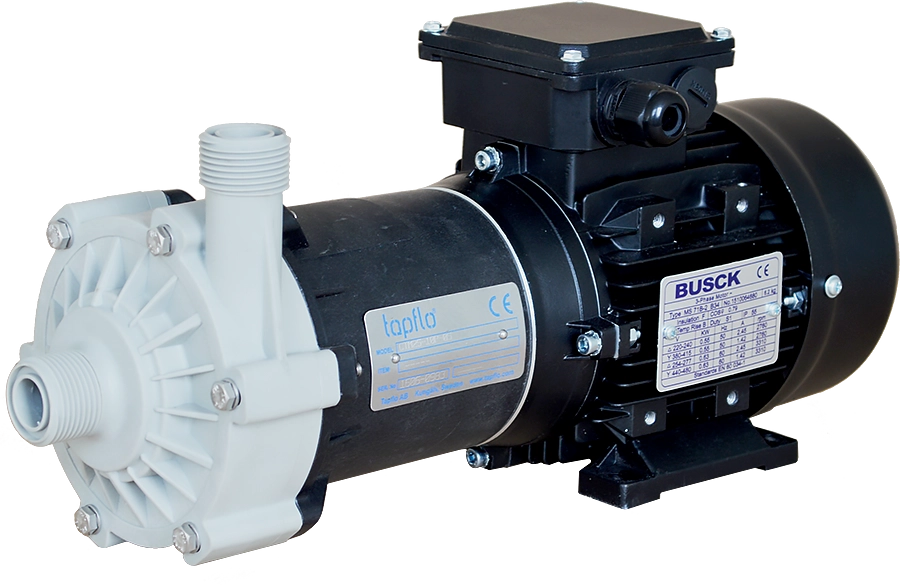

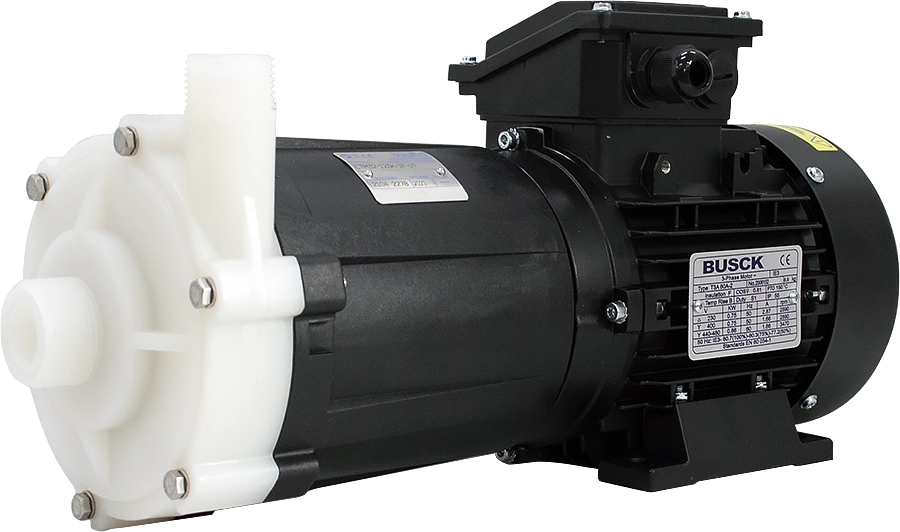

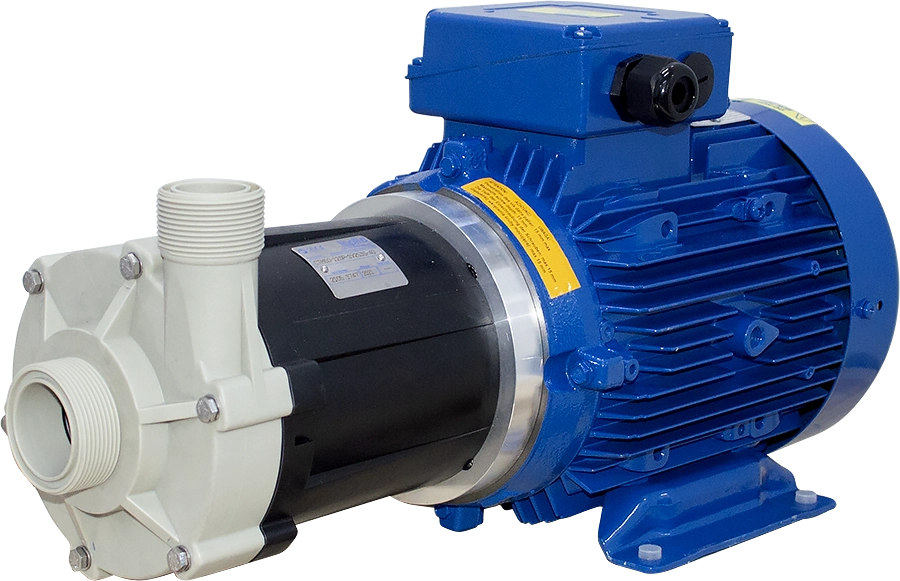

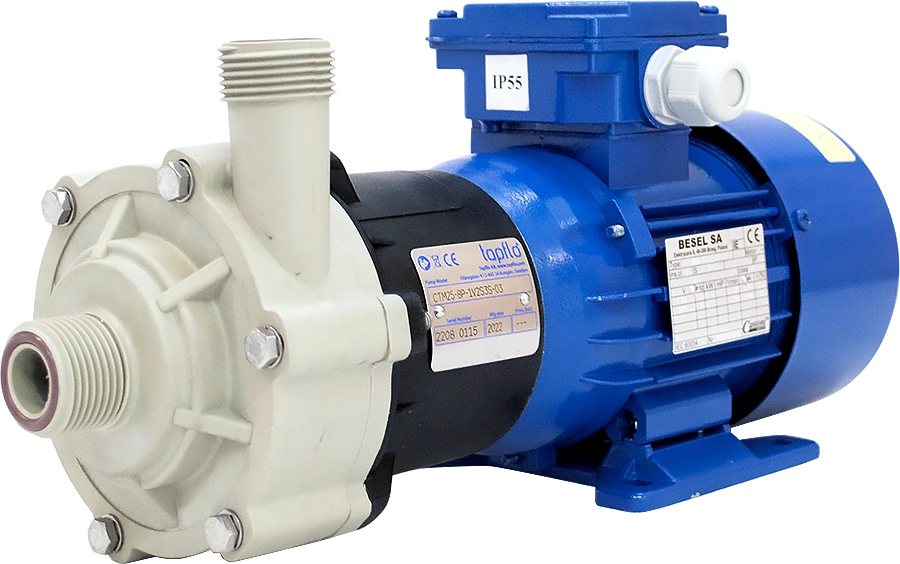

Manyetik tahrikli santrifüj pompalar – CTM serisi
CTM manyetik santrifüj pompalar, 90 °C’ye kadar sıcaklıklarda kimyasal olarak aşındırıcı ve zehirli sıvılar için. Tasarımları, agresif ve zehirli sıvıların pompalanmasına olanak tanır. Kompakt boyutları sayesinde OEM makineleri için dar alanlarda çalışabilirler. Pervaneye güç, yüksek sıcaklıklarda ve yüksek viskoziteli sıvılarda bile manyetik bir kaplin aracılığıyla iletilir.
Sağlam şaftsız tasarımları, az sayıda bileşeni ve yüksek kimyasal dirençleri ile karakterize edilirler. Tahrik mıknatısları ile pervane mıknatısları arasına yerleştirilmiş yalıtım kılıfı, tahriki pompanın ıslak ucundan ayırır. PP veya PVDF olarak mevcuttur.
CTM manyetik santrifüj pompalar, kimya, elektrokaplama, gıda ve su arıtma endüstrilerinde ortamların transferi ve sirkülasyonu için tasarlanmıştır.
HIZLI GERÇEKLER
ÖZELLİKLER & FAYDALAR
CTM manyetik santrifüj pompalar, 90 °C’ye kadar sıcaklıklarda kimyasal olarak aşındırıcı ve zehirli sıvılar için. Tasarımları, agresif ve zehirli sıvıların pompalanmasına olanak tanır. Kompakt boyutları sayesinde OEM makineleri için dar alanlarda çalışabilirler. Pervaneye güç, yüksek sıcaklıklarda ve yüksek viskoziteli sıvılarda bile manyetik bir kaplin aracılığıyla iletilir.
Sağlam şaftsız tasarımları, az sayıda bileşeni ve yüksek kimyasal dirençleri ile karakterize edilirler. Tahrik mıknatısları ile pervane mıknatısları arasına yerleştirilmiş yalıtım kılıfı, tahriki pompanın ıslak ucundan ayırır. PP veya PVDF olarak mevcuttur.
CTM manyetik santrifüj pompalar, kimya, elektrokaplama, gıda ve su arıtma endüstrilerinde ortamların transferi ve sirkülasyonu için tasarlanmıştır.

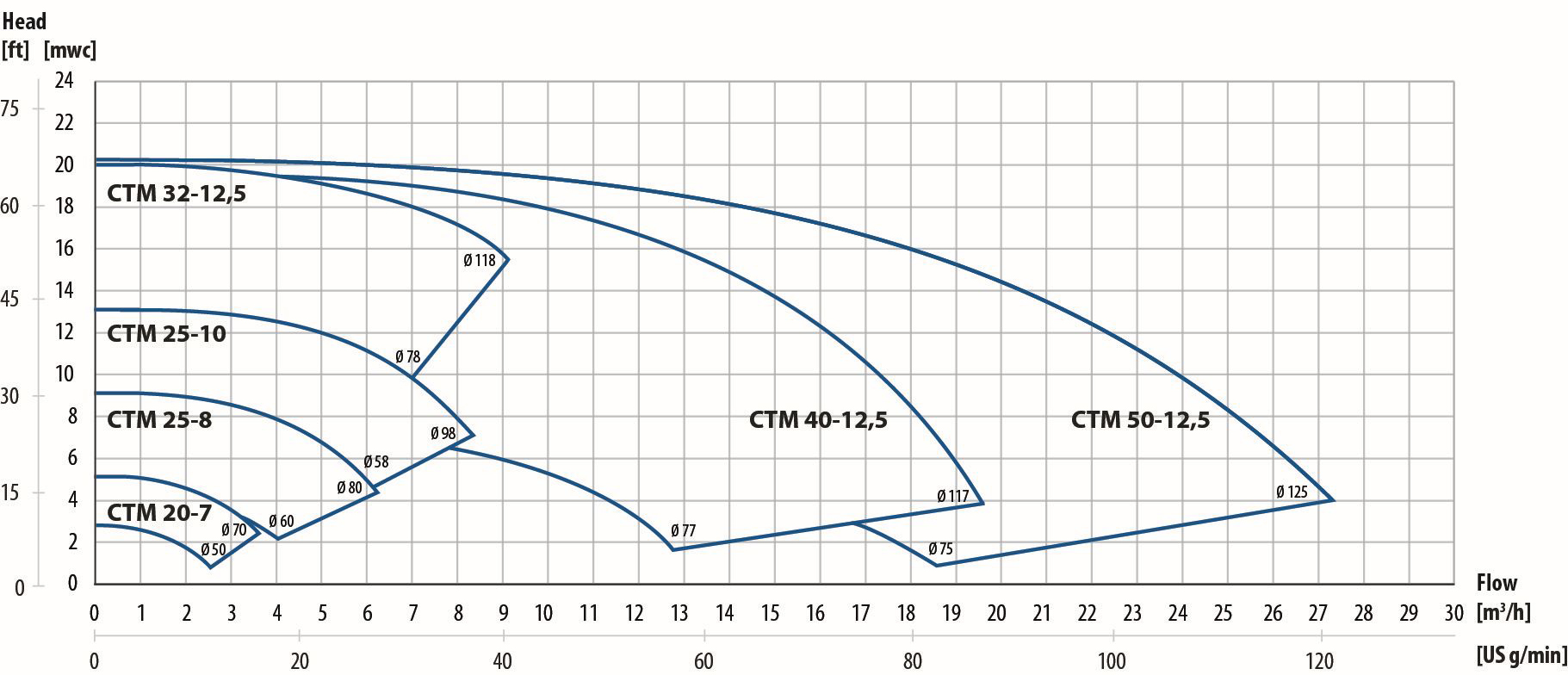

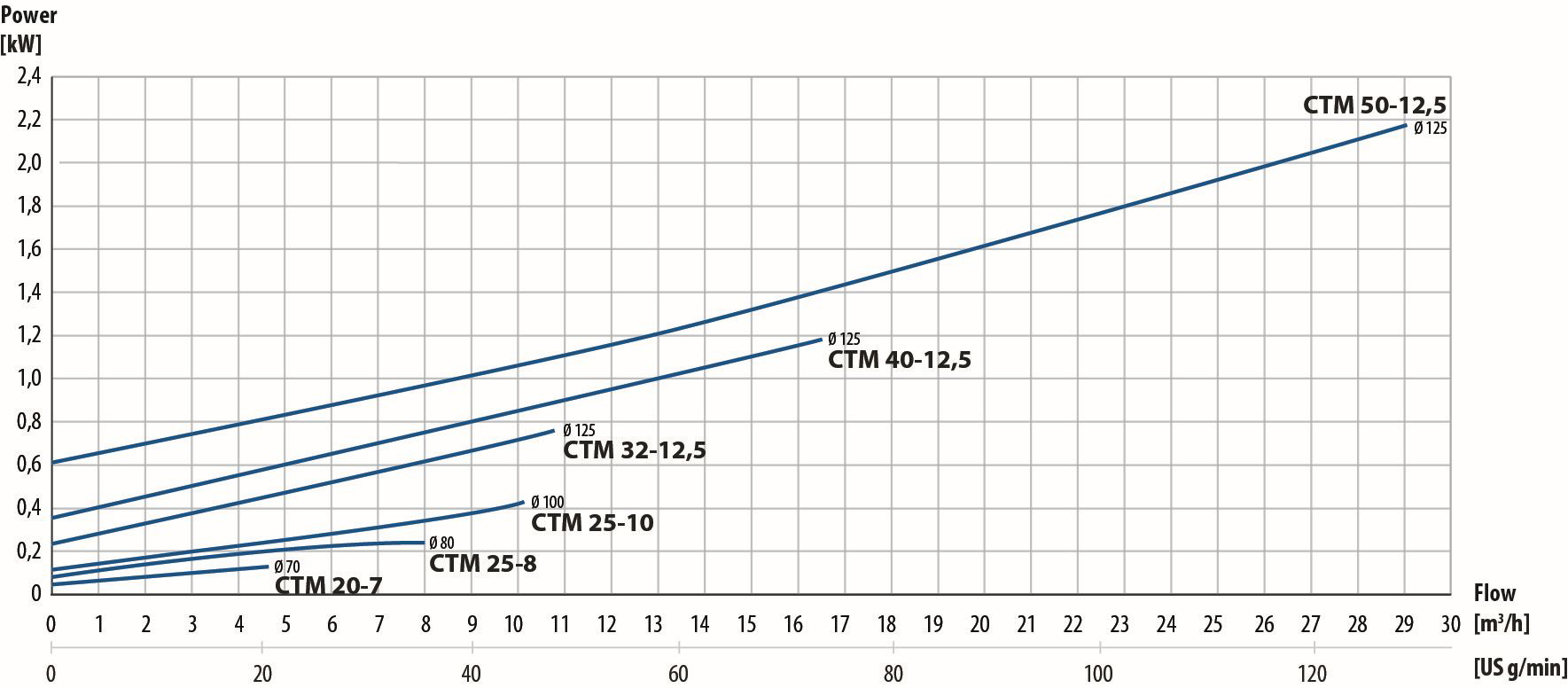

| Pompa kapasitesi: | 28 m3/sa (466 l/dak) | |
| Maks. deşarj basıncı: | 6 bar | |
| Sıcaklık: | 90 °C | |
| Viskozite: | 200 mPa·s | |
| Gövde malzemesi: | PP (%30 GF) veya PVDF | |
| Çark malzemesi: | PP veya PVDF | |
| O-ringler: | EPDM, FKM, FEP/FKM, FFKM | |
| Elektrik motoru: | IEC standardı, 3 fazlı, 2/4 kutuplu, IP55 | |
| Malzeme versiyonlarındaki ana farklılıklar: |
||
| PP | PP (polipropilen), 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için ideal bir çözümdür. | |
| PVDF | PVDF (poliviniliden florür), mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 90 °C’ye kadar sıcak sıvılar için, örneğin sıcak hidroklorik asit için mükemmel bir çözümdür. | |
| Mevcut boyutlar ve bağlantılar: |
||||||
| Model |
BSPT erkek dişli (standart) | Flanş DIN 2633/PN 16 | Hortum | |||
| giriş | çıkış | giriş | çıkış | giriş | çıkış | |
| CTM 20-7 | ¾” | ¾” | – | – | – | – |
| CTM 25-8 | 1″ | 1″ | DN25 | DN25 | Ø25 | Ø25 |
| CTM 25-10 | 1″ | 1″ | DN25 | DN25 | Ø25 | Ø25 |
| CTM 32-12.5 | 1 ¼” | 1″ | DN32 | DN25 | Ø32 | Ø25 |
| CTM 40-12.5 | 1 ½” | 1 ¼” | DN40 | DN32 | Ø40 | Ø32 |
| CTM 50-12.5 | 2″ | 1 ½” | DN50 | DN40 | Ø40 | Ø40 |
| Sektör | Uygulama örneği |
| Gıda | KİP prosesinde sıvıların pompalanması. |
| Kimya | Kimyasalların ve endüstriyel deterjanların transferi ve pompalanması. Depolama tanklarının, filtrelerin, kapların, kuyuların doldurulması ve boşaltılması. |
| Galvaniz | Galvaniz işlemlerinde transfer ve sirkülasyon. |
| Su arıtma | Nanofiltrasyon işlemlerinde asit ve baz dozajlaması, su arıtma tesislerinde sıvı transferi |
| Demineralizasyon | Demineralize suyun sirkülasyonu ve birçok endüstriyel uygulamada transferi. |
| Fotoğraf geliştirme | Fotoğrafçılık endüstrisindeki kimyasallar. |
| Sıvı kristal üretimi | Asitler ve bazlar. |
![]() |
1. Sağlam şaftsız tasarım Çark mıknatıs aksamı, geleneksel şaftın kırılmaya yatkın olduğu ve buna gerek duyulmadığı ekstra güçlü burçlarla tasarlanmıştır. Bu, pompanın daha az parçaya sahip olmasını ve çalışmada daha güvenilir olmasını sağlar. |
| 2. Güçlü manyetik kuplaj Benzersiz bir manyetik kafes sistemine sahip NdFeB (neodim-demir-bor) mıknatıslar, zorlu koşullarda bile en yüksek gücü sunar. Tahrikten gelen güç, yüksek sıcaklıklarda ve yüksek özgül ağırlıklı sıvılarda bile iletilir. Ek olarak, sağlam çelik dış mıknatıs çerçevesi gücünü artırır ve pompanın sorunsuz çalışmasını sağlar. |
|
| 3. Metalik olmayan yapı Sıvıyla temas eden parçalar, mükemmel korozyon direnci sağlayan enjeksiyonla kalıplanmış, metalik olmayan termoplastiklerdir. PP-GF versiyonu yüksek mekanik mukavemet sunar ve 70°C’ye kadar sıcaklıklarda sıvıların transferine olanak tanır. PVDF versiyonu mükemmel kimyasal dirence sahiptir ve 90°C’ye kadar sıcaklıklarda pompalama yapılmasına olanak tanır. |
Motorun gücü, manyetik bir kaplin kullanılarak çark’a aktarılır. Bir izolasyon kabuğu, motor tarafından tahrik edilen dış mıknatıs ile çark’ı tahrik eden iç mıknatıs arasındaki alanı ayırır.
ÇARK VE İÇ MIKNATIS GRUBU – Dış mıknatıs grubu tarafından tahrik edilir
TAHRİK MIKNATIS GRUBU – Motora bağlıdır
İZOLASYON KABUĞU – (Arka kapak) ıslak tarafı (pompalanan sıvı) kuru taraftan (atmosfer) ayırır
Patentli mıknatıs yuvası tasarımı
Mıknatıslar, reçine ve yapıştırıcı kullanımını önleyen benzersiz bir sistemle kapatılmıştır.
Bu, yüksek sıcaklıklarda daha iyi performansla güvenli bir sistem sağlar. Ayrıca çark, mükemmel performans ve zayıf nokta olmamasını sağlayan enjeksiyon kalıplıdır.
CTM20-7 yarı açık çarka sahipken, CTM25-8, CTM25-10, CTM32-12.5, CTM40-12.5 ve CTM50-12.5 modelleri en iyi pompalama parametreleri için kapalı çarklara sahiptir.
| Pompa kapasitesi: | 28 m3/sa (466 l/dak) | |
| Maks. deşarj basıncı: | 6 bar | |
| Sıcaklık: | 90 °C | |
| Viskozite: | 200 mPa·s | |
| Gövde malzemesi: | PP (%30 GF) veya PVDF | |
| Çark malzemesi: | PP veya PVDF | |
| O-ringler: | EPDM, FKM, FEP/FKM, FFKM | |
| Elektrik motoru: | IEC standardı, 3 fazlı, 2/4 kutuplu, IP55 | |
| Malzeme versiyonlarındaki ana farklılıklar: |
||
| PP | PP (polipropilen), 70 °C’ye kadar çoğu kimyasal ortama dayanıklıdır. Asit banyoları veya yüzey yağ giderme işlemleri için ideal bir çözümdür. | |
| PVDF | PVDF (poliviniliden florür), mükemmel mekanik özelliklere ve kimyasal dirence sahiptir. 90 °C’ye kadar sıcak sıvılar için, örneğin sıcak hidroklorik asit için mükemmel bir çözümdür. | |
| Mevcut boyutlar ve bağlantılar: |
||||||
| Model |
BSPT erkek dişli (standart) | Flanş DIN 2633/PN 16 | Hortum | |||
| giriş | çıkış | giriş | çıkış | giriş | çıkış | |
| CTM 20-7 | ¾” | ¾” | – | – | – | – |
| CTM 25-8 | 1″ | 1″ | DN25 | DN25 | Ø25 | Ø25 |
| CTM 25-10 | 1″ | 1″ | DN25 | DN25 | Ø25 | Ø25 |
| CTM 32-12.5 | 1 ¼” | 1″ | DN32 | DN25 | Ø32 | Ø25 |
| CTM 40-12.5 | 1 ½” | 1 ¼” | DN40 | DN32 | Ø40 | Ø32 |
| CTM 50-12.5 | 2″ | 1 ½” | DN50 | DN40 | Ø40 | Ø40 |
