Tapflo, uygun şekilde seçilmiş sensörlere dayalı özel güvenlik sistemlerini müşterilerine sunabilmektedir.
Tuning fork sensörleri, boru hatlarındaki akışkanın varlığını tespit etmek veya tanklardaki limit değerlerini tespit etmek için kullanılır. Optik sensör, akışkanın varlığını kontrol etmek veya su bazlı sıvıları kontrol etmek için tasarlanmış bir sensördür. Kapasitif sensörler, bir yüzeyin arkasında gizlenmiş nesnelerin tespitini sağlar.

Paletli akış göstergeleri. Kalorimetrik akış göstergesi. Akış ölçerler, bir akışkanın akışını ölçen cihazlardır.

Basınç anahtarı, basınç aşımını sinyal vermek için tasarlanmış bir cihazdır. Elektronik basınç anahtarı, ayarların tam kontrolünü sağlayan tamamen yapılandırılabilir bir sistemdir. Basınç dönüştürücü, basınç değerini analog bir elektriksel sinyale dönüştüren bir sistemdir.

Tapflo, uygun şekilde seçilmiş sensörlere dayalı özel güvenlik sistemlerini müşterilerine sunabilmektedir.
Tuning fork sensörleri, boru hatlarındaki akışkanın varlığını tespit etmek veya tanklardaki limit değerlerini tespit etmek için kullanılır. Optik sensör, akışkanın varlığını kontrol etmek veya su bazlı sıvıları kontrol etmek için tasarlanmış bir sensördür. Kapasitif sensörler, bir yüzeyin arkasında gizlenmiş nesnelerin tespitini sağlar.

Paletli akış göstergeleri. Kalorimetrik akış göstergesi. Akış ölçerler, bir akışkanın akışını ölçen cihazlardır.

Basınç anahtarı, basınç aşımını sinyal vermek için tasarlanmış bir cihazdır. Elektronik basınç anahtarı, ayarların tam kontrolünü sağlayan tamamen yapılandırılabilir bir sistemdir. Basınç dönüştürücü, basınç değerini analog bir elektriksel sinyale dönüştüren bir sistemdir.

Basınç anahtarları ve dönüştürücüler
Dedicated safety systems. Pressure switch Basınç anahtarı, basıncın aşılmasını sinyal vermek üzere tasarlanmış bir cihazdır. Mekanik basınç anahtarları durumunda, belirtilen basınç eşiği en sık bir vida kullanılarak ayarlanır. Basınç anahtarı, pompayı deşarj tarafındaki basınç artışına veya kuru çalışmaya (basınç düşüşü ortam eksikliğini sinyaller) karşı koruyabilir. Basınç anahtarı, pompayı basınç artışına karşı koruyan en basit elemandır.

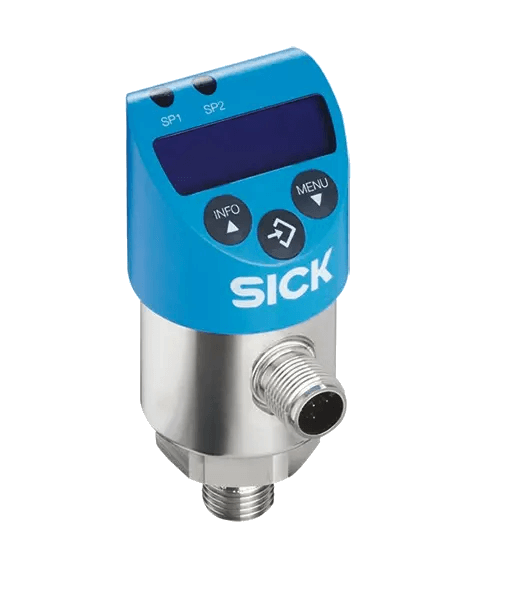

Dedicated safety systems. Electronic pressure switch Elektronik basınç anahtarı, ayarların tam kontrolünü sağlayan tamamen yapılandırılabilir bir sistemdir. Elektronik basınç anahtarında, hem aktivasyon eşiğini (sürüme bağlı olarak 0,05 bar’a kadar doğrulukla) hem de aktivasyon gecikme süresini ayarlayabiliriz. Ek olarak, 2 anahtarlama çıkışı 2 bağımsız basınç eşiğinin izlenmesini sağlar ve pencere fonksiyonu, basıncın belirtilen bir aralıkta olup olmadığını sinyal vermeye olanak tanır. Ek bir analog çıkışa sahip sürümler de mevcuttur.

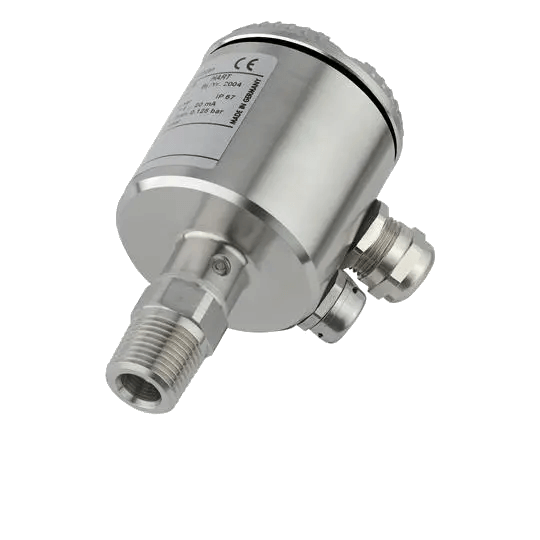

Dedicated safety systems. Pressure transducer Basınç dönüştürücü, basınç değerini analog bir elektriksel sinyale, en sık 4-20 mA akım sinyaline dönüştüren bir sistemdir. Elektronik basınç anahtarlarına kıyasla, basınç dönüştürücüler çok daha yüksek doğruluk ile karakterize edilir. Sağlam gövdeleri nedeniyle, basınç dönüştürücüler, değişen atmosferik koşullara, toza veya mekanik hasara maruz kaldıkları zorlu çalışma koşulları için idealdir. Basınç dönüştürücüler ayrıca, uygun sertifikaların olmaması nedeniyle elektronik basınç anahtarlarının kullanımının imkansız olduğu patlama tehlikesi bölgelerinde de sıklıkla kullanılır.
Orta düzey varlık sensörleri

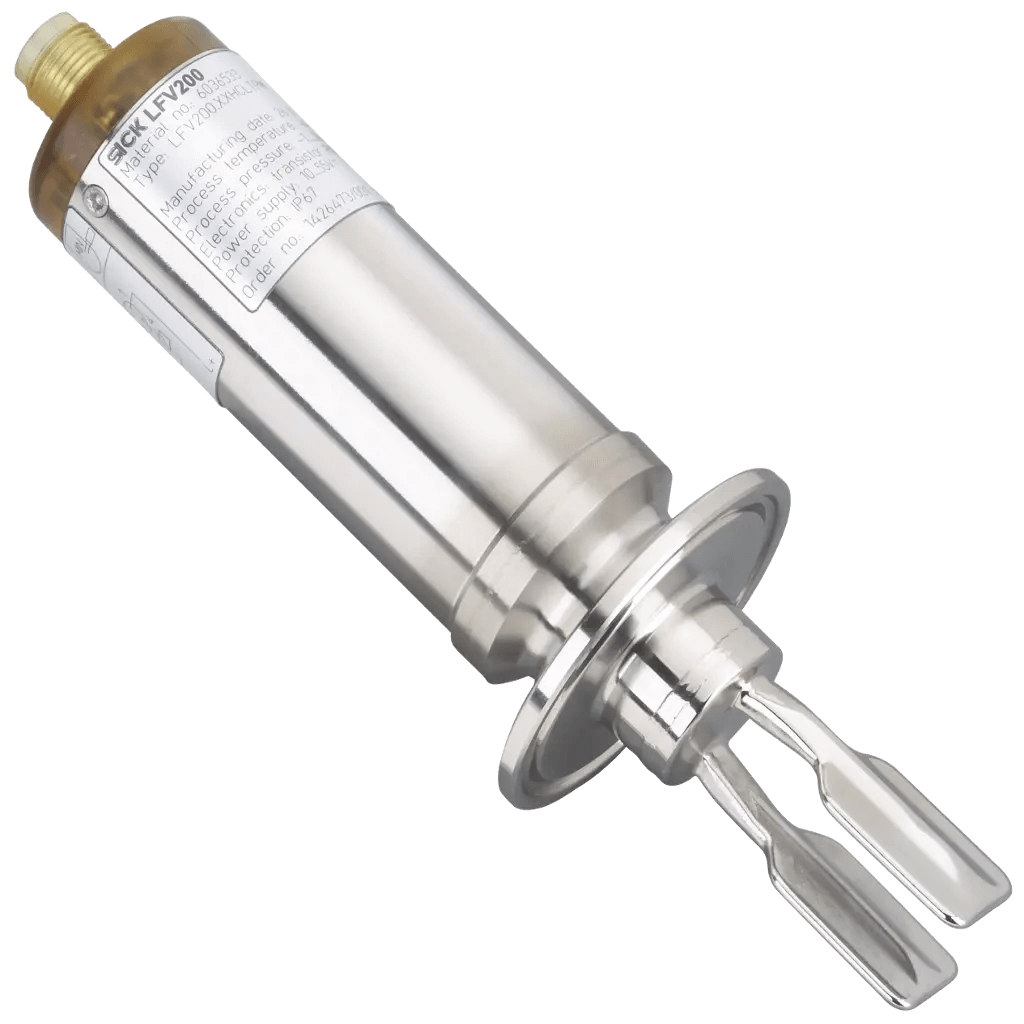

Dedicated safety systems. Tuning fork sensors Titreşimli çatal sensörleri, boru hatlarındaki ortamın varlığını veya tanklardaki limit değerlerini tespit etmek için kullanılır. Titreşimli çatal sensörünün çatal uçları ortama daldırıldığında, rezonans titreşimlerinin frekansı değişir, bu da sensörün anahtarlama çıkışında bir durum değişikliğine neden olur. Uygulama gereksinimlerine bağlı olarak çeşitli proses bağlantıları, hijyenik tasarımlar veya patlama tehlikesi olan bölgeler için tasarımlar mevcuttur.
Dedicated safety systems. Optical sensor Optik sensör, ortamın varlığını kontrol etmek veya su bazlı sıvıları kontrol etmek için tasarlanmış bir sensördür. Yaklaşım anahtarı prensibiyle çalışan sensör, prizmatik koni üzerindeki ışık yansıtma koşullarındaki değişikliğe göre ortamın varlığını tespit eder. Bu sensör, dar alanlara montaj imkanı sağlayan kompakt ve sağlam bir tasarıma sahiptir. Bakım gerektirmeyen ve kalibrasyon gerektirmeyen bu sensör, pompaların susuz çalışmasına karşı koruma veya tankların taşmasına karşı koruma olarak mükemmeldir.

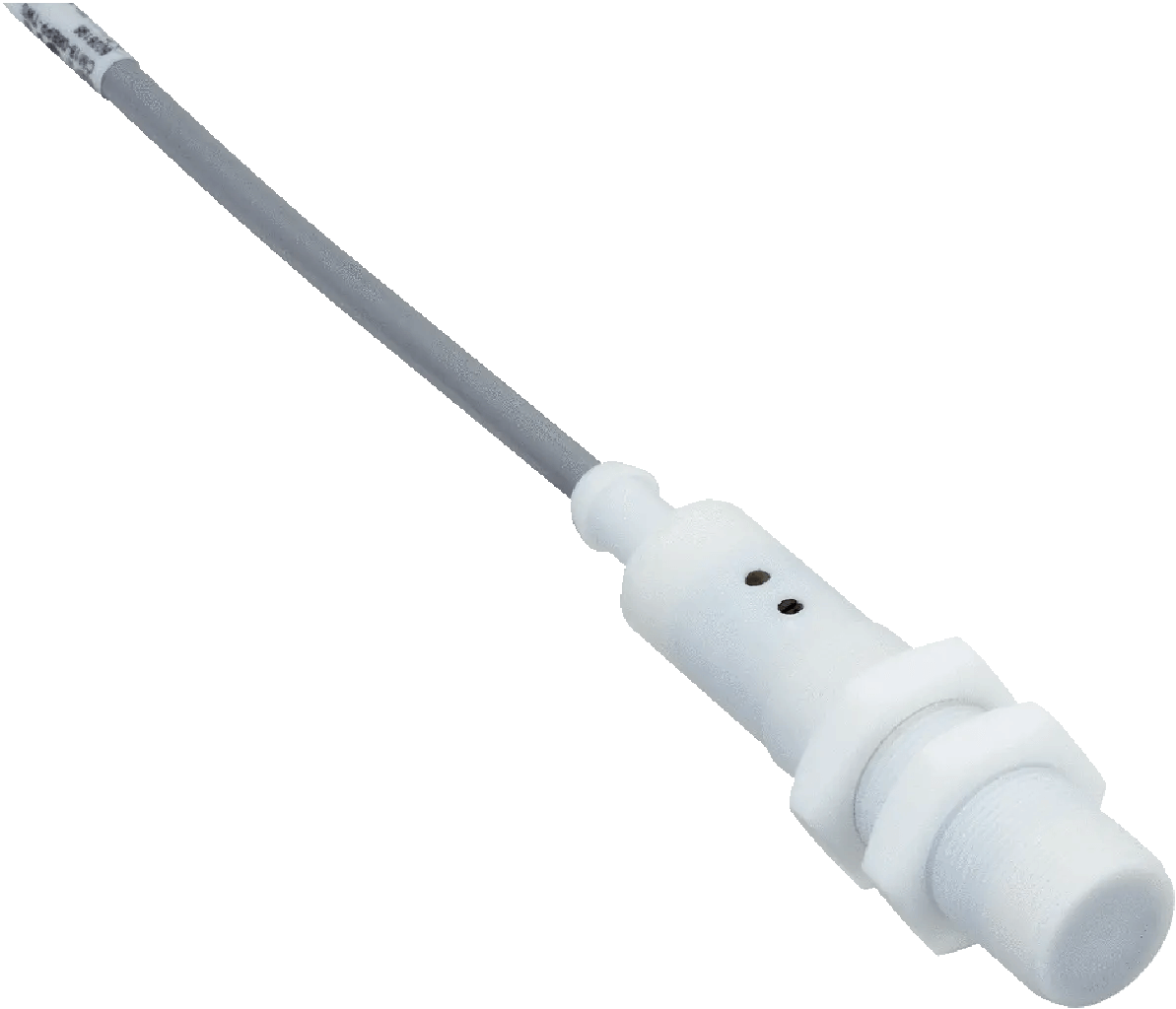

Dedicated safety systems. Capacitive sensors Kapasitif sensörler, bir yüzeyin arkasındaki nesnelerin tespit edilmesini sağlar. Bu sensörler, bir tanktaki ortam seviyesini veya bir boru hattındaki ortamın varlığını tespit etmek için kullanılabilir. Bir nesne, örneğin bir ortam, tankın önündeyken, sistemin elektriksel kapasitesi değişir, bu da sensörün anahtarlama çıkışında bir durum değişikliğine neden olur. Kapasitif ölçüm prensibi, sensörün mevcut sisteme müdahale etmeden monte edilmesini sağlar ve mevcut PTFE tasarımı, sensörün en zorlu uygulamalarda kullanılabilmesini sağlar.
Akış göstergeleri
Dedicated security systems. Paddle flow indicators Paletli akış göstergeleri, pompaları susuz çalışma (dry running) durumundan korumak için kullanılan en basit cihazlardır. Boru hattından geçen akışkan, akış göstergesinin paletini saptırır. Bu sapma, palete bağlı mıknatısın hareket etmesine neden olur. Palet dikey konuma döndüğünde, mıknatıs orijinal konumuna döner ve bu da sensörün anahtarlama çıkışında bir durum değişikliğine yol açar.
Dedicated security systems. Calorimetric flow indicator Kalorimetrik akış göstergesi, paletli akış göstergesine kıyasla hareketli parçalarının olmamasıyla karakterize edilir, bu da sensörün ömrünü uzatırken cihazın güvenilirliğini sağlar. Sensörün içinde, sensörü ısıtan minyatür bir ısıtma elemanı bulunur. Akan akışkan, sensörden ısı emer, yüzeyini soğutur ve elektronik sistem (sensörün içine yerleşik veya ayrı bir versiyonu) sistem içindeki sıcaklığı ölçer. Sıcaklık belirli bir eşiği aşarsa, bu akışkan akışının olmadığını gösterir ve elektronik sistemde anahtarlama çıkış durumunda bir değişikliğe neden olur.

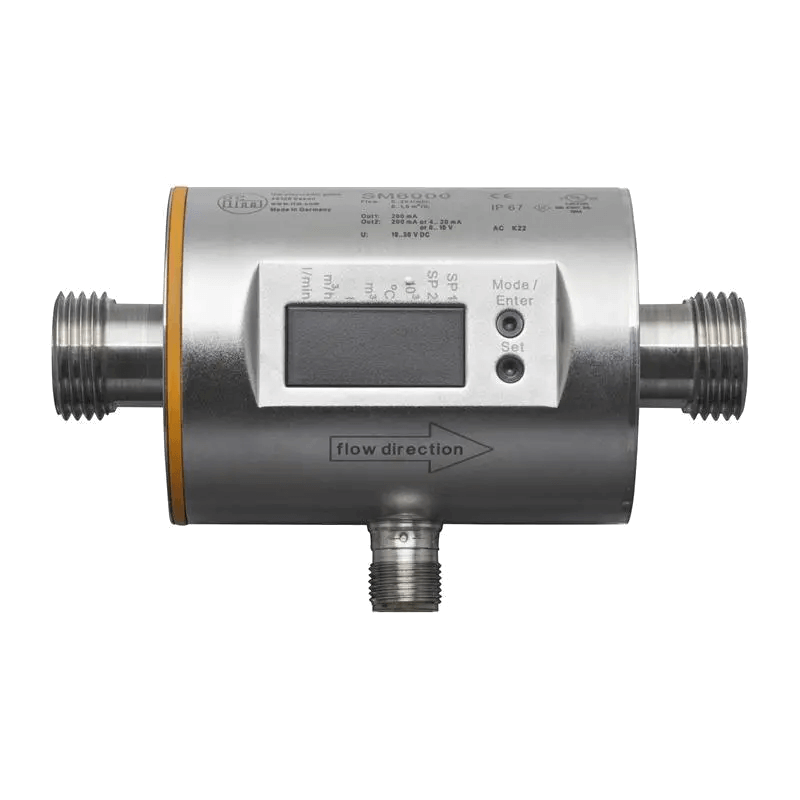

Dedicated security systems. Flowmeter Akış ölçerler, bir akışkanın akışını ölçen cihazlardır. Akışkanın türüne bağlı olarak, oval dişli akış ölçerlerden elektromanyetik ve ultrasonik akış ölçerlere, Coriolis kütle akış ölçerlere veya Vortex akış ölçerlere kadar akışı ölçmenin birçok yolu vardır. Akış ölçerler, akışı ölçmenin yanı sıra, boş bir boru sinyali verme veya akışkanın yoğunluğunu ölçme seçeneğine de sahip olabilir. En basit susuz çalışma koruma sisteminde, akış ölçer anahtarlama çıkışı aracılığıyla çok düşük bir akış hızını sinyaller. Ek olarak, akış ölçerler bir DCS sisteminde sinyal verme veya örneğin yerleşik bir PID denetleyicili frekans dönüştürücü aracılığıyla akış düzenlemesi için sürekli akış ölçümüne olanak tanıyan bir darbe veya analog çıkış ile donatılmıştır.
