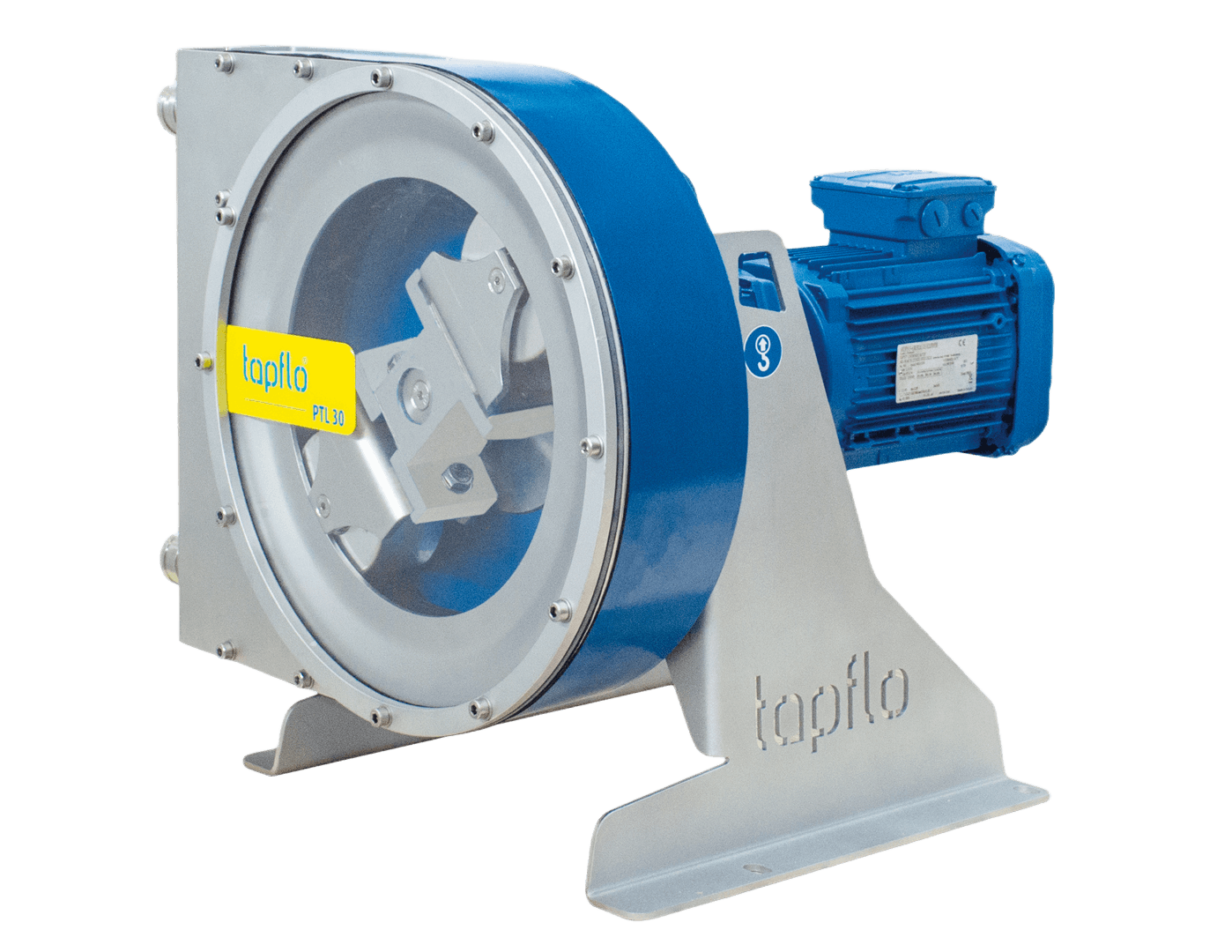

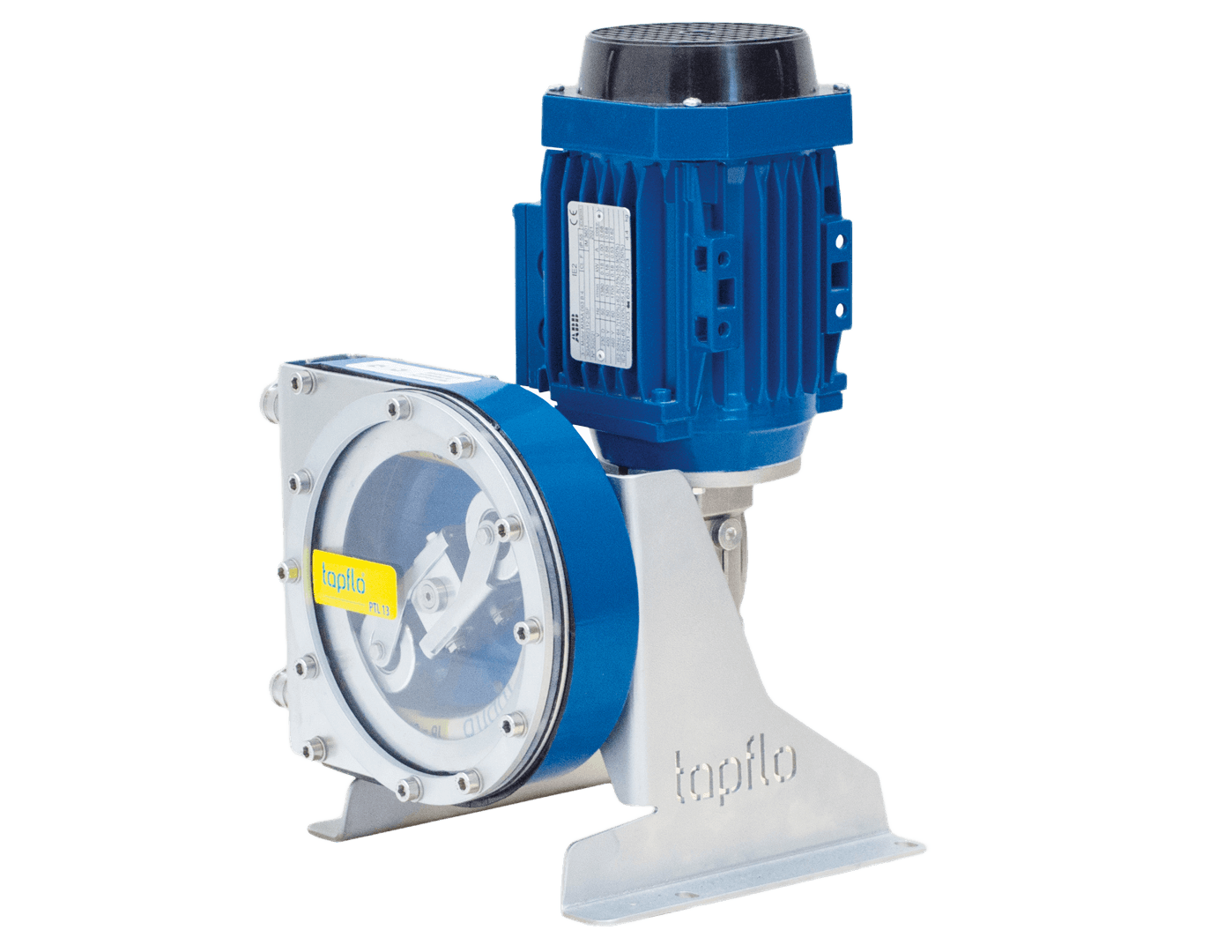

PTL Düşük Basınçlı Hortum Pompaları

PTL Düşük Basınçlı Hortum Pompaları

TEKLİF İSTEMİ +46 303 63390

Tapflo Hortum Pompası serisi, endüstriyel ve hijyenik uygulamalar için bir pompa serisidir. Pompalar güvenli, basit ve kullanımı ile bakımı kolay olacak şekilde tasarlanmıştır. Pompalar günümüzde endüstri tarafından kullanılan hemen hemen tüm farklı sıvılar için uygundur.

Pompalar, rotor ile birleştirilmiş bir elektrik motoru ile çalıştırılır. Motorun dönüş hızını düşürmek için bir dişli kutusu kullanılır.

Tapflo hortum pompası bir dişli motor tarafından tahrik edilir. Rotor doğrudan şaft üzerine monte edilmiştir. Ayakkabılarla donatılmıştır veya kendisi özel bir şekle sahiptir. Ayakkabılar, pompanın emme tarafında vakum ve boşaltma tarafında basınç oluşturarak sıvıyı aktarmak için hortumu sıkıştırır.

Tipik uygulamalar: farmasötik, su arıtma gıda ve içecek, kozmetik, kimya

Tapflo Hortum Pompası serisi, endüstriyel ve hijyenik uygulamalar için bir pompa serisidir. Pompalar güvenli, basit ve kullanımı ile bakımı kolay olacak şekilde tasarlanmıştır. Pompalar günümüzde endüstri tarafından kullanılan hemen hemen tüm farklı sıvılar için uygundur.

Pompalar, rotor ile birleştirilmiş bir elektrik motoru ile çalıştırılır. Motorun dönüş hızını düşürmek için bir dişli kutusu kullanılır.

Tapflo hortum pompası bir dişli motor tarafından tahrik edilir. Rotor doğrudan şaft üzerine monte edilmiştir. Ayakkabılarla donatılmıştır veya kendisi özel bir şekle sahiptir. Ayakkabılar, pompanın emme tarafında vakum ve boşaltma tarafında basınç oluşturarak sıvıyı aktarmak için hortumu sıkıştırır.

Tipik uygulamalar: farmasötik, su arıtma gıda ve içecek, kozmetik, kimya

Teknik veri
Kasa malzemesi Alüminyum
Hortum malzemesi
(ıslanan)
Endüstriyel takviyeli – NR (standart), NBR, EPDM, CSM
ATEX takviyeli – NR, EPDM
Gıda sınıfı takviyeli – NR FDA, NBR FDA, EPDM FDA
Ekstrüde hortum – Silikon
Astar malzemesi
(ıslanan)
AISI 316L (standart), PTFE, PE AST, PP
Bağlantı tipi Hortum rekoru (standart), EN1092-1 Flanş, ANSI flanş, BSP/NPT dişli, Kamlok, DIN 32676 kelepçe, DIN 11851 dişli, SMS 3017 kelepçe
Motor* IEC standardı, 3 fazlı, 4 kutuplu, 50/60 Hz, IP55+PTC
Maks. kapasite 5 m3/saat
Maks. viskozite 12.000 cP***
Maks. sıvı sıcaklığı 80 ºC**
Maks. deşarj basıncı 4 bar (takviyeli hortum ile)
Maks. emiş kaldırma – 0.9 bar
* Talep üzerine diğer motor seçenekleri mevcuttur
** 20°C oda sıcaklığında. Ayrıca, pompalanan sıvıya ve hortum malzemesine bağlıdır
*** Maksimum değer pompa boyutuna ve kurulumuna bağlı olarak değişebilir
Standart dişli motorları

“`html

Pompa boyutu Motor gücü [kW] Pompa hızı [rpm]
STANDART DİKEY DİŞLİ MOTORLAR*
PTL 9, PTL 13 0.18 18, 24, 28, 35, 47, 56, 69, 93, 139, 187
PTL 17 0.18 14, 18, 24, 28, 35, 47, 56, 69, 93, 139
0.25 187
PTL 22 0.18 14
0.37 23, 35
0.55 46, 54
0.75 69, 90
PTL 25 0.55 28, 35, 69, 92
STANDART YATAY DİŞLİ MOTORLAR*
PTL 30 1.1 40
1.5 49, 58, 86, 104
PTL 45 1.5 40, 58
2.2 72, 93
* Talep üzerine başka dişli motor hızı seçenekleri mevcuttur

“`

Ana özellikler
  • Zorlu sıvıların pompalanması. Hortum pompaları, parçacık içeren, aşındırıcı, korozif ve viskoz sıvıların verimli bir şekilde pompalanması için uygundur.
  • Kolay bakım, azaltılmış kesinti süresi. Az sayıda bileşen ve conta gerektirmemesi sayesinde sorunsuz bakım ve minimum kesinti süresi.
  • Kolay kullanım. Uzman personel gerektirmeyen kullanıcı dostu kullanım.
  • Maliyet etkin çözüm. Ekonomik pompalama çözümleri için Toplam Sahip Olma Maliyeti (TCO).
  • Türbülanssız performans. Aşındırıcı veya hassas sıvıların bile nazikçe ve pürüzsüz bir şekilde pompalanması, aşınmayı en aza indirir ve optimum operasyonları sağlar.
  • Geniş yapılandırma seçenekleri. Pompa bağlantısı, çeşitli tip ve yönlerde sunulmaktadır.
  • Kendinden emişli. -0,9 bar’a kadar üstün emiş kapasitesi ile verimli kendinden emiş.
  • Yüksek viskoziteli akışkanların işlenmesi. 100.000 cP’ye kadar viskoziteli sıvıları pompalama yeteneği ile güvenilir performans.
  • Tersinir çalışma. Dönüş yönünün kolayca değiştirilmesiyle çeşitli uygulamalar için çok yönlü işlevsellik.
  • Ayarlanabilir akış ve hassas dozajlama. Hızın frekans dönüştürücü gibi bir cihazla ayarlanmasıyla yaklaşık ±%5’lik hassas dozajlama doğruluğu ve akış hızlarında esneklik.
  • Kuru çalışmaya uygun. Kuru çalışmaya uygun olması, izleme ihtiyacını ortadan kaldırır ve kullanım kolaylığı ile gönül rahatlığı sağlar.
Çalışma prensibi

Tapflo hortum pompası bir dişli motora sahiptir. Rotor doğrudan şaft üzerine monte edilmiştir ve makaralarla donatılmıştır. Makaralar, pompanın emiş tarafında vakum ve basma tarafında basınç oluşturarak sıvıyı aktarmak için hortumu sıkıştırır. Makaraların dönme hareketi, hortumu gövde duvarı boyunca sıkıştırarak sıvıyı sürekli olarak hortumdan emer/iter. Pompalama yönü motorun dönüşüne bağlı olduğundan akış tersine çevrilebilir. Hortum, hortum ile makaralar arasındaki sürtünmeyi azaltmak için yağlanır. Hortum ve pompa bağlantı parçaları (giriş/çıkışlar), pompalanan sıvı ile temas eden tek pompa parçalarıdır.

PTL Düşük basınçlı hortum pompaları. Çalışma prensibi

Seçenekler

ATEX Hortum Pompaları

Neden Tapflo ATEX Hortum Pompalarını Seçmelisiniz –>

Özellikler ve Faydalar

  • Yüksek Kaliteli Tasarım
    Dayanıklılık ve optimum performans için tasarlanmıştır.
  • Entegre Güvenlik Sensörleri
    Hortum kaçak dedektörü ve sıcaklık sensörü ile donatılmıştır.
  • ATEX Uyumlu Hortumlar
    En son ATEX standartlarını karşılamak üzere sertifikalandırılmış ve test edilmiştir.
  • Bireysel Yaklaşım
    Tehlikeli ortamlarda üst düzey güvenliği sağlamak için ayrıntılı pompa seçimi.
Hortum tasarım teknolojisi

Tapflo’da hortum aşınmasını azaltmaya odaklandık ve kendini adamış mühendislerimiz bu önemli göreve tam olarak dalmış durumda.

Sonuç olarak, yeni yükseltilmiş Tapflo hortumlarımız rakiplerini geride bırakarak piyasadaki diğer hortumlardan yaklaşık %30 daha uzun ömürlü oluyor.

Yeni Tapflo hortumları, güçlendirilmiş hortumlarımızın yağlanmasında devrim yaratan, işlenmemiş dış yüzeyleriyle karakterize edilir. Bu özellik, yağlayıcı için üstün bir tutuş sağlar, sürtünmeyi azaltır ve ısı üretimini önemli ölçüde düşürür.

İndirmeler: Tapflo Hortumları broşürü.pdf

Sonuç? Ürünlerimizi farklı kılan, eşi görülmemiş bir hortum ömrü uzaması.

Tapflo Hortum Pompaları. Hortum.

Kaliteli tasarım

  • Özel olarak Avrupa’da üretilmiştir
  • En iyi kaliteli bileşiklerle üretilmiştir
  • En yüksek endüstri standartlarına göre üretilmiştir

Daha iyi yağlayıcı yapışması

Balatalar ve hortum arasındaki sürtünmeyi ve ısı birikimini azaltır.



En uzun ömür

Hortum pompası, partiküllü, aşındırıcı, korozif, agresif sıvıları pompalayabilir.
Hortumun ömrünü optimize etmek için birlikte hareket eden çeşitli faktörleri geliştirmeniz gerekir:

  • pompa hızı
  • pompa çalışma süresi (sürekli/aralıklı/ara sıra)
  • pompa deşarj basıncı / şimleme stratejisi
  • pompalanan sıvının sıcaklığı

Bu parametreler, hassas bir toleransla birleştiğinde, piyasadaki diğer hortumlara göre %30 daha iyi hortum ömrü sağlar.



En Geniş Seçenek & En Hızlı Teslimat

  • Stoklarımızdan doğrudan temin edilebilen 7000’den fazla hortum
  • Dünya çapında hızlı teslimat
  • Malzemeler: NR (FDA), NBR (FDA), EPDM (FDA), CSM
  • Boyutlar: ID5’ten ID125mm’ye kadar
  • Tipler: ekstrüzyon hortumları, standart hortumlar, özel hortumlar (tam EPDM, özel uzunluklar)
  • En zorlu uygulamalar için ekstra takviyeli özel hortumlar (örn. filtre presi)

Profesyonel paketleme

  • Palet üzerinde yatay olarak paketlenmiş – nakliye maliyetlerini optimize etmek için hortumlar bükülebilir
  • Daha iyi depolama ve nakliye için mavi folyoya sarılmış
  • Hassas parça tanımlaması için net etiket
  • En zorlu uygulamalarda bile daha iyi tanımlama için değiştirilemez hortum işaretlemesi

Diğer markalarla uyumlu

  • Yalnızca Tapflo hortum pompaları için değil, aynı zamanda diğer pompa üreticilerinin çoğuyla da uyumludur
  • Hortum pompanızın verimliliğini ve güvenilirliğini artırır

Dokümantasyon ve Sertifikasyon

  • Her hortum için veri sayfası
  • Açık kalibrasyon tablosu
  • Özel talep üzerine sertifikalar sağlanabilir

Sertifikalar, belirli bir ürünün malzeme uygulamasına bağlı olarak değişiklik gösterebilir.

Aksesuar

İndirilenler: Hortum Pompası seçim sayfası PTL. Ana Bileşenler.pdf

DPT Darbe Sönümleyici

Deşarj hattında darbe sönümleyicilerin kullanılması, aşağıdaki gibi bir dizi avantajı garanti eder: deşarj darbelerinin, titreşimlerin ve gürültünün önemli ölçüde azaltılması. Bu çözüm sadece pompayı değil, aynı zamanda boru tesisatını ve enstrümantasyonu da korur.
Tapflo DPT sönümleyici

Hortum Kaçak Dedektörü (HKD)

Aşınan bir parça olan hortumun yırtılması, pompalanan sıvının sızmasına neden olur. Sonuç olarak, pompa gövdesindeki ortam seviyesi yükselir ve kapasitif bir sensör tarafından algılanarak pompayı hemen durdurur.
Hortum pompaları. Hortum kaçak dedektörü

Dahili invertör (üst veya yan)

Dahili frekans invertörleri, pompa hızının rahat kontrolü için bir çözümdür. Hortumun daha kolay değiştirilmesini sağlar. Ünite, IP66 programlanmış frekans invertörü ve kablolar ve fişler gibi gerekli tüm ekipmanlarla donatılmıştır.

Bu çözümün ana avantajı, invertörün doğrudan pompaya monte edilmiş olmasıdır, bu da tüm üniteyi kompakt ve kullanıma hazır hale getirir.
Hose pumps. Build in inverter

Arabalar

Arabalar, pompa dengesini korurken hareketliliği ve kullanım kolaylığını sağlamak üzere tasarlanmıştır. Bu yeni aksesuarlar sayesinde pompalar kolayca taşınabilir ve en önemlisi birçok uygulama ve yerde kullanılabilir.
Hose pumps. Trolleys

Devir Sayacı (DS)

Devir sayacı, rotor devir sayısını izlemeyi sağlar. Bu aksesuar bir kontrol kabini ile donatılabilir. Devir başına hacim verilerine dayanarak, bu, müşteri ihtiyaçlarına göre ürünleri hesaplamayı ve gruplandırmayı sağlar.

Devir sayacı, pompa hızı ve kapasitesinin kolay izlenmesi için harici dijital ekran ile de donatılabilir.
Hose pumps. Revolution counter

Vakum sistemi

Vakum sistemi, viskoz ürünlerin (10.000 cP üzeri) işlendiği veya negatif emiş yüksekliği olan uygulamalarda kullanılır. Sıvı viskozitesi nedeniyle hortum yeterince hızlı bir şekilde ilk şekline dönmez ve kapasite azalır.

Vakum sistemi kurularak, pompa içindeki basınç azaltıldığı ve hortumun daha hızlı genişlediği için verimlilik düşüşleri ortadan kaldırılır.
Hortum pompaları. Vakum sistemi

  • Teknik veri

  • Standart dişli motorları

  • Ana özellikler

  • Çalışma prensibi

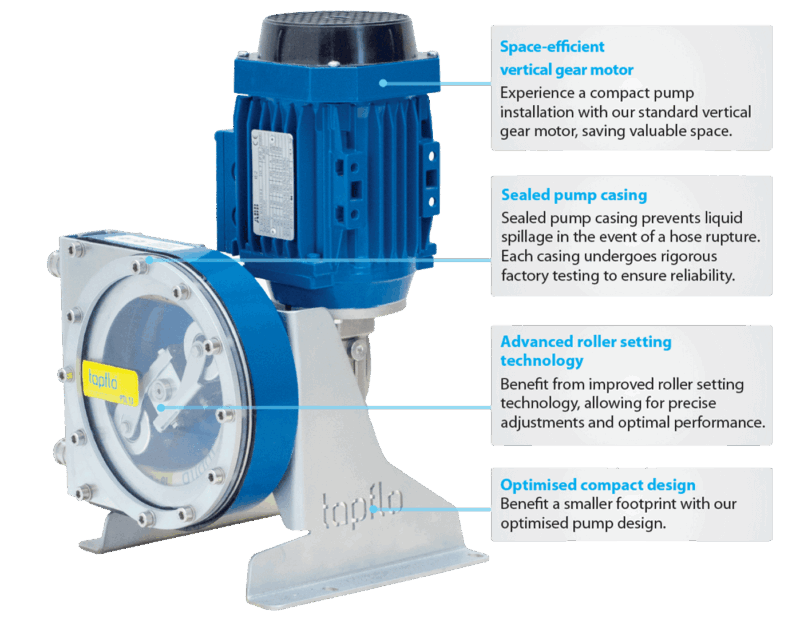

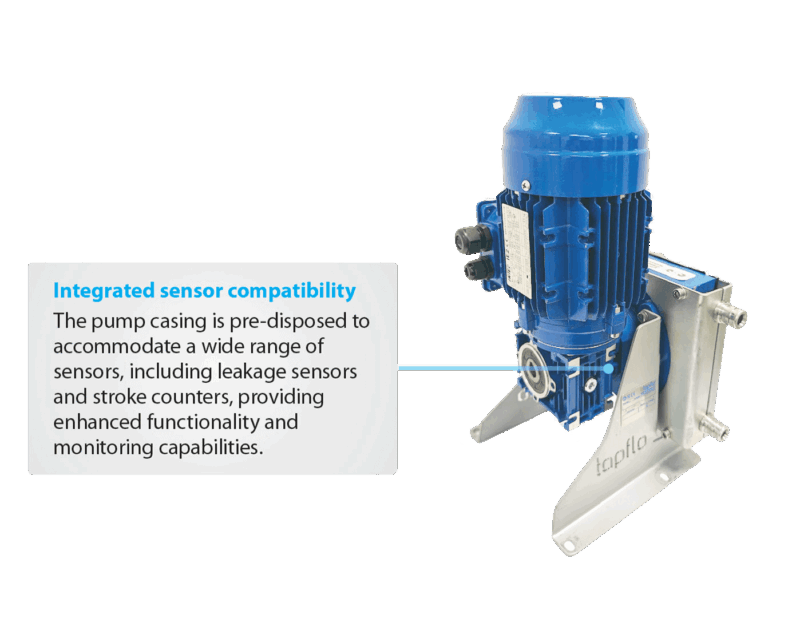

  • Optimize edilmiş pompa tasarımı

  • Seçenekler

  • Hortum tasarım teknolojisi

  • Aksesuar

Kasa malzemesi Alüminyum
Hortum malzemesi
(ıslanan)
Endüstriyel takviyeli – NR (standart), NBR, EPDM, CSM
ATEX takviyeli – NR, EPDM
Gıda sınıfı takviyeli – NR FDA, NBR FDA, EPDM FDA
Ekstrüde hortum – Silikon
Astar malzemesi
(ıslanan)
AISI 316L (standart), PTFE, PE AST, PP
Bağlantı tipi Hortum rekoru (standart), EN1092-1 Flanş, ANSI flanş, BSP/NPT dişli, Kamlok, DIN 32676 kelepçe, DIN 11851 dişli, SMS 3017 kelepçe
Motor* IEC standardı, 3 fazlı, 4 kutuplu, 50/60 Hz, IP55+PTC
Maks. kapasite 5 m3/saat
Maks. viskozite 12.000 cP***
Maks. sıvı sıcaklığı 80 ºC**
Maks. deşarj basıncı 4 bar (takviyeli hortum ile)
Maks. emiş kaldırma – 0.9 bar
* Talep üzerine diğer motor seçenekleri mevcuttur
** 20°C oda sıcaklığında. Ayrıca, pompalanan sıvıya ve hortum malzemesine bağlıdır
*** Maksimum değer pompa boyutuna ve kurulumuna bağlı olarak değişebilir

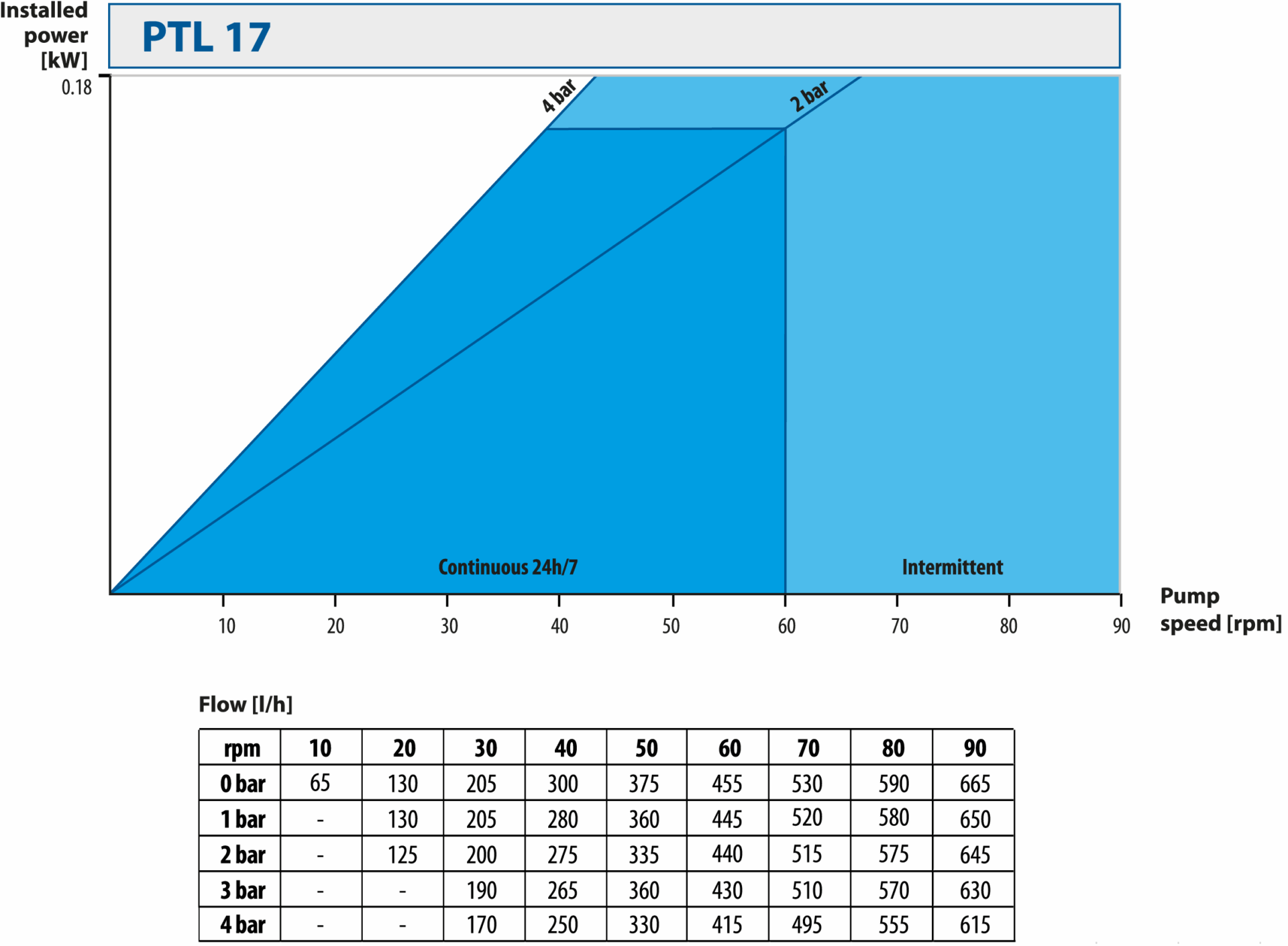

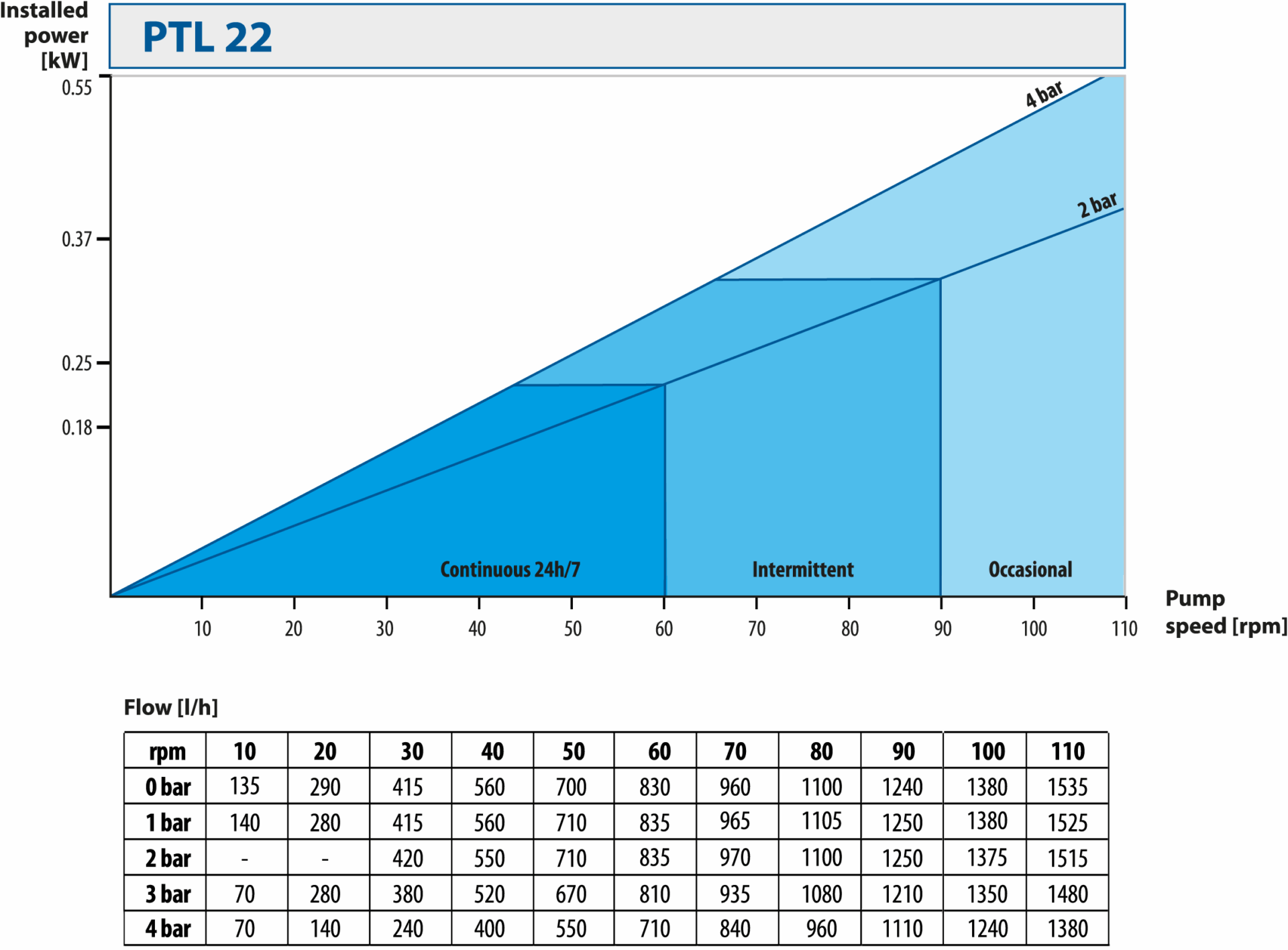

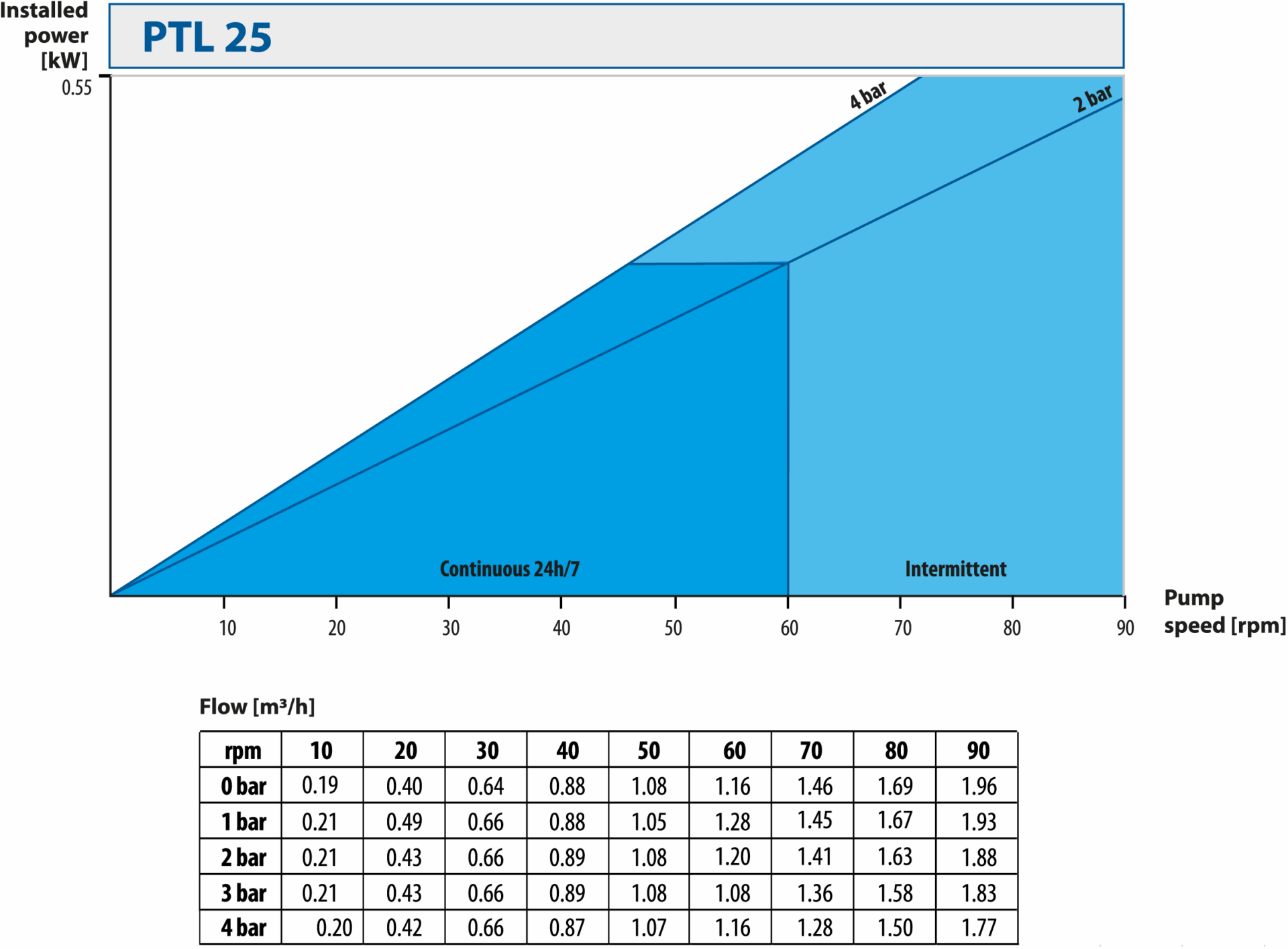

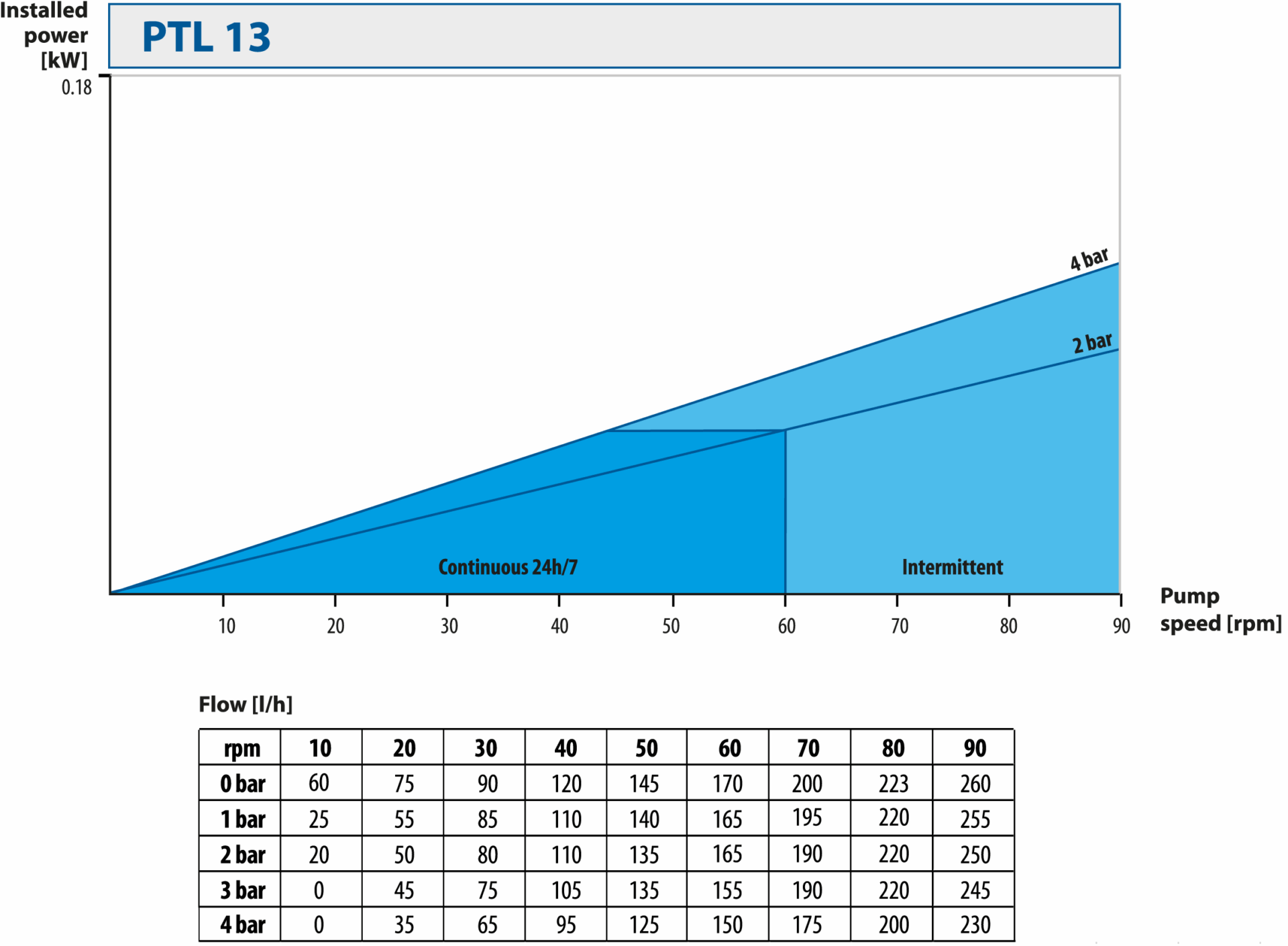

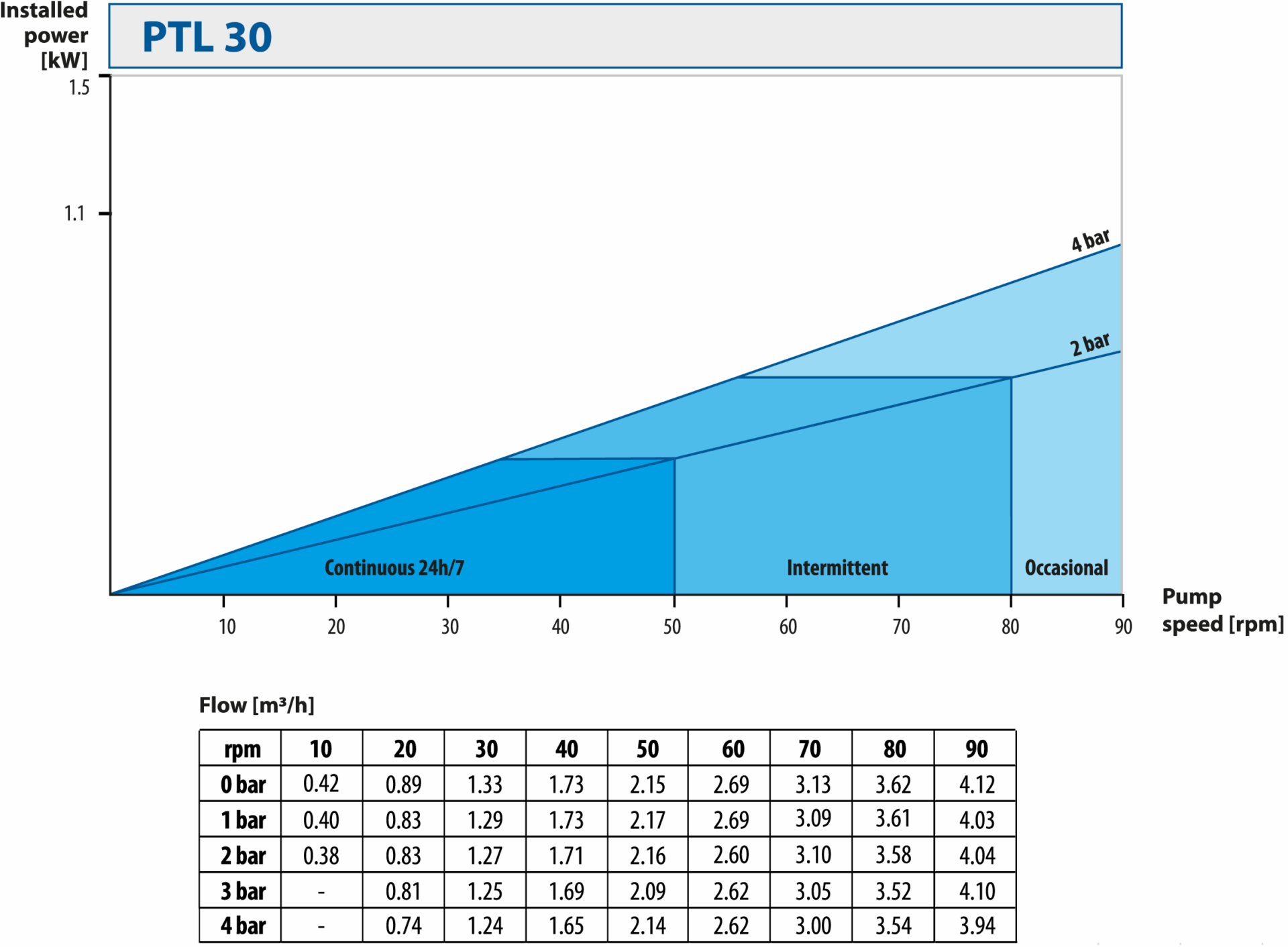

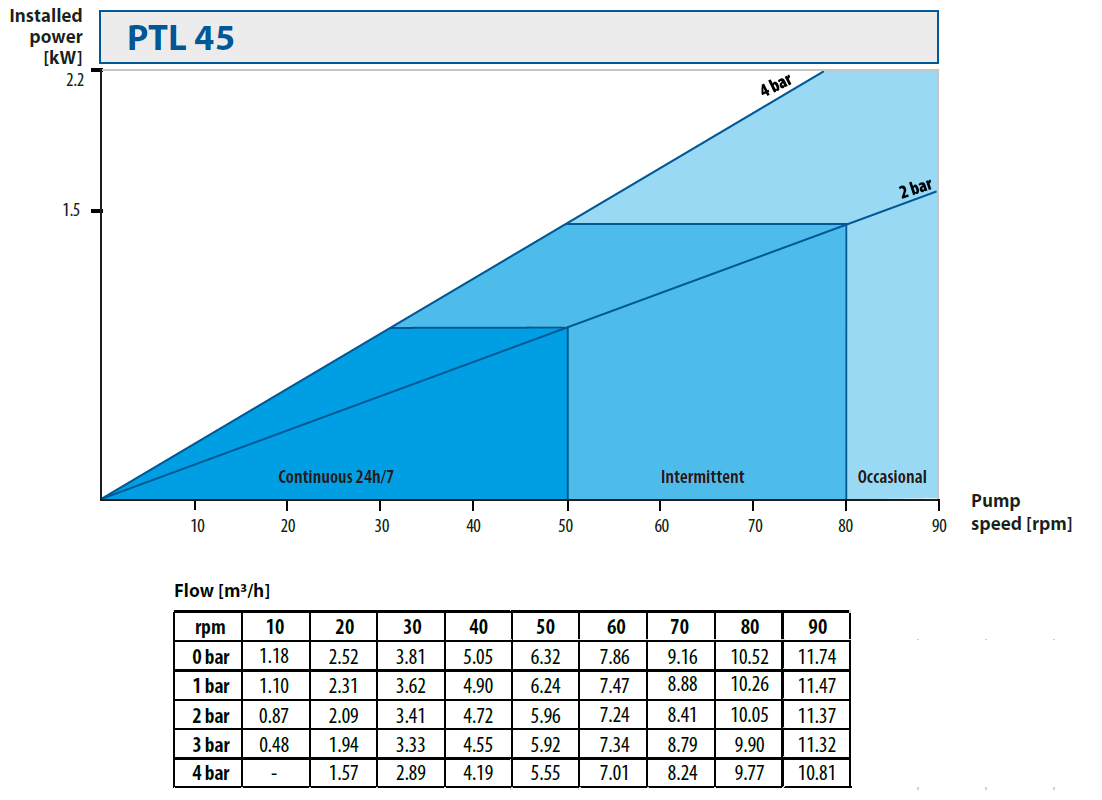

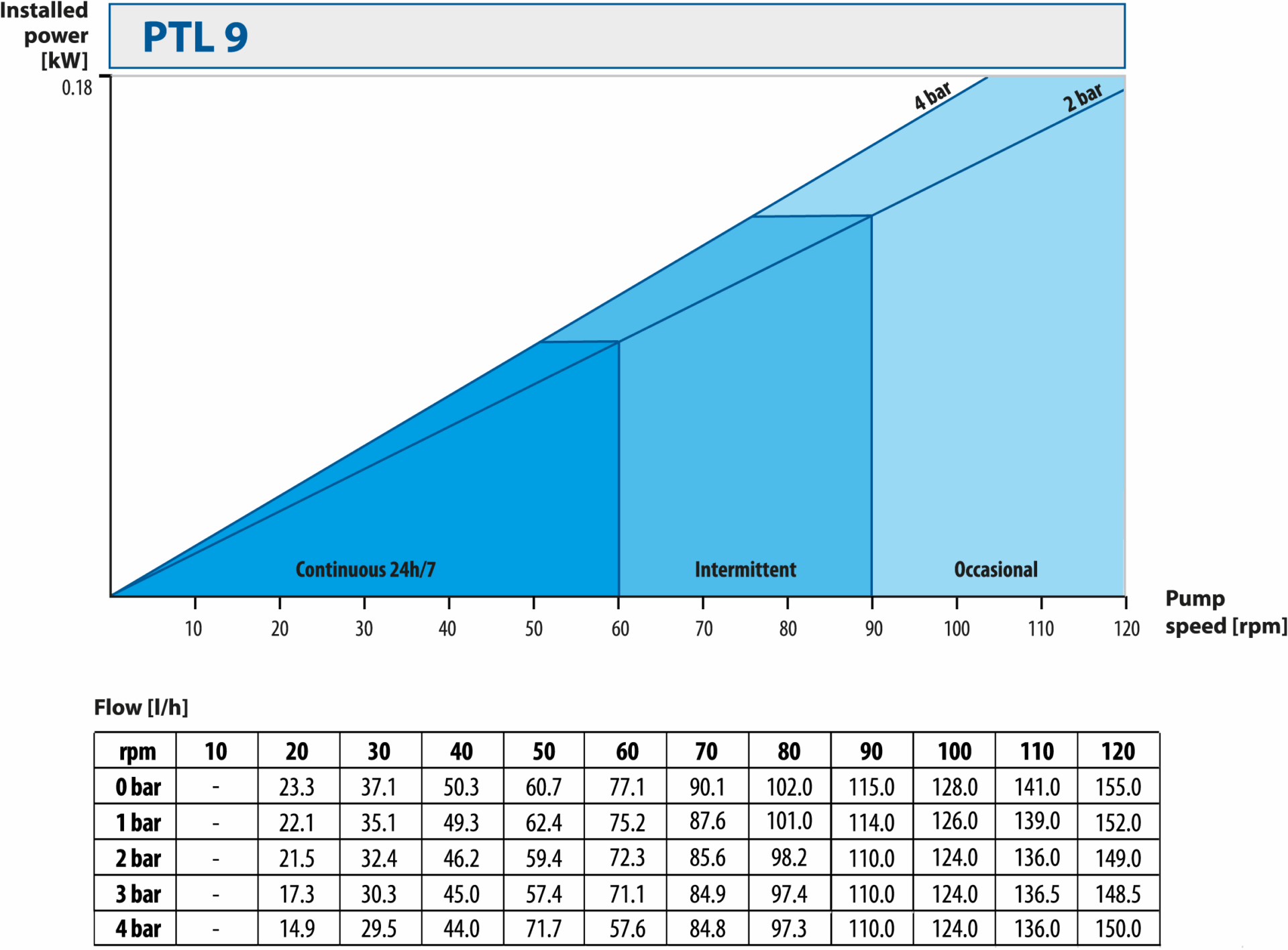

Performans eğrileri
