STEINLE Filtre Pres Pompaları

STEINLE Filtre Pres Pompaları

TEKLİF İSTEMİ +46 303 63390

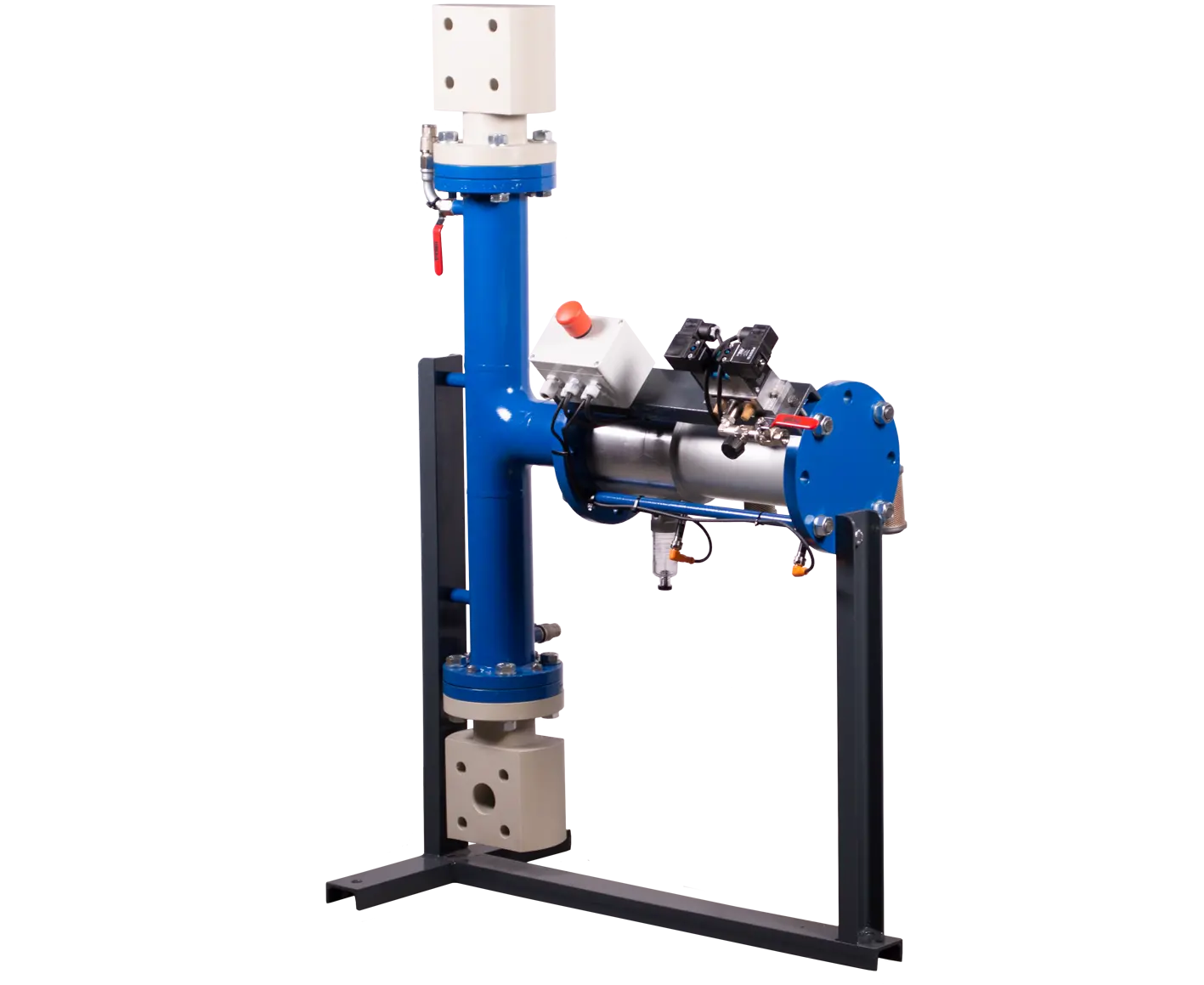

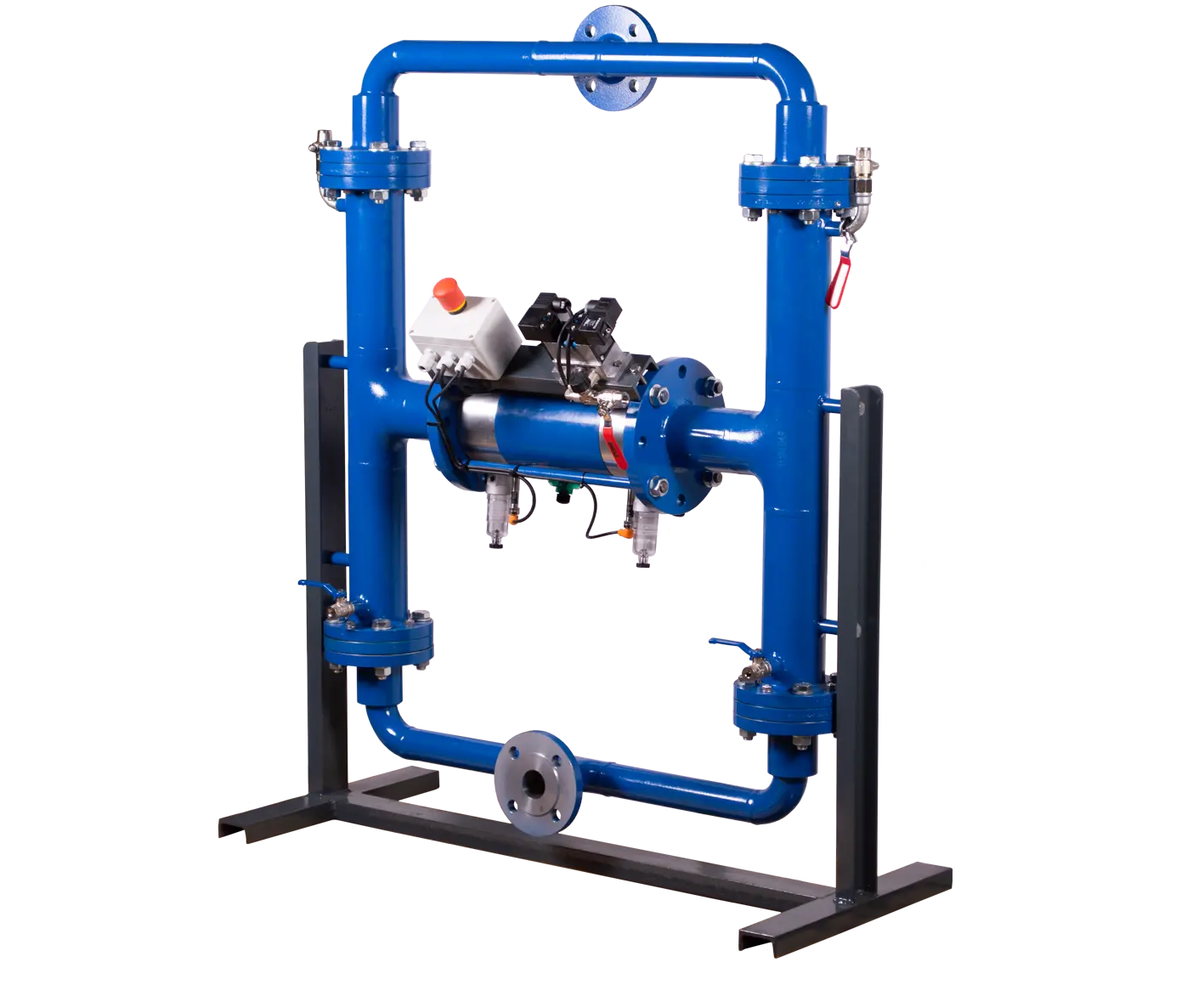

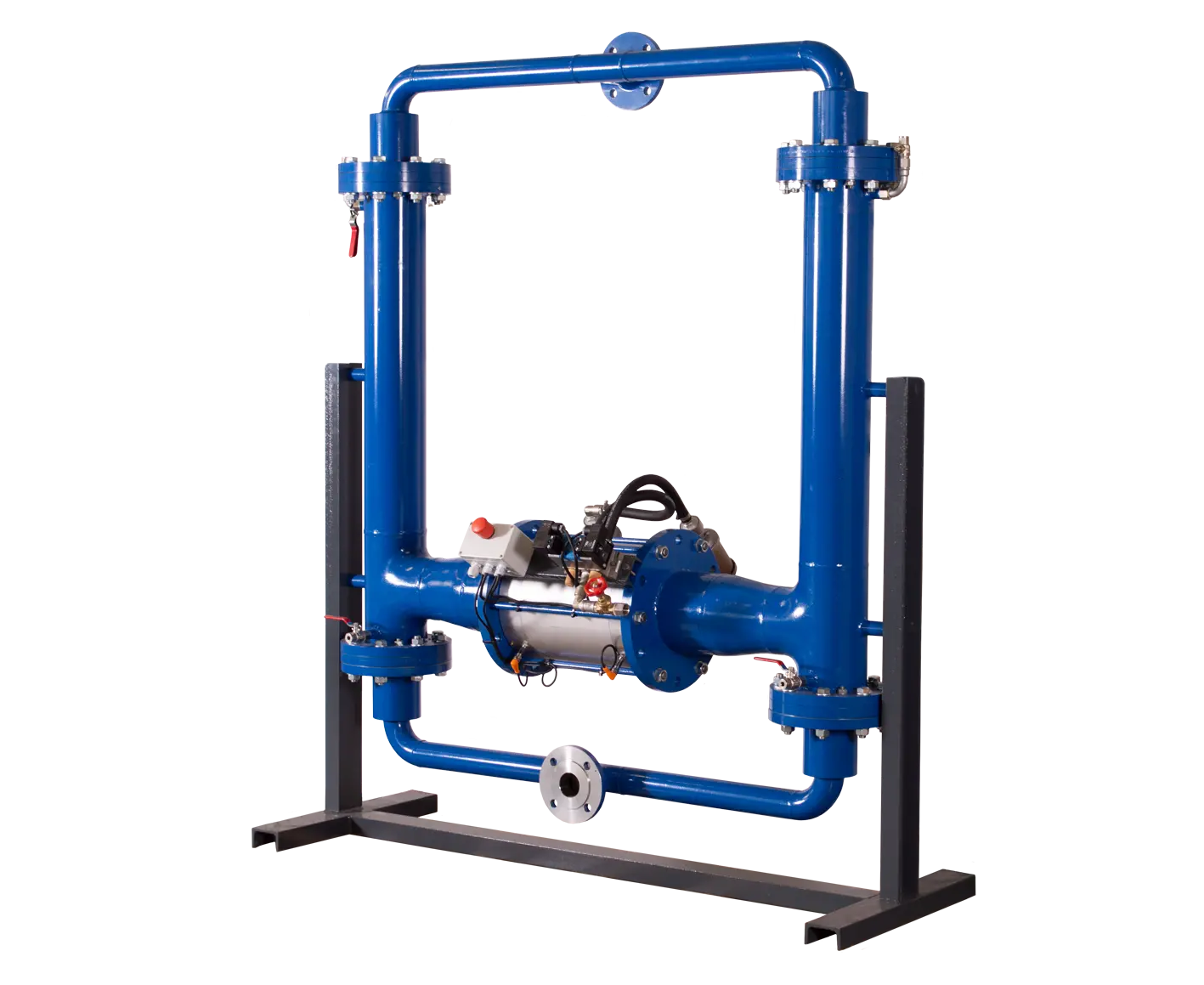

STEINLE pompaları, diyafram yerine esnek bir hortum kullanan çift etkili, pistonlu diyaframlı pompalardır. Filtre presine sıvı pompalamak son derece yüksek performanslı pompalar gerektirir.

Bu pompalar, boş preslere büyük miktarlarda sıvı, dolu preslere ise yüksek basınçta az miktarda sıvı sağlamalıdır. Sıvı basıncı uzun süre korunmalıdır.

Pompalar, farklı basınç iletimi ile FP ve FH serilerinde mevcuttur:

  • FP – 1 : 2.4
  • FH – 1 : 3.3

STEINLE pompaları, diyafram yerine esnek bir hortum kullanan çift etkili, pistonlu diyaframlı pompalardır. Filtre presine sıvı pompalamak son derece yüksek performanslı pompalar gerektirir.

Bu pompalar, boş preslere büyük miktarlarda sıvı, dolu preslere ise yüksek basınçta az miktarda sıvı sağlamalıdır. Sıvı basıncı uzun süre korunmalıdır.

Pompalar, farklı basınç iletimi ile FP ve FH serilerinde mevcuttur:

  • FP – 1 : 2.4
  • FH – 1 : 3.3
Teknik özellikler
Pompa kapasitesi: 18 m3/sa (300 l/dak)
Maks. deşarj basıncı: 24 bar
Maks. emme yüksekliği: 2-5 metre
Maks. partikül boyutu: 10-15 mm
Sıcaklık: 80 °C
Gövde yapım malzemeleri: Yumuşak çelik, SS 316, PP
Membran yapım malzemeleri: Superflex, PUR
Vana topu yapım malzemeleri: Çelik çekirdekli CR, NBR, PU, EPDM, PTFE, SS 316, PP, PE1000
Sızdırmazlık: NBR, PUR/NBR
Mevcut boyutlar:
Model Maks. akış hızı (l/dak)
FP 25/FH 25 41
FP 40/FH 40 116
FP 50/FH 50 233
FP 80/FH 80 300
Tipik uygulamalar
Otomotiv endüstrisi Kimya ve Kağıt Endüstrisi Filtre pres uygulaması Porselen, cam ve seramik
Çalışma prensibi

Sıkıştırılmış hava, hidrolik bir pistona bağlı olan pnömatik bir pistonu hareket ettirir.
Hidrolik piston, orijinal şekline geri dönen bir membran hortumuna etki eden hidrolik sıvıyı hareket ettirir.
Hortum sıkıldığında, içindeki süspansiyon yerinden oynar ve dışarı akar.
Hortumun üst ve altındaki küresel vanalar, akışın yalnızca tek yönde olmasını sağlar.

Hortumun iki aşırı deformasyon durumu.

Aksesuar
Titreşim Sönümleyici
9 litrelik hacme ve 16 bar çalışma basıncına sahip, maliyet açısından verimli titreşim sönümleyiciler tüm pompa boyutları için uygundur.
Hava Arıtma Sistemi
Hava beslemesine bir hava arıtma sistemi takılması her zaman tavsiye edilir. Bir su ayırıcı, filtre, yağ dozaj ünitesi ve basınç göstergeli basınç regülatöründen oluşurlar.
Diyafram Kontrolü
Bu elektronik ünite, aktarılan bulamaçla kirlendiğinde değişen hidrolik sıvı iletkenliğini kontrol eder. Diyafram yırtıldığında veya gevşediğinde bir sinyal üretilir. Bu ünite pompa çalışırken bile takılabilir.
Filtre Presinin Doldurulmasının Kontrolü
Pompanın strok frekansını kontrol ederek filtre presindeki dolum seviyesi belirlenebilir. Bu, mevcut bir kontrol ünitesi veya ayrı bir zaman kontrol kutusu ile yapılabilir.
Örnek kurulum

Tüm STEINLE pompaları kendi kendini düzenler. Bu, ek ekipman gerektirmediği anlamına gelir. Filtre presi dolduğunda pompa durur. 25 boyutundaki tek etkili pompalar için, teslimat borusunda bir darbe emici kullanılması önerilir.

  • Teknik özellikler

  • Tipik uygulamalar

  • Çalışma prensibi

  • Aksesuar

  • Örnek kurulum

Pompa kapasitesi: 18 m3/sa (300 l/dak)
Maks. deşarj basıncı: 24 bar
Maks. emme yüksekliği: 2-5 metre
Maks. partikül boyutu: 10-15 mm
Sıcaklık: 80 °C
Gövde yapım malzemeleri: Yumuşak çelik, SS 316, PP
Membran yapım malzemeleri: Superflex, PUR
Vana topu yapım malzemeleri: Çelik çekirdekli CR, NBR, PU, EPDM, PTFE, SS 316, PP, PE1000
Sızdırmazlık: NBR, PUR/NBR
Mevcut boyutlar:
Model Maks. akış hızı (l/dak)
FP 25/FH 25 41
FP 40/FH 40 116
FP 50/FH 50 233
FP 80/FH 80 300

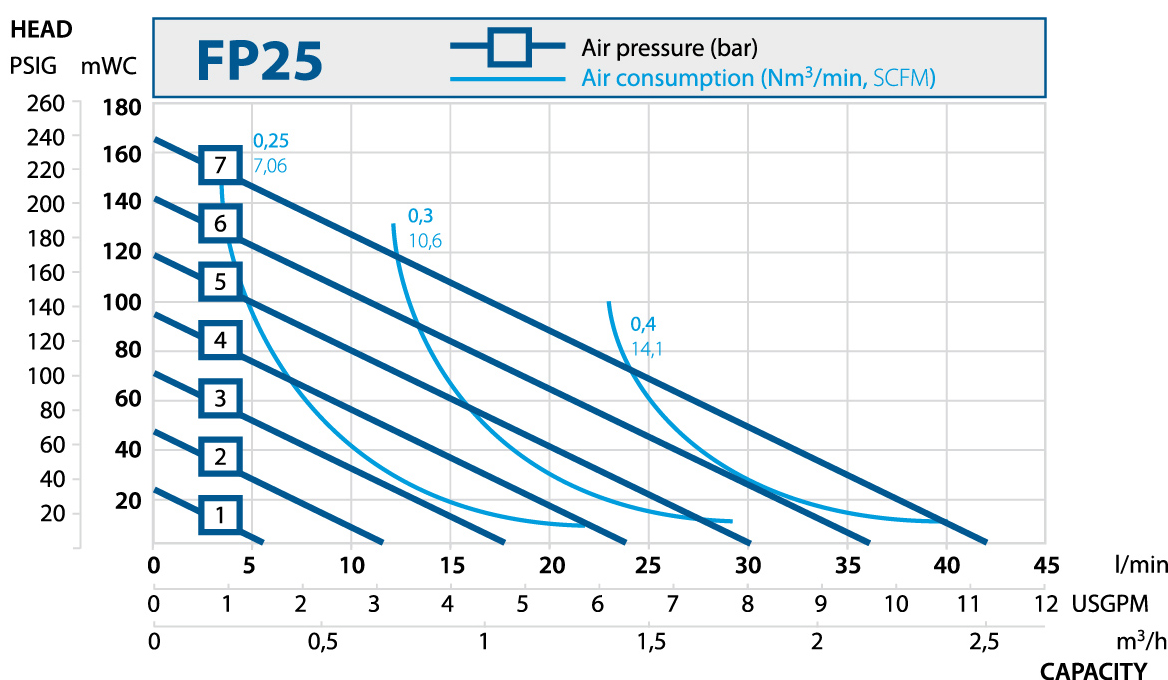

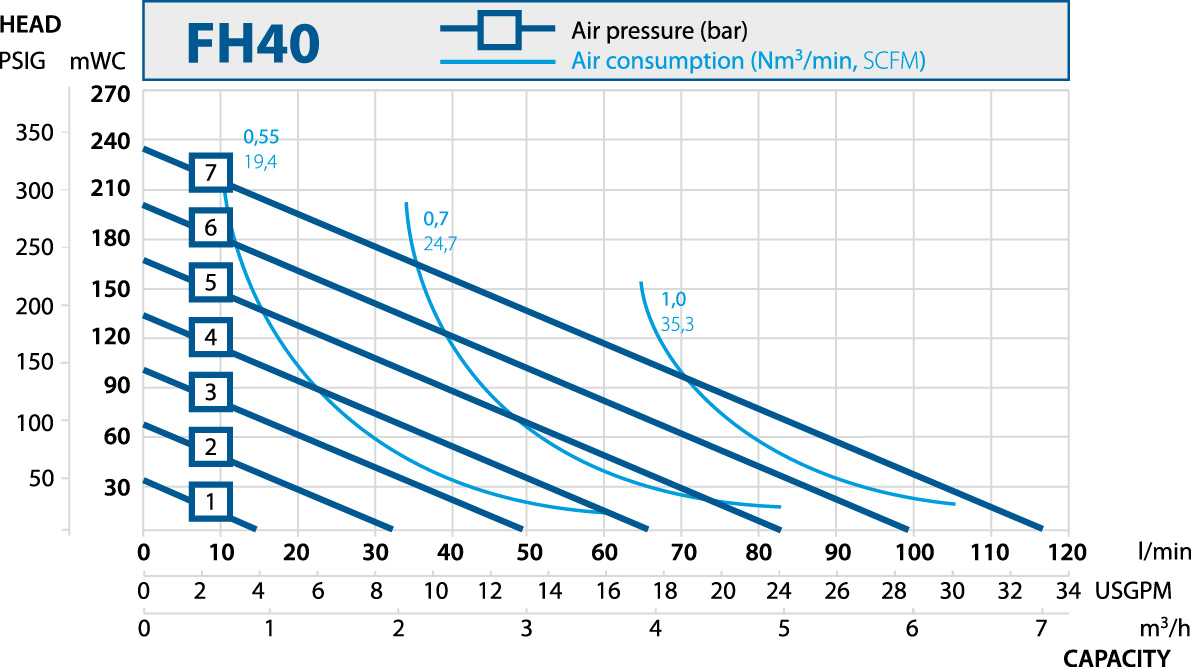

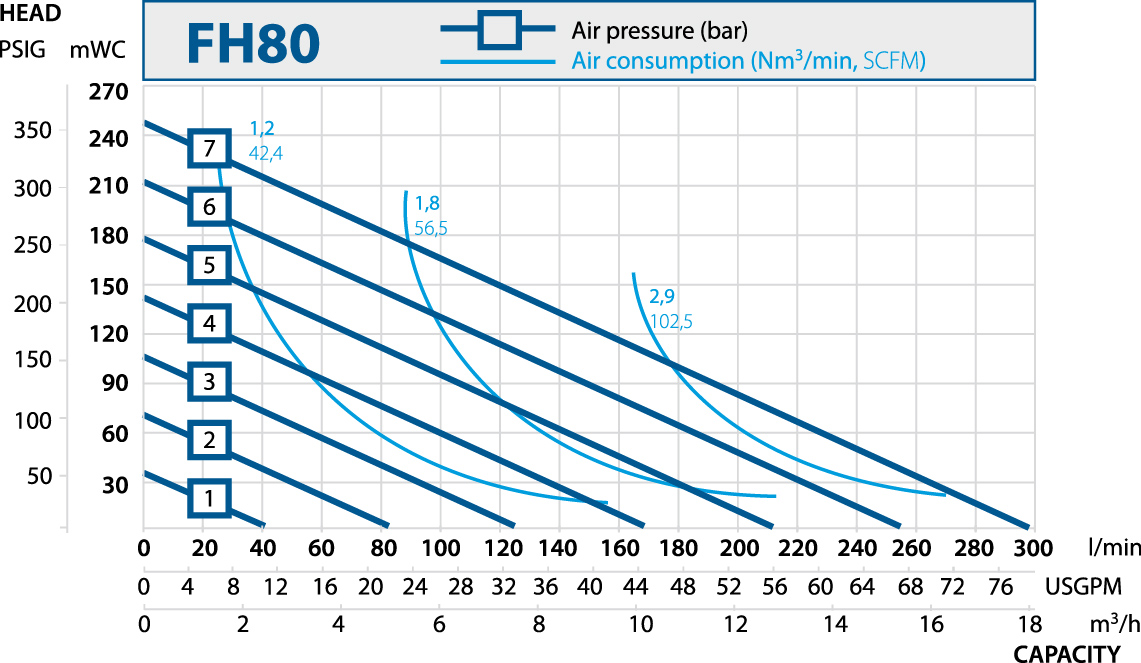

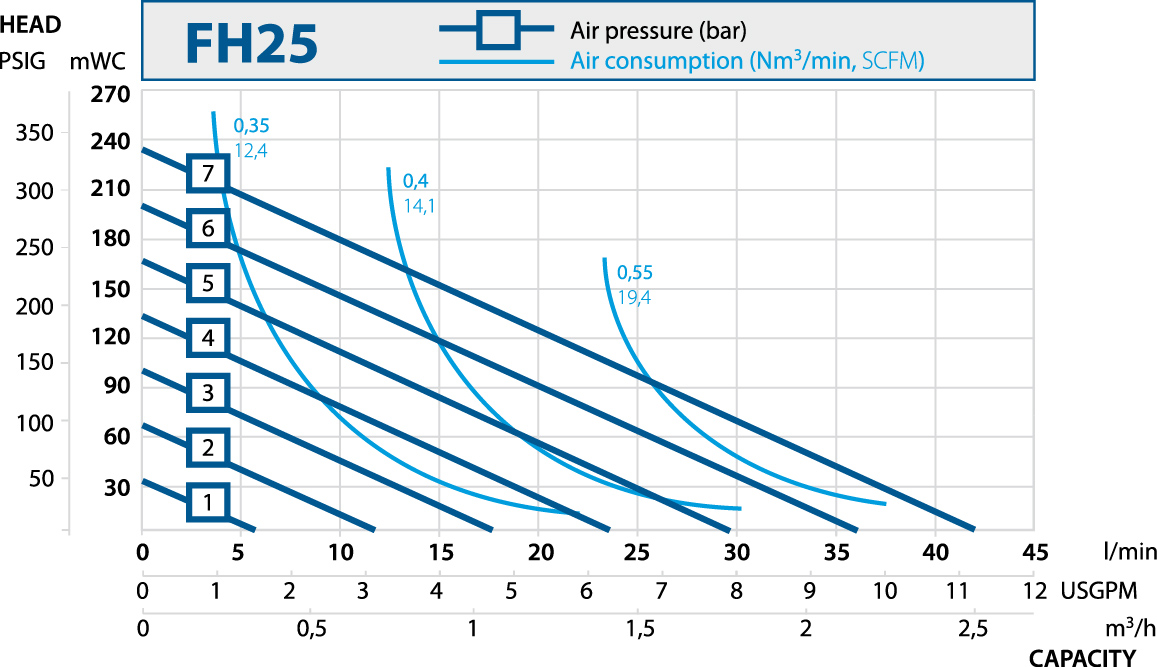

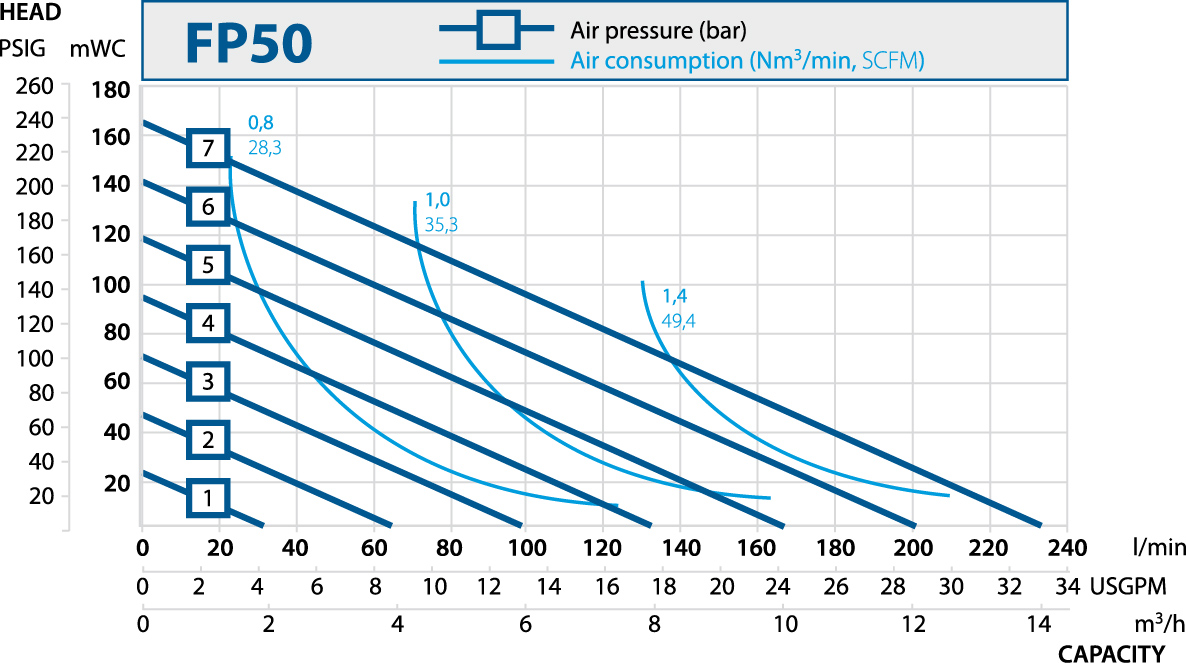

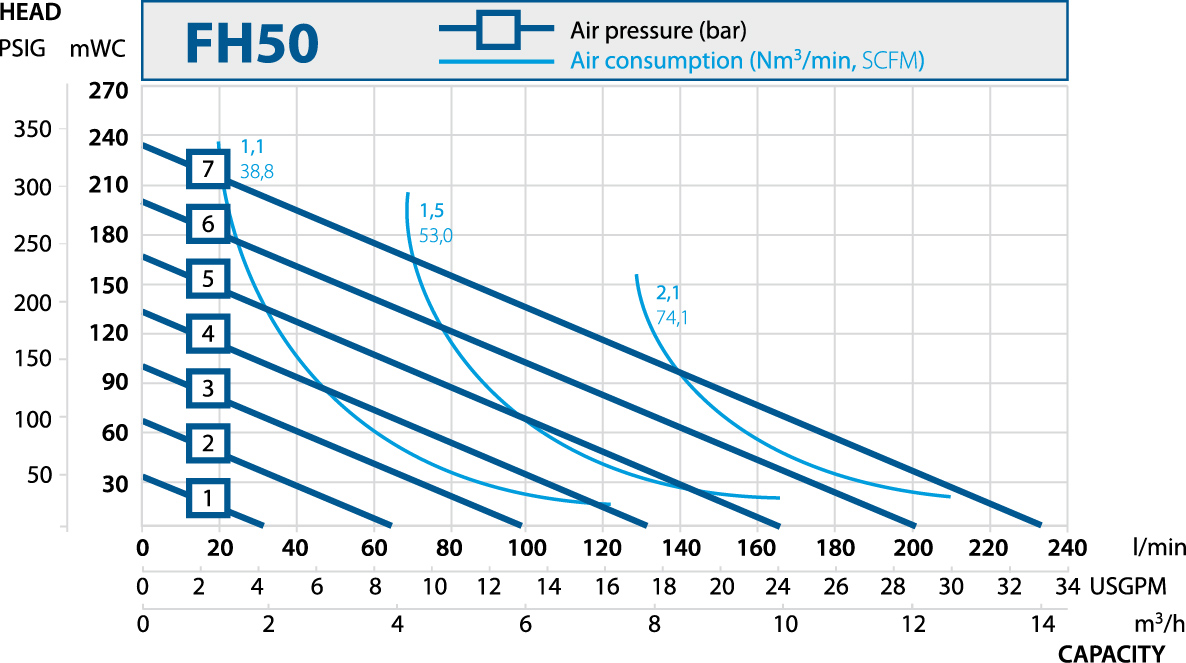

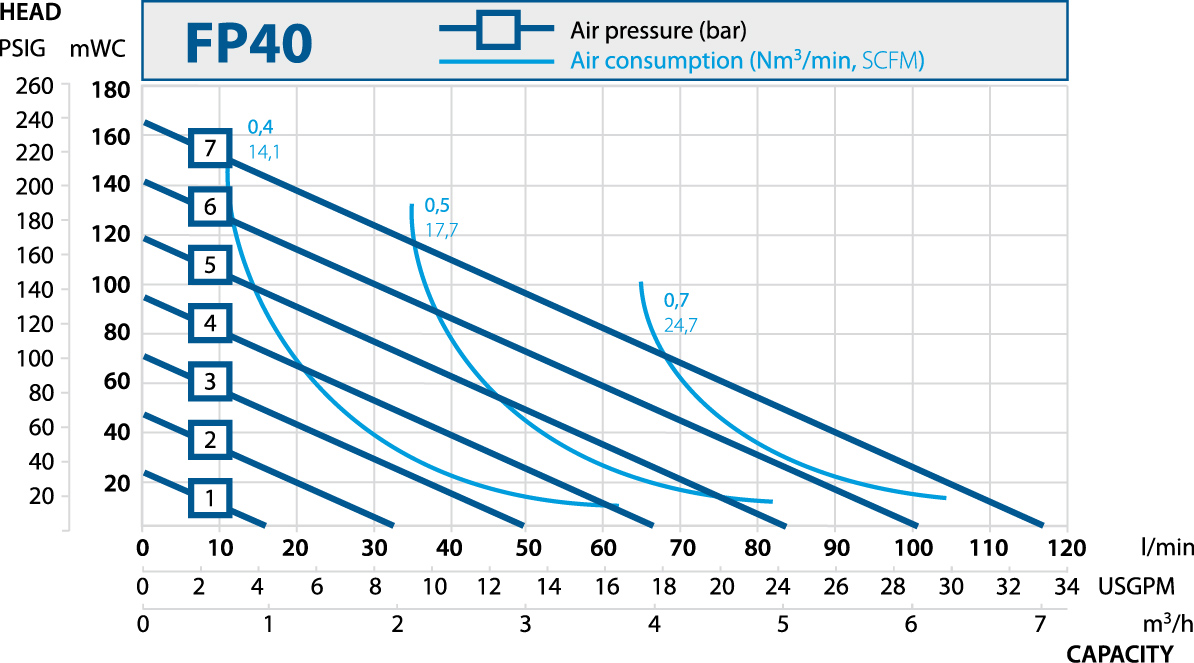

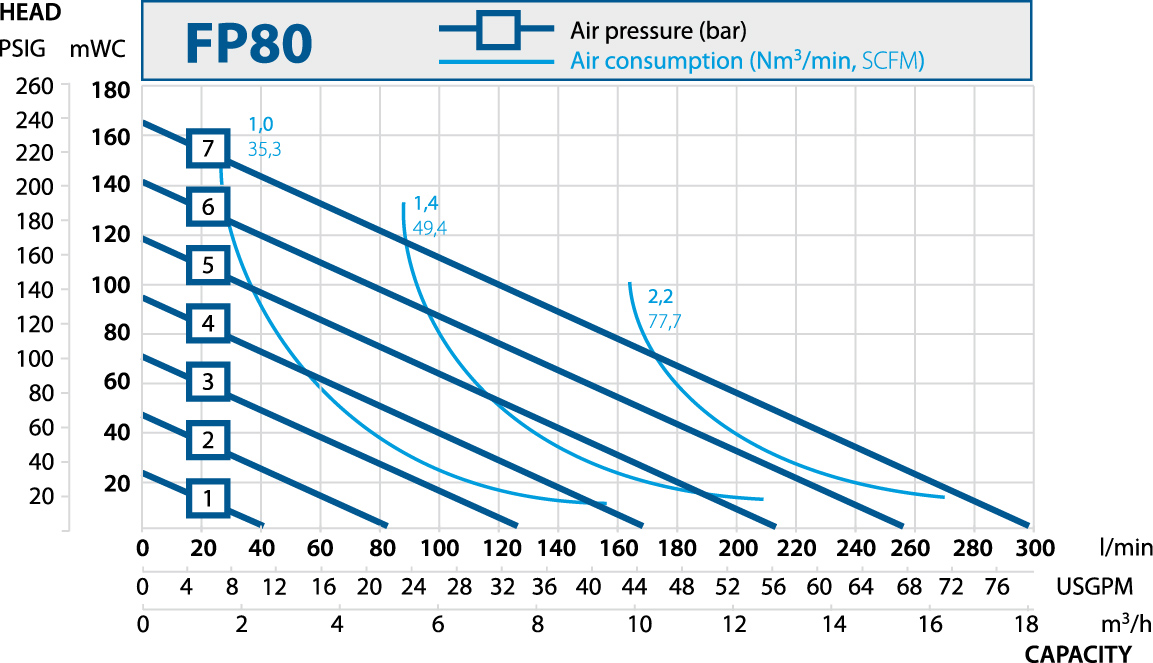

Performans eğrileri
