TC Akıllı pompalar, Tapflo tarafından geliştirilen ustaca LEAP® teknolojisi ile donatılmıştır.

LEAP® veya ‘Düşük Enerjili Hava Pompası’, geleneksel AODD pompalarındaki dahili kayıpları ve sürtünmeyi azaltarak minimum çalışma hava basıncını düşürmek için AODD pompalarında kullanılan patentli bir teknolojidir.

LEAP, diyafram milinin konumunu algılamak ve diyafram hareketini otomatik olarak kontrol etmek için benzersiz bir dolaylı sistem kullanır.

Sürdürülebilir enerji yönetimi. %70’e varan enerji tasarrufu sağlayın

TC Akıllı pompalar, Tapflo tarafından geliştirilen ustaca LEAP® teknolojisi ile donatılmıştır.

LEAP® veya ‘Düşük Enerjili Hava Pompası’, geleneksel AODD pompalarındaki dahili kayıpları ve sürtünmeyi azaltarak minimum çalışma hava basıncını düşürmek için AODD pompalarında kullanılan patentli bir teknolojidir.

LEAP, diyafram milinin konumunu algılamak ve diyafram hareketini otomatik olarak kontrol etmek için benzersiz bir dolaylı sistem kullanır.

Sürdürülebilir enerji yönetimi. %70’e varan enerji tasarrufu sağlayın

Teknik veri

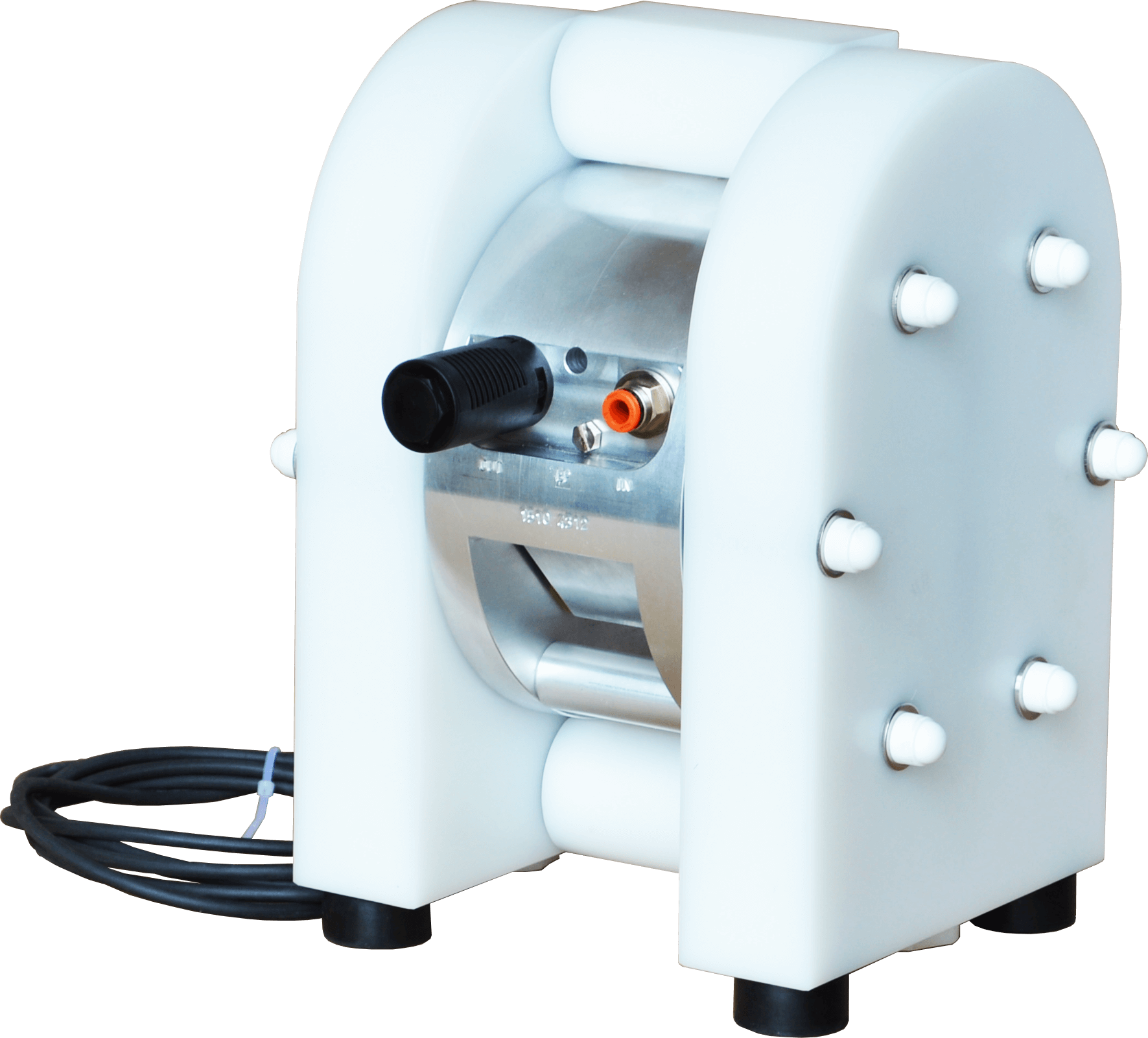

TC PE & PTFE pompalar

Veri Pompa boyutu
TC50 TC100 TC200 TC400
*Maksimum kapasite (l/dak) / (ABD gpm) 70 / 18.49 130 / 34.35 380 / 100.4 470 / 124.17
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 280 / 17.1 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 2.5 / 8 3.5 / 11 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 9/ 29.5 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.24 10 / 0.39 15 / 0.59
Maksimum sıcaklık, PE pompa (°C) / (°F) 70 / 158 70 / 158 70 / 158 70 / 158
Maksimum sıcaklık, PTFE pompa (°C) / (°F) 100 / 212 100 / 212 100 / 212 100 / 212
Minimum sıcaklık (°C) / (°F) -20 / -4 -20 / -4 -20 / -4 -20 / -4
Ağırlık
TC PE pompa (kg) / (Ib) 5,5 / 12 11 / 24 25/ 55 46/ 101
TC PTFE pompa (kg) / (Ib) 10/ 22 18 / 40 45/ 99 92 / 203
* = Önerilen akış, maksimum akışın yarısıdır, yani TC100 için önerilen akış 50 l/dak (13.2 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.

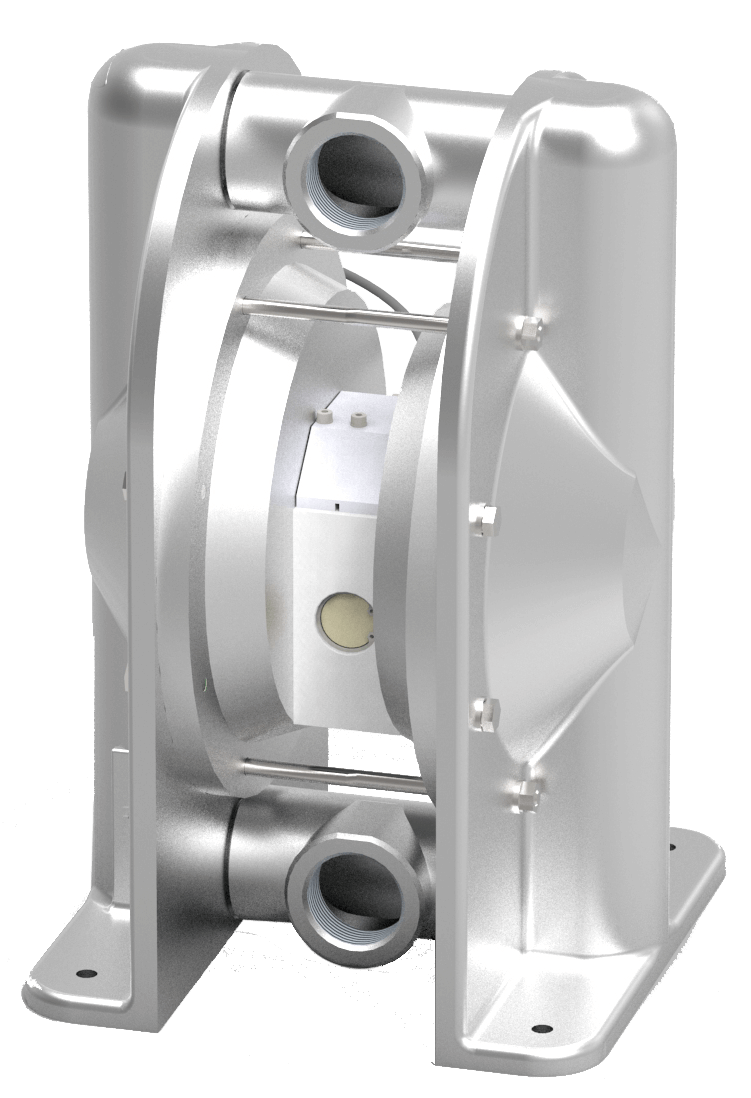

TC Metal pompalar

Veri Pompa boyutu
TC70 TC120 TC220 TC420
*Maksimum kapasite (l/dak) / (ABD gpm) 70 / 18.49 130 / 34.35 380 / 100.4 470 / 124.17
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 280 / 17.1 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 3 / 9.8 4 / 13 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 8 / 26 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.23 10 / 0.40 15 / 0.59
Maksimum sıcaklık EPDM/NBR ile (°C) / (°F) 80 / 176 80 / 176 80 / 176 80 / 176
Maksimum sıcaklık, PTFE pompa (°C) / (°F) 110 / 230 110 / 230 110 / 230 110 / 230
Minimum sıcaklık (°C) / (°F) -20 / -4 -20 / -4 -20 / -4 -20 / -4
Ağırlık
TC alü pompası (kg) / (Ib) 6 / 13 9 / 20 21 / 46 37 / 82
TC dökme demir pompa (kg) / (Ib) 12 / 26 18 / 40 46 / 101 83 / 183
TC AISI 316 pompa (kg) / (Ib) 7,5 / 17 17 / 37 39 / 86 70 / 154
* = Önerilen akış, maksimum akışın yarısıdır, yani TC120 için önerilen akış 60 l/dak (15.9 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.

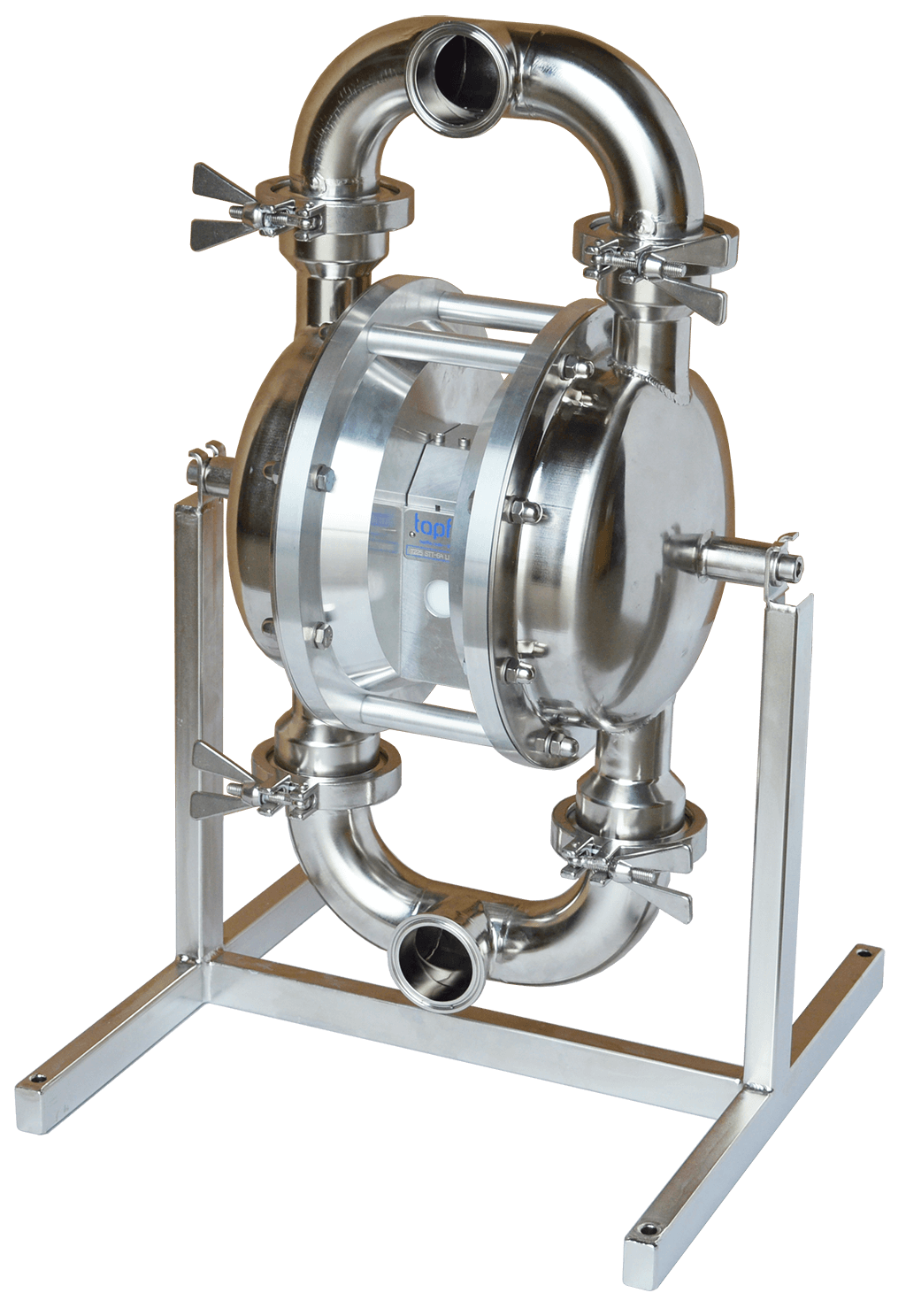

TC Hijyenik pompalar

Veri Pompa boyutu
TC80 TC125 TC225 TC425
*Maksimum kapasite (l/dak) / (ABD gpm) 78 / 20.6 155 / 41 330 / 87 570 / 150
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 300 / 18.3 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 3 / 9.8 4 / 13 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 8 / 26 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.24 10 / 0.39 15 / 0.59
Maksimum sıcaklık (°C) / (°F) 110 / 230 110 / 230 110 / 230 110 / 230
Ağırlık
Ağırlık (kg) / (Ib) 8,5 / 19 12/ 26 22 / 49 37 / 82
* = Önerilen akış, maksimum akışın yarısıdır, yani TC125 için önerilen akış 60 l/dak (15.9 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.
Enerji tasarrufu
Standart bir pompanın yeni TC akıllı pompa ile performansını ölçmek için yapılan testler, %70’e varan enerji tasarrufu sağlamıştır.

Kapsamlı test prosedürü, bir pompa tarafından gereken enerjinin büyük bir kısmının pompanın kendisi tarafından oluşturulan dirence karşı koymak için kullanıldığını göstermiştir. Diğer önemli bir sorun, orta port senaryosunda ortaya çıkmaktadır; burada hava basıncını çok daha düşük bir seviyeye düşürerek enerji tasarrufu yapma girişimi pompanın durmasına neden olur.

LEAP® Teknolojisi ile donatılmış pompa, durmadan 0,3 bar’da pompalama yapabilmektedir; testlerde pompa, diğer pompalar henüz başlamamışken bile maksimum açık uç akışının %70’ine ulaşan akış hızlarına ulaşmıştır.
0,3 bar (4,4 Psi) basınçta, LEAP® Teknolojisi ile donatılmış standart bir Tapflo T50 pompa, dakikada 23 litrenin üzerinde akış sağlıyordu; test edilen diğer tüm hava pompaları başlamayı bile başaramadı.

Akıllı hava ile çalışan diyaframlı pompalar. Enerji Tasarrufu



Gereken hava basıncına karşı sıvı akışını gösteren grafik

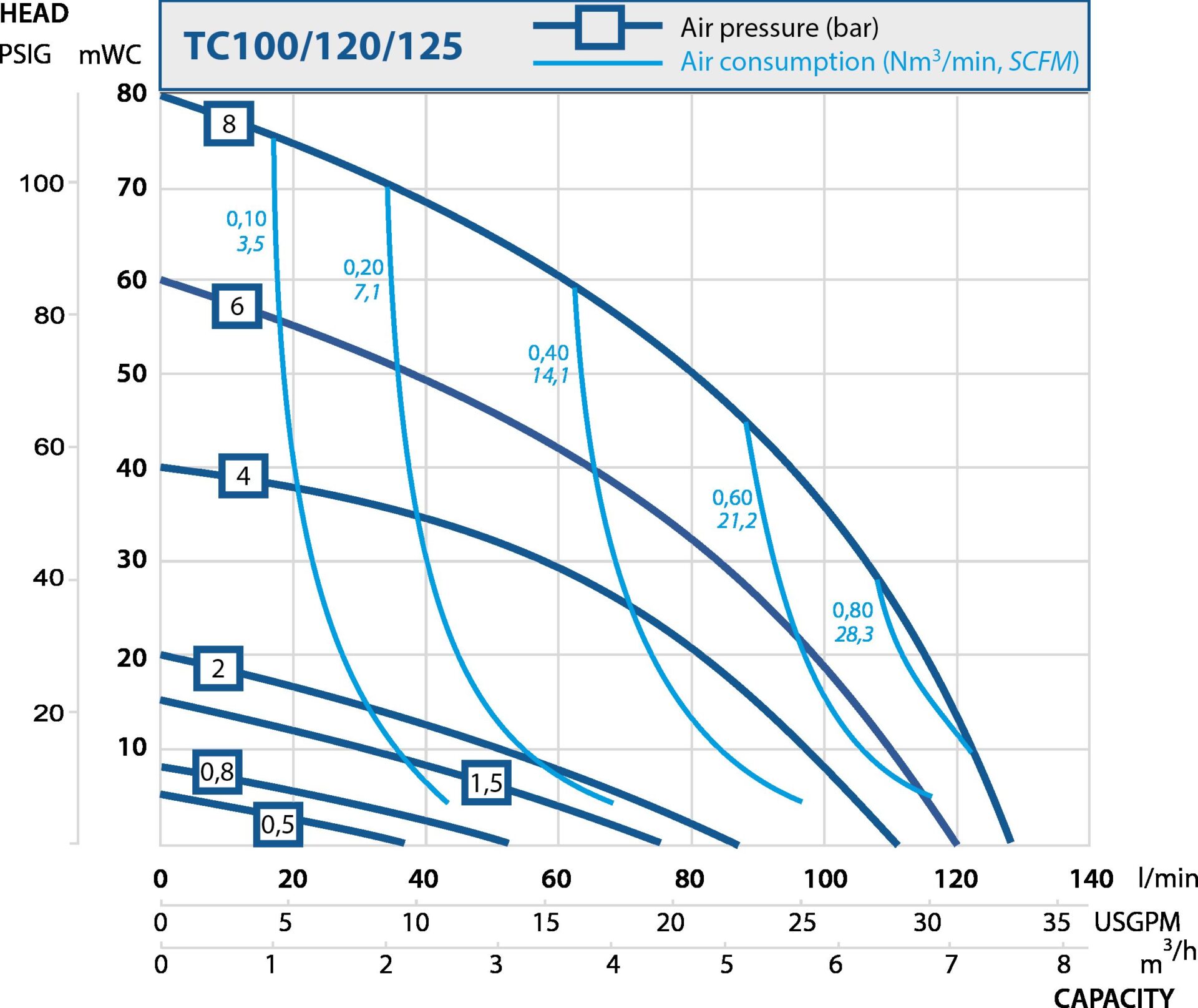

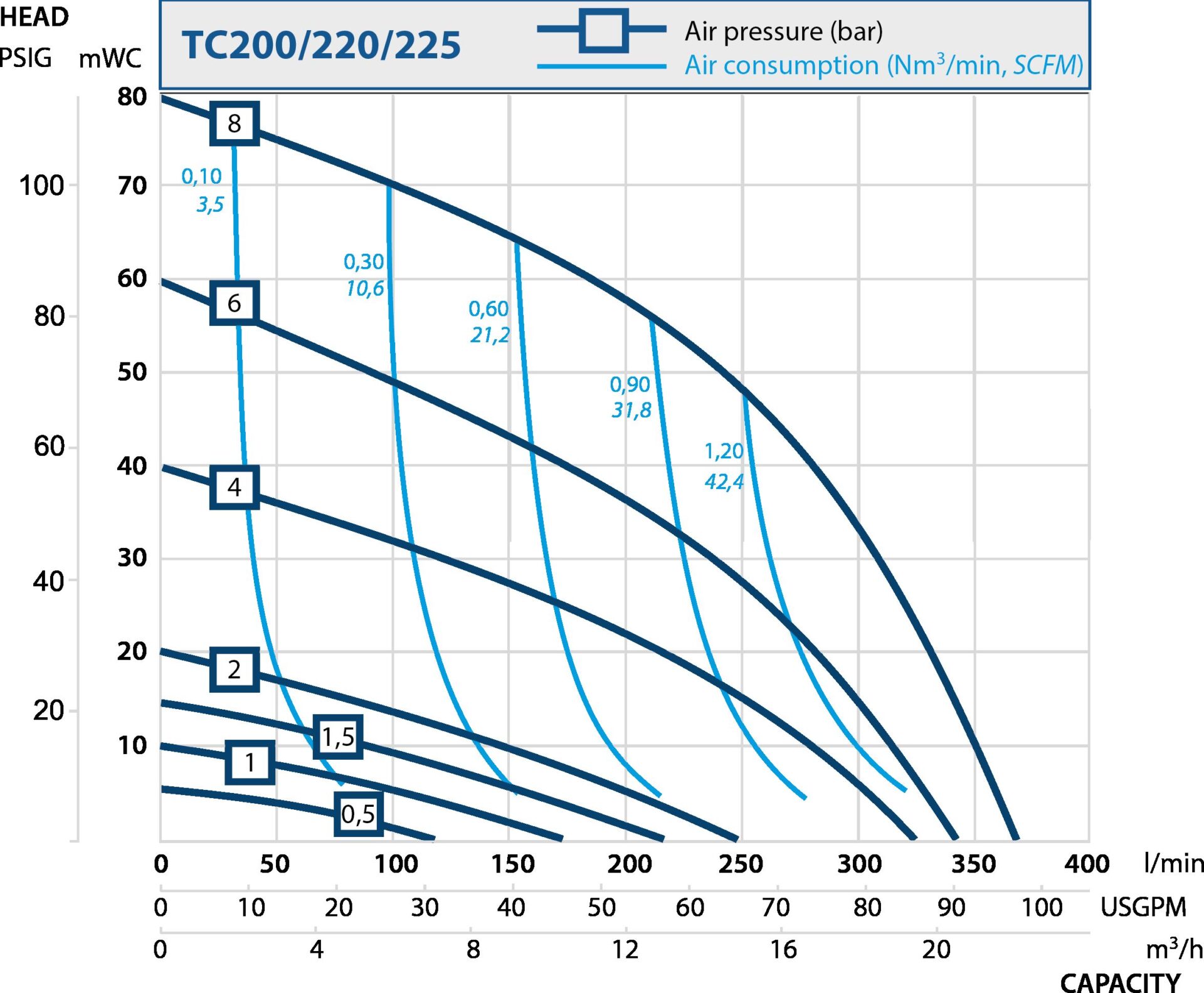

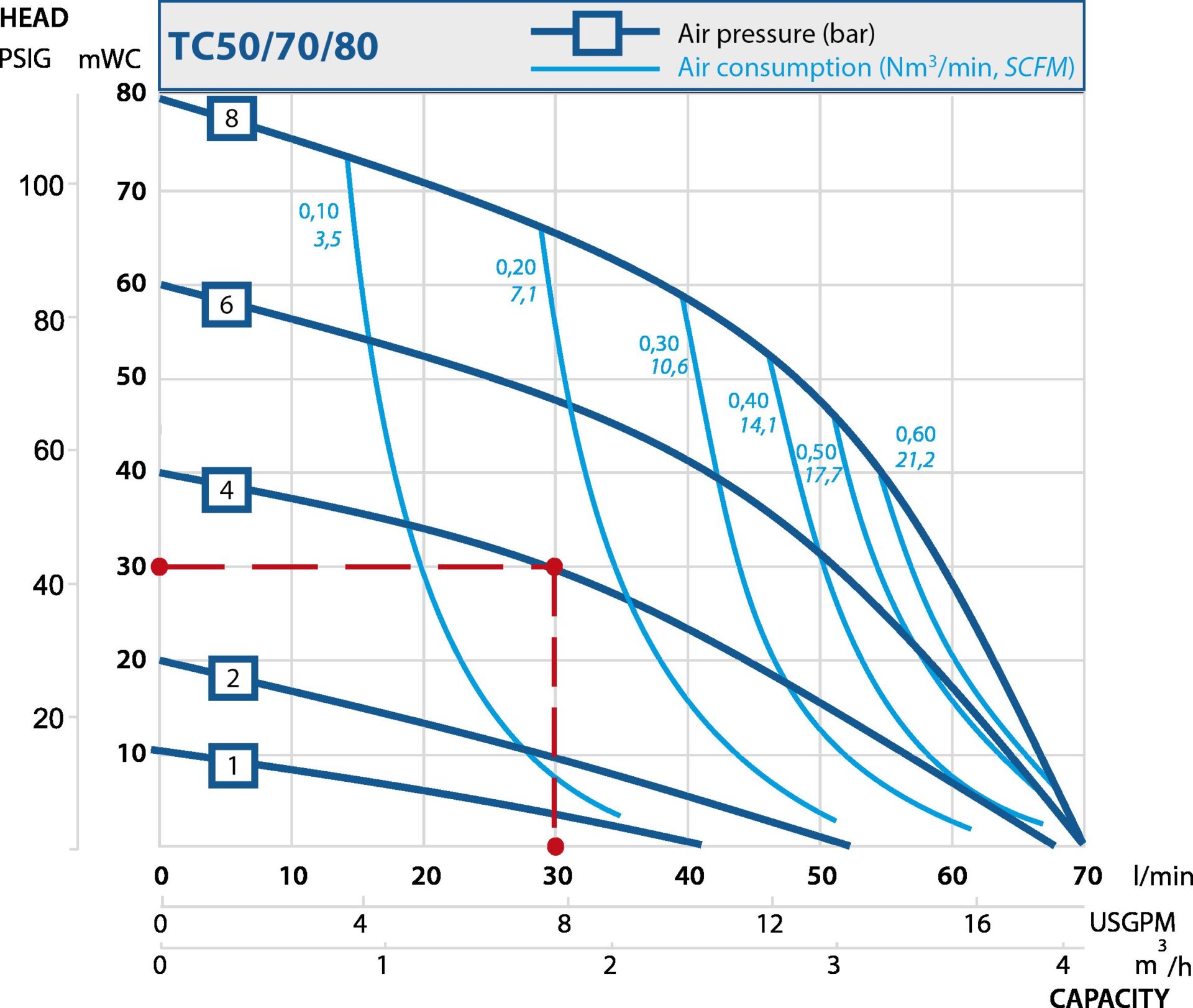

Akıllı hava ile çalışan diyaframlı pompalar. Enerji Tasarrufu. Performans eğrileri

Yeni nesil pompalar

TC Akıllı pompa, Dahili ve Harici Pilot olmak üzere iki ayarda çalışabilir.
Dahili Pilot
Standart koşullarda pompa, 0,3 bar’dan tek bir hava beslemesiyle çalışır ve kontrol modülüne hava beslemesini Dahili Pilot – ana hava beslemesinden alır.
Harici Pilot
Ancak bazı uygulamalarda Harici Pilot – LEAP modülüne ayrı (ek) bir hava beslemesi kullanma ihtiyacı olabilir.

EP, aşağıdaki uygulamalarda hava valfinin hareketine yardımcı olur:

  • Son derece düşük basınç – hava valfinin kaymasına yardımcı olur;
  • 8 bar yüksek basınç – hava valfinin ileri geri vurmasını önleyen bir hava yastığı oluşturmak için.

TC akıllı pompa portları

Akıllı diyaframlı pompalar. Pompa portları

Akıllı çözümler

Muhafaza Sistemleri

Muhafaza, diyaframlı (AODD) pompaların gereksiz enerji tüketen ve parçalarının ömrünü azaltan verimsiz bir şekilde çalışmasını önlemek için tasarlanmış bir enerji tasarrufu cihazıdır. Ayrıca yüksek riskli uygulamalarda daha fazla güvenlik sağlama ek faydasını da sunar.

Muhafaza, ayar noktasına karşı boşaltma akışkan basıncını doğrudan izler ve yapılandırmaya bağlı olarak ortam basıncı ayar noktasının üzerine çıkarsa (kapalı vana) veya ayar noktasının altına düşerse (boşta çalışma) pompayı durdurur.

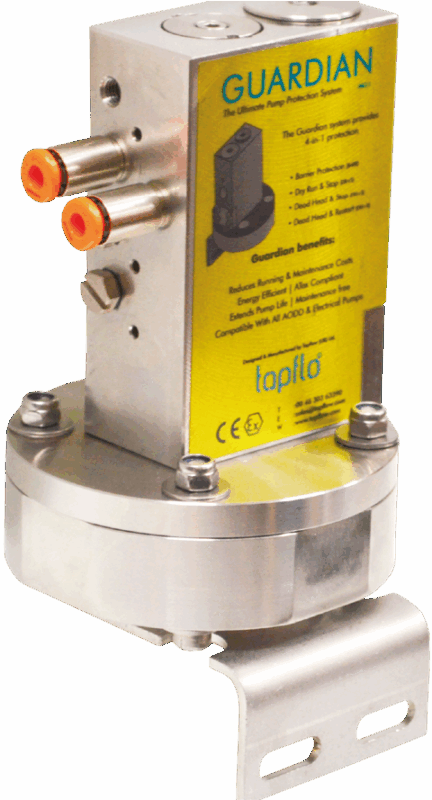

Akıllı diyaframlı pompalar. Akıllı çözümler. Guardian sistemleri

Guardian sistemlerinin uygulamaları

Bariyer Koruması
Bariyer pompaları (TB), birincil diyaframları yedeklemek için ek bir diyafram setine sahiptir. Bir sızıntı durumunda, sıvı hava tahliyeinden sızmak yerine pompa içinde kalır. Guardian, birincil ve ikincil diyaframlar arasındaki basıncı izler ve basınç ayar noktasının üzerine çıktığında pompayı durdurur.

Kuru çalışma ve durdurma
Guardian, pompanın sıvı deşarj basıncını izler ve emişteki ortam eksikliğinden dolayı pompanın içine hava çekilmesinden kaynaklanan basınç ayar noktasının altına düştüğünde pompayı durdurur.

Boşta çalışma ve durdurma
Guardian, pompanın sıvı deşarj basıncını izler ve kapalı bir valf veya deşarj hattındaki aşırı basınçtan kaynaklanan basınç ayar noktasına yükseldiğinde pompayı durdurur.

Boşta çalışma ve yeniden başlatma
Guardian, pompanın sıvı deşarj basıncını izler ve kapalı bir valf veya deşarj hattındaki aşırı basınçtan kaynaklanan basınç ayar noktasına yükseldiğinde pompayı durdurur. Basınç ayar basıncının altına düştüğünde, pompa otomatik olarak yeniden başlar.

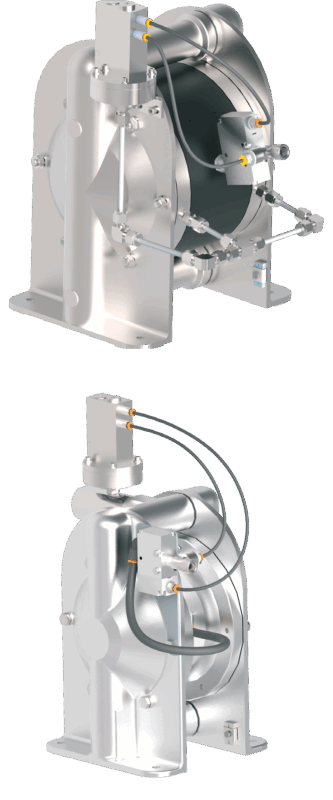

Akıllı diyaframlı pompalar. Akıllı çözümler. Guardian sistemlerinin uygulamaları

  • Teknik veri

  • Enerji tasarrufu

  • Kurulum

  • Pompa aralığı

  • Yeni nesil pompalar

  • Akıllı çözümler

TC PE & PTFE pompalar

Veri Pompa boyutu
TC50 TC100 TC200 TC400
*Maksimum kapasite (l/dak) / (ABD gpm) 70 / 18.49 130 / 34.35 380 / 100.4 470 / 124.17
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 280 / 17.1 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 2.5 / 8 3.5 / 11 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 9/ 29.5 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.24 10 / 0.39 15 / 0.59
Maksimum sıcaklık, PE pompa (°C) / (°F) 70 / 158 70 / 158 70 / 158 70 / 158
Maksimum sıcaklık, PTFE pompa (°C) / (°F) 100 / 212 100 / 212 100 / 212 100 / 212
Minimum sıcaklık (°C) / (°F) -20 / -4 -20 / -4 -20 / -4 -20 / -4
Ağırlık
TC PE pompa (kg) / (Ib) 5,5 / 12 11 / 24 25/ 55 46/ 101
TC PTFE pompa (kg) / (Ib) 10/ 22 18 / 40 45/ 99 92 / 203
* = Önerilen akış, maksimum akışın yarısıdır, yani TC100 için önerilen akış 50 l/dak (13.2 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.



TC Metal pompalar

Veri Pompa boyutu
TC70 TC120 TC220 TC420
*Maksimum kapasite (l/dak) / (ABD gpm) 70 / 18.49 130 / 34.35 380 / 100.4 470 / 124.17
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 280 / 17.1 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 3 / 9.8 4 / 13 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 8 / 26 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.23 10 / 0.40 15 / 0.59
Maksimum sıcaklık EPDM/NBR ile (°C) / (°F) 80 / 176 80 / 176 80 / 176 80 / 176
Maksimum sıcaklık, PTFE pompa (°C) / (°F) 110 / 230 110 / 230 110 / 230 110 / 230
Minimum sıcaklık (°C) / (°F) -20 / -4 -20 / -4 -20 / -4 -20 / -4
Ağırlık
TC alü pompası (kg) / (Ib) 6 / 13 9 / 20 21 / 46 37 / 82
TC dökme demir pompa (kg) / (Ib) 12 / 26 18 / 40 46 / 101 83 / 183
TC AISI 316 pompa (kg) / (Ib) 7,5 / 17 17 / 37 39 / 86 70 / 154
* = Önerilen akış, maksimum akışın yarısıdır, yani TC120 için önerilen akış 60 l/dak (15.9 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.



TC Hijyenik pompalar

Veri Pompa boyutu
TC80 TC125 TC225 TC425
*Maksimum kapasite (l/dak) / (ABD gpm) 78 / 20.6 155 / 41 330 / 87 570 / 150
**Strok başına hacim (ml) / (kübik inç) 87.5 / 5.34 300 / 18.3 933 / 56.9 2300 / 140.3
Maksimum boşaltma basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
Maksimum hava basıncı (bar) / (psi) 8 / 116 8 / 116 8 / 116 8 / 116
***Maksimum kuru emiş kaldırma (m) / (Ft) 3 / 9.8 4 / 13 4 / 13 4 / 13
Maksimum ıslak emiş kaldırma (m) / (Ft) 8 / 26 9/ 29.5 9/ 29.5 9/ 29.5
Katıların maksimum boyutu (ø mm) / (inç) 4 / 0.16 6 / 0.24 10 / 0.39 15 / 0.59
Maksimum sıcaklık (°C) / (°F) 110 / 230 110 / 230 110 / 230 110 / 230
Ağırlık
Ağırlık (kg) / (Ib) 8,5 / 19 12/ 26 22 / 49 37 / 82
* = Önerilen akış, maksimum akışın yarısıdır, yani TC125 için önerilen akış 60 l/dak (15.9 ABD gpm)’dir.
** = Değer EPDM diyaframlı pompalar baz alınarak hesaplanmıştır. PTFE diyaframlı pompaların hacmi yaklaşık %15 daha azdır.
*** = Bu, paslanmaz çelik valf topları ile maksimum değerdir, diğer valf topu malzemeleri emişi azaltabilir. Lütfen bizimle iletişime geçin.

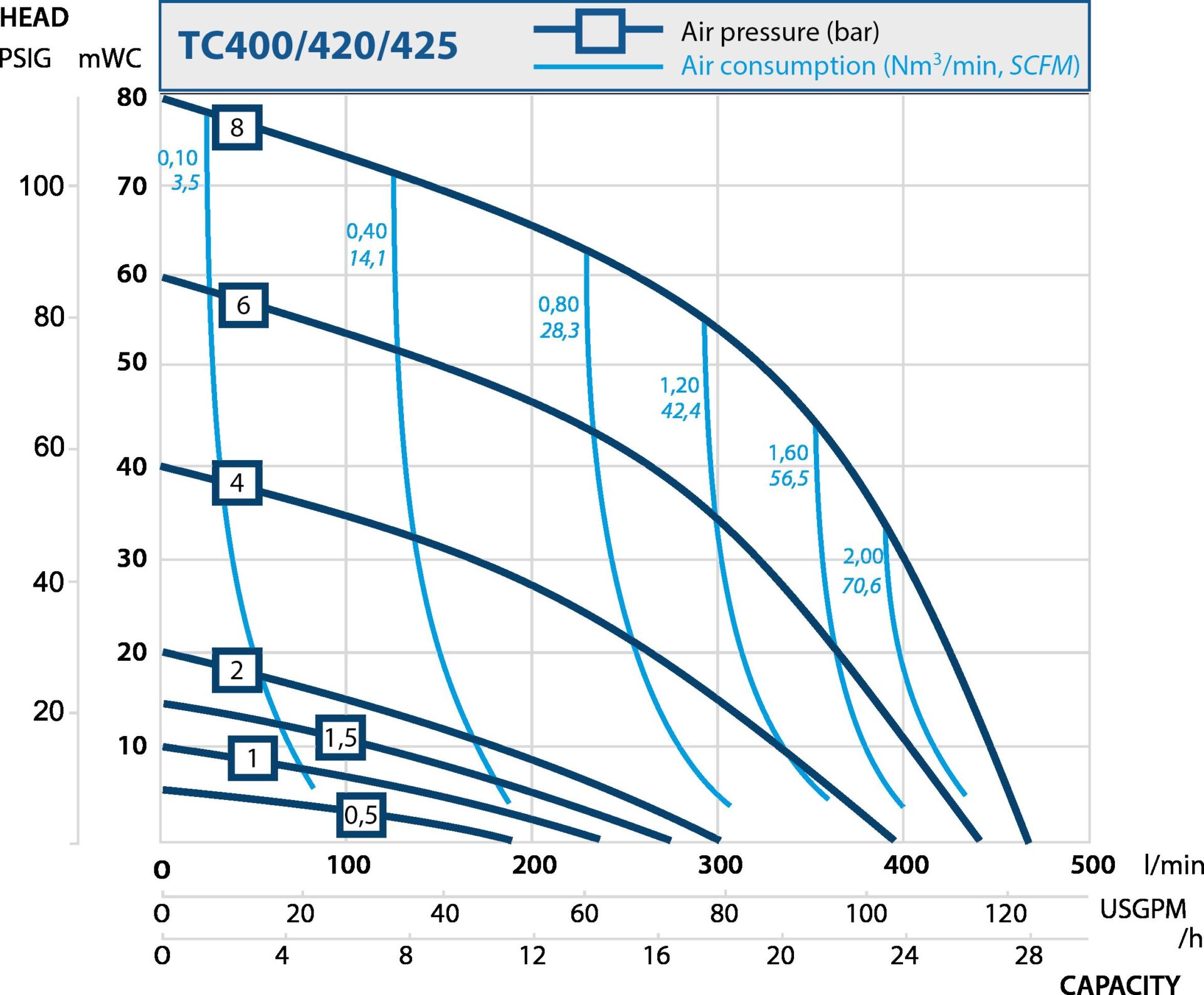

Performans eğrileri
