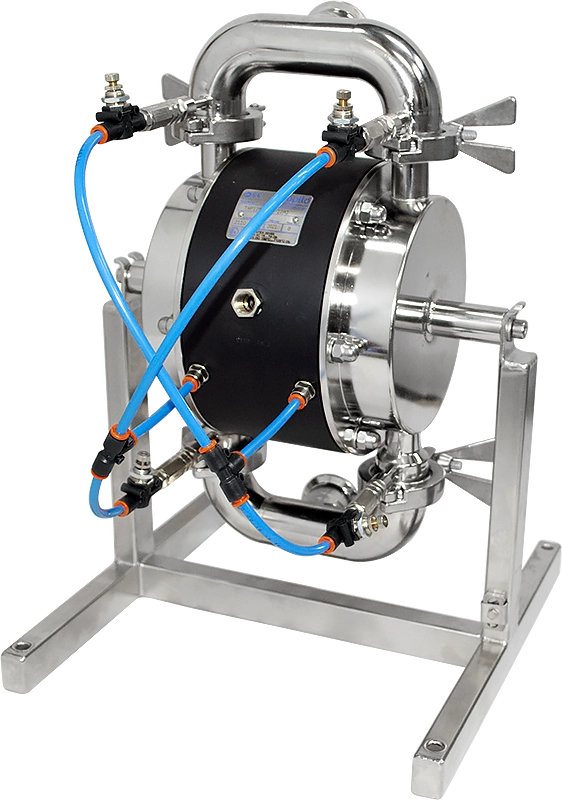

Toz pompaları, birçok karmaşık ve büyük toz sistemine ekonomik ve kompakt bir alternatiftir. Yoğunluğu 80 ila 720 kg/m³ arasında değişen birçok endüstriyel ve hijyenik proses tozunu aktarmak üzere tasarlanmıştır. Standart pnömatik diyaframlı pompamız üzerine inşa edilen TXP serisi toz pompası, 2 diyaframı çalıştırmak için basınçlı hava kullanır, bu da toz tıkanmasını önler.

Genel olarak, tozu elinizde sıktığınızda birbirine yapışmıyorsa, Tapflo toz pompası onu pompalayabilir – bu tür tozlara örnek olarak şunlar verilebilir: sementit karbürler, karbon siyahı, reçineler ve silikonlar. Tozların özel doğası gereği, her şeyin sorunsuz çalıştığından emin olmak için her zaman önce pompayı verilen uygulamada test ederiz.

Toz pompaları, birçok karmaşık ve büyük toz sistemine ekonomik ve kompakt bir alternatiftir. Yoğunluğu 80 ila 720 kg/m³ arasında değişen birçok endüstriyel ve hijyenik proses tozunu aktarmak üzere tasarlanmıştır. Standart pnömatik diyaframlı pompamız üzerine inşa edilen TXP serisi toz pompası, 2 diyaframı çalıştırmak için basınçlı hava kullanır, bu da toz tıkanmasını önler.

Genel olarak, tozu elinizde sıktığınızda birbirine yapışmıyorsa, Tapflo toz pompası onu pompalayabilir – bu tür tozlara örnek olarak şunlar verilebilir: sementit karbürler, karbon siyahı, reçineler ve silikonlar. Tozların özel doğası gereği, her şeyin sorunsuz çalıştığından emin olmak için her zaman önce pompayı verilen uygulamada test ederiz.

Teknik veri
Pompa kapasitesi: 34 m3/saat (570 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 110 °C
Gövde malzemesi: PTFE kaplı alüminyum, AISI 316L paslanmaz çelik
Diyafram malzemesi: PTFE, EPDM
Valf topu malzemesi: PTFE, EPDM
Hava dağıtıcı malzemesi: pirinç/NBR, alüminyum (sert eloksallı Teflon kaplamalı)/NBR O-ringler,
Malzeme tasarımlarındaki ana farklılıklar:
PTFE kaplı alüminyum Daha pahalı PTFE pompalarına bir alternatif gerektiğinde, ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için tasarlanmıştır. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar.
AISI 316L paslanmaz çelik Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Mekanik dayanımı kimyasal dirence birleştirirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere dayanıklıdır.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantılar


Tapflo metal diyaframlı pompaların boyutları



TXP120 158 1″
TXP220 330 1 ve 1/2″
TXP420 570 2″
Tipik uygulamalar
Uygulama örneği
Tozlar karbürler, karbon siyahı, reçineler, silikonlar
Ana faydalar

Nasıl çalışır?

Toz taşıma, basınçlı hava ile çalışan bir Tapflo pompası tarafından gerçekleştirilir. Bu, birbirine zıt döngülerde çalışan iki diyafram kullanılarak yapılır; biri pompalarken diğeri emer, bir sonraki döngü tersine döner.

Toz taşıma hermetiktir – hava ile temas yoktur.

Başlangıç sorunları yok

Hava enjeksiyon sistemi, pompa çalıştırılırken tozun geri akış sorununu ortadan kaldırır. Optimal çalışma sağlamak için enjekte edilen hava miktarı manuel olarak ayarlanabilir.

Patlamaya dayanıklı pompalar

Toz pompası serisi, patlama tehlikesi olan bölgeler için versiyonlarda mevcuttur. Sertifika, grup IIG/IID, kategori 2’ye uygundur.

Tüm toz pompalarında tam hava enjeksiyon sistemi:

  • Toz
  • Küresel vana
  • Diyafram
  • Çekvalf
  • İğneli vana
  • Hava besleme hattı

Hava, toz tarafındaki pompaya enjekte edilir, bu da tozun dağılmasını sağlar. Enjekte edilen hava akışı, iğneli vana kullanılarak manuel olarak ayarlanabilir, bu da optimum pompa performansı ayarı sağlar.

Başlangıç sorunları yok

Hava enjeksiyon sistemi, pompayı çalıştırırken toz ceplerinin oluşması sorununu ortadan kaldırır.

Çalışma prensibi

Tapflo diyaframlı pompaların çalışma prensibi

Tapflo diyaframlı pompa, basınçlı hava ile çalışır. İki diyafram, sıvı pompalamaya iterek dönüşümlü olarak çalışır. Bilyalı vanalar, sıvıyı doğru yöne yönlendiren çek valfler olarak görev yapar.
Her döngü sırasında, boşaltma diyaframının arkasındaki hava basıncı, ortam tarafındaki sıvı kaldırma yüksekliğine eşittir. Bu, Tapflo diyaframlı pompaların, diyafram ömrünü olumsuz etkilemeden kapalı bir boşaltma valfi ile çalışabileceği anlamına gelir.

EMME

Geri çekilen diyafram bir vakum oluşturur ve böylece ortam emme olayı gerçekleşir.

BOŞALTMA

İkinci diyafram, ikinci diyafram odasındaki ortama eş zamanlı olarak hava basıncı aktararak onu boşaltma portuna doğru iter.

İnşaat
Uzun ömürlü diyaframlar

Tapflo diyaframları, zorlu koşullarda çalışmak için ideal olan kompozit yapılardır ve akışkanla temas eden yüzeyde tamamen homojen bir yüzey sağlar. Bu, diyaframdan sızıntıyı önler ve temiz kalmasını sağlar.

Diyaframlar, tüm ihtiyaçlara uygun çeşitli malzeme ve renklerde mevcuttur.

Mevcut malzeme versiyonları: PTFE, EPDM

Tapflo diyaframlı pompalarda diyaframlar
Kompozit diyafram yapısı

Gelişmiş üretim, kürleme, kesme ve bitirme süreci, milyonlarca vuruşa kadar dayanacak kompozit diyaframın uzun hizmet ömrünü garanti eder. Bileşen malzemeleri özel olarak üretilir ve kompozit diyafram teknolojisi ile presleme ile kalıplama işlemine uyarlanır.
Elemanlar kimyasal maddeler ve yapıştırıcılar kullanılarak birleştirilir.

Tapflo diyaframlı pompalarda kompozit diyafram yapısı

(1) PTFE TFM katmanı (2) ön katman (3) çekirdek (metal) (4) kumaş (5) arka katman

Tapflo diyaframlı pompalarda hava dağıtıcıları Ekonomik güç kaynağı – hava dağıtıcıları

Sıkıştırılmış havayı diyaframların arkasındaki odalara yönlendiren hava dağıtıcısı, pompanın kalbidir. Dağıtıcı, hava yolunu ve ölü noktaları en aza indirmek için diyaframlar arasında pompanın merkezinde bulunur. Bu tasarım, güvenilir ve ekonomik çalışma için anahtardır. Özel bir sızdırmazlık sistemi sayesinde dağıtıcı yağlama gerektirmez. Bu sadece para tasarrufu sağlamakla kalmaz, aynı zamanda çevreyi de korur.

Mevcut malzeme versiyonları: pirinç/NBR, alüminyum (Teflon kaplamalı sert eloksal)/NBR O-ringler

Bilyalı çekvalfler

Tapflo pompaları, sıvının doğru yönde pompalanmasını sağlamak için dört çekvalf ile donatılmıştır.
Bilyalı valfler, en basit ve en güvenilir çekvalf tasarımına sahiptir. Sızdırmazlık ve kolay temizlik ve değiştirme ile karakterize edilirler.

Mevcut malzeme versiyonları: PTFE, EPDM

Tapflo diyaframlı pompalarda bilyalı valfler
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

Pompa kapasitesi: 34 m3/saat (570 l/dak)
Maks. boşaltma basıncı: 8 bar
Maks. katı madde boyutu: 3-15 mm
Sıcaklık: 110 °C
Gövde malzemesi: PTFE kaplı alüminyum, AISI 316L paslanmaz çelik
Diyafram malzemesi: PTFE, EPDM
Valf topu malzemesi: PTFE, EPDM
Hava dağıtıcı malzemesi: pirinç/NBR, alüminyum (sert eloksallı Teflon kaplamalı)/NBR O-ringler,
Malzeme tasarımlarındaki ana farklılıklar:
PTFE kaplı alüminyum Daha pahalı PTFE pompalarına bir alternatif gerektiğinde, ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için tasarlanmıştır. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanım için pompalar.
AISI 316L paslanmaz çelik Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak yapılır. Mekanik dayanımı kimyasal dirence birleştirirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere dayanıklıdır.
Mevcut boyutlar:
Model Maks. kapasite (l/dak) BSP dişli bağlantılar


Tapflo metal diyaframlı pompaların boyutları



TXP120 158 1″
TXP220 330 1 ve 1/2″
TXP420 570 2″
