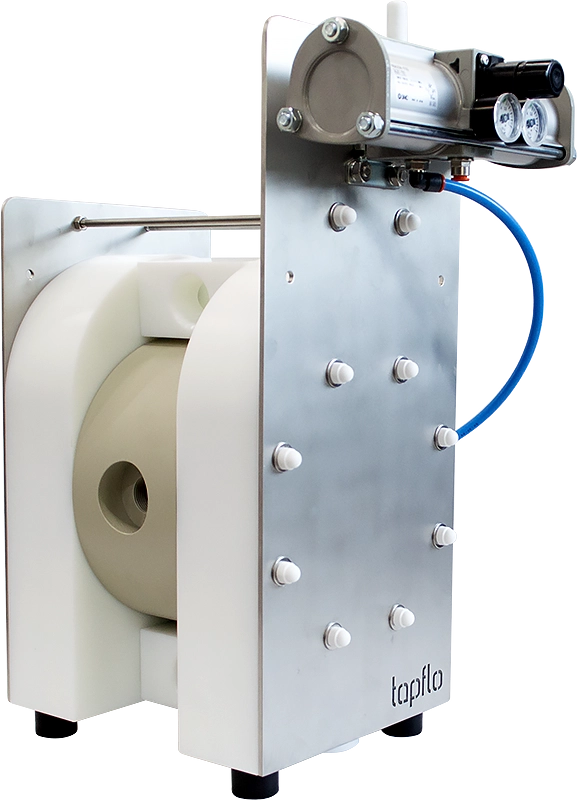

Yüksek basınçlı filtre presi diyaframlı pompalar
Filtre presine doğrudan monte edilebilen basınç yükselticili yüksek basınçlı diyaframlı pompa. Pompanın tasarımı ve işlevselliği, bulamacın doğrudan filtrelenmesine olanak tanır.
Yükseltici, pompa tarafından elde edilen basıncı 2:1 oranında artırır, örneğin: mevcut 7 bar hava basıncı ile boşaltma basıncı maksimum 14 bar olacaktır. Sonuç olarak, pompa boyutuna bağlı olarak pompa çıkışında 16 bar’a kadar basınç elde edebilir.
TF serisi yüksek basınçlı pompalar, standart Tapflo diyaframlı pompalara dayanmaktadır – PE/PTFE ve metal versiyonları mevcuttur. Tam bir ünite olarak satın alındığında, basınç regülatörü ve basınç yükseltici, harici bir montaj braketi aracılığıyla zaten pompaya monte edilmiştir.
HIZLI GERÇEKLER
ÖZELLİKLER & FAYDALAR
Filtre presine doğrudan monte edilebilen basınç yükselticili yüksek basınçlı diyaframlı pompa. Pompanın tasarımı ve işlevselliği, bulamacın doğrudan filtrelenmesine olanak tanır.
Yükseltici, pompa tarafından elde edilen basıncı 2:1 oranında artırır, örneğin: mevcut 7 bar hava basıncı ile boşaltma basıncı maksimum 14 bar olacaktır. Sonuç olarak, pompa boyutuna bağlı olarak pompa çıkışında 16 bar’a kadar basınç elde edebilir.
TF serisi yüksek basınçlı pompalar, standart Tapflo diyaframlı pompalara dayanmaktadır – PE/PTFE ve metal versiyonları mevcuttur. Tam bir ünite olarak satın alındığında, basınç regülatörü ve basınç yükseltici, harici bir montaj braketi aracılığıyla zaten pompaya monte edilmiştir.
| Pompa kapasitesi: | 34,2 m3/sa (570 l/dak) | |
| Maks. boşaltma basıncı: | 16 bar | |
| Maks. katı madde boyutu: | 3-15 mm | |
| Sıcaklık: | 110 °C | |
| Gövde malzemeleri: | PE, PTFE, antistatik PE veya PTFE, alüminyum veya paslanmaz çelik AISI 316L | |
| Diyafram malzemeleri: | plastik versiyon: PTFE, PTFE 1705B, EPDM, NBR, FKM
metal versiyon: NBR, PTFE veya EPDM |
|
| Küresel vana malzemeleri: | plastik versiyon: PTFE, EPDM, NBR, AISI 316L çelik, PU, Seramik, FKM
metal versiyon: NBR, PTFE, AISI 316L, EPDM, poliüretan veya seramik |
|
| Hava dağıtıcı malzemeleri: | plastik versiyon: pirinç, AISI 316L çelik veya PET
metal versiyon: pirinç/NBR veya isteğe bağlı AISI 316L/FKM, PET/NBR veya PET/FKM |
|
| Malzeme tasarımlarındaki temel farklılıklar: | ||
| PE HD (polietilen) | Yüksek aşınma direnci, polipropilenden (PP) 6-7 kat daha iyi – bu, bu tür pompaların örneğin güçlü aşındırıcı özelliklere sahip çamurların pompalanması için kullanılmasını sağlar. PE, konsantre asitler ve alkaliler gibi çoğu agresif kimyasala dayanıklıdır. Maksimum çalışma sıcaklığı 70 °C’dir. | |
| PTFE (saf politetrafloroetilen) | Yüksek kimyasal direnç – bu malzemeden yapılmış pompalar, örneğin konsantre nitrik asit gibi en aşındırıcı maddeleri bile işleyebilir. Maksimum çalışma sıcaklığı 100 °C’dir. | |
| Alüminyum ve dökme demir | Nötr pH’lı, hem kalın hem de ince, katı parçacıklar içeren veya aşındırıcı özelliklere sahip ortamların taşınması için. Alüminyum ve dökme demirden yapılmış pompalar, örneğin atölyelerde, boyama endüstrisinde, atık su arıtma tesislerinde vb. kullanılabilir. | |
| PTFE kaplamalı alüminyum | Daha pahalı PTFE pompalarına bir alternatifin gerektiği ancak alüminyumun kimyasal olarak dayanıklı olmadığı baskı endüstrisi için oluşturulmuştur. Hafif asidik veya alkali özelliklere sahip bir ortamın pompalanması gereken her yerde kullanılacak pompalar. | |
| Asitlere dayanıklı çelik AISI 316L | Bu pompaların dökümleri, yüksek yüzey kalitesi ve boyutsal doğruluk sağlayan kayıp balmumu yöntemi kullanılarak üretilir. Kimyasal dirence sahip mekanik mukavemet ile karakterize edilirler. AISI 316L çeliği, nitrik asit ve sodyum hidroksit gibi agresif maddelere dayanıklıdır. | |
| Mevcut boyutlar: | |||
| Model | Maks. kapasite (l/dak) | BSP dişli bağlantıları | ![]() ![]() |
| plastik versiyon: | |||

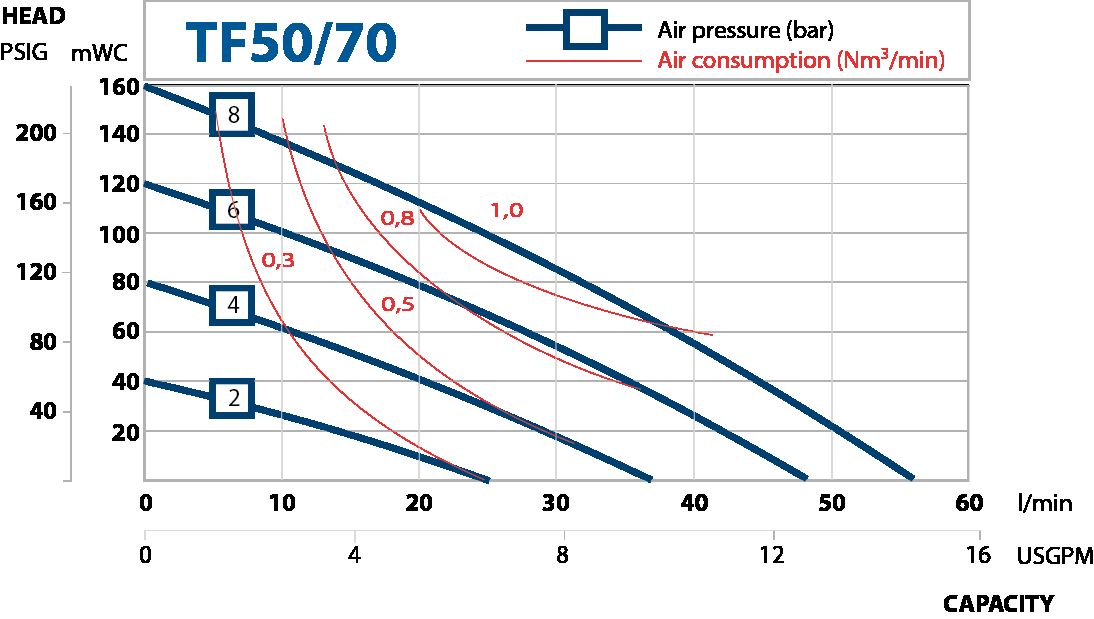

| TF50 | 60* | 1/2″ | |

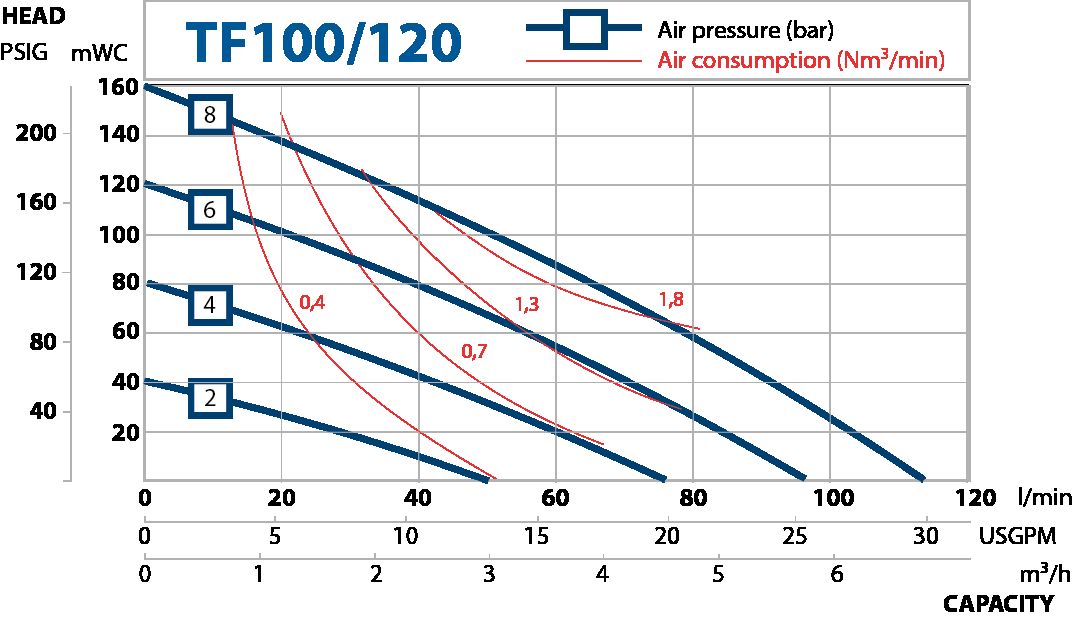

| TF100 | 125* | 1″ | |

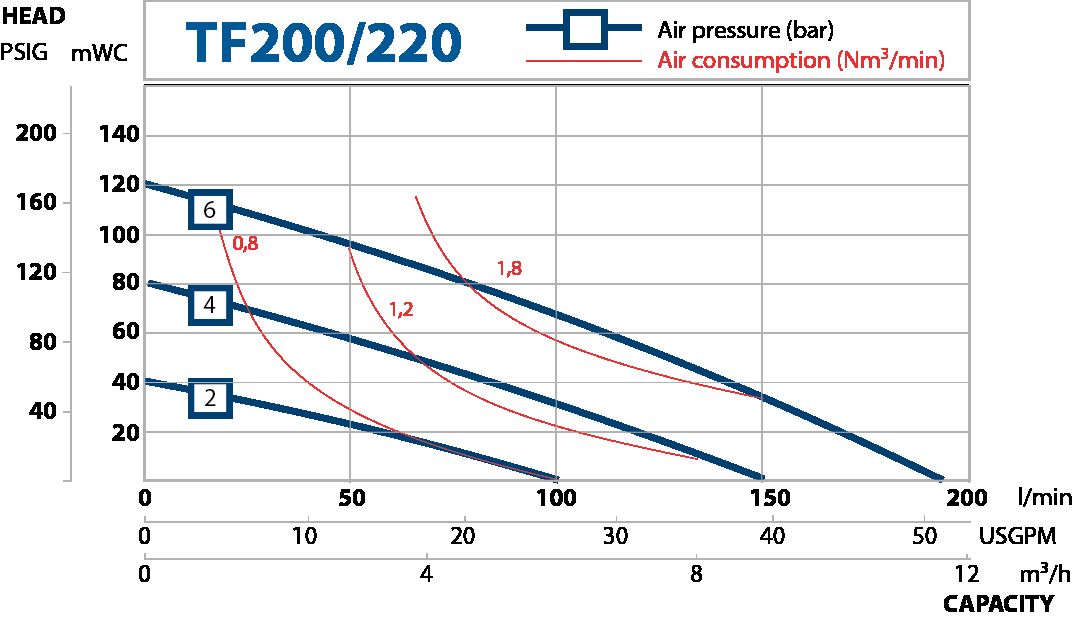

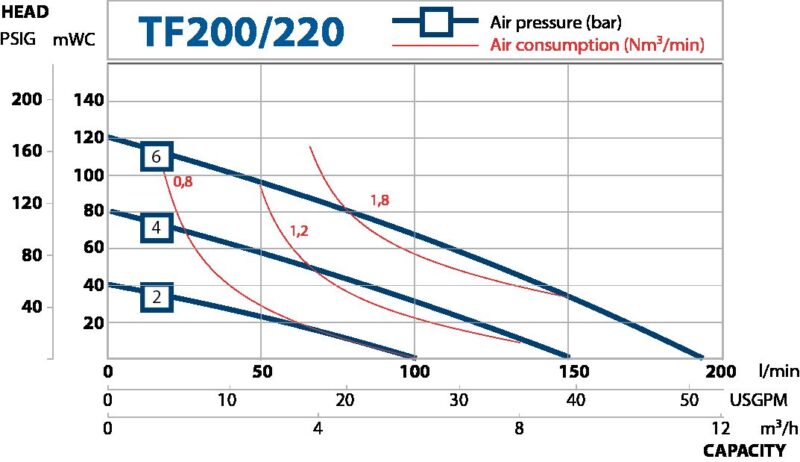

| TF200 | 330* | 1 ve 1/2″ | |

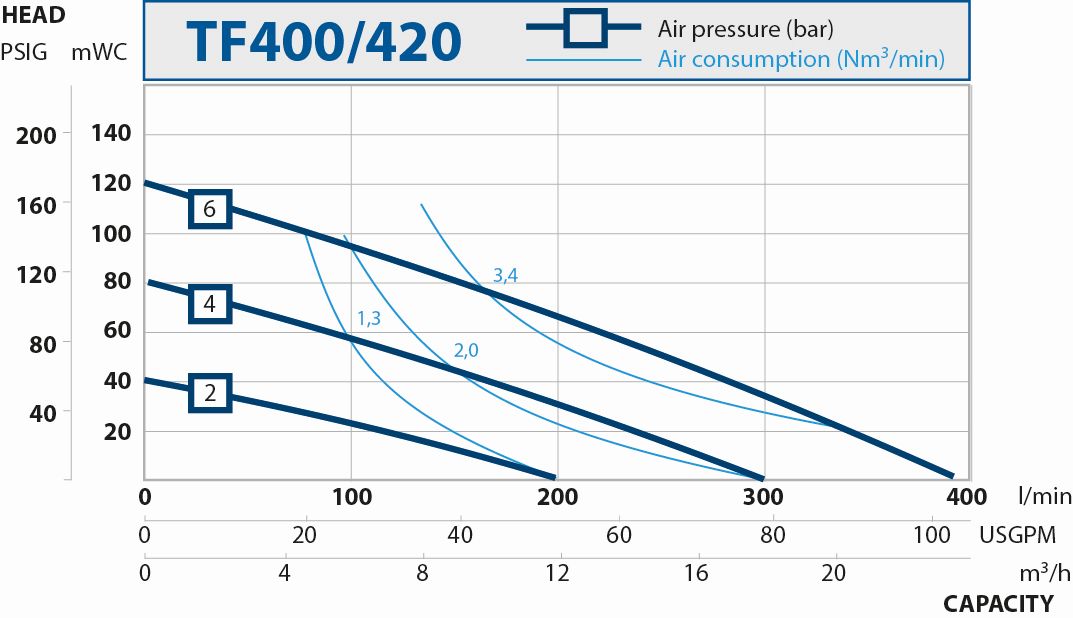

| TF400 | 330* | 1 ve 1/2″ | |

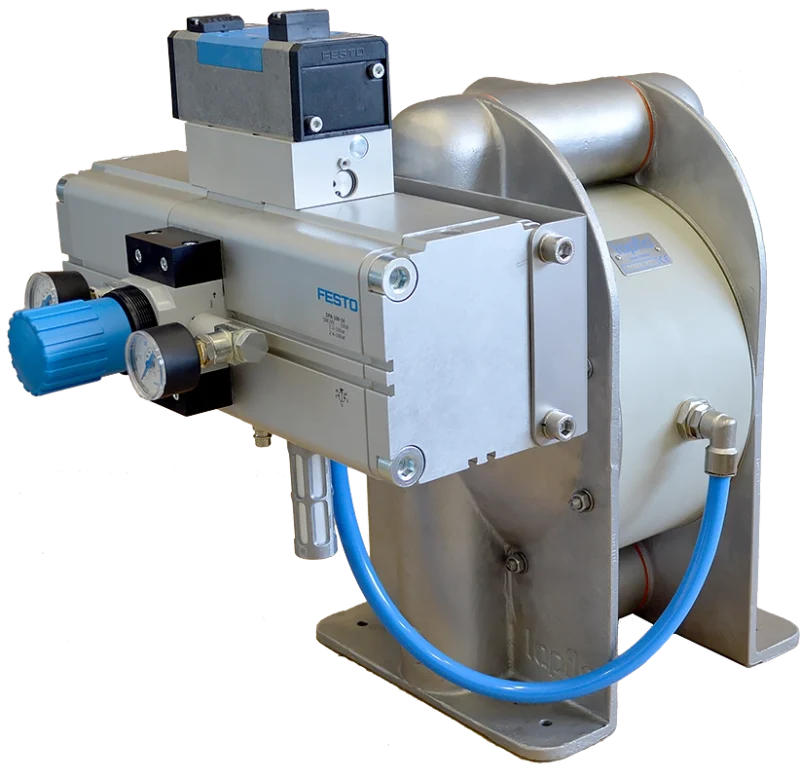

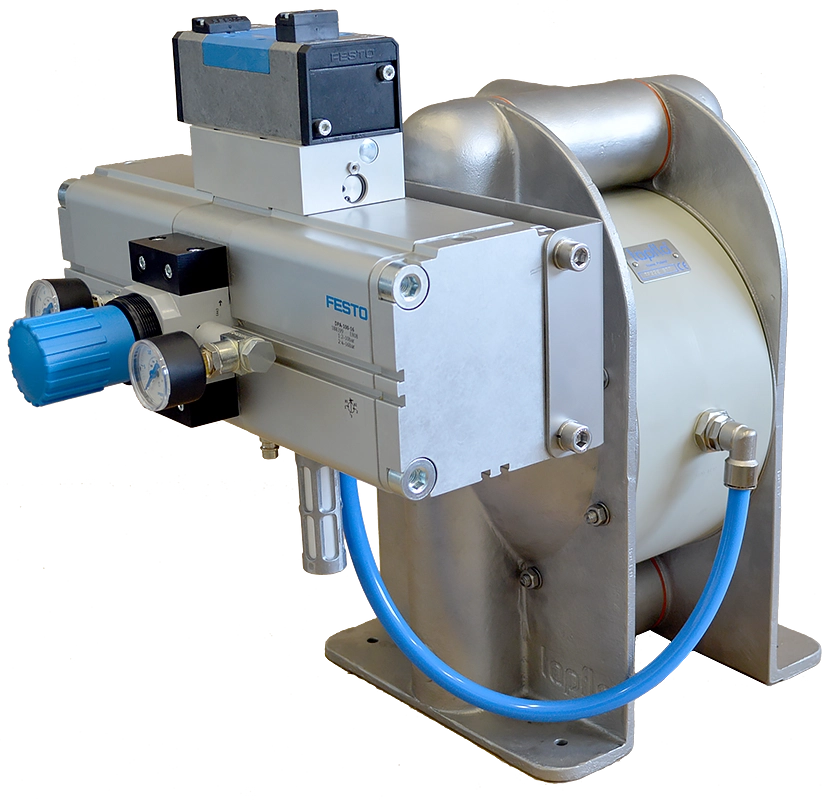

| metal versiyon: | |||
| TF70 | 78 | 3/4″ | |
| TF120 | 158 | 1″ | |
| TF220 | 570 | 2″ | |
| TF420 | 570 | 2″ | |
| * düşük boşaltma basıncında basınç yükseltici baypas kullanılarak elde edilebilen maksimum kapasite | |||
| Sektör | Uygulama örneği |
| Kimya | asitler, bazlar, alkoller, çözücüler, lateks, emülsiyonlar |
| Gıda | CIP sıvıları, baharatlar, pigmentler |
| Kağıt | tutkallar, bulamaçlar, yapıştırıcılar, incelticiler, reçine, sodyum silikat, titanyum oksit |
| Yüzey işlemleri | galvanik banyolar, asitler, çözücüler, anot çamurları, vernikler, emayeler |
| Atıksu arıtma tesisleri | çamur, flokülantlar, filtre preslerine uygulama, nötralizasyon |
| Elektronik | sıvı taşıma, “ultra” saf ortamlar, elektrolitik kaplama çözeltileri, cıva, çözücüler |
| Baskı | tutkallar, vernikler, mürekkepler, boyalar, lateks, asitler, reçineler, pigmentler |
Pompa napędzana jest sprężonym powietrzem. Dwie membrany połączone są wałem membrany i przesuwają się tam i z powrotem poprzez naprzemienne sprężanie komór powietrznych za membranami za pomocą automatycznie cyklicznego systemu zaworów powietrznych.
Jedyna różnica między pompą TF a standardową pompą AODD polega na tym, że pompa nie jest zasilana powietrzem bezpośrednio, ale przez wzmacniacz ciśnienia.
Zasilanie powietrzem jest podłączone do portu 1 we wzmacniaczu. Pokrętło regulacyjne 2 pozwala na regulację poziomu wzmocnienia do 2:1 ciśnienia wejściowego. Manometry 3 pokazują aktualne ustawienia. Ciśnienie narasta wewnątrz wzmacniacza i gdy osiągnie pożądane ciśnienie wyjściowe, jest uwalniane do wlotu 4 pompy.

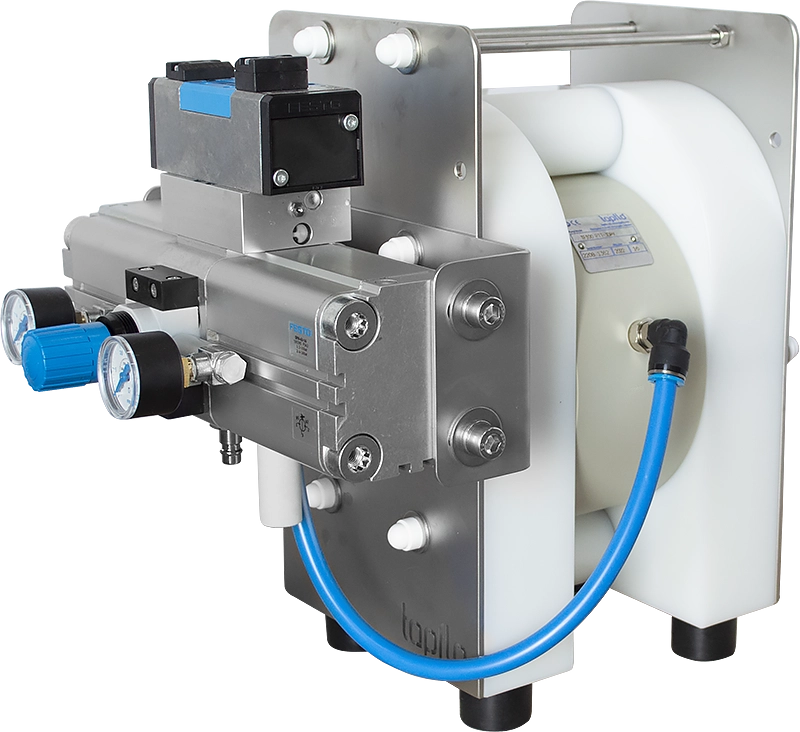

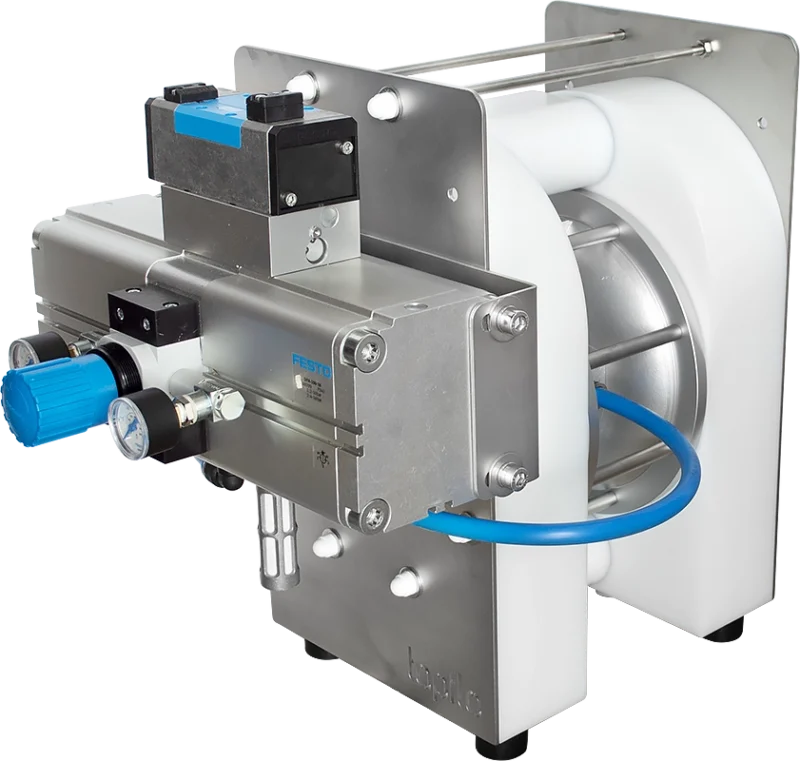

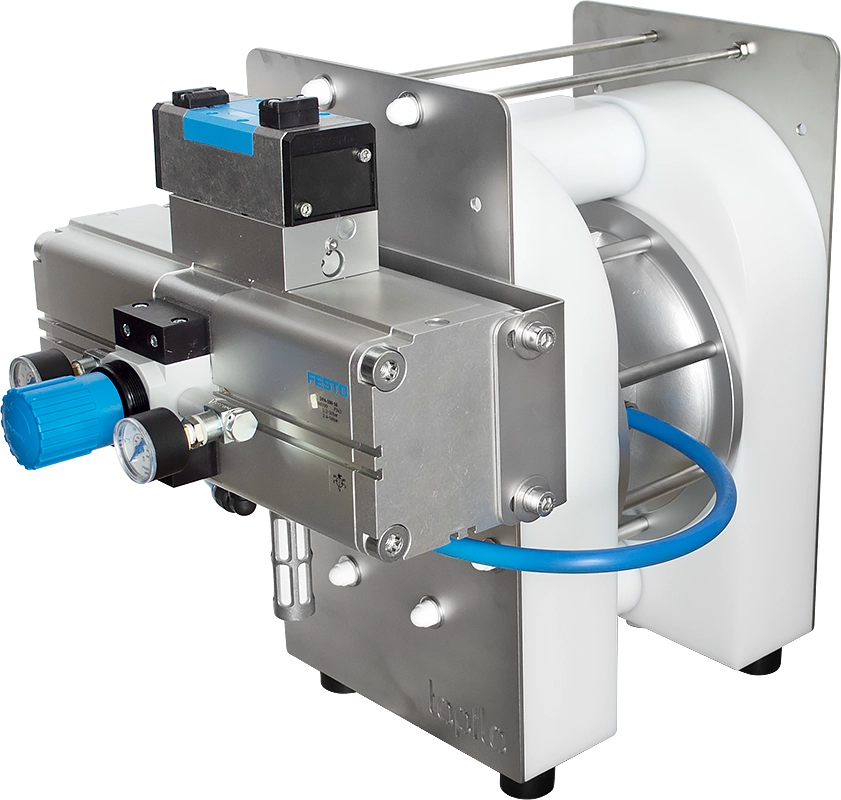

Filtre preslere pompa takmak hiç bu kadar kolay olmamıştı. Pompayı filtre presine monte edin ve ardından bağlayın. Pompa ile birlikte şunlar gelir: basınç yükseltici, basınç göstergeleri, besleme havası regülatörü ve gerekli tüm hortumlar ve konektörler.
| Hava Valfi
TF serisi, pirinç gövde ve PET silindirden oluşan özel, hibrit bir hava valfi ile donatılmıştır. Silindir hafif bir malzemeden yapılmıştır, bu nedenle yüksek basınçlarda hava valfi yuvasına ve pompa merkez gövdesine zarar vermez. |
|
![]() |
Diyaframlar
Tapflo diyaframının kompozit tasarımı, daha yüksek çalışma basınçlarında bile çok dayanıklı olmasını sağlar. İçinde bir takviye ağı ve hafif metal çekirdek bulunur, bu da onu sürekli ağır hizmet için ideal kılar. Diyaframın yüzeyi tamamen pürüzsüzdür, bu nedenle metal parçalar pompalanan sıvı ile temas etmez ve sızıntı olmaz. |
| Bilyalı Çek Valfler
Tapflo TF pompası, sıvının pompa içinden doğru yönde aktarılmasını sağlayan dört adet çek valf ile donatılmıştır. Valf bilyalı tiptedir, en basit ve güvenilir valf tasarımıdır. İyi bir sızdırmazlık özelliğine sahiptir ve temiz tutulması ve gerekirse değiştirilmesi kolaydır. Daha iyi dayanıklılık için valf bilyaları ve valf yuvaları poliüretan veya AISI 316L paslanmaz çelikten üretilebilir. |
![]() |
![]() |
Takviyeler Tüm plastik TF pompaları, pompanın daha iyi bir sağlamlık sağlaması ve daha sağlam hale gelmesi için paslanmaz çelik takviye plakaları ile donatılmıştır. Stabiliteyi daha da artırmak için plakalar, pompanın boşaltma tarafını desteklemek üzere pompadan daha yüksektir. Alüminyum pompalar standart vidalar yerine pim vidalarla birbirine vidalanır. |
