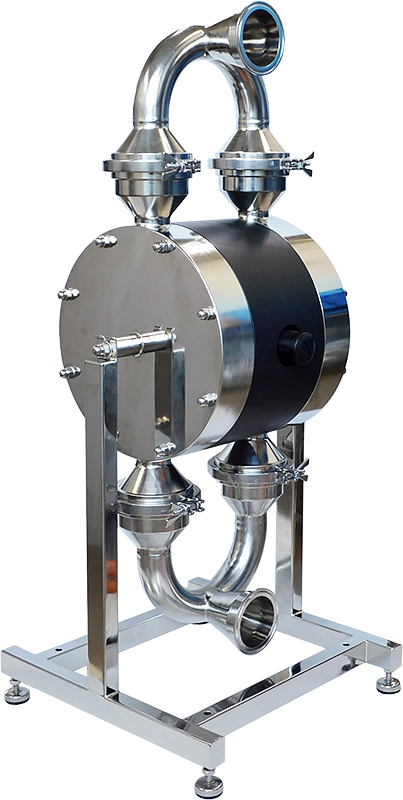

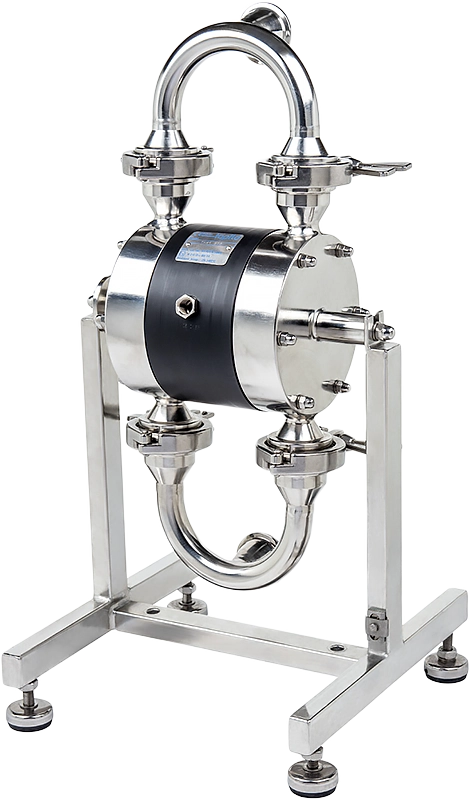

Bombas de diafragma asépticas certificadas EHEDG

TRABAJA CON NOSOTROS +34 91 8093182

Las bombas de diafragma asépticas Tapflo están diseñadas para las industrias farmacéutica, biotecnológica y alimentaria, donde mantener la máxima pureza e higiene es una prioridad. Están certificadas por EHEDG, lo que garantiza que la bomba de diafragma aséptica ha sido construida según las más altas directrices higiénicas. Las bombas asépticas se prueban para su limpieza: las bacterias no crecen en la bomba después de haber sido limpiada y drenada. No hay áreas ocultas donde las bacterias puedan crecer.

Además, estas bombas están disponibles en una amplia gama de materiales aprobados por la FDA y la USP VI y pueden utilizarse en atmósferas explosivas ATEX. La bomba de diafragma aséptica EHEDG está diseñada para Limpieza y Esterilización in Situ (CIP y SIP), pudiendo girarse fácilmente en el soporte para su drenaje.

Capacidad máx.: 21,6 m³/h (360 l/min)
Presión de descarga máx.: 8 bar
Temperatura máx.: 110 °C
Materiales de la bomba: Acero inoxidable AISI 316L
Certificados: EHEDG, FDA, ATEX, USP VI (opcional)

seguridad microbiológica del producto,
fácil limpieza y vaciado – adaptado a CIP y SIP,
bombeo suave – sin dañar productos sensibles,
acabado superficial higiénico – cuerpo de acero AISI 316L electropulido,
sin fugas, diseño higiénico del diafragma,
suministro de aire comprimido – no requiere instalación eléctrica,
distribuidor de aire sin aceite – seguro para el medio ambiente,
funcionamiento fiable – puede funcionar en seco y con la válvula de descarga cerrada sin dañar la bomba
diseñado para zonas ATEX.

CATÁLOGO MANUAL

Datos técnicos

Capacidad de la bomba:	21,6 m³/h (360 l/min)
Presión máxima de descarga:	8 bar
Tamaño máximo de sólidos:	6-15 mm
Temperatura:	110 °C
Materiales de construcción del cuerpo:	acero inoxidable electropulido AISI 316L Ra < 0,8, Ra (< 0,5 bajo pedido)
Materiales de construcción del diafragma:	PTFE (FDA y USP VI), PTFE 1705B (disolventes, FDA y USP VI)
Materiales de construcción de la bola de la válvula:	PTFE (FDA), PTFE (USP VI y FDA), AISI 316L
Materiales de construcción del distribuidor de aire:	latón/NBR, AISI 316L/FKM, latón/EPDM, AISI 316L/FKM, PET/FKM

Tamaños disponibles:
Modelo	Capacidad máx. (l/min)	Conexiones roscadas DIN
TX94	94	DN 40
TX144	144	DN 50
TX244	270	DN 65
TX444	360	DN 80

Aplicaciones típicas

Industria	Ejemplo de aplicación
Alimentos	sopas, jarabes, potenciadores de sabor, alcoholes, chocolates.
Lácteos	cremas, productos lácteos.
Farmacéutica y cosmética:	cremas, pastas, alcoholes y geles.

Beneficios clave

	1. Desmontaje rápido El sistema Tri-clamp garantiza un desmontaje rápido y sencillo sin necesidad de herramientas adicionales.
	2. Variedad de conexiones La bomba se suministra de serie con conexiones de abrazadera SMS3017/ISO2037. Sin embargo, la bomba puede equiparse con casi cualquier tipo de conexión utilizada en la industria higiénica: rosca DIN 11851, rosca SMS 1145, conexiones asépticas DIN 11864 y otras.
	3. Accionamiento neumático ecológico El distribuidor de aire tiene un diseño sin aceite, lo que garantiza que el medio bombeado y el medio ambiente estén libres de contaminación.
	4. Superficies homogéneas Los diafragmas multicapa tienen una superficie homogénea, lo que elimina el problema de la acumulación de bacterias. Los diafragmas están fabricados con materiales de grado alimentario: PTFE (FDA y USP VI), PTFE 1705B (FDA y USP VI)
	5. Acabado perfecto Tanto los lados mojados como los externos están electropulidos para un acabado y una higiene perfectos. Acabado superficial especial a petición del cliente.
Drenaje fácil Vacíe la bomba girándola sobre el soporte Para desmontar completamente la bomba, simplemente desenganche las abrazaderas que sujetan las boquillas y desenrosque los tornillos que conectan la carcasa. Luego, simplemente gire la bomba para verter el medio restante. El diseño de las bombas de esta serie permite una inspección visual completa de las piezas en contacto con el medio bombeado. No hay espacios ocultos donde las bacterias puedan crecer. La bomba también se puede limpiar y esterilizar directamente en la instalación (CIP y SIP).

Certificado EHEDG

Bombas de diafragma asépticas con certificación EHEDG

El certificado EHEDG (European Hygienic Engineering & Design Group) garantiza que el diseño cumple con las directrices higiénicas. Además, la bomba ha superado con éxito la prueba de limpieza, lo que significa que las bacterias no se desarrollan en la bomba después de haber sido limpiada y vaciada.

Superficies lisas y pulidas electrolíticamente - certificado EHEDG

Principio de funcionamiento

La bomba de diafragma Tapflo funciona con aire comprimido. Dos diafragmas trabajan alternativamente, impulsando el líquido hacia el sistema de bombeo. Las válvulas de bola actúan como válvulas antirretorno, dirigiendo el líquido en la dirección correcta.

Durante cada ciclo, la presión del aire detrás del diafragma de descarga es igual a la altura de elevación del líquido en el lado del medio. Esto significa que las bombas de diafragma Tapflo pueden operar con una válvula de descarga cerrada sin afectar negativamente la vida útil del diafragma.

SUCCIÓN

El diafragma que se retrae crea un vacío y, por lo tanto, el fenómeno de succión del medio.

DESCARGA

El segundo diafragma transfiere simultáneamente la presión del aire al medio en la segunda cámara del diafragma, empujándolo hacia el puerto de descarga.

Construcción

Elevadores magnéticos de válvulas de bola

La capacidad de vaciar el contenido de la bomba es crucial en la mayoría de las aplicaciones higiénicas. El sistema de elevación de válvulas de bola de Tapflo permite vaciar la bomba sin necesidad de desmontarla de la instalación cuando otros tipos de vaciado no son posibles. De esta manera, la bomba se puede vaciar sin necesidad de girarla.

Principio de funcionamiento:

La válvula de bola, fabricada en AISI 420 o PTFE con núcleo de acero, es elevada por un elevador magnético acoplado al colector.

Elevadores de válvulas de bola para bombas higiénicas Tapflo

Diafragmas de larga duración

Los diafragmas Tapflo son construcciones compuestas, ideales para operar en condiciones difíciles, proporcionando una superficie completamente uniforme en contacto con el medio. Esto evita fugas a través del diafragma y lo mantiene limpio.

Los diafragmas están disponibles en varios materiales y colores para satisfacer todas las necesidades.

Versiones de materiales disponibles: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, EPDM blanco, PTFE con respaldo de EPDM blanco, NBR blanco.

Diafragmas en bombas de diafragma Tapflo

Construcción de diafragma compuesto

El avanzado proceso de fabricación, curado, recorte y acabado garantiza una larga vida útil para el diafragma compuesto, que durará muchos millones de ciclos. Los materiales de los componentes están especialmente fabricados y adaptados a la tecnología de diafragma compuesto y al proceso de moldeo por prensado.
Los elementos se unen mediante agentes químicos y adhesivos.

(1) Capa de PTFE TFM (2) Capa frontal (3) Núcleo (metálico) (4) Tejido (5) Capa trasera

Distribuidores de aire en bombas de diafragma Tapflo

Suministro de energía económico – Distribuidores de aire

El distribuidor de aire, que redirige el aire comprimido a las cámaras detrás de los diafragmas, es el corazón de la bomba. El distribuidor se encuentra en el centro de la bomba entre los diafragmas para minimizar la ruta del aire y los puntos muertos. Este diseño es clave para un funcionamiento fiable y económico. Gracias a un sistema de sellado especial, el distribuidor no requiere lubricación. Esto no solo ahorra dinero, sino que también protege el medio ambiente.

Versiones de materiales disponibles: latón, PET y acero inoxidable AISI 316L

Válvulas de retención de bola

Las bombas Tapflo están equipadas con cuatro válvulas de retención para garantizar que el líquido se bombee en la dirección correcta.
Las válvulas de bola son el diseño de válvula de retención más simple y fiable. Se caracterizan por su estanqueidad y facilidad de limpieza y sustitución.

Versiones de materiales disponibles: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Cerámica, SiC, AISI 316L.

Válvulas de bola en bombas de diafragma Tapflo

Accesorios

Carros para bombas de diafragma ¿Quiere utilizar una bomba en varios lugares de sus instalaciones? ¿Tiene procesos tecnológicos dispersos por toda la fábrica? Ofrecemos soluciones móviles adaptadas a la mayoría de las bombas Tapflo. Gracias a la posibilidad de transporte libre de la bomba, el uso del dispositivo es casi ilimitado. Los carros para bombas están disponibles en varios tamaños, así como en versiones higiénicas e industriales: Características y beneficios: diseño industrial o higiénico, 3 tamaños adaptados a la bomba utilizada, construcción compacta y duradera de acero inoxidable, cumple con la zona ATEX. ¿Quiere saber más? Consulte la página del producto para carros de bombas Tapflo.
Sistema de alarma \| Guardian^TM El sistema Guardian^TM es un dispositivo de ahorro de energía diseñado para proteger una bomba de diafragma doble accionada por aire de un funcionamiento ineficiente, que consume energía innecesaria y acorta la vida útil de las piezas. También aumenta la seguridad laboral en aplicaciones de alto riesgo. El sistema Guardian^TM monitoriza la presión del líquido, cambiándola si el valor de presión sube o baja del valor establecido. Controla así las bombas en los siguientes casos: Protección de barrera – Las bombas de diafragma doble Tapflo (bombas de barrera serie TB) tienen un juego adicional de diafragmas de reserva. En caso de fuga, el líquido permanece dentro de la bomba en lugar de salir por la salida de aire. El sistema monitoriza la presión entre los diafragmas principal y de reserva, deteniendo la bomba si la presión supera el punto de ajuste. Arranque y parada en seco – el sistema monitoriza la presión de descarga de líquido de la bomba. Detiene la bomba si la presión cae por debajo del punto de ajuste, causado por la falta de medio en la succión y la entrada de aire en la bomba. Bloqueo y reinicio de la bomba – el sistema monitoriza la presión de descarga de líquido de la bomba. Detiene la bomba si la presión sube por encima del punto de ajuste, causado por una válvula cerrada o sobrepresión en la línea de descarga. Si la presión cae por debajo del punto de ajuste, la bomba reanuda automáticamente su funcionamiento.
Sistemas de control \| TPUK Ofrecemos muchas soluciones que aumentan la funcionalidad y flexibilidad de la instalación de la bomba, así como permiten el control de la bomba o del sistema. Control neumático de dosificación La unidad de control de dosificación permite configurar cualquier bomba de diafragma accionada por aire para transferir una cantidad de medio precisa y repetible. Estos dispositivos son totalmente programables y permiten establecer una cantidad específica (TPUK-BP) o un tiempo de funcionamiento específico (TPUK-BT). Control neumático de nivel de medio Un sistema automático totalmente neumático utilizado para mantener un nivel de líquido establecido en un tanque. Contador de carreras/baja presión VFC Se dispone de un contador de carreras de contacto libre de potencial (VFC) para su integración con sistemas PLC. Contador de vida útil Indica el número total de carreras realizadas por la bomba a lo largo de su vida útil. Un sistema compacto y fácil de usar le permitirá controlar el mantenimiento e implementar el mantenimiento preventivo planificado.
Juego de filtro-regulador y válvula de aguja Al utilizar este juego, la bomba siempre funcionará con la calidad de aire adecuada y una presión y velocidad óptimas, lo que ahorrará energía y prolongará la vida útil de los componentes de la bomba. El juego incluye un filtro-regulador, manómetro, soporte de pared, válvula de aguja y/o separador de agua. El filtro es de 5 micras, y el regulador es de 0-12 bar y está disponible en tamaños de 1/8″ a 3/4″ para todos los tamaños de bombas de diafragma accionadas por aire Tapflo. Características y beneficios: calidad y presión óptimas del aire suministrado a las bombas de diafragma accionadas por aire, ahorro de energía, mayor vida útil de los componentes de la bomba.

Curvas de rendimiento

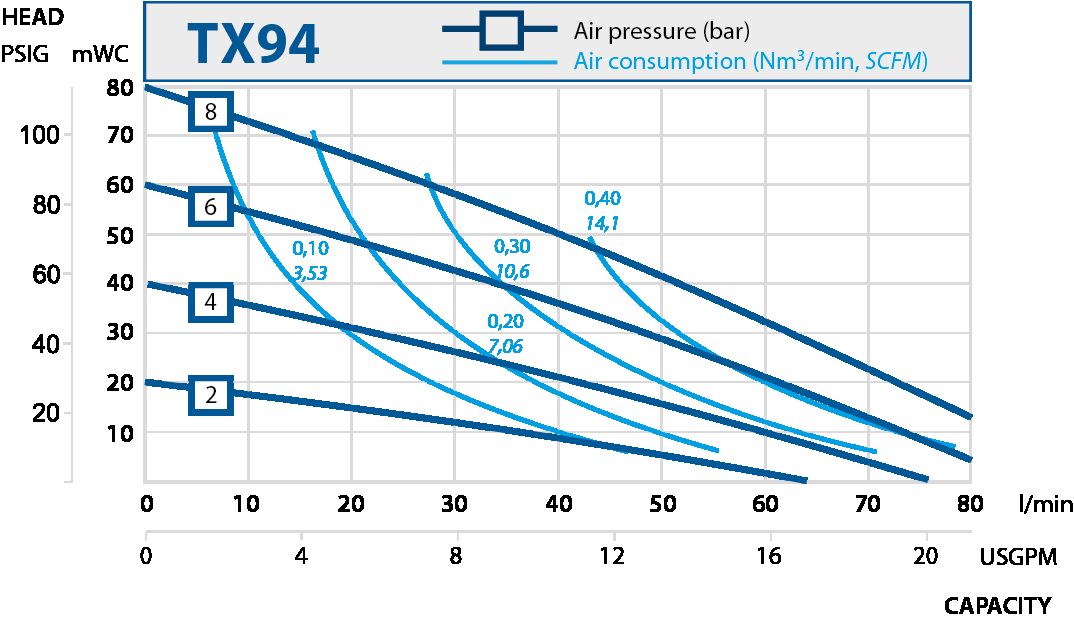

Aseptic diaphragm pumps. Performance curves TX94.

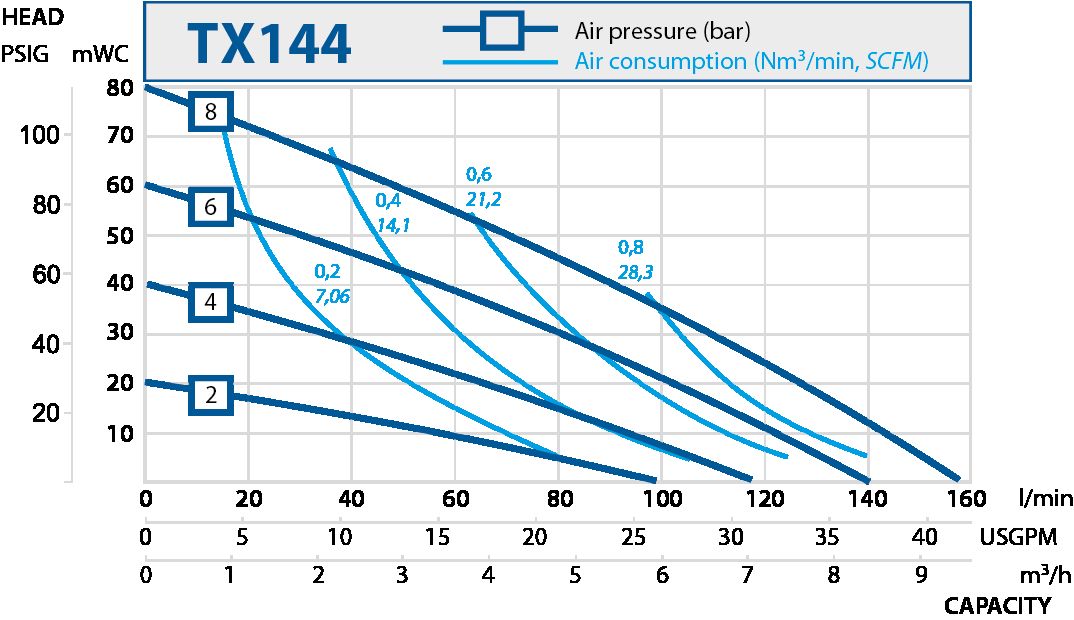

Aseptic diaphragm pumps. Performance curves TX144

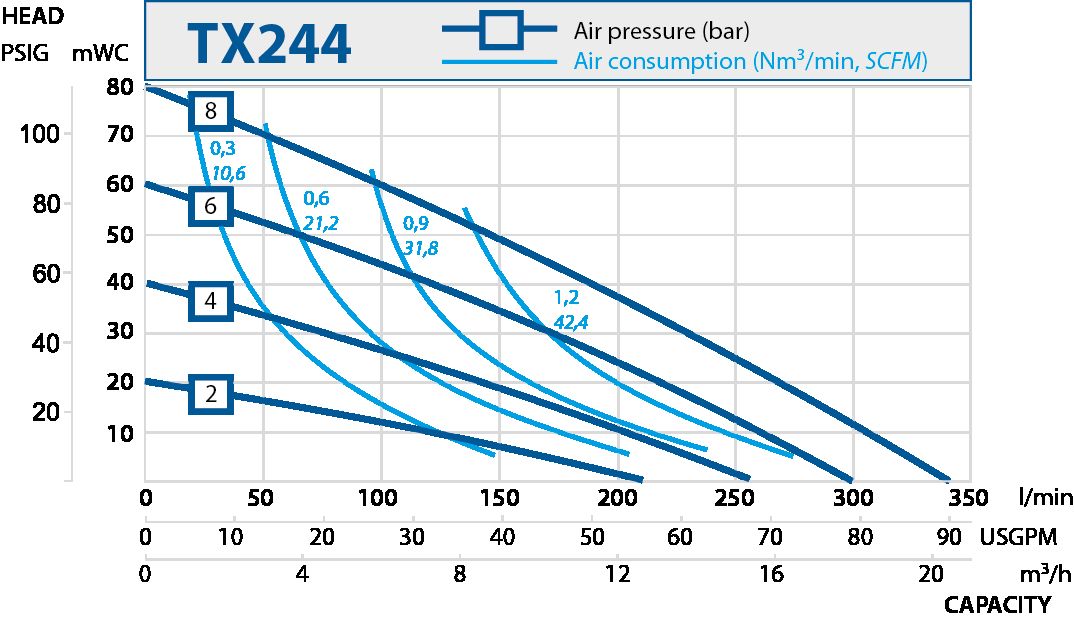

Aseptic diaphragm pumps. Performance curves TX244

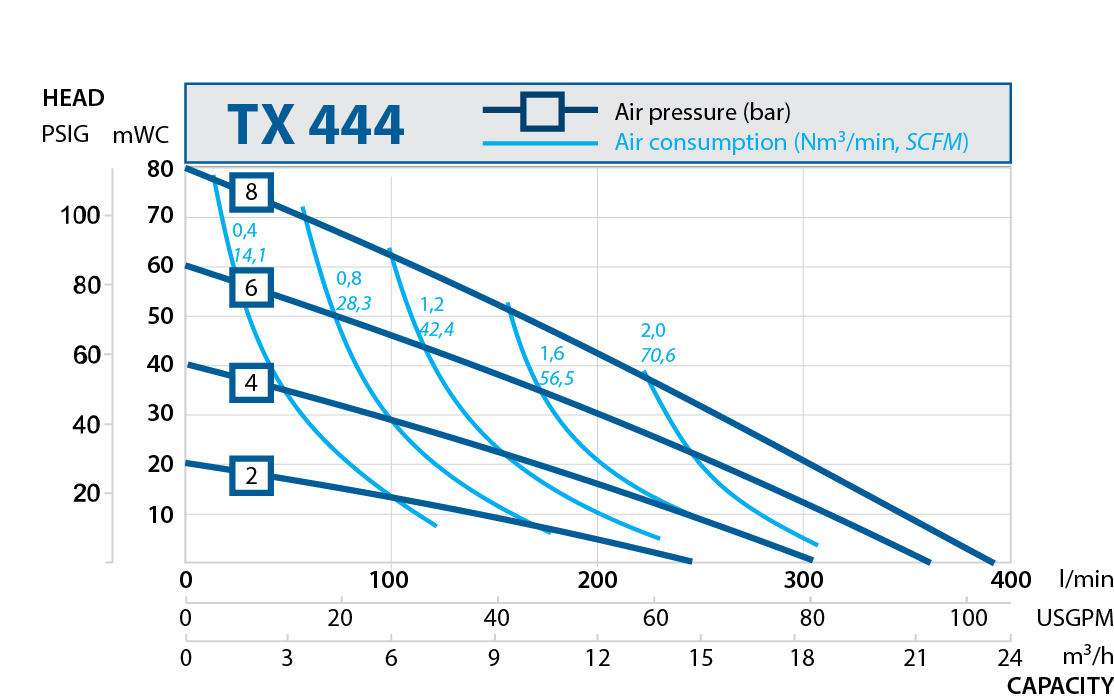

Aseptic diaphragm pumps. Performance curves TX444
