Bombas de filtro prensa Steinle

TRABAJA CON NOSOTROS +34 91 8093182

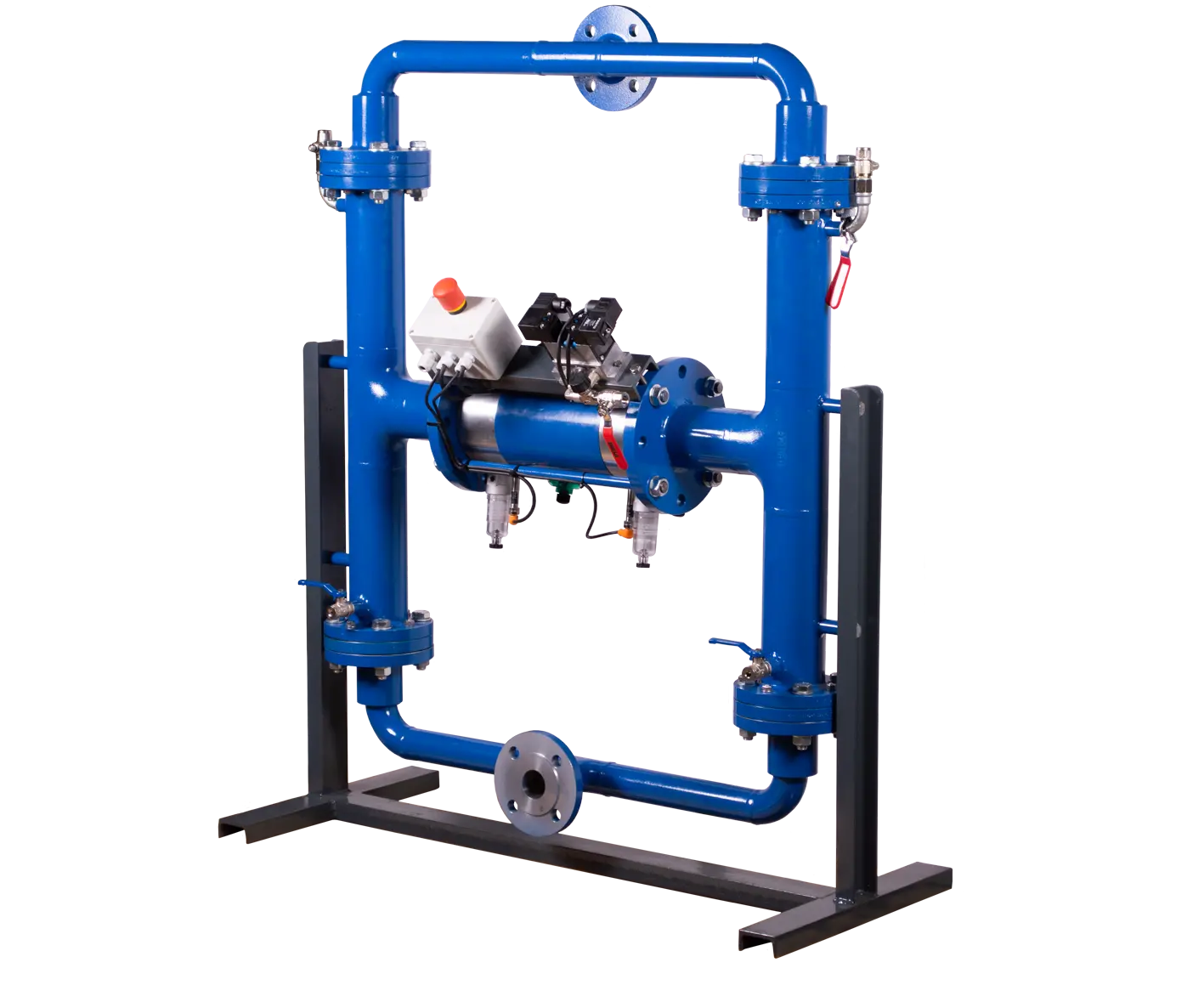

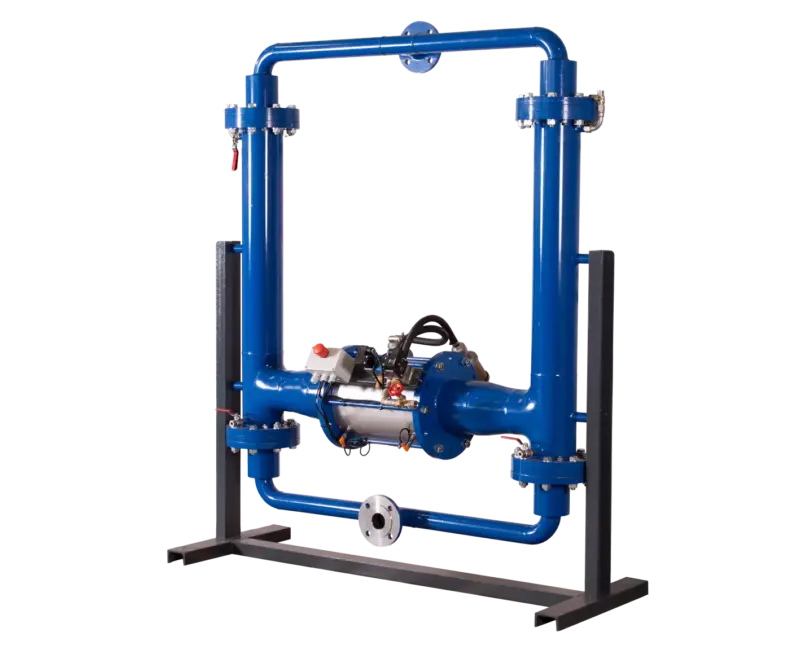

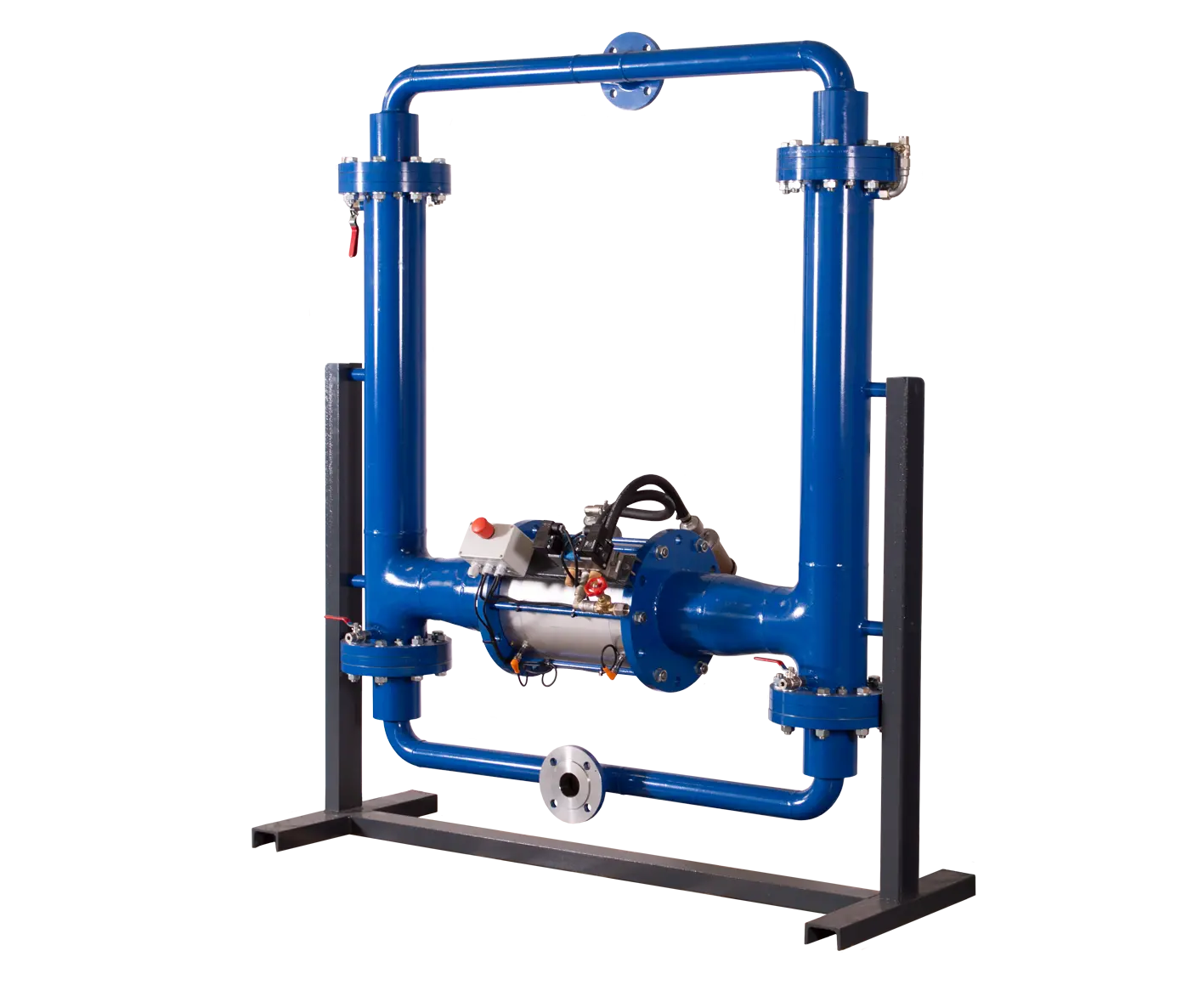

Las bombas STEINLE son bombas de pistón-membrana de doble efecto con una manguera flexible en lugar de una membrana. El bombeo de líquidos hacia un filtro prensa requiere bombas de un rendimiento extremadamente alto.

Estas bombas deben suministrar grandes cantidades de líquido a la prensa vacía, así como pequeñas cantidades a alta presión cuando la prensa está llena. La presión del líquido debe mantenerse durante mucho tiempo.

Las bombas están disponibles en las series FP y FH con diferentes transmisiones de presión:

FP – 1 : 2.4
FH – 1 : 3.3

Capacidad máx.: 49 m³/h (820 l/min)
Presión máx. de descarga: 8 bar
Temperatura máx.: 100 °C
Materiales de la bomba: PE, PTFE
Certificaciones: ATEX, FDA, Reach, ROHS

Autorregulación para filtros prensa. Gracias al uso de aire comprimido, la bomba se adapta a la curva de filtración automáticamente. No es necesario reducir la velocidad de rotación, como ocurre con un motor eléctrico.
Alta intensificación de presión de hasta 1 : 3.3. Gracias al uso de diferentes tamaños de pistones neumáticos, las bombas alcanzan una presión de 24 bar en el filtro prensa, incluso con una baja presión de aire comprimido.
Bajo consumo de aire comprimido. Gracias al diseño especial del pistón y el cilindro, el aire comprimido se utiliza de manera muy eficiente. Durante el funcionamiento a alta presión, el consumo de aire es muy bajo.
Vida útil. Al reducir la velocidad del líquido contaminado en las válvulas de bola, se minimizó su desgaste.
Capacidad de funcionamiento en seco. El diseño sin sellos y la ausencia de piezas móviles permiten el funcionamiento en seco durante períodos prolongados sin riesgo de daños en la bomba.
Válvula de aire eléctrica externa. El control eléctrico de la válvula de aire externa garantiza un funcionamiento seguro sin puntos muertos.
Larga vida útil de la membrana. Al utilizar mangueras en lugar de membranas estándar, la tensión se ha reducido al mínimo.
Diseño robusto para aplicaciones de servicio pesado. La bomba está equipada con conexiones bridadas. Sin abrazaderas, construcción duradera.

CATÁLOGO MANUAL

Las bombas están disponibles en las series FP y FH con diferentes transmisiones de presión:

FP – 1 : 2.4
FH – 1 : 3.3

Especificaciones técnicas

Capacidad de la bomba:	18 m³/h (300 l/min)
Presión máx. de descarga:	24 bares
Altura máx. de aspiración:	2-5 metros
Tamaño máx. de partícula:	10-15 mm
Temperatura:	80 °C
Materiales de construcción del cuerpo:	Acero suave, SS 316, PP
Materiales de construcción de la membrana:	Superflex, PUR
Materiales de construcción de las bolas de válvula:	CR con núcleo de acero, NBR, PU, EPDM, PTFE, SS 316, PP, PE1000
Sellado:	NBR, PUR/NBR

Available sizes:
Model	Max. flow rate (l/min)
FP 25/FH 25	41
FP 40/FH 40	116
FP 50/FH 50	233
FP 80/FH 80	300

Aplicaciones típicas


Industria de la automoción	Industria química y del papel	Aplicación de filtros prensa	Porcelana, vidrio y cerámica

Principio de funcionamiento

El aire comprimido mueve un pistón neumático, que está conectado a un pistón hidráulico.
El pistón hidráulico mueve el fluido hidráulico, que actúa sobre una manguera de membrana, la cual también recupera su forma original.
Cuando la manguera se comprime, la suspensión en su interior se desplaza y fluye hacia fuera.
Las válvulas de bola en la parte superior e inferior de la manguera garantizan el flujo en una sola dirección.

Las dos condiciones extremas de deformación de la manguera.

Accesorios


Amortiguador de pulsaciones Los amortiguadores de pulsaciones económicos con un volumen de 9 litros y una presión de funcionamiento de 16 bar son adecuados para todos los tamaños de bomba.	Sistema de tratamiento de aire Se recomienda siempre la instalación de un sistema de tratamiento de aire en el suministro de aire. Este consta de un separador de agua, un filtro, una unidad dosificadora de aceite y un regulador de presión con manómetro.

Control de membrana Esta unidad electrónica comprueba la conductividad del líquido hidráulico, la cual cambia cuando este se contamina con el lodo transferido. Se genera una señal cuando la membrana se rompe o pierde estanqueidad. Esta unidad se puede instalar incluso cuando la bomba está en funcionamiento.	Control de llenado del filtro prensa Mediante el control de la frecuencia de carrera de la bomba, se puede determinar el nivel de llenado en el filtro prensa. Esto se puede realizar a través de una unidad de control existente o mediante una caja de control de tiempo independiente.

Ejemplo de instalación

Todas las bombas STEINLE son autorregulables. Esto significa que no se requiere ningún equipo adicional. Cuando el filtro prensa está lleno, la bomba simplemente se detiene. Para bombas de simple efecto en tamaño 25, se recomienda utilizar un amortiguador de pulsaciones en la tubería de descarga.

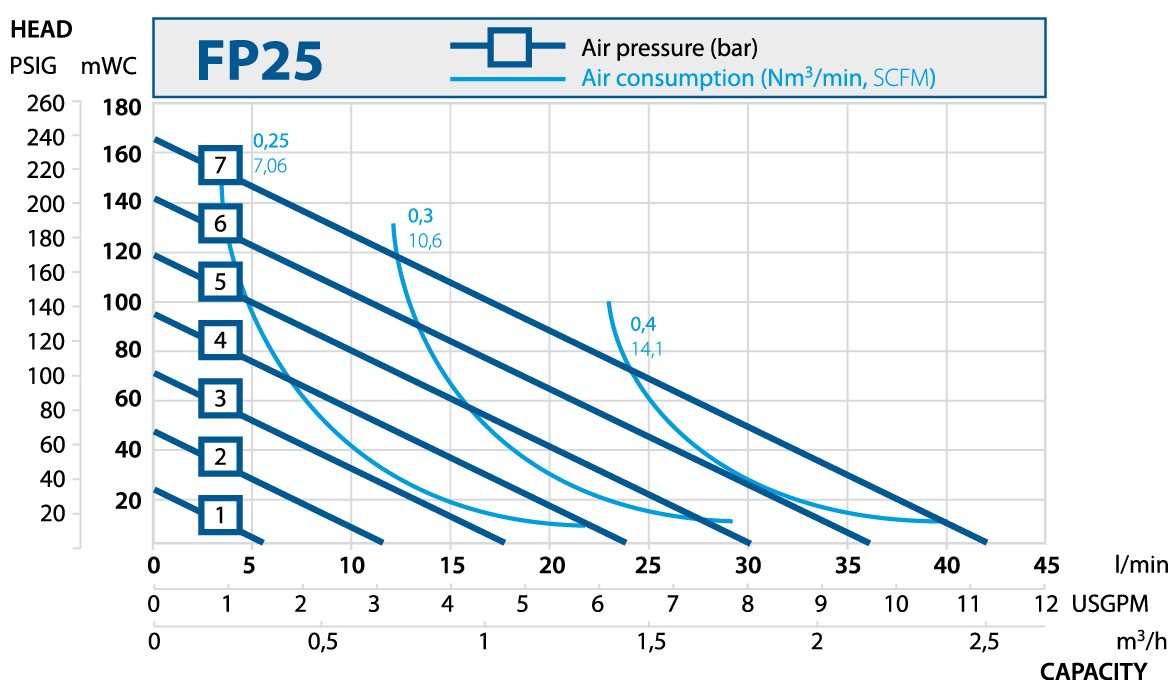

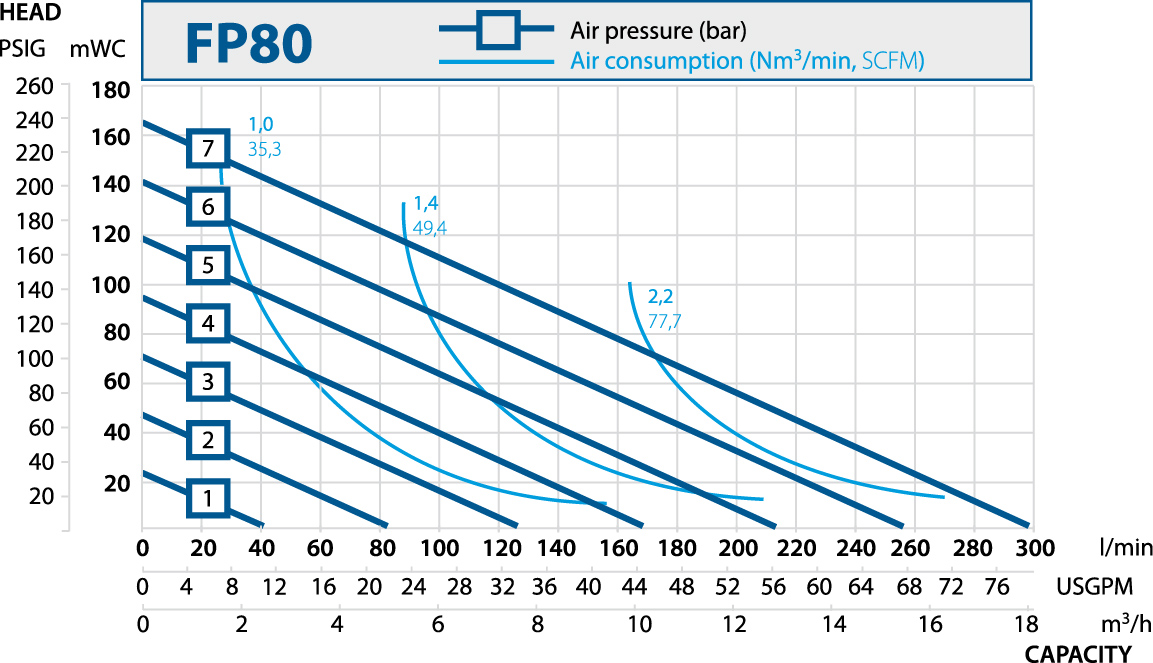

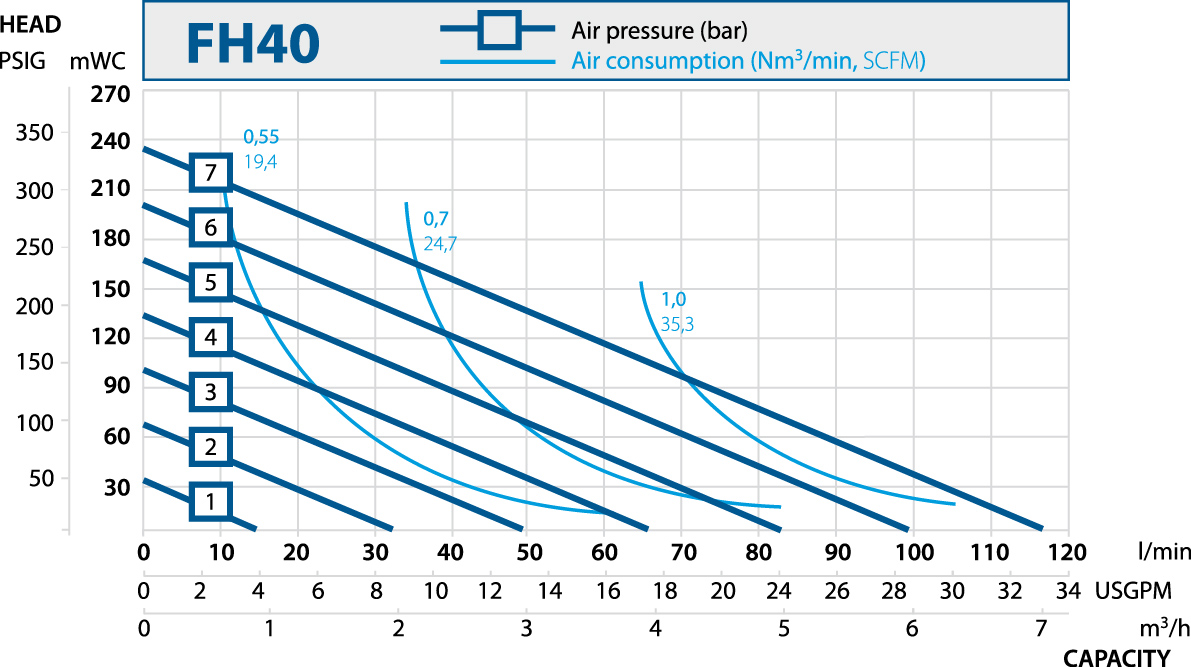

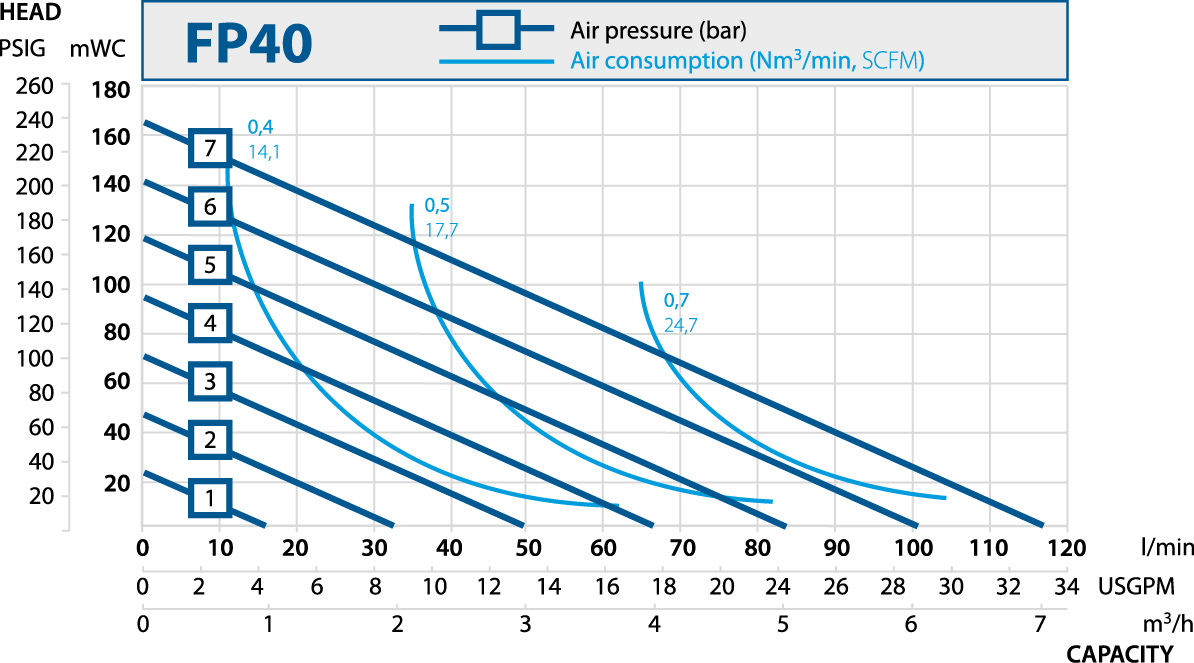

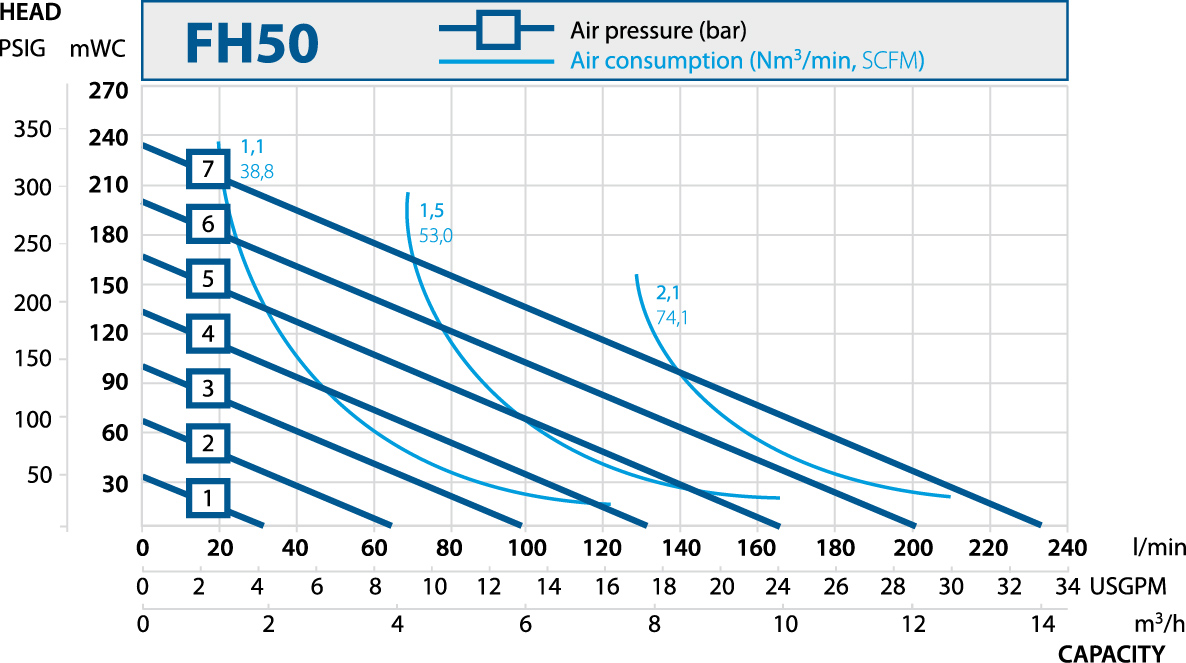

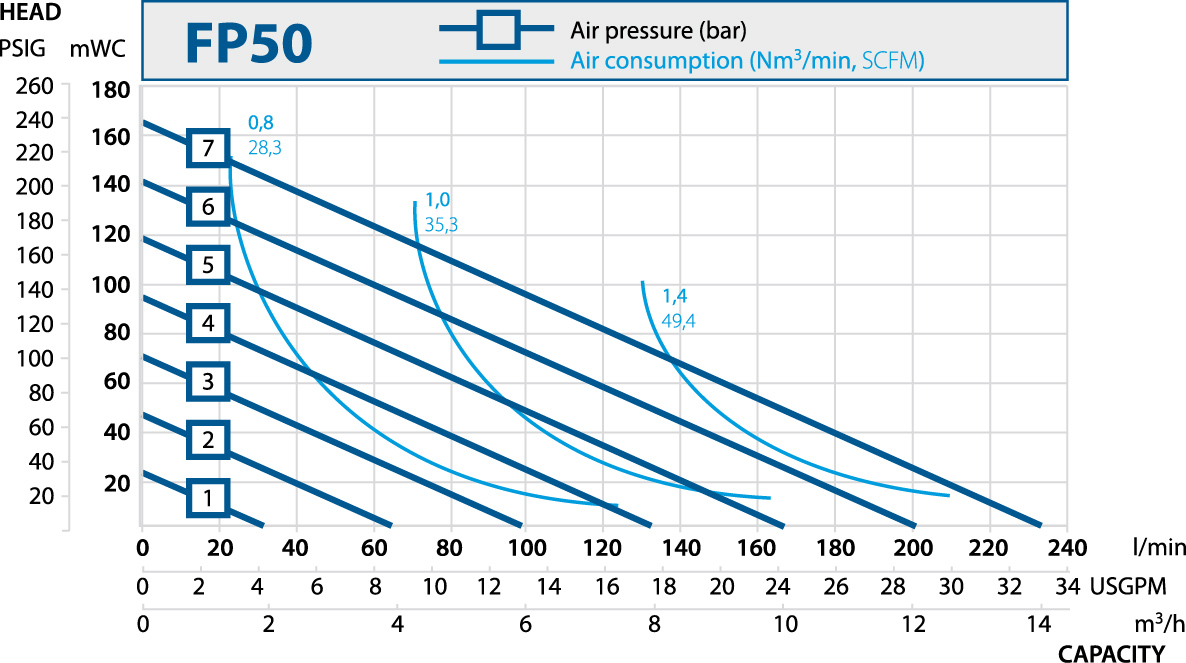

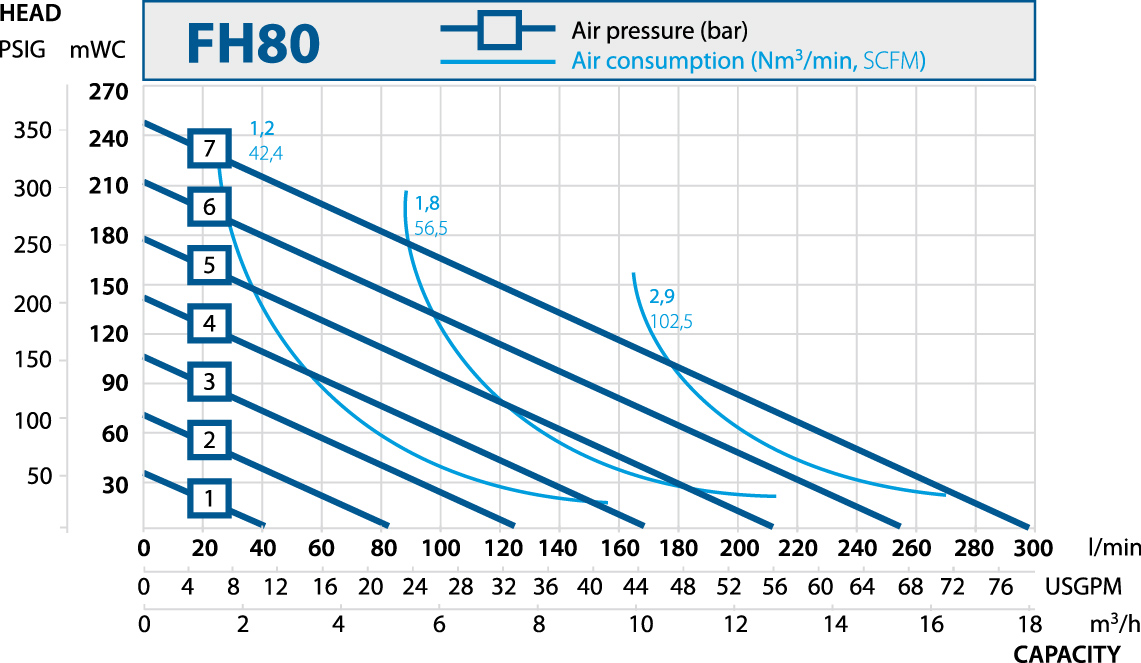

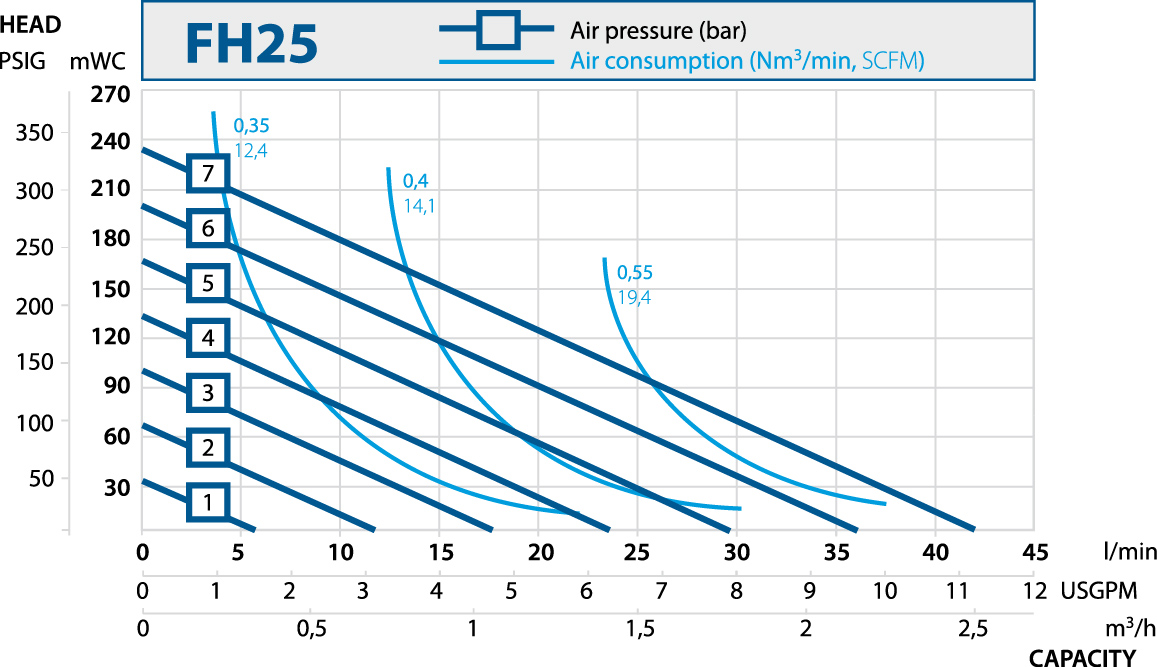

Curvas características

Vídeos

Especificaciones técnicas
Aplicaciones típicas
Principio de funcionamiento
Accesorios
Ejemplo de instalación

Capacidad de la bomba:	18 m³/h (300 l/min)
Presión máx. de descarga:	24 bares
Altura máx. de aspiración:	2-5 metros
Tamaño máx. de partícula:	10-15 mm
Temperatura:	80 °C
Materiales de construcción del cuerpo:	Acero suave, SS 316, PP
Materiales de construcción de la membrana:	Superflex, PUR
Materiales de construcción de las bolas de válvula:	CR con núcleo de acero, NBR, PU, EPDM, PTFE, SS 316, PP, PE1000
Sellado:	NBR, PUR/NBR

Available sizes:
Model	Max. flow rate (l/min)
FP 25/FH 25	41
FP 40/FH 40	116
FP 50/FH 50	233
FP 80/FH 80	300

Curvas características

Vídeos
