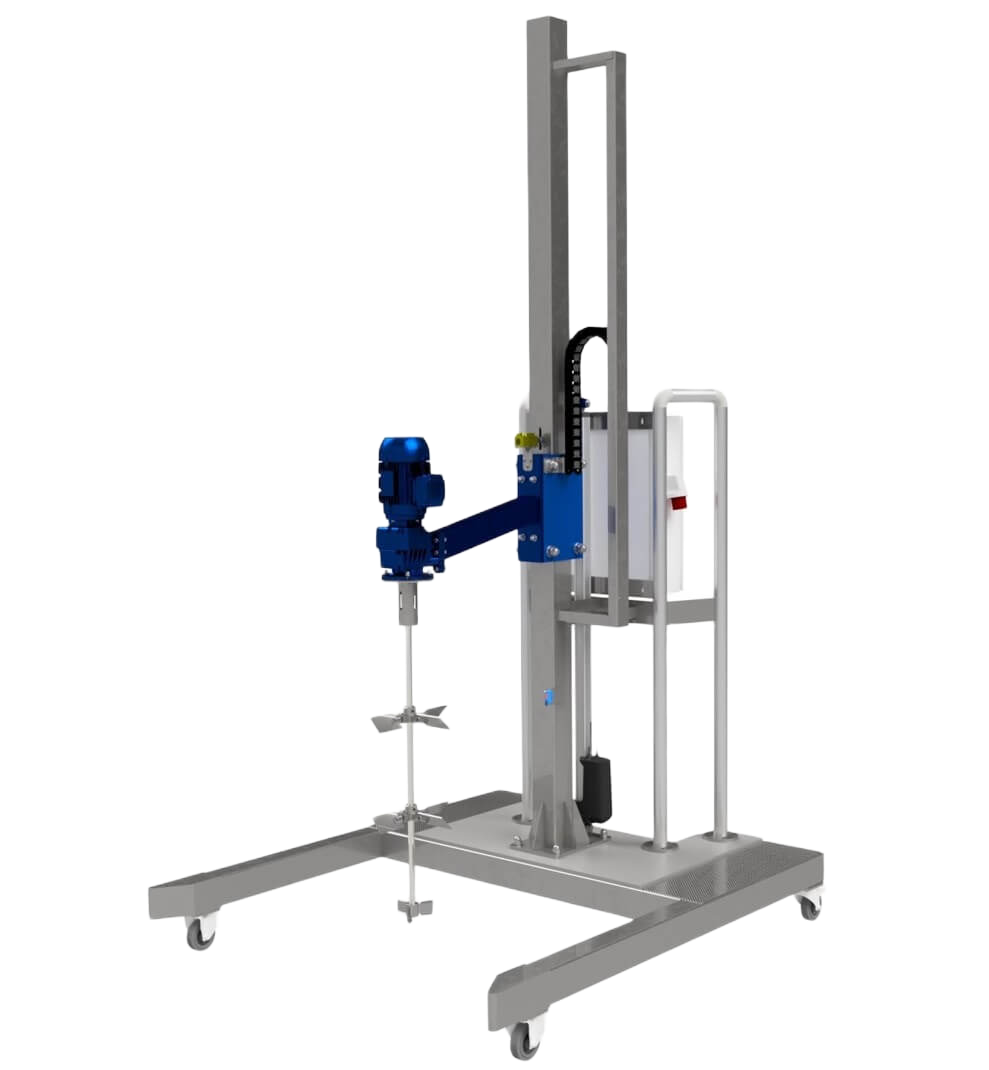

Uštedite svoje vrijeme i koristite jedno, cjelovito rješenje za miješanje različitih tekućih proizvoda. Stanica za miješanje je automatizirani sustav za visoko učinkovito miješanje u IBC spremnicima. Dostupan je u stacionarnoj i mobilnoj izvedbi, što omogućuje korištenje na različitim lokacijama.
Stanice za miješanje su praktične i vrlo jednostavne za korištenje. Sve radnje izvode se s integrirane upravljačke ploče, koja pokreće i zaustavlja jedinicu dok također podešava brzinu vrtnje. Jedini ručni posao koji treba obaviti je isporuka IBC-a i njegovo prikupljanje kada vrijeme miješanja završi. Ovakav dizajn omogućuje brzo pozicioniranje i spuštanje miješalice kao i podešavanje mjerača vremena miješanja.
IBC stanica jamči visoku razinu sigurnosti – ne samo da se mješalica neće uključiti dok je podignuta iznad razine posude, već i kada je posuda nepravilno postavljena ili je nema. Tijekom rada svi rotirajući elementi nalaze se u zatvorenom prostoru čime se eliminira mogućnost slučajnog te izravnog kontakta.

Uštedite svoje vrijeme i koristite jedno, cjelovito rješenje za miješanje različitih tekućih proizvoda. Stanica za miješanje je automatizirani sustav za visoko učinkovito miješanje u IBC spremnicima. Dostupan je u stacionarnoj i mobilnoj izvedbi, što omogućuje korištenje na različitim lokacijama.
Stanice za miješanje su praktične i vrlo jednostavne za korištenje. Sve radnje izvode se s integrirane upravljačke ploče, koja pokreće i zaustavlja jedinicu dok također podešava brzinu vrtnje. Jedini ručni posao koji treba obaviti je isporuka IBC-a i njegovo prikupljanje kada vrijeme miješanja završi. Ovakav dizajn omogućuje brzo pozicioniranje i spuštanje miješalice kao i podešavanje mjerača vremena miješanja.
IBC stanica jamči visoku razinu sigurnosti – ne samo da se mješalica neće uključiti dok je podignuta iznad razine posude, već i kada je posuda nepravilno postavljena ili je nema. Tijekom rada svi rotirajući elementi nalaze se u zatvorenom prostoru čime se eliminira mogućnost slučajnog te izravnog kontakta.

Tehnički podaci
Prijave: Tekućine do viskoznosti od 20.000 cP, koje također sadrže čestice ili prah. Prikladno za tekućine pohranjene u IBC spremnicima (IBC mikser) ili bačvama (mikser za bačve)
ATEX: Dostupan za potencijalno eksplozivne atmosfere (ATEX zone)
Nazivni napon: 400 V AC, 50-60 Hz ili 220-230 V AC, 50-60 Hz
Dimenzije: 1300x1200x3000 mm (duljina x širina x visina)
Materijali: Mokri dijelovi (impeler, osovina): AISI 316, PP, PFA, ECTFE.
Ostali dijelovi: AISI 304 ili obojeni čelik.



Osovine i impeleri dostupni su u nizu materijala (AISI 316, PP, PFA, ECTFE). Operater, putem pretvarača frekvencije, može podesiti brzinu vrtnje miješalice što omogućuje njegovu uporabu za mnoge različite primjene. IBC stanica za miješanje dizajnirana je za miješanje različitih tekućina jedne s drugom ili s prašcima osiguravajući njihovo potpuno otapanje u tekućinama.

Rad

Za korištenje stanice za miješanje spremnik s tekućinom mora biti postavljen ispod miješalice. Alternativno, u slučaju mobilne stanice za miješanje, jedinicu je potrebno transportirati do lokacije spremnika. Pravilno pozicioniranje spremnika (koaksijalnost osi spremnika i osi rotora miješalice) osiguravaju vodilice. Nakon postavljanja mješalicu je potrebno spustiti i namjestiti brzinu vrtnje i vrijeme miješanja.

Tijekom miješanja operater se može usredotočiti na različite zadatke, a nakon što jedinica završi, isključit će se dok označava kraj ciklusa. Zahvaljujući funkciji mjerača vremena, vrijeme miješanja može se podesiti točno I u skladu s određenim proizvodom. Posebno dizajnirana stanica omogućuje precizno pozicioniranje miješalice iznad spremnika. Podizanjem i spuštanjem miješalice upravlja se putem upravljačke ploče spojene na aktuator. Alternativno, jedinica dolazi s ručnim namotavanjem užeta koji je jednostavan za korištenje i napravljen je u skladu s ATEX zahtjevima. U oba slučaja miješalica se ne može nekontrolirano spustiti

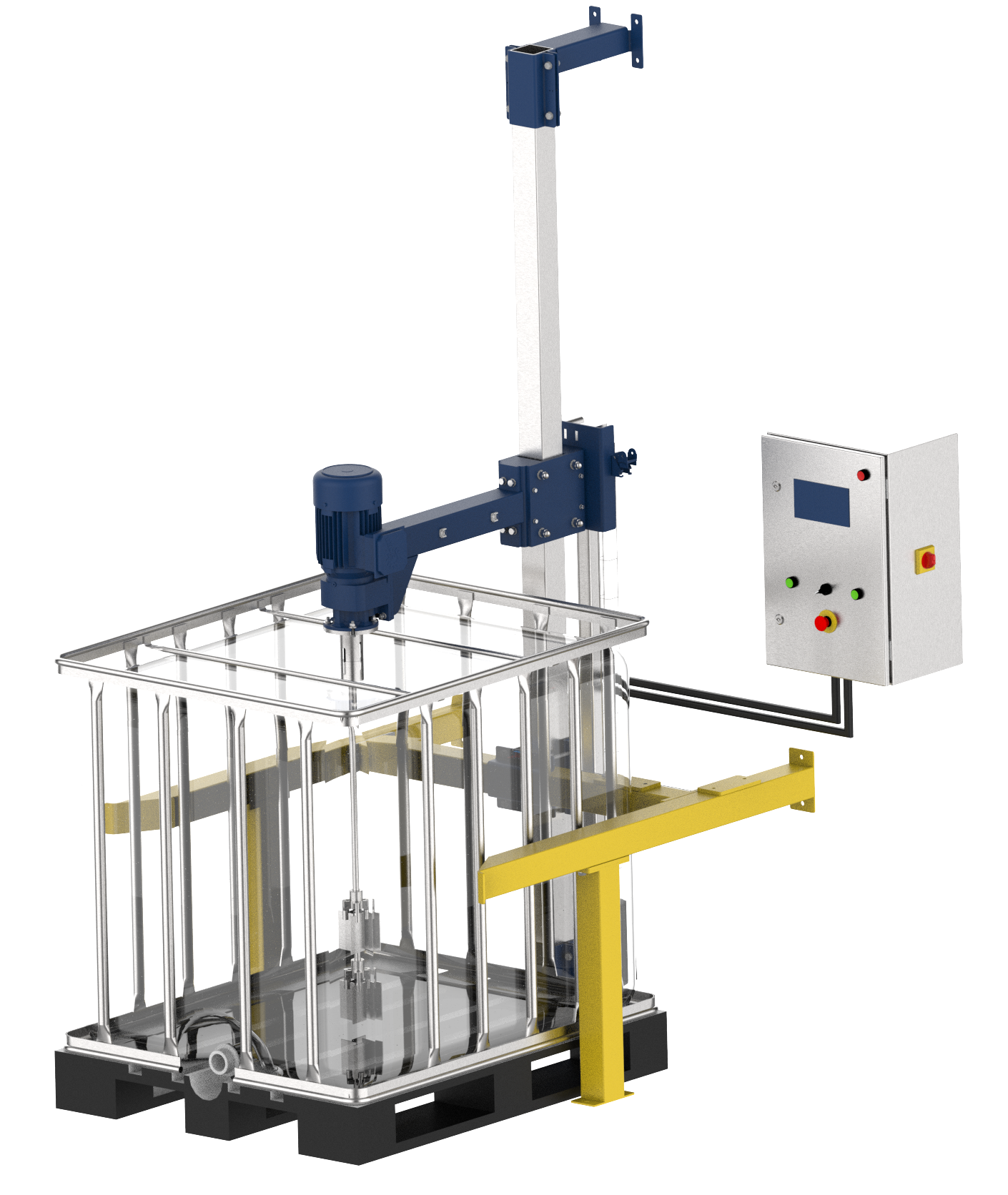

Konstrukcija

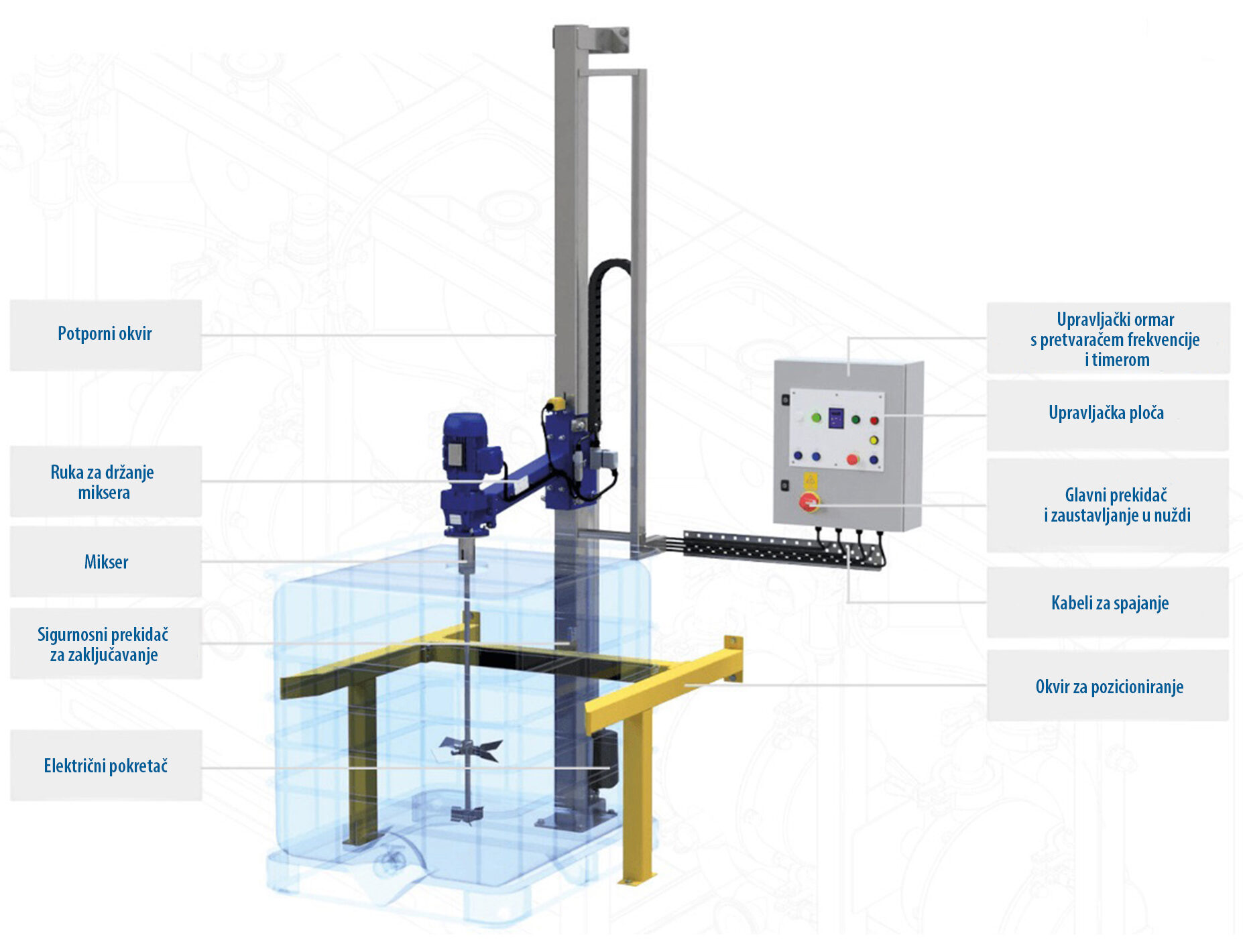

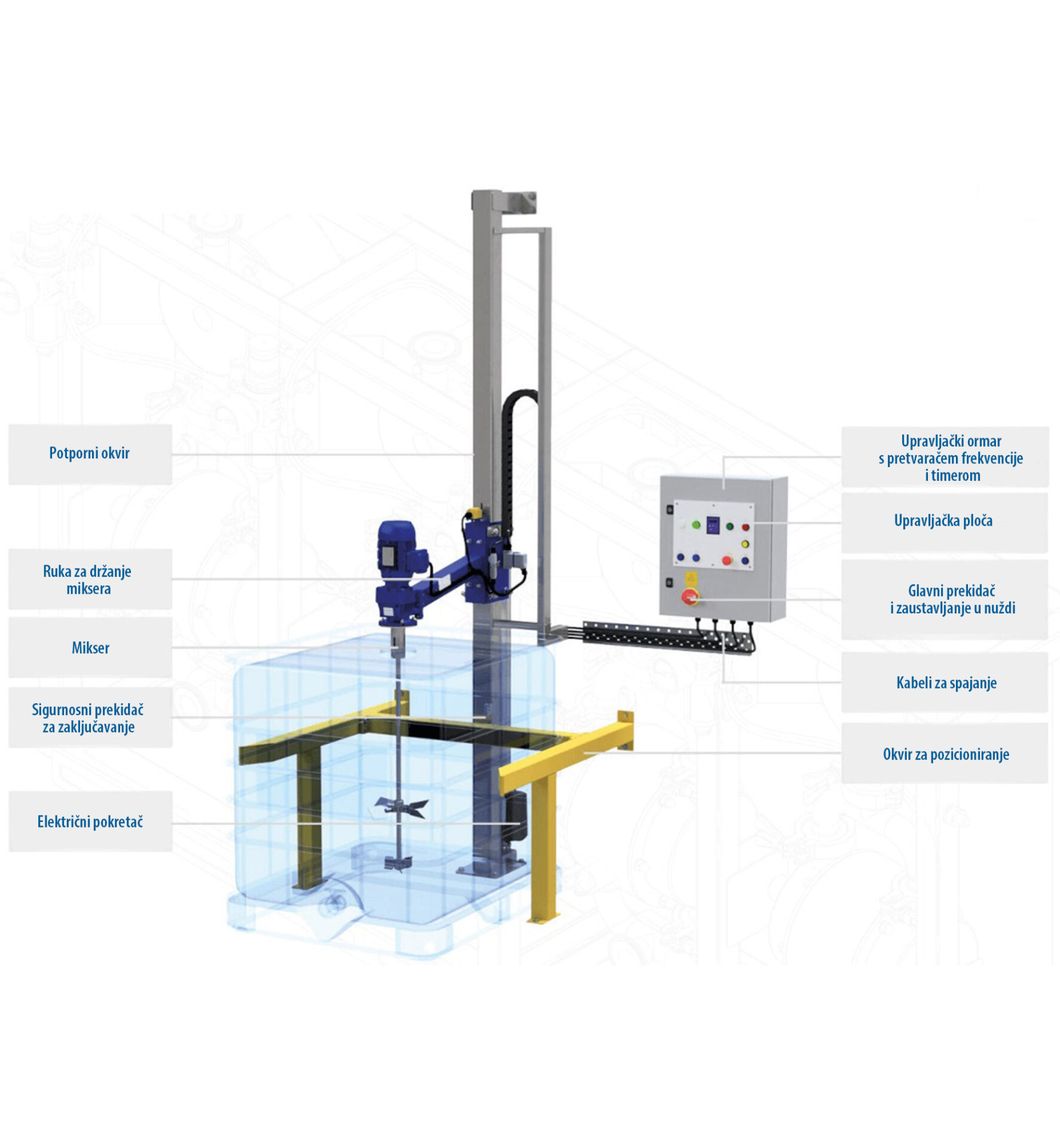

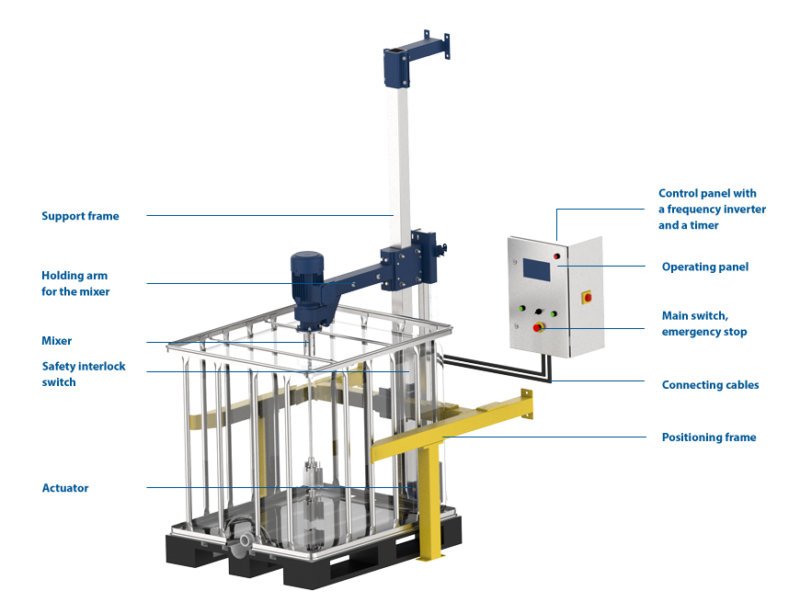

IBC Stanica za miješanje. KONSTRUKCIJA

Potporni okvir
  • Podržava miješalicu i upravljački ormarić,
  • 2 varijante izvedbe – stacionarna (na pod i na zid) ili mobilna (na 4 kotača koji omogućuju slobodno kretanje jedinice),
  • Kotači su opremljeni mehanizmom za zaključavanje.
Ruka za držanje miksera
  • Opremljen pozicionim prekidačem – onemogućuje okretanje miješalice kada nije u spuštenom položaju.
Mikser
  • Mješalica niske brzine, opremljena univerzalnim sklopivim impelerom. Omogućuje miješanje tekućina visoke viskoznosti, tekućina koje sadrže čvrste čestice i tekućina s prahom,
  • Dok je mješalica zaustavljena, impeler ostaje preklopljen što mu omogućuje jednostavno umetanje u IBC spremnik ,
  • Nakon pokretanja miješalice impeler se pod djelovanjem centrifugalne sile otvara i počinje miješati cijeli volumen posude,
  • Ovisno o primjeni, mogu se naručiti različiti tipovi impelera.
Sigurnosni prekidač za zaključavanje
  • Onemogućuje rotaciju miješalice dok spremnik nedostaje ili je pogrešno postavljen.
Električni pokretač, pneumatski cilindar ili ručni kotur za uže
  • Lako njime upravlja jedna osoba,
  • Zaštićen od slučajnog pada.
Upravljački ormar s pretvaračem frekvencije i timerom
  • Jedinica za pozicioniranje integrirana u upravljački ormar kabelom i spojena na mješalicu i senzore,
  • Frekvencijski pretvarač kontrolira brzinu vrtnje i sprječava preopterećenje motora,
  • Opremljen kontrolnom pločom uključujući prekidače i zaslon za podešavanje brzine vrtnje,
  • Vrijeme miješanja kontrolira se pomoću mjerača vremena s automatskim isključivanjem.
Upravljačka ploča
  • Odgovorna za upravljanje motorom miješalice (start, stop, podešavanje brzine vrtnje, hitno isključivanje),
  • Podizanje i spuštanje miješalice,
  • Postavljanje mjerača vremena za miješanje.
Glavni prekidač i zaustavljanje u nuždi
Kabeli za spajanje
Okvir za pozicioniranje
  • Postavlja posudu ispod miksera.
Upravljačka funkcija
  • Podizanje ili spuštanje miksera,
  • Podešavanje brzine vrtnje (frekventni pretvarač),
  • Postavljanje vremena miješanja (“timer”) i automatsko isključivanje,
  • Zaustavljanje nakon podizanja miješalice ili kada IBC nije postavljen,
  • START, STOP, E-STOP (zaustavljanje u nuždi),
  • Zaštita od preopterećenja.

UPRAVLJAČKA FUNKCIJA

Ostale izvedbe

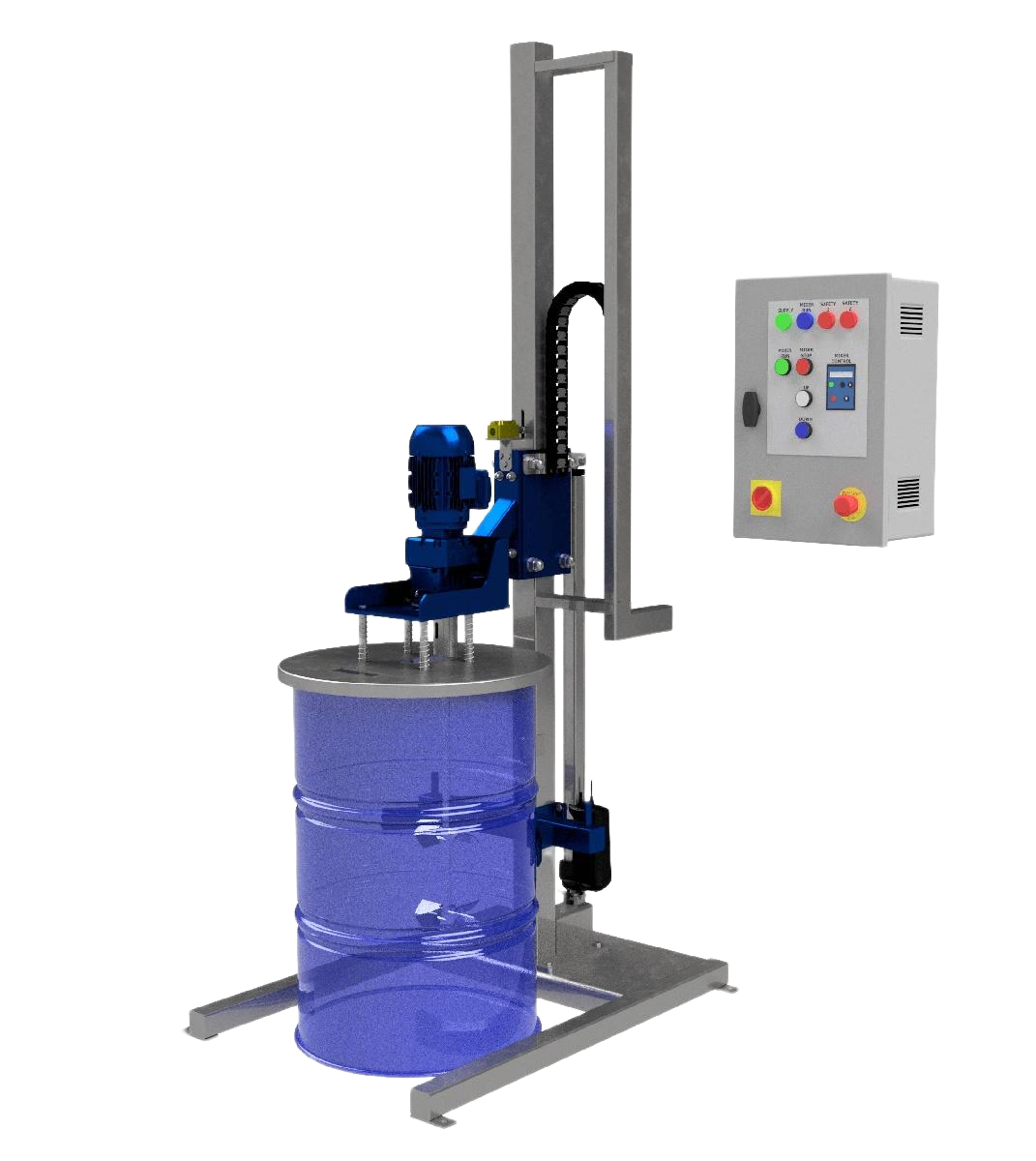

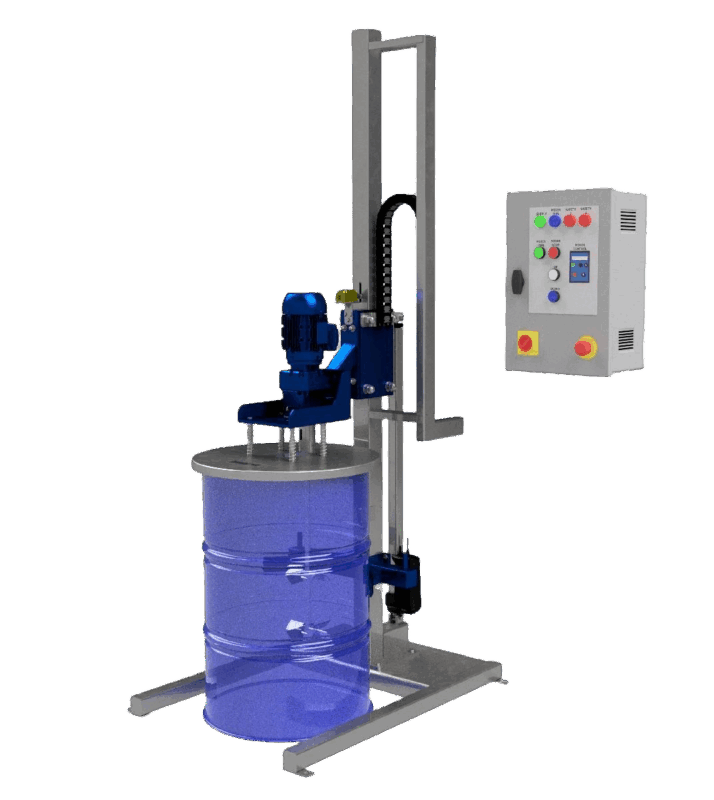

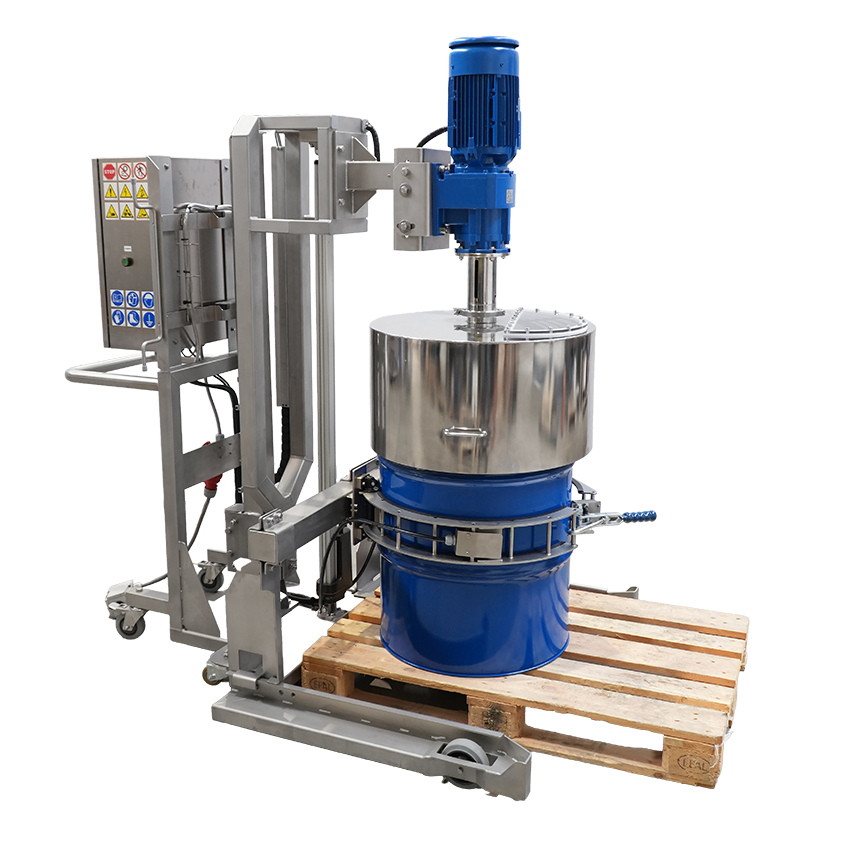

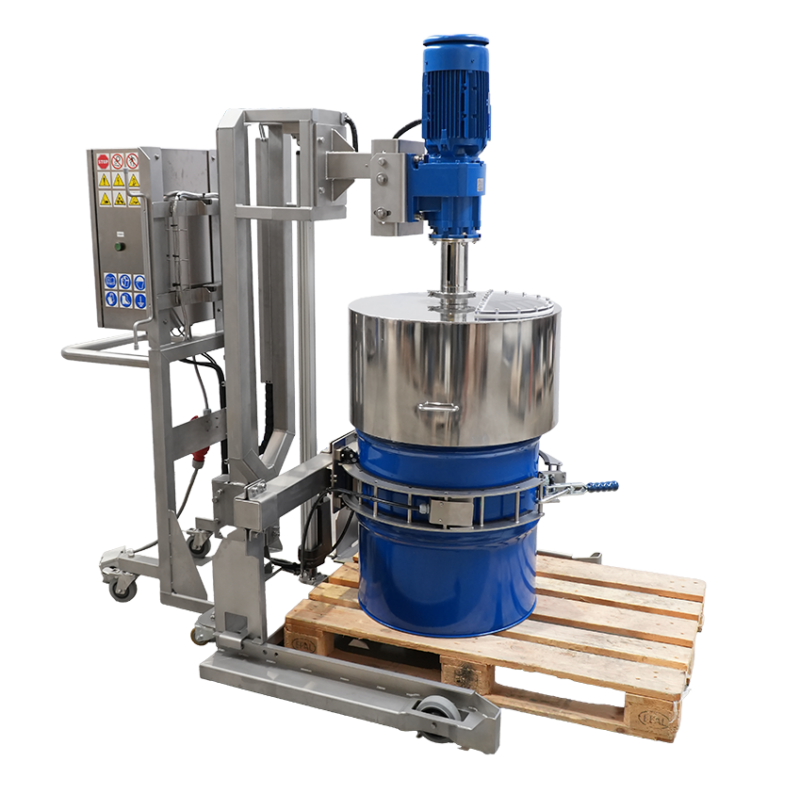

Stanica za miješanje bačvi

Stanica za miješanje bačvi

Jedinica je dodatno opremljena integriranim poklopcem bačvi. Pokriva bačvu tijekom procesa miješanja osiguravajući da medij ne pobjegne iz bačve, a također sprječava čestice izvana da uđu u bačvu. Štoviše, bačva je pričvršćena remenima koji sprječavaju njeno okretanje. Također nudimo izrađene poklopce bačvi po narudžbi sa spremnikom za ubacivanje koji omogućuje dodavanje sastojaka tijekom procesa miješanja bez potrebe za podizanjem same miješalice.

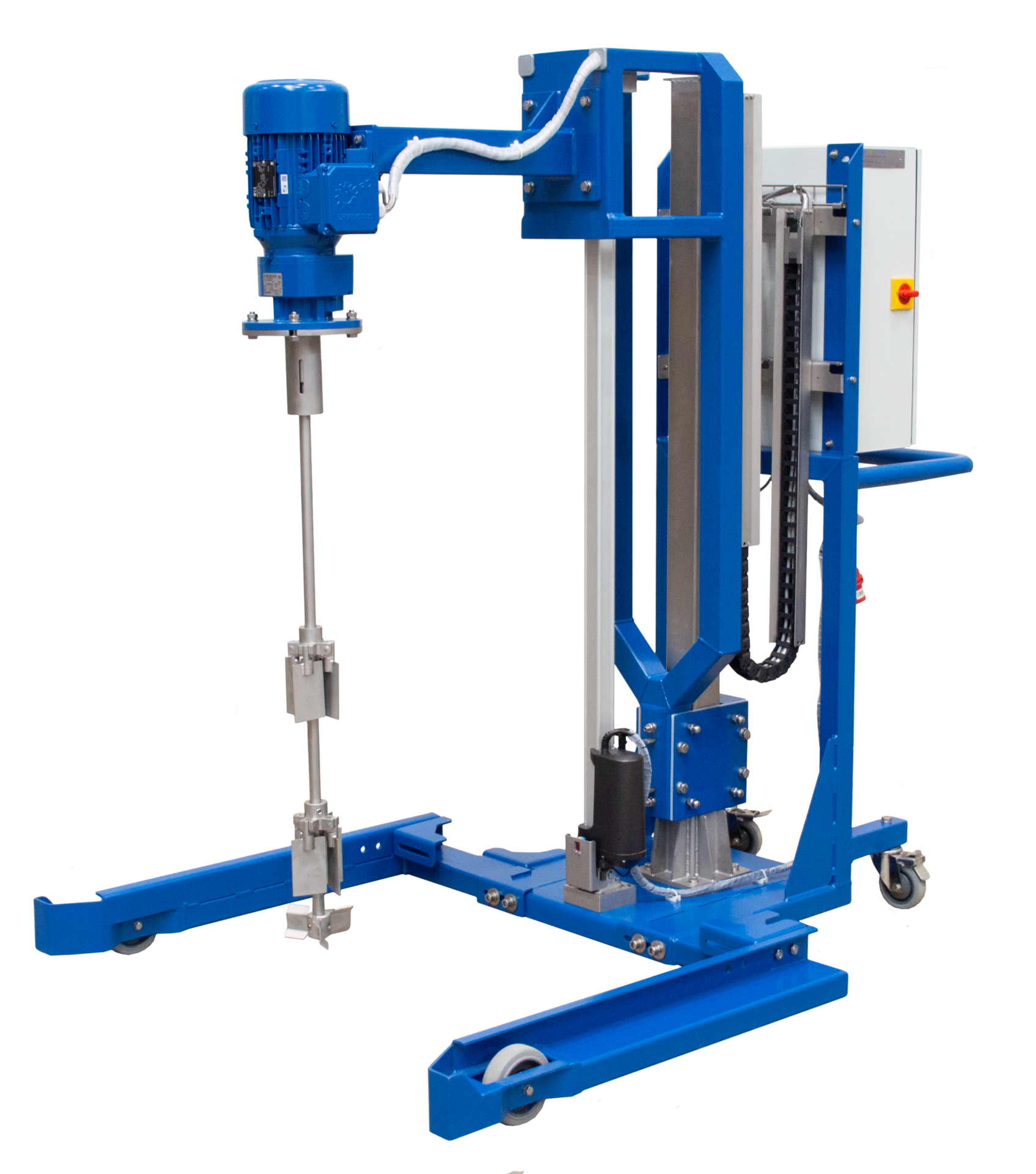

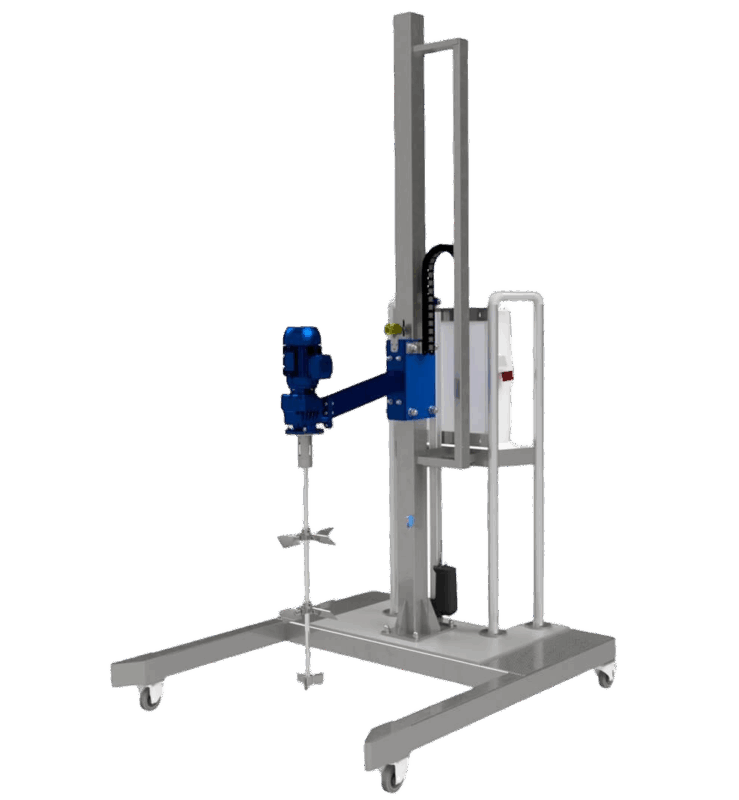

Mobilna stanica za miješanje



Mobilna stanica za miješanje

Mobilni dizajn stanice za miješanje omogućuje njezinu upotrebu na mnogim mjestima unutar proizvodnog mjesta. Mobilna stanica opremljena je kotačima koji omogućuju jednostavno prenošenje. Nakon postavljanja stanice u željeni položaj (obično iznad spremnika) kotači se mogu zaključati na mjestu što jamči sigurnost tijekom rada. Mobilna stanica za miješanje dostupna je u verzijama za IBC spremnike i bačve. Po potrebi stanica se može izraditi u ATEX standardu.
