Metalne pumpe

Metalne pumpe

KONTAKTIRAJTE NAS +385 51 305 730

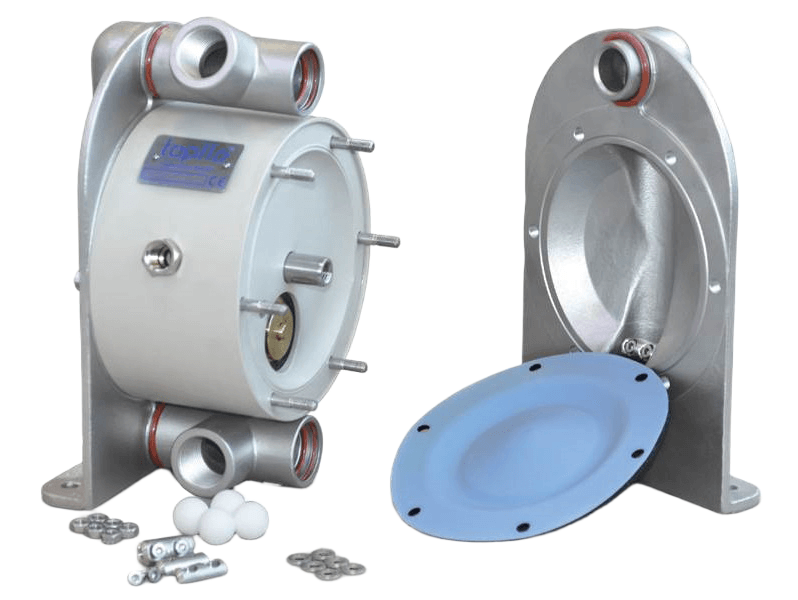

Kompaktan, gladak i jednostavan dizajn uobičajen je za ovu seriju. Dostupni materijali su aluminij , lijevano željezo, nehrđajući čelik i aluminij presvučen PTFE-om. Otkrit ćete genijalnu jednostavnost kada održavate pumpu. Koristimo približno 70% manje dijelova nego naši konkurenti za izradu crpki slične veličine.

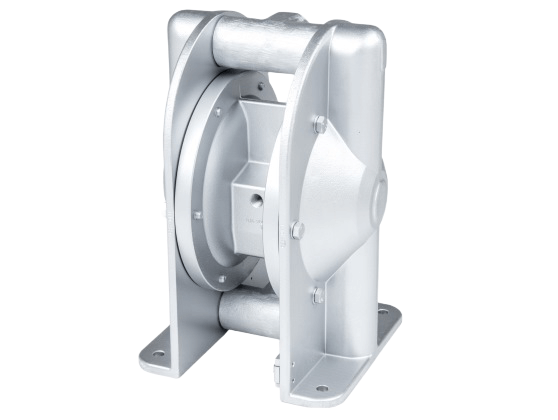

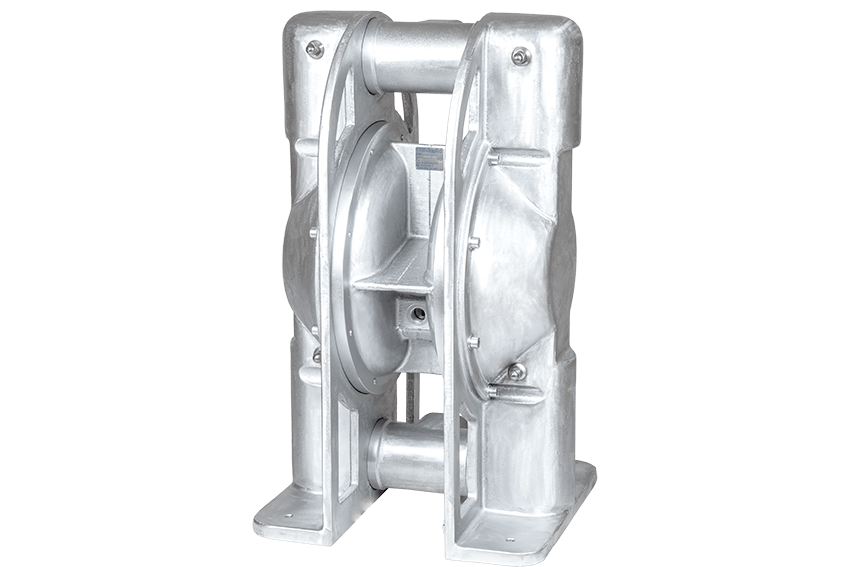

Pumpe od aluminija i lijevanog željeza. Za prijenos pH-neutralnih tekućina, rijetkih, gustih, krutih ili abrazivnih. Pumpe od aluminija i lijevanog željeza nalaze se u većini proizvodnih područja; npr. radionice i industrija boja, postrojenja za pročišćavanje, itd.

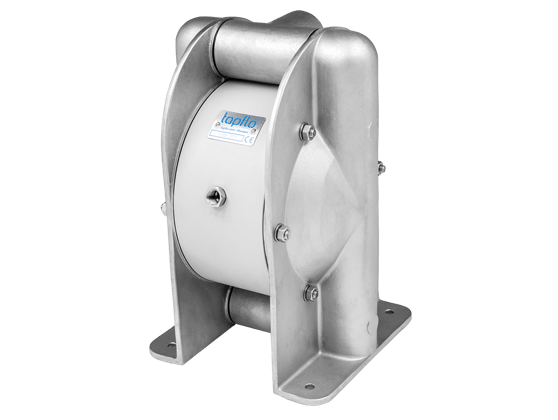

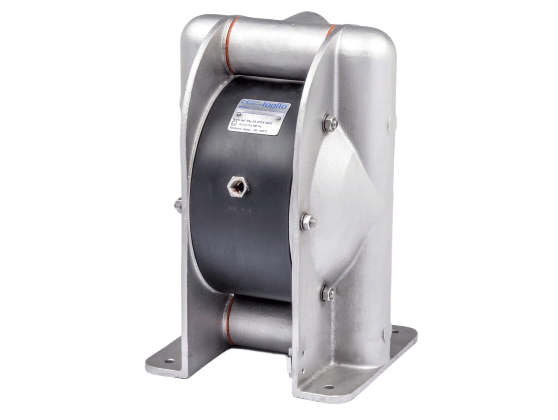

Pumpe od nehrđajućeg čelika AISI 316. Izrađene metodom lijevanja u izgubljenom vosku, osiguravajući veliku točnost i završnu obradu. Pumpe od nehrđajućeg čelika kombiniraju veliku mehaničku čvrstoću s dobrom kemijskom otpornošću. AISI 316 je otporan na agresivne tekućine poput dušične kiseline i natrijevog hidroksida. Središnja jedinica, koja nije u kontaktu s tekućinom, standardno je izrađena od polipropilena (PP) (drugi materijali na zahtjev).
ATEX certificirane pumpe. Sve metalne pumpe dostupne su u verziji s oznakom ATEX otporne na eksploziju . Isporučuju se s uzemljenjem i provodljivim materijalima; provodljivi središnji dio ( na pumpi AISI 316), dijafragme od PTFE-a (provodljiva stražnja strana) ili EPDM (provodljiv).

Kompaktan, gladak i jednostavan dizajn uobičajen je za ovu seriju. Dostupni materijali su aluminij , lijevano željezo, nehrđajući čelik i aluminij presvučen PTFE-om. Otkrit ćete genijalnu jednostavnost kada održavate pumpu. Koristimo približno 70% manje dijelova nego naši konkurenti za izradu crpki slične veličine.
Pumpe od aluminija i lijevanog željeza. Za prijenos pH-neutralnih tekućina, rijetkih, gustih, krutih ili abrazivnih. Pumpe od aluminija i lijevanog željeza nalaze se u većini proizvodnih područja; npr. radionice i industrija boja, postrojenja za pročišćavanje, itd.
Pumpe od nehrđajućeg čelika AISI 316. Izrađene metodom lijevanja u izgubljenom vosku, osiguravajući veliku točnost i završnu obradu. Pumpe od nehrđajućeg čelika kombiniraju veliku mehaničku čvrstoću s dobrom kemijskom otpornošću. AISI 316 je otporan na agresivne tekućine poput dušične kiseline i natrijevog hidroksida. Središnja jedinica, koja nije u kontaktu s tekućinom, standardno je izrađena od polipropilena (PP) (drugi materijali na zahtjev).
ATEX certificirane pumpe. Sve metalne pumpe dostupne su u verziji s oznakom ATEX otporne na eksploziju . Isporučuju se s uzemljenjem i provodljivim materijalima; provodljivi središnji dio ( na pumpi AISI 316), dijafragme od PTFE-a (provodljiva stražnja strana) ili EPDM (provodljiv).

Dimenzije
Model Maksimalni kapacitet
(l/min)
Priključci
BSP inv.
T25 26 1/2″
T70 78 3/4″
T120 158 1″
T220 330 1 1/2″
T420 570 2″
T820 820 3″
Metalne verzije

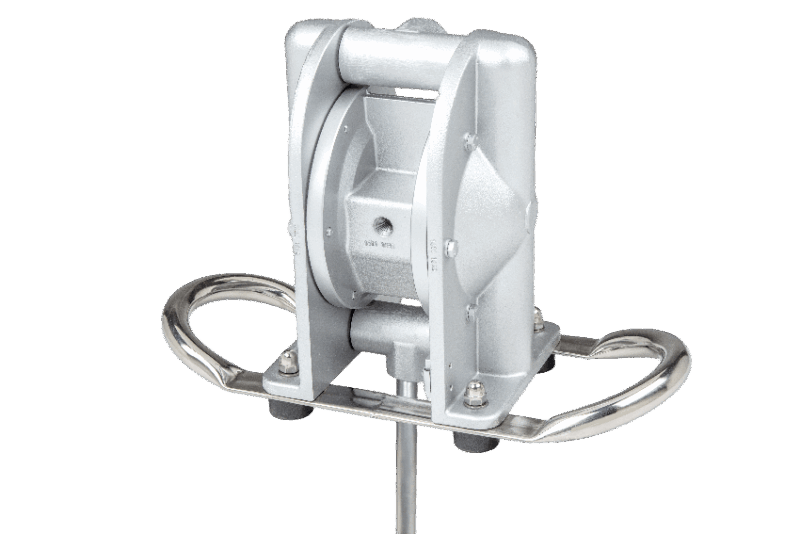

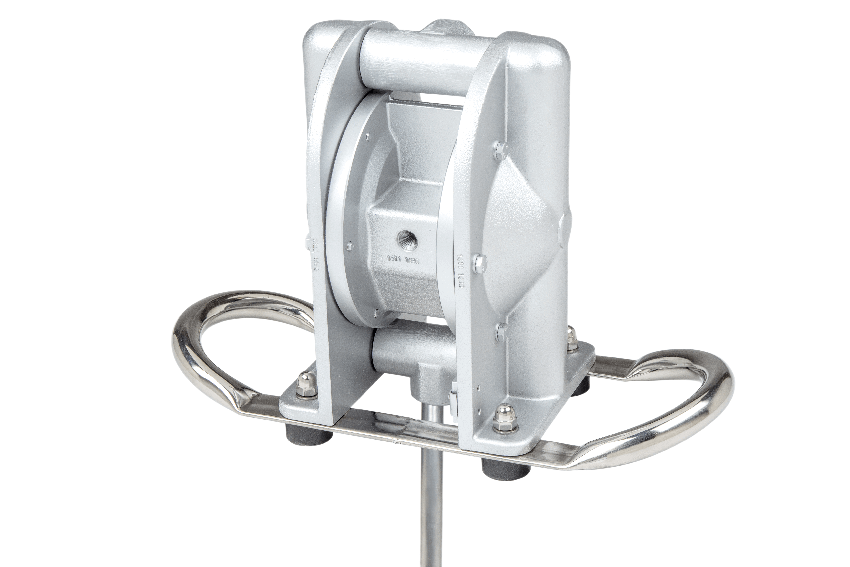

Pumpe za bačve | TD serija

Tapflo pumpa za bačve idealna je za mobilnu upotrebu i dostupna je od aluminija ili nehrđajućeg čelika AISI 316.

Opremljena je ergonomski dizajniranom ručkom od nehrđajućeg čelika AISI 316L. Usisna cijev se isporučuje u bilo kojoj duljini do 2 m.

Tapflo membranska pumpa za bačve ima mnoge prednosti u usporedbi s konvencionalnim pumpama za bačve, kao što je gore navedeno.

Značajke i prednosti:

  • Bez rotirajućih dijelova – Nježno rukovanje tekućinom
    idealno za tekućine osjetljive na smicanje ili abrazivne proizvode
  • Podesiva duljina usisne cijevi
  • Visoki tlak
    može pumpati i proizvode visoke viskoznosti
  • Beskonačno promjenjivi protok
    protok se lako podešava za sigurno rukovanje tekućinom
Tapflo TD Metal Diaphragm Drum Pumps

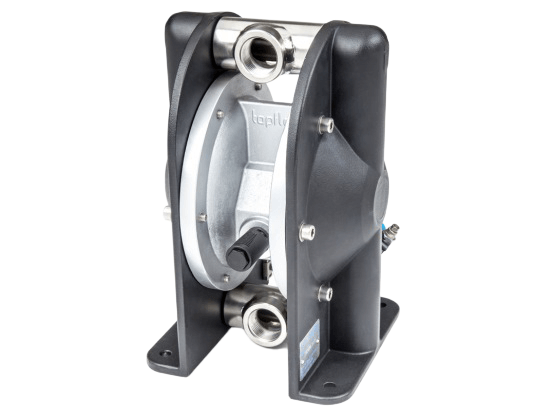

Pumpe zaštićene od eksplozije | TX serija

ATEX direktiva 2014/34/EU (poznata i kao ATEX 114) primjenjiva je na proizvode koji se koriste u zonama opasnim od eksplozije. Sve pumpe od aluminija i lijevanog željeza standardno su odobrene ATEX i dopuštene za upotrebu u Zoni 1, s nazivima modela TX…

Standardne crpke od nehrđajućeg čelika ne smiju raditi u opasnim okruženjima. Za takve primjene dostupne su posebne provodljive TX i TZ pumpe. Svi plastični dijelovi koji se koriste u takvim pumpama izrađeni su od provodljivih materijala (punjenih ugljikom) koji su stoga napravljeni za uporabu u okolinama opasnim od eksplozije. Štoviše, ATEX pumpe su opremljene priključkom za uzemljenje.

Pumpe od aluminija i lijevanog željeza mogu se koristiti u Ex-zoni 1. Pumpe od nehrđajućeg čelika mogu se koristiti u Ex-zoni 1 i Ex-zoni 0. Provodljivi materijal osigurava da se u pumpi neće nakupljati elektrostatička opterećenja

Tapflo TX ATEX klasifikacija:

  • Ex II 2G Ex h IIC T6…T4 Gb
  • Ex II 2D Ex h IIIC T60ºC…T125ºC Db

Tapflo TZ ATEX klasifikacija:

  • Ex II 1G Ex h IIC T6…T4 Ga
Tapflo Metal Diaphragm Pumps for ATEX Zones

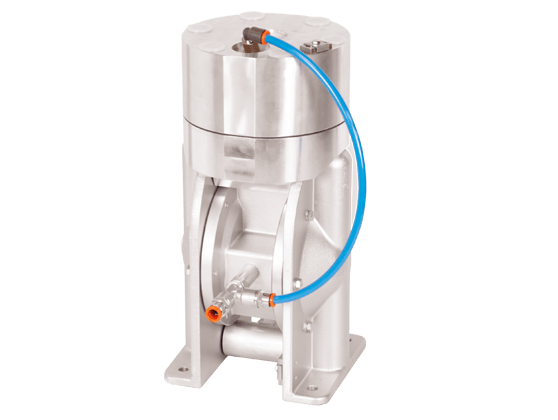

Pumpe s ugrađenim prigušivačem pulsacija | serija TK

Ugrađeni prigušivač pulsacija idealno je rješenje za uklanjanje skokova tlaka u izlaznoj cijevi, gdje je prostor u postrojenju ograničen.
Dostupno za veličine: TRK20, TK50, TK100, TK200

Tapflo Metal Diaphragm Pumps for ATEX Zones with Built-in Pulsation Dampener
Dvostruke pumpe | TT serija

Tapflo crpke metalne serije mogu biti opremljene dvostrukim ulazom/izlazom kako bi se postigle “dvije crpke u jednoj” za miješanje, miješanje i/ili cirkulaciju tekućina. Tekućina u jednoj komori pumpe je odvojena od druge.
Značajke i prednosti:

  • Prijenos dvije različite tekućine, dvije pumpe u jednoj
  • Miješanje dvije tekućine s jednom pumpom (omjer 50/50)
  • Prijenos i povrat tiskarske boje iz skladišta u spremnik za tintu
  • Prijenos i miješanje tekućina s jednom pumpom (primjer instalacije)
Tapflo Metal Diaphragm Pumps with Double Ports

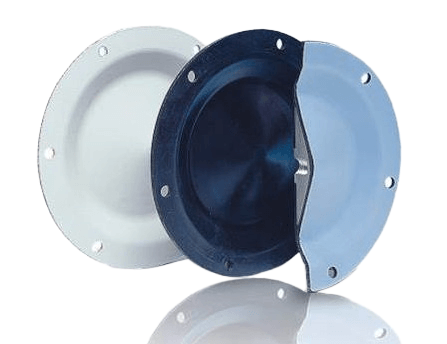

Pumpe s dvostrukom dijafragmom | serija TB

Dizajnirana za opasne primjene, kao što su kemikalije. Upotreba dvostruke dijafragme značajno smanjuje rizik od istjecanja potencijalno opasnih ili vrijednih medija u sustav za raspodjelu zraka i okolinu.

Značajke i prednosti:

  • Zaštita – u slučaju puknuća glavne dijafragme, pumpa se isključuje.
  • Praćenje – neprestano prati pumpe, spremnike, posude i cijevovode na propuštanje.

Topflo TB dvostruka membranska pumpa (tzv. barijerna pumpa) sigurnija je od drugih barijernih sustava dostupnih na tržištu. Dio je našeg asortimana pumpne opreme koja nadzire i reagira na curenja, osiguravajući zadržavanje pumpanog medija.

Za dodatni nadzor pumpe preporučujemo upotrebu dodatne opreme, kao što je alarmni sustav Guardian™.

Tapflo Metal Diaphragm Pumps with Double Diaphragm
Pumpe s pneumatskim pražnjenjem

Kako bismo osigurali automatizaciju procesa, razvili smo sustav za pneumatsko pražnjenje pumpe. Zahvaljujući ovoj funkciji, pumpa se može isprazniti bez potrebe za rastavljanjem s postrojenja.

Dostupno za veličine: T120, T220, T420

Tapflo Metal Diaphragm Pumps with Pneumatic Emptying
Pumpe s podizačima kuglastih ventila | serija TL

Odličan način za pražnjenje pumpe ako se ne može ukloniti iz ugradnje. Jednostavno podignite kuglasti ventil s sjedala ventila kako biste omogućili istjecanje tekućine iz pumpe.

Dostupno za veličine: T70, T120, T220, T420

Tapflo Metal Diaphragm Pumps with Ball Valve Lifters
Certifikati

FDA §21 CFR 177 materijala
FDA (Američka agencija za hranu i lijekove) §21 CFR 177 navodi polimere, npr. gume i plastične materijale koji su odobreni za opremu u kontaktu s prehrambenim proizvodima.

EN 10204 sljedivost materijala
Norma EN 10204 daje vam popis za provjeru i sljedivost materijala korištenih u opremi. 2.1 je opća izjava o usklađenosti sa specifikacijama materijala, dok 3.1 pruža specifične evidencije sve do serije u čeličani (obično samo na metalima u kontaktu s proizvodom).

CE usklađenost
Proizvod klasificiran kao stroj koji nosi oznaku CE ispunjava bitne zdravstvene i sigurnosne zahtjeve EC Direktive o strojevima 2006/42/EEC.

ATEX Direktiva 94/9/EC
Oprema namijenjena i odobrena za siguran rad u potencijalno eksplozivnim atmosferama. Oprema je podijeljena u glavne skupine, kategorije, skupine uređaja i temperaturne klase kako bi se definirala njezina prikladnost u stvarnoj zoni.

  • Dimenzije

  • Metalne verzije

  • Certifikati

Model Maksimalni kapacitet
(l/min)
Priključci
BSP inv.
T25 26 1/2″
T70 78 3/4″
T120 158 1″
T220 330 1 1/2″
T420 570 2″
T820 820 3″

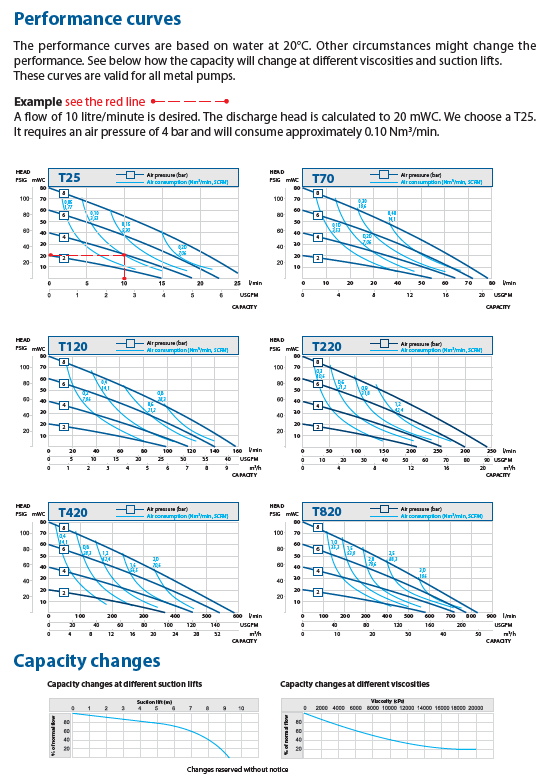

Krivulje performansi
