Parti principali delle pompe centrifughe Progettazione delle pompe centrifughe Curve di prestazione NPSHa e NPSHr Capacità di auto-adescamento NPSHr vs capacità di auto-adescamento Cavitation Configurazioni dei materiali delle pompe centrifughe Principali applicazioni delle pompe centrifughe Parametri chiave per la corretta selezione delle pompe centrifughe Pompe centrifughe – vantaggi e svantaggi Vantaggi delle pompe Tapflo rispetto alla concorrenza Case Study: Pompe industriali nella produzione di alcol Pompe centrifughe Tapflo – accessori Pompe centrifughe customizzate Tapflo Certificazioni FAQ sulle pompe centrifughe
 |
Autore dell’articolo: Georgi Georgiev Responsabile strategico progetti R&S |
Le pompe centrifughe (note anche come pompe cinetiche, pompe a velocità, pompe dinamiche o pompe rotodinamiche) sono tra i tipi di pompe più comunemente utilizzati nelle applicazioni industriali. Come funziona una pompa centrifuga? Esse operano convertendo l’energia meccanica dell’albero motore in energia cinetica tramite una girante rotante. Questa energia cinetica viene quindi trasformata in energia di pressione all’interno del corpo pompa, consentendo al fluido di essere scaricato attraverso l’uscita della pompa.

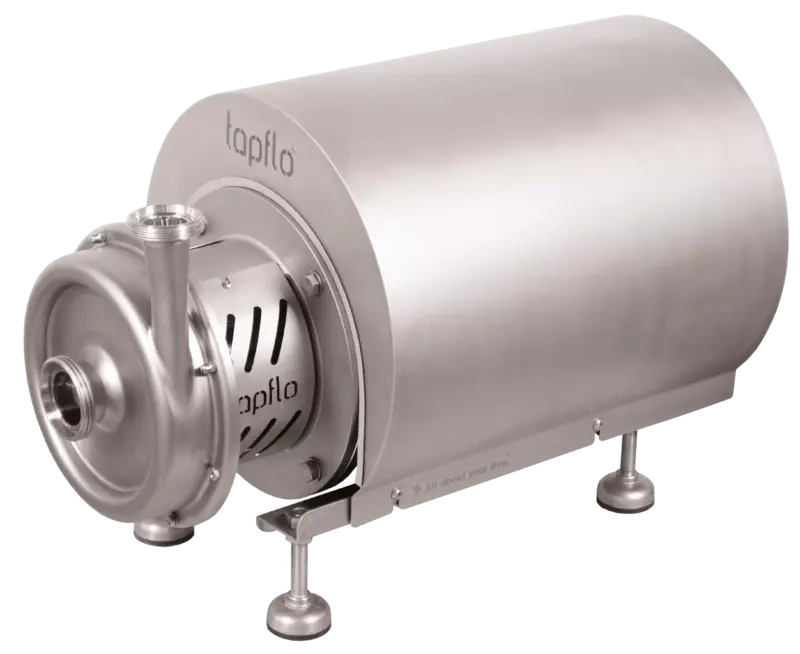

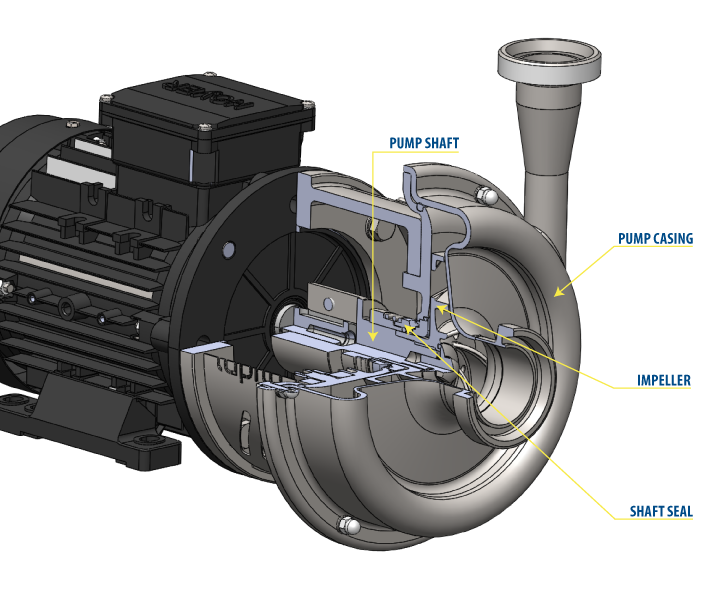

Parti principali della pompa centrifuga
|

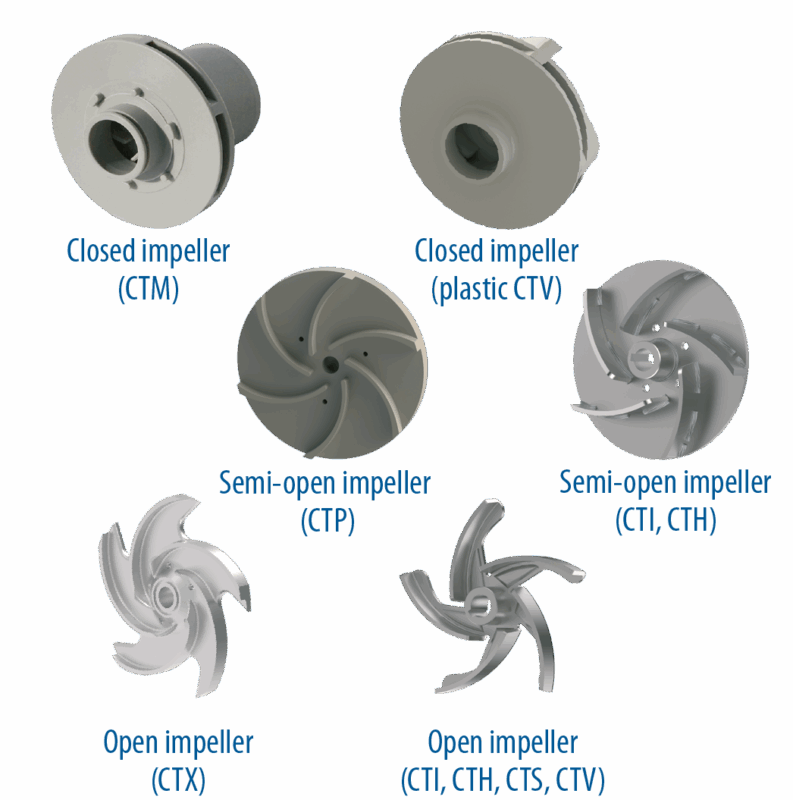

1. Girante. Il componente rotante che impartisce energia cinetica al fluido. Giranti chiuse
Giranti aperte
Giranti semiaperte (o parzialmente aperte)
|
 |
|

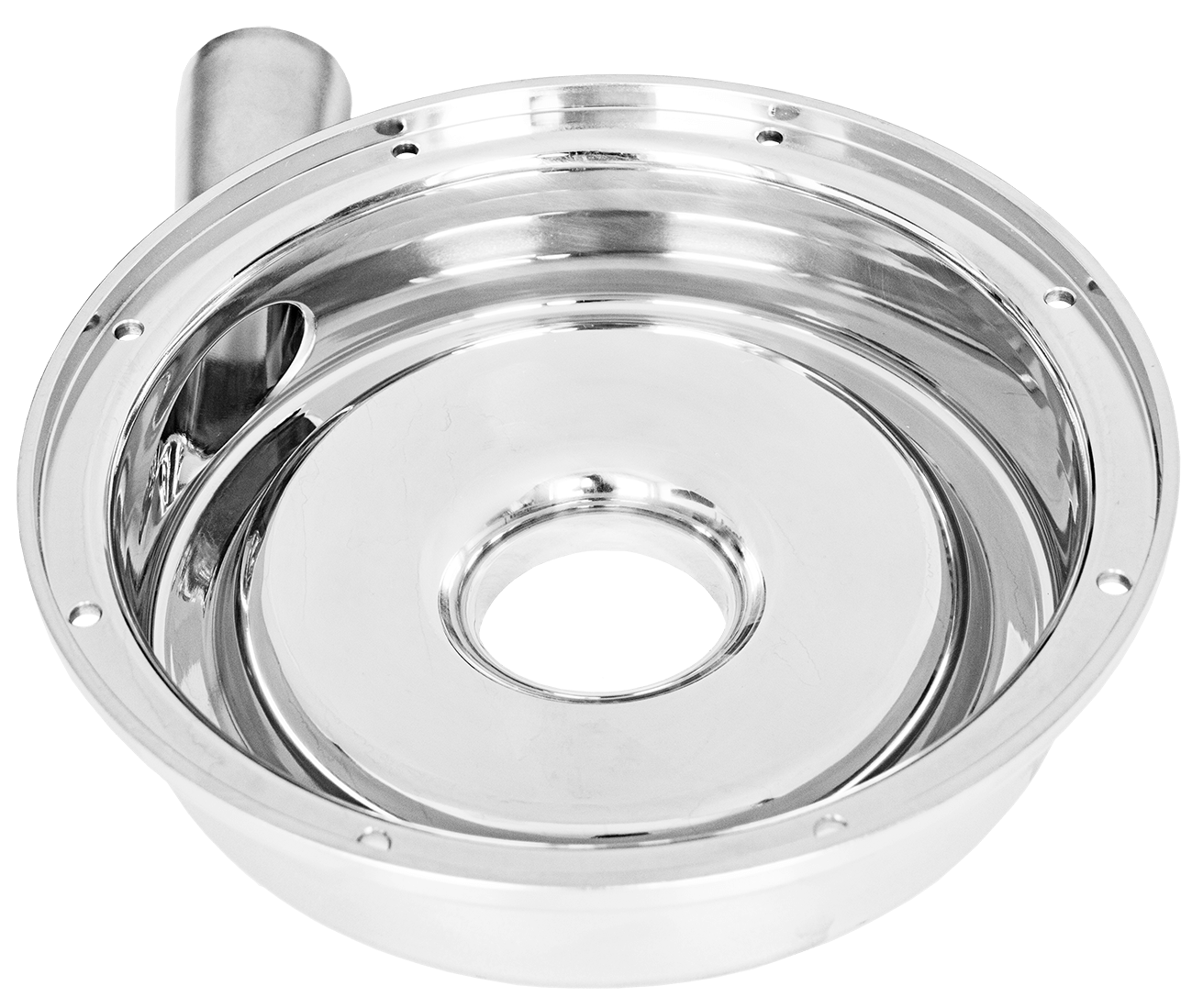

2. Tipi di corpo pompa centrifuga:
|
 |
|
3. Albero pompa. Collega la girante al sistema di azionamento (es. motore). |
|
|
4. Tenute meccaniche:
|
|
|
5. Alloggiamento tenuta. Supporta e racchiude la tenuta meccanica. |
|
|
6. Supporto cuscinetti. Mantiene l’allineamento dell’albero e supporta i carichi radiali e assiali. Le esecuzioni Monoblock (accoppiate strettamente) utilizzano i supporti dei cuscinetti delle trasmissioni (es. motori elettrici). |
|
Sei interessato alle pompe centrifughe? Scopri la nostra offerta
Progettazione di pompe centrifughe
Le pompe centrifughe possono essere classificate in base a vari criteri, tra cui:
Tipo di progettazione: igienica, chimica, petrolchimica e altre, a seconda dei requisiti specifici del settore.
Numero di stadi: a stadio singolo o multistadio, che influisce sulle capacità di pressione della pompa.
Tipo di flusso: a flusso radiale, a flusso misto o a flusso assiale, ciascuno adatto a diverse condizioni di prevalenza e portata.
Metodo di tenuta dell’albero: come tenute meccaniche o trasmissione magnetica (mag drive), a seconda delle esigenze di prevenzione delle perdite.
Design della girante: comprese giranti chiuse, semiaperte (a metà aperte) o aperte, che influenzano l’efficienza e l’idoneità alla gestione di solidi e aria.
Ogni design è sviluppato per specifiche applicazioni industriali e condizioni operative, garantendo prestazioni ottimali, affidabilità e conformità ai requisiti di processo.
Curve di prestazione
Le curve di prestazione (o caratteristiche) delle pompe centrifughe illustrano la relazione tra portata (Q), prevalenza (H), potenza all’albero (P), rendimento (η) e prevalenza netta positiva di aspirazione richiesta (NPSHr), tipicamente a velocità costante o entro specifici intervalli di velocità. Ogni dimensione di pompa all’interno di una data serie copre un intervallo QH definito tramite la rifilatura della girante, massimizzando la copertura QH totale dell’intera serie. Tuttavia, a causa dei crescenti costi energetici e del fatto che le pompe raggiungono solitamente la loro massima efficienza al diametro massimo della girante, la selezione delle pompe centrifughe basata sulle curve QHP a velocità variabili (tramite controllo di velocità anziché rifilatura della girante) sta diventando sempre più comune.

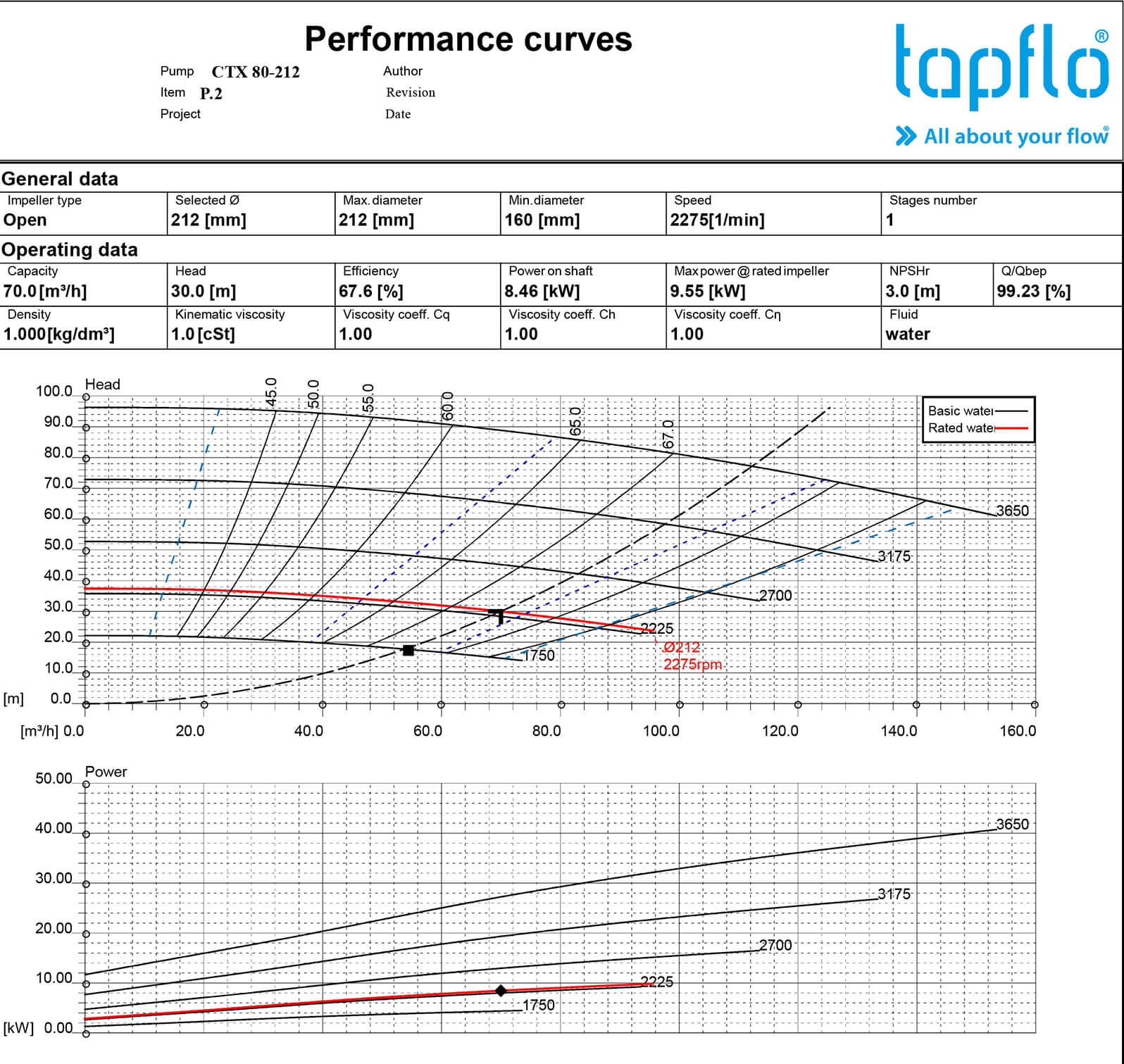

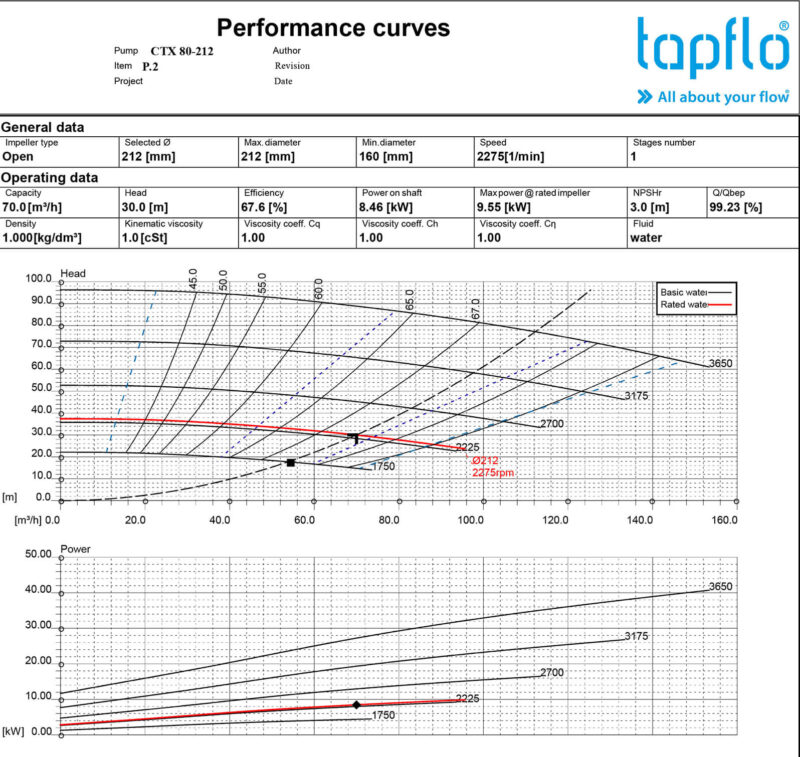

| Curve di prestazione serie Tapflo CTX per selezione per velocità |

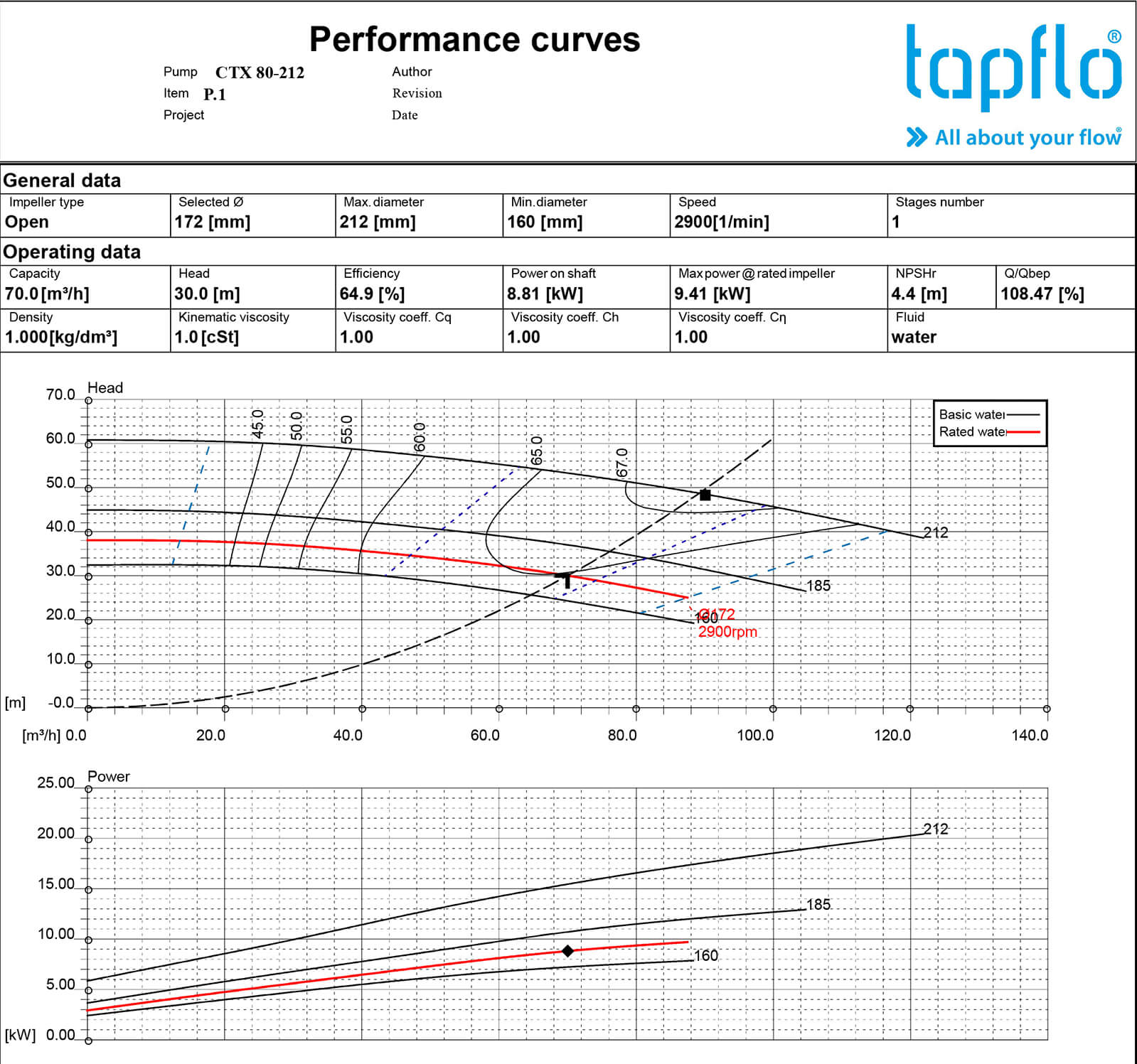

Curve di prestazione serie Tapflo CTX per selezione per diametro girante |
NPSHa e NPSHr
NPSHa (Net Positive Suction Head available) è la pressione netta (o prevalenza) disponibile all’ingresso della pompa per evitare che il liquido vaporizzi e causi cavitazione. Viene calcolato in base ai seguenti fattori:
La pressione nel serbatoio di aspirazione può essere in vuoto, atmosferica o pressurizzata, a seconda del progetto del sistema. La prevalenza statica di aspirazione (positiva se il livello del liquido è sopra la pompa, negativa se sotto). Meno le perdite di carico nella tubazione di aspirazione e nei suoi componenti (ad es. filtri, curve, valvole). Meno la pressione di vapore del liquido alla temperatura di esercizio.
In termini di formula: NPSHa = (Htank + Hstatic – Hlosses) – Hvapor
Dove:
Htank è la pressione assoluta sulla superficie del liquido nel serbatoio di aspirazione, Hstatic è la prevalenza statica (positiva o negativa), Hlosses include le perdite di carico per attrito e le perdite di carico localizzate nella tubazione di aspirazione, Hvapor è la pressione di vapore del liquido alla temperatura di pompaggio.
NPSHr (Net Positive Suction Head required) è la minima prevalenza netta positiva richiesta all’ingresso della pompa per evitare la cavitazione durante il funzionamento. Viene determinata tramite test NPSH standardizzati eseguiti dal produttore della pompa per ogni specifico modello di pompa in condizioni controllate.
L’NPSHa deve essere sempre superiore all’NPSHr (Net Positive Suction Head richiesto dalla pompa) per evitare la cavitazione e garantire un funzionamento affidabile della pompa. Viene comunemente raccomandata una margine di sicurezza minimo di 0,5 metri, sebbene questo valore possa variare a seconda degli standard industriali specifici o dei requisiti aziendali. Questo margine dovrebbe anche tenere conto dei potenziali aumenti di temperatura del liquido all’interno della pompa, che possono aumentare la pressione di vapore e ridurre l’NPSHa effettivo. Mantenere un margine adeguato aiuta a prevenire la cavitazione, che può portare al danneggiamento dei componenti della pompa, a una ridotta efficienza e a tempi di inattività operativi.
L’NPSHr delle pompe centrifughe può essere ridotto (cioè migliorato) utilizzando un induttore, che è una piccola girante a flusso assiale installata all’ingresso della pompa. L’induttore aumenta la pressione del fluido prima che entri nella girante principale della pompa, migliorando così le prestazioni di aspirazione della pompa e riducendo il rischio di cavitazione in condizioni di NPSHa basse.
Capacità autoadescanti
La capacità autoadescante delle pompe centrifughe si riferisce alla loro capacità di evacuare l’aria dalla linea di aspirazione e creare un vuoto parziale, consentendo al liquido di essere sollevato e alla tubazione di aspirazione di essere adescata in applicazioni che coinvolgono un dislivello di aspirazione negativo. Questa caratteristica consente alla pompa di iniziare a pompare liquido senza la necessità di riempire manualmente la tubazione di aspirazione.

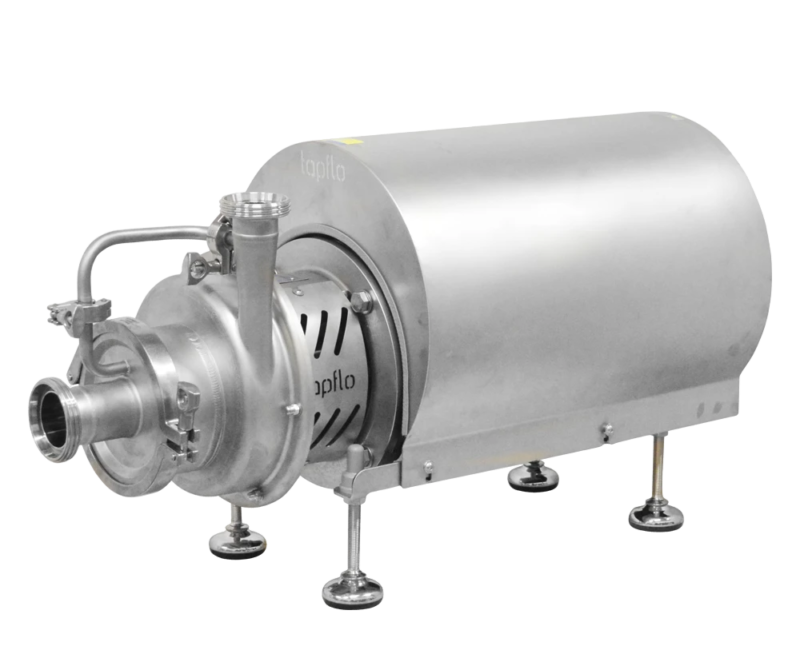

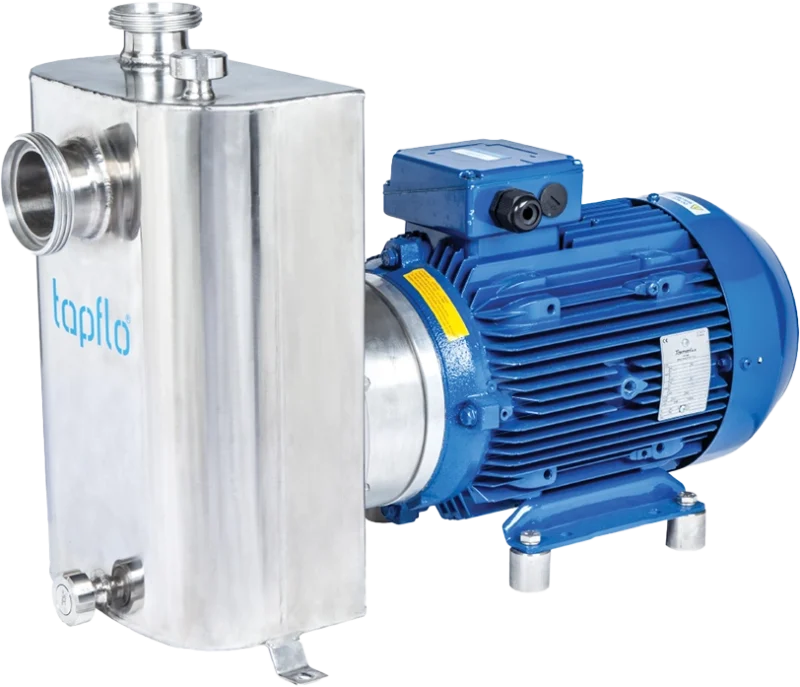

| Serie CTXS autoadescante Tapflo | Serie CTS autoadescante Tapflo |
 |
 |
NPSHr vs capacità di auto-adescamento
NPSHr e la capacità di auto-adescamento sono spesso fraintesi e associati erroneamente l’uno all’altro. Molti professionisti del settore presumono erroneamente che la capacità di auto-adescamento di una pompa corrisponda direttamente alla prevalenza netta di aspirazione (o sollevamento per aspirazione) che può gestire. In realtà, questi sono due concetti separati:
La capacità di auto-adescamento si riferisce unicamente alla capacità della pompa di evacuare l’aria dalla linea di aspirazione e creare il vuoto per auto-adescarsi senza intervento manuale.
NPSHr (Net Positive Suction Head required), d’altra parte, determina se una pompa può funzionare senza cavitazione in una data condizione di aspirazione ed è il parametro chiave per valutare quanta prevalenza negativa di aspirazione una pompa può gestire.
Ironicamente, le pompe autoadescanti richiedono spesso un NPSHr più elevato rispetto alle pompe centrifughe convenzionali, rendendole meno adatte per applicazioni con elevata aspirazione negativa, nonostante la loro capacità autoadescante.
Cavitazione
La cavitazione si verifica quando la pressione nella tubazione di aspirazione o all’interno della pompa scende al di sotto o al di sotto della pressione di vapore del liquido pompato alla temperatura di esercizio. Ciò provoca la vaporizzazione del liquido, formando bolle di vapore. Man mano che queste bolle si spostano in regioni di pressione superiore alla pressione di vapore all’interno della pompa, collassano violentemente (implodono).
Le implosioni generano microgetti ad alta energia in pochi microsecondi, verificandosi più di cento volte al secondo. Questi getti possono superare velocità di 50 m/s, con pressioni locali che raggiungono diverse migliaia di bar. Tali condizioni estreme possono portare a una grave erosione dei componenti della pompa, a un aumento del rumore e delle vibrazioni, a una riduzione dell’efficienza e persino a un guasto meccanico.
Configurazioni dei materiali delle pompe centrifughe
La selezione dei materiali per le pompe centrifughe industriali è fondamentale e deve essere adattata al liquido specifico pompato e ai requisiti del settore in cui la pompa viene utilizzata. La comprensione delle scelte dei materiali è essenziale quando si analizzano le tipiche applicazioni delle pompe centrifughe, poiché le pompe sono ampiamente utilizzate per trasportare fluidi con proprietà chimiche e fisiche molto diverse:
- Sostanze chimiche aggressive possono richiedere pompe realizzate interamente in materiali plastici (come polipropilene o PVDF), che offrono un’eccellente resistenza alla corrosione dove i metalli si corroderebbero altrimenti.
- Nelle applicazioni alimentari, delle bevande e farmaceutiche, possono essere utilizzati solo materiali certificati per il contatto con prodotti alimentari, come l’acciaio inossidabile (tipicamente AISI 316L o 316Ti) ed elastomeri conformi alla FDA. Questi materiali devono inoltre soddisfare gli standard di progettazione igienica (ad esempio, EHEDG o 3-A).
- Il materiale delle facce della tenuta meccanica è anch’esso cruciale. Le facce della tenuta non devono solo resistere all’attacco chimico del fluido pompato, ma anche essere compatibili con le proprietà di lubrificazione idrodinamica di tale fluido. Le combinazioni comuni includono carbonio contro carburo di silicio o carburo di silicio contro carburo di silicio, a seconda dell’abrasività, della temperatura e della viscosità dell’applicazione.

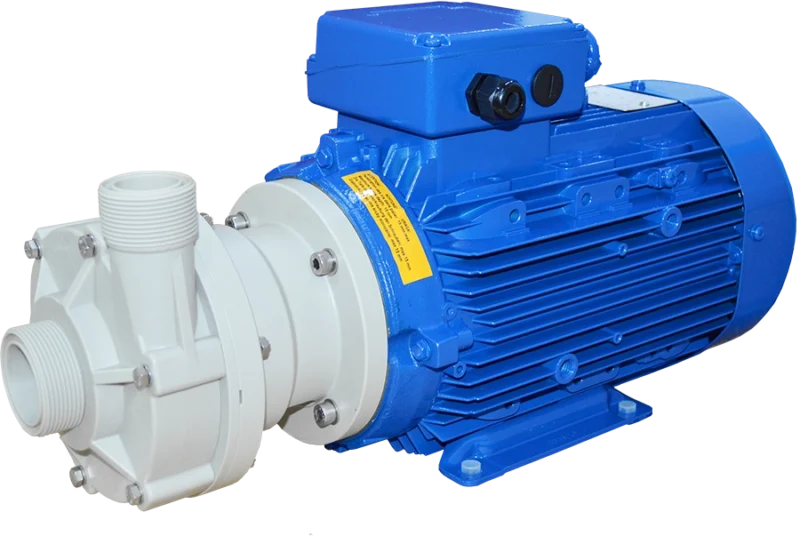

| Tapflo CTX o CT in ss316L | Tapflo CTP o CTM |
 |
|
Principali applicazioni delle pompe centrifughe
|
|
|
|
|
|
Non sei sicuro di quale pompa sia giusta per te? Contatta i nostri esperti!
Parametri chiave per una corretta selezione della pompa centrifuga
La corretta selezione della pompa dipende da diversi parametri critici. Se uno di questi manca o è specificato in modo errato, ciò può portare a prestazioni scadenti, guasti prematuri o funzionamento non sicuro.
|
Punto di lavoro (punto operativo):
|
Proprietà del liquido:
|
|
Condizioni del sistema:
|
Condizioni ambientali:
|
La mancata considerazione o la specificazione errata di uno qualsiasi di questi fattori può comportare una selezione errata della pompa, con conseguente inefficienza, cavitazione, guasto della tenuta o non conformità ai requisiti di sicurezza o di processo.
Pompe centrifughe – Vantaggi e svantaggi
Vantaggi:
Elevata efficienza per liquidi a bassa viscosità:
Le pompe centrifughe sono altamente efficienti quando pompano fluidi a bassa viscosità come acqua, alcol e prodotti chimici leggeri.
Ideali per applicazioni ad alta capacità:
Sono adatte per applicazioni che richiedono grandi portate a prevalenze moderate o elevate.
Design compatto:
Rispetto alle pompe volumetriche rotative e alternative, le pompe centrifughe hanno generalmente dimensioni complessive più ridotte e sono più facili da installare e mantenere.
Capacità multistadio:
Le pompe centrifughe multistadio sono ampiamente utilizzate per ottenere prevalenze molto elevate (ad esempio, oltre 2000 metri) pur gestendo portate significative, il che le rende ideali per applicazioni ad alta pressione come l’acqua di alimentazione delle caldaie, il drenaggio delle miniere e l’approvvigionamento idrico di edifici alti.
Limitazioni:
Non efficienti per fluidi ad alta viscosità:
L’efficienza diminuisce significativamente all’aumentare della viscosità del fluido
Efficacia limitata per applicazioni a basso flusso o di dosaggio:
Le pompe centrifughe non sono ideali per capacità molto piccole o dove è richiesto un dosaggio/misurazione preciso. In tali casi, le pompe volumetriche potrebbero essere una scelta migliore.
Vantaggi delle pompe Tapflo rispetto alla concorrenza
Le pompe centrifughe Tapflo sono progettate con una filosofia “la semplicità prima di tutto”, che le rende facili da mettere in servizio, utilizzare e mantenere. L’approccio progettuale privilegia la funzionalità, l’affidabilità e la pulibilità, senza complessità non necessarie.
In qualità di fondatore e visionario del Tapflo Group, il Sig. Börje Johansson sottolinea spesso che “la semplicità è arte” e che i prodotti Tapflo non dovrebbero essere più complessi del necessario per soddisfare i requisiti essenziali di resistenza meccanica, design igienico e affidabilità operativa.
Questa filosofia si traduce in diversi vantaggi per il cliente:
Riduzione dei tempi e dei costi di manutenzione
Funzionamento intuitivo
Elevata affidabilità con meno componenti soggetti a usura o guasti
Facilità di pulizia e conformità agli standard di settore
Il concetto di progettazione Tapflo garantisce prestazioni ottimali in un’ampia gamma di applicazioni, mantenendo bassi i costi di gestione.
Non perderti i video di Tapflo – guardali subito e scopri come le pompe Tapflo possono migliorare le tue operazioni.
Pompe centrifughe Tapflo – Accessori
Le pompe centrifughe Tapflo possono essere dotate di un’ampia gamma di accessori per soddisfare diverse esigenze di processo e condizioni di installazione. Le opzioni disponibili includono:
- Cofani igienici. Garantiscono protezione e pulizia, specialmente nelle applicazioni alimentari, delle bevande e farmaceutiche.
- Piedini regolabili. Facilitano l’allineamento e il livellamento durante l’installazione.
- Supporti a staffa. Forniscono un montaggio stabile e sicuro su fondamenta o telai di base.
- Inverter di frequenza integrati (VFD). Consentono un controllo preciso della velocità e della portata della pompa per una migliore efficienza energetica e flessibilità di processo.
- Induttori. Migliorano le prestazioni di aspirazione riducendo l’NPSHr, ideali per applicazioni con basso NPSHa.
- Sistemi di liquido di raffreddamento e di buffer. Garantiscono un funzionamento affidabile della tenuta meccanica in applicazioni difficili o sensibili, proteggendo da funzionamento a secco, contaminazione e perdite.
- Design personalizzati. Configurazioni speciali possono essere sviluppate per soddisfare specifici requisiti del cliente o sfide applicative uniche.
Pompe centrifughe personalizzate Tapflo

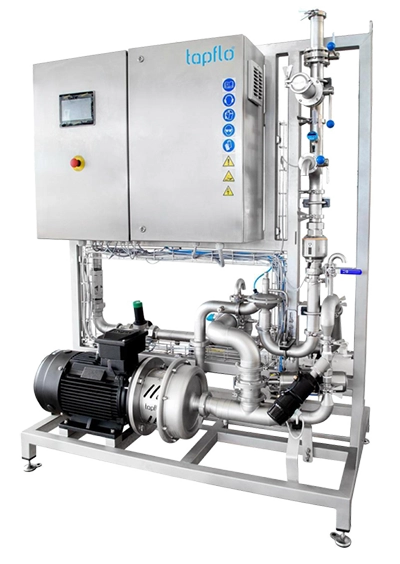

Oltre alle sue gamme standard di pompe industriali, Tapflo Group offre sistemi di pompe centrifughe personalizzate tramite il suo dipartimento dedicato Tapflo Solutions. Questa divisione specializzata si concentra sulla progettazione e sulla fornitura di unità complete chiavi in mano, su misura per soddisfare le specifiche esigenze dei clienti.
|
I sistemi personalizzati Tapflo possono includere:
Questi sistemi sono sviluppati secondo le specifiche del cliente e le esigenze di processo, fornendo soluzioni completamente integrate e pronte all’installazione che riducono i tempi di ingegnerizzazione, garantiscono la compatibilità e semplificano la messa in servizio. |
 |
Certificazioni
Le pompe centrifughe igieniche Tapflo sono progettate in conformità con i rigorosi standard sanitari 3-A ed EHEDG, garantendo l’idoneità all’uso nelle applicazioni alimentari, delle bevande e farmaceutiche.
Inoltre, molti modelli di pompe Tapflo sono certificati ATEX, rendendoli adatti al funzionamento in ambienti a rischio di esplosione, in conformità con la Direttiva ATEX 2014/34/UE.
Queste certificazioni confermano l’impegno di Tapflo per la sicurezza, l’igiene e la conformità normativa in un’ampia gamma di settori industriali.
Domande frequenti sulle pompe centrifughe
|
Cosa considerare quando si acquista una pompa centrifuga La scelta di una pompa centrifuga dovrebbe basarsi esclusivamente su dati accurati e completi relativi all’applicazione e specifici del settore. È essenziale che la scelta venga revisionata e confermata da esperti del produttore della pompa, soprattutto quando la pompa svolge un ruolo critico nel vostro processo produttivo. La scelta di una pompa centrifuga adatta alle specifiche proprietà del fluido, alle condizioni operative e al design complessivo del sistema di tubazioni garantisce efficienza e affidabilità a lungo termine. Per una selezione affidabile e corretta della pompa, è importante condividere l’esperienza operativa con le pompe esistenti utilizzate in applicazioni simili. Molti problemi delle pompe sorgono non perché la pompa sia stata selezionata in modo errato, ma perché i dati dell’applicazione forniti durante il processo di selezione erano imprecisi o incompleti. In molti casi, le pompe che oggi funzionano bene hanno dovuto essere aggiornate o modificate durante la messa in servizio o l’uso a lungo termine. Purtroppo, i dati originali dell’applicazione su cui si basava la selezione iniziale spesso non vengono aggiornati per riflettere questi cambiamenti. Ciò crea un divario di conoscenza che può portare a problemi ricorrenti nelle future selezioni di pompe. È importante ricordare che uno degli asset più preziosi per un utente finale di pompe è l’esperienza accumulata con le attrezzature esistenti. Sfruttare questa conoscenza e mantenere registri aggiornati delle modifiche, delle prestazioni e delle condizioni operative — inclusi gli aggiustamenti apportati al sistema di tubazioni — è fondamentale per prendere decisioni di acquisto informate ed efficaci. |
|
Come utilizzare correttamente le pompe centrifughe e migliorarne l’efficienza Per un funzionamento affidabile, ogni pompa centrifuga dovrebbe funzionare al punto di lavoro o nell’intervallo per cui è stata selezionata. Per raggiungere questo obiettivo, gli operatori devono monitorare e controllare le condizioni di aspirazione e mandata, oltre a garantire che la pompa stessa sia in buone condizioni operative. Oltre ad avere operatori ben addestrati, uno dei fattori più critici per il corretto funzionamento della pompa è l’uso di adeguata strumentazione di monitoraggio e controllo. Una pompa industriale senza monitoraggio della pressione sia sul lato di aspirazione che su quello di mandata è come un’auto senza cruscotto. Alcuni conducenti potrebbero credere di poter “sentire” la velocità o la temperatura del motore, ma questa è ampiamente considerata una cattiva pratica. Un errore simile viene spesso commesso dagli utenti di pompe industriali che si affidano all’intuizione piuttosto che ai dati. Allo stesso modo, far funzionare una pompa centrifuga senza la possibilità di regolare la pressione di mandata è come guidare un’auto senza volante. Potrebbe funzionare su un percorso rettilineo, ma nel momento in cui le condizioni cambiano, si perde il controllo. Nelle applicazioni reali, le condizioni di aspirazione e mandata fluttuano spesso, quindi il funzionamento statico è raramente efficiente o sostenibile. Per mantenere prestazioni ottimali e migliorare l’efficienza in condizioni variabili, è consigliabile implementare un controllo manuale o automatico intelligente della velocità della pompa e/o della pressione di mandata. Gli azionamenti a frequenza variabile (VFD) e i sistemi di automazione stanno diventando sempre più convenienti, soprattutto con l’aumento dei costi energetici. Di conseguenza, tali sistemi stanno rapidamente diventando lo standard del settore e le aziende dovrebbero iniziare a prepararsi per la loro ampia adozione. |
|
Come le pompe centrifughe gestiscono i fluidi abrasivi? Le pompe centrifughe progettate per gestire fluidi abrasivi (comunemente note come pompe per fanghi) sono specificamente ingegnerizzate per pompare liquidi contenenti alte concentrazioni di particelle solide, spesso fino al 60% in volume. Queste pompe sono costruite con caratteristiche robuste per resistere all’usura causata da materiali abrasivi. Le principali considerazioni di progettazione includono:
Nel complesso, il pompaggio efficace di fluidi abrasivi richiede non solo il giusto design della pompa, ma anche una corretta gestione delle tenute, la selezione dei materiali e i sistemi di lavaggio. |
|
Come le pompe centrifughe gestiscono i fluidi ad alta viscosità? In teoria, non esiste un limite superiore di viscosità per i fluidi che le pompe centrifughe possono gestire. Una battuta comune nel settore dice: “Se una pompa centrifuga non può gestire un fluido a causa della sua alta viscosità, una pompa centrifuga più grande può farlo.” Sebbene umoristica, questa affermazione riflette una verità: con un dimensionamento e un design appropriati, le pompe centrifughe possono effettivamente essere utilizzate per applicazioni ad alta viscosità. Ad esempio, grandi pompe centrifughe vengono utilizzate con successo per trasportare petrolio greggio con viscosità fino a 5.000 cP. In questi casi, le pompe centrifughe sono spesso preferite alle pompe volumetriche (a spostamento positivo) perché offrono:
Sebbene le pompe volumetriche offrano tipicamente una maggiore efficienza con fluidi viscosi, le loro dimensioni e costi significativamente maggiori per applicazioni ad alto flusso le rendono meno attraenti in alcuni settori. Tuttavia, è importante notare che le pompe centrifughe sono tipicamente progettate per un intervallo di viscosità massimo a seconda della loro applicazione prevista. Per le pompe utilizzate in settori come quello alimentare, farmaceutico e chimico, questo intervallo rientra solitamente tra 150 cSt e 500 cSt. All’interno di questo intervallo, le pompe centrifughe, specialmente con bassa prevalenza, possono ancora funzionare in modo più efficiente e competitivo. |
|
Le pompe centrifughe sono autoadescanti? La maggior parte delle pompe centrifughe standard non sono autoadescanti. Richiedono che il corpo pompa e la linea di aspirazione siano riempiti di liquido prima dell’avviamento. Se operate a secco o con aria nel sistema, non riusciranno a generare aspirazione e possono danneggiarsi. Tuttavia, esistono speciali design di pompe centrifughe che sono autoadescanti. Queste pompe sono in grado di evacuare l’aria dalla linea di aspirazione e creare un vuoto per sollevare il fluido da un livello inferiore alla pompa senza assistenza di adescamento esterna. Nonostante questa comodità, le pompe centrifughe autoadescanti sono generalmente meno efficienti dei design standard a causa della loro geometria interna più complessa. Inoltre, i modelli autoadescanti hanno tipicamente una maggiore NPSHr (Net Positive Suction Head required), che limita la loro capacità di gestire un significativo dislivello di aspirazione (testa di aspirazione negativa). A causa di queste limitazioni, le pompe centrifughe standard non autoadescanti sono spesso preferite per applicazioni che coinvolgono:
In tali casi, viene utilizzato un sistema di adescamento separato per riempire la linea di aspirazione e il corpo pompa prima dell’avviamento. Questi sistemi funzionano solo durante l’adescamento e vengono poi arrestati e isolati. Le soluzioni di adescamento comuni includono:
Questo approccio combina l’efficienza e le prestazioni delle pompe centrifughe standard con le capacità di autoadescamento. |
|
I problemi più comuni derivanti dall’uso improprio delle pompe centrifughe e come evitarli? Una selezione, installazione o funzionamento improprio delle pompe centrifughe può portare a numerosi problemi di prestazioni e affidabilità. Di seguito sono riportati alcuni dei problemi più frequenti, le loro cause e come evitarli: Problemi comuni:
Come evitare questi problemi:
Implementando queste migliori pratiche e investendo in formazione adeguata e strumentazione di sistema, molti dei problemi più comuni delle pompe centrifughe possono essere prevenuti, con conseguente maggiore durata utile, maggiore affidabilità e minori costi operativi. |
| Maggiori informazioni sulle pompe centrifughe Tapflo: worldpumps.com |
