Cos’è una pompa a tubo o pompa peristaltica? Come funzionano le pompe a tubo? Vantaggi e sfide delle pompe a tubo Applicazioni delle pompe a tubo Cosa cercare quando si seleziona una pompa a tubo? Da cosa dipende il prezzo di un tubo? Manutenzione e pulizia delle pompe a tubo Riepilogo
|
|
Autore dell’articolo: Leszek Świerszcz Specialista Marketing e PR |
Cos’è una pompa a tubo o pompa peristaltica?
Il tubo, realizzato con vari materiali, si adatta al liquido trasferito. Viene schiacciato da un set di rulli o pattini per spostare il liquido. Le pompe a tubo a bassa pressione sono efficaci per pressioni di scarico fino a 4 bar. L’attrito sul tubo con i rulli è basso, quindi il tubo necessita solo di essere lubrificato con grasso siliconico. I rulli possono essere regolati, tramite staffe o spessori a seconda delle dimensioni della pompa.

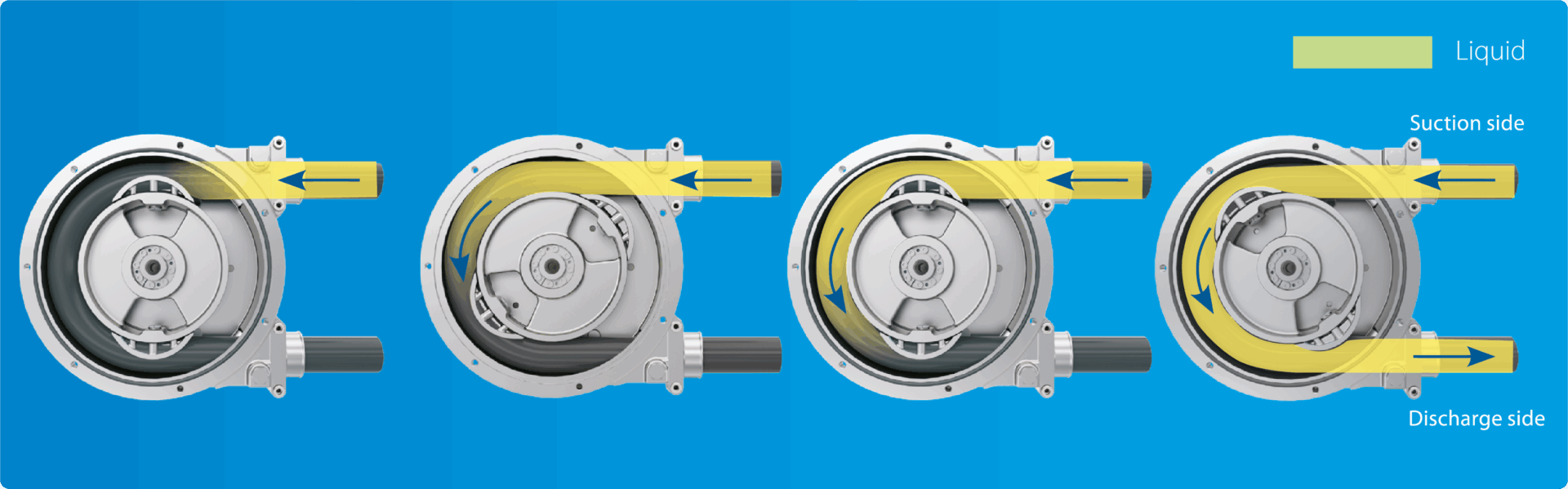

Come funzionano le pompe a tubo o peristaltiche?

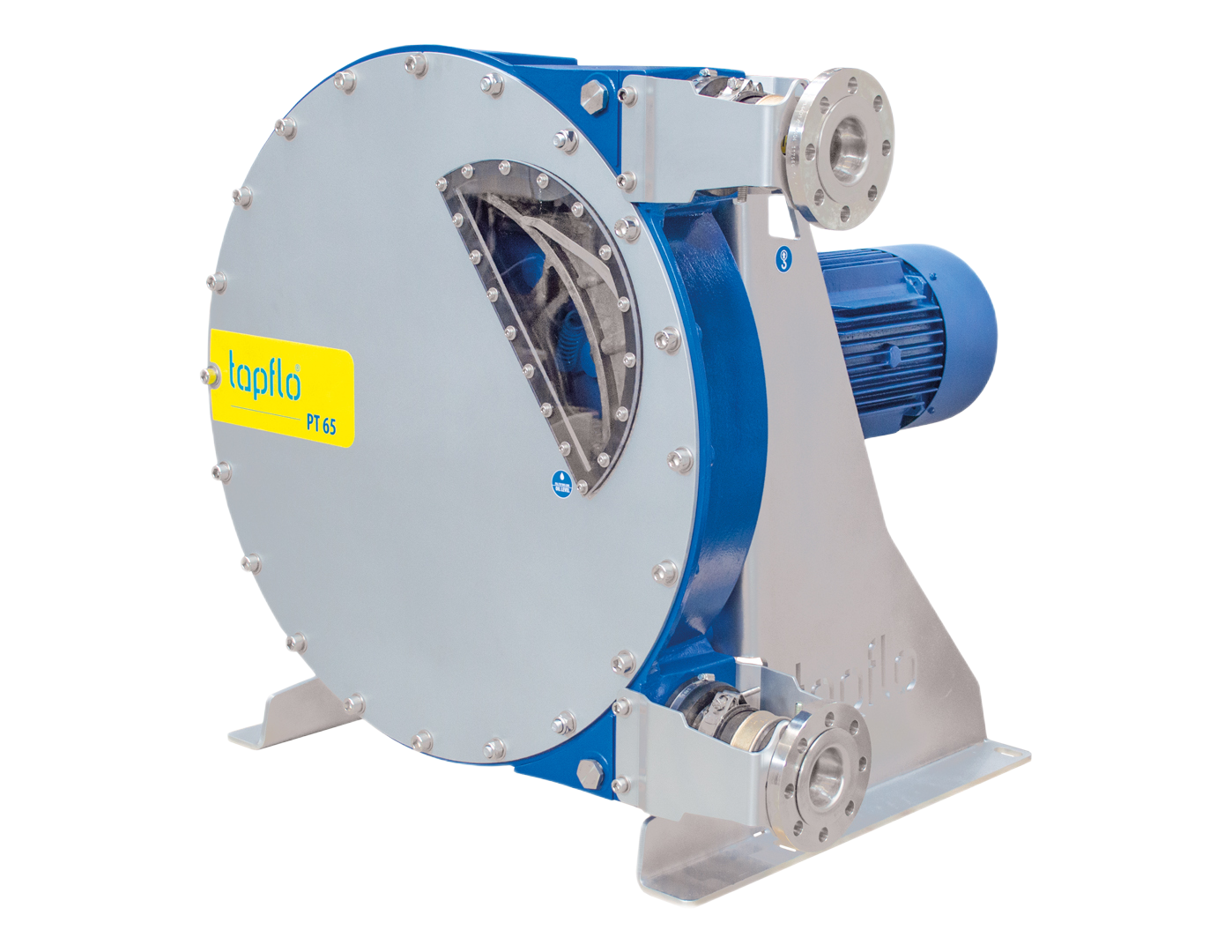

Le pompe a tubo ad alta pressione PT hanno un design a pattino.
La pompa genera attrito e calore durante la compressione del tubo, pertanto è necessaria una lubrificazione costante con glicerina per dissipare il calore. Questo design consente alla pompa di operare a pressioni di scarico più elevate fino a 15 bar, evitando qualsiasi blocco e ottimizzando quindi la durata del tubo.

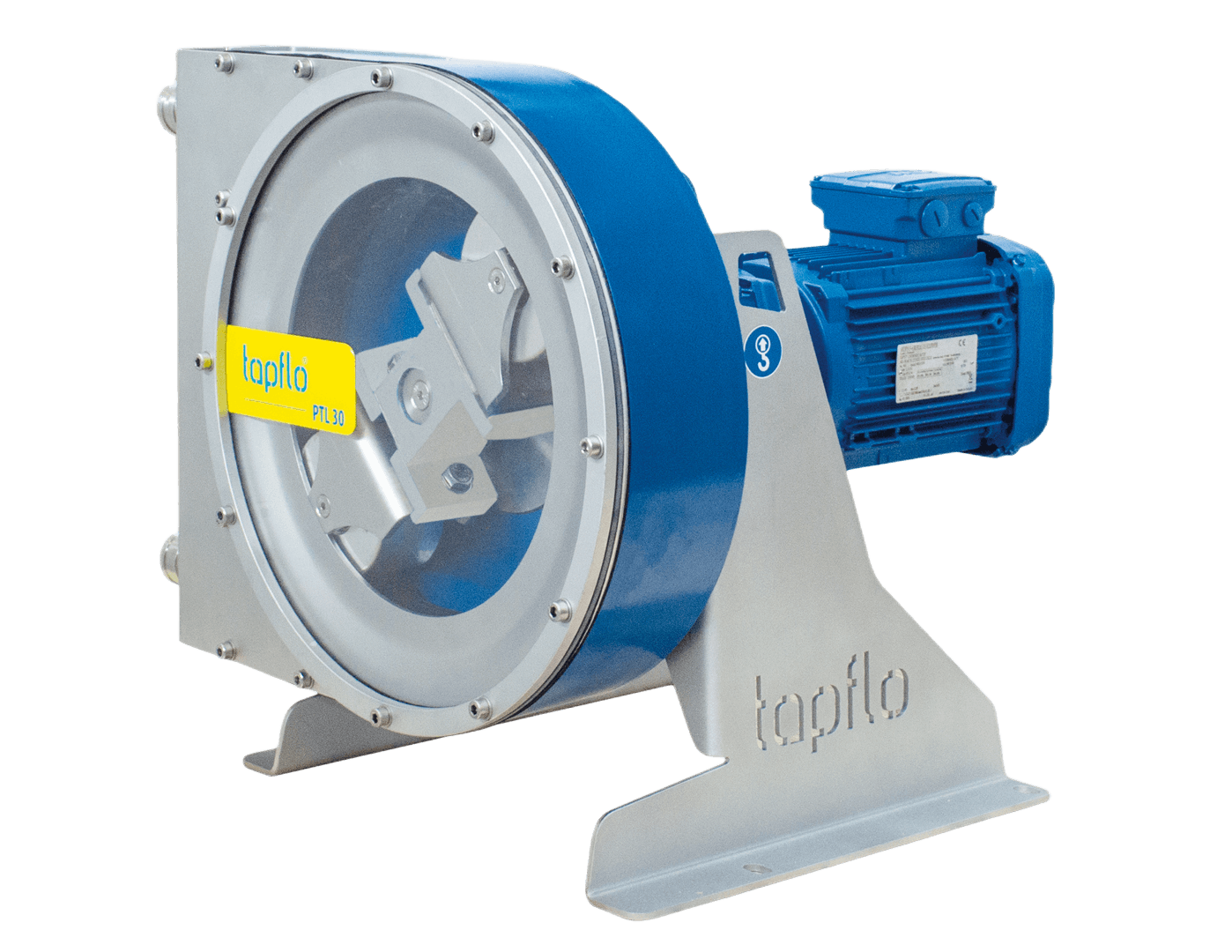

Le pompe a tubo PTL a bassa pressione hanno un design a rulli.
Questo design è efficace per pressioni di scarico fino a 4 bar. L’attrito sul tubo con i rulli è inferiore, quindi il tubo necessita solo di essere lubrificato con grasso siliconico. I rulli possono essere regolati, sia tramite staffe che tramite spessori a seconda delle dimensioni della pompa.
Vantaggi e sfide delle pompe a tubo
Caratteristiche e vantaggi
Pompaggio di liquidi difficili. Le pompe a tubo sono adatte per pompare in modo efficiente liquidi altamente abrasivi, corrosivi e viscosi contenenti particelle.
Facilità di manutenzione, tempi di fermo ridotti. Manutenzione senza problemi e tempi di fermo minimi grazie a pochi componenti e all’assenza di guarnizioni.
Facilità d’uso. Funzionamento intuitivo senza la necessità di personale specializzato.
Soluzione conveniente. Costo Totale di Possesso (TCO) per soluzioni di pompaggio economiche.
Prestazioni senza turbolenze. Pompaggio fluido e delicato anche con liquidi altamente abrasivi o sensibili, minimizzando l’usura e garantendo operazioni ottimali.
Ampie opzioni di configurazione. La connessione della pompa offre una vasta gamma di tipi e orientamenti.
Autoadescante Efficiente autoadescamento con una capacità di aspirazione superiore fino a -0,9 bar.
Gestione di fluidi ad alta viscosità. Prestazioni affidabili con la capacità di pompare liquidi con viscosità fino a 100.000 cP.
Funzionamento reversibile. Funzionalità versatile per varie applicazioni con un facile cambio di direzione di rotazione.
Flusso regolabile e dosaggio preciso. Flessibilità nelle portate e precisione di dosaggio di circa ±5% regolando la velocità, ad esempio con un convertitore di frequenza.
Sicura in marcia a secco. Sicura in marcia a secco, eliminando la necessità di monitoraggio e garantendo facilità d’uso e tranquillità.
Sfide e soluzioni delle pompe a tubo
 |

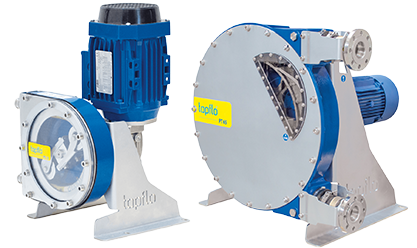

DIMENSIONI DELLA POMPA Soluzione: Le pompe a tubo TAPFLO hanno di serie:
Tutte le taglie più grandi di pompe a tubo PT (PT80-PT125) offrono anche un riduttore verticale di serie |
 |

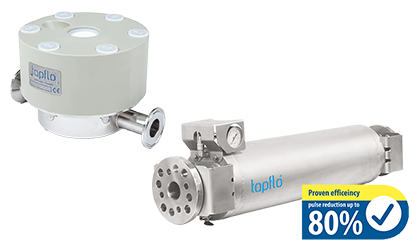

PULSATIONS: LE POMPE A TUBO GENERANO PULSAZIONI A causa del loro specifico design della pompa, le pompe a tubo generano un flusso pulsante. Soluzione: TAPFLO offre un’ampia gamma e diverse dimensioni di smorzatori di pulsazioni. Gli smorzatori DT o DPT ridurranno le pulsazioni fino all’80%. |
 |

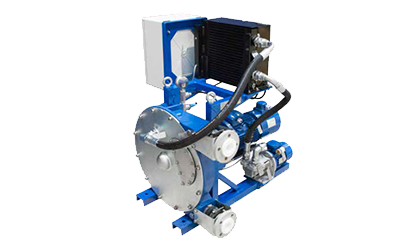

L’ALTA TEMPERATURA DEL LIQUIDO RIDUCE LA DURATA DEL TUBO La durata del tubo è significativamente ridotta con una temperatura del liquido superiore a 80°C. Soluzione: TAPFLO offre speciali sistemi di raffreddamento per ridurre la temperatura all’interno del corpo pompa |
 |

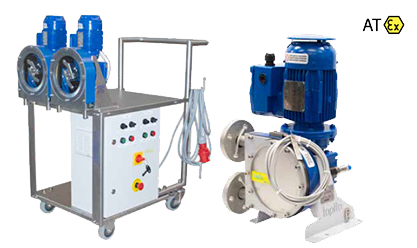

LE POMPE A TUBO SONO POMPE STANDARD? O POMPE SPECIALI? Le pompe a tubo sono pompe standard, ma possono essere personalizzate in base alle tue esigenze Soluzione: TAPFLO Solutions offre soluzioni “build in house” e “plug and play” che si adattano al meglio alle tue esigenze. |

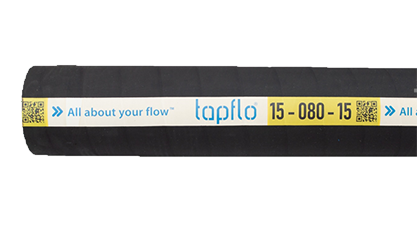

Ottimizzazione della durata del tubo
Tecnologia avanzata di progettazione dei tubi
 |
In Tapflo ci siamo concentrati sulla riduzione dell’usura dei tubi e i nostri ingegneri dedicati sono completamente immersi in questa importante missione. Di conseguenza, i nostri tubi Tapflo appena aggiornati superano la concorrenza, durando circa il 30% in più rispetto a qualsiasi altro tubo sul mercato. I nuovi tubi Tapflo sono caratterizzati da una superficie esterna non lavorata, che rivoluziona la lubrificazione dei nostri tubi rinforzati. Questa caratteristica garantisce una presa superiore per il lubrificante, riducendo l’attrito e abbassando significativamente la generazione di calore. Il risultato? Un prolungamento senza precedenti della durata dei tubi che distingue i nostri prodotti. |
Esempi di utilizzo delle pompe a tubo
Le pompe intestinali sono utilizzate in una vasta gamma di settori, dagli impianti di trattamento delle acque reflue ai mattatoi, dalla produzione alimentare, ai cosmetici, all’industria chimica o farmaceutica. Di norma, le utilizziamo anche dove altre tecnologie di pompaggio hanno per lo più fallito.
Ampia gamma di applicazioni per pompe peristaltiche
Industria farmaceutica – le pompe per questo settore devono soddisfare una serie di requisiti rigorosi in termini di materiali a contatto con il fluido pompato. Funzionano bene nel dosaggio chimico, per il trasporto ermetico di prodotti e intermedi come proteine liquide, vaccini, sieri, plasma, antibiotici o sciroppi, tra gli altri.
Le pompe peristaltiche possono essere installate in atmosfere potenzialmente esplosive – sia gassose che polverose. Tapflo fornisce pompe e unità di pompaggio completamente certificate secondo la Direttiva ATEX 2014/34/UE.
Industria cosmetica – trasporto di gel, creme, shampoo, emulsioni, pompaggio di contenitori di trasporto.
Industria alimentare – trasporto o dispensazione di prodotti viscosi contenenti particelle solide, come albumi e tuorli d’uovo, grassi condensati, semolino, aromi naturali, panna, latte, yogurt, preparazioni di frutta, zuppe e salse e molti altri.
Trattamento delle acque reflue e trattamento delle acque – trasporto di fluidi con diverse viscosità, ad esempio: fanghi, polimeri, ipoclorito di sodio, cloruro ferrico, bisolfito di sodio, fluoruro, polimeri, soluzioni acquose di ammoniaca, permanganato di potassio, soda caustica e altri.
Industria chimica – pompaggio di vernici, additivi per oli, detergenti, resine, rivestimenti per pellicole fotografiche. Le pompe peristaltiche offrono un grande potenziale per la gestione di prodotti chimici corrosivi, fanghi o paste.
Industria delle vernici – trasferimento di vernici semilavorate e finite.
Cosa cercare quando si seleziona una pompa a tubo?
La pompa a tubo è un fornitore di soluzioni, tuttavia la corretta selezione e installazione della pompa a tubo è fondamentale. Ecco i punti principali da considerare:
|
Liquido da pompare (pH, temperatura del liquido, densità e viscosità) |
|
Portata (Minima, Nominale, Massima) fornirà la velocità della pompa. Considerare anche l’uso di un inverter di frequenza per regolare la velocità e per una più facile manutenzione. Le pompe a tubo flessibile devono funzionare a bassa velocità per migliorare la durata del tubo. Potresti risparmiare denaro utilizzando una pompa più piccola ad alta velocità – tuttavia, tieni presente che ciò si tradurrà in una minore durata del tubo, quindi maggiori costi |
|
Tempo di funzionamento della pompa (Continuo/Intermittente/Occasionale) |
|
Ambiente della pompa (Dimensioni delle tubazioni, Altitudine dove viene utilizzata la pompa, protezione IP, Condizioni di lavoro (interno/esterno), Zona sicura, ATEX |
|
Fissa o mobile? Le pompe stazionarie sono fisse, tuttavia possiamo offrire telai mobili o carrelli |
|
Lato di aspirazione: Allagato o aspirazione alta (aspirazione alta, densità, viscosità / sistemi a vuoto |
|
Lato di mandata: La pressione di uscita (Sensore di sovrapressione / by-pass) |
|
Particelle (morbide, dure) % di particelle nel liquido e loro dimensione |
|
Pulizia (CIP) o risciacquo con acqua |
|
Certificati (FDA, Rugosità superficiale, test pompa) |
|
Opzioni speciali della pompa (smorzatori, contatori di corse, quadri elettrici, coperture, pod, soffietti di espansione |
I nostri rappresentanti locali saranno lieti di aiutarvi nella scelta della vostra pompa a membrana.
Abbiamo un team internazionale plurilingue nella nostra fabbrica che può assistervi anche.
Accessori per PT & PTL
 |
 |
 |
|

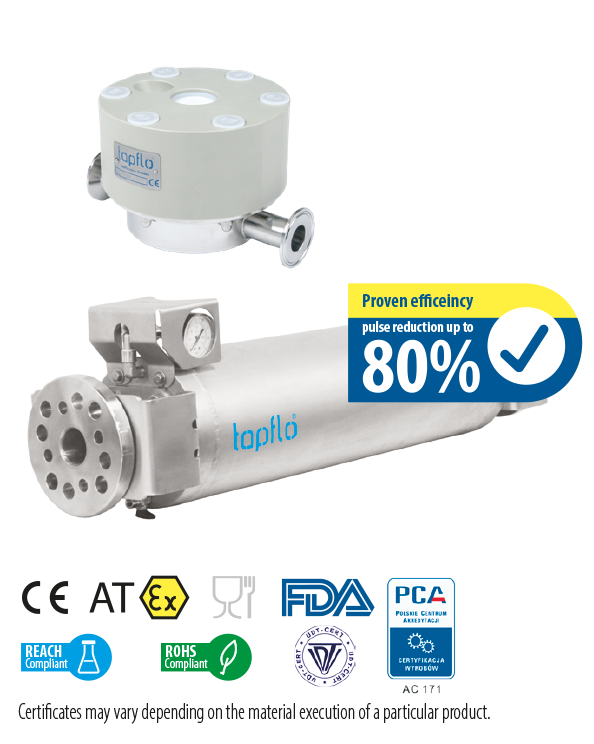

Ammortizzatore di pulsazioni DT & DPT L’uso di ammortizzatori di pulsazioni nella linea di mandata garantisce una serie di vantaggi, quali: una significativa riduzione delle pulsazioni di mandata, delle vibrazioni e del rumore. Questa soluzione protegge non solo la pompa, ma anche la tubazione e la strumentazione. |

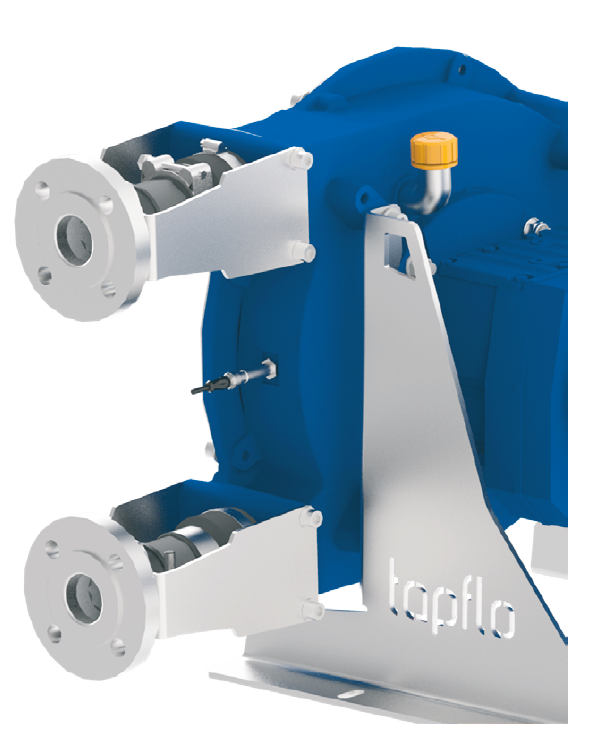

Contagiri (RC) Il contagiri consente di monitorare il numero di giri del rotore. Questo accessorio può essere dotato di un quadro di controllo. Sulla base dei dati di volume per giro, consente di calcolare e dosare i prodotti in base alle esigenze del cliente. Il contagiri può essere dotato anche di un display digitale esterno per un facile monitoraggio della velocità e della capacità della pompa. |

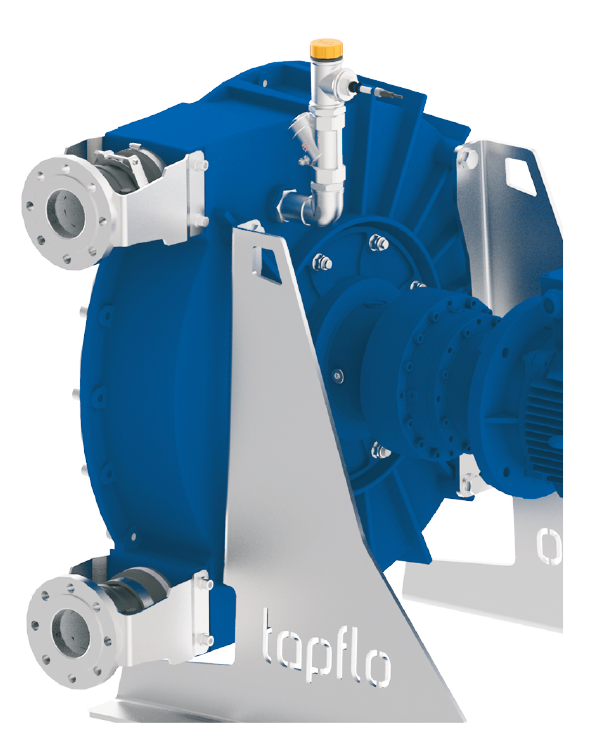

Rilevatore di perdite dal tubo (HLD) La rottura del tubo, che è un componente soggetto a usura, crea una perdita del liquido pompato. Di conseguenza, il livello del fluido nella cassa della pompa aumenta e viene rilevato da un sensore capacitivo, che arresta immediatamente la pompa. |
 |
 |
 |
|

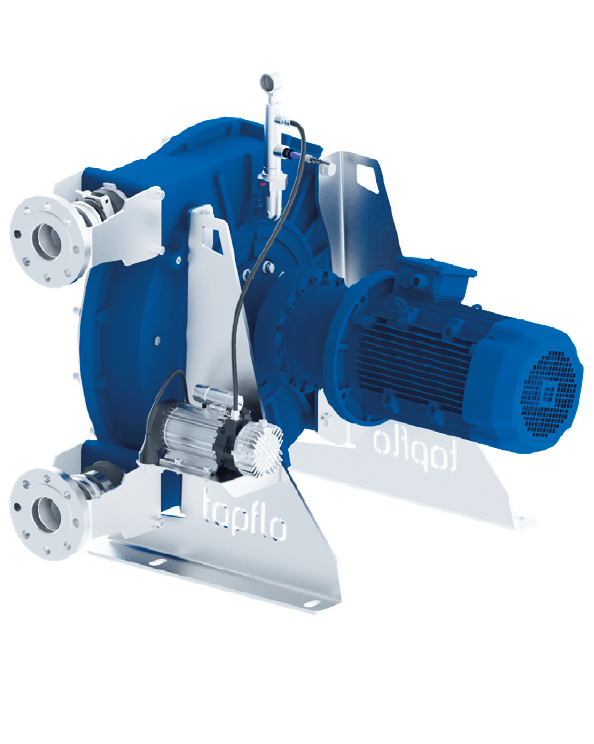

Sistema di vuoto (solo per PT) Il sistema di vuoto viene utilizzato nelle applicazioni in cui vengono gestiti prodotti viscosi (superiori a 10.000 cP) o con una prevalenza negativa di aspirazione. A causa della viscosità del liquido, il tubo non ritorna alla sua forma iniziale abbastanza velocemente e la capacità diminuisce. Installando un sistema di vuoto, si eliminano le perdite di efficienza, poiché la pressione all’interno della pompa viene ridotta e il tubo si espande più rapidamente. |

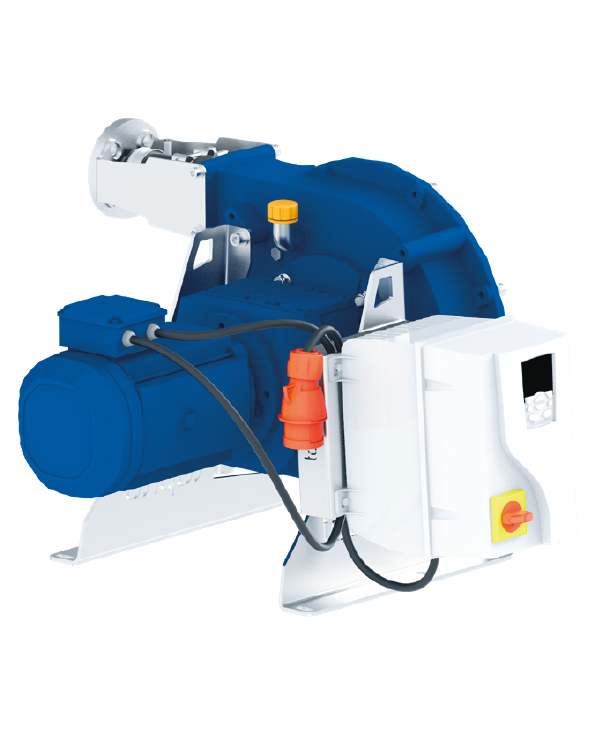

Inverter integrato (superiore o laterale) Gli inverter di frequenza integrati sono una soluzione per un comodo controllo della velocità della pompa. Permette un più facile scambio del tubo. L’unità è dotata di un inverter di frequenza programmato IP66 e di tutte le attrezzature necessarie come cavi e spine. Il vantaggio principale di questa soluzione è che l’inverter è montato direttamente sulla pompa, il che rende l’intera unità compatta e pronta all’uso. |

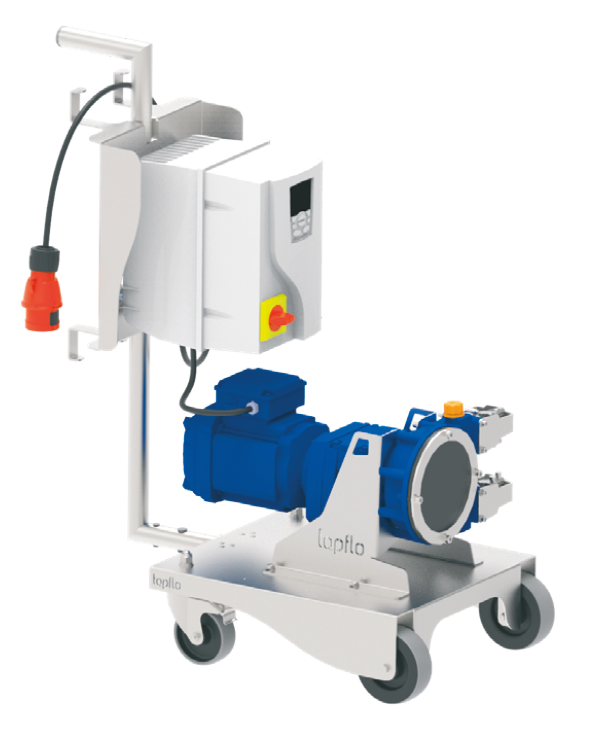

Carrelli I carrelli sono progettati per consentire mobilità e facilità d’uso, mantenendo al contempo un’adeguata stabilità della pompa. Grazie a questi nuovi accessori, le pompe possono essere facilmente trasportate e, soprattutto, utilizzate in molte applicazioni e luoghi. |
Riepilogo
Dove il cliente cerca affidabilità, pompaggio delicato di prodotti con strutture sensibili, elevate proprietà autoadescanti e nessun contatto tra parti meccaniche e il liquido pompato, le pompe peristaltiche sono una soluzione collaudata e affidabile. È un’opzione versatile per le industrie alimentari, farmaceutiche e cosmetiche su fluidi come saponi, shampoo, succhi, salse, vini, polpe e paste. L’uso di queste pompe richiede una manutenzione minima. Le pompe a tubo Tapflo sono ingegnerizzate con un design semplice ma robusto, dove l’unico componente soggetto a usura è il tubo stesso, garantendo una manutenzione minima e massima affidabilità. Queste pompe sono costruite per gestire le sfide più difficili, comprese sospensioni abrasive, sostanze chimiche corrosive e fluidi contenenti solidi. Ideali per ambienti esigenti, le pompe peristaltiche Tapflo offrono una durata eccezionale e possono essere personalizzate per soddisfare un’ampia gamma di applicazioni industriali.
Tapflo può assistere in ogni fase della selezione e dell’acquisto della pompa, oltre a fornire assistenza in garanzia e post-garanzia.
