Aseptische membraanpompen EHEDG

Aseptische membraanpompen EHEDG

Tapflo aseptische membraanpompen ontworpen voor de farmaceutische, biotechnologische en voedingsindustrie, waar het handhaven van de hoogste zuiverheid en hygiëne een prioriteit is. Ze zijn EHEDG gecertificeerd, wat garandeert dat de aseptische membraanpomp is gebouwd volgens de hoogste hygiënerichtlijnen. Aseptische pompen worden getest op reinigbaarheid – bacteriën groeien niet in de pomp nadat deze is gereinigd en gedraineerd. Er zijn geen verborgen ruimtes waar bacteriën kunnen groeien.

Bovendien zijn deze pompen verkrijgbaar in een breed scala aan FDA en USP VI goedgekeurde materialen en kunnen ze worden gebruikt in ATEX explosieve atmosferen. De EHEDG aseptische membraanpomp is ontworpen voor Cleaning and Sterilization in Place (CIP en SIP) – hij kan gemakkelijk in de standaard worden gedraaid voor drainage.

Max. capaciteit: 21,6 m³/u (360 l/min)
Max. afvoer druk: 8 bar
Max. temperatuur: 110 °C
Pompmaterialen: AISI 316L roestvrij staal
Certificaten: EHEDG, FDA, ATEX, USP VI (optioneel)

microbiologische productveiligheid,
eenvoudige reiniging en lediging – aangepast aan CIP en SIP,
zacht pompen – zonder gevoelige producten te beschadigen,
hygiënische oppervlakteafwerking – behuizing van elektrolytisch gepolijst AISI 316L staal,
geen lekkages, hygiënisch membraanontwerp,
persluchttoevoer – geen elektrische installatie vereist,
olie-vrije luchtverdeler – milieuvriendelijk,
betrouwbare werking – kan droog draaien en met een gesloten afvoer zonder de pomp te beschadigen
ontworpen voor ATEX-zones.

BROCHURE INSTRUCTIES

Technische gegevens

Pompcapaciteit:	21,6 m³/u (360 l/min)
Max. afvoer druk:	8 bar
Max. grootte van vaste stoffen:	6-15 mm
Temperatuur:	110 °C
Materiaal behuizing:	elektrolytisch gepolijst roestvrij staal AISI 316L Ra < 0,8, Ra (< 0,5 op aanvraag)
Materiaal membraan:	PTFE (FDA en USP VI), PTFE 1705B (oplosmiddelen, FDA en USP VI)
Materiaal klepbal:	PTFE (FDA), PTFE (USP VI en FDA), AISI 316L
Materiaal luchtverdeler:	messing/NBR, AISI 316L/FKM, messing/EPDM, AISI 316L/FKM, PET/FKM

Beschikbare maten:
Model	Max. capaciteit (l/min)	DIN schroefdraadaansluitingen
TX94	94	DN 40
TX144	144	DN 50
TX244	270	DN 65
TX444	360	DN 80

Typische toepassingen

Industrie	Toepassingsvoorbeeld
Voedsel	soepen, siropen, smaakversterkers, alcoholen, chocolade.
Zuivel	room, zuivelproducten.
Farmaceutisch en cosmetisch:	crèmes, pasta’s, alcoholen en gels.

Belangrijkste voordelen

	1. Snelle demontage Het Tri-Clamp systeem zorgt voor een snelle en eenvoudige demontage zonder extra gereedschap.
	2. Diverse aansluitingen De pomp wordt standaard geleverd met SMS3017/ISO2037 klemkoppelingen. De pomp kan echter worden uitgerust met vrijwel elk type aansluiting dat in de hygiënische industrie wordt gebruikt – DIN 11851 schroefdraad, SMS 1145 schroefdraad, DIN 11864 aseptische koppelingen en andere.
	3. Milieuvriendelijke pneumatische aandrijving De luchtverdeler is olievrij ontworpen, waardoor het gepompte medium en het milieu vrij blijven van verontreiniging.
	4. Homogene oppervlakken Meerlaagse membranen hebben een homogeen oppervlak, wat het probleem van bacteriegroei elimineert. De membranen zijn gemaakt van voedselveilige materialen: PTFE (FDA en USP VI), PTFE 1705B (FDA en USP VI)
	5. Perfecte afwerking Zowel de natte als de externe zijden zijn elektrolytisch gepolijst voor een perfecte afwerking en hygiëne. Speciale oppervlakteafwerking op aanvraag van de klant.
Eenvoudig legen Leeg de pomp door deze op de standaard te draaien Om de pomp volledig te demonteren, klikt u eenvoudig de klemmen los die de spuitmonden vastzetten en draait u de bouten los die de behuizing verbinden. Draai vervolgens eenvoudig de pomp om het resterende medium eruit te gieten. Het ontwerp van de pompen in deze serie maakt een volledige visuele inspectie mogelijk van de onderdelen die in contact komen met het gepompte medium. Er zijn geen verborgen ruimtes waar bacteriën kunnen groeien. De pomp kan ook direct in de installatie worden gereinigd en gesteriliseerd (CIP en SIP).

EHEDG Certificaat

Aseptische membraanpompen met EHEDG-certificering

Het EHEDG (European Hygienic Engineering & Design Group) certificaat garandeert dat het ontwerp voldoet aan de hygiënerichtlijnen. Bovendien heeft de pomp de reinigingstest met succes doorstaan, wat betekent dat bacteriën zich niet ontwikkelen in de pomp nadat deze is gereinigd en geleegd.

Gladde en elektrolytisch gepolijste oppervlakken - EHEDG-certificaat

Werkingsprincipe

De Tapflo membraanpomp wordt aangedreven door perslucht. Twee membranen werken afwisselend en stuwen vloeistof in het pompsysteem. Kogelkleppen fungeren als terugslagkleppen en sturen de vloeistof in de juiste richting.

Tijdens elke cyclus is de luchtdruk achter het uitlaatmembraan gelijk aan de vloeistofhefhoogte aan de mediumzijde. Dit betekent dat Tapflo membraanpompen kunnen werken met een gesloten uitlaatklep zonder de levensduur van het membraan negatief te beïnvloeden.

AANZUIGING

Het terugtrekkende membraan creëert een vacuüm en dus het fenomeen van mediumaanzuiging.

UITSTOOT

Het tweede membraan brengt tegelijkertijd luchtdruk over op het medium in de tweede membraankamer, waardoor het naar de uitlaatpoort wordt geduwd.

Bouw

Magnetische Kogelklep Lifters

De mogelijkheid om de inhoud van de pomp te legen is cruciaal in de meeste hygiënische toepassingen. Het Tapflo kogelklep-liftsysteem maakt het mogelijk de pomp te legen zonder deze uit de installatie te hoeven demonteren wanneer andere ledigingsmethoden niet mogelijk zijn. Op deze manier kan de pomp worden geleegd zonder dat deze gedraaid hoeft te worden.

Werkingsprincipe:

De kogelklep, gemaakt van AISI 420 of PTFE met een stalen kern, wordt opgetild door een magnetische lifter die aan het verdeelstuk is bevestigd.

Kogelklep lifters voor Tapflo hygiënische pompen

Verlengde Levensduur Membranen

Tapflo membranen zijn composietconstructies, ideaal voor gebruik onder zware omstandigheden, en bieden een volledig uniform oppervlak dat in contact komt met het medium. Dit voorkomt lekkage door het membraan en houdt het schoon.

Membranen zijn verkrijgbaar in verschillende materialen en kleuren om aan alle behoeften te voldoen.

Beschikbare materiaalversies: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, wit EPDM, PTFE met witte EPDM backing, wit NBR.

Composiet membraanconstructie

Het geavanceerde productie-, uithardings-, trim- en afwerkingsproces zorgt voor een lange levensduur van het composiet membraan, dat vele miljoenen slagen meegaat. De componentmaterialen zijn speciaal vervaardigd en aangepast aan de composiet membraantechnologie en het vormproces met persen.
De elementen worden verbonden met behulp van chemische middelen en lijm.

(1) PTFE TFM laag (2) voorste laag (3) kern (metaal) (4) stof (5) achterste laag

Economische Energievoorziening – Luchtverdelers

De luchtverdeler, die perslucht naar de kamers achter de membranen leidt, is het hart van de pomp. De verdeler bevindt zich in het midden van de pomp tussen de membranen om het luchtpad en dode punten te minimaliseren. Dit ontwerp is essentieel voor een betrouwbare en economische werking. Dankzij een speciaal afdichtingssysteem heeft de verdeler geen smering nodig. Dit bespaart niet alleen geld, maar beschermt ook het milieu.

Beschikbare materiaalversies: messing, PET en AISI 316L roestvrij staal

Kogelterugslagkleppen

Tapflo pompen zijn uitgerust met vier terugslagkleppen om ervoor te zorgen dat de vloeistof in de juiste richting wordt gepompt.
Kogelkleppen zijn het eenvoudigste en meest betrouwbare ontwerp van terugslagkleppen. Ze worden gekenmerkt door dichtheid en het gemak van reiniging en vervanging.

Beschikbare materiaalversies: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Keramiek, SiC, AISI 316L.

Accessoires

Trolleys voor membraanpompen Wilt u één pomp op meerdere locaties in uw fabriek gebruiken? Heeft u technologische processen verspreid over de fabriek? Wij bieden mobiele oplossingen aangepast aan de meeste Tapflo pompen. Dankzij de mogelijkheid om de pomp vrij te transporteren, is het gebruik van het apparaat bijna onbeperkt. Pomptrolleys zijn verkrijgbaar in verschillende maten, evenals in hygiënische en industriële versies: Kenmerken en voordelen: industrieel of hygiënisch ontwerp, 3 maten aangepast aan de gebruikte pomp, compacte en duurzame roestvrijstalen constructie, ATEX-zone conform. Meer weten? Bekijk de productpagina voor Tapflo pomptrolleys.
Alarm systeem \| Guardian^TM Het Guardian^TM systeem is een energiebesparend apparaat dat is ontworpen om een pneumatische dubbele membraanpomp te beschermen tegen inefficiënte werking, die onnodige energie verbruikt en de levensduur van onderdelen verkort. Het verhoogt ook de werkveiligheid bij risicovolle toepassingen. Het Guardian^TM systeem bewaakt de vloeistofdruk en past deze aan als de drukwaarde stijgt of daalt onder de ingestelde waarde. Het regelt dus pompen in de volgende gevallen: Barrièrebescherming – Tapflo dubbele membraanpompen (TB-serie barrièrepompen) hebben een extra set back-up membranen. In geval van een lek blijft de vloeistof in de pomp in plaats van door de luchtuitlaat te lekken. Het systeem bewaakt de druk tussen de hoofd- en back-up membranen en stopt de pomp als de druk de ingestelde waarde overschrijdt. Droogloop- en stopbeveiliging – het systeem bewaakt de vloeistofuitlaatdruk van de pomp. Het stopt de pomp als de druk onder de ingestelde waarde daalt, veroorzaakt door een gebrek aan medium bij de aanzuiging en lucht die in de pomp wordt gezogen. Pompblokkering en herstart – het systeem bewaakt de vloeistofuitlaatdruk van de pomp. Het stopt de pomp als de druk boven de ingestelde waarde stijgt, veroorzaakt door een gesloten klep of overdruk in de persleiding. Als de druk onder de ingestelde waarde daalt, hervat de pomp automatisch de werking.
Besturingssystemen \| TPUK Wij bieden veel oplossingen die de functionaliteit en flexibiliteit van de pompinstallatie verhogen, evenals de besturing van de pomp of het systeem mogelijk maken. Pneumatische doseerregeling De doseerregelingseenheid maakt het mogelijk om elke pneumatische membraanpomp in te stellen om een nauwkeurig gedefinieerde en herhaalbare hoeveelheid medium over te brengen. Deze apparaten zijn volledig programmeerbaar en stellen u in staat een specifieke hoeveelheid (TPUK-BP) of een specifieke bedrijfstijd (TPUK-BT) in te stellen. Pneumatische vloeistofniveau regeling Een volledig pneumatisch automatisch systeem dat wordt gebruikt om een ingesteld vloeistofniveau in een tank te handhaven. Slagteller/lage druk VFC Een potentiaalvrije contact (VFC) slagteller is beschikbaar voor integratie met PLC-systemen. Levensduurteller Geeft het totale aantal slagen aan dat de pomp gedurende zijn levensduur heeft gemaakt. Een compact, gebruiksvriendelijk systeem maakt het mogelijk om onderhoud te controleren en gepland preventief onderhoud te implementeren.
Filter-regelaar en naaldklepset Door deze set te gebruiken, zal de pomp altijd werken met de juiste luchtkwaliteit en optimale druk en snelheid, wat energie bespaart en de levensduur van de pompcomponenten verlengt. De set bevat een filter-regelaar, manometer, wandhouder, naaldklep en/of waterafscheider. Het filter is 5 micron, en de regelaar is 0-12 bar en is verkrijgbaar in maten van 1/8″ tot 3/4″ voor alle maten van Tapflo pneumatische membraanpompen. Kenmerken en voordelen: optimale kwaliteit en druk van de lucht die aan pneumatische membraanpompen wordt geleverd, energiebesparing, verlengde levensduur van pompcomponenten.

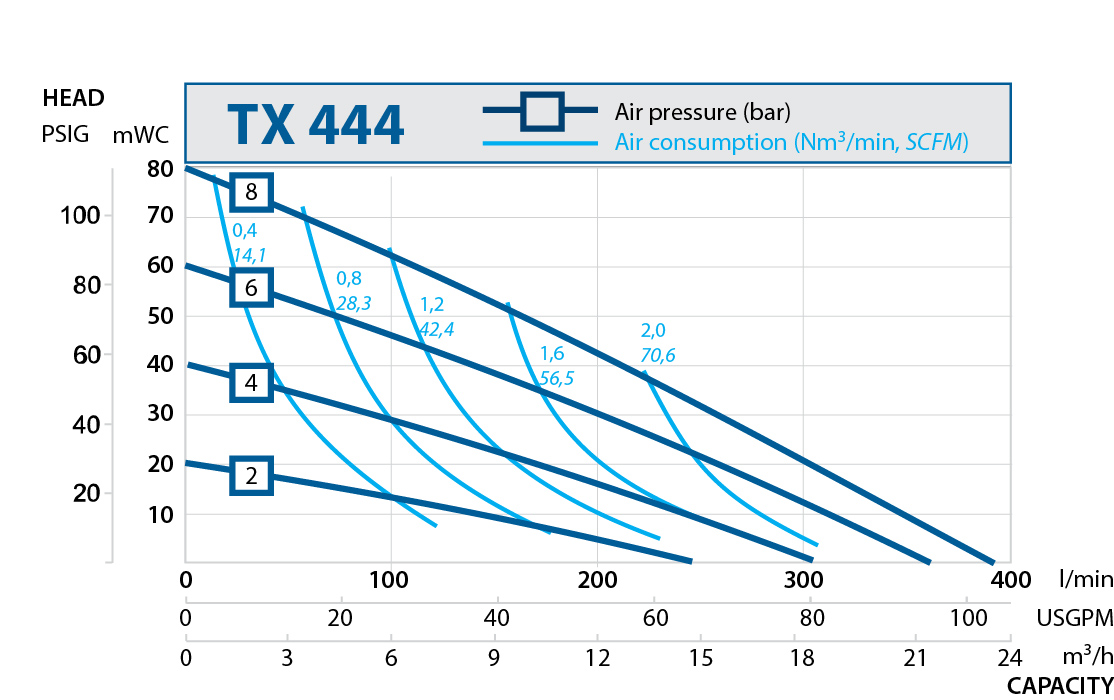

Prestatiecurves

Diafragma pomp films

Pompcapaciteit:	21,6 m³/u (360 l/min)
Max. afvoer druk:	8 bar
Max. grootte van vaste stoffen:	6-15 mm
Temperatuur:	110 °C
Materiaal behuizing:	elektrolytisch gepolijst roestvrij staal AISI 316L Ra < 0,8, Ra (< 0,5 op aanvraag)
Materiaal membraan:	PTFE (FDA en USP VI), PTFE 1705B (oplosmiddelen, FDA en USP VI)
Materiaal klepbal:	PTFE (FDA), PTFE (USP VI en FDA), AISI 316L
Materiaal luchtverdeler:	messing/NBR, AISI 316L/FKM, messing/EPDM, AISI 316L/FKM, PET/FKM

Beschikbare maten:
Model	Max. capaciteit (l/min)	DIN schroefdraadaansluitingen
TX94	94	DN 40
TX144	144	DN 50
TX244	270	DN 65
TX444	360	DN 80

Magnetische Kogelklep Lifters

Werkingsprincipe:

De kogelklep, gemaakt van AISI 420 of PTFE met een stalen kern, wordt opgetild door een magnetische lifter die aan het verdeelstuk is bevestigd.

Verlengde Levensduur Membranen

Membranen zijn verkrijgbaar in verschillende materialen en kleuren om aan alle behoeften te voldoen.

Beschikbare materiaalversies: EPDM, NBR, FKM, PTFE, PTFE TFM 1705b, wit EPDM, PTFE met witte EPDM backing, wit NBR.

Composiet membraanconstructie

(1) PTFE TFM laag (2) voorste laag (3) kern (metaal) (4) stof (5) achterste laag

Economische Energievoorziening – Luchtverdelers

Beschikbare materiaalversies: messing, PET en AISI 316L roestvrij staal

Kogelterugslagkleppen

Beschikbare materiaalversies: EPDM, NBR, PTFE, PTFE TFM 1635, PE1000, FKM, PU, Keramiek, SiC, AISI 316L.

Trolleys voor membraanpompen Wilt u één pomp op meerdere locaties in uw fabriek gebruiken? Heeft u technologische processen verspreid over de fabriek? Wij bieden mobiele oplossingen aangepast aan de meeste Tapflo pompen. Dankzij de mogelijkheid om de pomp vrij te transporteren, is het gebruik van het apparaat bijna onbeperkt. Pomptrolleys zijn verkrijgbaar in verschillende maten, evenals in hygiënische en industriële versies: Kenmerken en voordelen: industrieel of hygiënisch ontwerp, 3 maten aangepast aan de gebruikte pomp, compacte en duurzame roestvrijstalen constructie, ATEX-zone conform. Meer weten? Bekijk de productpagina voor Tapflo pomptrolleys.
Alarm systeem \| Guardian^TM Het Guardian^TM systeem is een energiebesparend apparaat dat is ontworpen om een pneumatische dubbele membraanpomp te beschermen tegen inefficiënte werking, die onnodige energie verbruikt en de levensduur van onderdelen verkort. Het verhoogt ook de werkveiligheid bij risicovolle toepassingen. Het Guardian^TM systeem bewaakt de vloeistofdruk en past deze aan als de drukwaarde stijgt of daalt onder de ingestelde waarde. Het regelt dus pompen in de volgende gevallen: Barrièrebescherming – Tapflo dubbele membraanpompen (TB-serie barrièrepompen) hebben een extra set back-up membranen. In geval van een lek blijft de vloeistof in de pomp in plaats van door de luchtuitlaat te lekken. Het systeem bewaakt de druk tussen de hoofd- en back-up membranen en stopt de pomp als de druk de ingestelde waarde overschrijdt. Droogloop- en stopbeveiliging – het systeem bewaakt de vloeistofuitlaatdruk van de pomp. Het stopt de pomp als de druk onder de ingestelde waarde daalt, veroorzaakt door een gebrek aan medium bij de aanzuiging en lucht die in de pomp wordt gezogen. Pompblokkering en herstart – het systeem bewaakt de vloeistofuitlaatdruk van de pomp. Het stopt de pomp als de druk boven de ingestelde waarde stijgt, veroorzaakt door een gesloten klep of overdruk in de persleiding. Als de druk onder de ingestelde waarde daalt, hervat de pomp automatisch de werking.
Besturingssystemen \| TPUK Wij bieden veel oplossingen die de functionaliteit en flexibiliteit van de pompinstallatie verhogen, evenals de besturing van de pomp of het systeem mogelijk maken. Pneumatische doseerregeling De doseerregelingseenheid maakt het mogelijk om elke pneumatische membraanpomp in te stellen om een nauwkeurig gedefinieerde en herhaalbare hoeveelheid medium over te brengen. Deze apparaten zijn volledig programmeerbaar en stellen u in staat een specifieke hoeveelheid (TPUK-BP) of een specifieke bedrijfstijd (TPUK-BT) in te stellen. Pneumatische vloeistofniveau regeling Een volledig pneumatisch automatisch systeem dat wordt gebruikt om een ingesteld vloeistofniveau in een tank te handhaven. Slagteller/lage druk VFC Een potentiaalvrije contact (VFC) slagteller is beschikbaar voor integratie met PLC-systemen. Levensduurteller Geeft het totale aantal slagen aan dat de pomp gedurende zijn levensduur heeft gemaakt. Een compact, gebruiksvriendelijk systeem maakt het mogelijk om onderhoud te controleren en gepland preventief onderhoud te implementeren.
Filter-regelaar en naaldklepset Door deze set te gebruiken, zal de pomp altijd werken met de juiste luchtkwaliteit en optimale druk en snelheid, wat energie bespaart en de levensduur van de pompcomponenten verlengt. De set bevat een filter-regelaar, manometer, wandhouder, naaldklep en/of waterafscheider. Het filter is 5 micron, en de regelaar is 0-12 bar en is verkrijgbaar in maten van 1/8″ tot 3/4″ voor alle maten van Tapflo pneumatische membraanpompen. Kenmerken en voordelen: optimale kwaliteit en druk van de lucht die aan pneumatische membraanpompen wordt geleverd, energiebesparing, verlengde levensduur van pompcomponenten.

Prestatiecurves

Diafragma pomp films
