Industriële hoogwaardige centrifugaalpompen – CTX I

Industriële hoogwaardige centrifugaalpompen – CTX I

CTX centrifugaalpompen zijn betrouwbare en efficiënte pompen die zijn ontworpen om stilstand te minimaliseren en uitstekende prestaties te garanderen. Ze bieden een langdurige en probleemloze werking, zijn gemakkelijk te reinigen, en geschikt voor het verpompen van vloeistoffen met vaste insluitsels. Ze zijn uitgerust met een hoogrendement, robuust gebouwd open waaier. Ontworpen en geoptimaliseerd om de hoogste energie-efficiëntie van de pomp en de mogelijkheid om onder een breed scala aan bedrijfsomstandigheden te pompen te garanderen.

Dankzij hun modulaire ontwerp kunnen deze centrifugaalpompen worden aangepast aan diverse toepassingen en installatieomstandigheden – ze zijn verkrijgbaar in 3 versies: industrieel (CTX I), hygiënisch (CTX H) en zelfaanzuigend (CTX S). CTX I centrifugaalpompen kunnen onder andere worden gebruikt in de chemische, petrochemische en machinebouw.

Max. capaciteit: 130 m³/h (2166 l/min)
Max. afvoer druk: 16 bar
Max. temperatuur: 120 °C
Pompmaterialen: AISI 316L roestvrij staal
Certificaten: ATEX, FDA, EN 10204

Ontworpen voor toepassingen die een hoog rendement vereisen
Verkrijgbaar in Hygiënische & Industriële uitvoering
Enkele of dubbele mechanische afdichting
Lage ruis & lage trillingen
De waaier kan worden aangepast (getrimd) om met specifieke parameters te werken
Robuuste constructie en eenvoudig onderhoud dus minder stilstand
Modulair ontwerpconcept
Lage NPSHr

BROCHURE INSTRUCTIES

Technische gegevens

Pomcapaciteit:	130 m³/u (2166 l/min)
Max. afvoer druk:	16 bar
Temperatuur:	120 °C
Viscositeit:	150 mPa·s
Materiaal behuizing:	AISI316L roestvrij staal, glasgestraald tot Ra<3.2 μm
Materiaal waaier:	AISI316L roestvrij staal, glasgestraald tot Ra<3.2 μm
Mechanische afdichting:	enkel: SiC/Grafiet (standaard) of SiC/SiC, FDA-gecertificeerd dubbel:, SiC/Grafiet (standaard) of SiC/SiC, FDA-gecertificeerd
O-ringen:	EPDM, FKM, NBR
Elektromotor:	IEC-standaard, 3-fase, 2-/4-polig, IP55

Aansluitafmetingen

Model	BSPT buitendraad		EN1092-1 flens (std.)		ANSI 150 flens
Model	Inlaat	Uitlaat	Inlaat	Uitlaat	Inlaat	Uitlaat
CTX 40-165	1.5”	1.25”	DN40	DN32	1.5”	1.25”
CTX 50-145	2”	1.5”	DN50	DN40	2”	1.5”
CTX 50-200	2”	1.5”	DN50	DN40	2”	1.5”
CTX 65-175	2.5”	2”	DN65	DN50	2.5”	2”
CTX 65-230	2.5”	2”	DN65	DN50	2.5”	2”
CTX 65-240	2.5”	1.5”	DN65	DN40	2.5”	1.5”
CTX 80-205	3”	2”	DN80	DN50	3”	2”
CTX 80-212	3”	2.5”	DN80	DN65	3”	2.5”
CTX 80-260	3”	2.5”	DN80	DN65	3”	2.5”
CTX 100-230	4”	3”	DN100	DN80	4”	3”

Typische toepassingen

Industrieën:	Chemische industrie, mijnbouw, olie en gas, verpakking, drukkerij, automotive, machines, afvalwaterzuivering, productiefaciliteiten.
Toepassingsvoorbeelden:	Oliën, brandstoffen, oplosmiddelen, geconcentreerde of verdunde zuren en basen in explosie- en veilige zones, milde en agressieve chemicaliën, hete en koude vloeistoffen, suspensies en emulsies, reinigingsmiddelen, rioolwater, koel- en verwarmingsmiddelen, vullen en legen van opslagtanks, reservoirs, containers, filters, putten, toevoer van procesapparatuur, doseersystemen, doseereenheden, testopstellingen.

Belangrijkste voordelen

	1. Behuizing leverbaar in Ra<0.5 Natgemaakte en externe delen geglazuurd tot Ra<3.2 μm.
	2. Diverse aansluitingen Flensaansluitingen volgens EN 1092-1 type 11, ANSI 150 Lbs. Andere aansluittypes op aanvraag.
	3. Hygiënisch mechanisch afdichtingssysteem Enkele of dubbele mechanische afdichting.
	4. Geoptimaliseerd ontwerp van behuizing en waaier De vorm van de pompkamer en de waaier zijn het resultaat van geavanceerde multidimensionale analyse en talrijke prestatieproeven. Beide elementen zijn ontworpen en geoptimaliseerd om de hoogste energie-efficiëntie van de pomp te garanderen.

Werkingsprincipe

De twee hoofdonderdelen van een centrifugaalpomp zijn de waaier met schoepen en de pomphuis. Vloeistof komt de pomp binnen via de zuigpoort nabij het midden van de snel draaiende waaier. De vloeistof aan de zuigzijde beweegt langs de waaieras en wordt, door de door de schoepen gegenereerde middelpuntvliedende kracht, radiaal naar buiten in een kamer in het pomphuis geslingerd. Het pomphuis zet zich geleidelijk spiraalvormig uit naar het persmondstuk, waardoor de vloeistofsnelheid afneemt en de druk toeneemt (diffusoreffect). Tegelijkertijd, terwijl de vloeistof door de waaier radiaal naar buiten wordt geslingerd naar de perspoort door middelpuntvliedende kracht, daalt de druk in het midden van de waaier, wat het zuigeffect van de vloeistof in de pomp versterkt, waardoor een continu vloeistoftransport mogelijk wordt.

Meer weten? Bekijk ons kenniscompendium over centrifugaalpompen!

Bouw

Modulair ontwerp Het modulaire ontwerp van de CTX-serie centrifugaalpompen biedt meer flexibiliteit om zich aan te passen aan verschillende bedrijfsomstandigheden. Dit betekent ook grotere pompveelzijdigheid en snelle en eenvoudige upgradebaarheid. De uitwisselbaarheid van onderdelen tussen verschillende pomptypen en -maten maakt de pompwerking en het onderhoud goedkoper en eenvoudiger. In vergelijking met hun tegenhangers in het CTI- en CTH-bereik – Tapflo CTX-I en CTX-H centrifugaalpompen kunnen hogere drukken bereiken en zijn verkrijgbaar in grotere maten, wat een veelzijdiger debietbereik biedt.
	Open waaier CTX-serie pompen hebben een open waaier met een robuust ontwerp, hoge efficiëntie en lage vereiste Net Positive Suction Head (NPSHr). CTX-serie pompen met een open waaier zijn zowel gemakkelijk schoon te maken als geschikt voor het verpompen van vloeistoffen met vaste deeltjes. De prestaties van CTX-pompen kunnen worden aangepast aan specifieke werkpunten of -bereiken door waaiers te bewerken bij constante snelheden of door de pompsnelheid aan te passen bij constante waaierdiameters.
Hygiënische mechanische afdichtingsopstelling
Enkele mechanische afdichting De veer van de mechanische afdichting is niet in contact met de gepompte vloeistof, waardoor de interne pompkamer volledig wasbaar is.
Dubbele mechanische afdichting Gebruikt wanneer de vloeistof en de dampen ervan een gevaar vormen voor de operator of het milieu en moeten worden ingesloten, wanneer agressieve media worden gebruikt bij hoge drukken of temperaturen, en voor veel polymeriserende en kristalliserende media.
	Verscheidenheid aan aansluitingen Flensaansluitingen volgens EN 1092-1 type 11, ANSI 150 Lbs of BSPT schroefdraad.
Pomphuizen verkrijgbaar in Ra<0,5 μm Nat gemaakte en externe delen gezandstraald tot Ra<3,2 μm

Speciale versies

Zelfaanzuigende centrifugaalpompen | CTX S-serie

Dankzij het zelfaanzuigende vermogen kan de CTX-S-serie pomp worden gebruikt in situaties waar het noodzakelijk is om vloeistof vanaf een niveau onder de pomp op te pompen.

Aangezien de standaard CTX-pomp geen vacuüm kan creëren, is het met een eenvoudige aanpassing mogelijk om de pomp vloeistof te laten aanzuigen vanaf een hoogte tot 5 meter. Na de initiële aanzuiging zal de retourleiding vloeistof van de perszijde van de pomp recirculeren om ervoor te zorgen dat de vloeistofring in de pomp behouden blijft.

De zelfaanzuigende optie is eenvoudig aan te passen aan bestaande pompen door de voorplaat te vervangen en een ontluchtingsschroef toe te voegen.

Tapflo CTX S industriële zelfaanzuigende centrifugaalpompen

Hygiënische hoogwaardige centrifugaalpompen | CTX H-serie

Ontworpen voor hygiënische toepassingen, onder meer in de voedingsmiddelen-, zuivel-, chemische en farmaceutische industrie.

Standaard uitgerust met hygiënische aansluitingen conform DIN 11851 en mechanische afdichtingen en elastomeren met FDA- en EC 1935-goedkeuring. De natte delen zijn standaard elektrogepolijst tot Ra <0,8 μm (op aanvraag Ra <0,5 μm) en de externe oppervlakken zijn glasparelgestraald tot Ra <3,2 μm.

Meer weten? Bekijk de productpagina van de CTX H hygiënische centrifugaalpompen.

Tapflo CTX H hygiënische centrifugaalpompen

Accessoires

Industriële flensaansluitingen CTX I industriële pompen zijn uitgerust met aansluitingen conform EN 1092-1 type 11, ANSI 150 Lbs. Andere aansluittypes zijn op aanvraag verkrijgbaar.
Verstelbare voeten Deze oplossing maakt eenvoudige reiniging van het oppervlak onder de pomp mogelijk. Het kan ook nuttig zijn als de pomp naar een andere locatie moet worden verplaatst.
Montagebeugels De pompuniteit kan op een basis worden gemonteerd, die permanent aan de fundering kan worden bevestigd.
Ingebouwde frequentieomvormer De eenvoudigste en meest flexibele manier om de bedrijfsparameters van de pomp te wijzigen. De omvormer biedt ook overbelastingsbeveiliging en fungeert als softstarter.
Inducer De inducer verhoogt de inlaatdruk, waardoor de NPSHr van de pomp wordt verlaagd. Deze optie is zeer eenvoudig te installeren, zelfs op bestaande pompen – om deze te installeren, schroeft u de inducer eenvoudig op de waaier.
Centrifugaalpompkarren Wilt u één pomp op meerdere locaties in uw faciliteit gebruiken? Heeft u technologische processen verspreid over de fabriek? Wij bieden mobiele oplossingen aangepast aan de meeste Tapflo pompen. Dankzij de mogelijkheid van vrij transport van de pomp is het gebruik van het apparaat bijna onbeperkt. Pompkarren zijn verkrijgbaar in verschillende maten, evenals in hygiënische en industriële versies: Kenmerken en voordelen: industrieel of hygiënisch ontwerp, 3 maten aangepast aan de gebruikte pomp, compacte en duurzame roestvrijstalen constructie, ATEX-zone conform. Meer weten? Bekijk de productpagina voor Tapflo pompwagens.

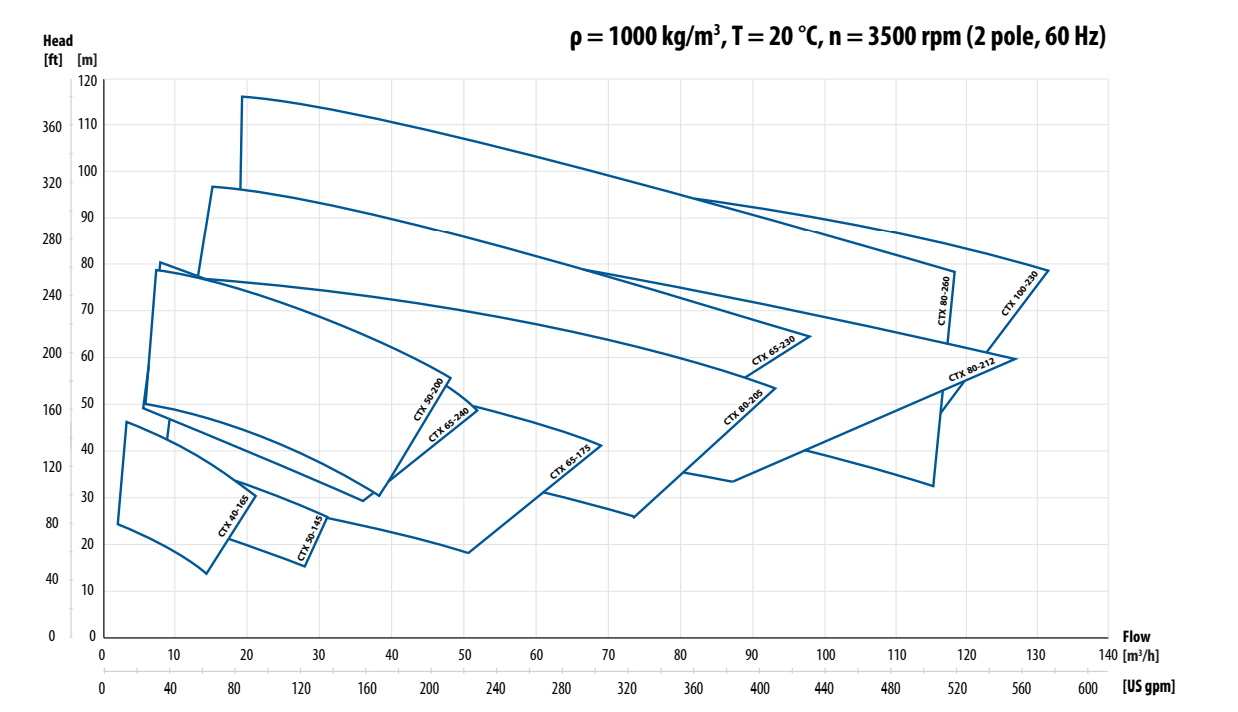

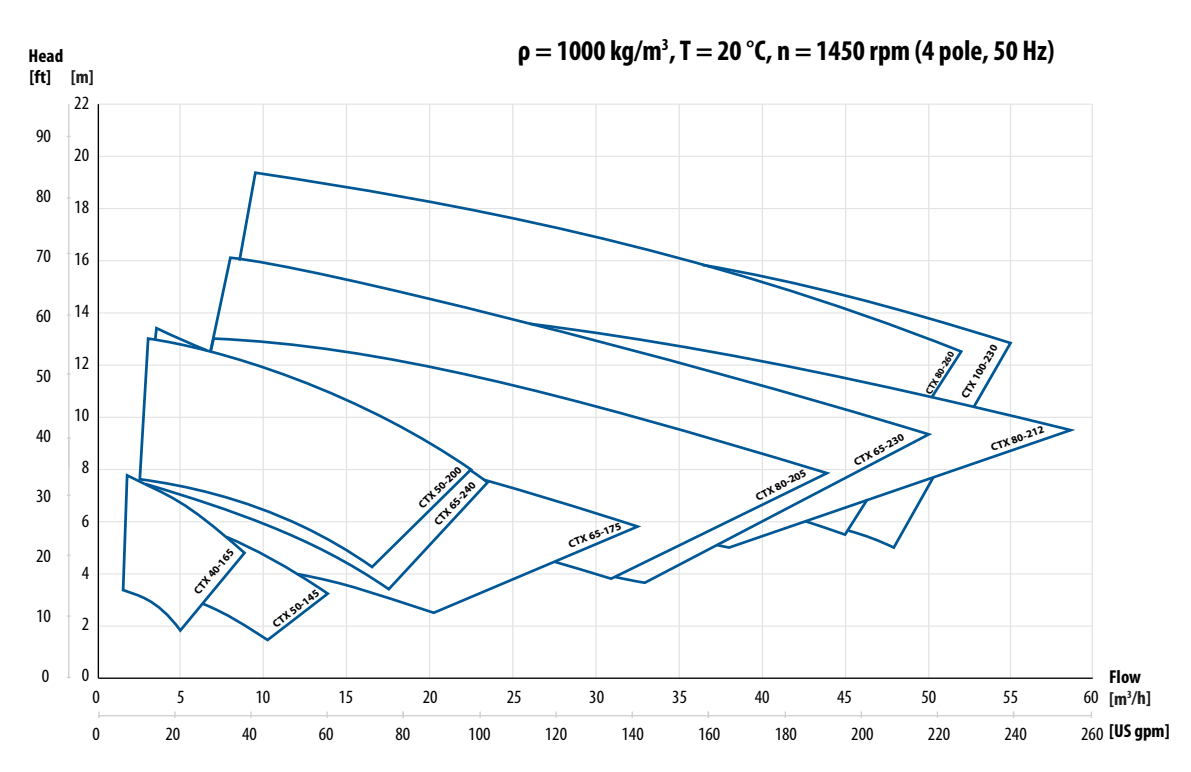

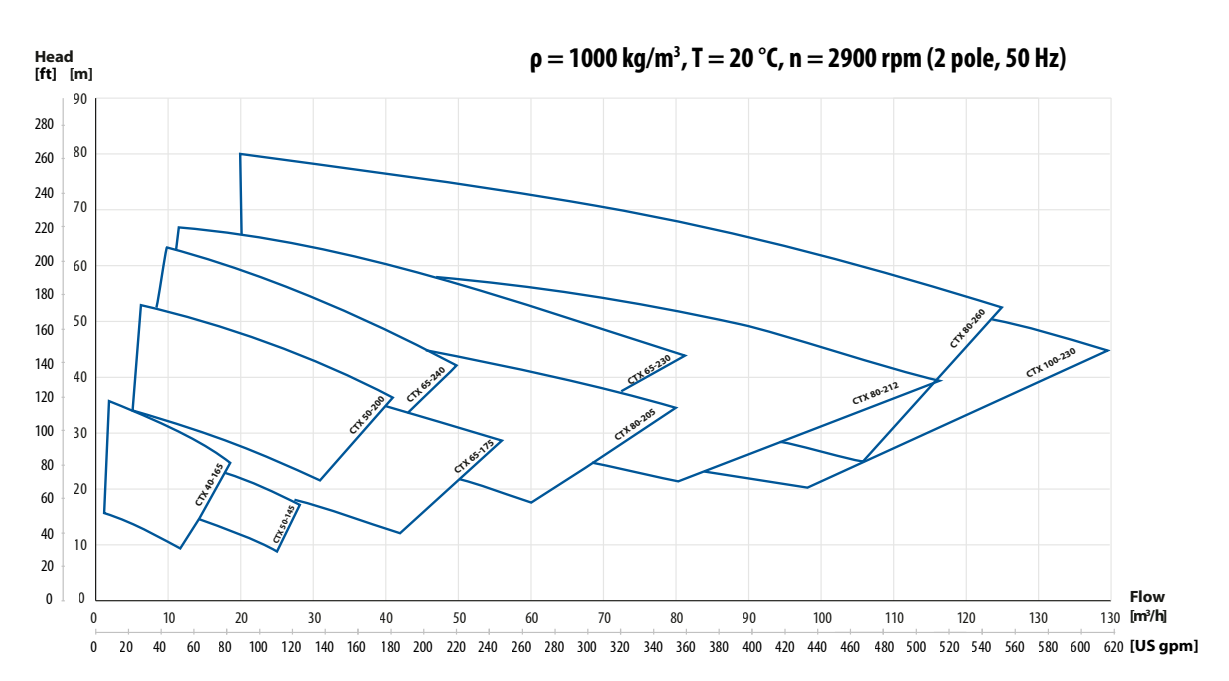

Prestatiecurves

Pomcapaciteit:	130 m³/u (2166 l/min)
Max. afvoer druk:	16 bar
Temperatuur:	120 °C
Viscositeit:	150 mPa·s
Materiaal behuizing:	AISI316L roestvrij staal, glasgestraald tot Ra<3.2 μm
Materiaal waaier:	AISI316L roestvrij staal, glasgestraald tot Ra<3.2 μm
Mechanische afdichting:	enkel: SiC/Grafiet (standaard) of SiC/SiC, FDA-gecertificeerd dubbel:, SiC/Grafiet (standaard) of SiC/SiC, FDA-gecertificeerd
O-ringen:	EPDM, FKM, NBR
Elektromotor:	IEC-standaard, 3-fase, 2-/4-polig, IP55

Aansluitafmetingen

Model	BSPT buitendraad		EN1092-1 flens (std.)		ANSI 150 flens
Model	Inlaat	Uitlaat	Inlaat	Uitlaat	Inlaat	Uitlaat
CTX 40-165	1.5”	1.25”	DN40	DN32	1.5”	1.25”
CTX 50-145	2”	1.5”	DN50	DN40	2”	1.5”
CTX 50-200	2”	1.5”	DN50	DN40	2”	1.5”
CTX 65-175	2.5”	2”	DN65	DN50	2.5”	2”
CTX 65-230	2.5”	2”	DN65	DN50	2.5”	2”
CTX 65-240	2.5”	1.5”	DN65	DN40	2.5”	1.5”
CTX 80-205	3”	2”	DN80	DN50	3”	2”
CTX 80-212	3”	2.5”	DN80	DN65	3”	2.5”
CTX 80-260	3”	2.5”	DN80	DN65	3”	2.5”
CTX 100-230	4”	3”	DN100	DN80	4”	3”

Prestatiecurves
