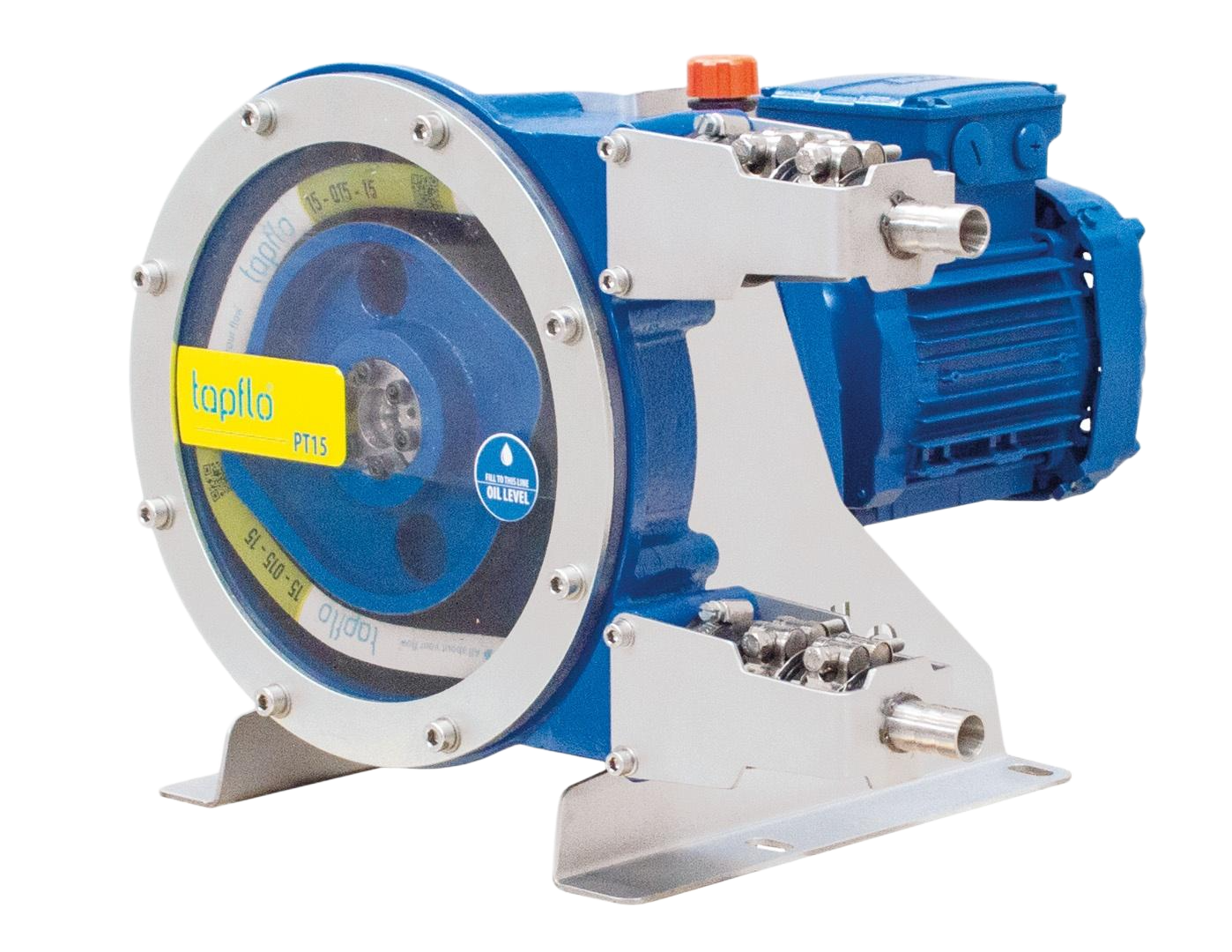

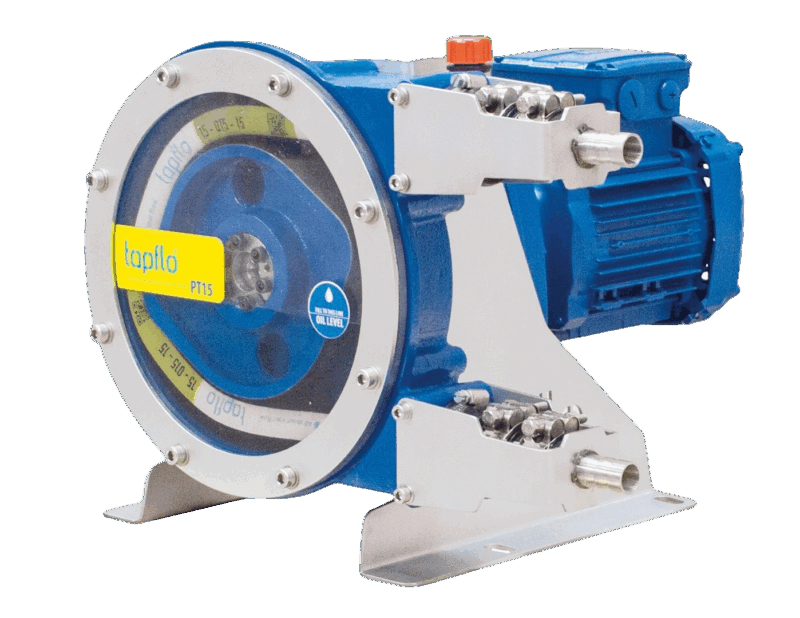

PT Pompe peristaltice de înaltă presiune

PT Pompe peristaltice de înaltă presiune

ÎNTREABĂ ACUM +40 21 3451255

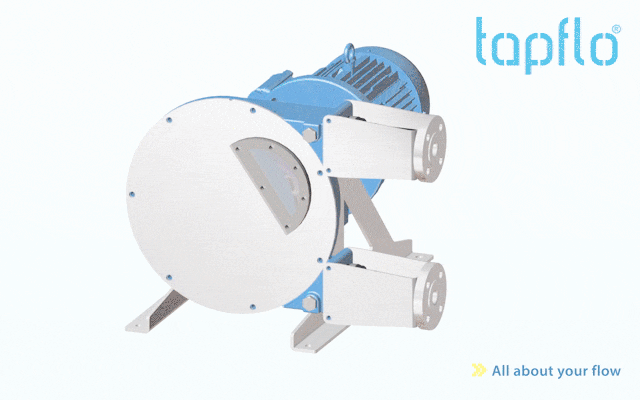

Gama de pompe cu furtun Tapflo este o serie de pompe pentru aplicații industriale și igienice. Pompele sunt proiectate pentru a fi sigure, simple și ușor de utilizat și de întreținut. Pompele sunt potrivite pentru aproape toate lichidele diferite utilizate astăzi în industrie. Pompele sunt acționate de un motor electric care este cuplat cu rotorul. Pentru a reduce viteza de rotație a motorului se utilizează o cutie de viteze.

Pompa cu furtun Tapflo este acționată de un moto-reductor. Rotorul este instalat direct pe arbore. Este echipat cu papuci sau are el însuși o formă specială. Papucii comprimă furtunul, creând vid pe partea de aspirație a pompei și presiune pe partea de refulare pentru a transfera lichidul.

Aplicații tipice: vopsele, tratarea apelor uzate, alimente, fabrici de hârtie, produse chimice, biogaz, reciclare, minerit, construcții

Gama de pompe cu furtun Tapflo este o serie de pompe pentru aplicații industriale și igienice. Pompele sunt proiectate pentru a fi sigure, simple și ușor de utilizat și de întreținut. Pompele sunt potrivite pentru aproape toate lichidele diferite utilizate astăzi în industrie. Pompele sunt acționate de un motor electric care este cuplat cu rotorul. Pentru a reduce viteza de rotație a motorului se utilizează o cutie de viteze.

Pompa cu furtun Tapflo este acționată de un moto-reductor. Rotorul este instalat direct pe arbore. Este echipat cu papuci sau are el însuși o formă specială. Papucii comprimă furtunul, creând vid pe partea de aspirație a pompei și presiune pe partea de refulare pentru a transfera lichidul.

Aplicații tipice: vopsele, tratarea apelor uzate, alimente, fabrici de hârtie, produse chimice, biogaz, reciclare, minerit, construcții

Materiale, date și limite
Date tehnice Specificații
Material carcasă Fontă nodulară
Materialul furtunului
(umed)
Industrial – armat – NR (std), NBR, EPDM, CSM
ATEX – armat – NR, EPDM
Pentru produse alimentare – armat – NR FDA, NBR FDA, EPDM FDA
Material de inserție (umezit) AISI 316L (std), PTFE, PP
Tip de conexiune EN1092-1 Flanșă (std), flanșă ANSI,
filet BSP/NPT, Camlock, racord pentru furtun,
clemă DIN 32676, filet DIN 11851, clemă SMS 3017
Motor* Standard IEC, trifazat, cu 4 poli, 50/60 Hz, IP55+PTC
Capacitate maximă 60 m3/h
Vâscozitate maximă 100 000 cP***
Temp. maximă a lichidului 80 ºC**
Presiune maximă la refulare 15 bar
Înălțime maximă de aspirație – 0.9 bar
* Alte opțiuni de motor disponibile la cerere
** La o temperatură ambiantă de 20°C. În plus, depinde de fluidul pompat și de materialul furtunului
*** Valoarea maximă poate varia în funcție de dimensiunea pompei și de instalație
Caracteristici
  • Pomparea lichidelor dificile. Pompele peristaltice sunt potrivite pentru pomparea eficientă a lichidelor foarte abrazive, corozive și vâscoase care conțin particule.
  • Întreținere ușoară, timp de nefuncționare redus. Întreținere fără complicații și costuri minime cauzate de timpii de nefuncționare datorită numărului redus de componente și a lipsei etanșării mecanice, aceasta nefiind necesară.
  • Operare ușoară. Ușor de utilizat, fără a fi nevoie de de personal specializat.
  • Soluție eficientă din punct de vedere al costurilor. Cost total de proprietate (TCO) pentru soluții de pompare economice.
  • Performanță fără turbulențe. Pompare lină și delicată chiar și în cazul lichidelor foarte abrazive sau sensibile, minimizând uzura și asigurând operațiuni optime.
  • Opțiuni de configurare extinse. Conexiunea pompei oferă o gamă diversificată de tipuri și orientări.
  • Autoamorsare. Autoamorsare eficientă cu aspirație superioară capacitate de aspirare de până la -0,9 bar.
  • Manipulare vâscozități ridicate. Performanță fiabilă cu capacitatea de a pompa lichide cu vâscozități de până la 100.000cP.
  • Funcționare reversibilăn. Funcționalitate versatilă pentru diverse aplicații, cu schimbarea ușoară a sensului de rotație.
  • Debit reglabil și dozare precisă. Flexibilitate în ceea ce privește debitul și dozarea precisă acuratețe de aproximativ ±5% prin reglarea turației, de exemplu cu un convertizor de frecvență.
  • Siguranță la funcționare în gol. Siguranță la funcționare în gol, eliminând necesitatea monitorizării și asigurând ușurința în utilizare și liniștea
Principiul de funcționare

Pompele peristaltice de înaltă presiune pt au un design cu saboți.

Pompa generează frecare și căldură, în timp ce comprimă furtunul, de aceea este necesară o lubrifiere constantă cu glicerină pentru a disipa căldura. Acest design permite pompei să funcționeze la presiuni de refulare mari, de până la 15 bar, evitând orice blocaj și optimizând astfel durata de viață a furtunului.

Pompe peristaltice. Principiul de funcționare

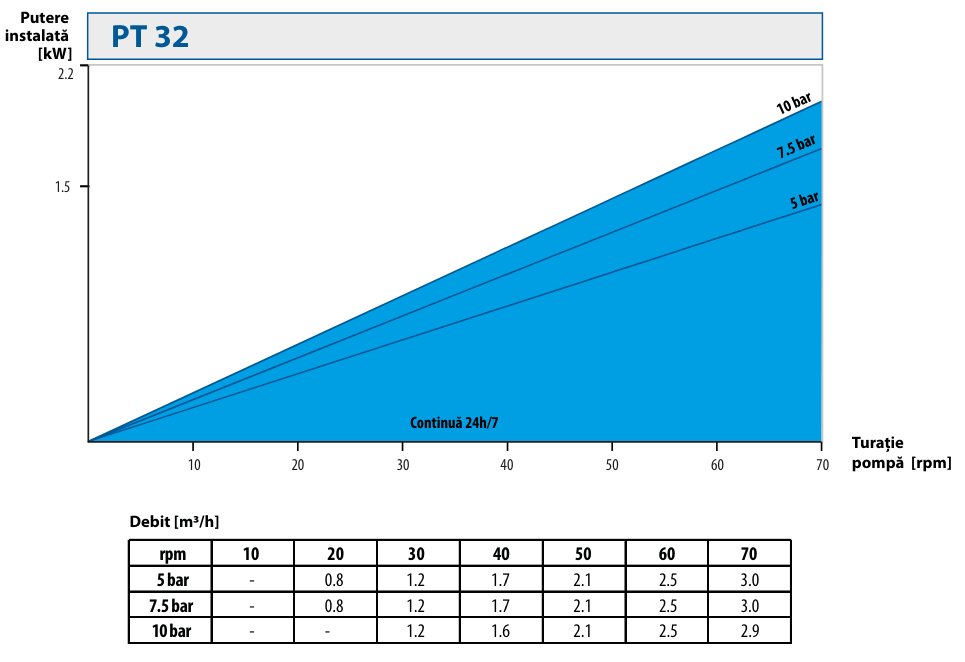

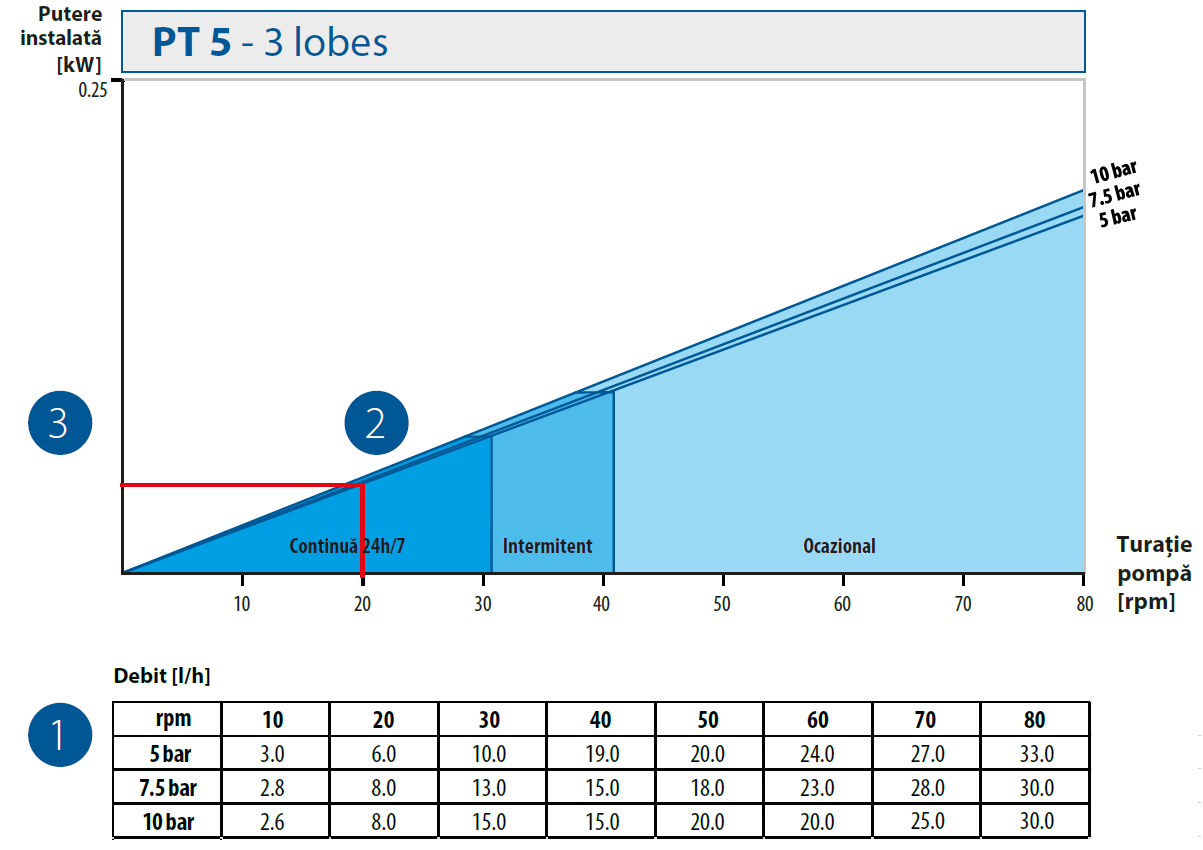

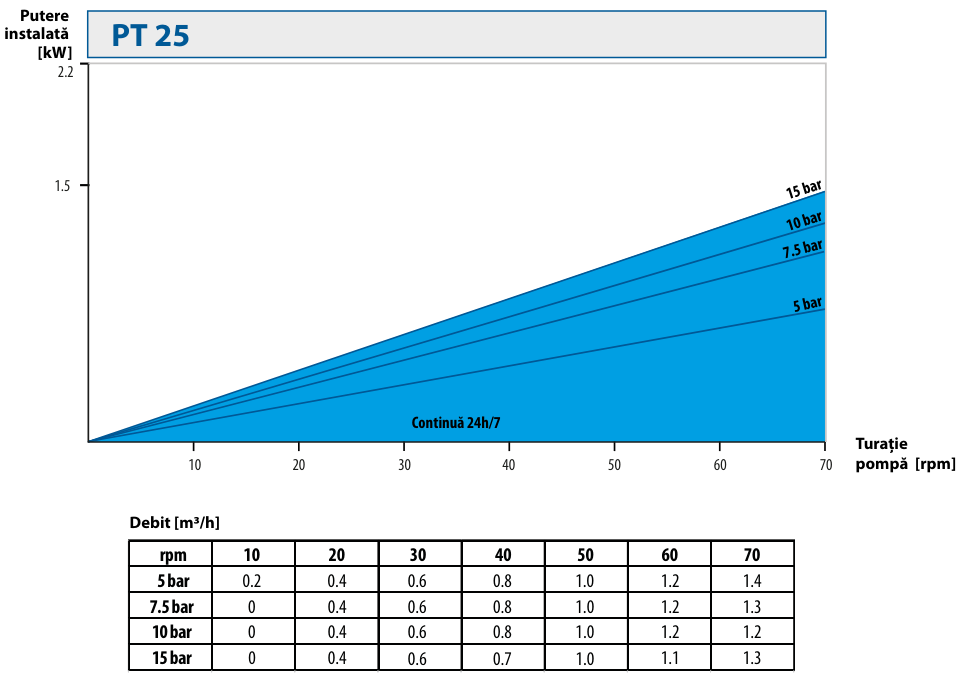

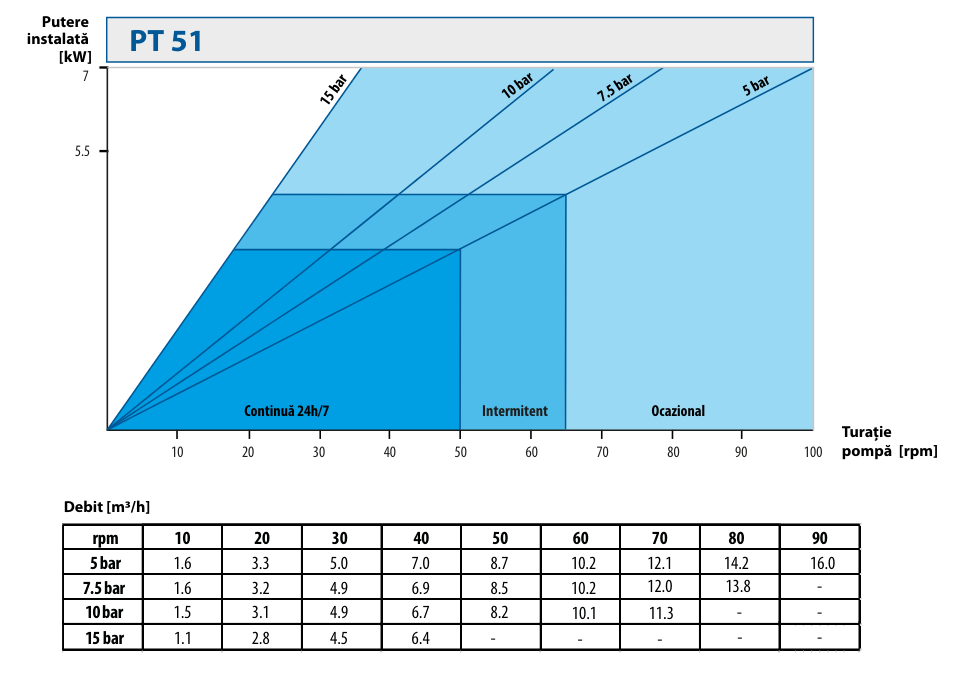

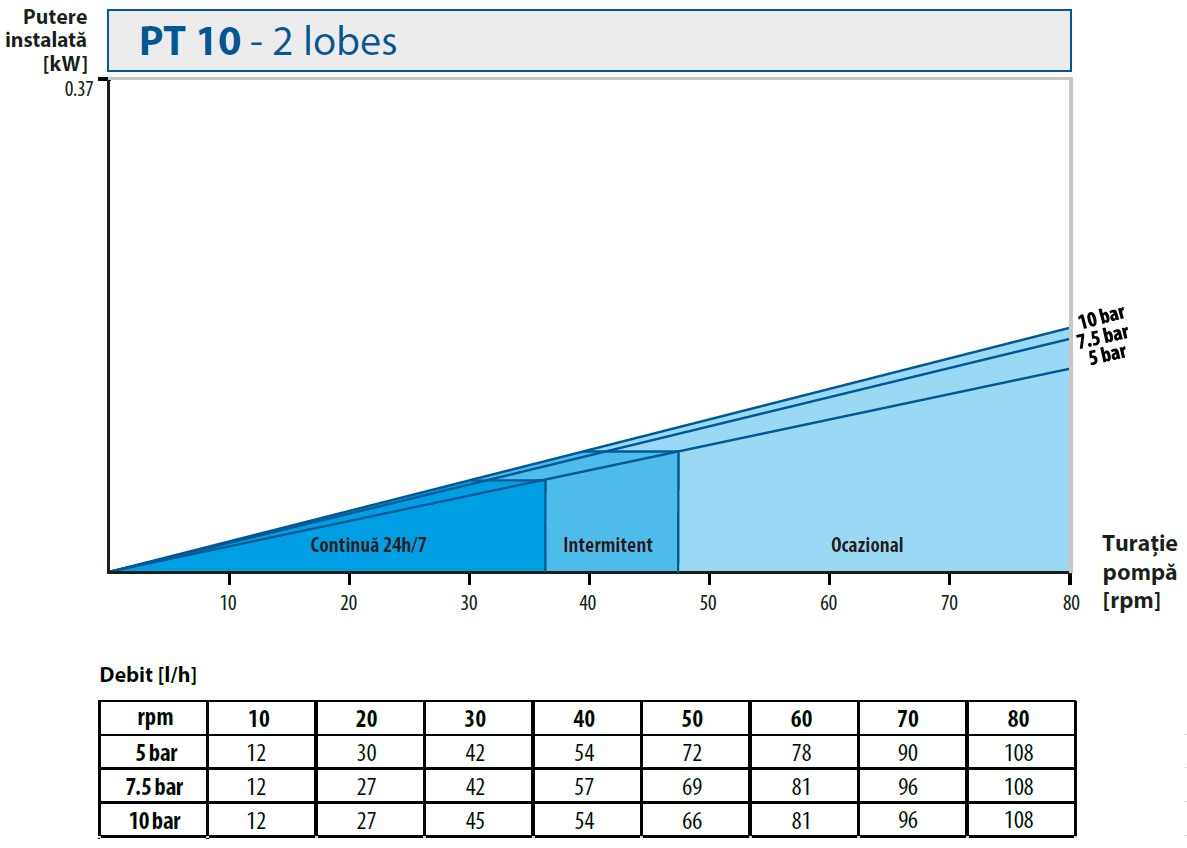

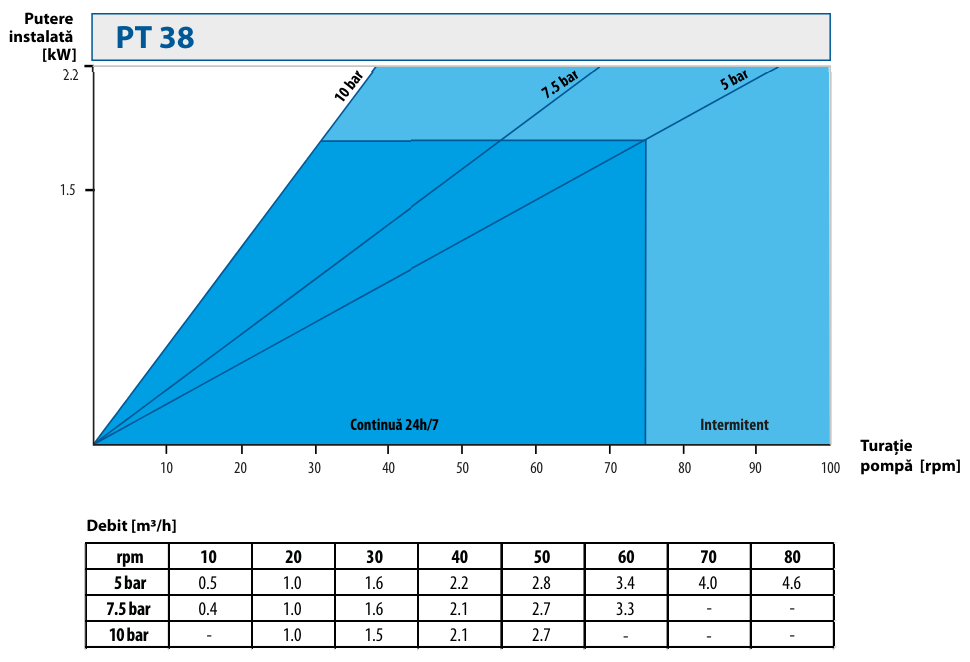

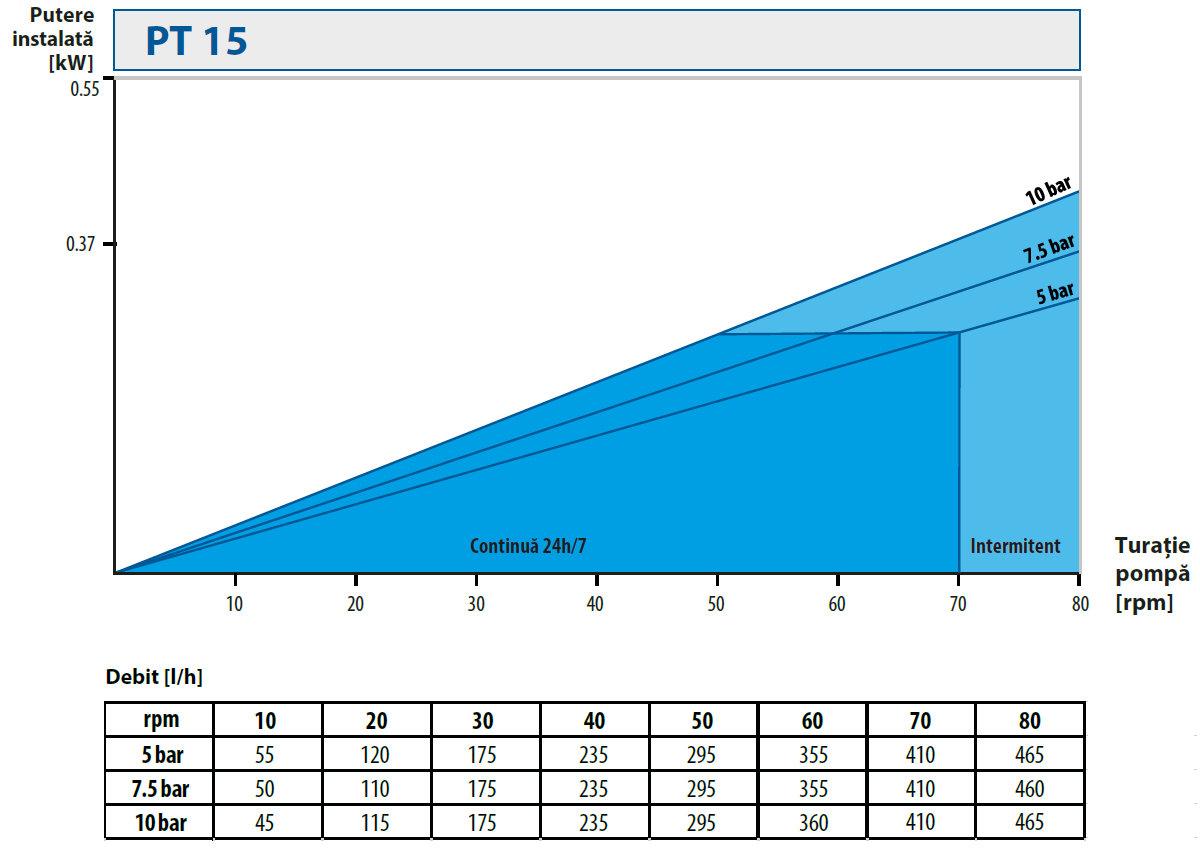

Motoreductoare disponibile*
Dimensiune pompă Putere motor [kW] Turație pompă [rpm]
PT 5 0.25 11, 15, 19, 23
PT 10 0.25 11, 15, 19, 23
0.37 15, 23, 25, 35
0.55 43, 47, 61
PT 15, PT 20 0.37 15, 23, 25, 35
0.55 43, 47, 61
PT 25 1.5 23, 30, 35, 44, 50
2.2 60
PT 32, PT 38 1.5 20, 25, 31
2.2 34, 44, 50, 61
PT 40 2.2 25, 31, 33, 41
3 47
4 54, 63
PT 51, PT 60 5.5 26
7.5 20, 33, 38, 47, 55, 60
PT 65, PT 80, PT 80L 7.5 20
11 20, 26, 32, 38
15 22, 5, 26, 32, 38
PT 100 15 18, 24
18,5 18
22 24, 31
PT 125 22 20
30 25, 32
37 20, 32, 38
* Alte turații ale motoreductorului disponibile la cerere
Furtunul - componenta principală

Pompele peristaltice pot pompa lichide abrazive, corozive și agresive cu continut de particule. Pentru a optimiza durata de viață a furtunului trebuie să îmbunătățiți diverși factori care acționează împreună:

  • Viteza pompei
  • Durata de funcționare a pompei (continuă/intermitentă/ocazională)
  • Presiunea de refulare a pompei / strategia de calare
  • Temperatura lichidului pompat

Acești parametri combinați cu o toleranță precisă conduc la o durată de viață a furtunului mai bună cu 30% decât a altor furtunuri de pe piață.

Descărcări: FURTUNUL. Componenta principală a pompei dvs. peristaltice.pdf

Cea mai largă gamă și cea mai rapidă livrare

  • Peste 7000 de furtunuri disponibile direct din stocul nostru
  • Livrare rapidă în întreaga lume
  • Materiale: NR (FDA), NBR (FDA), EPDM (FDA), CSM
  • Dimensiuni: de la ID5 până la ID125mm
  • Tipuri: furtunuri extrudate, furtunuri standard, furtunuri speciale (EPDM complet, lungimi speciale)
  • Furtunuri speciale cu ranforsare suplimentară pentru cele mai dificile aplicații (ex. filtru-presă)

Ambalare profesională

  • Ambalate orizontal pe un palet – furtunurile pot fi, de asemenea, îndoite pentru a optimiza costurile de transport
  • Ambalate în folie albastră pentru o depozitare și un transport mai bune
  • Etichetă autocolantă transparentă pentru identificarea precisă a pieselor
  • Marcaj inalterabil al furtunului pentru o mai bună identificare chiar și în cele mai solicitante aplicații

Compatibil pentru alte mărci

  • Concepute nu numai pentru pompele peristaltice Tapflo, ci și compatibile cu majoritatea celorlalți producători de pompe peristaltice
  • Creșterea eficienței și fiabilității pompei dvs. peristaltice

Design de calitate

  • Fabricat exclusiv în Europa
  • Fabricat cu compuși de cea mai bună calitate
  • Fabricat în conformitate cu cele mai înalte standarde industriale

O mai bună aderență a lubrifiantului

Mai puțină frecare și mai puțină căldură acumulată între saboți și furtun.

Documentație și certificare

  • Fișă tehnică pentru fiecare furtun
  • Diagramă explicită de calibrare
  • Certificatele pot fi furnizate la cerere specială

Furtunul. Componenta principală a pompei dvs. peristaltice

Certificatele pot varia în funcție de execuția materialului unui anumit produs.

Accesorii

Descărcări: Pompe peristaltice PT – Componente cheie.pdf

DPT Amortizor de pulsații

Utilizarea amortizoarelor de pulsații pe conducta de refulare garantează o serie de avantaje, cum ar fi: reducerea semnificativă a pulsațiilor pe refulare, a vibrațiilor, precum și a zgomotului. Această soluție protejează nu numai pompa, ci și conductele și instrumentația.

DPT Amortizor de pulsații

Contor de rotații (RC)

Contorul de rotații permite monitorizarea numărul de rotații ale rotorului.

Acest accesoriu poate fi echipat cu un cabinet de control. Pe baza volumului dislocat la o rotație, acesta permite calcularea și dozarea produselor în funcție de nevoile clientului.

Contorul de rotații poate fi echipat și cu afișaj digital extern pentru monitorizarea ușoară a turației și a capacității pompei.

Contor de rotații (RC)

Detector de scurgeri ale furtunului (HLD)

Ruperea furtunului, care este o piesă de uzură, creează o scurgere a lichidului pompat.

Ca urmare, nivelul lubrifiantului din carcasa pompei crește și este detectat de un senzor capacitiv, care oprește imediat pompa.

Detector de scurgeri ale furtunului (HLD)

Sistemul de vid

Sistemul de vid este utilizat în aplicații în care sunt manipulate produse vâscoase (peste 10 000 cP) sau cu o înălțime de aspirație negativă.

Din cauza vâscozității lichidului, furtunul nu revine la forma inițială suficient de repede, iar capacitatea pompei scade.

Prin instalarea unui sistem de vid, caderile de eficiența sunt eliminate, deoarece presiunea din interiorul pompei este redusă, iar furtunul revine mai repede la forma inițială.

Sistemul de vid

Invertor încorporat (deasupra sau lateral)

Invertoarele de frecvență încorporate reprezintă o soluție pentru controlul confortabil al turației pompei. De asemenea, permite înlocuirea mai ușoară a furtunului. Unitatea este echipată cu un invertor de frecvență IP66 programat și toate echipamentele necesare, cum ar fi firele și fișele.

Principalul avantaj al acestei soluții este faptul că invertorul este montat direct pe pompă, ceea ce face ca întreaga unitate să fie compactă și gata de utilizare.

Invertor încorporat (deasupra sau lateral)

Cărucioare

Cărucioarele sunt concepute pentru a permite mobilitatea și ușurința în utilizare, menținând în același timp stabilitatea adecvată a pompei.

Datorită acestor noi accesorii, pompele pot fi transportate cu ușurință și, cel mai important, utilizate în numeroase aplicații și locații.

Cărucioare
