Kaj so membranske črpalke?
Membranska črpalka je ekonomična in enostavna za namestitev naprava za črpanje različnih anorganskih ali bioloških medijev. Omogoča premikanje delovnih tekočin s pomočjo pnevmatskega pogona. Zasnova in princip delovanja membranske črpalke sta preprosta. Ključni element je tukaj membrana, običajno poganjana s stisnjenim zrakom, ki se premika s silo. Ta proces povzroči spremembo prostornine delovne komore, samodejno odpirajoči sesalni in izpustni ventili pa omogočajo črpanje tekočine.
Membranske črpalke – vrste
Obstajata dve osnovni vrsti zasnove membranskih črpalk:
 |

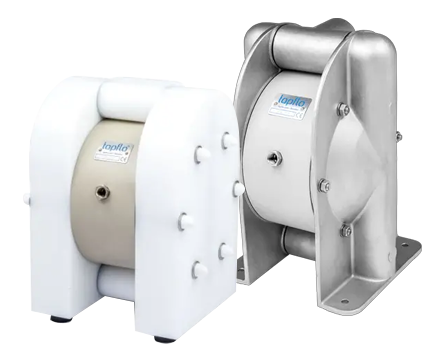

Črpalke AODD (Air-Operated Double Diaphragm) – delujejo s premikanjem tekočine s pomočjo membran, ki jih poganja stisnjen zrak, ki se distribuira preko razdelilnika. Znane tudi kot pnevmatske črpalke. Ta vrsta pogona se imenuje pnevmatski. Razdelilnik je odgovoren za preusmerjanje zraka in premikanje sklopa membrane. Pomemben element so tudi kroglice, ki delujejo kot nepovratni ventili in pomagajo pri črpanju tekočine. Pnevmatske membranske črpalke je mogoče regulirati glede učinkovitosti s pomočjo igličastega ventila na dovodu zraka. | ||

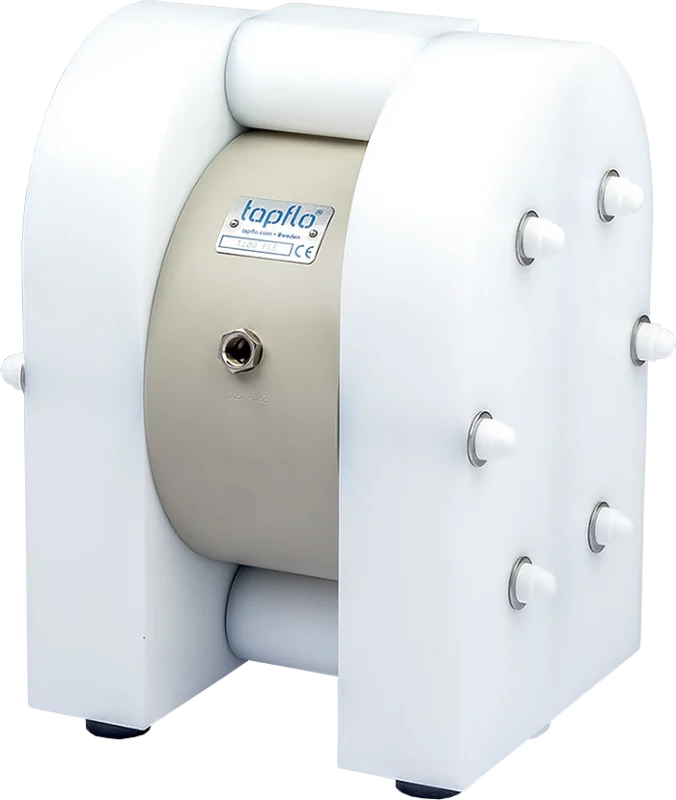

 Plastične membranske črpalke |

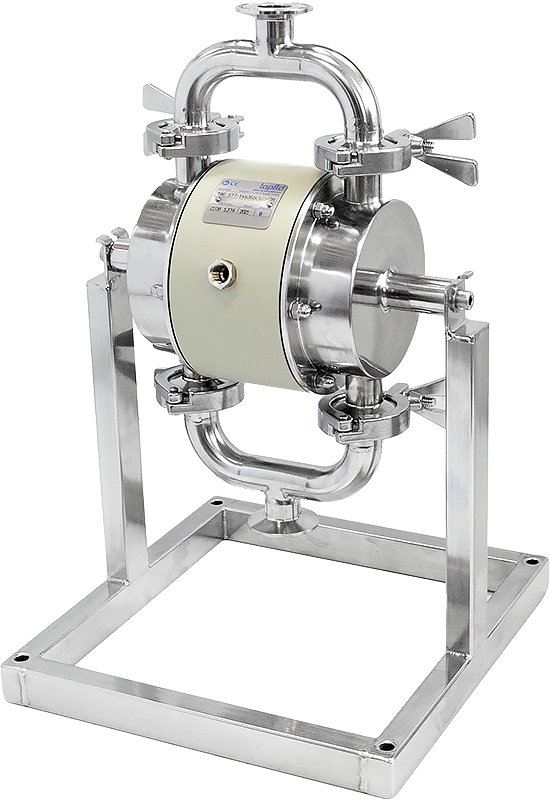

 Sanitarne membranske črpalke |

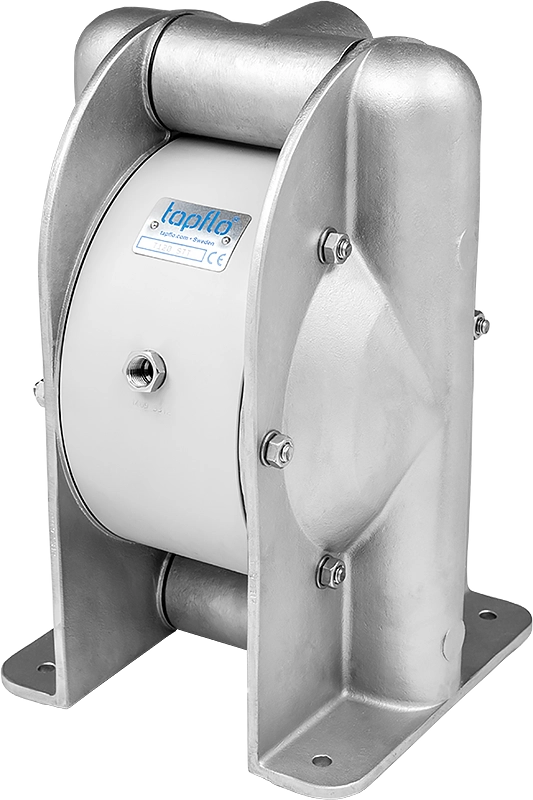

 Kovinske membranske črpalke |

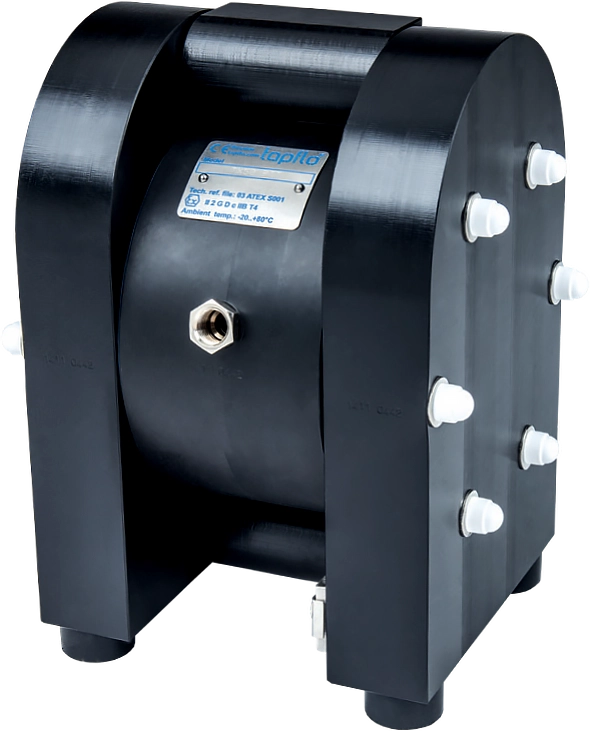

 Plastične membranske črpalke za ATEX cone |

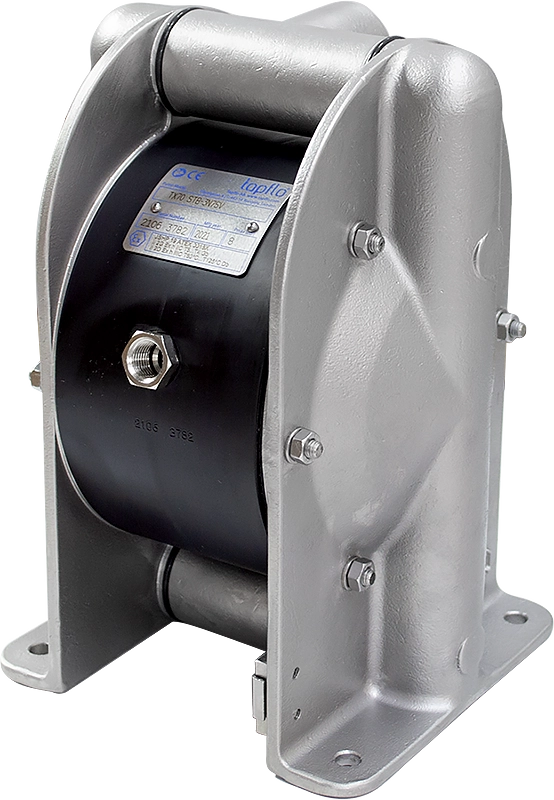

 Kovinske membranske črpalke za ATEX cone |

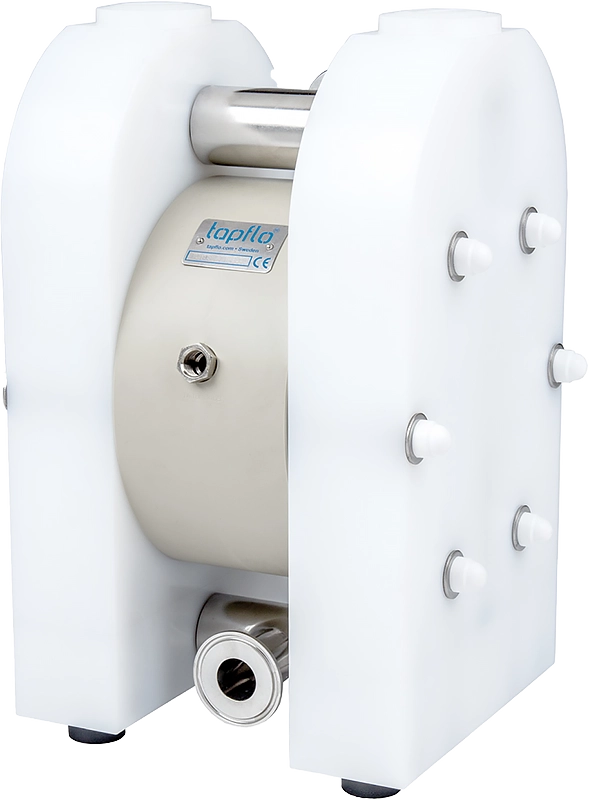

 Farmacevtske membranske črpalke |

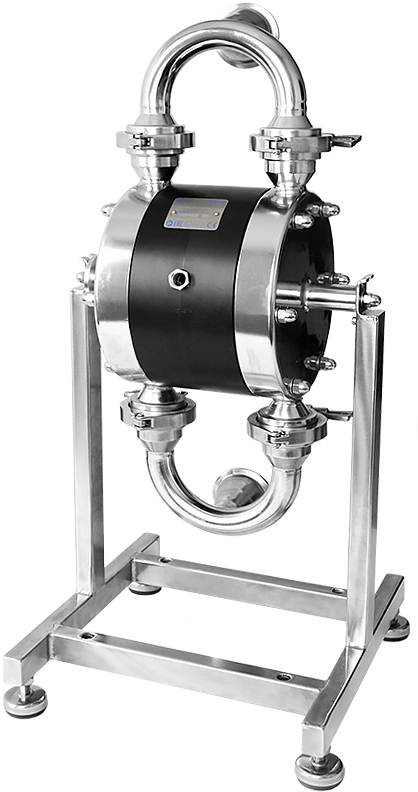

 EHEDG aseptične membranske črpalke |

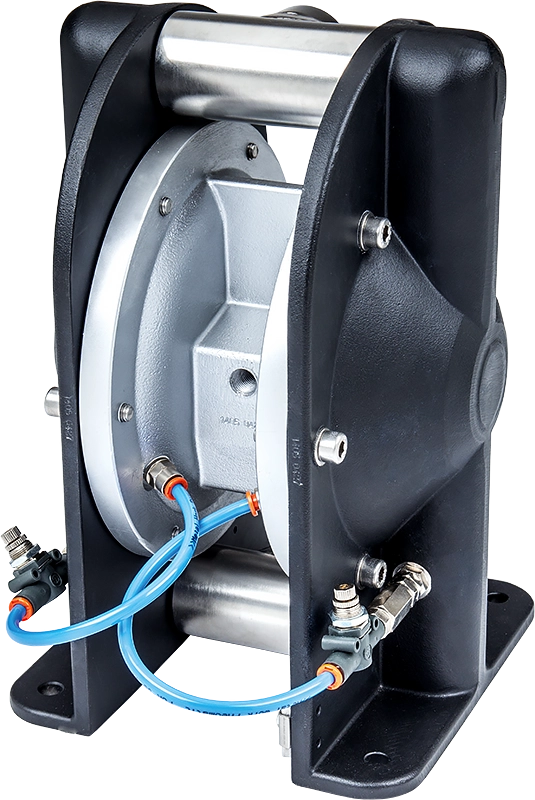

 Membranske črpalke za prah |
 |

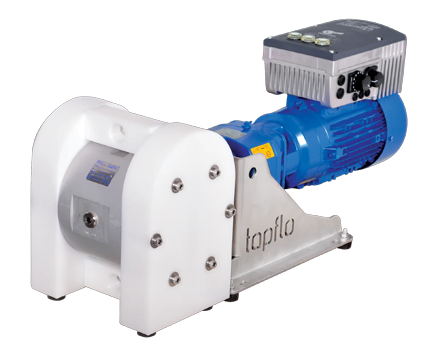

Črpalke EODD (Electrically Operated Double Diaphragm) – poganja jih elektromotor, povezan s pogonskim sistemom, ki premika membrane. Učinkovitost črpalke je mogoče natančno nadzorovati. Pri modelih črpalk, opremljenih s pretvornikom, lahko reguliramo hitrost motorja. | ||
Obe vrsti lahko sesata medij z višine skoraj 10 metrov (preračunano na vodo). Prav tako lahko delujeta na suho, v tem primeru sesanje deluje do višine približno 5 metrov. Vsaka različica ima svoje prednosti in se razlikuje po ceni. Če želite izvedeti več o tej temi, vas spodbujamo, da preberete našo primerjavo električnih črpalk EODD s pnevmatskimi črpalkami AODD Električne membranske črpalke.
Preberite več in odkrijte, kaj ponujamo: Pnevmatske membranske črpalke
Kako deluje pnevmatska membranska črpalka?

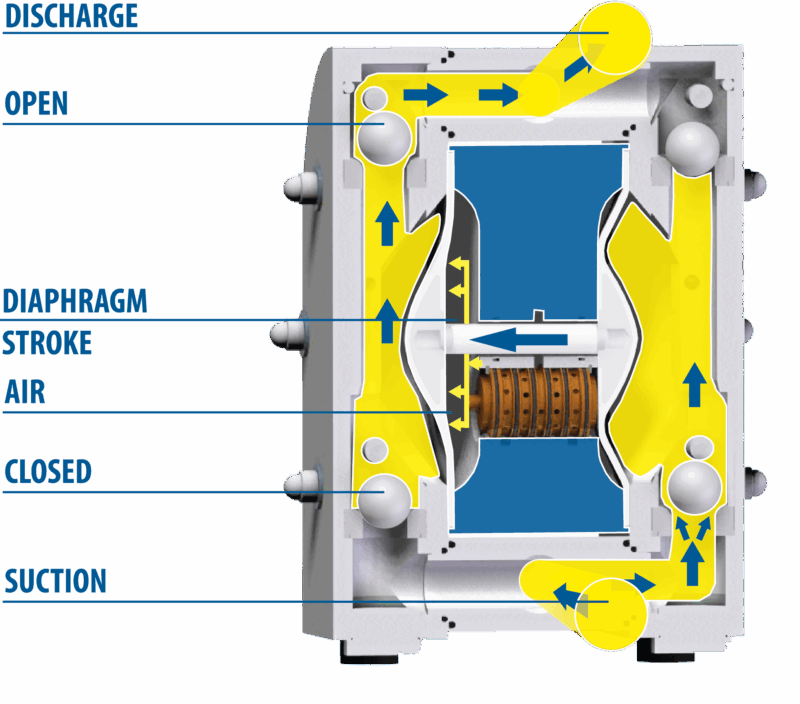

Presek membranske črpalke
Grafikon prikazuje Tapflo membransko črpalko, ki odraža filozofijo podjetja “Preprostost je umetnost”. Ta črpalka je sestavljena iz do 70 % manj delov kot izdelki konkurence.
Pnevmatska, je popolnoma mehanska naprava, ki deluje z izmeničnim dovajanjem stisnjenega zraka v dve zračni komori, ki se nahajata za membranama, kar povzroči spremembo prostornine delovnih komor črpalke. Takšne naprave se imenujejo tudi pnevmatske membranske črpalke. Ustvari se izmenično sesanje/izpust prenesenega medija.
Membranske črpalke – konstrukcija in princip delovanja
|
Delovni cikel membranske črpalke
|
Sistem ventilov Nepovratni krogelni ventili: Sistem nepovratnih krogelnih ventilov preprečuje povratni tok tekočine in nadzoruje pretok tekočine, kar ji omogoča premikanje v pravilni smeri:
|
Regulacija tlaka
|
Membrane, zračni razdelilniki, nepovratni ventili
Membranske črpalke, izdelane iz visokokakovostnih materialov, ob pravilnem delovanju trajajo dolgo let. Oblikovalci zagotavljajo, da so membrane in zračni razdelilniki izdelani iz različnih materialov, da bi izpolnili zahteve specifičnih aplikacij in zagotovili optimalno kemično odpornost, mehansko trdnost in dolgo življenjsko dobo.

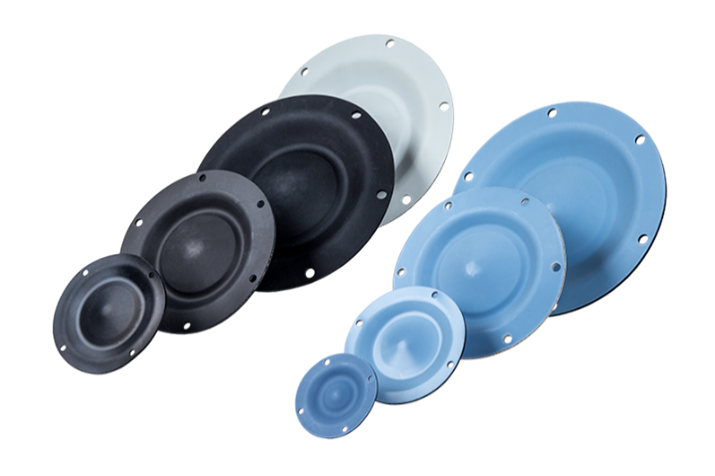

Membrane – bistveni element membranske črpalke
Vsestranskost, visoka kemična odpornost, prožnost in trajnost – to so glavne značilnosti membran, ki jih ponuja Tapflo.
- Trdne in učinkovite membrane: Membrane v črpalkah igrajo ključno vlogo pri njihovem delovanju, ločujejo pnevmatski od hidravličnega dela in zagotavljajo zanesljivost in učinkovitost črpanja.
Vrste in prednosti posameznih materialov, ki se uporabljajo pri proizvodnji membran
Material Prednosti Aplikacija
Vredno je izbrati črpalko z membranami, ki jih odlikuje visoka raven varnosti in higiene. V živilski in farmacevtski industriji je pomembno tudi, da lahko izberemo membrano s certifikatom FDA. To omogoča med drugim varen stik z živili. Elementi, izdelani iz EPDM, PTFE ali NBR White, imajo certifikat FDA.
NBR (nitrilna guma)
Dobra odpornost na olja, maščobe, goriva, relativno nizka cena, dobra mehanska trdnost.
Aplikacije: Naftna industrija, živilska industrija, transport, proizvodnja strojev.
EPDM (Etilen propilen dien kavčuk)
Dobra kemična odpornost na kisline in baze, odlična odpornost na ozon, atmosferske vplive in staranje. Ta material se ne obnese dobro z olji in maščobami.
Aplikacije: Kemična industrija, živilska industrija, kozmetična industrija, industrija vode in odpadnih voda.
FKM (VITON)
Antistatičen, odporen na plamen, kemično odporen na med drugim žveplovo kislino, ogljikovodikova in avtomobilska goriva ter ozon, dobro se obnese pri visokih temperaturah.
Aplikacije: Kemična industrija, industrija predelave kovin – galvanske delavnice, težka kemija.
PTFE (Politetrafluoroetilen, Teflon)
Elementi, izdelani iz plastike, se odlikujejo z odlično kemično odpornostjo na večino agresivnih kemikalij, visoko delovno temperaturo (najvišja delovna temperatura je omejena zaradi tveganja vulkanizacije membrane), nizkim koeficientom trenja, dobro prožnostjo.
Aplikacije: Idealno za črpanje agresivnih tekočin (kemičnih snovi, kislin, lugov, topil).
Beli EPDM
Lahko pride v stik z živili.
Aplikacije: Živilska industrija, mlečna industrija.
Vredno je izbrati črpalko z membranami, ki jih odlikuje visoka raven varnosti in higiene. V živilski in farmacevtski industriji je pomembno tudi, da lahko izberemo membrano s certifikatom FDA. To omogoča med drugim varen stik z živili. Elementi, izdelani iz EPDM, PTFE ali NBR White, imajo certifikat FDA.
Zračni razdelilniki
So srce membranskih črpalk, ki distribuira stisnjen zrak znotraj naprave. Včasih jih imenujejo tudi zračni ventili. Njihova velika prednost je, da ne potrebujejo mazanja. Naslednji materiali se pogosto uporabljajo za proizvodnjo teh komponent:
Material Prednosti Aplikacija
| PET Kemična odpornost, možnost regeneracije. Aplikacije: Industrija baterij, kemična industrija, galvanske delavnice | Medenina Samomazalna, privlačna cena. | Nerjavno jeklo 316L Manjša teža, nižja cena Aplikacije: Aplikacije z visokim tlakom, kemična industrija, industrija polprevodnikov, laboratoriji. |

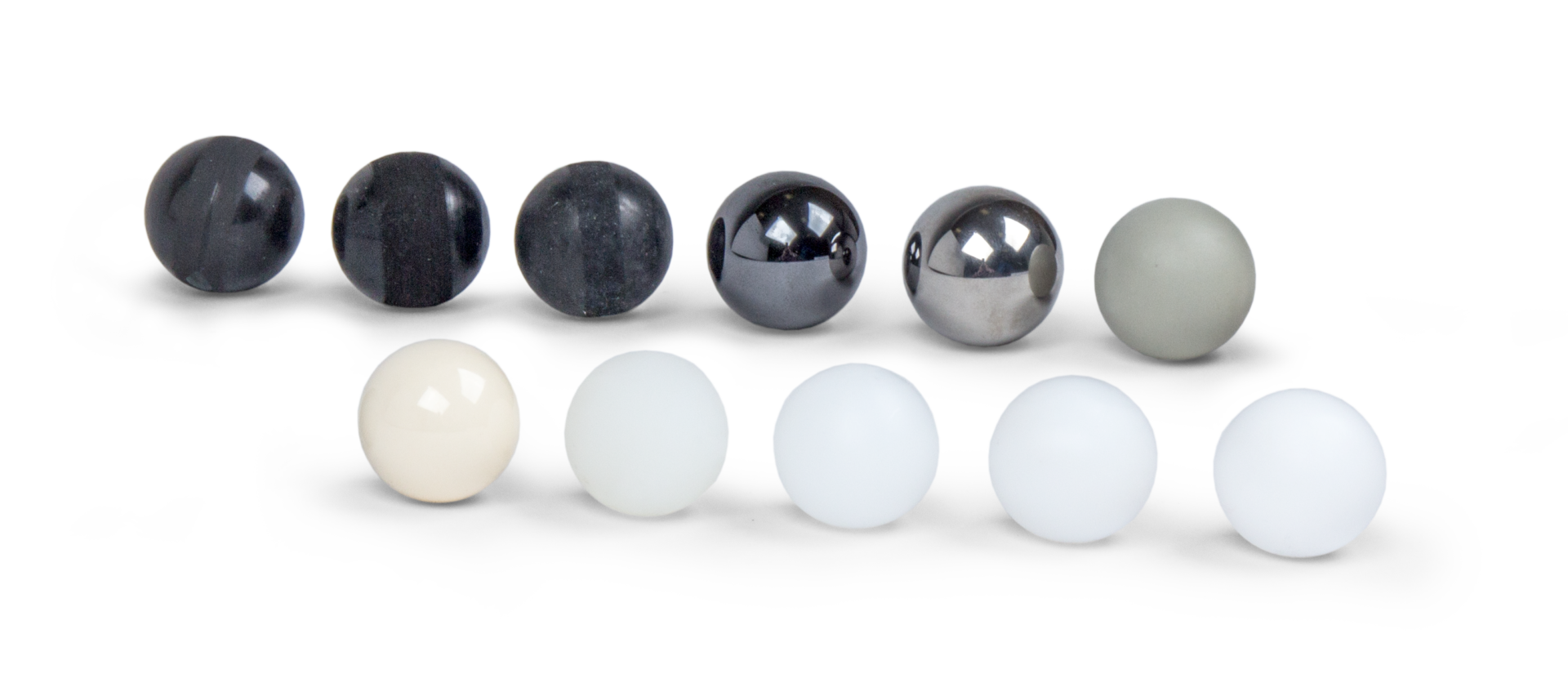

Nepovratni krogelni ventili
Pomemben element vsake membranske črpalke, ki mora biti glede na materialno izvedbo primeren specifični aplikaciji. Na primer, Tapflo ponuja kar 13 možnosti materialov. Material, iz katerega je kroglica izdelana, mora biti odporen na delovanje črpane tekočine. Zato je za kislinske, kemično agresivne tekočine vredno izbrati ventile iz PTFE.
Membranska črpalka je učinkovita in zanesljiva rešitev za črpanje različnih tekočin. Različica AODD uporablja mehanski pogon na stisnjen zrak in napreden sistem nepovratnih ventilov. Da bi zagotovili učinkovit in usmerjen pretok medija, je vredno tudi pravilno prilagoditi tlak zraka izgubam tlaka v namestitvi, pa tudi upoštevati zahteve pretoka tekočine, ki so potrebne za določeno aplikacijo. Na trgu obstajajo tudi membranske črpalke, ki jih poganja elektromotor (EODD), kar je zanimiva ekonomska alternativa za dolgoročno delovanje.
Niste prepričani, katera črpalka je prava za vas? Kontaktirajte naše strokovnjake!
Oglejte si, kako se izdeluje membranska črpalka
Membranske črpalke – vrste montaže
Membranske črpalke so vsestranske in enostavne za namestitev ter jih lahko razdelimo v več vrst glede na način delovanja.
 |

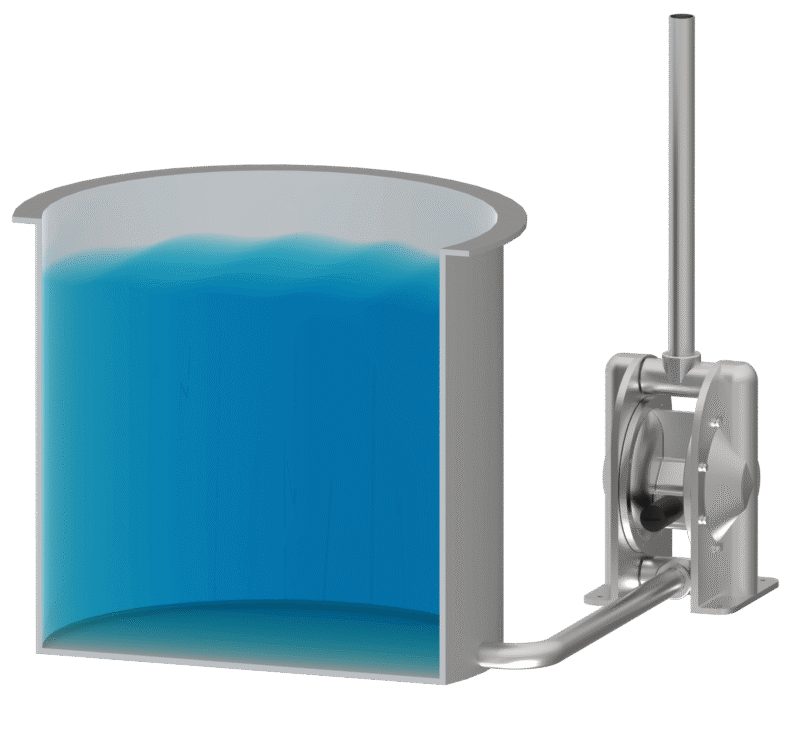

Membranske črpalke, ki delujejo pod pozitivnim tlakom na sesalni strani (potopljeno sesanje)Namestitev, zasnovana s pozitivnim tlakom na sesalni strani. To je najboljša rešitev, kadar je treba rezervoar popolnoma izprazniti ali kadar se črpajo visoko viskozni mediji. Ko membranska črpalka deluje pod pozitivnim tlakom na sesalni strani (tj. je potopljena v tekočino), lahko učinkovito prenaša različne medije, kot so: barve, laki, olja. |
 |

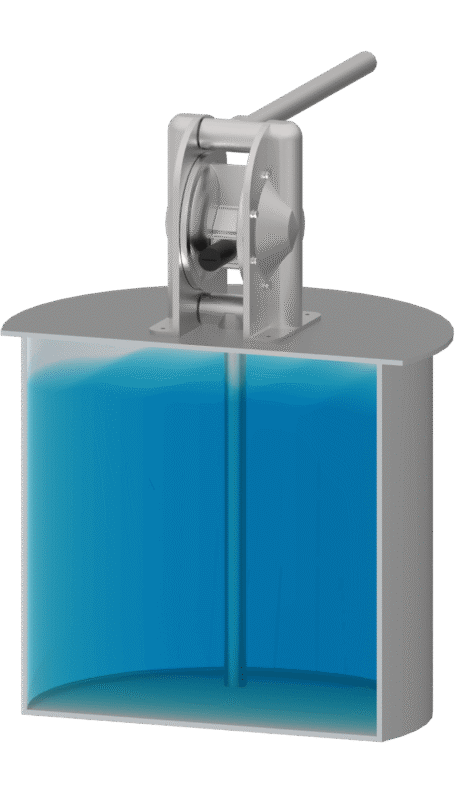

Samosesalne membranske črpalkeZasnova takšne črpalke omogoča delovanje z visokim vakuumom. Črpalka lahko začne delovati z negativnim tlakom na sesalni strani brez poškodb naprave. Višina sesanja doseže 5 metrov iz praznega cevovoda in do 8 metrov iz mokrega cevovoda. Sposobnost samosesanja je odvisna od velikosti membranske črpalke. Membranske črpalke te vrste so sposobne ustvariti negativen tlak na sesalni strani, kar jim omogoča sesanje medija z nižje ravni ali večje razdalje. Zahvaljujoč tej sposobnosti lahko samosesalna membranska črpalka deluje tudi, ko je sesalni vod sprva prazen, kar jo naredi za zelo vsestransko orodje v namestitvah, kjer ni naravnega dotoka tekočine. |
 |

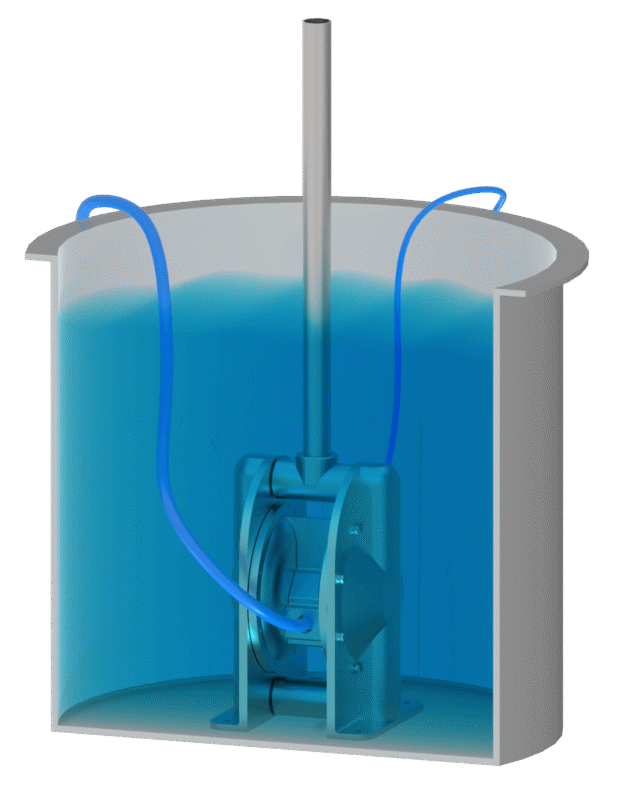

Potopne membranske črpalkeMembranske črpalke se lahko namestijo kot potopne. Pomembno je preveriti kemično odpornost vseh elementov, ki bodo prišli v stik z medijem. Pogoj za delovanje črpalke je odvod zraka iz črpalke nad nivojem tekočine z uporabo ustrezne cevi. Potopne membranske črpalke odlikuje učinkovitost v namestitvah, ki zahtevajo neprekinjeno delovanje v potopljenem okolju, kjer je dostop do črpalke omejen. |
Montaža membranske črpalke – ključna pravila
Tukaj bomo predstavili, kako priključiti membransko črpalko. Montaža črpalke v vsakem od treh primerov je relativno enostavna, vendar jo morajo opraviti usposobljeni delavci v skladu s priporočili iz priročnika IOM. Vsekakor je vredno namestitev opremiti z zapornimi ventili, ki bodo olajšali demontažo črpalke med kakršnim koli servisiranjem. Ustrezna instrumentacija za delovanje črpalke je prav tako pomembna. Kakšna oprema je priporočena: manometer na sesalni strani in manometer na izhodni strani. Upori toku v kateri koli namestitvi se s časom povečujejo, ustrezna instrumentacija pa omogoča opazovanje delovanja črpalke in namestitve. Drugo vprašanje je namestitev stisnjenega zraka. Treba je upoštevati, da morajo biti membranske črpalke napajane z zrakom brez olja ustrezne suhosti in čistosti. Najvišji tlak zraka je 8 barov. Obstajajo tudi posebne serije črpalk, kjer se lahko uporabi tlak do 16 barov.
Oglejte si VIDEO
Več videoposnetkov je na voljo na našem YouTube kanalu. Pridružite se nam!
Kako pravilno upravljati membranskimi črpalkami?
2.1. Z zapiranjem ventila na izhodu – takrat se bo črpalka samodejno ustavila in tlak na obeh straneh membrane se bo izenačil.
2.2. Z zapiranjem dovoda stisnjenega zraka. Če črpalka deluje pod pozitivnim tlakom na sesalni strani, je treba zapreti sesalni ventil, da se membrane ne preobremenijo s hidrostatičnim tlakom dovodnega stolpca tekočine. Paziti je treba, da se črpalka ne preobremeni s tlakom tekočine, ki vstopa v črpalko. Neuravnotežen tlak na strani medija bo povzročil prekomerno raztezanje membrane in na koncu njeno poškodbo.
Dodatno je treba upoštevati, da je treba pri namestitvi črpalke in občasno vsakih 5-10 dni priviti vijake na črpalki. Informacije o razporedu servisiranja morajo biti v priročniku. To je še posebej pomembno pri plastičnih črpalkah. Plastika ima tendenco plazenja (trajne spremembe dimenzij), zato je privijanje vijakov v tem primeru ključno.
Ker osnovni princip delovanja temelji na dovodu zraka, je treba med delovanjem zagotoviti njegovo ustrezno kakovost. Zlasti v sezoni, ko je relativna vlažnost zraka visoka, je treba namestitve pogosto odvajati. Voda, ki vstopi v namestitev in pride do črpalke, najprej poškoduje drsne dele v zračnem razdelilniku, nato pa se usede na izpustni dušilec in zmrzne, kar povzroči vse počasnejše delovanje črpalke, dokler se ne ustavi. Zrak mora biti tudi ločen od olja in trdnih delcev.
Redni periodični pregledi delovnih elementov črpalke, tj. zračnega razdelilnika, membran in nepovratnih ventilov, so temeljni za pravilno delovanje. Ugledni proizvajalci priporočajo takšen pregled vsaj enkrat letno. Ko se diagnosticira obraba posameznih delov naprave, jih je treba zamenjati. Vredno je zamenjati sedeže ventilov vsaki dve leti.
| PROBLEM | MOŽNA NAPAKA | MOŽNA REŠITEV |
| Črpalka ne deluje | Previsok tlak zraka | Povečajte tlak preko regulatorja |
| Zamašen priključek zraka | Preverite / očistite priključek zraka | |
| Zamašen dušilec | Preverite / očistite / zamenjajte dušilec | |
| Poškodovan zračni razdelilnik | Očistite / zamenjajte zračni razdelilnik | |
| Kontaminacija v stranski komori črpalke | Odstranite kontaminacijo iz komor | |
| Raztrganje membrane | Zamenjajte membrano | |
| Slabo sesanje | Sesalni priključek ni zatesnjen | Zatesnite sesalni vod |
| Zamašen sesalni priključek | Očistite sesalni vod | |
| Zamašen dušilec | Preverite / očistite / zamenjajte dušilec | |
| Zamašene ali poškodovane kroglične ventile | Preverite dimenzije in obliko kroglic ventilov | |
| Obraba sedežev ventilov Črpalka se zažene pri visokem tlaku Zrak v sesalnem / izpustnem vodu Suho sesanje pri izpustnem tlaku |
Preverite dimenzije in obliko sedežev ventilov Zaženite črpalko pri nizki hitrosti (glejte poglavje 2.2) Oddušite sesalni / izpustni vod Napolnite črpalko / zaženite črpalko brez izpustnega tlaka |
|
| Neenakomerno delovanje črpalke | Zamašene kroglične ventile | Preverite dimenzije in obliko kroglic ventilov |
| Tesnilo v sredinskem bloku Poškodovan zračni razdelilnik |
Zamenjajte tesnila Očistite / zamenjajte zračni razdelilnik |
|
| Raztrganje membrane Poškodba kroglic ventilov Zamrzovanje dušilca |
Zamenjajte membrane Preverite dimenzije in obliko kroglic ventilov Izboljšajte kakovost zraka (glejte poglavja 1.7.1 in 2.2.2) |
|
| Nizek pretok/tlak | Padec tlaka napajalnega zraka Izgube tlaka na sesalni strani Puščanje v dovodnem vodu / zračnem razdelilniku |
Povečajte tlak preko regulatorja Preverite / spremenite namestitev na sesalni strani; preverite / popravite / zamenjajte dovodni vod zraka / zračni razdelilnik |
| Zamašen sesalni ali dovodni priključek zraka | Preverite / očistite dovodni vod zraka / sesalni priključek | |
| Zamašen dušilec | Preverite / očistite / zamenjajte dušilec | |
| Obraba ali poškodba kroglic ventilov Poškodba sedežev ventilov |
Preverite dimenzije in obliko kroglic ventilov Preverite dimenzije in obliko sedežev ventilov |
|
| Zrak v črpani tekočini | Zatesnite sesalni vod; preverite / napolnite rezervoar | |
| Raztrganje membrane Zamrzovanje dušilca |
Preverite / zamenjajte membrane Izboljšajte kakovost zraka (glejte poglavja 1.7.1 in 2.2.2) |
|
| Puščanje medija iz črpalke | Nezadostno privijanje vijakov na straneh črpalke Poškodovani O-tesnili na priključkih Raztrganje membrane Napetost v namestitvi |
Preverite momente privijanja vijakov Zamenjajte O-tesnila Preverite / zamenjajte membrane Prilagodite namestitev, odstranite napetosti, če uporabljate dušilec pulzacij, zagotovite mu samostojno stojalo (glejte priročnik za uporabo dušilca). |
| Puščanje medija iz dušilca črpalke |
Raztrganje membrane | Zamenjajte membrano |
Membranska črpalka – izbira naprave v petih korakih
Pet ključnih elementov za izbiro črpalke, na katere bi morali biti pozorni, je:
1
Kapaciteta črpalke
2
Tlak, ki ga ustvari črpalka
3
Lastnosti prenesene tekočine
4
Hitrost dobave blaga
5
Individualni pristop kupcu s strani proizvajalca
Pet osnovnih parametrov za izbiro membranske črpalke lahko razlikujemo: kapaciteta črpalke, tj. prostornina tekočine, črpane na enoto časa, in dobavna višina, tj. tlak, ki ga ustvari črpalka, ki povzroča pretok tekočine v cevovodu. Poznavajoč zgoraj navedene parametre, je treba ugotoviti, katero tekočino bo črpalka črpala in njene osnovne fizikalno-kemične lastnosti, tj. viskoznost (konzistenca tekočine), temperaturo in morebitno prisotnost trdnih delcev v prenesenem mediju.
Pregovor “Čas je denar” se še posebej odraža v industriji. Kupci, ki iščejo ustrezno črpalko, bodo zagotovo pozorni na čas dobave naprave. Vredno je izkoristiti ponudbo proizvajalcev, ki lahko učinkovito dobavijo izdelek, ki ga potrebujemo, in imajo hitro servisno službo ter velika skladišča rezervnih delov. To je pomembno tudi v primeru nepričakovane okvare. Vprašanje stroškov vzdrževanja ostaja ključno. Na trgu obstajajo črpalke, ki omogočajo minimiziranje notranjih izgub v zračnem razdelilniku.
Membranske črpalke – prednosti
Membranske črpalke so najbolj univerzalne naprave med vsemi industrijskimi črpalkami, ki so na voljo na trgu. Uporabljajo se v številnih panogah za črpanje vseh vrst tekočin. V kemični industriji se uporabljajo za črpanje kislin, topil, barv, emulzij in drugih kemično agresivnih tekočin. Membranske črpalke so odlične tudi v živilski industriji za črpanje zelo viskoznih in gostih tekočin ter tekočin, ki vsebujejo trdne snovi. Imajo uporabniku prijazno zasnovo, kar pomaga pri boljšem razumevanju principa pravilnega delovanja.
Membranske črpalke so izdelane iz kovine in plastike. To prinaša vrsto prednosti. Osnovni kovinski materiali, ki se uporabljajo za proizvodnjo črpalk, so aluminij, aluminij, prevlečen s teflonom, lito železo in nerjavno jeklo AISI 316L. Črpalke iz aluminija in litega železa se uporabljajo za transport tekočin z nevtralnim pH, gostih in redkih ter tistih, ki vsebujejo trdne delce. Tipične aplikacije vključujejo črpanje topil, barv in industrijskih olj.
Liti deli membranskih črpalk iz jekla AISI 316L, odpornega na kisline, se odlikujejo po mehanski trdnosti v kombinaciji s kemično odpornostjo. Sredinski blok črpalke, ki ni v stiku s tekočino, je standardno izdelan iz polipropilena (PP), odpornega proti koroziji. Najpogostejše tekočine, črpane s temi črpalkami, so dušikova kislina in kavstična soda.
Na voljo je tudi različica membranske črpalke iz elektro-poliranega jekla AISI 316L, odpornega na kisline, ki izpolnjuje higienske zahteve. Sanitarne membranske črpalke se najpogosteje uporabljajo v živilski, pivovarski, mlečni in kozmetični industriji.
Plastične membranske črpalke so izdelane iz polietilena in . Polietilenske črpalke (PE HD) se odlikujejo z visoko odpornostjo proti obrabi, 6-7-krat boljšo kot polipropilen (PP). To omogoča uporabo takšnih črpalk za črpanje na primer blata z močnimi abrazivnimi lastnostmi.
PE je odporen na večino agresivnih kemikalij, kot so koncentrirane kisline in lugi. Najvišja delovna temperatura je 70°C.
Membrane se premikajo z vzajemnim gibanjem in omogočajo natančno doziranje tekočin brez tveganja kontaminacije.
Kompaktna in vzdržljiva zasnova Trdna in vzdržljiva konstrukcija Varnost uporabe (kratki časi servisiranja) Zračni razdelilnik brez mazanja (pnevmatski motor) Širok razpon velikosti in različic črpalk Možnost posebnih zasnov Odlični tehnični parametri in enostavno upravljanjeKakšne so prednosti uporabe membranskih črpalk?
Enostavna za namestitev in upravljanje .
|
Univerzalne. Črpajo različne tekočine nizke in visoke viskoznosti.Praktično katera koli vrsta tekočine se lahko črpa, od čiste vode, preko tekočin z nizko vreliščem, do gostih snovi in korozivnih kemikalij. Ventili so sposobni delovati s tekočinami, onesnaženimi s trdnimi snovmi, brez vpliva na sesalno sposobnost črpalke. Nizek pretok in gladko delovanje črpalke olajšujeta transport abrazivnih in erozivnih medijev. |
Varne.Tapflo membranske črpalke odlikuje visoka raven varnosti. Zahvaljujoč pnevmatskemu pogonu so popolnoma varne pred iskrjenjem, kar jih naredi idealne za uporabo v eksplozivnih atmosferah. Dodatno, da bi preprečili statično razelektritev, se lahko črpalke opremijo s prevodnimi ohišji iz kovine ali PVDF, ojačanim z grafita. Zahvaljujoč tem lastnostim, Tapflo membranske črpalke zagotavljajo varno in zanesljivo delovanje v zahtevnih pogojih. Na voljo so različice v ATEX izvedbi, odporni na eksplozijo. |
Črpalka lahko deluje brez poškodb z zaprtim ventilom ali blokiranim izpustnim cevovodomStalna regulacija pretoka se doseže z odpiranjem ali zapiranjem ventila za regulacijo pretoka ali povečanjem ali zmanjšanjem količine dovedenega zraka. |
Modularna zasnova membranske črpalkeTapflo črpalke pogosto imajo modularno zasnovo, kar omogoča enostavno zamenjavo delov in prilagajanje črpalke specifičnim zahtevam aplikacije. Moduli se lahko hitro sestavijo in razstavijo, kar poenostavlja tako namestitev kot vzdrževanje. |
Navodila in tehnična podporaTapflo zagotavlja podrobna navodila za namestitev in delovanje ter ponuja tehnično podporo, kar dodatno olajša pravilno namestitev in uporabo črpalk. |
Suho samosesanje do 5 mMembranska črpalka lahko ustvari vakuum v sesalnem vodu. Črpalka lahko samosesa čisto vodo z globine do 5 metrov med “suhim” zagonom. Sposobnost delovanja na suho omogoča uporabo črpalk v sistemih, kjer se tekočina dobavlja neredno. Ko se dotok tekočine prekine, lahko črpalka nadaljuje delovanje brez tveganja poškodb zaradi pregrevanja ali trenja, dokler se tekočina ponovno ne pojavi. Zahvaljujoč svojim sposobnostim samosesanja in delovanja na suho, se lahko Tapflo membranske črpalke namestijo na mesta, kjer druge vrste črpalk zahtevajo dodatno opremo, kot so nepovratni ventili ali prednapolnitev pred zagonom. |
Nizka stopnja napakZahvaljujoč visokokakovostnim materialom in robustni zasnovi, se Tapflo črpalke odlikujejo z nizko stopnjo napak. To se prevede v manj prekinitev delovanja in enostavnejše tehnično vzdrževanje. Enostavno vzdrževanjePreprosta konstrukcija in razpoložljivost rezervnih delov omogočajo enostavno in hitro vzdrževanje črpalke. Mnogi modeli omogočajo enostaven dostop do ključnih komponent brez potrebe po demontaži celotne črpalke. |
Niste prepričani, katera črpalka je prava za vas? Kontaktirajte naše strokovnjake!
Membranske črpalke – izzivi in težave
Glavne nevšečnosti membranskih črpalk lahko povzamemo v nekaj točkah. To vključuje:
Omejena kapaciteta – druge vrste črpalk, npr. centrifugalne črpalke, lahko kupcu zagotovijo večje pretoke.
Pulzacije – značilnost te vrste črpalke. Lahko povzročijo znatno hrup, sam pretok pa ni enakomeren. Rešitev je nakup ustreznega dušilca.
Obraba membrane – membrane, zaradi stika s tekočino, so izpostavljene vsem neželenim učinkom kemikalij ali visokih temperatur, če to zahteva aplikacija. Vredno je spremljati njihovo stanje.
Omejen tlak – membranske črpalke imajo omejitve glede največjega tlaka, ki ga lahko ustvarijo.
Dodatna oprema za membranske črpalke
 |

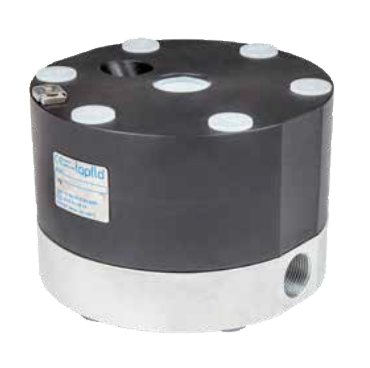

DušilciTo je odgovor na problem pulzacij, ki se pogosto pojavlja pri membranskih črpalkah. Dušilec ne le odpravlja moteč hrup in vibracije, ampak tudi ščiti pred kavitacijo (nastanek udarnih valov zaradi dejstva, da tlak tekočine pade pod tlak pare tekočine). Obstajajo aktivni dušilci pulzacij, ki se odzivajo na delovanje celotne namestitve. Ugledni proizvajalci dobavljajo tudi naprave, ki so integrirane z ohišjem črpalke. To uporabnika reši potrebe po priključitvi dušilca. Preberite več: Dušilci |
Sistem za nadzor nivoja medija za membranske črpalkeSistem za nadzor nivoja medija temelji na pnevmatskih komponentah. Lahko prispeva med drugim k zmanjšanju obratovalnih stroškov. Zahvaljujoč natančnemu upravljanju nivoja medija se lahko zmanjša poraba energije in potrošnega materiala. Instrumentacija ščiti pred nepredvidenimi zastoji. Komplet se lahko namesti na rezervoarje, jame ali cevi za zagon in ustavitev črpalke na določeni ravni medija. Zaradi pomanjkanja električnih komponent se sistem lahko uporablja v območjih z nevarnostjo eksplozije. |
|
 |

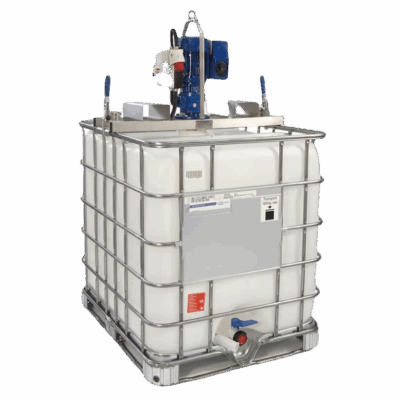

MešalnikiTapflo ponuja široko paleto visokokakovostnih in vzdržljivih mešalnikov. Odlični so za mešanje tekočin v IBC posodah in sodih. Profesionalni mešalniki imajo varnostno stikalo. Vredno je preveriti ponudbo motornih nosilcev in prilagoditi sistem upravljanja vaši aplikaciji. Preberite več: Mešalniki |
 |

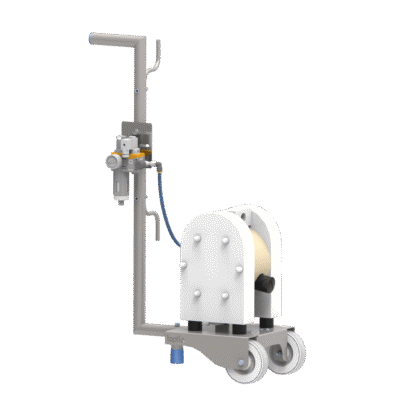

VozičkiOmogočajo mobilnost enote črpalke. Uporabniku omogoča boljše upravljanje proizvodnih procesov, če je veliko njegovih ključnih faz oddaljenih. Mogu se kupiti i jedinice s personaliziranim sustavima upravljanja ili dizajnirane za ATEX zone. Preberite več: Vozički |
Kaj določa ceno membranskih črpalk?
Vrsta in model črpalke
Različni modeli Tapflo membranskih črpalk imajo različne funkcije in namene, kar vpliva na njihovo ceno. Izbira med standardnim modelom in različico z dodatnimi funkcijami lahko spremeni ceno.
Velikost črpalke
Cena narašča z velikostjo črpalke, saj imajo večje črpalke naprednejšo zasnovo in lahko prenesejo večje pretoke in tlake.
Material izdelave
Črpalke, izdelane iz materialov, odpornih na agresivne kemikalije, visoke temperature ali visoke tlake, kot so nerjavno jeklo, PVDF ali drugi specializirani materiali, so lahko dražje.
Delovni tlak in pretok
Črpalke, zasnovane za delovanje pri višjih tlakih ali z večjimi pretoki, običajno stanejo več zaradi svoje naprednejše zasnove in trajnosti.
Dodatne funkcije in dodatki
Cena črpalke se lahko poveča, če je opremljena z dodatnimi funkcijami, kot so avtomatizacija, nadzorni sistemi, posebni ventili ali drugi dodatki.
Posebna izvedba
Črpalke, prilagojene specifičnim zahtevam kupcev ali izdelane po meri, so lahko dražje zaradi dodatnega oblikovanja in proizvodnje.
Certifikati in standardi
Črpalke, ki izpolnjujejo specifične industrijske, zdravstvene ali varnostne standarde (npr. ATEX certifikati za območja z nevarnostjo eksplozije), imajo lahko višjo ceno zaradi stroškov certifikacije in testiranja.
Stroški transporta in namestitve
Cena črpalke lahko vključuje tudi stroške transporta in vse stroške, povezane z namestitvijo in usposabljanjem osebja.
Energetska učinkovitost
Črpalke z boljšo energetsko učinkovitostjo so lahko dražje, vendar ponujajo potencialne dolgoročne prihranke, kar lahko vpliva na skupne stroške lastništva.
Membranske črpalke – Tapflo vs. drugi proizvajalci
Tapflo ima več kot štirideset let izkušenj v proizvodnji črpalk in je vodilni evropski proizvajalec membranskih črpalk. Tovarna uporablja najsodobnejše stroje in izvaja podroben nadzor kakovosti vseh materialov. Tapflo je zelo konkurenčen, ko gre za hitrost dobave izdelkov, s skladišči, napolnjenimi s tisoči črpalk, pripravljenih za odpremo. V večini primerov kupci prejmejo svoja naročila v treh delovnih dneh.
Za nujne potrebe je Tapflo prav tako pripravljen: podjetje vzdržuje več kot 250.000 rezervnih delov za membranske črpalke, ki jih je mogoče takoj poslati kupcem, kar zagotavlja neprekinjeno delovanje in minimalen čas nedelovanja.
Tapflo črpalke izstopajo na trgu z vrsto prednosti:
Proizvodnja v Evropi – popoln nadzor kakovosti
Največje število možnosti in posebnih zasnov na trgu
Hitra, mobilna in izkušena storitev
Brezhibno delovanje na suho – brez tesnil ali ležajev, ki zahtevajo mazanje
Enostavna za namestitev in upravljanje – malo delovnih elementov
Niso potrebna posebna orodja za servis črpalke
Gladka regulacija pretoka preko enote za pripravo stisnjenega zraka z igličastim ventilom
Univerzalna – črpa različne tekočine nizke in visoke viskoznosti
Veliko število certifikatov. Na voljo so različice v ATEX izvedbi, odporni na eksplozijo
Sesalni in izpustni priključki se lahko obračajo pod katerim koli kotom znotraj 180°. To ne velja za sanitarne in aseptične črpalke
Izdelane iz visokokakovostnih materialov
Tapflo membranske črpalke so izdelane iz kovine in plastike
Moč preproste in kakovostne zasnove ter vsestranske uporabe
Glavni deli črpalke (stranske in priključne plošče) so izdelani s tehnologijo strojne obdelave, ne z brizganjem. To omogoča uporabo materialov, kot sta PE in PTFE, namesto PP in PVDF. To pomeni, da Tapflo izdelki kupcu zagotavljajo boljšo mehansko trdnost in boljšo odpornost proti obrabi.
Kaj pa življenjska doba membran? Membrane, ki jih uporablja Tapflo, imajo kompozitno strukturo s kovinskim jedrom, kar znatno poveča njihovo življenjsko dobo v primerjavi s klasično zasnovo s prehodno luknjo. Poleg tega jih je lažje vzdrževati čiste.
Zračni razdelilnik švedske znamke ima tudi veliko prednosti. Prvič, ne potrebuje mazanja. Zato je servisiranje naprave čisto in ekološko. Pomembno je tudi dejstvo, da je razdelilnik nameščen znotraj črpalke, kar zagotavlja manjšo porabo zraka. Ni sestavni del sredinskega bloka in je sestavljen le iz dveh gibljivih delov. To bistveno vpliva na hitrost in učinkovitost servisa.
Tapflo oblikovalci so se prav tako odločili za izostanek navojev v plastičnih delih na izpustni strani. Naprave so opremljene tudi z vrtljivimi konektorji, kar močno olajša namestitev črpalke v sistem.
Pomembna prednost za kupca je tudi dejstvo, da so čepi na črpalki vedno ločen del. Nasprotno, konkurenti jih pogosto integrirajo s stranjo/konektorjem, kar v primeru obrabe zahteva zamenjavo velikega in dragega dela.
Tapflo uporablja različne razrede PE glede na del. Sedeži ventilov in čepi krogelnih ventilov, ki so najbolj občutljivi na obrabo, so izdelani iz UHMW PE1000 za najboljšo mehansko trdnost in odpornost proti obrabi. Stranske in priključne plošče pa so izdelane iz PE500, puše PE300. Kar zadeva črpalke z ATEX certifikatom, so v celoti izdelane iz PE 1000. PTFE črpalke (čisti politetrafluoroetilen) so termoplastični polimeri z visoko kemično odpornostjo. Črpalke, izdelane iz tega materiala, lahko prenašajo celo najbolj korozivne snovi, npr. koncentrirano dušikovo kislino. Najvišja delovna temperatura do 110°C. Nadzor kakovosti in montažna postaja sta nekaj najpomembnejših členov v tovarni v Tczewu. Preverjanje izdelave in prileganja komponent je prednostna naloga.
