Endüstriyel yüksek performanslı santrifüj pompalar – CTX I serisi

Endüstriyel yüksek performanslı santrifüj pompalar – CTX I serisi

TEKLİF İSTEMİ +46 303 63390

CTX santrifüj pompalar, arıza süresini en aza indirmek ve mükemmel performans sağlamak üzere tasarlanmış güvenilir ve verimli pompalardır. Uzun ömürlü ve sorunsuz çalışma sağlarlar, temizlenmesi kolaydır ve katı parçacıklar içeren sıvıların pompalanması için uygundurlar. Yüksek verimli, sağlam yapılı açık çark ile donatılmıştır. En yüksek pompa enerji verimliliğini ve geniş bir çalışma koşulları yelpazesinde pompalama yeteneğini sağlamak üzere tasarlanmış ve optimize edilmiştir.

Modüler tasarımları sayesinde bu santrifüj pompalar çeşitli uygulamalara ve kurulum koşullarına uyarlanabilir – 3 versiyonda mevcutturlar: endüstriyel (CTX I), hijyenik (CTX H) ve kendinden emişli (CTX S).

CTX I santrifüj pompalar, kimya, petrokimya ve makine üretimi endüstrilerinde vb. kullanılabilir.

CTX santrifüj pompalar, arıza süresini en aza indirmek ve mükemmel performans sağlamak üzere tasarlanmış güvenilir ve verimli pompalardır. Uzun ömürlü ve sorunsuz çalışma sağlarlar, temizlenmesi kolaydır ve katı parçacıklar içeren sıvıların pompalanması için uygundurlar. Yüksek verimli, sağlam yapılı açık çark ile donatılmıştır. En yüksek pompa enerji verimliliğini ve geniş bir çalışma koşulları yelpazesinde pompalama yeteneğini sağlamak üzere tasarlanmış ve optimize edilmiştir.

Modüler tasarımları sayesinde bu santrifüj pompalar çeşitli uygulamalara ve kurulum koşullarına uyarlanabilir – 3 versiyonda mevcutturlar: endüstriyel (CTX I), hijyenik (CTX H) ve kendinden emişli (CTX S).

CTX I santrifüj pompalar, kimya, petrokimya ve makine üretimi endüstrilerinde vb. kullanılabilir.

Teknik veri
Pompa kapasitesi: 130 m3/sa (2166 l/dak)
Maks. deşarj basıncı: 16 bar
Sıcaklık: 120 °C
Viskozite: 150 mPa·s
Gövde malzemesi: AISI316L paslanmaz çelik, Ra<3.2 μm'ye kadar cam kumlama
Çark malzemesi: AISI316L paslanmaz çelik, Ra<3.2 μm'ye kadar cam kumlama
Mekanik salmastra: tekli: SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
çiftli:, SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
O-ringler: EPDM, FKM, NBR
Elektrik motoru: IEC standardı, 3 fazlı, 2-/4-kutuplu, IP55



Bağlantı boyutu



Model BSPT erkek dişli EN1092-1 flanş (std.) ANSI 150 flanş
Giriş Çıkış Giriş Çıkış Giriş Çıkış
CTX 40-165 1.5” 1.25” DN40 DN32 1.5” 1.25”
CTX 50-145 2” 1.5” DN50 DN40 2” 1.5”
CTX 50-200 2” 1.5” DN50 DN40 2” 1.5”
CTX 65-175 2.5” 2” DN65 DN50 2.5” 2”
CTX 65-230 2.5” 2” DN65 DN50 2.5” 2”
CTX 65-240 2.5” 1.5” DN65 DN40 2.5” 1.5”
CTX 80-205 3” 2” DN80 DN50 3” 2”
CTX 80-212 3” 2.5” DN80 DN65 3” 2.5”
CTX 80-260 3” 2.5” DN80 DN65 3” 2.5”
CTX 100-230 4” 3” DN100 DN80 4” 3”
Tipik uygulamalar
Sektörler: Kimya, madencilik, petrol ve gaz, ambalaj, baskı, otomotiv, makine, atık su arıtma, üretim tesisleri.
Uygulama örnekleri: Patlamaya dayanıklı ve güvenli alanlarda yağlar, yakıtlar, solventler, konsantre veya seyreltilmiş asitler ve bazlar, hafif ve agresif kimyasallar, sıcak ve soğuk sıvılar, süspansiyonlar ve emülsiyonlar, temizlik maddeleri, kanalizasyon, soğutma ve ısıtma maddeleri, depolama tanklarının, rezervuarların, kapların, filtrelerin, kuyuların doldurulması ve boşaltılması, proses ekipmanlarının beslenmesi, dozajlama sistemleri, dozajlama üniteleri, test standları.
Ana faydalar
Tapflo CTX santrifüj pompaların avantajları 1. Ra<0.5 gövde seçeneği
Temas eden ve dış parçalar Ra<3.2 μm'ye kadar parlatılmıştır.
2. Çeşitli bağlantılar
EN 1092-1 tip 11, ANSI 150 Lbs’ye göre flanşlı bağlantılar.
Talep üzerine diğer bağlantı tipleri mevcuttur.
3. Hijyenik mekanik salmastra sistemi
Tekli veya çiftli mekanik salmastra.
4. Optimize edilmiş gövde ve çark tasarımı
Pompa haznesinin ve çarkın şekli, gelişmiş çok boyutlu analiz ve çok sayıda performans testinin sonucudur.
Her iki eleman da pompanın en yüksek enerji verimliliğini sağlamak için tasarlanmış ve optimize edilmiştir.
Çalışma prensibi

Tapflo santrifüj pompasının çalışma prensibi

Santrifüj pompanın iki ana bölümü, kanatçıklı çark ve pompa gövdesidir. Sıvı, hızla dönen çarkın merkezine yakın emme ağzından pompaya girer. Emme tarafındaki sıvı, çark ekseni boyunca hareket eder ve kanatçıklar tarafından üretilen merkezkaç kuvveti nedeniyle, gövdedeki bir hazneye radyal olarak dışarı doğru atılır. Gövde, deşarj nozülüne doğru spiral şeklinde giderek genişler, bu da sıvı hızını azaltır ve dolayısıyla basıncı artırır (difüzör etkisi). Aynı zamanda, sıvı merkezkaç kuvveti nedeniyle çark tarafından deşarj ağzına doğru radyal olarak dışarı atılırken, çarkın merkezindeki basınç düşer, bu da pompaya sıvı emme etkisini artırır ve sürekli bir sıvı transfer süreci sağlar.

Daha fazla bilgi ister misiniz? Santrifüj pompalar hakkındaki bilgi hazinemizi inceleyin!

İnşaat

Modüler Tasarım

Tapflo CTX santrifüj pompaların modüler tasarımı
CTX serisi santrifüj pompaların modüler tasarımı, farklı çalışma koşullarına uyum sağlamada daha fazla esneklik sağlar. Bu aynı zamanda daha fazla pompa çok yönlülüğü ve hızlı ve kolay yükseltilebilirlik anlamına gelir. Farklı pompa tipleri ve boyutları arasındaki parçaların değiştirilebilirliği, pompa çalışmasını ve bakımını daha ucuz ve daha kolay hale getirir. CTI ve CTH serisindeki muadilleriyle karşılaştırıldığında – Tapflo CTX-I ve CTX-H santrifüj pompalar daha yüksek basınçlara ulaşabilir ve daha büyük boyutlarda mevcuttur, bu da daha çok yönlü bir akış aralığı sağlar.
Tapflo CTX santrifüj pompalar için açık çark

Açık Çark

CTX serisi pompalar, sağlam tasarım, yüksek verimlilik ve düşük Net Pozitif Emme Yüksekliği gereksinimi (NPSHr) olan açık bir çarka sahiptir. Açık çarklı CTX serisi pompalar hem temizlenmesi kolaydır hem de katı madde içeren sıvıların pompalanması için uygundur. CTX pompalarının performansını belirli çalışma noktalarına veya aralıklarına uyarlamak, sabit hızlarda çarkların işlenmesi veya sabit çark çaplarında pompa hızının ayarlanmasıyla yapılabilir.

Hijyenik Mekanik Salmastra Düzeni

Tekli Mekanik Salmastra

Mekanik salmastra yayı, pompalanan sıvı ile temas etmez, bu da iç pompa haznesinin tamamen yıkanabilir olmasını sağlar.

Tapflo CTX santrifüj pompaların tekli mekanik salmastrası
Çiftli Mekanik Salmastra

Sıvı ve buharlarının operatör veya çevre için tehlike oluşturduğu ve muhafaza edilmesi gerektiği durumlarda, yüksek basınç veya sıcaklıklarda agresif ortamlar kullanıldığında ve polimerleşen ve kristalleşen birçok ortam için kullanılır.

Tapflo CTX santrifüj pompaların çiftli mekanik salmastrası

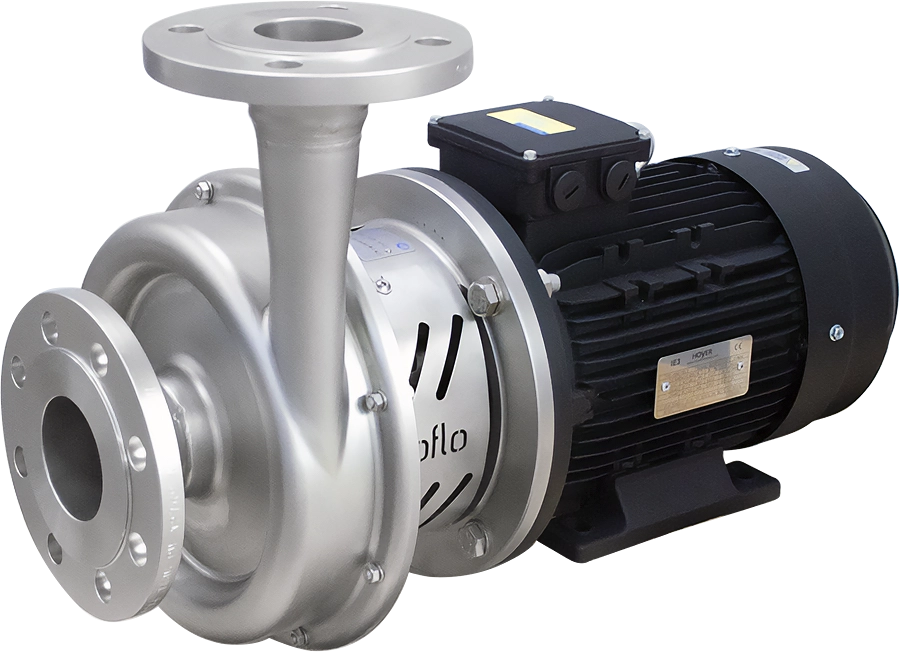

Tapflo CTX I endüstriyel santrifüj pompalar

Çeşitli Bağlantılar

EN 1092-1 tip 11, ANSI 150 Lbs veya BSPT dişli flanş bağlantıları.

Ra<0.5 μm Gövdeler Mevcut

Islanan ve dış parçalar Ra<3.2 μm'ye kadar kumlama yapılmıştır

Tapflo CTX I endüstriyel santrifüj pompaların gövdesi
Özel sürümler
Kendinden Emişli Santrifüj Pompalar | CTX S serisi

Kendinden emişli özelliği sayesinde CTX-S serisi pompa, sıvının pompadan daha düşük bir seviyeden kaldırılması gereken durumlarda kullanılabilir.

Standart CTX pompa vakum oluşturamadığı için, basit bir modifikasyonla pompanın 5 m’ye kadar yükseklikten sıvı çekmesi sağlanabilir. İlk emişten sonra, pompa içindeki sıvı halkasının korunmasını sağlamak için geri dönüş borusu, pompanın deşarj tarafından sıvıyı sirküle edecektir.

Tapflo CTX S endüstriyel kendinden emişli santrifüj pompa tasarımı

Kendinden emişli seçenek, ön kapağı değiştirerek ve bir havalandırma vidası ekleyerek mevcut pompalara kolayca uyarlanabilir.

Tapflo CTX S endüstriyel kendinden emişli santrifüj pompalar
Hijyenik Yüksek Performanslı Santrifüj Pompalar | CTX H serisi

Gıda, süt ürünleri, kimya ve ilaç endüstrileri dahil olmak üzere hijyenik uygulamalar için tasarlanmıştır.

Standart olarak DIN 11851’e uygun hijyenik bağlantılar ve FDA ve EC 1935 onaylı mekanik salmastralar ve elastomerler ile donatılmıştır. Islanan parçalar standart olarak Ra <0,8 μm'ye kadar elektro-cilalanmıştır (talep üzerine Ra <0,5 μm) ve dış yüzeyler Ra <3,2 μm'ye kadar cam bilye ile kumlanmıştır. Daha fazla bilgi ister misiniz? CTX H hijyenik santrifüj pompalar ürün sayfasına göz atın.

Tapflo CTX H hijyenik santrifüj pompalar
Aksesuar
Endüstriyel flanşlı bağlantılar

CTX I endüstriyel pompalar, EN 1092-1 tip 11, ANSI 150 Lbs standartlarına uygun bağlantılarla donatılmıştır. Talep üzerine farklı bağlantı tipleri de mevcuttur.

Tapflo CTX I Endüstriyel Santrifüj Pompalar
Ayarlanabilir ayaklar

Bu çözüm, pompanın altındaki yüzeyin kolayca temizlenmesini sağlar. Pompanın farklı bir yere taşınması gerektiğinde de faydalı olabilir.

Ayarlanabilir ayaklı Tapflo CTX Endüstriyel Santrifüj Pompalar
Montaj braketleri

Pompa ünitesi, temele kalıcı olarak sabitlenebilen bir tabana monte edilebilir.

Montaj braketli Tapflo CTX Endüstriyel Santrifüj Pompalar
Dahili frekans dönüştürücü

Pompanın çalışma parametrelerini değiştirmenin en basit ve esnek yolu. İnvertör ayrıca aşırı yük koruması sağlar ve yumuşak başlatıcı görevi görür.

Tapflo CTX santrifüj pompalar için dahili frekans dönüştürücü
İndükleyici

İndükleyici, giriş basıncını artırarak pompanın NPSHr değerini düşürür. Bu seçenek, mevcut pompalara bile takılması çok kolaydır – takmak için indükleyiciyi çark üzerine vidalamanız yeterlidir.

Tapflo CTX santrifüj pompalar için indükleyici
Santrifüj pompa arabaları

Tek bir pompayı tesisinizde birden fazla yerde mi kullanmak istiyorsunuz? Fabrikanın farklı yerlerine dağılmış teknolojik süreçleriniz mi var? Mobil çözümler sunuyoruz, çoğu Tapflo pompasına uyarlanmıştır. Pompanın serbest taşınabilirliği sayesinde cihazın kullanımı neredeyse sınırsızdır.

Pompa arabaları birkaç boyutta ve hijyenik ve endüstriyel versiyonlarda mevcuttur:

Özellikler ve faydalar:

  • endüstriyel veya hijyenik tasarım,
  • kullanılan pompaya uyarlanmış 3 boyut,
  • kompakt ve dayanıklı paslanmaz çelik yapı,
  • ATEX bölgesi uyumlu.

Daha fazla bilgi edinmek ister misiniz? Tapflo pompa arabası ürün sayfasına göz atın.

Tapflo Endüstriyel Santrifüj Pompa Arabası - S boyutu
  • Teknik veri

  • Tipik uygulamalar

  • Ana faydalar

  • Çalışma prensibi

  • İnşaat

  • Özel sürümler

  • Aksesuar

Pompa kapasitesi: 130 m3/sa (2166 l/dak)
Maks. deşarj basıncı: 16 bar
Sıcaklık: 120 °C
Viskozite: 150 mPa·s
Gövde malzemesi: AISI316L paslanmaz çelik, Ra<3.2 μm'ye kadar cam kumlama
Çark malzemesi: AISI316L paslanmaz çelik, Ra<3.2 μm'ye kadar cam kumlama
Mekanik salmastra: tekli: SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
çiftli:, SiC/Grafit (standart) veya SiC/SiC, FDA sertifikalı
O-ringler: EPDM, FKM, NBR
Elektrik motoru: IEC standardı, 3 fazlı, 2-/4-kutuplu, IP55



Bağlantı boyutu



Model BSPT erkek dişli EN1092-1 flanş (std.) ANSI 150 flanş
Giriş Çıkış Giriş Çıkış Giriş Çıkış
CTX 40-165 1.5” 1.25” DN40 DN32 1.5” 1.25”
CTX 50-145 2” 1.5” DN50 DN40 2” 1.5”
CTX 50-200 2” 1.5” DN50 DN40 2” 1.5”
CTX 65-175 2.5” 2” DN65 DN50 2.5” 2”
CTX 65-230 2.5” 2” DN65 DN50 2.5” 2”
CTX 65-240 2.5” 1.5” DN65 DN40 2.5” 1.5”
CTX 80-205 3” 2” DN80 DN50 3” 2”
CTX 80-212 3” 2.5” DN80 DN65 3” 2.5”
CTX 80-260 3” 2.5” DN80 DN65 3” 2.5”
CTX 100-230 4” 3” DN100 DN80 4” 3”

Performans eğrileri
